Sensor de Nível IFM LR8000 - Microondas Guiadas

Pré-visualizar: LR8000 IFM - Sensor de Nível IFM Nível Contínuo Microondas Guiadas IO-Link

LR8000 IFM - Sensor de Nível IFM Nível Contínuo Microondas Guiadas IO-Link

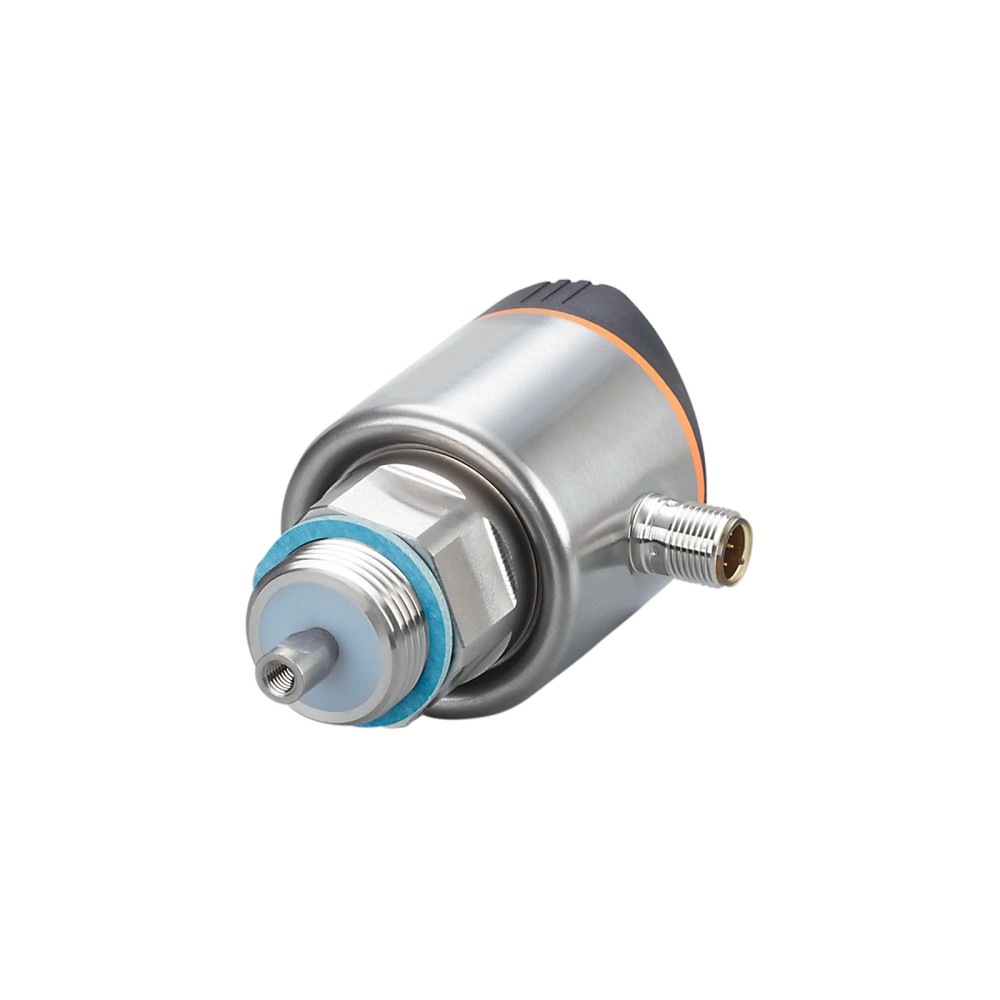

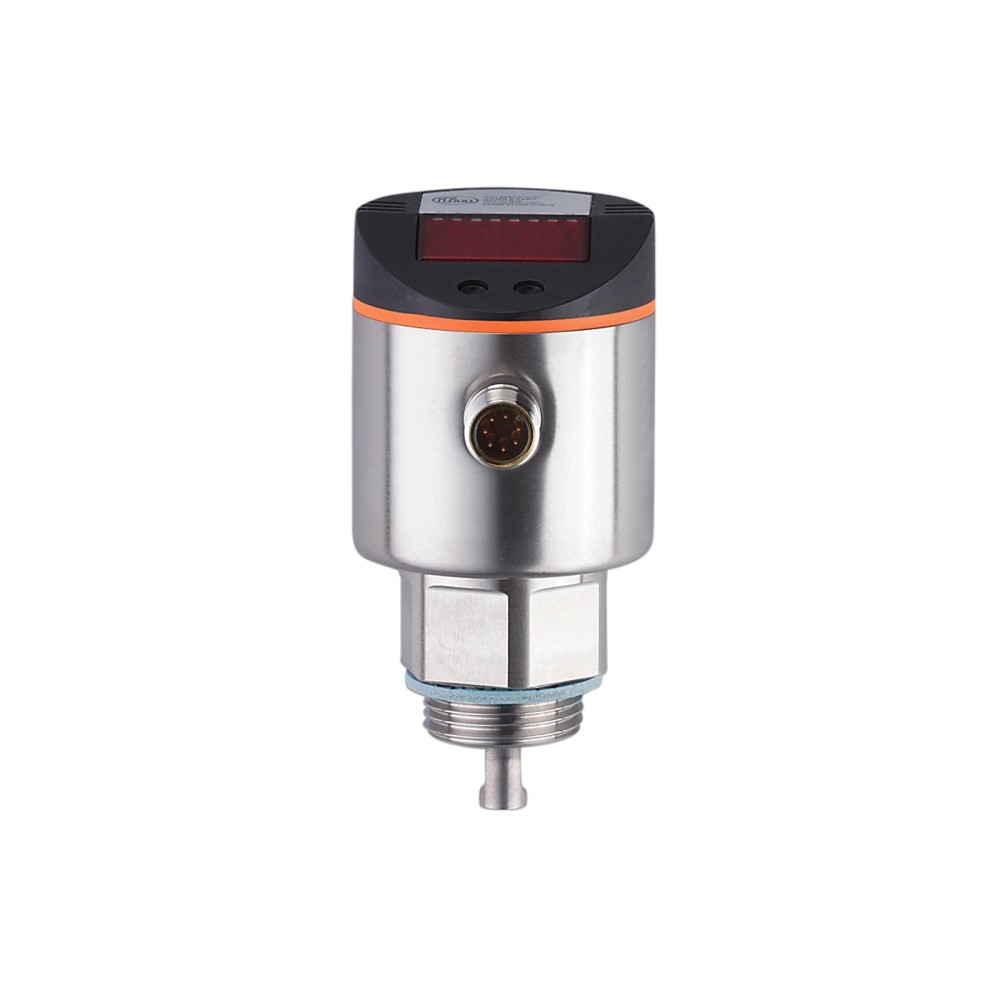

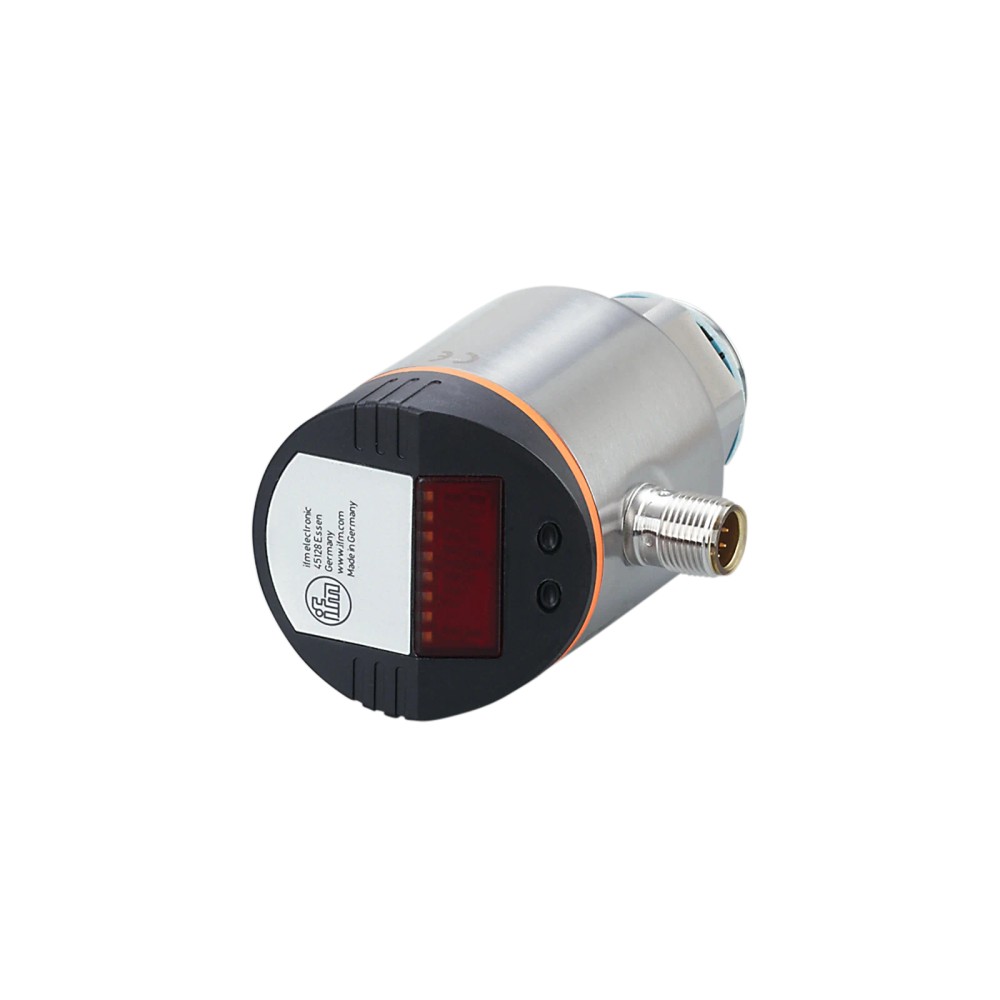

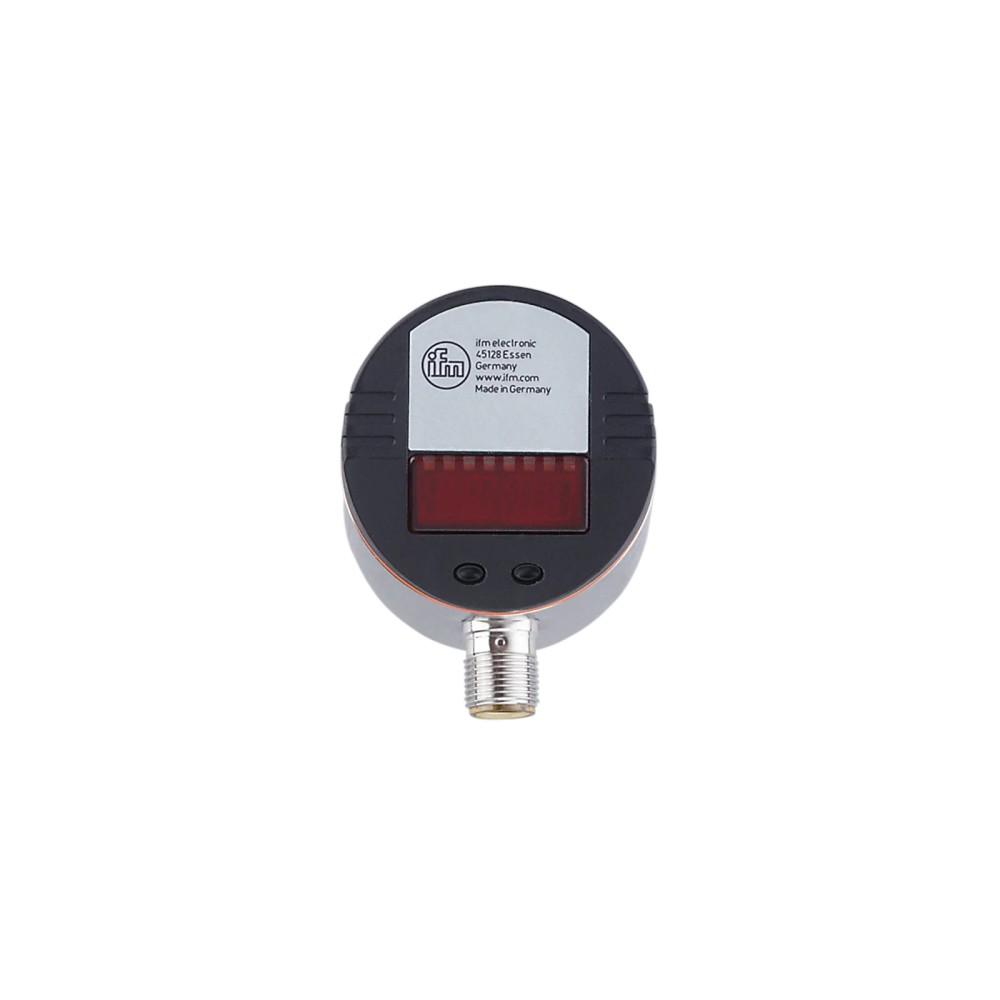

Imagem meramente ilustrativa

R$ 4.883,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LR8000
EAN: 4021179149983
NCM do produto: 90261029

Destaques do Produto Aplicação Medição...mais

Fechar menu

Saiba mais sobre: "LR8000 IFM - Sensor de Nível IFM Nível Contínuo Microondas Guiadas IO-Link"

Destaques do Produto

Aplicação

Medição contínua de nível em fluidos líquidos

Tecnologia de medição

Micro-ondas guiadas

Comprimento da sonda

100 a 1600 mm

Conexão de processo

G 3/4, rosca externa

Alimentação

18 a 30 V DC

Integração

PNP e IO-Link, COM2, revisão 1.1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Nível Contínuo IFM LR8000 — micro-ondas guiadas, PNP e IO-Link

O IFM LR8000 é um sensor eletrônico para medição contínua de nível em fluidos líquidos por micro-ondas guiadas. Possui saída PNP com sinal de comutação e comunicação IO-Link. A conexão de processo é G 3/4 com rosca externa, e a resistência à pressão especificada é de 16 bar. A seleção deve considerar o comprimento de sonda necessário e os limites de temperatura e pressão do processo.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de medição	Nível contínuo por micro-ondas guiadas
Saída	PNP; sinal de comutação
Comunicação	IO-Link, COM2 38,4 kBaud, revisão 1.1
Conexão de processo	G 3/4, rosca externa
Comprimento da sonda	100 a 1600 mm
Resistência à pressão	16 bar (1,6 MPa)
Temperatura do processo	-25 a 80 °C; 90 °C por menos de 1 h
Tensão de operação	18 a 30 V DC
Conexão elétrica	1 x M12, codificação A, 7 contatos dourados
Grau de proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição contínua de nível em fluidos líquidos, respeitando o comprimento de sonda de 100 a 1600 mm e as condições de processo especificadas.
Aplicações com conexão de processo G 3/4 rosca externa e alimentação de 18 a 30 V DC.
Sistemas que aceitem saída PNP de comutação ou comunicação IO-Link conforme COM2, 38,4 kBaud, revisão 1.1.

⚠ Considere outro se precisa de:

Não selecionar para processo cuja pressão exceda 16 bar.
Não selecionar para temperatura de processo fora de -25 a 80 °C, exceto exposição a 90 °C limitada a menos de 1 h.
Não selecionar quando o fluido tiver constante dielétrica inferior a 1,8, conforme limite informado na ficha.
Não selecionar se o comprimento de sonda necessário estiver fora da faixa de 100 a 1600 mm ou se a conexão de processo requerida não for G 3/4 rosca externa.

APLICAÇÕES E USO

Uso informado na ficha: medição contínua de nível em aplicações industriais com fluidos líquidos, incluindo água, fluidos à base de água, óleos e substâncias à base de óleo.
Possibilidade de aplicação condicionada: integração a um sistema de controle com entrada PNP ou mestre IO-Link compatível, desde que a alimentação, a conexão M12 e os parâmetros de comunicação sejam atendidos.
Limites a validar na aplicação: pressão até 16 bar, temperatura de processo de -25 a 80 °C (90 °C por menos de 1 h), temperatura ambiente de -25 a 60 °C, constante dielétrica ≥ 1,8 e comprimento de sonda de 100 a 1600 mm. A compatibilidade química dos materiais deve ser confirmada para cada fluido.

COMO ESCOLHER

Antes de comprar o Sensor de Nível Contínuo IFM LR8000 — micro-ondas guiadas, PNP e IO-Link, verifique estes pontos:

Escolha o LR8000 quando

A aplicação exigir medição contínua de nível por micro-ondas guiadas em fluido líquido, com constante dielétrica igual ou superior a 1,8, sonda entre 100 e 1600 mm e conexão de processo G 3/4 rosca externa.

Avalie outra configuração quando

A instalação exigir comprimento de sonda fora de 100 a 1600 mm, pressão superior a 16 bar, temperatura fora dos limites informados ou uma conexão de processo diferente. Confirme no datasheet se a configuração atende às condições específicas do fluido e do recipiente.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	LR8000	Código do produto e part number informados no anúncio.
Marca	IFM	Fabricante indicado na ficha do produto.
Tipo de produto	Sensor de nível contínuo por micro-ondas guiadas	Aplicação de medição indicada para o modelo.
Aplicação	Aplicações industriais; nível contínuo em fluidos líquidos	Descrição de aplicação disponível no contexto.
Fluidos indicados na ficha	Água, fluidos à base de água, óleos e substâncias à base de óleo	Substâncias listadas no conjunto de atributos do produto.
Princípio de medida	Guia de onda radar	Princípio de medição informado no conjunto de atributos.
Tecnologia de medição	Micro-ondas guiadas	Tecnologia declarada no anúncio.
Constante dielétrica	≥ 1,8	Limite mínimo informado para o meio.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 30 mA	Limite de consumo informado.
Função elétrica	PNP	Tipo de saída elétrica indicado.
Classe de proteção elétrica	III	Classe de proteção informada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso declarado nos atributos do produto.

Saídas e interfaces
Função de saída	Sinal de comutação	Tipo de sinal de saída indicado.
Quantidade de saídas digitais	4	Quantidade informada no conjunto de atributos; consulte o datasheet para detalhes de configuração.
Interface de comunicação	IO-Link, COM2, 38,4 kBaud, revisão 1.1	Protocolo e parâmetros informados para comunicação.
Conexão elétrica	1 x M12, codificação A, 7 contatos dourados	Conector e contatos especificados para ligação elétrica.
Frequência de medição	4 Hz	Frequência informada na ficha.

Faixa de medição e sonda
Comprimento da sonda	100 a 1600 mm	Faixa de comprimento indicada nos atributos do produto.

Condições de processo
Resistência à pressão	16 bar (1,6 MPa)	Limite de pressão informado para o produto.
Resistência contra vácuo	-1000 mbar (-0,1 MPa)	Valor informado na ficha para resistência contra vácuo.
Temperatura do processo	-25 a 80 °C; 90 °C por menos de 1 h	Faixa de processo e condição temporária especificadas.

Condições ambientais
Temperatura ambiente	-25 a 60 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-40 a 85 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 67	Classificação de proteção declarada na ficha; consulte o fabricante para as condições de ensaio e instalação aplicáveis.

Dados mecânicos e materiais
Conexão de processo	G 3/4 rosca externa	Interface mecânica de processo especificada.
Conceito da sonda	Modular	Característica declarada para o conceito de sonda.
Dimensões	Ø 50 mm; comprimento 99 mm	Dimensões gerais fornecidas no conjunto de atributos; não substituem o desenho dimensional.
Materiais	1.4301 (aço inoxidável/304); 1.4404 (aço inoxidável/316L); FKM; PBT; PC; PEI; TPE-V	Materiais listados para o produto; confirme a compatibilidade química para o fluido específico.
Contatos	Banhados a ouro	Característica especial indicada na ficha.
Peso	380,45 g	Peso informado no conjunto de dados do produto.

Conformidade e identificação
Certificações e normas declaradas	DIN EN 61000-6-2; DIN EN 61000-6-3; DIN EN 61000-6-4; UL H008 (E174191)	Referências registradas nos atributos do produto; consulte o datasheet para escopo e condições.
GTIN	4021179149983	Identificador global informado no anúncio.
SKU e part number	LR8000	Códigos de identificação do produto.
NCM	9026.10.29	Classificação informada no conjunto de atributos.

COMPATIBILIDADE

Comunicação

• IO-Link: COM2, 38,4 kBaud, revisão 1.1.

Conexões

Elétrica Conector M12, codificação A, 7 contatos dourados. Alimentação de 18 a 30 V DC; saída PNP com sinal de comutação. Verifique o esquema elétrico do fabricante para a atribuição dos pinos e a ligação ao controlador.

Processo Rosca externa G 3/4. A compatibilidade mecânica depende da conexão correspondente no processo; confirme rosca e instalação antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link compatível com COM2, 38,4 kBaud e revisão 1.1	✓	A interface de comunicação informada para o sensor é IO-Link com esses parâmetros.
Entrada digital compatível com saída PNP de comutação	✓	A ficha especifica função elétrica PNP e sinal de comutação; valide os requisitos elétricos da entrada receptora.
Processo com conexão G 3/4 rosca externa correspondente	✓	A conexão de processo informada para o produto é G 3/4 rosca externa.
Processo com pressão acima de 16 bar	✗	A resistência à pressão indicada é de 16 bar (1,6 MPa).
Fluido com constante dielétrica abaixo de 1,8	✗	A ficha informa constante dielétrica mínima igual ou superior a 1,8.
Processo que exija sonda menor que 100 mm ou maior que 1600 mm	✗	A faixa de comprimento de sonda informada é de 100 a 1600 mm.

INSTALAÇÃO

Como instalar o Sensor de Nível Contínuo IFM LR8000 — micro-ondas guiadas, PNP e IO-Link

Confirme que o comprimento de sonda necessário está entre 100 e 1600 mm e que o processo respeita os limites de pressão e temperatura especificados.
Verifique se a conexão do recipiente é compatível com G 3/4 rosca externa e consulte o desenho dimensional antes da montagem.
Confirme a compatibilidade dos materiais molhados com o fluido e as condições do processo; consulte o fabricante quando houver dúvida.
Instale o sensor na conexão de processo adequada, seguindo as orientações de montagem do datasheet e sem aplicar torque não especificado neste conteúdo.
Conecte o M12 de codificação A à alimentação de 18 a 30 V DC e ao circuito PNP ou à infraestrutura IO-Link, conforme o esquema oficial de ligação.
Após a instalação, valide a leitura e a comunicação no sistema de controle; consulte o datasheet para configuração e parametrização específicas.

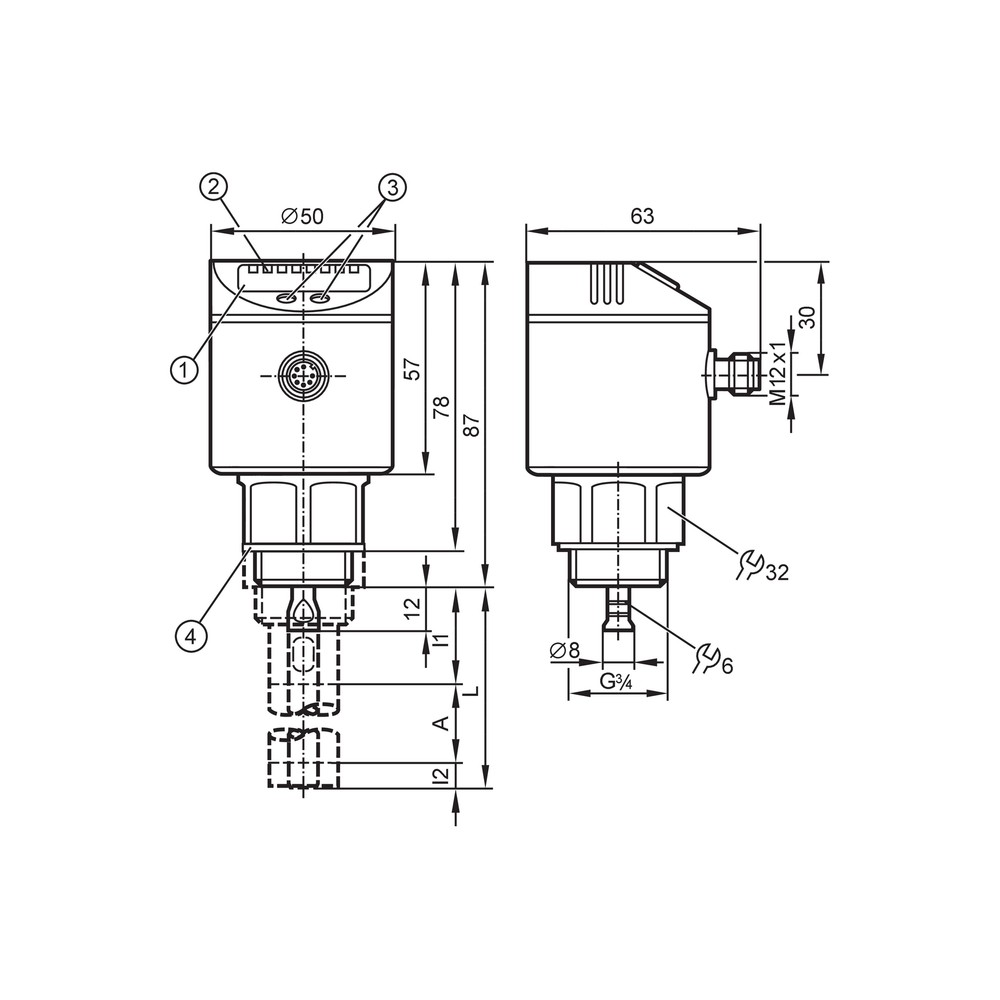

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta indicação de nível ou não comunica com o controlador.	Alimentação fora da faixa especificada, ligação incorreta no conector M12 ou incompatibilidade de configuração da interface.	Meça a alimentação nos terminais conforme o esquema do fabricante e confira a ligação M12 e, se IO-Link, os parâmetros COM2, 38,4 kBaud e revisão 1.1.
O valor de nível não corresponde ao esperado no processo.	Comprimento de sonda ou condição do fluido incompatível com a aplicação, incluindo constante dielétrica abaixo do limite informado.	Compare o comprimento instalado e as propriedades do fluido com a faixa de sonda de 100 a 1600 mm e a constante dielétrica mínima de 1,8; valide a configuração no datasheet.
A saída de comutação não é reconhecida pela entrada do controlador.	Entrada do controlador não compatível com PNP ou configuração de ligação incorreta.	Confirme que a entrada receptora aceita PNP e compare a ligação elétrica com o diagrama oficial; não deduza a pinagem sem consultar o documento.
Há falha após aquecimento ou alteração das condições do processo.	Temperatura ou pressão do processo fora dos limites especificados.	Registre as condições reais e compare-as com o limite de 16 bar e a faixa de -25 a 80 °C; 90 °C é informado apenas para menos de 1 h.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM LR8000 (PT-BR) (Datasheet) Desenho em escala do LR8000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LR8000 e para que serve?

É um sensor eletrônico de nível contínuo por micro-ondas guiadas, destinado a aplicações industriais com fluidos líquidos. A ficha informa saída PNP de comutação e comunicação IO-Link.

Que comprimento de sonda e conexão de processo devo considerar?

A faixa de comprimento de sonda informada é de 100 a 1600 mm, e a conexão é G 3/4 com rosca externa. Confirme as dimensões da instalação no desenho dimensional.

O LR8000 funciona com qualquer fluido ou qualquer entrada de CLP?

Não é possível afirmar compatibilidade universal. A ficha lista água, fluidos à base de água, óleos e substâncias à base de óleo, e informa constante dielétrica ≥ 1,8; a entrada do controlador também deve aceitar PNP ou a integração deve ser feita por IO-Link compatível.

Posso usar o sensor em um processo acima de 16 bar ou fora da faixa de temperatura?

A ficha especifica resistência à pressão de 16 bar e temperatura de processo de -25 a 80 °C, com 90 °C por menos de 1 h. Um processo acima desses limites não está coberto pelas especificações fornecidas.

O sensor está sem comunicação; o que verifico antes de trocar?

Verifique primeiro a alimentação de 18 a 30 V DC, a ligação do M12 e a configuração do mestre IO-Link. Para IO-Link, confira COM2, 38,4 kBaud e revisão 1.1.

A saída não é reconhecida pelo controlador; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP do sensor e o tipo de entrada do controlador. Confirme o tipo de entrada e compare a ligação com o esquema elétrico oficial antes de substituir o sensor.

É melhor comprar este modelo ou procurar outro sensor de nível?

Escolha o LR8000 quando a aplicação atender à medição por micro-ondas guiadas, à conexão G 3/4 e às faixas de sonda, pressão e temperatura informadas. Procure outra configuração se a instalação exigir uma conexão ou um comprimento de sonda fora dessas especificações.

O produto acompanha sonda ou outros acessórios?

A ficha fornecida não informa acessórios inclusos nem detalha a composição do fornecimento. Confirme o conteúdo da embalagem com o fornecedor antes da compra.

Quais cuidados devo ter na instalação elétrica?

Use alimentação de 18 a 30 V DC e considere a conexão M12 de codificação A. Consulte o diagrama oficial para identificar os pinos e ligar corretamente a saída PNP ou a comunicação IO-Link.

Como confirmar se o fluido é adequado para o sensor?

Compare o fluido e suas condições com a lista de substâncias e o limite de constante dielétrica ≥ 1,8 da ficha. A compatibilidade química dos materiais deve ser validada para o fluido específico junto ao fabricante.

GLOSSÁRIO TÉCNICO

Micro-ondas guiadas

Tecnologia de medição de nível contínuo indicada para o LR8000.

IO-Link

Interface de comunicação do sensor para integração com mestre compatível.

PNP

Tipo de função elétrica indicado para a saída de comutação do sensor.

Constante dielétrica

Parâmetro do meio relacionado à condição de aplicação informada para a medição.

G 3/4

Especificação da rosca externa da conexão de processo do produto.
