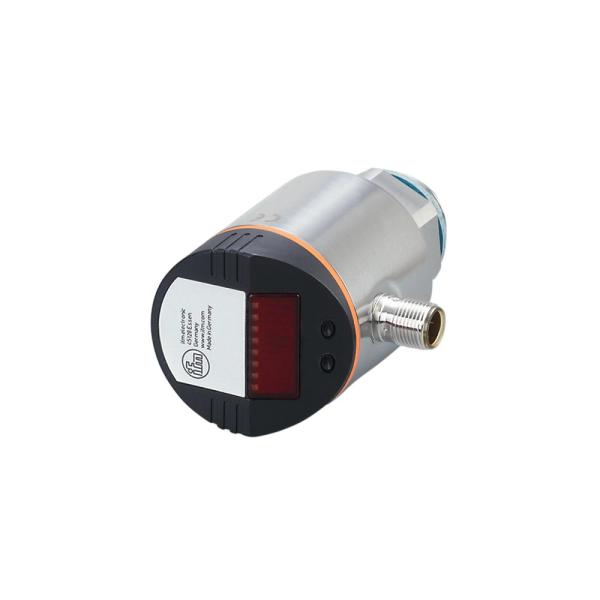

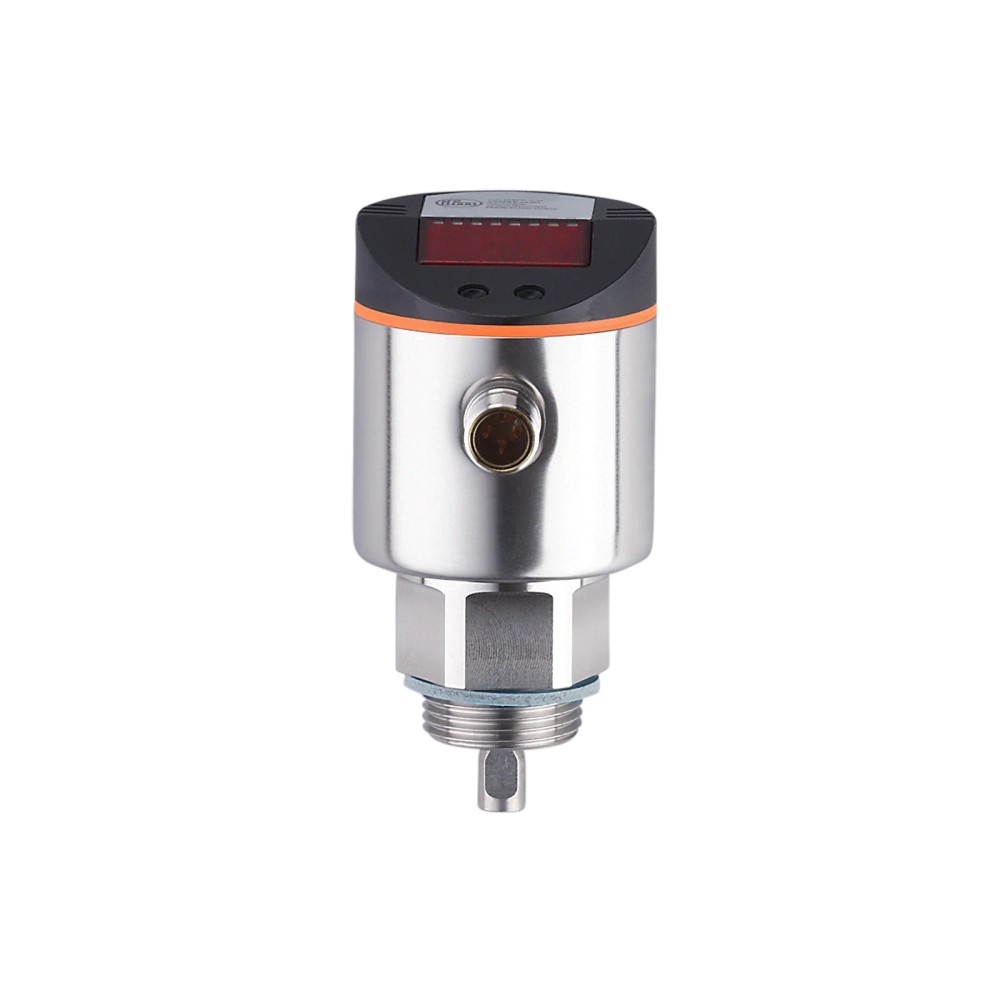

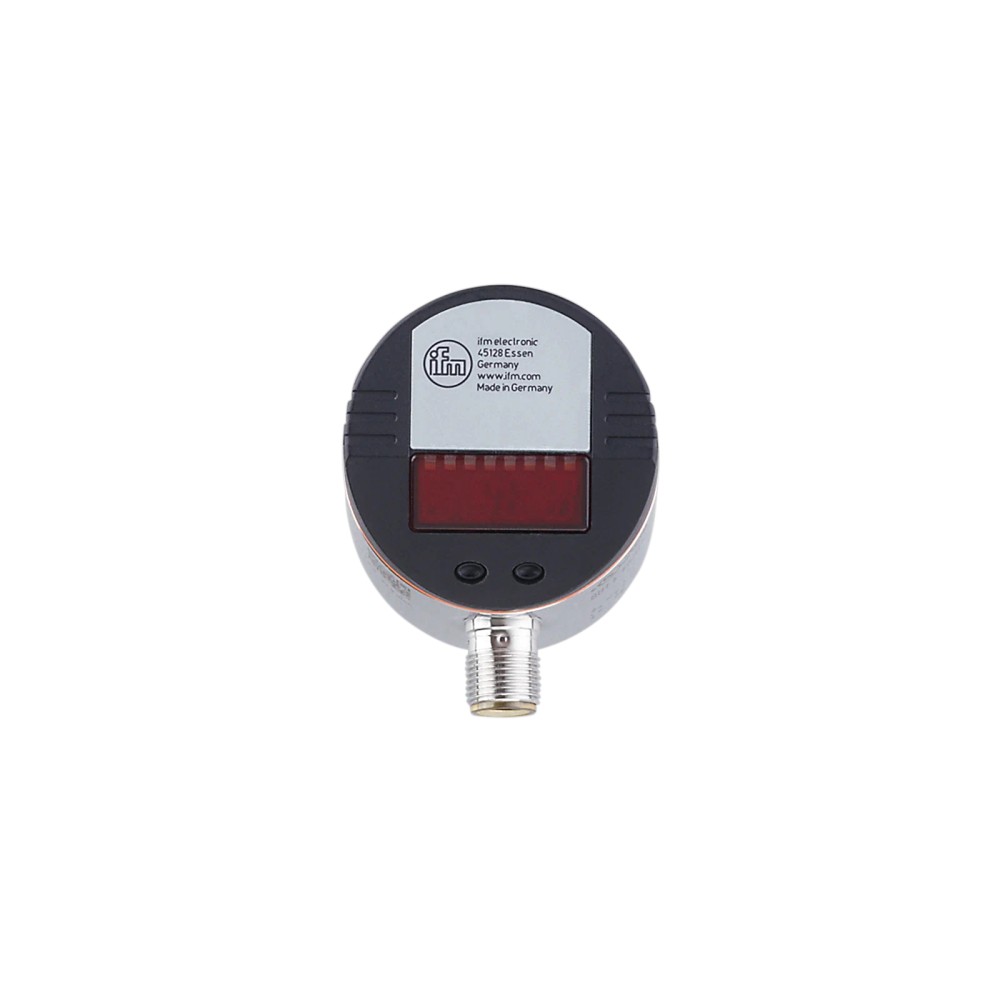

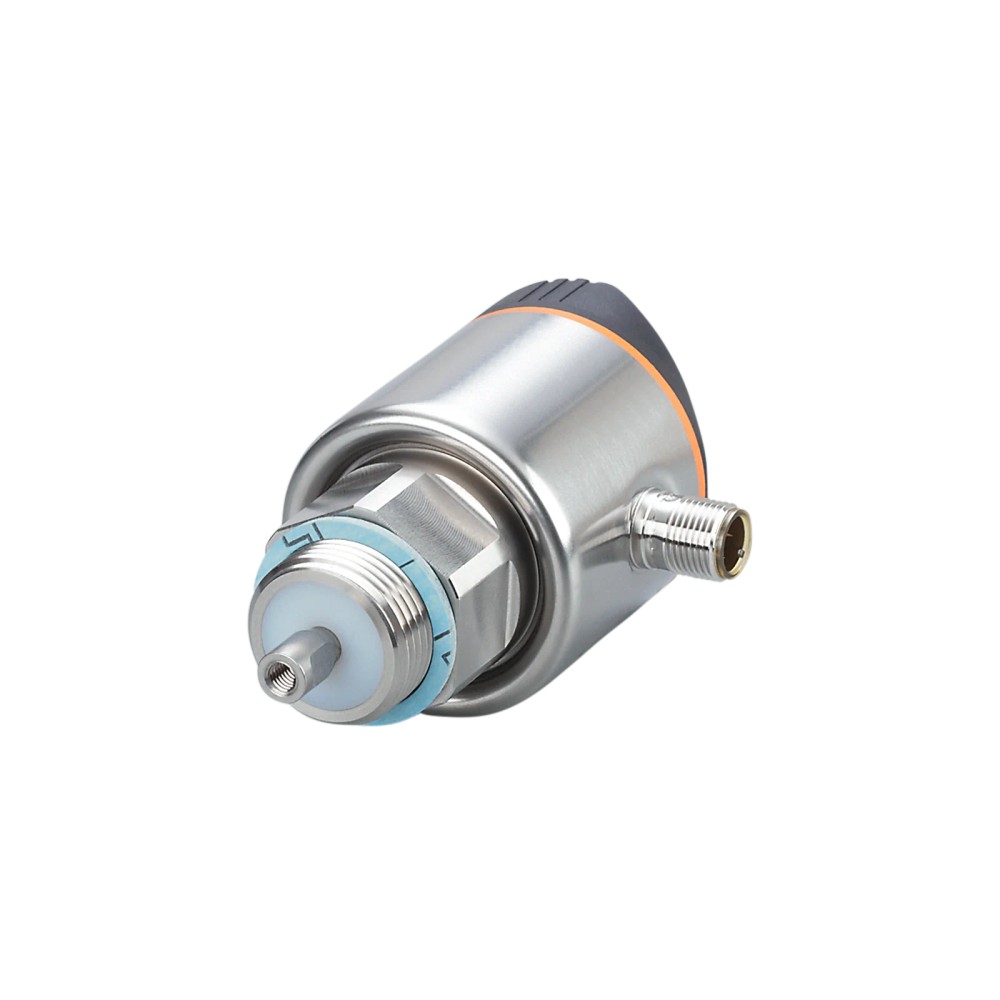

Sensor de Nível IFM LR3000 - Microondas Guiadas

Pré-visualizar: LR3000 IFM - Sensor de Nível Contínuo IFM Medição de nível em tanques Microondas guiadas IO-Link

LR3000 IFM - Sensor de Nível Contínuo IFM Medição de nível em tanques Microondas guiadas IO-Link

Imagem meramente ilustrativa

R$ 4.984,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LR3000
EAN: 4021179235419
NCM do produto: 90261029

Destaques do Produto Tecnologia Microondas...mais

Fechar menu

Saiba mais sobre: "LR3000 IFM - Sensor de Nível Contínuo IFM Medição de nível em tanques Microondas guiadas IO-Link"

Destaques do Produto

Tecnologia

Microondas guiadas

Interface

IO-Link 1.1; modo SIO disponível

Saídas

Comutação/IO-Link em OUT1 e analógica em OUT2

Montagem de processo

Rosca externa G 3/4

Limite de pressão informado

16 bar

Conexão elétrica

M12 A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de nível contínuo IFM LR3000 com microondas guiadas, saída analógica, saída de comutação e IO-Link

O IFM LR3000 é um sensor eletrônico de nível contínuo por microondas guiadas, destinado à medição de nível em tanques. Disponibiliza saída analógica, saída de comutação e comunicação IO-Link. Possui conexão de processo G 3/4 com rosca externa e resistência à pressão de 16 bar. A ficha informa proteção IP 67 e conexão elétrica M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia de medição	Microondas guiadas
Tipo de medição	Nível contínuo
Saídas	OUT1: saída de comutação ou IO-Link; OUT2: saída analógica
Conexão de processo	G 3/4, rosca externa
Resistência à pressão	16 bar
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Proteção	IP 67
Repetibilidade	± 5 mm
Erro de medição	± 7 mm
Display	Exibição alfanumérica de 4 dígitos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição contínua de nível em tanques, conforme a aplicação descrita para o produto.
Instalações que aceitem conexão de processo G 3/4 com rosca externa e pressão dentro do limite informado de 16 bar.
Sistemas de automação que utilizem saída analógica e/ou saída de comutação; integração por IO-Link quando compatível com a configuração do sistema.
Aplicações em que a temperatura ambiente esteja entre -25 e 60 °C.

⚠ Considere outro se precisa de:

Não especificar para processo cuja pressão exceda 16 bar, limite informado na ficha.
Não selecionar quando a conexão mecânica exigida não aceitar G 3/4 com rosca externa.
Não presumir compatibilidade com qualquer fluido, geometria de tanque ou condição de processo: confirmar os requisitos no datasheet do fabricante, especialmente para substâncias à base de óleo e ajuste do ponto rP.

APLICAÇÕES E USO

Aplicação indicada: medição contínua de nível em tanques por microondas guiadas; conferir os requisitos do processo no datasheet do fabricante.
Integração em automação por IO-Link 1.1 ou uso das saídas de comutação e analógica, respeitando a configuração de OUT1 e OUT2.
Instalação em ambiente cuja temperatura esteja entre -25 e 60 °C e cuja pressão não exceda o limite informado de 16 bar.
Possibilidade de uso em reservatórios metálicos fechados, reservatórios plásticos ou reservatórios metálicos abertos é citada na ficha no contexto das condições EMC; isso não substitui a validação da aplicação de medição.
Para óleo e substâncias à base de óleo, observar a indicação específica da ficha para o ponto de desligamento rP e confirmar o ajuste aplicável ao processo. A ficha fornecida não detalha compatibilidade universal com fluidos.

COMO ESCOLHER

Antes de comprar o Sensor de nível contínuo IFM LR3000 com microondas guiadas, saída analógica, saída de comutação e IO-Link, verifique estes pontos:

Escolha o LR3000 quando

A aplicação exigir medição contínua de nível por microondas guiadas, conexão G 3/4 externa e recursos de saída de comutação, sinal analógico ou IO-Link, respeitando as condições documentadas.

Verifique antes de especificar

Confirme pressão de processo, temperatura ambiente, compatibilidade dos materiais em contato com o fluido, geometria de instalação e configuração do ponto de comutação/retorno rP no datasheet.

Considere outra configuração quando

A instalação exigir pressão superior a 16 bar, conexão diferente de G 3/4 externa ou condições fora da faixa ambiente de -25 a 60 °C. A ficha fornecida não identifica um modelo alternativo; consulte o fabricante para selecionar outro equipamento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de nível contínuo (microondas guiadas) IFM LR3000	Identificação do modelo conforme título e dados básicos do anúncio.
Marca	IFM / ifm electronic	Fabricante informado no anúncio e no catálogo.
SKU / Part number	LR3000	Código de identificação do produto.
GTIN	4021179235419	Identificador comercial informado na ficha.
Categoria	Sensor de nível contínuo	Classificação do produto.
Tecnologia de medição	Microondas guiadas	Princípio de medição informado.
Tipo de sensor	Nível contínuo	Função de medição indicada para o produto.
Conceito modular	Sim	Característica indicada nos dados do catálogo.

Conexão e processo
Conexão de processo	G 3/4, rosca externa	Tipo de conexão mecânica informado; verificar compatibilidade com a instalação.
Resistência à pressão	16 bar	Limite de pressão informado na ficha.
Ponto de comutação e retorno rP	10...L-35 mm	Faixa informada para o ponto; L representa a referência dimensional usada pelo fabricante.
Aviso sobre ponto de desligamento rP em óleo e substâncias à base de óleo	30...L-35	Condição específica indicada na ficha para configuração nesses meios.
Materiais em contato com o fluido	1.4305 (aço inoxidável/303); conexão de sondas: 1.4435 (aço inoxidável/316L); PTFE; FKM; vedação: NBR com reforço de fibras	Materiais listados para contato com o fluido; verificar compatibilidade química com o processo.
Materiais informados	1.4301 (aço inoxidável/304); 1.4404 (aço inoxidável/316L); FKM; PBT; PC; PEI; TPE-V	Lista de materiais do catálogo; a ficha também discrimina separadamente os materiais em contato com o fluido.

Saídas e sinais
Configuração de saída	PNP; sinal de comutação; sinal analógico; IO-Link	Tipos de sinal listados no anúncio.
OUT1	Saída de comutação ou IO-Link	Função atribuída à saída 1.
OUT2	Saída analógica	Função atribuída à saída 2.
Tensão do sinal zero	0 V	Valor informado para o sinal analógico.
Tensão de sinal completo	10 V	Valor informado para o sinal analógico.
Corrente do sinal zero	4,0 mA	Valor informado para o sinal analógico.
Corrente de sinal completo	20 mA	Valor informado para o sinal analógico.
Dados de processo binários	1	Quantidade indicada na ficha para dados de processo binários.
Dados de processo analógicos	1	Quantidade indicada na ficha para dados de processo analógicos.
Modo SIO	Sim	Modo de operação indicado como disponível.

IO-Link e comunicação
Interface de comunicação	IO-Link	Interface digital informada.
Revisão IO-Link	1.1	Revisão de interface indicada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência informados.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo de ciclo indicado para o processo.
SDCI-Padrão	IEC 61131-9 CDV	Padrão informado na ficha.
Classe de master port exigida	A	Classe necessária para a porta master, conforme dados fornecidos.
DeviceID suportado	Modo de operação default: DeviceID 344	Identificação informada para o modo de operação padrão.

Medição e precisão
Resolução	1 mm	Resolução indicada na ficha.
Intervalos	5 mm	Intervalo informado nos dados do produto.
Repetibilidade	± 5 mm	Valor informado para repetibilidade.
Erro de medição	± 7 mm	Erro de medição indicado na ficha.
Erro de offset	5 mm	Valor de offset informado.
Histerese	> 5 mm	Valor indicado nos dados do produto.
Influência da temperatura por 10 K	± 0,2	Influência térmica informada; a ficha fornecida não indica unidade para este valor.

Dados elétricos e conexão elétrica
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector e número de contatos informados.
Tensão de alimentação	Não especificada nos dados fornecidos	Consultar o datasheet oficial para dimensionamento elétrico.
Codificação de cores	Conforme DIN EN 60947-5-2: BK = preto, BN = marrom, BU = azul, WH = branco	Referência de cores indicada na ficha; confirmar o pinout no documento oficial antes de conectar.

Condições ambientais e proteção
Temperatura ambiente	-25...60 °C	Faixa de operação ambiente informada.
Temperatura de armazenamento	-40...80 °C	Faixa de armazenamento informada.
Proteção IP	IP 67	Grau de proteção informado; observar as condições de instalação e vedação do conector.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3 em reservatórios metálicos fechados; DIN EN 61000-6-4 em reservatórios plásticos ou reservatórios metálicos abertos	Normas e condições de aplicação EMC conforme listadas na ficha.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms) / 25 g (6 ms) com sonda de referência de 0,5 m	Condições de ensaio indicadas pelo fabricante.
Resistência a vibrações	DIN EN 60068-2-6: 5 g (10...2000 Hz) / 1 g (5...200 Hz) com sonda de referência de 0,5 m	Condições de ensaio indicadas pelo fabricante.

Display e operação
Configuração de parâmetros	Exibição alfanumérica, 4 dígitos	Interface de configuração informada.
Exibição de nível	Alfanumérica, 4 dígitos	Indicação de nível descrita nos dados do produto.
Unidade do display	3 x LED, verde	Elementos de display informados.
Status de chaveamento	1 x LED, amarelo	Indicador de estado de chaveamento informado.

Dados mecânicos e vida útil
Dimensões	Ø 50 mm / comprimento 99 mm	Dimensões informadas no catálogo; consultar desenho dimensional para montagem.
Peso	378,4 g	Peso informado no catálogo.
MTTF	196 anos	Valor de MTTF informado pelo catálogo; não equivale a uma garantia de vida útil.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Número de aprovação UL	H006	Identificação informada na ficha.
Número do arquivo UL	E174191	Referência de arquivo UL informada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 a 38,4 kBaud; padrão SDCI IEC 61131-9 CDV.

• Modo SIO disponível.

• DeviceID informado para modo de operação default: 344; classe exigida de porta do master: A.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. OUT1 pode operar como saída de comutação ou IO-Link; OUT2 é saída analógica. Modo SIO disponível. A ficha informa codificação de cores conforme DIN EN 60947-5-2: BK preto, BN marrom, BU azul e WH branco. Conferir o esquema oficial antes da ligação.

Processo Conexão de processo G 3/4 com rosca externa.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com porta master IO-Link classe A e comunicação IO-Link 1.1	✓	A ficha informa IO-Link 1.1, classe de porta exigida A e DeviceID default 344.
Sistema que utilize saída analógica em OUT2	✓	OUT2 é indicada como saída analógica; a ficha informa sinal de 0 a 10 V e de 4 a 20 mA.
Sistema que utilize saída de comutação em OUT1	✓	OUT1 é indicada como saída de comutação ou IO-Link; verificar a configuração selecionada.
Instalação com conexão de processo G 3/4 externa	✓	A rosca externa G 3/4 corresponde à conexão de processo informada.
Instalação cuja conexão de processo não aceite G 3/4 externa	✗	A conexão mecânica documentada é G 3/4 com rosca externa; a ficha não documenta adaptadores.
Processo com pressão superior a 16 bar	✗	A resistência à pressão informada é 16 bar.
Ambiente fora de -25 a 60 °C	✗	A faixa de temperatura ambiente informada é -25 a 60 °C.

INSTALAÇÃO

Como instalar o Sensor de nível contínuo IFM LR3000 com microondas guiadas, saída analógica, saída de comutação e IO-Link

Confirme no datasheet os requisitos do fluido, a pressão de processo e a faixa de temperatura da instalação antes da montagem.
Verifique se o ponto de instalação aceita a conexão de processo G 3/4 com rosca externa e consulte o desenho dimensional para conferir espaço e dimensões.
Monte o sensor conforme as instruções do fabricante, respeitando as condições de vedação e sem exceder o limite de pressão especificado.
Conecte o cabo ao conector M12 de codificação A e 4 contatos; use o esquema oficial para identificar os pinos e a codificação de cores.
Defina a função de OUT1 (comutação ou IO-Link) e utilize OUT2 como saída analógica conforme a arquitetura elétrica do sistema.
Configure os parâmetros e o ponto de comutação/retorno rP conforme o processo; valide a leitura e os sinais antes de colocar o sistema em operação.

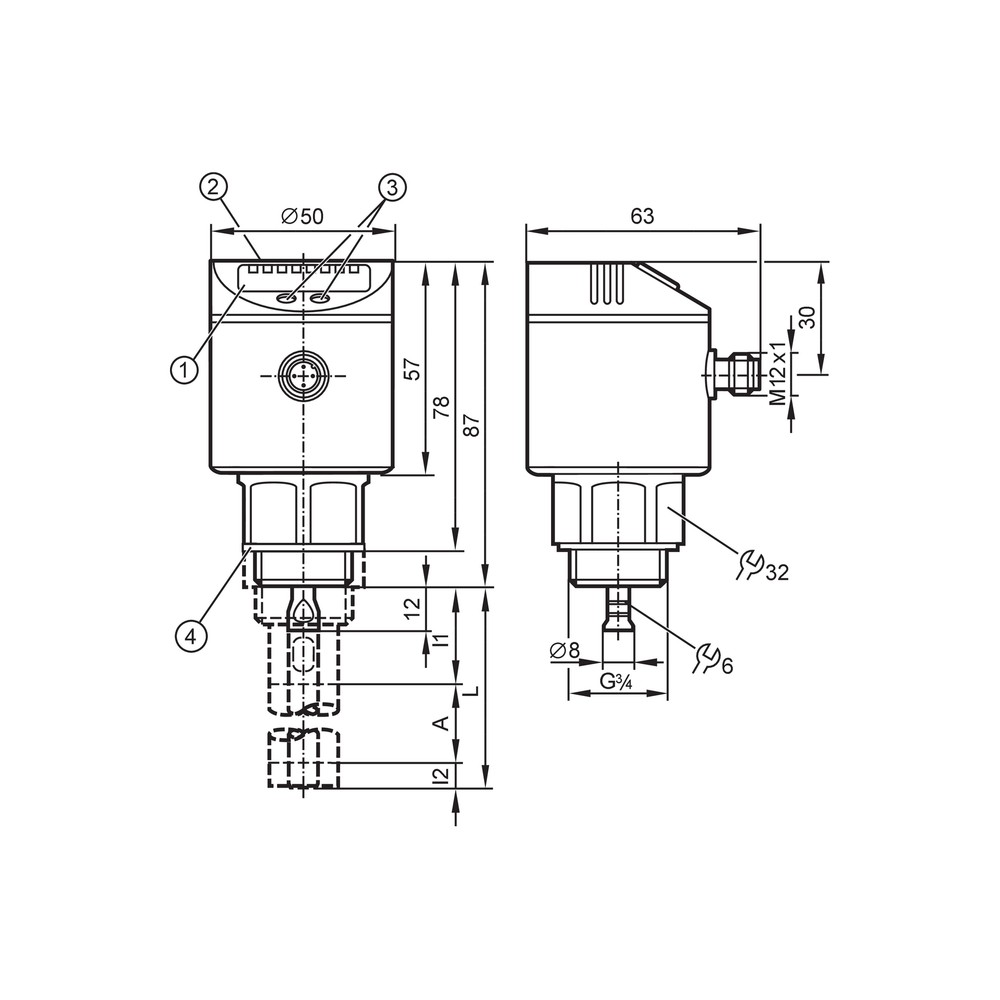

Desenho Dimensional

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação IO-Link com o controlador.	Porta master, revisão/configuração ou conexão podem não corresponder aos requisitos de comunicação informados para o sensor.	Verifique se a porta master é classe A, se está configurada para IO-Link e se a conexão e o DeviceID default 344 correspondem à configuração do equipamento.
A leitura analógica não corresponde ao valor esperado no sistema.	Pode haver incompatibilidade entre a entrada analógica do controlador e o sinal configurado ou ligação incorreta em OUT2.	Confirme que OUT2 está ligada à entrada apropriada e compare os valores de sinal zero e sinal completo informados na ficha com a configuração do controlador.
A saída de comutação não muda de estado no ponto esperado.	OUT1 pode estar configurada para IO-Link em vez de saída de comutação, ou os parâmetros do ponto rP podem não corresponder ao processo.	Verifique a função configurada para OUT1 e os parâmetros de ponto de comutação/retorno; consulte a indicação específica para óleo e substâncias à base de óleo.
O sensor apresenta comportamento instável ou não opera após a montagem.	A conexão elétrica, a vedação ou as condições de processo podem não corresponder às especificações documentadas.	Confira o esquema elétrico oficial, o conector M12, a montagem G 3/4, a pressão, a temperatura ambiente e a compatibilidade dos materiais com o fluido antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet LR3000 em português (Datasheet) Desenho em escala do LR3000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LR3000 e para que serve?

É um sensor de nível contínuo por microondas guiadas para medição de nível em tanques. Disponibiliza saída analógica, saída de comutação e IO-Link.

Que conexão elétrica e protocolo ele usa?

A conexão elétrica é M12, codificação A, com 4 contatos dourados. A comunicação é IO-Link 1.1, com classe A de porta master exigida e modo SIO disponível.

O produto serve para uma instalação que exige outra rosca de processo?

A conexão documentada é G 3/4 com rosca externa. Se a instalação exigir outra conexão, confirme com o fabricante se há uma solução compatível; a ficha não informa adaptadores.

Posso usar o LR3000 acima de 16 bar ou fora da temperatura ambiente indicada?

A ficha informa resistência à pressão de 16 bar e temperatura ambiente de -25 a 60 °C. Não use esses dados para validar condições acima dos limites documentados.

O sensor não está comunicando por IO-Link; o que devo verificar antes de trocar?

Verifique se o master utiliza porta classe A e se a comunicação está configurada para IO-Link. Confira também a ligação e o DeviceID default 344 indicado para o modo de operação padrão.

A saída de comutação não atua; o que pode estar acontecendo?

Confira se OUT1 está configurada como saída de comutação, pois ela também pode operar como IO-Link. Verifique ainda os parâmetros de comutação e retorno rP no datasheet.

Devo escolher este sensor ou um modelo com outra tecnologia de medição?

Escolha o LR3000 quando microondas guiadas, conexão G 3/4 externa e os sinais documentados atenderem ao processo. A ficha não fornece critérios comparativos com outros modelos; valide a aplicação com o fabricante antes de selecionar outra tecnologia.

O que acompanha a compra: sensor avulso ou kit de instalação?

A ficha indica uma peça por embalagem. Não especifica cabos, acessórios ou kit de instalação, portanto confirme o conteúdo fornecido antes de definir os componentes necessários.

Que cuidados devo ter na instalação elétrica e mecânica?

Confira o desenho dimensional, a conexão G 3/4 e o esquema elétrico oficial antes da montagem. Respeite os limites de pressão e temperatura e verifique a vedação do conector M12.

Como verifico se o fluido é compatível com o sensor?

Compare o fluido com os materiais em contato informados na ficha e consulte o datasheet do fabricante para validar a compatibilidade química. A listagem de materiais, por si só, não confirma compatibilidade com todo fluido.

GLOSSÁRIO TÉCNICO

Microondas guiadas

Tecnologia de medição indicada para o LR3000, aplicada à detecção contínua de nível em tanques. (Ref.: Tecnologia de medição)

IO-Link

Interface de comunicação digital do sensor, especificada na revisão 1.1. (Ref.: Interface de comunicação)

Modo SIO

Modo de operação indicado como disponível além da comunicação IO-Link. (Ref.: Modo SIO)

Repetibilidade

Variação indicada para a repetição de medições sob condições equivalentes. (Ref.: Repetibilidade ± 5 mm)

G 3/4 externa

Tipo de rosca de processo indicado para a conexão mecânica do sensor. (Ref.: Conexão de processo)
