Sensor Capacitivo ifm KI6000 M30 PNP IO-Link

Pré-visualizar: KI6000 IFM - Sensor Capacitivo ifm Detecção de nível M30 PNP IO-Link

KI6000 IFM - Sensor Capacitivo ifm Detecção de nível M30 PNP IO-Link

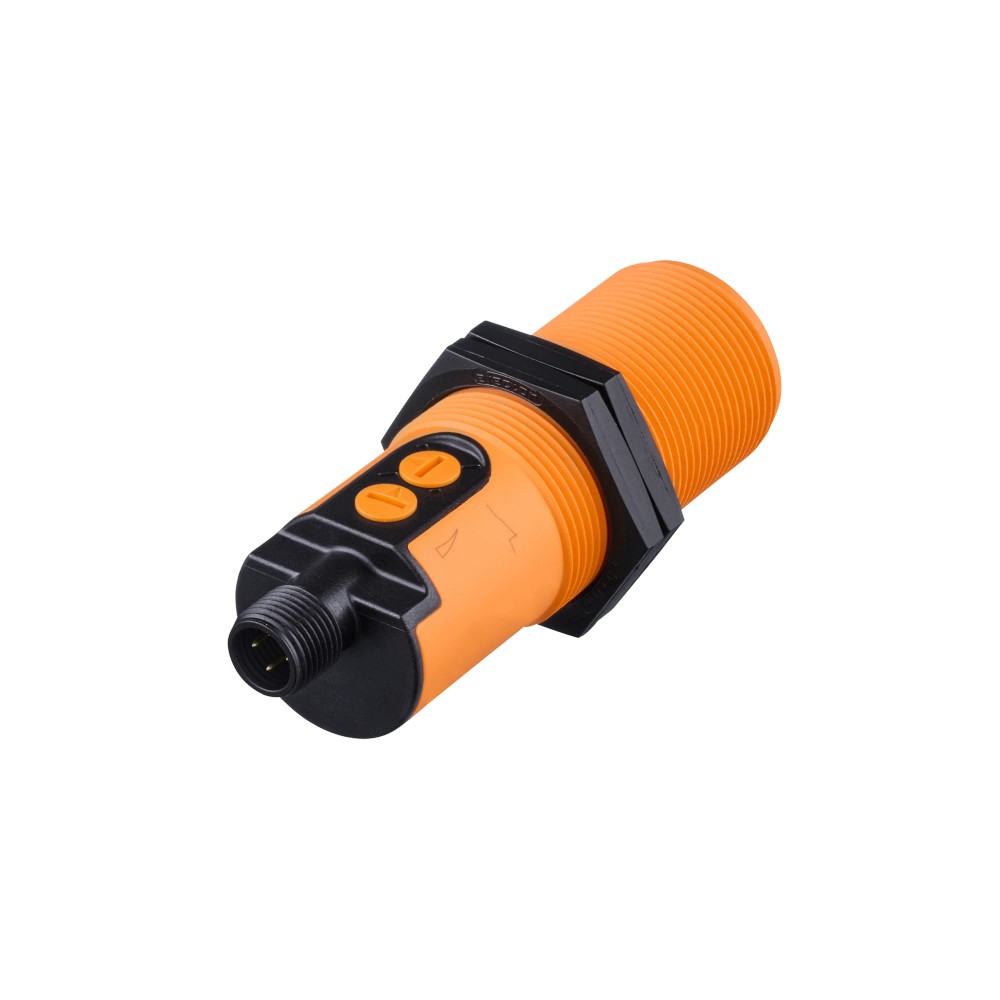

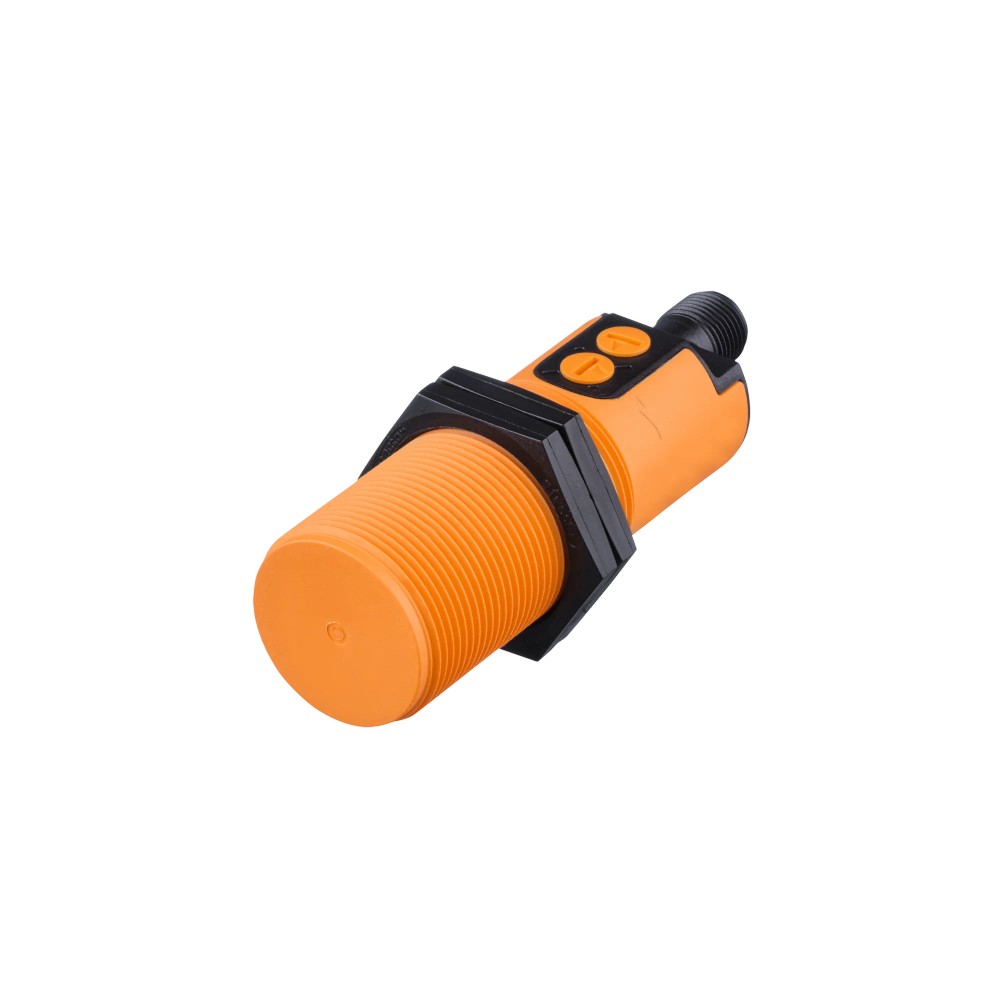

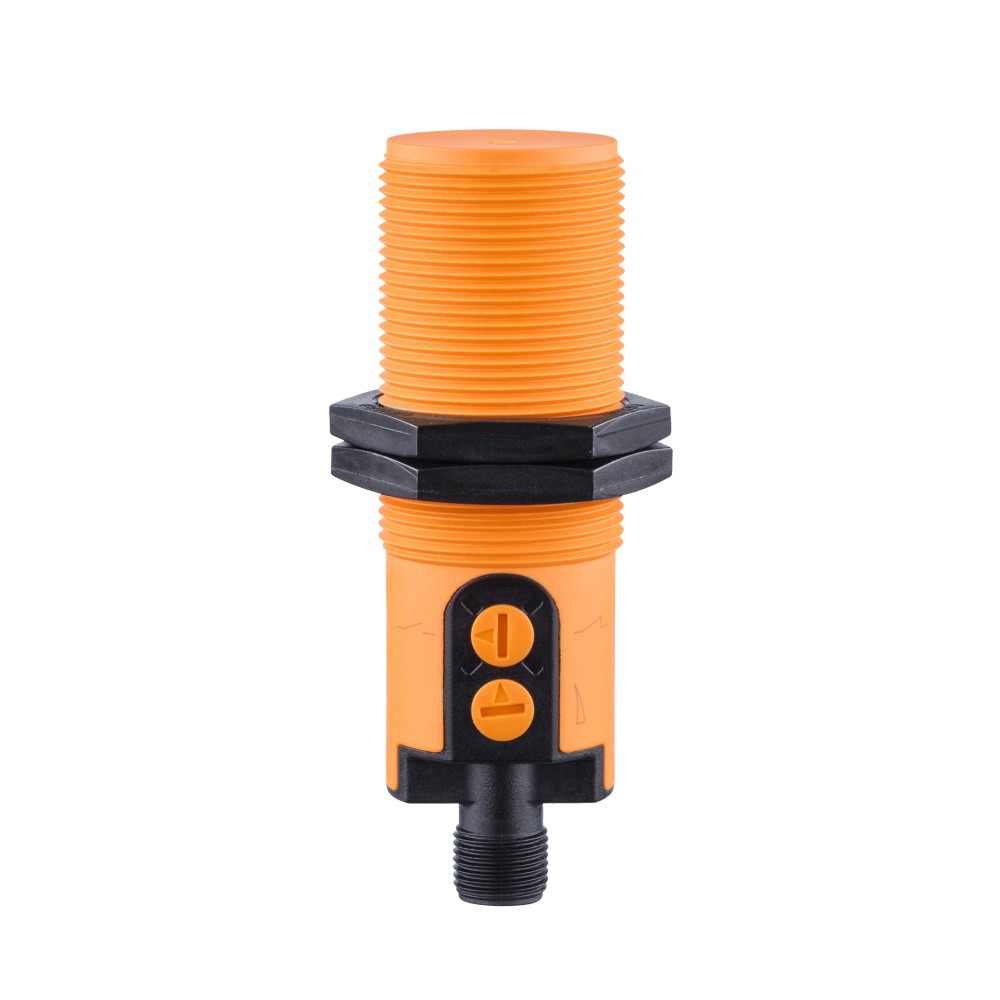

Imagem meramente ilustrativa

R$ 1.340,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI6000
EAN: 4021179297059
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "KI6000 IFM - Sensor Capacitivo ifm Detecção de nível M30 PNP IO-Link"

Destaques do Produto

Tecnologia

Sensor capacitivo

Montagem

M30 x 1,5; não embutida

Faixa ajustável

0,5...40 mm

Saída

PNP, abertura/fechamento selecionável

Comunicação

IO-Link 1.1 e modo SIO

Conexão elétrica

M12 A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo ifm KI6000, M30 x 1,5, PNP, IO-Link

O ifm KI6000 é um sensor capacitivo para detecção de objetos ou materiais dentro de sua faixa de comutação. Possui distância de detecção ajustável de 0,5 a 40 mm e saída PNP selecionável para abertura ou fechamento. A conexão elétrica é M12 de 4 contatos e o sensor oferece comunicação IO-Link, além do modo SIO.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Distância de detecção ajustável	0,5...40 mm; montagem não embutida
Distância real de comutação Sr	25 ± 10 % mm
Saída	PNP; abertura/fechamento selecionável
Alimentação	10...30 V DC
Interface	IO-Link 1.1 e modo SIO
Conexão elétrica	1 x M12, codificação A, 4 contatos
Rosca e comprimento	M30 x 1,5; 92 mm
Proteção do invólucro	IP65, IP67 e IP69K
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva em instalações que aceitem sensor cilíndrico roscado M30 x 1,5, montagem não embutida e saída PNP.
Aplicações com alimentação DC de 10...30 V e conexão compatível com M12 codificação A, 4 contatos.
Instalações que utilizem IO-Link 1.1 ou operação convencional em modo SIO.

⚠ Considere outro se precisa de:

Não selecione quando a montagem exigir sensor embutido: o KI6000 é especificado para montagem não embutida.
Não selecione para uma entrada que não aceite saída PNP; confirme o tipo de saída exigido pelo controlador antes da instalação.
Não use fora dos limites de temperatura ambiente de -25...80 °C ou sem respeitar a faixa de alimentação de 10...30 V DC.

APLICAÇÕES E USO

Detecção capacitiva de objetos ou materiais em máquinas e sistemas industriais, quando a montagem não embutida e o ajuste dentro da faixa especificada atendem ao projeto. A ficha não identifica materiais-alvo específicos; valide o comportamento com o material real e as condições da instalação.
Aplicações de automação com entrada PNP, alimentação DC dentro da faixa indicada e conexão M12 compatível. A corrente da carga conectada deve respeitar o limite de saída especificado.
Integração em sistemas IO-Link com master de classe A ou utilização no modo SIO. A compatibilidade funcional depende da configuração do master e da entrada de controle.
Instalações sujeitas a condições ambientais dentro dos limites especificados. A temperatura ambiente e a temperatura do fluído têm faixas distintas e devem ser verificadas separadamente.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo ifm KI6000, M30 x 1,5, PNP, IO-Link, verifique estes pontos:

Escolha o KI6000 quando

A aplicação requer detecção capacitiva ajustável, montagem não embutida em rosca M30 x 1,5, saída PNP e possibilidade de comunicação IO-Link ou operação SIO.

Considere outra configuração quando

O equipamento de destino não aceitar PNP, a instalação exigir montagem embutida, a alimentação disponível estiver fora de 10...30 V DC ou a temperatura ambiente ultrapassar -25...80 °C. Para outras exigências, compare a ficha técnica do sensor alternativo com os requisitos da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor capacitivo ifm KI6000	Identificação do modelo conforme anúncio e ficha do produto.
SKU / part number	KI6000	Código para identificação e seleção do produto.
GTIN	4021179297059	Identificador comercial informado na ficha.
Tipo de produto	Sensor capacitivo	Tecnologia de detecção especificada.
Enclosure type	Type 1	Classificação informada na ficha técnica.

Detecção e comutação
Alcance de detecção	0,5...40 mm	Faixa ajustável indicada para a detecção; montagem não embutida.
Distância de comutação Sr	25 mm	Valor nominal de distância de comutação informado nos atributos do catálogo.
Distância real de comutação Sr	25 ± 10 % mm	Tolerância informada pelo fabricante para a distância real de comutação.
Distância de comutação ajustável	Sim	O ponto de comutação pode ser ajustado.
Configuração de fábrica da distância de comutação	25 mm	Ajuste inicial indicado na ficha.
Histerese	1...15 % de Sr	Faixa especificada como percentual da distância nominal de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Montagem de detecção	Não embutido	Condição de montagem declarada para o sensor.
Frequência de comutação DC	30 Hz	Frequência máxima especificada para comutação DC.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 22 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha; não substitui a conferência da ligação correta.
Proteção contra curto-circuitos	Sim	Proteção de saída indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha técnica.

Saída e conexão elétrica
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Abertura/fechamento, selecionável	Lógica de saída configurável conforme a necessidade da aplicação.
Corrente máxima constante da saída de comutação DC	200 mA	Limite de corrente informado para a saída.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo e número de contatos do conector.
Número de fios	3 fios	Informação constante nos dados básicos do anúncio; confirme a ligação pelo esquema oficial do fabricante.

Comunicação
Interface de comunicação	IO-Link	Interface digital especificada para comunicação com master compatível.
Revisão IO-Link	1.1	Revisão declarada na ficha.
Padrão SDCI	IEC 61131-9	Norma de referência indicada para IO-Link.
Modo SIO	Sim	Permite operação no modo de comutação indicado.
Transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Tempo mínimo do ciclo do processo	20 ms	Tempo mínimo especificado para o ciclo de processo.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil indicado para integração IO-Link.
DeviceID default	689	Identificador padrão do dispositivo informado na ficha.
Classe de master port exigida	A	Classe de porta requerida para o master IO-Link.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Limites de operação ambiental especificados.
Temperatura do fluído	-25...110 °C	Limites especificados para temperatura do fluído; não confundir com temperatura ambiente.
Certificado UL Ta	-25...60 °C	Faixa de temperatura ambiente indicada para a certificação UL.
Grau de proteção	IP65, IP67, IP69K	Graus de proteção declarados; a adequação depende das condições de instalação e exposição.
Resistência a choques	DIN EN 60947-5-2; 30 g, 6 choques / 11 ms, meio seno, eixos x, y, z	Condição de ensaio informada na ficha.
Estabilidade de vibração	DIN EN 60947-5-2; amplitude de 1 mm, duração de 5 min., 30 min. em cada eixo na ressonância ou 55 Hz	Condição de ensaio informada na ficha.
EMC - descarga eletrostática	EN 61000-4-2: 30 kV AD / 4 kV CD	Níveis de ensaio declarados pelo fabricante.
EMC - campo eletromagnético irradiado	EN 61000-4-3: 10 V/m	Nível de ensaio declarado.
EMC - transientes rápidos	EN 61000-4-4: 2 kV	Nível de ensaio declarado.
EMC - perturbações conduzidas	EN 61000-4-6: 10 V	Nível de ensaio declarado.
Emissão EMC	EN 55011 classe B	Classe de emissão informada na ficha.

Dados mecânicos e materiais
Formato	Cilíndrico com rosca	Formato construtivo indicado no anúncio.
Rosca	M30 x 1,5	Dimensão mecânica da rosca de montagem.
Comprimento	92 mm	Comprimento indicado para o sensor.
Materiais	Invólucro e porca: PBT; tampas: PC; com potenciômetro: POM	Materiais dos componentes identificados na ficha.
Material incluído	2 porcas de fixação	Acessórios fornecidos conforme ficha.
Peso	53,8 g	Massa informada no catálogo.
Cor	Laranja e preto	Cor indicada nos dados do anúncio.

Displays e elementos de operação
Auxílio de ajuste	Ótico	Recurso indicado para apoiar o ajuste do sensor.
Display de ajuste adicional	12 x LED, verde	Elementos de indicação de ajuste informados.
Display em operação	1 x LED, verde	Indicação de operação especificada.
Display de status de chaveamento	1 x LED, amarelo	Indicação visual do estado de comutação.
Elementos de ajuste	Botões de ajuste na parte superior	Descrição visual constante nos dados básicos do anúncio.

Dados de confiabilidade e conformidade
MTTF	768 anos	Valor de MTTF declarado nos dados do produto; não representa vida útil garantida.
Número do arquivo UL	E174191	Identificação UL informada.
Número de aprovação UL	D001	Identificação de aprovação informada.
Fontes de alimentação UL	Limited Voltage/Current	Categoria de alimentação indicada na ficha.
NCM	8536.50.90	Classificação fiscal informada no cadastro.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; transferência COM2 (38,4 kBaud); perfil Smart Sensor - SSP 0 Generic Profiled Sensor; padrão SDCI IEC 61131-9.

• Modo SIO disponível.

• Master IO-Link com classe de porta A requerida.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Saída PNP, alimentação 10...30 V DC, corrente máxima constante da saída de comutação 200 mA. Verifique a atribuição dos contatos no datasheet antes de ligar; não há pinagem detalhada reproduzida aqui.

Processo Rosca de montagem M30 x 1,5, comprimento de 92 mm. Montagem não embutida; não é uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada compatível com saída PNP e alimentação DC entre 10 e 30 V	✓	Corresponde à função elétrica PNP e à faixa de tensão especificadas.
Rede IO-Link com master de classe de porta A	✓	O sensor dispõe de IO-Link 1.1 e a ficha exige classe de porta A.
Controlador convencional para operação em modo SIO	✓	O modo SIO está especificado como disponível; a entrada deve ser compatível com PNP.
Instalação que exige montagem embutida	✗	A ficha identifica o tipo de montagem como não embutido.
Instalação em que a temperatura ambiente excede -25...80 °C	✗	A condição fica fora da faixa de temperatura ambiente especificada.
Conexão mecânica que exige rosca diferente de M30 x 1,5	✗	A rosca informada para montagem é M30 x 1,5.

INSTALAÇÃO

Como instalar o Sensor capacitivo ifm KI6000, M30 x 1,5, PNP, IO-Link

Confirme que o ponto de instalação aceita rosca M30 x 1,5 e montagem não embutida; consulte o desenho dimensional para o espaço disponível.
Verifique se a temperatura ambiente, a temperatura do fluído e as condições de exposição estão dentro dos limites especificados para o equipamento.
Instale o sensor mecanicamente sem exceder as condições admitidas pela aplicação; a ficha disponibilizada não informa torque de aperto.
Conecte o M12 codificação A, 4 contatos, a uma alimentação DC de 10...30 V e a uma entrada compatível com saída PNP, seguindo a pinagem do datasheet.
Se usar IO-Link, conecte a um master de classe A e configure conforme a revisão e o perfil informados pelo fabricante; para operação sem IO-Link, considere o modo SIO.
Ajuste a distância de comutação conforme a aplicação usando o auxílio óptico e os elementos de ajuste; valide o estado de comutação e a detecção no processo real.

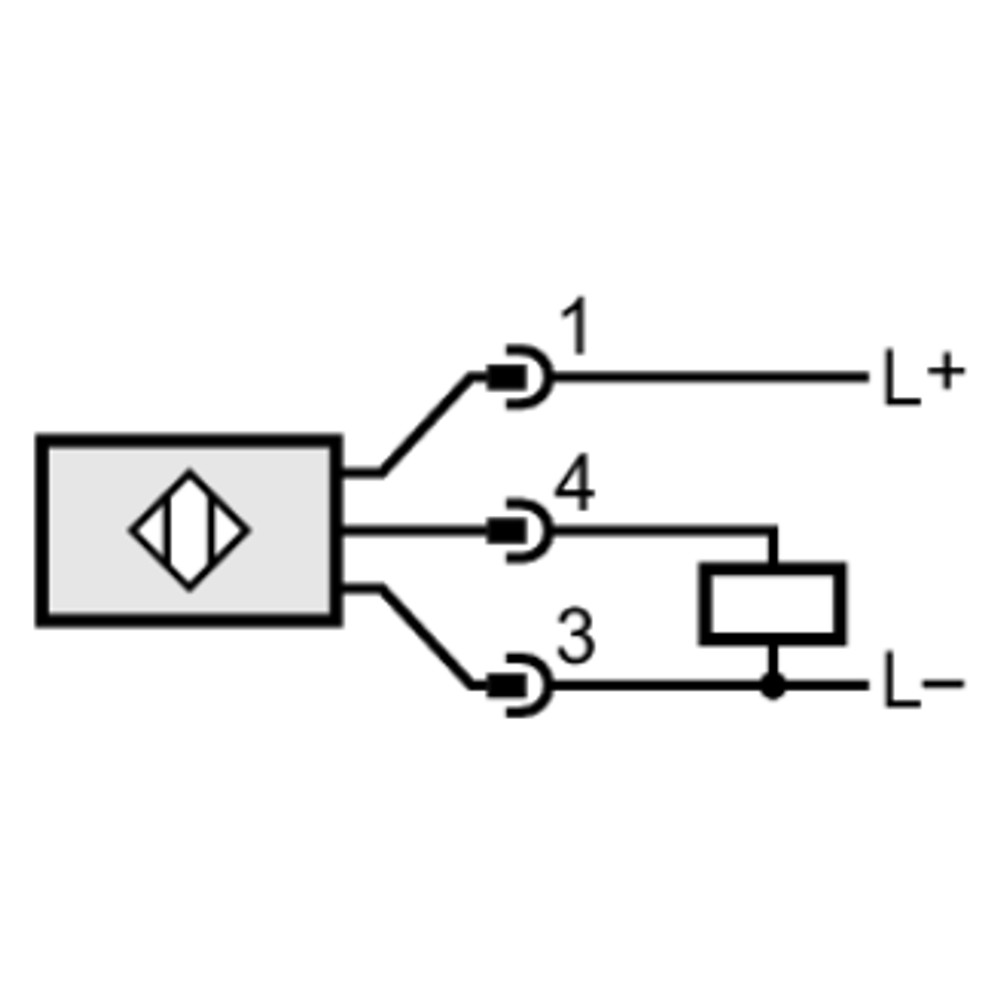

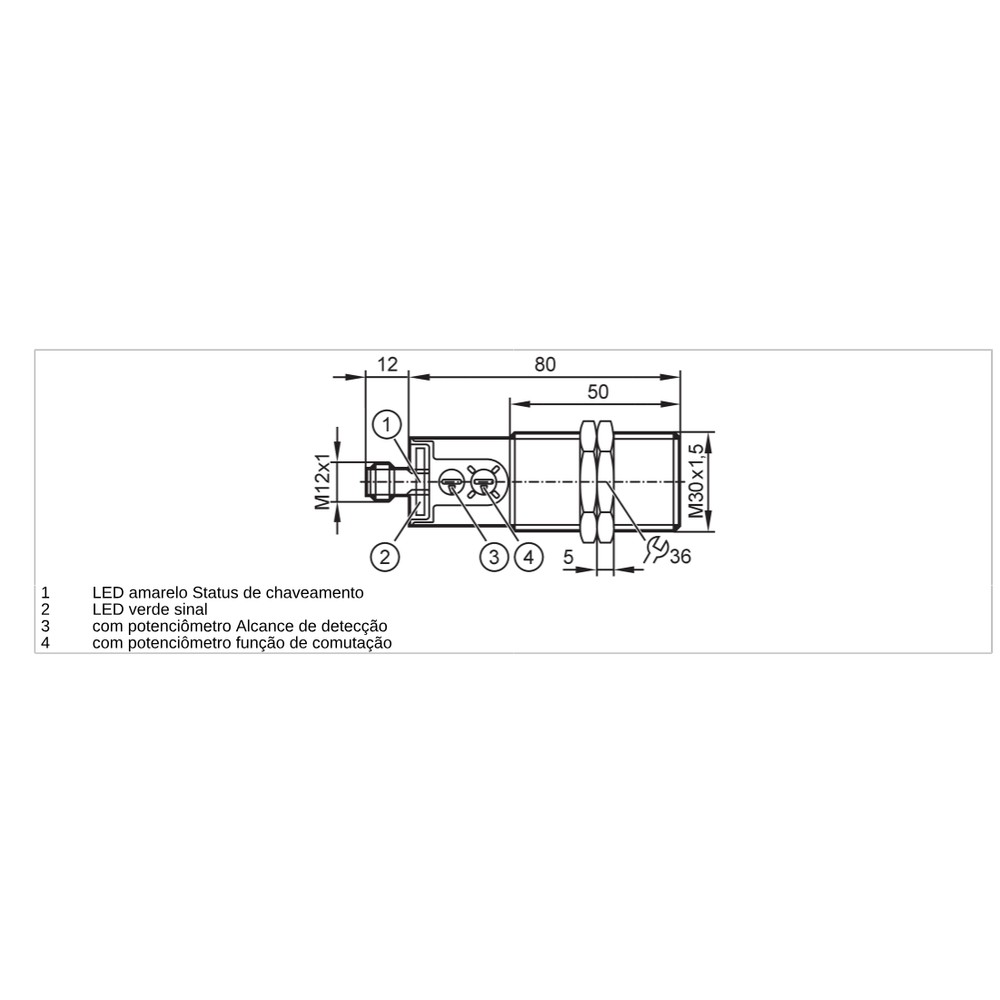

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída permanece ligada ou desligada mesmo quando a condição de detecção muda.	Ajuste do ponto de comutação inadequado, seleção incorreta da função de abertura/fechamento ou alvo fora das condições de detecção.	Confirme o estado do LED de chaveamento, revise a função selecionada e reajuste o sensor; teste com o alvo e a instalação reais.
A entrada do controlador não reconhece a saída do sensor.	Incompatibilidade entre saída PNP e tipo de entrada, alimentação fora de 10...30 V DC ou ligação incorreta no conector.	Meça a alimentação, confira se a entrada aceita PNP e compare a pinagem M12 com o datasheet oficial.
A comunicação IO-Link não é estabelecida.	Master incompatível com a classe de porta requerida, configuração de porta inadequada ou conexão/configuração incorreta.	Confirme que a porta do master é classe A, verifique a configuração IO-Link e consulte a identificação e os parâmetros do dispositivo no datasheet.
O ponto de comutação varia ou a detecção é instável na aplicação.	Condição de montagem não embutida não respeitada, ajuste inadequado ou variação do alvo e das condições do processo.	Confira a montagem e a posição do sensor, reajuste a distância e compare o comportamento com os limites e condições descritos na ficha do fabricante.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica KI6000 - português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KI6000 e para que tipo de controle ele serve?

É um sensor capacitivo da ifm para detecção, com saída PNP selecionável para abertura ou fechamento. Pode operar em modo SIO ou comunicar por IO-Link.

O que vem junto com o sensor?

A ficha informa que acompanham o produto duas porcas de fixação. A embalagem contém uma peça.

Posso instalar o KI6000 embutido na superfície?

Não; a ficha especifica montagem não embutida. Se o projeto exigir montagem embutida, selecione um modelo cuja ficha declare essa condição.

Ele funciona com uma entrada de CLP NPN?

A saída do KI6000 é PNP, portanto não corresponde diretamente a uma entrada que exija saída NPN. Confirme o tipo de entrada do controlador e a arquitetura elétrica antes da compra.

O LED indica comutação, mas o CLP não muda de estado. O que verifico?

Verifique se a entrada do CLP é compatível com PNP, se há alimentação entre 10 e 30 V DC e se a conexão M12 está ligada conforme o datasheet. Confira também a função de saída selecionada.

A comunicação IO-Link não aparece no master; preciso trocar o sensor?

Antes de substituir, confira se a porta usada é classe A e se o master está configurado para IO-Link. Verifique também a conexão e os dados de identificação do dispositivo indicados na ficha.

Devo comprar este modelo ou procurar um sensor capacitivo com outro tipo de saída?

Escolha o KI6000 quando a aplicação aceitar saída PNP e montagem não embutida M30 x 1,5. Se o controlador exigir outro tipo de saída ou a instalação exigir outra montagem, compare com um modelo que declare esses requisitos.

O KI6000 vem em kit ou posso comprar uma unidade?

A ficha informa embalagem com uma peça e duas porcas de fixação. Não há indicação de um kit com cabos ou master IO-Link.

Como faço o ajuste e quais cuidados devo tomar na instalação?

Use o auxílio de ajuste óptico e os elementos de ajuste do sensor, validando o ponto de comutação na aplicação real. Consulte o datasheet para ligação e o desenho dimensional para a montagem; não exceda os limites ambientais especificados.

O sensor serve para uma aplicação com temperatura ambiente acima de 80 °C?

Não, essa condição excede a faixa ambiente especificada, que termina em 80 °C. A ficha também informa limite próprio para temperatura do fluído; avalie cada condição separadamente.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza o princípio capacitivo para detectar a presença de um alvo; a ficha do produto o classifica como capacitivo.

PNP

Tipo de saída de comutação declarado para o sensor; deve ser compatível com a entrada do dispositivo conectado.

IO-Link

Interface de comunicação ponto a ponto para troca de dados entre o sensor e um master compatível.

Distância nominal de comutação usada como referência para valores de tolerância e histerese especificados.

Montagem não embutida

Condição de instalação indicada para o sensor; a geometria de montagem deve seguir a ficha do fabricante.
