Sensor Capacitivo IFM KI0024 M30 15mm AC/DC

Pré-visualizar: KI0024 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M30 15mm AC/DC IP65

KI0024 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M30 15mm AC/DC IP65

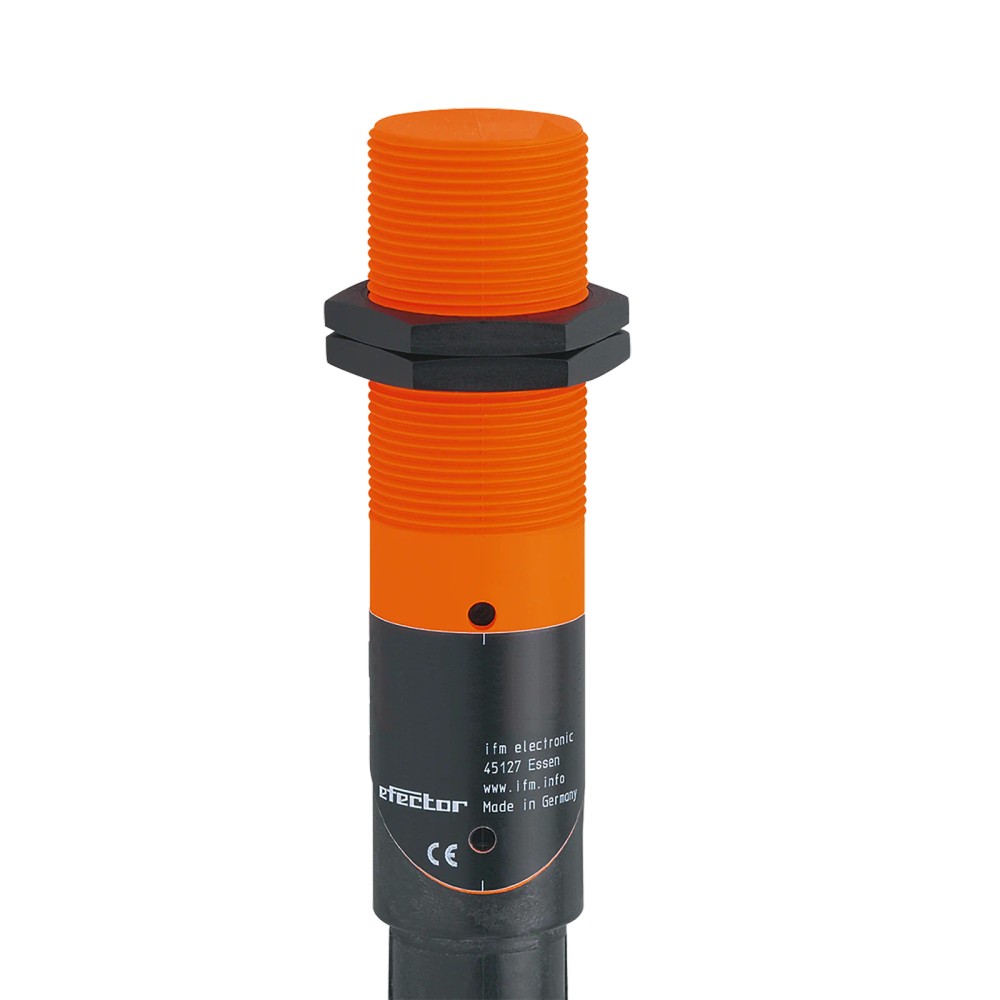

Imagem meramente ilustrativa

R$ 2.217,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI0024
EAN: 4021179146760
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KI0024 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M30 15mm AC/DC IP65"

Destaques do Produto

Tecnologia

Capacitiva

Distância nominal

15 mm, não embutido

Alimentação

20...250 V AC/DC

Saída

Abertura / fechamento selecionável

Montagem

Rosca M30 x 1,5

Proteção do invólucro

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo IFM KI0024, M30 x 1,5, alcance de detecção de 15 mm, AC/DC, IP65

O IFM KI0024 é um sensor capacitivo cilíndrico rosqueável para detecção de nível e objetos. Possui alcance nominal de detecção de 15 mm, montagem não embutida e alimentação de 20 a 250 V AC/DC. A saída de abertura ou fechamento é selecionável; a frequência de comutação é de 25 Hz em AC e 40 Hz em DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Alcance de detecção	15 mm; montagem não embutida
Distância de trabalho	0...12,1 mm
Tensão de operação	20...250 V AC/DC
Função de saída	Abertura / fechamento, selecionável
Frequência de comutação	25 Hz AC / 40 Hz DC
Conexão mecânica	Rosca M30 x 1,5
Grau de proteção	IP65
Temperatura ambiente	-25...70 °C
Dimensões e peso	Comprimento 125 mm; 137 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de nível ou presença de objetos quando o alcance nominal de 15 mm e a montagem não embutida forem adequados à aplicação.
Instalações que aceitem alimentação de 20...250 V AC/DC, saída de abertura/fechamento selecionável e rosca M30 x 1,5.
Ambientes dentro da faixa de temperatura ambiente especificada de -25...70 °C e que exijam grau de proteção IP65.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance nominal superior a 15 mm ou montagem embutida; esses requisitos não correspondem às especificações informadas para o KI0024.
Circuitos que exijam proteção contra curto-circuito, sobrecarga ou inversão de polaridade: essas proteções constam como não disponíveis.
Aplicações cuja frequência de comutação requerida exceda 25 Hz em AC ou 40 Hz em DC.

APLICAÇÕES E USO

Uso indicado no anúncio: detecção capacitiva de nível e de objetos, com alcance nominal de 15 mm e montagem não embutida.
Possibilidade de aplicação em detecção de materiais listados com fatores de correção especificados — vidro, água, cerâmica e PVC — considerando que esses fatores alteram a resposta e que a ficha não define uma distância garantida para cada condição.
A instalação deve respeitar a alimentação de 20...250 V AC/DC, a frequência de comutação correspondente ao tipo de tensão e a temperatura ambiente de -25...70 °C.
O grau IP65 é o limite de proteção informado; a ficha fornecida não detalha condições específicas de imersão, lavagem ou exposição química.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo IFM KI0024, M30 x 1,5, alcance de detecção de 15 mm, AC/DC, IP65, verifique estes pontos:

Escolha o KI0024 quando

A aplicação exigir detecção capacitiva não embutida, alcance nominal de 15 mm, alimentação dentro de 20...250 V AC/DC e montagem rosqueada M30 x 1,5. Confirme também a frequência requerida em relação aos limites de 25 Hz AC e 40 Hz DC.

Busque outra configuração quando

O processo exigir montagem embutida, alcance nominal maior que 15 mm, frequência de comutação acima dos limites especificados ou proteção contra curto-circuito, sobrecarga ou inversão de polaridade, pois esses requisitos não são atendidos conforme os dados disponíveis do KI0024.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Tecnologia de detecção declarada pelo fabricante.
Modelo / SKU	KI0024	Identificação do produto.
Part number	KI0024	Código de peça informado.
GTIN	4021179146760	Identificador comercial do produto.
Marca	IFM	Fabricante indicado na ficha.
Detecção	Nível e objetos	Uso indicado no título do anúncio.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Tipo de tensão	AC/DC	Compatibilidade de alimentação declarada.
Número de fios	2 fios	Configuração de ligação indicada no anúncio.
Terminais	Até 2,5 mm²	Seção de condutor informada para os terminais.
Classe de proteção	II	Classificação elétrica declarada.
Proteção contra sobrecarga	Não	Proteção não disponível segundo a ficha.
Proteção contra curto-circuitos	Não	Proteção não disponível segundo a ficha.
Proteção contra inversão de polaridade	Não	Proteção não disponível segundo a ficha.
Fusível requerido	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção indicado nos dados técnicos.

Saída e comutação
Função de saída	Abertura / fechamento, selecionável	Modo de saída selecionável.
Frequência de comutação AC	25 Hz	Limite informado para alimentação AC.
Frequência de comutação DC	40 Hz	Limite informado para alimentação DC.
Corrente de saída mínima	5 mA	Valor mínimo informado para a saída de comutação.
Corrente residual máxima	2,5 mA a 250 V AC / 1,7 mA a 110 V AC / 1,5 mA a 24 V DC	Valores dependem da tensão indicada.
Queda de tensão máxima da saída AC	10 V	Valor máximo especificado para saída AC.
Queda de tensão máxima da saída DC	8 V	Valor máximo especificado para saída DC.
Corrente constante máxima da saída AC	200 mA; para aplicação UL: 250 / 100 DC	Valores conforme as condições indicadas na ficha; confirme a aplicação específica.
Corrente constante máxima da saída DC	200 mA; para aplicação UL: 250 AC / 100 DC	Valores conforme as condições indicadas na ficha; confirme a aplicação específica.
Corrente máxima de pico da saída	1500 mA; 20 ms / 0,5 Hz	Condição temporal especificada para o valor de pico.

Detecção e faixa de medição
Alcance de detecção	15 mm; não embutido	Alcance nominal e condição de montagem declarados.
Distância de trabalho	0...12,1 mm	Faixa de trabalho especificada.
Distância real de comutação Sr	15 ± 10 % mm	Valor real de comutação e tolerância informados.
Configuração de fábrica da distância de comutação	15 mm	Ajuste de fábrica indicado.
Distância de comutação ajustável	Sim	Ajuste disponível conforme ficha; o produto apresenta potenciômetro.
Histerese	1...15 % de Sr	Faixa especificada em relação à distância real de comutação.
Variação no ponto de comutação	-15...15 % de Sr	Variação indicada em relação a Sr.
Fator de correção	Vidro: 0,4; água: 1; cerâmica: 0,2; PVC: 0,2	Fatores informados para os materiais listados; considerar na avaliação da distância de detecção.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de temperatura de operação declarada.
Grau de proteção	IP65	Grau de proteção especificado para o invólucro; não implica adequação a condições não descritas.
Compatibilidade eletromagnética	EN 60947-5-2	Norma indicada nos dados técnicos.
Imunidade a interferência de radiofrequência conduzida	Sim; imunidade elevada na AF conduzida	Característica declarada pelo fabricante.
MTTF	468 anos	Valor informado na ficha; não equivale a garantia de vida útil em qualquer aplicação.

Dados mecânicos e conexão
Formato	Cilíndrico com rosca	Forma construtiva.
Rosca	M30 x 1,5	Dimensão de montagem mecânica.
Diâmetro do corpo	25 mm	Dimensão informada no anúncio.
Comprimento total	125 mm	Comprimento informado para o produto.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Materiais	Invólucro e tampa da extremidade: PBT; porca e tampas: PC; versão com potenciômetro: PPE	Materiais listados para os componentes correspondentes.
Revestimento do cabo	Ø 7...13 mm	Diâmetro de cabo indicado para a entrada correspondente.
Prensa-cabo	M20 x 1,5	Dimensão indicada nos dados do produto.
Peso	137 g	Massa informada.
Cor	Laranja e preto	Atributo visual informado.
Acabamento	Plástico fosco	Acabamento indicado no anúncio.
Montagem	Rosqueável com porcas de fixação; não embutido	Método de montagem e condição de instalação declarados.

Displays e elementos de operação
Indicador de estado	1 LED amarelo	Indicação de estado de comutação declarada.
Componentes visíveis	LED e potenciômetro	Elementos visíveis informados no anúncio.

Fornecimento e classificação
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Classificação fiscal indicada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há interface de comunicação ou protocolo de dados informado; o produto é especificado como sensor com saída de comutação.

Conexões

Elétrica Alimentação de 20...250 V AC/DC; conexão elétrica por terminais com seção de até 2,5 mm². Número de fios informado: 2. Função de saída de abertura/fechamento selecionável. Verifique o esquema elétrico do fabricante e os requisitos do circuito antes da ligação; não há proteção contra curto-circuito, sobrecarga ou inversão de polaridade.

Processo Montagem mecânica por rosca M30 x 1,5, não embutida. O invólucro tem comprimento de 125 mm. Não é informada uma conexão de processo específica além da montagem rosqueada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito com alimentação AC ou DC entre 20 e 250 V e frequência de comutação dentro do limite correspondente.	✓	A faixa de operação informada é 20...250 V AC/DC; a frequência é 25 Hz em AC e 40 Hz em DC.
Instalação que requer rosca M30 x 1,5 e montagem não embutida.	✓	Essas são as características mecânicas declaradas para o KI0024.
Aplicação que exige protocolo de comunicação industrial ou saída de dados digital de rede.	✗	Não há protocolo ou interface de comunicação informado; a ficha descreve uma saída de comutação.
Circuito que depende da proteção integrada contra curto-circuito, sobrecarga ou inversão de polaridade.	✗	Os dados do produto indicam que essas proteções não estão disponíveis.
Operação fora da faixa de temperatura ambiente de -25...70 °C.	✗	A condição estaria fora da faixa de temperatura especificada.

INSTALAÇÃO

Como instalar o Sensor capacitivo IFM KI0024, M30 x 1,5, alcance de detecção de 15 mm, AC/DC, IP65

Confirme que o requisito de detecção é capacitivo, não embutido e compatível com o alcance nominal informado.
Verifique espaço disponível para o corpo de 125 mm e compatibilidade mecânica com a rosca M30 x 1,5.
Instale o sensor com as porcas de fixação fornecidas e posicione-o conforme a geometria da aplicação; consulte o desenho dimensional do fabricante.
Confirme que a alimentação do circuito está entre 20...250 V AC/DC e selecione a configuração de abertura ou fechamento necessária.
Faça a ligação nos terminais de até 2,5 mm² seguindo o esquema elétrico do datasheet; considere que não há proteção contra curto-circuito, sobrecarga ou inversão de polaridade.
Após energizar, verifique a indicação do LED e ajuste a distância de comutação pelo potenciômetro, se necessário, sem exceder os limites especificados.

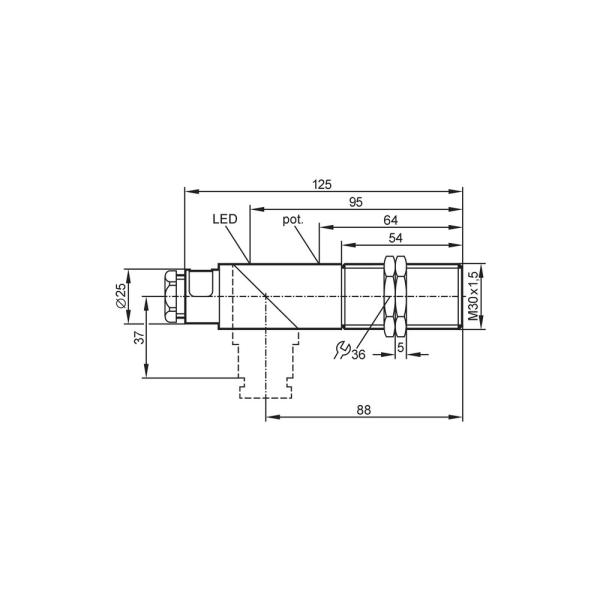

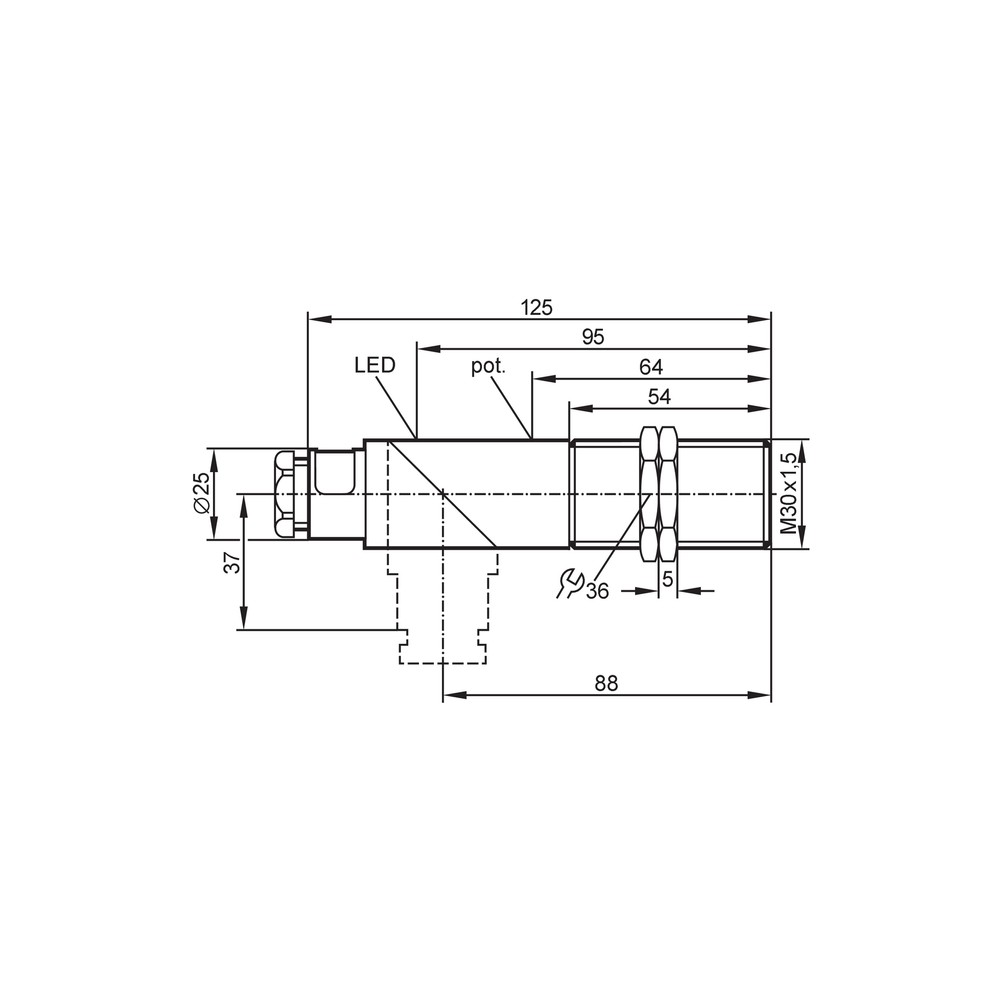

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do objeto ou nível esperado.	Distância de instalação, ajuste de sensibilidade ou fator de correção do material pode afetar a detecção.	Confira o espaçamento em relação à distância de trabalho, verifique o ajuste do potenciômetro e considere os fatores de correção do material na ficha.
O estado de saída não corresponde à lógica esperada pelo circuito.	A função de abertura/fechamento pode estar selecionada de forma diferente da requerida.	Verifique a configuração da saída e compare com a lógica elétrica prevista no esquema do fabricante.
O LED não indica comutação.	Pode haver alimentação fora da faixa, ligação incorreta ou ausência da condição de detecção.	Meça a alimentação nos terminais, confirme a ligação pelo datasheet e teste a presença do alvo dentro da distância de trabalho.
A saída apresenta comportamento instável ou o circuito não opera como esperado.	Carga ou circuito incompatível com os limites de corrente, corrente residual ou queda de tensão da saída.	Compare os valores do circuito com os limites de saída especificados para AC ou DC e verifique a corrente residual e a queda de tensão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados KI0024-02 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KI0024 e para que tipo de detecção serve?

É um sensor capacitivo destinado à detecção de nível e objetos. A instalação é não embutida e o alcance nominal informado é 15 mm.

Qual alimentação e conexão mecânica esse sensor exige?

A alimentação especificada é de 20...250 V AC/DC. A montagem mecânica é por rosca M30 x 1,5; isso não define, por si só, a compatibilidade elétrica com qualquer controlador.

O que acompanha o produto?

A ficha informa duas porcas de fixação e uma peça por embalagem.

Este sensor serve para uma aplicação que exige montagem embutida?

Não conforme a especificação disponível: o KI0024 é indicado como não embutido. Para montagem embutida, selecione um modelo cuja ficha declare essa condição.

Posso usar o KI0024 se preciso de proteção contra curto-circuito?

Não conte com essa proteção integrada: os dados do produto indicam que a proteção contra curto-circuitos não está disponível. Verifique as proteções necessárias ao circuito e consulte o datasheet para a ligação.

O sensor parou de detectar; o que verifico antes de substituí-lo?

Confira a alimentação, a distância do alvo e o ajuste do potenciômetro. Considere também o fator de correção do material detectado e verifique a indicação do LED.

A saída está acionando no sentido inverso do esperado; o que pode ser?

A função de abertura ou fechamento pode estar selecionada de forma diferente da lógica requerida. Confirme a configuração da saída e compare a ligação com o esquema do fabricante.

Quando escolher este sensor em vez de outro modelo?

Escolha o KI0024 quando os requisitos forem detecção capacitiva não embutida, alcance nominal de 15 mm e alimentação de 20...250 V AC/DC. Para montagem embutida, maior frequência de comutação ou proteções integradas que ele não oferece, procure uma versão cuja ficha atenda a esses requisitos.

Que cuidados devo ter na instalação elétrica?

Use condutores de até 2,5 mm² e siga o esquema de ligação do datasheet. A ficha também especifica fusível miniatura rápido de até 2 A conforme IEC 60127-2, folha 1.

Há esquema de ligação ou vídeo de instalação disponível nos dados do produto?

Há um datasheet oficial listado, mas não foi fornecido um URL separado de diagrama de ligação ou vídeo. Consulte a folha de dados do fabricante para o esquema elétrico.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza o princípio capacitivo para detectar a presença de objetos ou nível, conforme a aplicação.

Montagem não embutida

Condição de montagem declarada para o sensor; deve ser considerada no posicionamento e na instalação.

Histerese

Diferença entre os pontos de comutação e de retorno, expressa na ficha como percentual de Sr.

Distância real de comutação usada como referência para especificações percentuais do sensor.

IP65

Grau de proteção do invólucro especificado para o produto; consulte o fabricante para limites de uso em condições ambientais particulares.
