Cabo de Conexão Fêmea IFM EVT096

Pré-visualizar: EVT096 IFM - Cabo de Conexão Fêmea IFM Indústria Alimentícia 15m PVC IP69K

EVT096 IFM - Cabo de Conexão Fêmea IFM Indústria Alimentícia 15m PVC IP69K

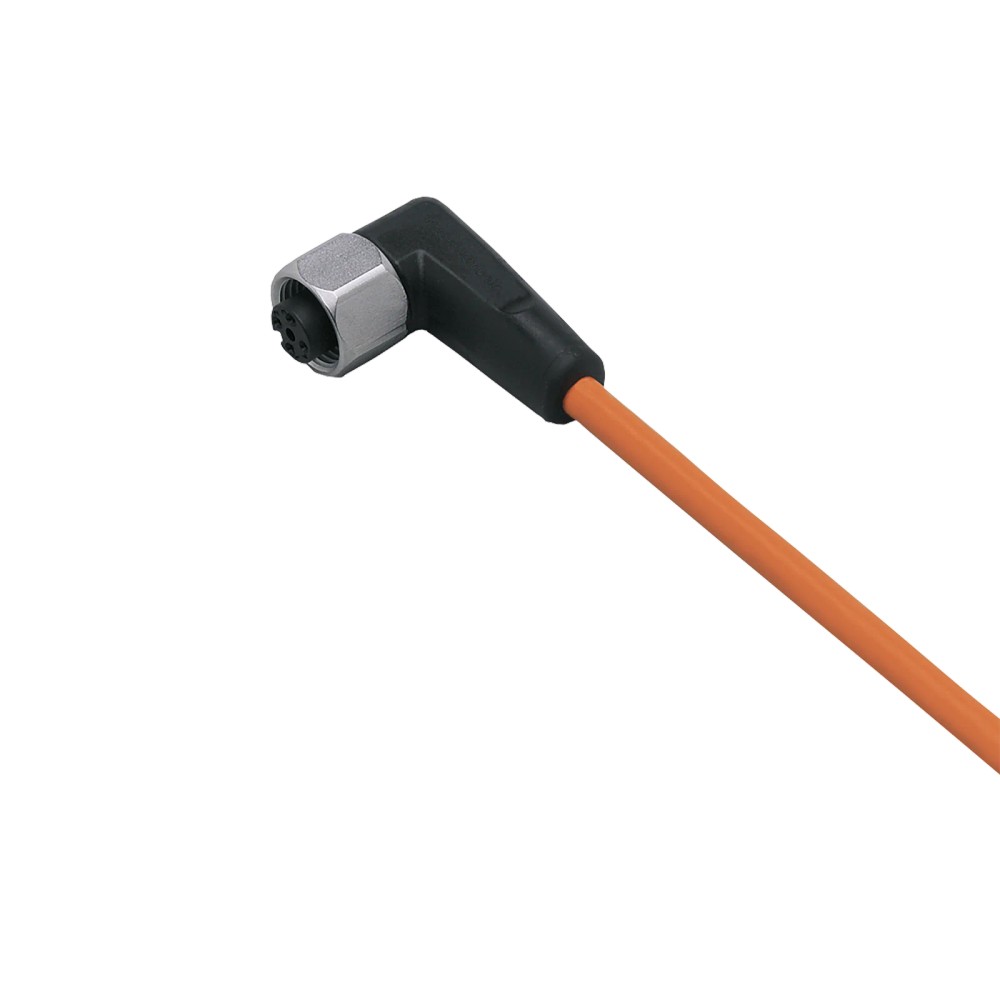

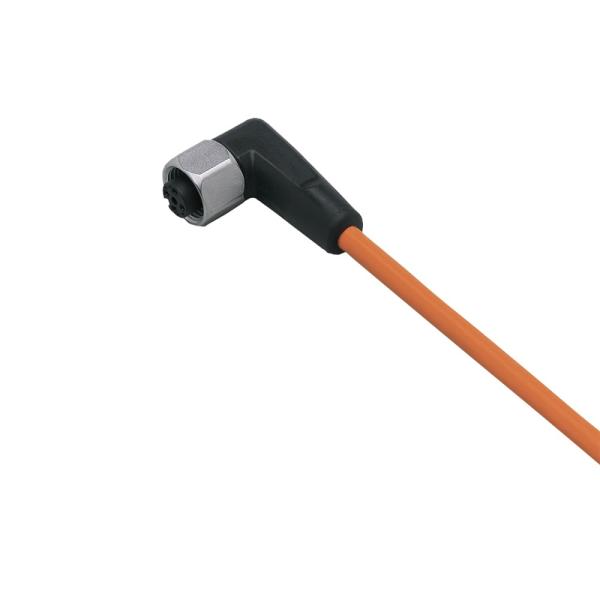

Imagem meramente ilustrativa

R$ 365,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT096
EAN: 4021179239073
NCM do produto: 85444200

Destaques do Produto Comprimento 15 m...mais

Fechar menu

Saiba mais sobre: "EVT096 IFM - Cabo de Conexão Fêmea IFM Indústria Alimentícia 15m PVC IP69K"

Destaques do Produto

Comprimento

15 m

Conector

Fêmea M12 angular, codificação A, 4 contatos

Proteção

IP65, IP67, IP68 e IP69K

Cabo

PVC laranja, 4 x 0,34 mm²

Uso ambiental

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVT096 com conector fêmea M12 angular, 15 m, PVC, IP69K

O IFM EVT096 é um cabo de conexão com conector fêmea para uso em áreas úmidas e higiênicas da indústria de alimentos. Possui conector M12 angular de 4 contatos, cabo de 15 m em PVC e graus de proteção IP65, IP67, IP68 e IP69K. É livre de silicone e tem contatos banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT096
Tipo de conexão	Conector fêmea M12 angular, codificação A
Contatos	4, banhados a ouro
Comprimento do cabo	15 m
Material e cor do cabo	PVC, laranja
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	10…36 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-25…100 °C
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões que requerem cabo de 15 m e conector fêmea M12 angular, codificação A, com 4 contatos.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação informada para o produto.
Aplicações que requerem cabo em PVC, sem silicone e com contatos banhados a ouro.

⚠ Considere outro se precisa de:

Não selecione este cabo sem confirmar que o equipamento correspondente utiliza conector M12 macho compatível, codificação A e arranjo elétrico apropriado.
Não use os graus IP como substitutos da verificação das condições reais de instalação, montagem e acoplamento.
Para aplicações fora das condições ambientais, de movimento ou elétricas indicadas na ficha, valide a adequação com o datasheet do fabricante.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexão em áreas úmidas e higiênicas da indústria de alimentos.
Possibilidade de uso em instalação móvel somente dentro das condições informadas para temperatura, velocidade, aceleração, percurso e raio de flexão; valide a configuração real com o datasheet.
A ficha declara graus IP65, IP67, IP68 e IP69K. A aplicação concreta depende da montagem, do acoplamento e das condições de exposição; os graus IP não substituem essa validação.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVT096 com conector fêmea M12 angular, 15 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT096

Quando forem necessários 15 m de cabo, conector fêmea M12 angular codificado A com 4 contatos e aplicação em área úmida ou higiênica da indústria de alimentos.

Confirme a conexão antes de comprar

Verifique no dispositivo a contraparte M12, o gênero, a codificação e a atribuição elétrica dos contatos. A ficha do cabo não identifica um dispositivo específico compatível.

Avalie o ambiente e o movimento

Compare temperatura, grau de proteção requerido, flexão e deslocamento com os limites e condições indicados no datasheet. Para condições não informadas ou acima desses valores, consulte o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do produto no anúncio.
Modelo	EVT096	Código do modelo.
Part number do anúncio	EVT096	Identificação apresentada nos dados primários do anúncio.
Part number do catálogo	ADOAH043VAS0015E04	Identificação apresentada no conjunto de dados do catálogo.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de componente.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação explicitamente indicada na ficha.
Função elétrica	PNP	Característica indicada nos dados técnicos; não define protocolo de comunicação.

Conexão elétrica
Conexão do soquete	1 x M12, angular, codificação A	Tipo, geometria e codificação indicados para o conector fêmea.
Número de contatos	4	Contatos do soquete.
Revestimento dos contatos	Banhados a ouro	Característica declarada para os contatos.
Tensão de operação	10…36 V DC	Faixa de tensão informada na ficha.
Capacidade de carga total	4 A	Limite total informado; não representa necessariamente a corrente admissível por contato.
Classe de proteção	II	Classe de proteção indicada nos dados do produto.
Indicador em operação	1 LED verde	Elemento de indicação informado para operação.
Indicador de estado de chaveamento	2 LEDs amarelos	Elementos de indicação informados para o estado de chaveamento.

Cabo
Comprimento	15 m	Comprimento nominal informado.
Material do revestimento	PVC	Material indicado para o cabo.
Cor	Laranja	Cor indicada na especificação do cabo.
Diâmetro externo	4,9 mm	Dimensão indicada para o cabo.
Seção e composição	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção dos condutores conforme especificação do cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores indicada na ficha; conferir a atribuição elétrica no datasheet.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Raio mínimo indicado para aplicação flexível; não confundir com o raio para instalação fixa.
Ciclos de curvatura	> 1 milhão	Valor declarado para ciclos de curvatura.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada na ficha; observar também os limites de movimento especificados.
Esforço de torção	±180°/m	Valor indicado para o esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s	Condição informada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Proteção e materiais do conector
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus indicados na ficha; a proteção efetiva requer instalação e acoplamento adequados.
Livre de silicone	Sim	Característica declarada para o produto.
Material do corpo do conector	PVC, preto transparente	Material e aparência especificados para o corpo do soquete.
Material da porca de bloqueio	1.4404, aço inoxidável 316L	Material indicado para o bloqueio.
Material da vedação	EPDM	Material indicado para a vedação.
Torque máximo de aperto	0,6…1,5 Nm	Faixa indicada para o aperto da conexão.

Condições ambientais
Temperatura ambiente	-25…100 °C	Faixa indicada para temperatura ambiente.
Temperatura ambiente em movimento	5…100 °C	Faixa indicada para uso móvel.
Observação cULus sobre temperatura	Até 50 °C	Limite indicado na observação cULus da ficha.

Dados mecânicos e logísticos
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões apresentadas nos dados do catálogo.
Peso	561,5 g	Peso informado nos atributos do catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
GTIN	4021179239073	Identificador comercial informado.
NCM	8544.42.00	Classificação informada nos dados do catálogo.
MTTF	20.027 anos	Valor registrado nos atributos do catálogo; consultar a documentação do fabricante para condições de referência.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação específico.

• A função elétrica indicada é PNP; isso não identifica, por si só, um protocolo de comunicação.

Conexões

Elétrica Soquete fêmea M12 angular, codificação A, com 4 contatos banhados a ouro. Cabo de 15 m, PVC, 4 x 0,34 mm². Tensão de operação informada: 10…36 V DC; capacidade de carga total: 4 A. Confirmar pinagem e função dos contatos no datasheet e no equipamento correspondente.

Processo Não se aplica: trata-se de um cabo de conexão, não de uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com contraparte M12 macho, codificação A, 4 contatos e atribuição elétrica compatível	✓	A ficha especifica um soquete fêmea M12 angular, codificação A, com 4 contatos. A compatibilidade elétrica depende também da pinagem e da função dos contatos no equipamento.
Equipamento cuja conexão ou atribuição de contatos não foi confirmada	✗	A ficha do cabo não identifica um dispositivo específico nem detalha a pinagem funcional completa; confirme esses dados antes da ligação.
Aplicação que requer comprimento de cabo superior a 15 m	✗	O comprimento especificado para este produto é 15 m.
Aplicação em área úmida ou higiênica da indústria de alimentos, com conexão corretamente montada	✓	Essa aplicação é informada para o produto, que apresenta graus de proteção IP65, IP67, IP68 e IP69K. A proteção efetiva depende da instalação e do acoplamento.
Aplicação com temperatura ambiente fora de -25…100 °C	✗	A faixa de temperatura ambiente informada para o produto é -25…100 °C; a ficha também apresenta observação cULus de até 50 °C.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVT096 com conector fêmea M12 angular, 15 m, PVC, IP69K

Confirme que o equipamento possui contraparte compatível com o conector fêmea M12 angular, codificação A e 4 contatos.
Consulte o datasheet e a documentação do equipamento para confirmar a atribuição elétrica dos contatos antes de energizar.
Desenergize o circuito e verifique se a faixa de tensão e a capacidade de carga total são compatíveis com a aplicação.
Inspecione o conector, a vedação e as superfícies de acoplamento; mantenha-os limpos e sem danos antes da conexão.
Acople o conector corretamente e respeite o torque de aperto indicado de 0,6…1,5 Nm.
Instale o cabo sem exceder os limites aplicáveis de flexão, torção e movimento; verifique o funcionamento e a integridade do acoplamento antes de operar.

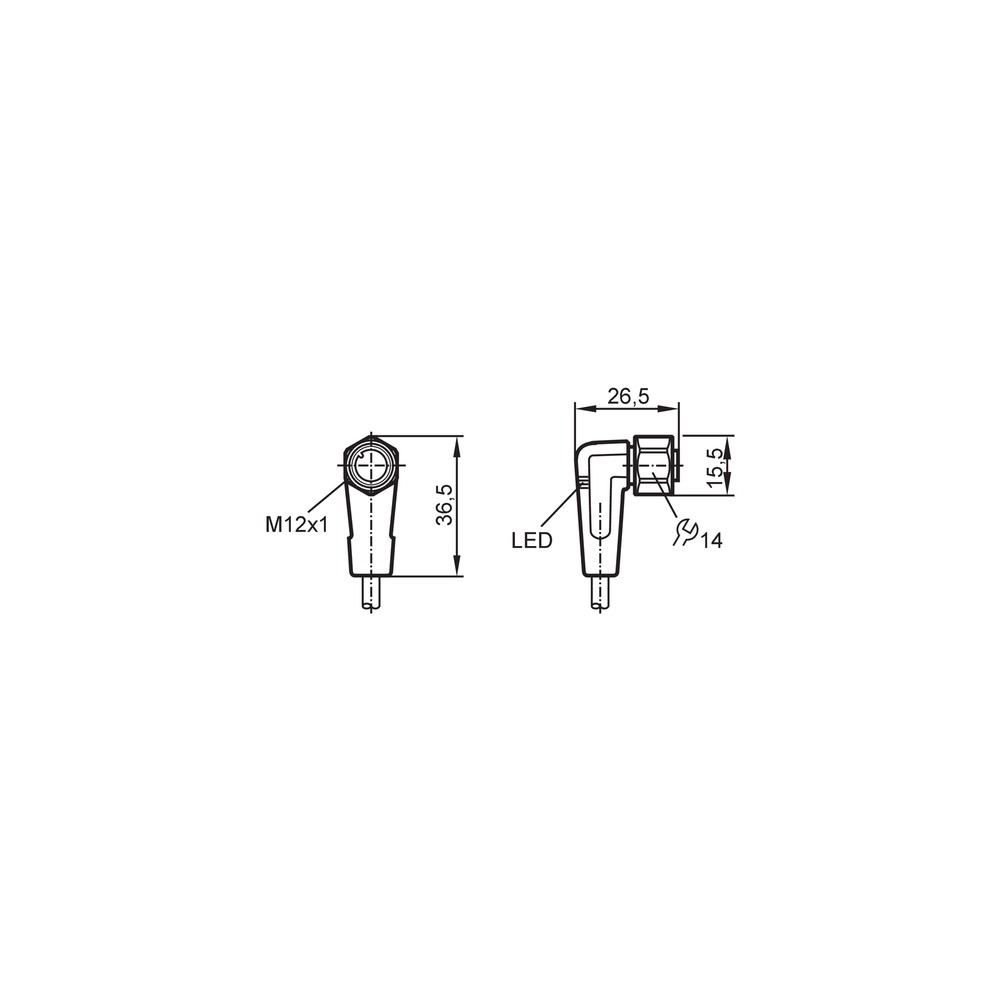

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Possível incompatibilidade de pinagem, função dos contatos, tensão ou conexão elétrica.	Compare a atribuição dos contatos do equipamento com o datasheet do EVT096 e verifique a tensão aplicada, respeitando a faixa de 10…36 V DC.
Intermitência quando o cabo se movimenta.	Possível dano no cabo ou nos condutores por flexão, torção, esmagamento ou instalação fora das condições de movimento especificadas.	Inspecione o trajeto e o revestimento, observe se a falha coincide com o movimento e compare a instalação com os limites de flexão e movimento da ficha.
Entrada de umidade ou perda de proteção no ponto de conexão.	Acoplamento incompleto, vedação danificada ou montagem incorreta.	Desenergize e inspecione o acoplamento e a vedação; confirme o estado das superfícies e o torque de aperto indicado.
A conexão fica solta ou apresenta mau contato.	Conector não acoplado corretamente, bloqueio frouxo ou dano mecânico na conexão.	Verifique o assentamento do conector, o bloqueio, a vedação e a integridade dos contatos; não force peças danificadas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT096 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT096 e para que serve?

É um cabo de conexão com conector fêmea M12 angular, destinado à conexão de equipamentos. A aplicação informada é em áreas úmidas e higiênicas da indústria de alimentos.

Que conexão e configuração elétrica ele tem?

O EVT096 possui soquete M12 angular, codificação A, com 4 contatos banhados a ouro. Confirme a pinagem e as funções dos contatos no datasheet e na documentação do equipamento.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão com conector fêmea EVT096. Não há acessórios adicionais listados.

Posso ligar este cabo em qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer conector M12. Verifique se a contraparte é macho, possui codificação A e 4 contatos, e confirme também a atribuição elétrica.

Ele serve para uma tensão acima de 36 V DC?

A ficha informa operação de 10…36 V DC. Não use essa especificação como confirmação para tensões superiores; consulte o fabricante para outra condição.

Posso usar o EVT096 fora da faixa de temperatura indicada?

A faixa de temperatura ambiente informada é -25…100 °C, e a faixa para uso móvel é 5…100 °C. A ficha também registra uma observação cULus de até 50 °C.

O equipamento não funciona depois de conectar o cabo; o que verifico antes de trocar?

Verifique se o conector está totalmente acoplado e se a tensão e a atribuição dos contatos correspondem às do equipamento. A ficha não identifica um dispositivo específico, portanto consulte também o esquema do equipamento.

O sinal falha quando o cabo se move; o cabo pode estar danificado?

Uma falha intermitente durante o movimento pode estar relacionada a dano ou a instalação fora dos limites de flexão e movimento. Inspecione o cabo e compare o percurso com as condições especificadas no datasheet antes de substituí-lo.

Como devo apertar a conexão M12 durante a instalação?

A ficha indica torque máximo de aperto de 0,6…1,5 Nm. Confirme que o conector está corretamente alinhado e acoplado antes de apertar.

Devo comprar o cabo completo ou apenas um conector?

O EVT096 é fornecido como cabo de conexão com conector fêmea, com comprimento especificado de 15 m. A ficha não lista conectores avulsos como parte deste produto; compare o cabo completo com a necessidade de conexão e comprimento da instalação.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da codificação mecânica do conector M12; deve corresponder à codificação da contraparte. (Ref.: conexão elétrica - soquete)

Grau de proteção IP

Classificação de proteção declarada para o produto; a ficha informa IP65, IP67, IP68 e IP69K. A instalação e o acoplamento influenciam a proteção efetiva. (Ref.: grau de proteção)

Raio de flexão

Raio mínimo indicado para a curvatura do cabo em aplicação flexível, calculado como 10 vezes o diâmetro do cabo. (Ref.: raio de flexão em aplicação flexível)

Capacidade de carga total

Limite de carga total indicado para o produto; não deve ser interpretado automaticamente como corrente admissível por contato. (Ref.: capacidade de carga total)

PNP

Função elétrica indicada na ficha para o produto; não identifica por si só um protocolo de comunicação nem substitui a conferência da pinagem. (Ref.: função elétrica)
