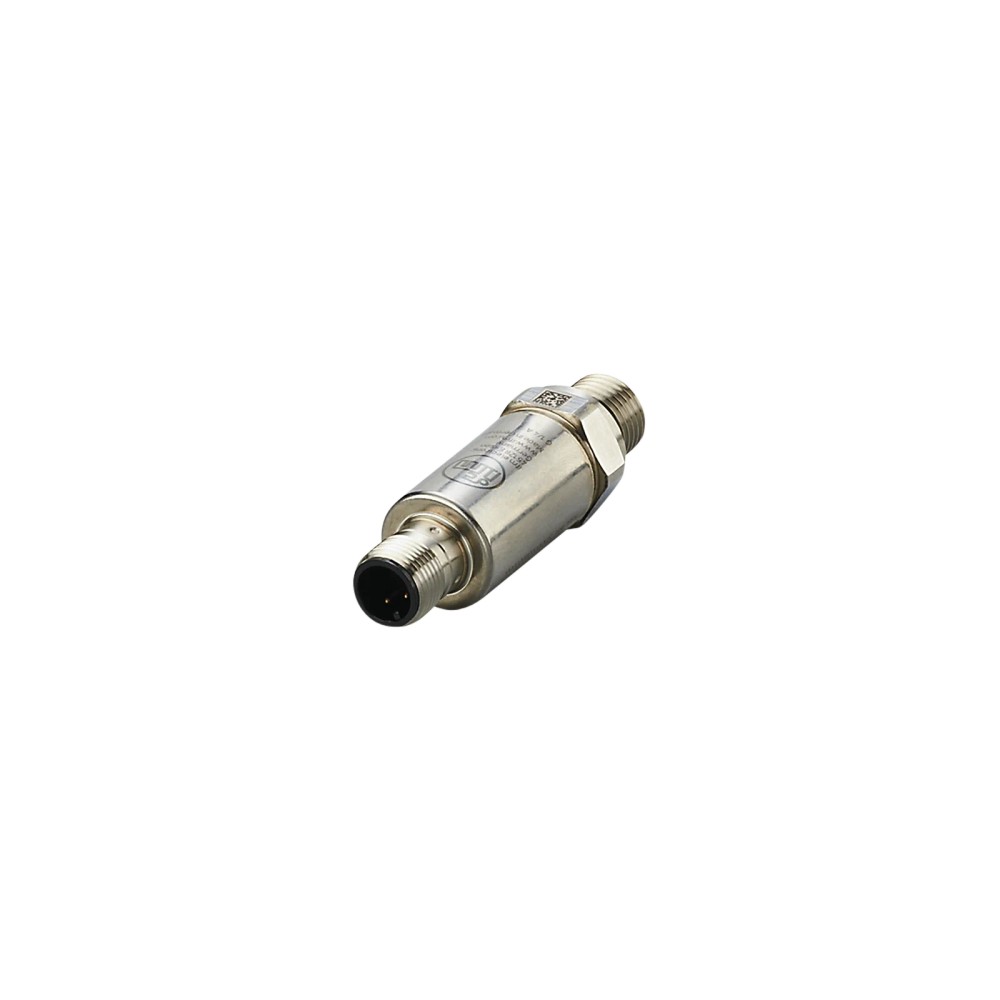

Imagem meramente ilustrativa

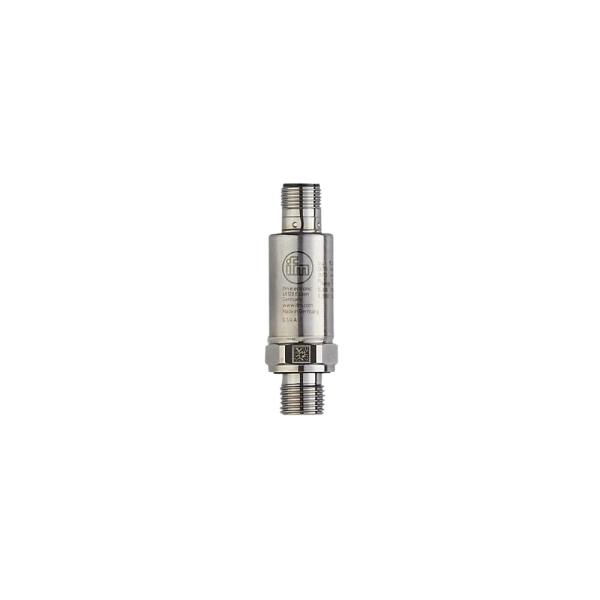

Imagem meramente ilustrativa

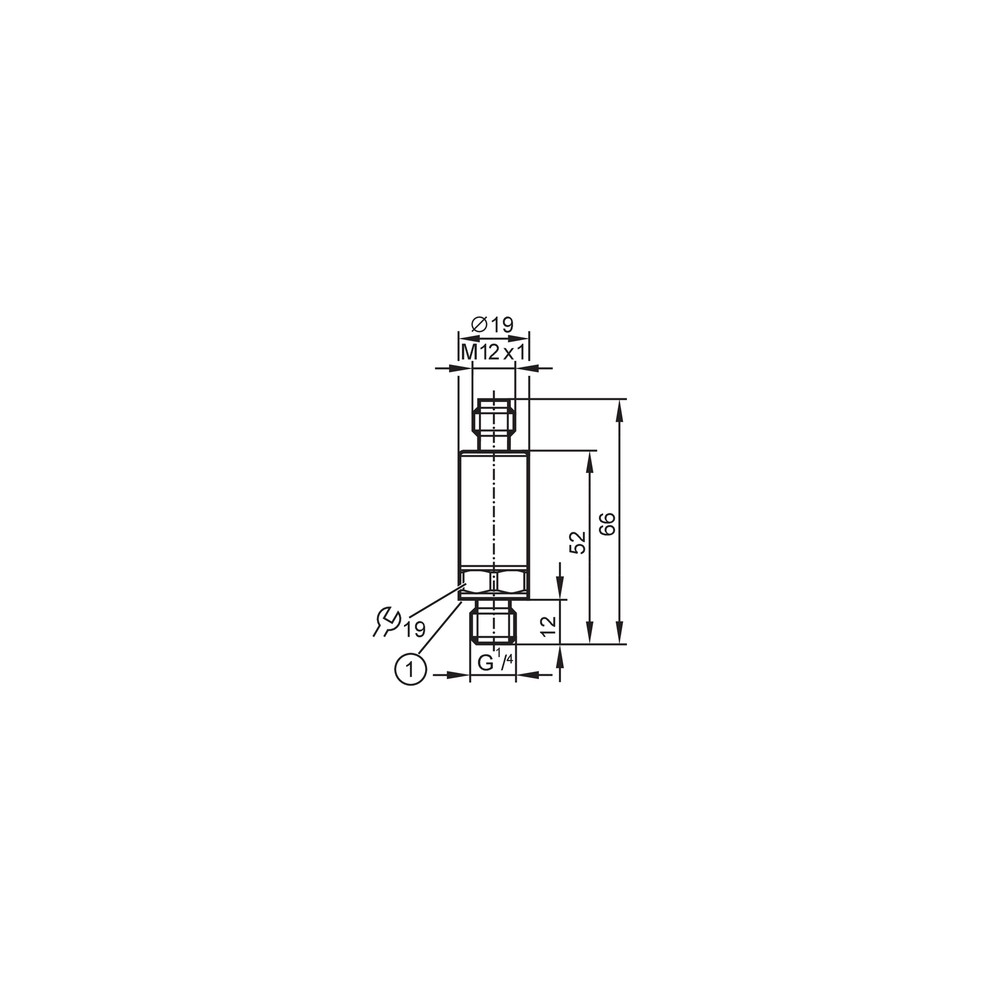

Imagem meramente ilustrativa

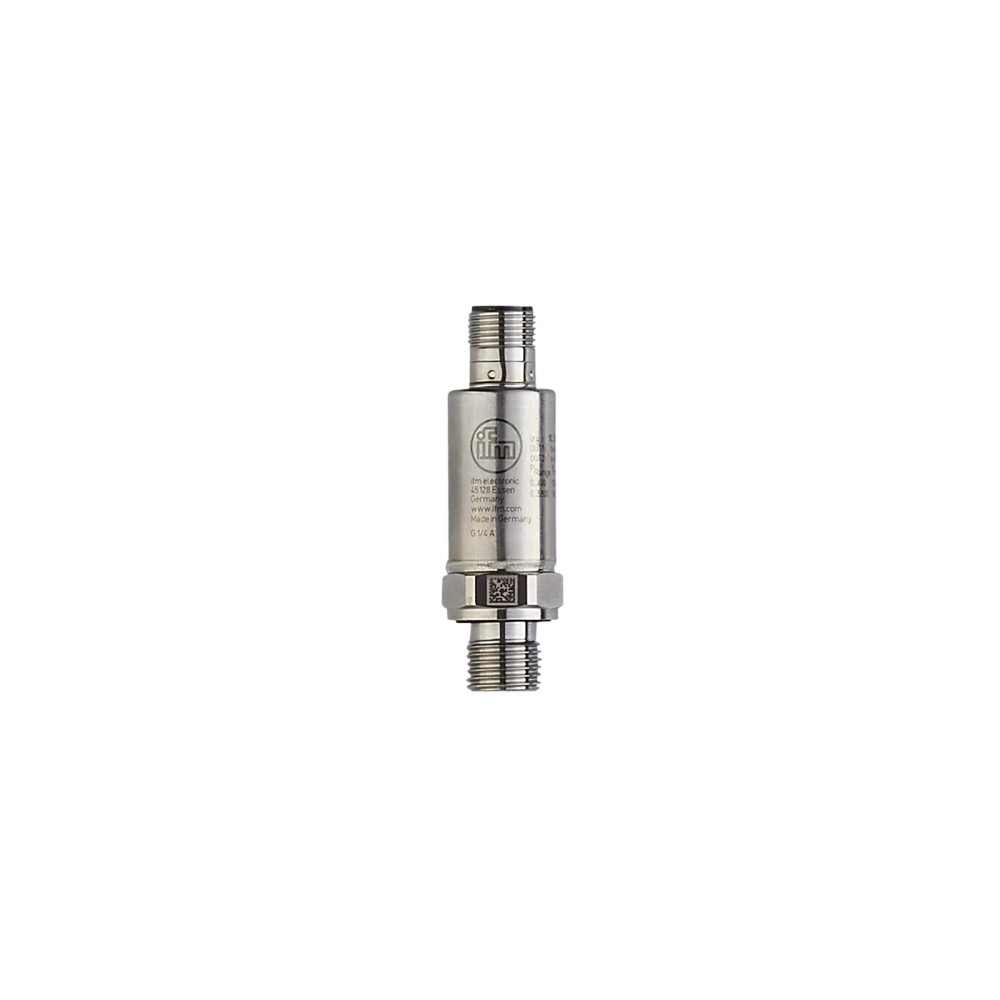

Imagem meramente ilustrativa
- Referência do fabricante: PV8004
- EAN: 4021179326308
- NCM do produto: 90262090
Destaques do Produto
Faixa de Medição...mais
Saiba mais sobre: "PV8004 IFM - Pressostato ifm Monitoramento pressão -1/10bar IO-Link G1/4"
Destaques do Produto
Faixa de Medição
-1...10 bar
Conexão
G 1/4
Protocolo
IO-Link
Saídas
2 Digitais
Grau de Proteção
IP 67 / IP 69K
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o PV8004 IFM - Pressostato eletrônico com IO-Link, faixa -1 a 10 bar
O PV8004 é um pressostato eletrônico de alta precisão para monitoramento de pressão relativa em fluidos líquidos e gasosos. Utiliza célula de medição de filme fino metálico e suporta comunicação IO-Link para integração avançada. Com construção robusta, oferece duas saídas digitais configuráveis e proteção IP 67 / IP 69K, ideal para ambientes industriais exigentes.
PRINCIPAIS ESPECIFICAÇÕES
| Faixa de medição | -1...10 bar |
| Conexão de processo | G 1/4 rosca externa |
| Comunicação | IO-Link |
| Saídas | 2 digitais |
| Grau de proteção | IP 67 / IP 69K |
| Tensão de operação | 18...30 V DC |
| Temperatura de operação | -40...90 °C |
| Elemento de medição | Filme fino metálico |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas hidráulicos industriais
- Monitoramento de gases compatíveis
- Sistemas de automação com protocolo IO-Link
- Ambientes que exigem proteção IP 69K
⚠ Considere outro se precisa de:
- Aplicações com fluidos que corroem aço inoxidável 1.4542 e 1.4404
- Ambientes com temperaturas do fluido fora de -40 a 90 °C
- Sistemas com picos de pressão acima de 300 bar
- Aplicações de vácuo abaixo de -1000 mbar
APLICAÇÕES E USO
- Monitoramento de pressão em circuitos hidráulicos industriais.
- Controle de pressão em sistemas pneumáticos.
- Monitoramento de fluidos de resfriamento em máquinas.
- Aplicações que requerem diagnóstico via IO-Link.
COMO ESCOLHER
Antes de comprar o PV8004 IFM - Pressostato eletrônico com IO-Link, faixa -1 a 10 bar, verifique estes pontos:
Escolha este produto se:
Necessita de monitoramento de pressão em aplicações industriais com interface digital, flexibilidade de saídas digitais (PNP/NPN) e alta resistência a condições ambientais externas.
Busque outra opção se:
Sua aplicação exige faixas de pressão diferentes de -1...10 bar, conexões de processo que não sejam G 1/4, ou se o fluido for quimicamente incompatível com aço inox 1.4542/1.4404.
ESPECIFICAÇÕES TÉCNICAS
| Faixa de medição | ||
|---|---|---|
| Faixa de medição | -1...10 bar | Faixa operacional nominal do sensor |
| Tipo de pressão | Pressão relativa | Referência à pressão atmosférica |
| Resistência à pressão | 25 bar | Limite de sobrecarga estática |
| Pressão de ruptura | 300 bar | Limite mecânico de segurança |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18...30 DC V | Faixa de alimentação permitida |
| Consumo de corrente | < 15 mA | Consumo máximo em operação |
| Classe de proteção | III | Isolamento elétrico |
| Saídas | ||
|---|---|---|
| Quantidade de saídas | 2 | Capacidade de comutação |
| Tipo de saída | PNP/NPN | Configuração da lógica de saída |
| Frequência de comutação | < 130 Hz | Velocidade máxima de comutação |
| Interface | ||
|---|---|---|
| Interface | IO-Link | Protocolo de comunicação |
| Revisão IO-Link | 1.1 | Versão do protocolo |
| Tipo de transferência | COM2 (38,4 kBaud) | Velocidade de transmissão |
| Dados mecânicos | ||
|---|---|---|
| Conexão de processo | G 1/4 rosca externa | Conexão mecânica padrão |
| Materiais em contato | 1.4542, 1.4404, PEI | Materiais compatíveis com fluidos |
| Torque de aperto | 25...35 Nm | Recomendação para instalação |
| Grau de proteção | IP 67, IP 69K | Proteção contra fluidos e partículas |
COMPATIBILIDADE
Comunicação
• IO-Link (Protocolo 1.1)
• COM2 (38,4 kBaud)
Conexões
Elétrica
M12, 4 pinos, codificação A
Processo
G 1/4 rosca externa (DIN EN ISO 1179-2)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambientes com alta umidade e jato de água | ✓ | O grau de proteção IP 69K garante alta resistência contra jatos de água e limpeza pesada. |
| Aplicações com fluidos agressivos (ácidos fortes) | ✗ | Os materiais de contato (1.4542, 1.4404) possuem limitações de resistência química. |
| Integração com CLP sem mestre IO-Link | ✓ | O dispositivo pode ser utilizado como pressostato digital padrão (PNP/NPN) sem necessidade do protocolo IO-Link. |
INSTALAÇÃO
Como instalar o PV8004 IFM - Pressostato eletrônico com IO-Link, faixa -1 a 10 bar
- Verifique a compatibilidade do fluido com o aço inoxidável do sensor.
- Limpe a rosca do local de instalação para garantir a vedação.
- Insira o sensor na conexão G 1/4.
- Aplique o torque de aperto entre 25 e 35 Nm.
- Conecte o cabo M12 de 4 pinos conforme o diagrama elétrico.
- Configure os parâmetros operacionais via interface IO-Link ou diretamente no controlador.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Ausência de sinal ou falha de comunicação. | Curto-circuito no cabeamento ou inversão de polaridade. | Verificar continuidade dos pinos do conector M12 e tensão de alimentação. |
| Leitura estática ou falha permanente do elemento de medição. | Sobrepressão acima do limite de 300 bar ou vácuo excessivo. | Checar se o processo excedeu os limites nominais do dispositivo. |
| Vazamento na conexão G 1/4. | Falha na vedação ou torque incorreto na instalação. | Inspecionar vedação FKM e reapertar com torque entre 25-35 Nm. |
| Comportamento inesperado das saídas digitais. | Configuração errônea dos parâmetros IO-Link. | Acessar as configurações do dispositivo via IO-Link e validar os setpoints. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o PV8004 e para que serve?
Este é um pressostato eletrônico industrial com interface IO-Link, projetado para monitorar pressão relativa de fluidos líquidos e gasosos.
O que acompanha o produto na embalagem?
O sensor acompanha apenas o corpo do pressostato. Cabos de conexão M12, conectores e acessórios de fixação mecânica devem ser adquiridos separadamente conforme a necessidade da instalação.
O produto pode ser usado em qualquer fluido?
Não, este modelo não é adequado para fluidos corrosivos que ataquem aço inoxidável 1.4542 ou 1.4404, nem para temperaturas de operação fora da faixa de -40 a 90 °C.
Existem restrições de pressão para o sensor?
Não utilize este sensor em aplicações onde a pressão de ruptura exceda 300 bar ou onde o vácuo absoluto seja inferior a -1000 mbar, pois isso causará falha mecânica permanente.
O sensor não responde. O que verificar primeiro?
Se não houver sinal de saída, verifique primeiramente a integridade do cabo M12 e se os pinos estão corretamente alinhados e sem corrosão.
O que fazer se a medição parecer imprecisa?
Sintomas de desvio nas leituras podem indicar acúmulo de sedimentos na membrana ou desalinhamento mecânico, exigindo limpeza da conexão de processo ou recalibração via IO-Link.
Devo escolher a versão IO-Link ou analógica?
O IO-Link oferece diagnóstico avançado e configuração remota, enquanto saídas analógicas tradicionais oferecem apenas um sinal contínuo. Escolha o IO-Link se precisar de dados de diagnóstico e integração digital.
Preciso comprar peças adicionais para funcionar?
Sim, o PV8004 é uma unidade completa e não requer a compra de kits adicionais para seu funcionamento básico, bastando conectá-lo ao CLP ou mestre IO-Link.
Quais os cuidados na instalação mecânica?
Aplique um torque entre 25 e 35 Nm na rosca G 1/4. Certifique-se de utilizar a vedação adequada na conexão de processo para evitar vazamentos.
Como funciona o processo de compra deste sensor?
A IFM realiza o faturamento e a logística diretamente. A intermediação pela Melhor Indústria simplifica o processo de compra sem necessidade de cotações complexas.
GLOSSÁRIO TÉCNICO
IO-Link
Protocolo de comunicação ponto a ponto que permite parametrização e transmissão de dados entre sensores e mestres (Ref.: Interface de comunicação)
Pressão Relativa
Medição de pressão baseada na pressão atmosférica ambiente (Ref.: Tipo de pressão)
Célula de Filme Fino
Elemento sensor que utiliza tecnologia de deposição metálica para conversão de pressão em sinal elétrico (Ref.: Elemento de medição)
IP 69K
Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura (Ref.: Grau de proteção)
PNP/NPN
Configuração de saída digital que define a lógica de comutação do sinal elétrico (Ref.: Função elétrica)
