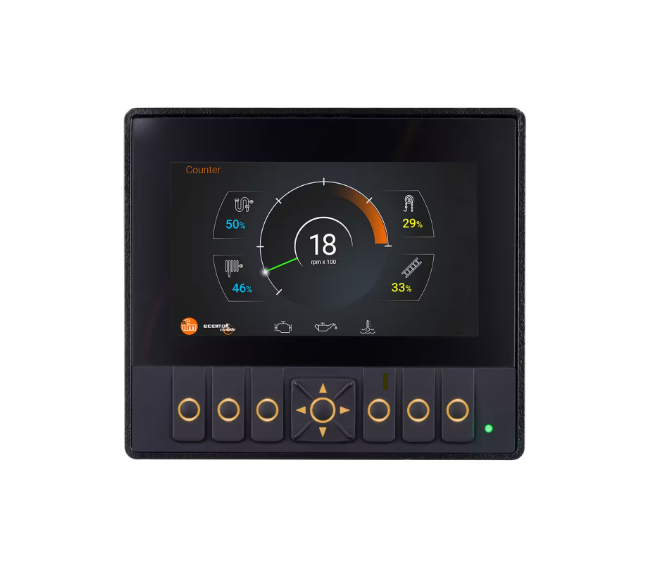

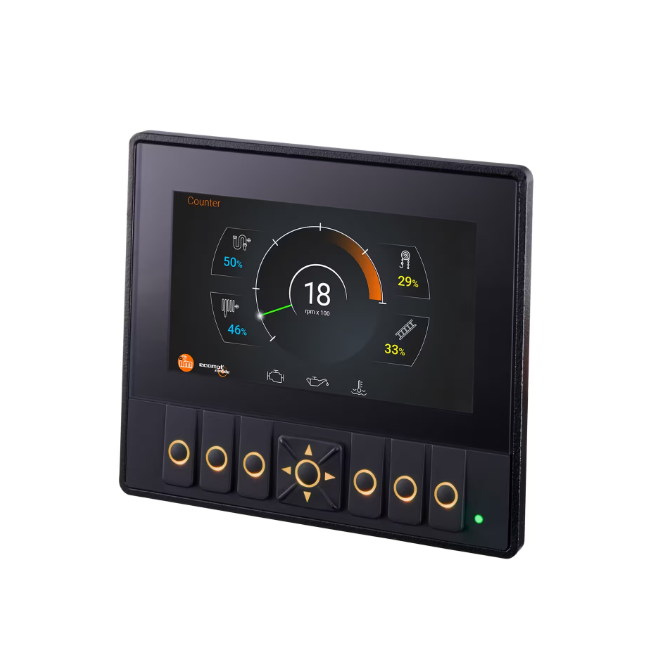

Display gráfico programável para controle de máquinas móveis CR1141

Display gráfico programável para controle de máquinas móveis CR1141

Imagem meramente ilustrativa

R$ 6.021,53

Nossos preços são com impostos.

Sem estoque. Emissão da NF em: 30 Dias úteis

Referência do fabricante: CR1141

Dispositivo de processo e de diálogo, 12 V, 8...32 V, 1.800 x 480, display colorido, 4,3", 6...mais

Fechar menu

Saiba mais sobre: "Display gráfico programável para controle de máquinas móveis CR1141"

Dispositivo de processo e de diálogo, 12 V, 8...32 V, 1.800 x 480, display colorido, 4,3", 6 teclas de função retroiluminadas livremente programáveis; 1 botão de navegação com botão de confirmação central, LED, invólucro: Fundição de alumínio revestido com pó; Display: vidro antirreflexo e endurecido; parte traseira do invólucro: plástico; membrana: Gore-Tex, LED de status: 1; IP 65, IP 67, -30...65 °C, CAN, USB, ifm electronic gmbh ou equivalente, CR1141, garantia 60 meses, NCM 85371090

Características do produto

Interface de comunicação

CAN; USB

Elementos operacionais

6	teclas de função retroiluminadas livremente programáveis
1	botão de navegação com botão de confirmação central

Tipo de display

display colorido

Área de aplicação

Aplicação	para aplicações móveis; Para uso em aplicações industriais; para a aplicação em ambientes úmidos

Aplicação

para aplicações móveis; Para uso em aplicações industriais; para a aplicação em ambientes úmidos

Dados elétricos

Tensão de operação[V]	8...32 DC; (para SELV/PELV)
Tensão nominal DC[V]	12 / 24
Consumo de corrente[mA]	< 333; (24 V DC)
Consumo de potência[W]	8

Entradas/saídas

Quantidade de entradas e saídas	Quantidade de entradas digitais: 1

Quantidade de entradas e saídas

Quantidade de entradas digitais: 1

Entradas

Quantidade de entradas digitais	1; (entrada de serviço não configurável)

Quantidade de entradas digitais

1; (entrada de serviço não configurável)

Software / programação

Possibilidades de ajuste dos parâmetros	CODESYS 3.5; Qt
Função CLP conforme IEC 61131-3	sim
Sistema de operação	Embedded Linux

Interfaces

Interface de comunicação	CAN; USB
Quantidade de interfaces CAN	1
Quantidade de interfaces USB	1

CAN

Taxa de transmissão

10 kBit/s... 1 MBit/s

Protocolo

CANopen; SAE J1939; protocolo livre

Perfil

CiA DS 301 Version 4.2; CiA DS 401 Version 1.4

Interface

CAN Interface 2.0 A/B ISO 11898

Configurações de fábrica

Taxa de transmissão: 250 kBit/s

USB
Taxa de transmissão	< 480 MBit/s
Versão	2.0

Condições ambientais

Temperatura ambiente[°C]

-30...65

Aviso sobre a temperatura do ambiente

2000 m: -30...65 °C

3000 m: -30...61 °C

4000 m: -30...60 °C

5000 m: -30...58 °C

a temperatura da placa-mãe não deve exceder a 80 °C.

mais detalhes podem ser consultados no manual de operação

Temperatura de armazenamento[°C]

-30...85

Umidade relativa do ar máx.[%]

90; (sem condensação)

Altura máx. acima do nível do mar[m]

5000

Proteção

IP 65; IP 67

Grau de sujidade

2; (antes da montagem e quando substituir o dispositivo)

Fluidos químicos

ISO 16750-5	AA, BA, BD, CC, DB, DC, DD, ED
	somente um produto químico permitido por vez

Certificações / testes

EMC

UN/ECE-R10 emissão de interferência e resistência à interferência:	100 V/m
DIN EN 61000-6-2
DIN EN 61000-6-4
DIN EN 13766-1
ISO 10605 ESD
imunidade a ruído ISO 11452-1
ISO 7637-2 pulso 1	grau de severidade 4 / Estado funcional C (24 V)
ISO 7637-2 pulso 2a	grau de severidade 4 / Estado funcional A (24 V)
ISO 7637-2 pulso 2b	grau de severidade 4 / Estado funcional C (24 V)
ISO 7637-2 pulso 3a	grau de severidade 4 / Estado funcional A (24 V)
ISO 7637-2 pulso 3b	grau de severidade 4 / Estado funcional A (24 V)
ISO 16750-2 pulso 4	grau de severidade 4 / Estado funcional A (12 V)
ISO 16750-2 pulso 4	grau de severidade 4 / Estado funcional A (24 V)
ISO 16750-2 pulso 5	grau de severidade 3 / Estado funcional C (24 V)
ISO 16750-2 pulso 4	grau de severidade 4 / Estado funcional A (12 V)

Resistência duradoura ao choque

ISO 16750-3

30 g 6 ms / 24.000 choques

Alteração rápida da temperatura

EN 60068-2-30 Calor úmido: cíclico	55 °C limite de temperatura superior / 6 ciclos
EN 60068-2-78 Calor úmido: constante	40 °C 93 % rH / Duração de teste 21 dias

Resistência à vibrações

ISO 16750-3 Test VII	Aleatório, instalação na carroceria
EN 60068-2-6 seno	10...500 Hz / 0,72 mm / 10 g 10 ciclos/eixo, seno

Teste de névoa salina

EN 60068-2-52 Nevoeiro salino

grau de severidade 3 / Veículo motor

MTTF[anos]

112

Certificado UL

Ta	-25...60 °C
Enclosure type	Type 1
Fontes de alimentação	Limited Energy
Número do arquivo UL	E205959

Aplicações ferroviárias

DIN EN 50155 Pkt 12.2
EN 50121-3-2
EN 55016

Dados mecânicos

Peso[g]

439,05

Tipo de montagem

montagem de superfície / montagem embutida; para montar em painéis de controle ou recortes de painéis; (corte do painel: 114 x 99 mm)

Dimensões[mm]

125,1 x 110 x 41,3

Materiais

invólucro: Fundição de alumínio revestido com pó; Display: vidro antirreflexo e endurecido; parte traseira do invólucro: plástico; membrana: Gore-Tex

Informações sobre a vida útil

Botão:	750000 Betätigungen
Interruptor de balancim com botão:	750000 Betätigungen
tempo de vida útil do display LED:	> 50000 h

Displays / elementos de operação

Display

LED de status

1 LED, multicolor livremente programável

Elementos operacionais

6	teclas de função retroiluminadas livremente programáveis
1	botão de navegação com botão de confirmação central

Resolução do display

800 x 480

Tipo de display

display colorido

Tamanho do display

4,3"

Formato

16:10

Iluminação de fundo do display

LED

Profundidade de cor

24 Bit

Luminosidade[cd/m²]

1000; (ajustável: 0...100 %; Em passos de: 1 %)

Proporção de contraste

800:1

Hardware

Processador	ARM Dual Core 64 Bit 1,4 GHz
Memória de trabalho	1 GByte RAM
Memória de massa	4 GByte Flash
Memória remanescente	8 kByte

Memória de dados

Clock de tempo real (RTC)	sim; UTC, bateria armazenada

Clock de tempo real (RTC)

sim; UTC, bateria armazenada

Observações

Unidades por embalagem	1 peça

Unidades por embalagem

1 peça

Conexão elétrica - CAN

Conexão	1 x M12; codificação: A; Contatos: 5

Conexão

1 x M12; codificação: A; Contatos: 5

Conexão elétrica - USB

Conexão	1 x M12; codificação: B; Contatos: 5

Conexão

1 x M12; codificação: B; Contatos: 5
