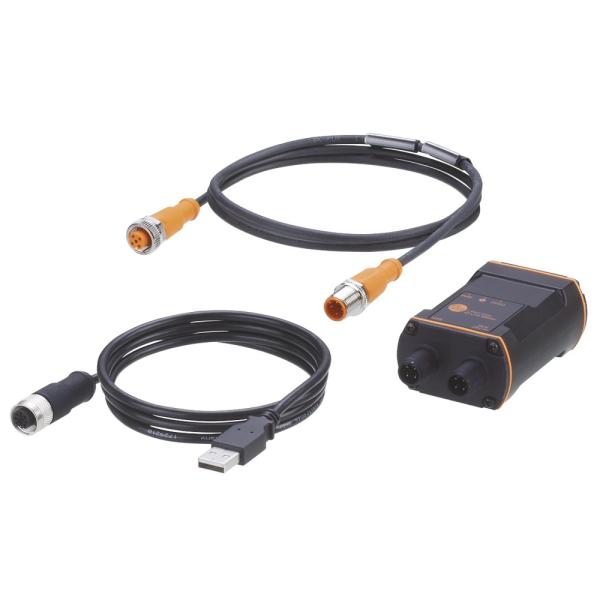

Interface IO-Link Master USB ifm ZZ1060

ZZ1060 IFM - IO-Link Master USB Parametrizar/Analisar 2 I/O Digitais IP65/67

Imagem meramente ilustrativa

R$ 3.219,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ZZ1060
EAN: 4021179358729
NCM do produto: 85176299

Destaques do Produto Função Parametrização...mais

Fechar menu

Saiba mais sobre: "ZZ1060 IFM - IO-Link Master USB Parametrizar/Analisar 2 I/O Digitais IP65/67"

Destaques do Produto

Função

Parametrização e análise de equipamentos IO-Link

Conexão com computador

USB 2.0

Revisão IO-Link

1.1

Porta

1 porta Classe A

Entradas e saídas digitais

2 entradas e 2 saídas

Proteção

IP65 e IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o ZZ1060 IFM — IO-Link Master USB para parametrização e análise, 2 entradas e 2 saídas digitais, IP65/IP67

A IFM ZZ1060 é uma interface IO-Link Master USB destinada a parametrizar e analisar equipamentos. O conjunto inclui o mestre AL1060 e cabos de conexão USB e M12. Comunica-se por USB 2.0 e IO-Link 1.1, com transferência COM1, COM2 e COM3, além de uma porta Classe A com duas entradas e duas saídas digitais. O grau de proteção especificado é IP65 e IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Interface IO-Link Master USB
Referência	ZZ1060
Comunicação	USB 2.0 e IO-Link 1.1
Transferência IO-Link	COM1, COM2 e COM3
Entradas digitais	2 (porta IO-Link Classe A)
Saídas digitais	2 (porta IO-Link Classe A)
Grau de proteção	IP65; IP67
Alimentação nominal	5 V DC via USB
Alimentação do sensor	24 V DC
Temperatura ambiente	-25 a 50 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Parametrização e análise de equipamentos compatíveis com IO-Link, usando conexão USB.
Aplicações que utilizem a interface IO-Link 1.1 e uma das taxas de transferência COM1, COM2 ou COM3.
Uso dentro da faixa de temperatura ambiente especificada de -25 a 50 °C.

⚠ Considere outro se precisa de:

Não selecionar se a aplicação exigir comunicação que não seja USB ou IO-Link; outras interfaces não estão especificadas para este produto.
Não selecionar para operar fora da faixa de temperatura ambiente de -25 a 50 °C.
Não presumir que as saídas possam alimentar cargas acima de 150 mA por saída.

APLICAÇÕES E USO

Uso comprovado pela ficha: parametrização e análise de equipamentos com a interface IO-Link Master USB.
Possibilidade de uso: bancada de configuração ou diagnóstico de dispositivos IO-Link compatíveis, desde que a conexão, a alimentação e a taxa de transferência atendam aos requisitos do dispositivo conectado.
A operação deve respeitar a faixa ambiente de -25 a 50 °C e os limites elétricos especificados. A ficha não detalha compatibilidade com modelos específicos de sensores ou atuadores; confirme no datasheet de cada dispositivo.

COMO ESCOLHER

Antes de comprar o ZZ1060 IFM — IO-Link Master USB para parametrização e análise, 2 entradas e 2 saídas digitais, IP65/IP67, verifique estes pontos:

Escolha a ZZ1060 quando

A necessidade for parametrizar ou analisar equipamentos por USB e IO-Link, com suporte a IO-Link 1.1 e transferência COM1, COM2 ou COM3.

Verifique os requisitos elétricos antes de usar

A alimentação nominal informada é 5 V DC via USB; a alimentação do sensor é 24 V DC. Considere também o limite de carga de 150 mA por saída e a capacidade de alimentação indicada para a porta.

Procure outra solução quando

O sistema exigir protocolo, interface de computador, alimentação ou faixa ambiental diferentes das especificadas. Consulte o datasheet do fabricante para confirmar requisitos não detalhados nesta ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Interface IO-Link Master USB ifm ZZ1060; conjunto com mestre AL1060	Referências de identificação presentes na ficha do produto.
SKU / Part Number	ZZ1060	Código do produto.
GTIN	4021179358729	Identificador comercial informado.
Aplicação	Parametrizar e analisar equipamentos	Finalidade declarada para o conjunto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Interfaces e comunicação
Interfaces de comunicação	USB; IO-Link	Interfaces declaradas para o produto.
Versão USB	2.0	Versão indicada na ficha.
Quantidade de interfaces USB	1	Número de interfaces USB.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência IO-Link	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)	Modos e taxas de transferência informados pelo fabricante.

Entradas e saídas digitais
Quantidade de portas Classe A	1	Número de portas Classe A informado.
Entradas digitais	2	Quantidade especificada para a porta IO-Link Classe A.
Saídas digitais	2	Quantidade especificada para a porta IO-Link Classe A.
Nível de comutação Low	0 a 5 V	Faixa de nível baixo informada.
Nível de comutação High	11 a 30 V	Faixa de nível alto informada.
Proteção contra curto-circuito das entradas digitais	Sim	Proteção declarada para as entradas digitais.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado na ficha.
Carga máxima de corrente por saída	150 mA	Limite de carga declarado por saída.

Dados elétricos e alimentação
Tensão nominal DC	5 V (USB)	Alimentação nominal indicada via USB.
Consumo de corrente	< 1100 mA (USB)	Consumo máximo informado para alimentação USB.
Alimentação do sensor	24 V DC	Tensão de alimentação indicada para o sensor.
Capacidade de corrente AUX por porta	0,65 A	Capacidade informada para alimentação AUX por porta.
Capacidade de corrente USB por porta	0,15 A	Capacidade informada para alimentação USB por porta.
Classe de proteção	III	Classificação especificada.

Condições ambientais e proteção
Grau de proteção	IP65; IP67	Graus de proteção declarados na ficha.
Temperatura ambiente	-25 a 50 °C	Faixa de operação especificada.
Temperatura de armazenamento	-25 a 85 °C	Faixa de armazenamento especificada.
Umidade relativa máxima	90 %	Limite informado de umidade relativa.
Material da vedação	FKM	Material declarado para a vedação.

Resistência e conformidade
EMC	DIN EN 61000-6-2; DIN EN 61000-6-4	Normas de compatibilidade eletromagnética listadas na ficha.
Resistência a choques	DIN EN 60068-2-27	Norma de referência indicada para resistência a choques.
Resistência a vibrações	DIN EN 60068-2-64; DIN EN 60068-2-6	Normas de referência indicadas para resistência a vibrações.

Dados mecânicos e materiais
Invólucro	PA	Material especificado para o invólucro.
Soquete	PA	Material especificado para o soquete.
Porca de fixação	Latão niquelado	Material especificado para a porca de fixação.
Peso	388,3 g	Peso indicado no conjunto de dados do produto.

Conexões e componentes incluídos
Mestre USB-IO-Link	1 × AL1060	Componente listado para o conjunto.
Cabo de ligação	1 m, M12 com codificação A, EVC012	Cabo listado entre os componentes do conjunto.
Cabo USB	1 m, M12 com codificação B, E12689	Cabo listado entre os componentes do conjunto.
Acessório opcional	Fonte de alimentação do modo comutado 24 V DC, M12 com codificação A, E80121	Acessório identificado como opcional na ficha.

Displays e elementos de operação
Display PWR	1 LED, verde/vermelho	Indicador de alimentação descrito na ficha.
Display DI/DO	1 LED, laranja, entrada e saída digital	Indicador de estado das entradas e saídas descrito.
Display IO-Link	1 LED, verde/vermelho, comunicação	Indicador de comunicação descrito na ficha.

COMPATIBILIDADE

Comunicação

• USB 2.0

• IO-Link 1.1

• IO-Link COM1: 4,8 kBaud

• IO-Link COM2: 38,4 kBaud

• IO-Link COM3: 230,4 kBaud

Conexões

Elétrica Conexão USB; alimentação nominal de 5 V DC via USB. Alimentação do sensor: 24 V DC. A ficha informa uma porta Classe A, capacidade de corrente por porta de 0,65 A em AUX e 0,15 A em USB, e carga máxima de 150 mA por saída. Os cabos incluídos têm conectores M12: codificação A para o cabo de ligação e codificação B para o cabo USB.

Processo Uma porta IO-Link Classe A. A ficha não especifica conexão de processo mecânica adicional; confirme a conexão do dispositivo a ser parametrizado no datasheet correspondente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Parametrização ou análise de equipamento IO-Link 1.1, via USB, com taxa COM1, COM2 ou COM3	✓	As interfaces e os modos de transferência estão especificados para a ZZ1060.
Aplicação que requer duas entradas e duas saídas digitais na porta Classe A	✓	A ficha declara 2 entradas e 2 saídas digitais para a porta Classe A.
Carga que requer mais de 150 mA por saída	✗	A carga máxima especificada é 150 mA por saída.
Operação em ambiente entre -25 e 50 °C	✓	Essa é a faixa de temperatura ambiente especificada.
Aplicação que exige protocolo de comunicação diferente de USB ou IO-Link	✗	A ficha informa USB e IO-Link; não documenta outros protocolos para esta interface.

INSTALAÇÃO

Como instalar o ZZ1060 IFM — IO-Link Master USB para parametrização e análise, 2 entradas e 2 saídas digitais, IP65/IP67

Confira se a referência do conjunto é ZZ1060 e identifique o mestre AL1060 e os cabos fornecidos.
Conecte o cabo USB de 1 m, com M12 codificado B, à interface USB correspondente do conjunto.
Conecte o cabo de ligação de 1 m, com M12 codificado A, à porta IO-Link Classe A conforme a identificação dos conectores.
Conecte o dispositivo IO-Link que será parametrizado ou analisado, confirmando previamente sua compatibilidade elétrica e de comunicação.
Verifique a alimentação requerida: 5 V DC nominal via USB e alimentação do sensor de 24 V DC, respeitando os limites de corrente declarados.
Observe os LEDs PWR, DI/DO e IO-Link para verificar alimentação, estados digitais e comunicação; consulte o datasheet para detalhes adicionais de instalação.

ACESSÓRIOS

Mestre USB-IO-Link AL1060: 1 unidade
Cabo de ligação de 1 m, M12 com codificação A, EVC012: 1 unidade
Cabo USB de 1 m, M12 com codificação B, E12689: 1 unidade

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre não é reconhecido ou não liga via USB.	Conexão USB ausente ou alimentação USB insuficiente para as condições de uso.	Confira o encaixe do cabo USB incluído e verifique se a alimentação está de acordo com os dados nominais e de consumo do datasheet; observe o LED PWR.
Não há comunicação com o dispositivo IO-Link conectado.	Conexão incorreta, incompatibilidade de revisão ou taxa de transferência não correspondente ao dispositivo.	Confira o cabeamento M12, a identificação da porta e os requisitos de comunicação do dispositivo; valide se a operação utiliza IO-Link 1.1 e COM1, COM2 ou COM3 conforme aplicável.
As entradas digitais não indicam o estado esperado.	Nível de sinal fora das faixas de comutação especificadas ou problema de conexão.	Meça o sinal na entrada e compare com os níveis Low de 0 a 5 V e High de 11 a 30 V; confira o LED DI/DO e as conexões.
Uma saída não aciona a carga ou apresenta falha.	Carga acima do limite de 150 mA por saída ou condição de curto-circuito.	Desconecte a carga e verifique cabeamento e consumo de corrente; confirme se a carga respeita o limite especificado e observe o estado do LED DI/DO.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ZZ1060, português (Datasheet)

PERGUNTAS FREQUENTES

O que é a IFM ZZ1060 e para que serve?

É uma interface IO-Link Master USB para parametrizar e analisar equipamentos. A ficha especifica comunicação USB 2.0 e IO-Link 1.1.

O que acompanha o conjunto ZZ1060?

O conjunto lista um mestre USB-IO-Link AL1060, um cabo de ligação de 1 m M12 codificado A (EVC012) e um cabo USB de 1 m M12 codificado B (E12689).

A ZZ1060 funciona com qualquer dispositivo IO-Link?

A ficha informa IO-Link 1.1 e modos COM1, COM2 e COM3, mas não lista modelos específicos de dispositivos compatíveis. Confira a revisão, a taxa de transferência e os requisitos elétricos do dispositivo que será conectado.

Posso usar a ZZ1060 com protocolo diferente de IO-Link ou USB?

A ficha declara USB e IO-Link como interfaces de comunicação. Ela não especifica outros protocolos para este produto.

A ZZ1060 serve para uma carga que exige mais de 150 mA na saída?

Não para uma carga acima do limite especificado: a ficha informa carga máxima de 150 mA por saída. Verifique a corrente requerida pela carga antes da conexão.

Posso operar a interface fora da faixa de -25 a 50 °C?

A faixa de temperatura ambiente especificada é de -25 a 50 °C. A ficha não valida operação fora desse intervalo.

O que verificar se o equipamento IO-Link não comunica?

Confira o cabo e a conexão M12, além da revisão IO-Link e da taxa COM exigida pelo equipamento conectado. A ZZ1060 especifica IO-Link 1.1 e COM1, COM2 e COM3.

O que fazer se uma entrada digital não detectar o sinal?

Meça o nível aplicado e verifique se está dentro das faixas declaradas: Low de 0 a 5 V ou High de 11 a 30 V. Confira também a conexão e o LED DI/DO.

É melhor comprar o conjunto ZZ1060 ou componentes avulsos?

O ZZ1060 é listado como conjunto com AL1060 e dois cabos identificados na ficha. Para reposição de um componente específico, confirme separadamente a referência e a compatibilidade do item necessário.

Como devo conectar a ZZ1060 para iniciar a parametrização?

Use o cabo USB incluído, M12 codificado B, para a conexão USB e o cabo M12 codificado A para a ligação indicada ao dispositivo. Antes de energizar, confira os requisitos elétricos no datasheet.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação usada pela ZZ1060 para parametrização e análise de equipamentos.

COM1, COM2 e COM3

Modos de transferência IO-Link associados às taxas de comunicação especificadas.

Classe A

Classificação da porta IO-Link indicada para a interface, que possui entradas e saídas digitais declaradas.

Nível de comutação

Faixa de tensão usada para distinguir os níveis digitais Low e High nas entradas.

Grau de proteção IP

Classificação de proteção do invólucro declarada pelo fabricante; a condição de instalação deve seguir as orientações do datasheet.
