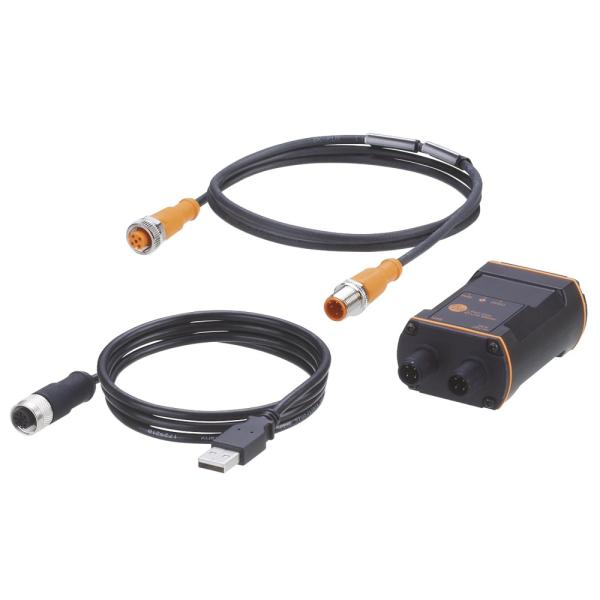

Interface IO-Link Master USB ifm ZZ1060

ZZ1060 IFM - Interface IO-Link Master USB ifm Parametrização e análise 2 Entradas/Saídas IP65/67

Imagem meramente ilustrativa

R$ 3.219,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ZZ1060
EAN: 4021179358729
NCM do produto: 85176299

Destaques do Produto Tipo de Interface USB...mais

Fechar menu

Saiba mais sobre: "ZZ1060 IFM - Interface IO-Link Master USB ifm Parametrização e análise 2 Entradas/Saídas IP65/67"

Destaques do Produto

Tipo de Interface

USB 2.0

Protocolo IO-Link

Versão 1.1

Grau de Proteção

IP65 / IP67

Conectividade

1 Porta Classe A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Interface IO-Link Master USB ifm ZZ1060 - Parametrização e Análise

O ZZ1060 é uma interface mestre IO-Link portátil para conexão via USB, projetada especificamente para parametrizar e diagnosticar dispositivos inteligentes. Ele permite a configuração rápida e o monitoramento em tempo real de sensores e atuadores sem a necessidade de um CLP de rede. O dispositivo suporta o protocolo IO-Link 1.1 e possui grau de proteção robusto IP65/67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	ZZ1060
Marca	ifm
Conexão	USB
Versão IO-Link	1.1
Portas	1 x Classe A
Grau de Proteção	IP65 / IP67
Alimentação	5V DC (via USB)
Temperatura	-25...50 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Parametrização de sensores e atuadores IO-Link em bancada.
Diagnóstico e leitura de parâmetros cíclicos/acíclicos em campo.
Comissionamento rápido de dispositivos IO-Link na fase de pré-instalação.

⚠ Considere outro se precisa de:

Uso em ambientes com exposição constante a produtos químicos agressivos não compatíveis com FKM.
Uso como controlador central (PLC) de máquinas em operação contínua.
Uso em redes industriais que exijam protocolos como PROFINET ou EtherNet/IP.

APLICAÇÕES E USO

Configuração e parametrização de sensores IO-Link em bancadas de engenharia.
Diagnóstico de falhas em dispositivos IO-Link durante o comissionamento.
Leitura de valores de processo e diagnósticos cíclicos/acíclicos para análise de desempenho.
Teste de atuadores IO-Link em ambientes controlados.

COMO ESCOLHER

Antes de comprar o Interface IO-Link Master USB ifm ZZ1060 - Parametrização e Análise, verifique estes pontos:

Quando escolher o ZZ1060

Ideal para tarefas de engenharia, manutenção e comissionamento onde a mobilidade e a conexão direta a um PC são fundamentais para parametrização.

Quando buscar outra alternativa

Se a aplicação exige integração em rede industrial (EtherNet/IP, PROFINET, etc.) ou controle de múltiplos sensores simultaneamente, utilize os Mestres IO-Link de campo fixo da linha AL da ifm.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de produto	Interface IO-Link	Classificação funcional
Aplicação	Parametrizar e analisar equipamentos	Uso pretendido

Dados elétricos
Tensão nominal DC	5 V	Tensão via porta USB
Consumo de corrente	< 1100 mA	Limite de consumo via USB
Classe de proteção	III	Isolamento elétrico

Entradas e Saídas
Entradas digitais	2	Entradas via Porta IO-Link Class A
Saídas digitais	2	Saídas via Porta IO-Link Class A
Proteção curto-circuito	Sim	Segurança operacional
Carga máx. por saída	150 mA	Capacidade de carga

Interfaces
Interface	USB 2.0 / IO-Link	Padrões de comunicação
Revisão IO-Link	1.1	Versão do protocolo
Tipo transferência	COM1, COM2, COM3	Velocidades suportadas

Condições ambientais
Grau de proteção	IP65, IP67	Proteção ambiental
Temperatura ambiente	-25...50 °C	Operação
Material vedação	FKM	Composição química

COMPATIBILIDADE

Comunicação

• USB 2.0

• IO-Link v1.1

Conexões

Elétrica USB

Processo M12, Codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Parametrização em bancada	✓	O produto foi projetado especificamente para essa função via interface USB.
Rede Industrial PROFINET	✗	Não possui interface de rede industrial, apenas USB para PC.
Ambientes industriais úmidos	✓	Possui grau de proteção IP65/67, adequado para locais com umidade.

INSTALAÇÃO

Como instalar o Interface IO-Link Master USB ifm ZZ1060 - Parametrização e Análise

Conecte o cabo USB fornecido na porta USB do computador.
Conecte o cabo de sensor M12 (codificação A) na porta M12 do dispositivo.
Conecte o sensor IO-Link à outra extremidade do cabo M12.
Verifique se o LED de comunicação (IO-Link) acende ou pisca conforme o manual.
Inicie o software de parametrização ifm no seu computador.
Realize a identificação do dispositivo dentro do software para iniciar a parametrização.

ACESSÓRIOS

Mestre USB-IO-Link (AL1060)
Cabo de ligação M12, 1m, codificação A (EVC012)
Cabo USB, 1m, codificação B (E12689)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo não é detectado pelo computador.	Falha na instalação do driver USB ou incompatibilidade de porta USB.	Verificar se o LED de status USB está aceso e testar em uma porta USB 2.0 diferente.
O sensor não responde à comunicação IO-Link.	Cabo M12 mal conectado ou rompido.	Inspecionar o cabo EVC012 e garantir que o conector M12 esteja firmemente acoplado.
O dispositivo desliga intermitentemente.	Excesso de consumo de corrente do dispositivo conectado.	Verificar se a corrente do sensor excede os limites fornecidos pela porta USB (150 mA) ou pela saída AUX (0.65 A).
Erro de timeout ou falha na leitura dos dados.	Configuração incorreta do modo de transferência (COM).	Confirmar se o dispositivo IO-Link e o mestre estão configurados para o mesmo modo de transferência (COM1/COM2/COM3).

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico Oficial (Datasheet)

PERGUNTAS FREQUENTES

O que exatamente compõe este produto e para que ele serve?

O ZZ1060 é uma interface Mestre IO-Link USB da ifm, projetada para parametrizar e analisar dispositivos IO-Link diretamente via computador, acompanhando cabos de conexão USB e M12.

Ele é compatível com quais protocolos e dispositivos?

Sim, ele funciona como uma ponte de comunicação entre dispositivos sensores/atuadores IO-Link e o software de configuração em um PC, utilizando o padrão IO-Link versão 1.1.

Posso usar este mestre USB como um controlador em uma linha de produção?

Este equipamento não se destina a atuar como um controlador de campo industrial permanente (PLC), sendo estritamente uma ferramenta de parametrização, diagnóstico e comissionamento.

Este mestre suporta protocolos de comunicação industrial de rede como PROFINET?

Não, este modelo é uma Interface IO-Link Mestre USB e não possui suporte para protocolos de rede industrial como PROFINET, EtherNet/IP ou EtherCAT.

O que acontece se o computador não reconhecer o mestre?

O sintoma comum de falha na comunicação é a ausência de reconhecimento do dispositivo no software ifm (ex: LR DEVICE), geralmente causado por falha no driver USB ou cabo de conexão mal conectado.

O que verificar se os LEDs de status não acenderem?

Se os LEDs indicadores não acenderem, verifique se a porta USB do computador fornece a corrente necessária e se o cabo USB está íntegro, conforme especificado no datasheet.

Devo comprar cabos adicionais para usar este kit?

O kit ZZ1060 já inclui o mestre, o cabo USB e o cabo de sensor M12, tornando-o uma solução completa para bancada e testes; não requer compra de cabos separados para o uso básico.

Este mestre é superior a um mestre de campo industrial para automação?

Este modelo é um dispositivo de parametrização pontual. Para automação contínua de várias máquinas ou integração em rede, são necessários Mestres IO-Link dedicados de campo da linha AL, que possuem barramento de campo.

Como proceder com a instalação inicial deste equipamento?

A instalação consiste em conectar o cabo USB entre o mestre e o PC, conectar o dispositivo IO-Link na porta M12 e iniciar o software de parametrização compatível da ifm.

Qual a procedência deste kit de parametrização?

A ifm garante a procedência original através da venda direta pela IFM ELECTRONIC LTDA, assegurando suporte técnico especializado e produtos com padrões industriais rigorosos.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto-a-ponto para sensores e atuadores, permitindo troca de dados de processo e parametrização. (Ref.: Versão 1.1)

Mestre IO-Link

Interface que atua como gateway entre um dispositivo IO-Link e um sistema superior ou ferramenta de parametrização. (Ref.: USB Master)

FKM

Fluoroelastômero utilizado em vedações, oferecendo alta resistência química e térmica. (Ref.: Material da vedação)

IP67

Grau de proteção contra entrada de poeira e submersão temporária em água. (Ref.: EN 60529)

COM3

Taxa de transmissão de dados mais elevada (230,4 kBaud) suportada pelo padrão IO-Link. (Ref.: Tipo de transferência)
