Kit Automação Pneumática IFM ZZ0691

Pré-visualizar: ZZ0691 IFM - Kit Automação ifm Atuadores Pneumáticos Sensor MVQ201 e Válvula

ZZ0691 IFM - Kit Automação ifm Atuadores Pneumáticos Sensor MVQ201 e Válvula

Imagem meramente ilustrativa

R$ 4.320,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ZZ0691
EAN: 4021179354844
NCM do produto: 85365090

Destaques do Produto Aplicação...mais

Fechar menu

Saiba mais sobre: "ZZ0691 IFM - Kit Automação ifm Atuadores Pneumáticos Sensor MVQ201 e Válvula"

Destaques do Produto

Aplicação

Acionamentos oscilantes pneumáticos

Função

Controle direto de abertura e fechamento de válvula

Sensor incluído

MVQ201

Válvula incluída

ZJF171, 5/2 vias monoestável

Cabo incluído

EVC030

Identificação

ZZ0691; GTIN 4021179354844

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

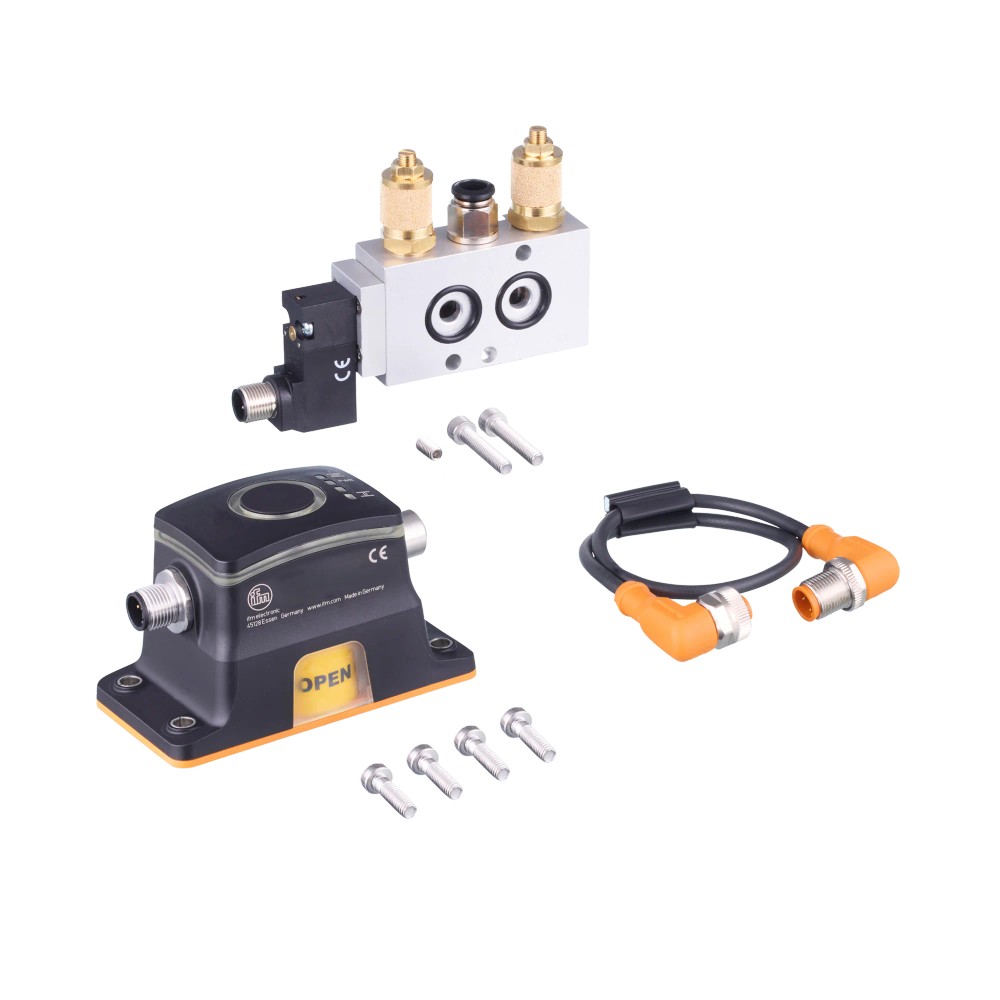

Sobre o ZZ0691 IFM — Kit de automação para acionamentos oscilantes pneumáticos, com sensor MVQ201 e válvula ZJF171

O ZZ0691 é um kit de automação da ifm para acionamentos oscilantes pneumáticos, destinado ao controle direto da abertura e do fechamento de válvulas. Inclui sensor de posição MVQ201 e válvula magnética de 5/2 vias monoestável ZJF171. O conjunto também contém cabo EVC030, conexões push-in, silenciadores e material de montagem.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	ZZ0691
Marca	ifm
Tipo de produto	Kit de automação para acionamentos oscilantes pneumáticos
Aplicação informada	Controle direto de abertura e fechamento de válvula
Sensor de posição	MVQ201 — 1 unidade
Válvula magnética	ZJF171, 5/2 vias monoestável — 1 unidade
Cabo de ligação	EVC030 — 1 unidade
Peso	698 g
Quantidade na embalagem	1 peça
GTIN	4021179354844

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Acionamentos oscilantes pneumáticos em aplicações de controle direto de abertura e fechamento de válvula, conforme a aplicação indicada para o produto.
Montagens que necessitam dos componentes especificados no kit: sensor MVQ201 e válvula magnética ZJF171 de 5/2 vias monoestável.

⚠ Considere outro se precisa de:

Não selecione o produto sem confirmar no datasheet e na documentação do fabricante a compatibilidade mecânica e pneumática com o atuador e a válvula da aplicação; dimensões, pressão de operação e interfaces não estão informadas nos dados disponíveis.
Não trate o kit como uma solução de controle universal para qualquer tipo de atuador ou válvula: a aplicação documentada é para acionamentos oscilantes pneumáticos.

APLICAÇÕES E USO

Aplicação documentada: controle direto de abertura e fechamento de válvula em acionamentos oscilantes pneumáticos.
Possibilidade de uso em montagens que requeiram o sensor de posição MVQ201 e a válvula magnética ZJF171 monoestável de 5/2 vias; confirme a adequação do atuador e das interfaces na documentação do fabricante.
Pressão, faixa de temperatura, dimensões de montagem, tensão e condições ambientais não constam dos dados disponíveis; verifique esses requisitos no datasheet antes de especificar o conjunto.

COMO ESCOLHER

Antes de comprar o ZZ0691 IFM — Kit de automação para acionamentos oscilantes pneumáticos, com sensor MVQ201 e válvula ZJF171, verifique estes pontos:

Escolha o ZZ0691

Quando a aplicação é um acionamento oscilante pneumático para controle direto de abertura e fechamento de válvula e o conjunto requerido corresponde aos componentes MVQ201 e ZJF171 monoestável de 5/2 vias.

Consulte outra configuração ou documentação

Quando o atuador, a válvula ou as interfaces da instalação exigirem características não informadas na ficha. Confirme dimensões, conexão pneumática, requisitos elétricos e condições de operação no datasheet e com o fabricante antes da compra.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Código do produto	ZZ0691	Identificação do kit na ficha do anúncio.
Tipo de produto	Kit de automação para acionamentos oscilantes pneumáticos	Descrição do tipo e da aplicação indicada.
Aplicação	Controle direto de abertura e fechamento de válvula	Aplicação informada para o conjunto.
Marca	ifm	Marca indicada para o produto.
GTIN	4021179354844	Identificador comercial informado.

Componentes do kit
Sensor de posição para atuadores	1 × MVQ201	Quantidade e modelo identificados na composição do kit.
Válvula magnética	1 × ZJF171, 5/2 vias monoestável	Modelo e configuração informados para a válvula incluída.
Cabo de ligação	1 × EVC030	Cabo identificado na composição do kit.
Conexão pneumática	1 × conexão push-in reta pré-montada	Quantidade e tipo informados; dimensões e padrão não especificados.
Silenciador	2 × silenciadores de aceleração pré-montados	Quantidade informada na composição.
Material de montagem	Incluído	A ficha confirma a inclusão, sem detalhar os itens individuais.

Dados físicos e embalagem
Peso	698 g	Peso informado para o produto.
Quantidade na embalagem	1 peça	Quantidade comercial informada.
Acabamento	Metálico e polímero industrial	Descrição de acabamento disponível na ficha do anúncio.
Cores principais	Preto, prata e laranja	Cores indicadas na ficha do anúncio.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica A ficha identifica o cabo de ligação EVC030 (1 unidade), mas não especifica pinagem, conector, tensão ou protocolo elétrico. Consulte o datasheet do ZZ0691 e a documentação dos componentes antes de conectar.

Processo O conjunto inclui uma conexão push-in reta pré-montada e dois silenciadores de aceleração pré-montados. O padrão e as dimensões das conexões pneumáticas não estão informados nos dados disponíveis; confirme-os no datasheet.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acionamento oscilante pneumático para controle direto de abertura e fechamento de válvula	✓	Essa aplicação está indicada na ficha do produto.
Instalação que requer o conjunto de componentes MVQ201 e ZJF171 monoestável de 5/2 vias	✓	O sensor e a válvula estão identificados como componentes incluídos no kit.
Aplicação que exige protocolo de comunicação ou pinagem específicos	✗	A ficha disponível não declara protocolo, pinagem ou detalhes da conexão elétrica; não é possível validar essa compatibilidade sem documentação adicional.
Aplicação que exige dimensões ou padrão de conexão pneumática específicos	✗	As dimensões e o padrão das conexões não estão informados nos dados disponíveis; a compatibilidade precisa ser confirmada no datasheet.

INSTALAÇÃO

Como instalar o ZZ0691 IFM — Kit de automação para acionamentos oscilantes pneumáticos, com sensor MVQ201 e válvula ZJF171

Confirme no datasheet que o atuador oscilante pneumático e a aplicação correspondem ao conjunto ZZ0691.
Verifique a compatibilidade mecânica do sensor MVQ201 com o atuador e com a montagem prevista, consultando a documentação do fabricante.
Instale os componentes e o material de montagem incluídos conforme as instruções do fabricante; não force interfaces ou fixações incompatíveis.
Conecte a parte pneumática usando as interfaces do conjunto e confira o padrão e as dimensões no datasheet antes de pressurizar.
Conecte o cabo EVC030 conforme a pinagem e os requisitos elétricos documentados pelo fabricante; esses dados não estão especificados na ficha disponível.
Com o sistema em condições seguras, valide a comutação da válvula e a indicação de posição antes de colocar a aplicação em operação.

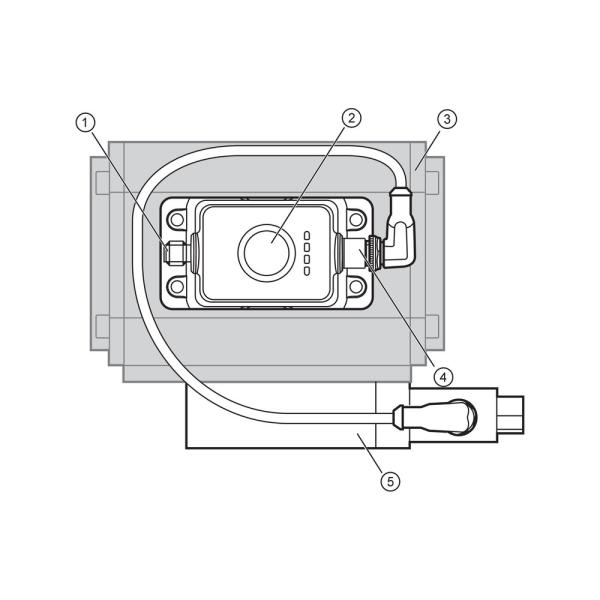

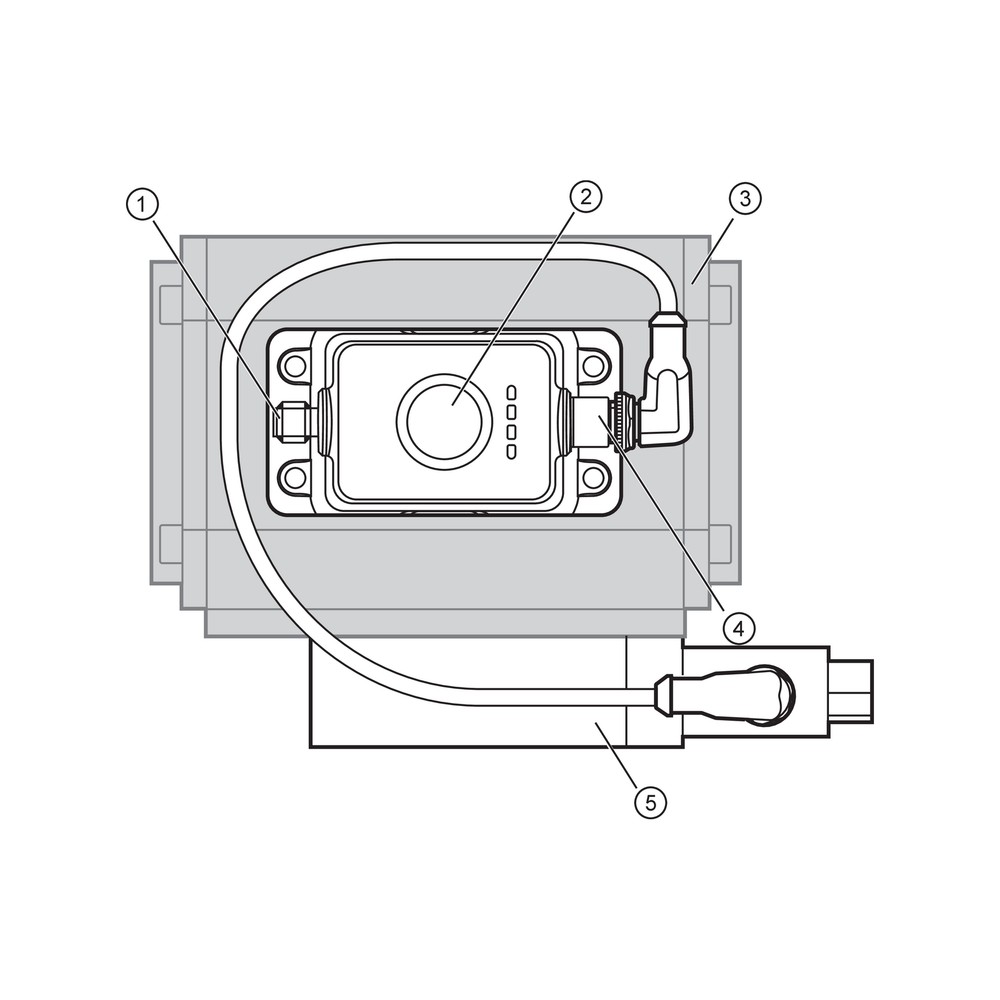

Desenho Dimensional

ACESSÓRIOS

Sensor de posição para atuadores MVQ201 — 1 unidade
Válvula magnética ZJF171 de 5/2 vias monoestável — 1 unidade
Cabo de ligação EVC030 — 1 unidade
Conexão push-in reta pré-montada — 1 unidade
Silenciadores de aceleração pré-montados — 2 unidades
Material de montagem

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não comuta quando comandada.	Possível problema de alimentação ou conexão elétrica, comando ou instalação pneumática; os dados disponíveis não identificam uma causa única.	Confira a alimentação e as conexões conforme os dados elétricos do datasheet e verifique a instalação pneumática e o comando da válvula.
A posição indicada não corresponde à posição observada do atuador.	Possível desalinhamento ou montagem inadequada do sensor MVQ201 no atuador.	Inspecione a fixação e o alinhamento do sensor segundo as instruções do fabricante e compare a indicação com a posição real do atuador.
O atuador não completa o movimento esperado.	Possível restrição na alimentação pneumática, conexão inadequada ou problema na comutação da válvula.	Verifique a alimentação e as conexões pneumáticas, a montagem da conexão push-in e a comutação da válvula; consulte os limites de operação no datasheet.
Há escape de ar ou ruído pneumático anormal na montagem.	Possível conexão pneumática mal assentada ou silenciador pré-montado ausente, solto ou obstruído.	Inspecione o assentamento das conexões e a condição dos dois silenciadores, seguindo as orientações do fabricante antes de recolocar o sistema em serviço.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ZZ0691 — português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ZZ0691 e para que tipo de acionamento serve?

É um kit de automação da ifm para acionamentos oscilantes pneumáticos. A aplicação indicada é o controle direto de abertura e fechamento de válvula.

O que vem no kit ZZ0691?

O conjunto inclui sensor MVQ201, válvula magnética ZJF171 monoestável de 5/2 vias, cabo EVC030, uma conexão push-in reta, dois silenciadores de aceleração pré-montados e material de montagem.

O ZZ0691 serve para qualquer atuador pneumático?

A ficha indica aplicação em acionamentos oscilantes pneumáticos, não em qualquer tipo de atuador. Confirme a compatibilidade mecânica com o atuador específico na documentação do fabricante.

Posso usar este kit em uma válvula que exija uma configuração diferente da ZJF171?

A ficha do kit identifica uma válvula ZJF171 de 5/2 vias monoestável. Se a aplicação exigir outra configuração, confirme a compatibilidade com o fabricante antes da compra.

A válvula não comuta; o que devo verificar antes de substituir o kit?

Verifique primeiro a alimentação e as conexões elétricas, o comando e a instalação pneumática conforme o datasheet. A ficha disponível não informa tensão ou pinagem, portanto consulte a documentação do fabricante.

O sensor indica uma posição diferente da posição do atuador; qual pode ser a causa?

Uma possibilidade é o sensor MVQ201 estar desalinhado ou montado incorretamente. Confira a montagem e o alinhamento seguindo as instruções do fabricante antes de substituir componentes.

É melhor comprar o kit ou adquirir sensor e válvula separadamente?

O ZZ0691 reúne o sensor MVQ201, a válvula ZJF171 e os itens de montagem listados em um único conjunto. Se a instalação exigir outros modelos ou interfaces, compare os requisitos com a ficha dos componentes antes de optar por peças avulsas.

Como saber se o ZZ0691 é compatível com a minha instalação?

Confira se a aplicação é um acionamento oscilante pneumático e valide as interfaces mecânicas, pneumáticas e elétricas no datasheet. A ficha disponível não especifica dimensões, padrão das conexões, tensão ou pinagem.

Que cuidados devo tomar durante a instalação do kit?

Siga as instruções do fabricante para montagem do sensor, conexão pneumática e ligação elétrica. Confirme as interfaces no datasheet e valide a comutação e a indicação de posição antes da operação.

O kit inclui o cabo de ligação?

Sim. A ficha identifica um cabo EVC030 incluído. Pinagem e requisitos elétricos devem ser confirmados na documentação do fabricante.

GLOSSÁRIO TÉCNICO

Acionamento oscilante pneumático

Atuador pneumático de movimento oscilante; é a aplicação declarada para o ZZ0691 (Ref.: Aplicação).

Sensor de posição

Componente que detecta ou indica a posição do atuador; o kit identifica o modelo MVQ201 (Ref.: Sensor de posição para atuadores).

Válvula magnética de 5/2 vias

Válvula direcional identificada pela configuração de 5/2 vias; o kit inclui a ZJF171 monoestável (Ref.: Válvula magnética).

Monoestável

Configuração declarada para a válvula magnética incluída; consulte a documentação do fabricante para detalhes de funcionamento (Ref.: ZJF171, 5/2 vias monoestável).

Conexão push-in

Tipo de conexão pneumática indicado para a conexão reta pré-montada incluída; dimensões e padrão não informados (Ref.: Conexão push-in reta pré-montada).
