Posicionador de Válvula IFM ZZ0688

Pré-visualizar: ZZ0688 IFM - Posicionador de Válvula Industrial Atuadores 1/4 de volta IO-Link 2,5-8 bar

ZZ0688 IFM - Posicionador de Válvula Industrial Atuadores 1/4 de volta IO-Link 2,5-8 bar

Imagem meramente ilustrativa

R$ 7.818,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ZZ0688
EAN: 4021179350808
NCM do produto: 85365090

Destaques do Produto Atuador compatível...mais

Fechar menu

Saiba mais sobre: "ZZ0688 IFM - Posicionador de Válvula Industrial Atuadores 1/4 de volta IO-Link 2,5-8 bar"

Destaques do Produto

Atuador compatível

Atuador de 1/4 de volta de duplo efeito

Pressão operacional

2,5 a 8 bar

Comunicação

IO-Link

Classe de porta do master

Comportamento em queda de energia

Posição inicial definida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM ZZ0688 — Posicionador de válvula industrial com IO-Link para atuadores de 1/4 de volta

O IFM ZZ0688 é um regulador de posição para válvulas industriais, destinado a atuadores de 1/4 de volta de duplo efeito. O conjunto inclui sensor de posição e unidade de controle, válvula solenoide e placa reguladora. Opera com pressão de 2,5 a 8 bar e utiliza comunicação IO-Link. A ficha informa posição inicial definida em caso de queda de energia.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Referência / SKU	ZZ0688
Tipo	Regulador de posição / posicionador para válvulas industriais
Aplicação indicada	Atuadores de 1/4 de volta de duplo efeito
Pressão operacional	2,5 a 8 bar
Interface de comunicação	IO-Link
Classe de porta do master	B
Posição em queda de energia	Posição inicial definida
Peso informado	943,6 g
Conteúdo informado	Material de montagem; componentes associados listados na ficha

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com válvula industrial acionada por atuador de 1/4 de volta de duplo efeito, pressão de alimentação dentro da faixa de 2,5 a 8 bar e integração por IO-Link, com master de porta classe B conforme ficha.

⚠ Considere outro se precisa de:

Não especificado pela ficha. Confirme no datasheet do fabricante a adequação caso o atuador não seja de 1/4 de volta de duplo efeito, a pressão fique fora da faixa informada ou a arquitetura de comunicação não utilize IO-Link.

APLICAÇÕES E USO

Aplicação declarada: posicionamento de válvula industrial acionada por atuador de 1/4 de volta de duplo efeito, com alimentação pneumática entre 2,5 e 8 bar e comunicação IO-Link.
Uso do conjunto em uma arquitetura com master IO-Link de porta classe B, conforme a classe indicada na ficha; validar os requisitos elétricos completos no datasheet antes da integração.
A ficha informa posição inicial definida em caso de queda de energia. Não especifica neste contexto qual posição física da válvula corresponde à posição inicial.
Possíveis aplicações fora dessas condições não estão confirmadas pela ficha e devem ser verificadas com o fabricante.

COMO ESCOLHER

Antes de comprar o IFM ZZ0688 — Posicionador de válvula industrial com IO-Link para atuadores de 1/4 de volta, verifique estes pontos:

Escolha o ZZ0688 quando

A aplicação utilizar atuador de 1/4 de volta de duplo efeito, operar entre 2,5 e 8 bar e exigir a interface IO-Link informada para o conjunto.

Considere outra configuração ou confirme com a IFM quando

A válvula ou o atuador tiver outra configuração, a pressão de operação estiver fora da faixa especificada ou o sistema não atender à comunicação e à classe de porta do master indicadas. A ficha não informa modelos alternativos nem limites mecânicos adicionais.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM / ifm electronic	Fabricante indicado nos dados do anúncio e do produto.
Modelo e referência	ZZ0688	Código do produto.
Tipo de produto	Regulador de posição / posicionador para válvulas industriais	Função e categoria declaradas na ficha.
Aplicação	Válvulas industriais; adequado para atuadores de 1/4 de volta de duplo efeito	Configuração de aplicação explicitamente informada.

Pneumática e comportamento funcional
Pressão operacional	2,5 a 8 bar	Faixa operacional informada; a pressão de aplicação deve permanecer dentro destes limites.
Posição em caso de queda de energia	Posição inicial definida	Comportamento declarado para a condição de queda de energia; a ficha não informa aqui a posição física correspondente.
Válvula solenoide	1 × ZJF119; válvula solenoide de 5/3 vias com posição inicial definida	Componente listado para o conjunto.
Silenciadores	2	Quantidade informada entre os componentes do conjunto.
Placa reguladora	1 × ZJF122	Componente listado para o conjunto.

Comunicação e controle
Interface de comunicação	IO-Link	Protocolo de comunicação declarado na ficha.
Classe de porta do master	B	Classe indicada para a porta do master; confirme a compatibilidade do sistema de controle.
Sensor de posição e unidade de controle	1 × MVQ301	Componente listado para o conjunto.

Conexões e componentes do conjunto
Cabo de ligação	1 × EVC508	Cabo listado entre os componentes; a ficha fornecida não detalha comprimento, pinagem ou tipo de conector.
Material de montagem	Incluído	A ficha indica fornecimento com material de montagem, sem discriminar os itens.

Dados comerciais e de identificação
GTIN	4021179350808	Identificador comercial informado para o produto.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.
Peso	943,6 g	Peso indicado nos atributos do produto.
NCM	8536.50.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link; classe de porta do master indicada: B.

Conexões

Elétrica A ficha fornecida não especifica tensão, tipo de conector, pinagem ou diagrama elétrico. Consulte o datasheet do ZZ0688 e confirme a conexão elétrica e a compatibilidade do master IO-Link antes da instalação.

Processo A aplicação declarada é em válvulas industriais com atuador de 1/4 de volta de duplo efeito. A ficha não detalha padrão, dimensões ou interface mecânica da conexão ao atuador ou à válvula; valide o encaixe pelo desenho e pelo datasheet.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Atuador de 1/4 de volta de duplo efeito, pressão entre 2,5 e 8 bar e integração IO-Link compatível com classe de porta B.	✓	Essas condições correspondem à aplicação, à faixa de pressão e à comunicação declaradas na ficha.
Pressão de alimentação abaixo de 2,5 bar ou acima de 8 bar.	✗	A condição fica fora da faixa operacional especificada para o produto.
Atuador com tipo de movimento ou configuração diferente de 1/4 de volta de duplo efeito.	✗	A ficha identifica como aplicação adequada o atuador de 1/4 de volta de duplo efeito; outras configurações não estão confirmadas.
Sistema sem IO-Link ou cuja classe de porta do master não foi validada como classe B.	✗	A ficha declara IO-Link e classe de porta B; não confirma compatibilidade com outra interface ou classe.

INSTALAÇÃO

Como instalar o IFM ZZ0688 — Posicionador de válvula industrial com IO-Link para atuadores de 1/4 de volta

Confirme que a válvula e o atuador são compatíveis com a aplicação de 1/4 de volta de duplo efeito indicada para o ZZ0688.
Verifique se a pressão pneumática de alimentação está entre 2,5 e 8 bar antes de conectar o conjunto.
Confira no desenho dimensional e no datasheet a interface mecânica e o método de montagem adequados ao atuador e à válvula.
Identifique os componentes fornecidos conforme a ficha: sensor de posição e unidade de controle MVQ301, válvula solenoide ZJF119, placa reguladora ZJF122, dois silenciadores e cabo EVC508.
Conecte a comunicação IO-Link ao master e valide a classe de porta B; consulte o datasheet para tensão, conector e pinagem, que não constam nos dados disponibilizados.
Após a montagem, verifique a resposta de posição e o comportamento declarado de posição inicial em caso de queda de energia, seguindo as instruções completas do fabricante.

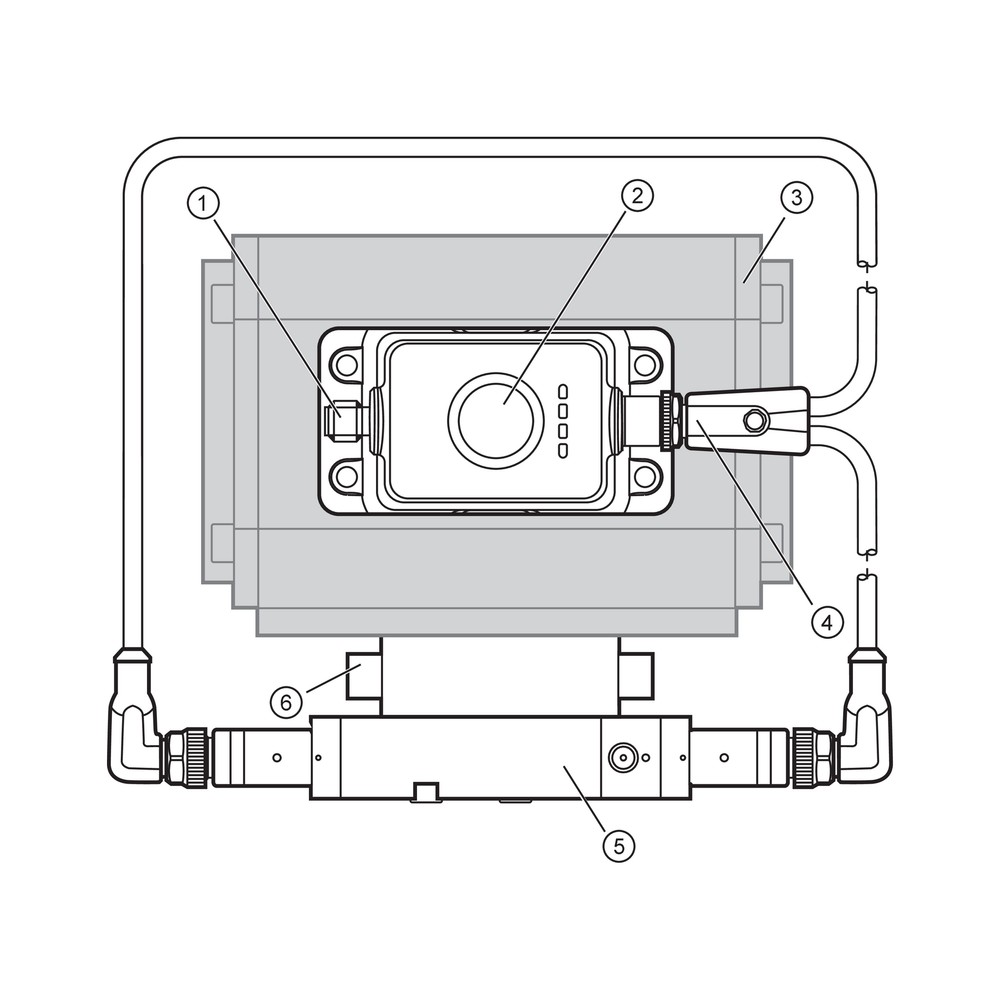

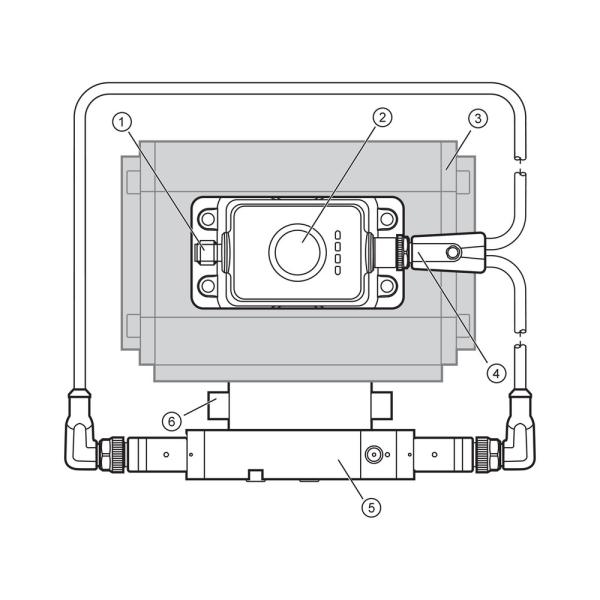

Desenho Dimensional

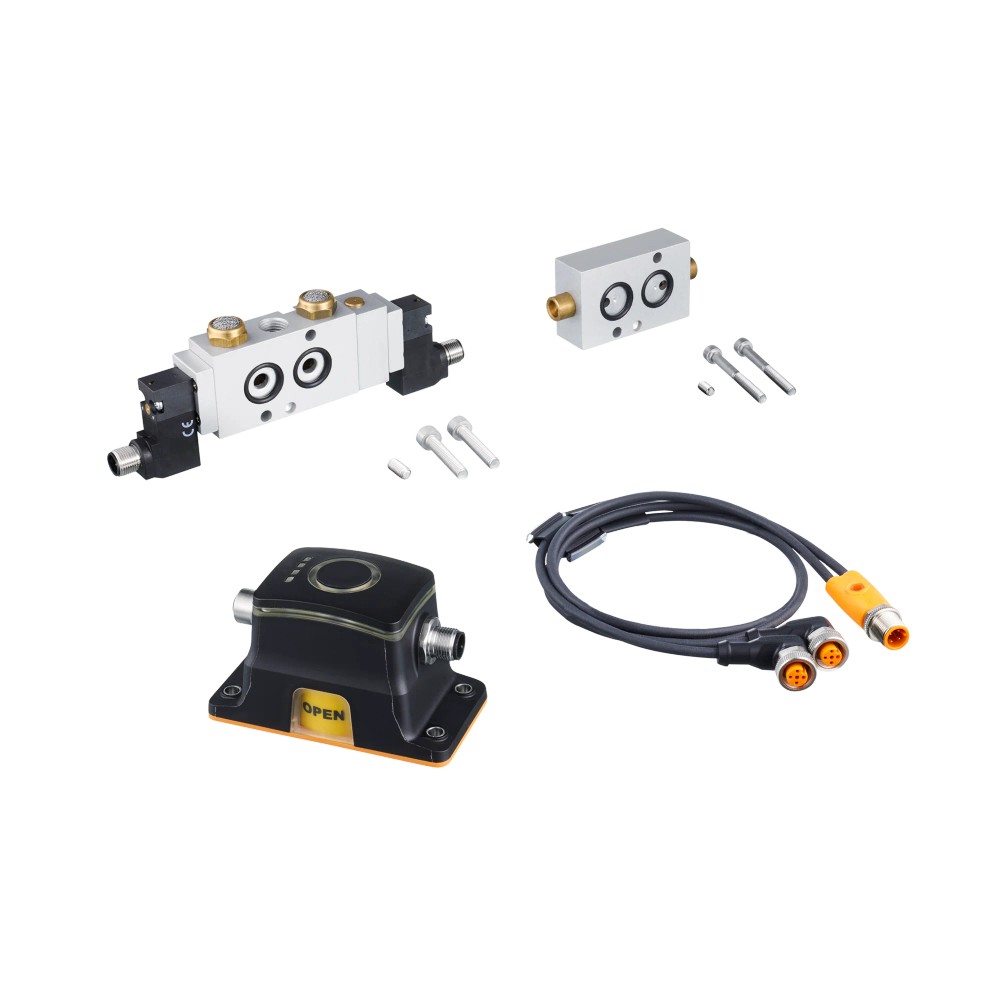

ACESSÓRIOS

Material de montagem
Cabo de ligação EVC508 — 1 unidade
Sensor de posição e unidade de controle MVQ301 — 1 unidade
Válvula solenoide de 5/3 vias com posição inicial definida ZJF119 — 1 unidade
Placa reguladora ZJF122 — 1 unidade
Silenciadores — 2 unidades

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O atuador não alcança ou não mantém o movimento esperado.	Pressão pneumática fora da faixa de 2,5 a 8 bar ou configuração do atuador diferente da aplicação indicada.	Meça a pressão de alimentação no ponto de uso e confirme o tipo de atuador e a faixa operacional antes de substituir componentes.
O controlador não estabelece comunicação com o sistema.	Interface IO-Link ou classe da porta do master incompatível com a configuração indicada, ou ligação elétrica incorreta.	Confirme que o master utiliza IO-Link e porta classe B e consulte o datasheet para verificar conexão, pinagem e requisitos elétricos.
A indicação de posição não corresponde ao movimento da válvula.	Montagem ou acoplamento mecânico inadequado, ou configuração do atuador não correspondente à aplicação declarada.	Inspecione o acoplamento e a montagem conforme o desenho do fabricante e confirme se o atuador é de 1/4 de volta de duplo efeito.
A válvula assume uma condição inesperada após perda de energia.	Interpretação incorreta da posição inicial definida ou instalação/configuração divergente das instruções do fabricante.	Consulte o datasheet para identificar a posição física de referência e verifique a montagem e a configuração; a ficha resumida não especifica qual é essa posição.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM ZZ0688 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM ZZ0688 e para quem ele serve?

É um posicionador para válvulas industriais, indicado para atuadores de 1/4 de volta de duplo efeito. Sua ficha informa comunicação IO-Link e pressão operacional de 2,5 a 8 bar.

O produto funciona com qualquer atuador de válvula?

A aplicação confirmada é para atuadores de 1/4 de volta de duplo efeito. Para outras configurações, confirme a compatibilidade mecânica e funcional com o datasheet ou com a IFM.

O que acompanha o ZZ0688?

A ficha lista material de montagem, cabo EVC508, sensor de posição e unidade de controle MVQ301, válvula solenoide ZJF119, placa reguladora ZJF122 e dois silenciadores. Confirme a relação de componentes na documentação do fabricante.

Posso usar o ZZ0688 com pressão abaixo de 2,5 bar ou acima de 8 bar?

A faixa operacional informada é de 2,5 a 8 bar, portanto essas condições ficam fora do intervalo especificado. Não use a ficha disponível para presumir operação fora desses limites.

Ele serve para um atuador simples efeito ou com movimento diferente de 1/4 de volta?

A ficha confirma a aplicação em atuadores de 1/4 de volta de duplo efeito e não valida as outras configurações. Verifique com o fabricante antes de selecionar o produto para outra aplicação.

O atuador não movimenta a válvula; o que devo verificar antes de trocar o posicionador?

Verifique se a pressão está dentro de 2,5 a 8 bar e se o atuador é de 1/4 de volta de duplo efeito. Em seguida, confira montagem e alimentação conforme o datasheet.

A posição indicada não acompanha o movimento da válvula; qual pode ser a causa?

Uma causa possível é o acoplamento mecânico ou a montagem incorreta entre o sensor e o atuador. Confira o desenho e as instruções do fabricante antes de substituir o conjunto.

É melhor comprar o ZZ0688 completo ou montar com peças avulsas?

A ficha descreve o ZZ0688 como um conjunto com componentes identificados, incluindo sensor/unidade de controle, válvula solenoide e placa reguladora. A compatibilidade de peças avulsas ou a equivalência de outros modelos não está especificada; valide cada componente com a IFM.

Como escolher entre o ZZ0688 e outro posicionador?

Escolha com base no tipo de atuador, na faixa de pressão e na interface de comunicação exigida pela instalação. O ZZ0688 está documentado para atuadores de 1/4 de volta de duplo efeito, 2,5 a 8 bar e IO-Link.

O que conferir na instalação e na conexão IO-Link?

Confirme a montagem mecânica, a pressão de alimentação e a conexão a um master IO-Link com porta classe B. Consulte o datasheet para tensão e pinagem, pois esses detalhes não constam na ficha resumida.

GLOSSÁRIO TÉCNICO

Posicionador

Dispositivo que regula a posição de uma válvula conforme a configuração do sistema. (Ref.: tipo de produto: regulador de posição / posicionador.)

Atuador de 1/4 de volta

Atuador destinado a produzir movimento rotativo de um quarto de volta; a ficha especifica uso com configuração de duplo efeito. (Ref.: aplicação.)

Duplo efeito

Configuração de atuador pneumático em que o acionamento utiliza ar em ambos os sentidos de movimento; confirme detalhes de funcionamento na documentação do fabricante. (Ref.: aplicação: atuador de 1/4 de volta de duplo efeito.)

IO-Link

Interface de comunicação indicada para integração do produto com um master compatível. (Ref.: interface de comunicação: IO-Link.)

Classe de porta B

Classificação da porta IO-Link do master indicada na ficha para a aplicação do conjunto. (Ref.: classe de porta do master: B.)
