Posicionador de Válvulas IFM ZZ0687

Pré-visualizar: ZZ0687 IFM - Posicionador de Válvulas IFM Atuadores 1/4 volta IO-Link, Simples Efeito

ZZ0687 IFM - Posicionador de Válvulas IFM Atuadores 1/4 volta IO-Link, Simples Efeito

Imagem meramente ilustrativa

R$ 7.704,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ZZ0687
EAN: 4021179350815
NCM do produto: 85365090

Destaques do Produto Tipo de aplicação...mais

Fechar menu

Saiba mais sobre: "ZZ0687 IFM - Posicionador de Válvulas IFM Atuadores 1/4 volta IO-Link, Simples Efeito"

Destaques do Produto

Tipo de aplicação

Posicionamento de válvulas industriais

Tipo de atuador

Atuador de 1/4 de volta

Ação do atuador

Simples efeito com retorno por mola

Comunicação

IO-Link

Pressão operacional informada

2,5...8 bar

Código

ZZ0687

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o ZZ0687 IFM – Posicionador de válvulas para atuadores de 1/4 de volta, simples efeito, com IO-Link

O IFM ZZ0687 é um posicionador para válvulas industriais, destinado a atuadores de 1/4 de volta de simples efeito com retorno por mola. O conjunto inclui sensor de posição e unidade de controle, válvula solenoide de 3/3 vias e placa reguladora. A comunicação indicada é IO-Link, e a área de pressão operacional informada é de 2,5 a 8 bar.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código do produto	ZZ0687
Tipo	Posicionador para válvulas industriais
Atuador indicado	1/4 de volta, simples efeito com retorno por mola
Interface de comunicação	IO-Link
Área de pressão operacional	2,5...8 bar
Peso informado	892,4 g
Sensor de posição e unidade de controle	1 × MVQ301
Válvula solenoide de 3/3 vias	1 × ZJF121
GTIN	4021179350815

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Válvulas industriais acionadas por atuadores de 1/4 de volta de simples efeito com retorno por mola.
Instalações cuja pressão operacional esteja dentro da faixa informada de 2,5...8 bar.
Aplicações que utilizem comunicação IO-Link, com a integração elétrica e de controle confirmada para a instalação.

⚠ Considere outro se precisa de:

Não selecione para atuadores de dupla ação: a ficha identifica o ZZ0687 para atuadores de simples efeito com retorno por mola.
Não selecione para uma instalação cuja pressão operacional requerida esteja fora da faixa informada de 2,5...8 bar.
Não presuma compatibilidade mecânica com uma válvula ou atuador específico sem verificar montagem e dimensões no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante/cadastro: posicionamento de válvulas industriais com atuador de 1/4 de volta, simples efeito e retorno por mola.
Condição operacional informada: pressão de 2,5...8 bar. Confirme que a pressão disponível permanece dentro dessa faixa durante a operação.
Possibilidade de integração: sistemas de automação que utilizem IO-Link, desde que a compatibilidade do mestre, da alimentação e da configuração seja validada para a instalação.
A ficha não especifica válvulas ou modelos de atuador compatíveis, padrão de montagem, dimensões ou condições ambientais; esses pontos precisam ser confirmados no datasheet e no desenho do fabricante.

COMO ESCOLHER

Antes de comprar o ZZ0687 IFM – Posicionador de válvulas para atuadores de 1/4 de volta, simples efeito, com IO-Link, verifique estes pontos:

Quando escolher o ZZ0687

Escolha este posicionador quando a aplicação utilizar atuador de 1/4 de volta de simples efeito com retorno por mola, exigir comunicação IO-Link e operar dentro da faixa de pressão informada de 2,5...8 bar.

Quando avaliar outra configuração

Procure outra versão quando o atuador for de dupla ação ou quando a pressão operacional necessária não estiver dentro da faixa especificada. Para outros casos, confirme no datasheet as condições de instalação e a compatibilidade mecânica antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação da marca nas informações do produto.
Modelo	SMART POSITIONER SINGLE ACTING	Designação do modelo informada no cadastro.
Tipo de produto	Regulador de posição / posicionador para válvulas industriais	Função e categoria do componente.
Aplicação	Válvulas industriais; adequado para atuadores de 1/4 de volta de simples efeito com retorno por mola	Aplicação declarada nos dados do produto.
SKU / Part Number	ZZ0687	Código de identificação do produto.
GTIN	4021179350815	Código global de identificação comercial.
Categoria informada	Sensores	Categoria registrada nos dados básicos do anúncio; a descrição do produto o identifica como posicionador para válvulas.
NCM	8536.50.90	Classificação fiscal informada no cadastro.

Interfaces e conexões
Interface de comunicação	IO-Link	Protocolo/interface informado para comunicação.
Cabo de ligação	1 × EVC508	Componente indicado no cadastro como parte do conjunto; detalhes de pinagem não constam nas informações fornecidas.

Dados pneumáticos
Área de pressão operacional	2,5...8 bar	Faixa de operação informada para a pressão.
Silenciador	1 unidade	A ficha registra um silenciador no conjunto.

Componentes do conjunto
Sensor de posição e unidade de controle	1 × MVQ301	Componente listado no conjunto do produto.
Válvula solenoide de 3/3 vias	1 × ZJF121	Componente listado no conjunto do produto.
Placa reguladora	1 × ZJF123	Componente listado no conjunto do produto.
Material de montagem	Com material de montagem	O cadastro informa a inclusão de material de montagem, sem detalhar os itens.
Quantidade da embalagem	1 peça	Quantidade registrada no cadastro do produto.

Dados mecânicos e identificação logística
Peso	892,4 g	Peso registrado nos atributos do produto; não há dimensões informadas no contexto fornecido.
Código de variante	ZZ0687	Código da variante listada para este produto.

COMPATIBILIDADE

Comunicação

• IO-Link.

Conexões

Elétrica A ficha informa a interface de comunicação IO-Link e identifica um cabo de ligação EVC508 como componente do conjunto. Não informa pinagem ou detalhes de alimentação elétrica neste contexto; consulte o datasheet do fabricante antes da ligação.

Processo Posicionador para válvulas industriais, indicado para atuadores de 1/4 de volta de simples efeito com retorno por mola. A ficha não especifica dimensões ou padrão de montagem; confirme a interface mecânica no desenho e no datasheet.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Atuador de 1/4 de volta, simples efeito com retorno por mola	✓	A aplicação é indicada explicitamente na ficha do produto.
Pressão operacional entre 2,5 e 8 bar	✓	A faixa informada para a área de pressão operacional é 2,5...8 bar.
Integração por IO-Link	✓	IO-Link é a interface de comunicação especificada.
Atuador de dupla ação	✗	A aplicação declarada é para atuadores de simples efeito com retorno por mola.
Pressão operacional requerida fora de 2,5...8 bar	✗	A condição excede a faixa de pressão operacional informada.
Montagem em válvula sem confirmação da interface mecânica	✗	A ficha fornecida não informa dimensões nem padrão de montagem; a compatibilidade mecânica precisa ser verificada no desenho e no datasheet.

INSTALAÇÃO

Como instalar o ZZ0687 IFM – Posicionador de válvulas para atuadores de 1/4 de volta, simples efeito, com IO-Link

Confirme no datasheet e no desenho que a válvula e o atuador são compatíveis com a montagem do ZZ0687.
Verifique que o atuador é de 1/4 de volta, simples efeito e com retorno por mola.
Confirme que a pressão de operação prevista está dentro da faixa de 2,5...8 bar.
Instale o posicionador e os componentes do conjunto conforme as instruções do fabricante; a ficha fornecida não detalha o procedimento mecânico.
Conecte o cabo EVC508 e integre a comunicação IO-Link seguindo a pinagem e as instruções do datasheet.
Após a instalação, confira a resposta de posição e a operação do atuador conforme o procedimento de comissionamento do fabricante.

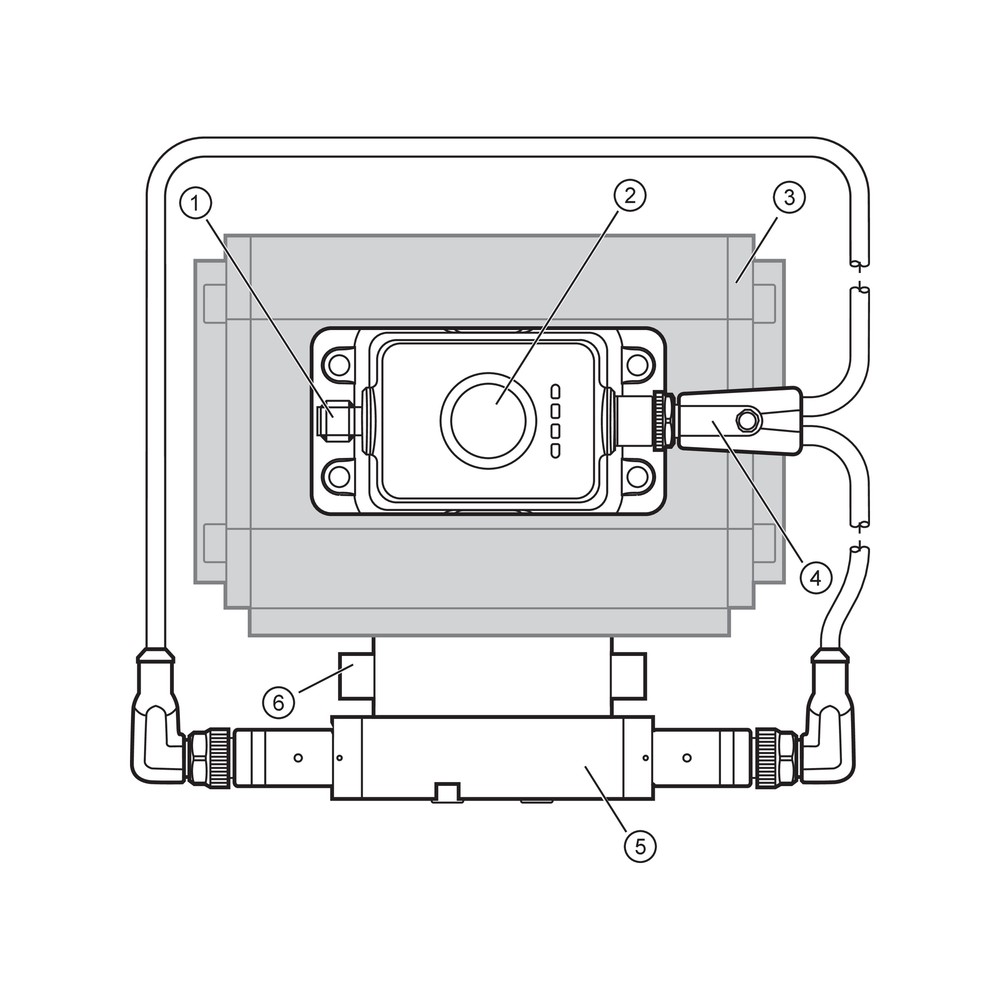

Desenho Dimensional

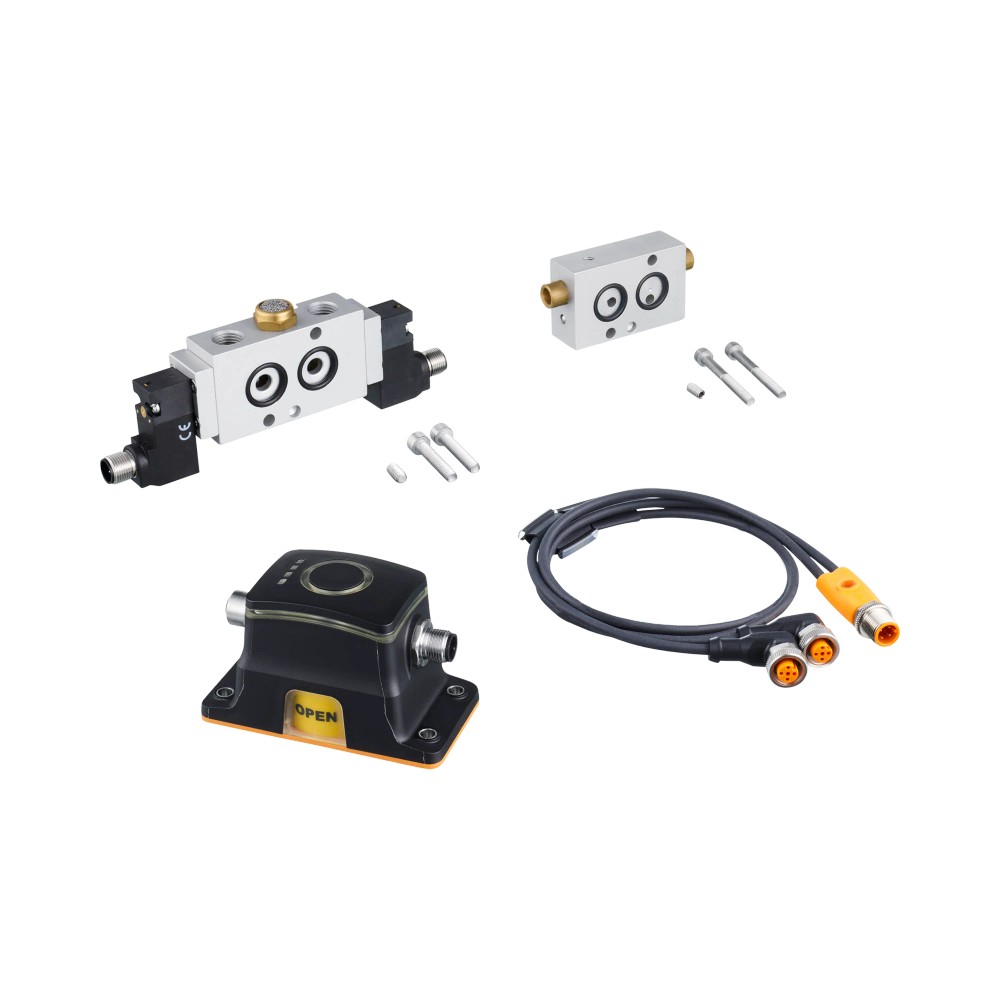

ACESSÓRIOS

1 × sensor de posição e unidade de controle MVQ301
1 × válvula solenoide de 3/3 vias ZJF121
1 × placa reguladora ZJF123
1 × cabo de ligação EVC508
1 × silenciador
Material de montagem

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O atuador não completa o movimento esperado.	Pressão de operação fora da faixa informada ou conexão pneumática incorreta; a ficha não detalha os requisitos de conexão.	Meça a pressão de operação e compare com a faixa de 2,5...8 bar; confira as conexões conforme o datasheet do fabricante.
A posição da válvula não é reconhecida ou não é transmitida ao sistema.	Falha de integração ou configuração da comunicação IO-Link, ou conexão do cabo inadequada.	Confira o cabo EVC508, a ligação e a configuração do mestre IO-Link conforme a documentação do fabricante.
O conjunto não atua conforme esperado após a montagem.	Incompatibilidade entre o posicionador e a configuração do atuador, especialmente se não for de simples efeito com retorno por mola.	Confirme o tipo de atuador e a aplicação declarada para o ZZ0687 antes de substituir componentes.
A instalação não se ajusta mecanicamente à válvula ou ao atuador.	Interface mecânica ou dimensões não confirmadas para a combinação instalada.	Compare a montagem real com o desenho em escala e consulte o datasheet; as dimensões e o padrão de montagem não constam nos dados resumidos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ZZ0687 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM ZZ0687 e para quem ele serve?

É um posicionador para válvulas industriais indicado para atuadores de 1/4 de volta de simples efeito com retorno por mola. A ficha informa comunicação IO-Link.

O que acompanha o posicionador ZZ0687?

O cadastro lista sensor de posição e unidade de controle MVQ301, válvula solenoide de 3/3 vias ZJF121, placa reguladora ZJF123, cabo EVC508, silenciador e material de montagem. Confirme o conteúdo físico do fornecimento na documentação do fabricante.

O ZZ0687 funciona com atuador de dupla ação?

A ficha especifica atuadores de simples efeito com retorno por mola. Não indica compatibilidade com atuadores de dupla ação.

Posso usar o ZZ0687 com pressão de operação acima de 8 bar?

A faixa informada é de 2,5...8 bar. A ficha não declara operação acima de 8 bar.

O atuador não se move; o que devo verificar antes de trocar o posicionador?

Verifique se a pressão está dentro da faixa de 2,5...8 bar e se o atuador é de simples efeito com retorno por mola. Confira também as conexões pneumáticas conforme o datasheet.

O sistema não reconhece a posição pela rede; qual pode ser a causa?

Uma causa possível é a ligação ou configuração da comunicação IO-Link. Verifique o cabo EVC508 e a configuração do mestre usando a documentação do fabricante.

É melhor comprar o conjunto ZZ0687 ou somente as peças avulsas?

O cadastro associa o ZZ0687 aos componentes MVQ301, ZJF121, ZJF123, EVC508, silenciador e material de montagem. Se a necessidade for substituir somente um componente, confirme o código e a compatibilidade da peça avulsa na documentação IFM.

Como comparar o ZZ0687 com outro posicionador?

Compare primeiro o tipo de atuador, a faixa de pressão operacional e a interface de comunicação exigida. O ZZ0687 é indicado para simples efeito com retorno por mola, opera na faixa informada de 2,5...8 bar e utiliza IO-Link.

Quais cuidados devo ter na instalação?

Confirme a compatibilidade mecânica no desenho e siga o datasheet para montagem, conexões e ligação IO-Link. A ficha resumida não fornece pinagem nem um procedimento detalhado de instalação.

Há instruções de ligação e dimensões disponíveis para conferir antes da instalação?

Sim. A ficha disponibiliza o datasheet em português e um desenho em escala do produto; consulte esses documentos para verificar os detalhes de montagem e ligação.

GLOSSÁRIO TÉCNICO

Posicionador

Dispositivo destinado a regular a posição de uma válvula industrial acionada por atuador. (Ref.: tipo de produto — posicionador para válvulas industriais)

Atuador de 1/4 de volta

Atuador indicado para aplicações de válvula com movimento de um quarto de volta. (Ref.: aplicação — atuadores de 1/4 de volta)

Simples efeito com retorno por mola

Configuração de atuador em que a ficha prevê simples efeito e retorno por mola. (Ref.: aplicação — simples efeito com retorno por mola)

IO-Link

Interface de comunicação indicada para integração do produto com sistemas compatíveis. (Ref.: interface de comunicação — IO-Link)

Área de pressão operacional

Faixa de pressão informada para a operação do produto. (Ref.: 2,5...8 bar)
