Posicionador de Válvula IFM ZZ0686

Pré-visualizar: ZZ0686 IFM - Posicionador de Válvula IFM Atuadores Duplo Efeito IO-Link 2,5-8 bar

ZZ0686 IFM - Posicionador de Válvula IFM Atuadores Duplo Efeito IO-Link 2,5-8 bar

Imagem meramente ilustrativa

R$ 7.589,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ZZ0686
EAN: 4021179350822
NCM do produto: 85365090

Destaques do Produto Tipo de atuador Duplo...mais

Fechar menu

Saiba mais sobre: "ZZ0686 IFM - Posicionador de Válvula IFM Atuadores Duplo Efeito IO-Link 2,5-8 bar"

Destaques do Produto

Tipo de atuador

Duplo efeito, com movimento de 1/4 de volta

Pressão de operação

Dentro da faixa de 2,5 a 8 bar

Comunicação

IO-Link

Classe MasterPort

Conteúdo do conjunto

Sensor/unidade de controle, válvula solenoide, placa reguladora, cabo, silenciadores e material de montagem

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM ZZ0686 — posicionador de válvula industrial SMART POSITIONER Double Acting, IO-Link, para atuadores de 1/4 de volta de duplo efeito, 2,5 a 8 bar

O IFM ZZ0686 é um posicionador de válvula industrial para controlar a posição de atuadores de 1/4 de volta de duplo efeito. Integra sensor de posição e unidade de controle MVQ301 com válvula solenoide de 5/3 vias ZJF120. Opera com pressão de 2,5 a 8 bar e comunicação IO-Link; o conjunto inclui componentes de controle, conexão e montagem descritos na ficha do produto.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SMART POSITIONER DOUBLE ACTING
SKU / Part Number	ZZ0686
Aplicação informada	Atuadores de 1/4 de volta de duplo efeito
Pressão de operação	2,5 a 8 bar
Interface de comunicação	IO-Link
Classe MasterPort	B
Peso	904,5 g
Quantidade por pacote	1 peça
GTIN	4021179350822

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Atuadores de 1/4 de volta de duplo efeito, conforme aplicação indicada para o ZZ0686.
Instalações que atendam à faixa de pressão de operação informada, de 2,5 a 8 bar, e utilizem comunicação IO-Link compatível.

⚠ Considere outro se precisa de:

Não selecione este modelo para atuadores que não sejam de 1/4 de volta e de duplo efeito sem confirmar a compatibilidade na documentação do fabricante.
Não opere fora da faixa de pressão de 2,5 a 8 bar. A ficha fornecida não especifica compatibilidade com outras faixas ou tipos de atuador.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: posicionamento de atuadores de 1/4 de volta de duplo efeito; a pressão de operação indicada é de 2,5 a 8 bar.
Possibilidade de uso em uma arquitetura de automação IO-Link: confirme a compatibilidade do mestre, a classe MasterPort B e os requisitos de instalação no datasheet antes da integração.
A ficha fornecida não especifica condições ambientais, dimensões de montagem ou tipo de conexão pneumática; valide esses aspectos na documentação do fabricante para a aplicação prevista.

COMO ESCOLHER

Antes de comprar o IFM ZZ0686 — posicionador de válvula industrial SMART POSITIONER Double Acting, IO-Link, para atuadores de 1/4 de volta de duplo efeito, 2,5 a 8 bar, verifique estes pontos:

Escolha o ZZ0686 quando

A aplicação usar atuador de 1/4 de volta de duplo efeito, a pressão de operação estiver entre 2,5 e 8 bar e a arquitetura de comunicação exigir IO-Link.

Verifique antes de especificar

Confirme a interface e a classe MasterPort B do sistema, além da compatibilidade mecânica e pneumática do conjunto com o atuador. A ficha fornecida não detalha dimensões de montagem nem conexões pneumáticas.

Busque outra configuração quando

O atuador não for de 1/4 de volta de duplo efeito ou a pressão necessária estiver fora da faixa informada. A ficha não identifica modelos alternativos; consulte a documentação IFM para selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	IFM / ifm electronic	Identificação informada no anúncio e no conjunto de dados do produto.
Modelo	SMART POSITIONER DOUBLE ACTING	Designação do modelo informada na ficha.
Nome do produto	Regulador de posição / posicionador para válvulas industriais	Tipo de produto declarado.
SKU / Part Number	ZZ0686	Código de identificação do produto.
GTIN	4021179350822	Identificador comercial informado.
Categoria informada	Sensores para válvulas	Categoria do conjunto de dados do produto.
NCM	8536.50.90	Código informado no conjunto de dados; confirme a classificação aplicável à operação.

Aplicação e atuação
Aplicação	Atuadores de 1/4 de volta de duplo efeito	Aplicação explicitamente indicada na ficha.
Tipo de produto	Posicionador de válvula industrial	Função declarada do equipamento.

Pneumática
Faixa de pressão de operação	2,5 a 8 bar	Faixa operacional informada; a ficha não apresenta outros limites pneumáticos.
Válvula solenoide inclusa	5/3 vias, modelo ZJF120	Componente identificado como parte do conjunto.
Placa reguladora inclusa	ZJF122	Componente identificado como parte do conjunto; detalhes de conexão não informados.
Silenciadores inclusos	2	Quantidade informada na composição do conjunto.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface informada para o produto.
Classe MasterPort	B	Classe informada no atributo do produto; consulte a documentação para requisitos de conexão e alimentação.

Componentes e fornecimento
Sensor de posição e unidade de controle	MVQ301, 1 unidade	Componente incluso conforme a relação fornecida.
Cabo de ligação	EVC508, 1 unidade	Componente incluso; comprimento e pinagem não informados na ficha disponibilizada.
Material de montagem	Incluso	Indicado na composição do conjunto; itens específicos não discriminados.
Quantidade por pacote	1 peça	Quantidade de embalagem informada.

Dados mecânicos
Peso	904,5 g	Valor informado no conjunto de dados do produto; não há dimensões fornecidas neste contexto.

COMPATIBILIDADE

Comunicação

• IO-Link

• Classe MasterPort B — conforme atributo informado na ficha.

Conexões

Elétrica A ficha disponibilizada informa comunicação IO-Link e classe MasterPort B, mas não especifica o padrão físico, a pinagem ou os dados elétricos da conexão. Verifique o datasheet e a documentação do mestre IO-Link antes da ligação.

Processo A ficha identifica uma válvula solenoide de 5/3 vias ZJF120 e uma placa reguladora ZJF122, mas não informa tipo ou dimensão das conexões pneumáticas. Confirme a interface no datasheet antes da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Atuador de 1/4 de volta de duplo efeito, pressão entre 2,5 e 8 bar e sistema IO-Link compatível	✓	Essas condições correspondem à aplicação, à pressão de operação e à interface informadas para o produto.
Atuador de 1/4 de volta de duplo efeito com pressão fora de 2,5 a 8 bar	✗	A pressão fica fora da faixa de operação indicada na ficha.
Atuador de simples efeito ou de tipo diferente de 1/4 de volta	✗	A aplicação declarada é para atuadores de 1/4 de volta de duplo efeito.
Instalação que exige conexão elétrica ou pneumática de padrão específico não identificado na ficha	✗	A ficha fornecida não informa pinagem nem tipo ou dimensão das conexões; é necessário confirmar esses dados na documentação do fabricante antes de aprovar a instalação.

INSTALAÇÃO

Como instalar o IFM ZZ0686 — posicionador de válvula industrial SMART POSITIONER Double Acting, IO-Link, para atuadores de 1/4 de volta de duplo efeito, 2,5 a 8 bar

Confirme que o atuador é de 1/4 de volta e de duplo efeito, conforme a aplicação declarada para o ZZ0686.
Verifique se a pressão disponível para operação está dentro da faixa informada de 2,5 a 8 bar.
Confira no datasheet as dimensões e os requisitos de montagem antes de fixar o conjunto ao atuador.

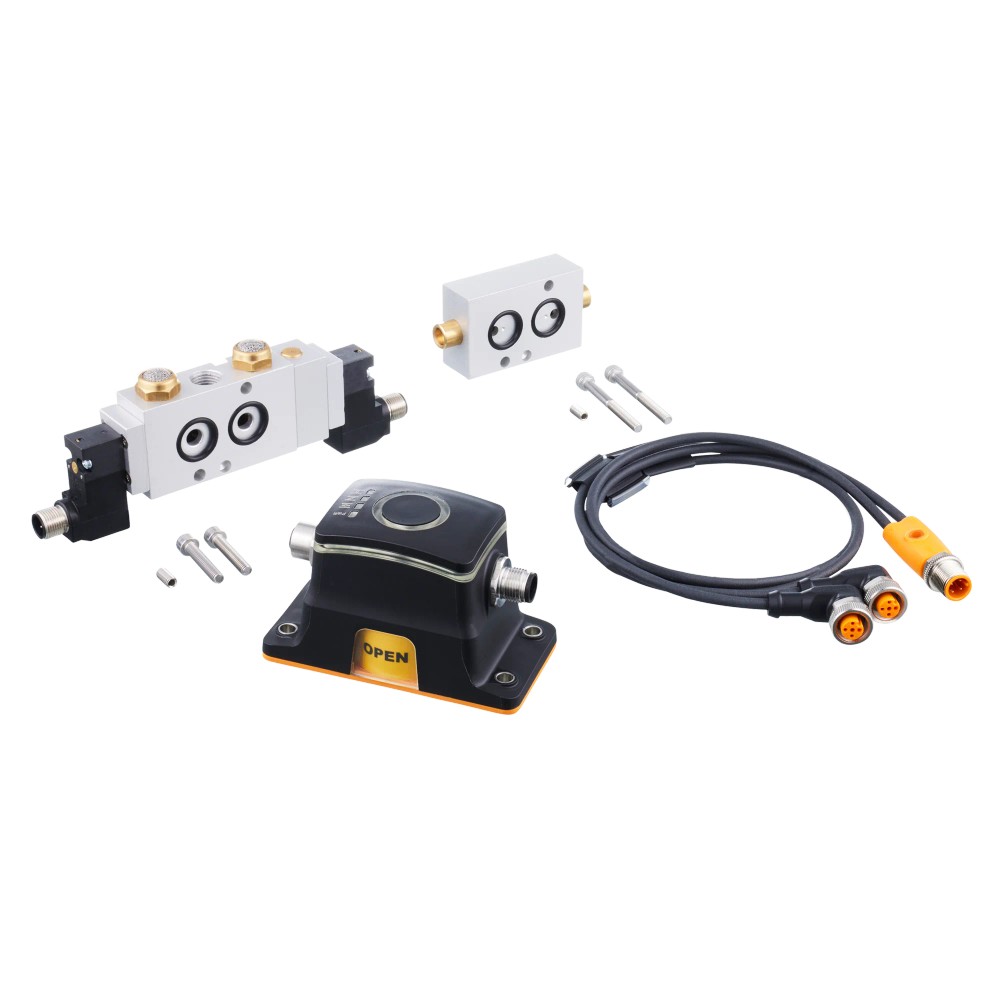

Identifique os componentes fornecidos: MVQ301, ZJF120, ZJF122, cabo EVC508, dois silenciadores e material de montagem.
Verifique a compatibilidade da comunicação IO-Link e da classe MasterPort B com a arquitetura e os dispositivos da instalação.
Conclua a ligação e a validação funcional conforme o datasheet e as instruções oficiais; não presuma pinagem ou conexões pneumáticas que não estejam especificadas na ficha.

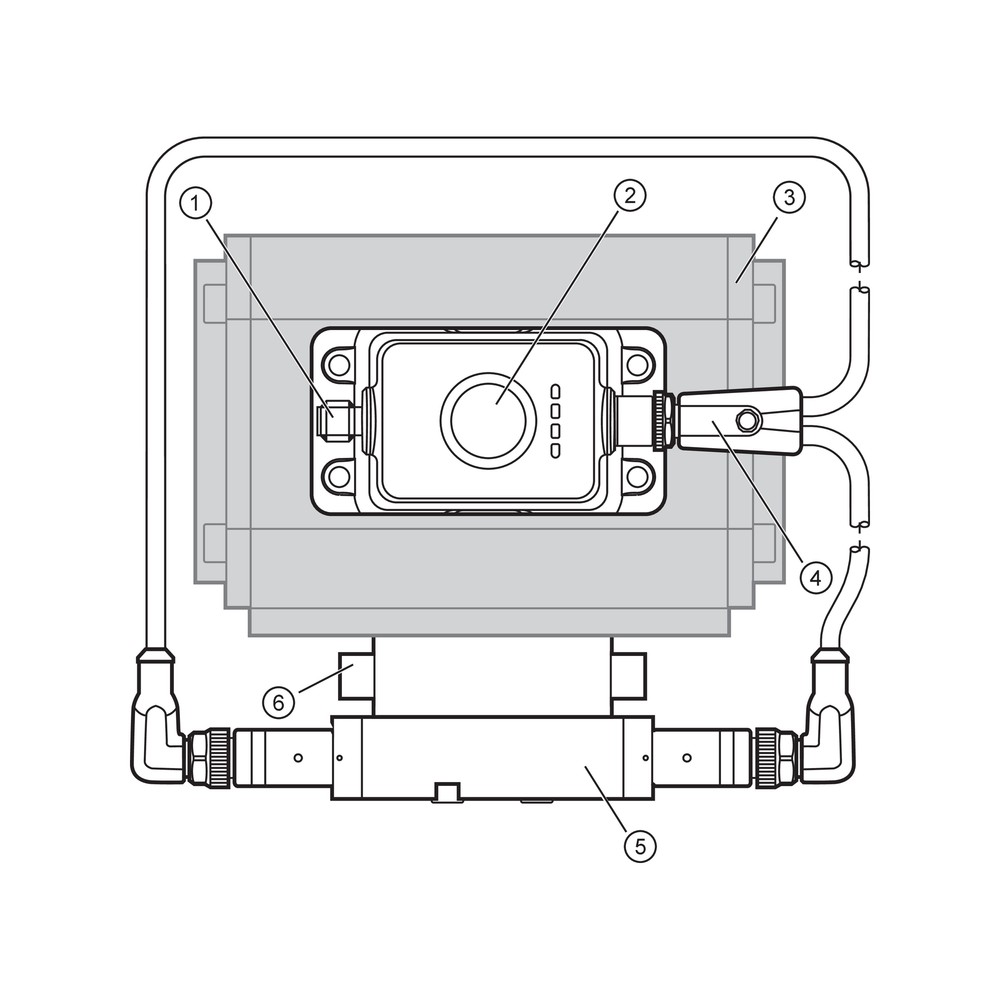

Desenho Dimensional

ACESSÓRIOS

Sensor de posição e unidade de controle MVQ301 (1 unidade)
Válvula solenoide de 5/3 vias ZJF120 (1 unidade)
Placa reguladora ZJF122 (1 unidade)
Cabo de ligação EVC508 (1 unidade)
Silenciadores (2 unidades)
Material de montagem

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O posicionador não estabelece comunicação IO-Link.	Possível incompatibilidade na configuração da interface ou na conexão com o mestre IO-Link.	Confira a configuração e a compatibilidade do mestre, a classe MasterPort B e os requisitos de conexão indicados na documentação do fabricante.
O atuador não acompanha o comando de posição esperado.	Possível incompatibilidade entre o posicionador e o tipo de atuador instalado, ou montagem inadequada.	Confirme se o atuador é de 1/4 de volta e de duplo efeito e revise o encaixe e a montagem conforme o desenho e o datasheet.
O conjunto não opera como esperado apesar de estar montado.	A pressão de alimentação pode estar fora da faixa de 2,5 a 8 bar.	Meça a pressão de operação e compare o valor com a faixa informada para o ZZ0686.
O atuador não responde adequadamente à atuação pneumática.	Possível problema de ligação ou montagem nos componentes pneumáticos do conjunto.	Revise as conexões da válvula ZJF120 e da placa ZJF122 com base no datasheet; os tipos e as dimensões das conexões não constam na ficha resumida.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IFM ZZ0686 (PDF) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM ZZ0686 e para quem ele serve?

É um posicionador de válvula industrial destinado a atuadores de 1/4 de volta de duplo efeito. É indicado para aplicações que atendam à faixa de pressão informada e utilizem IO-Link.

O que acompanha o conjunto ZZ0686?

A ficha lista o sensor de posição e unidade de controle MVQ301, a válvula solenoide de 5/3 vias ZJF120, a placa reguladora ZJF122, o cabo EVC508, dois silenciadores e material de montagem.

O ZZ0686 funciona com um atuador de simples efeito?

A aplicação especificada para este modelo é de atuadores de 1/4 de volta de duplo efeito. A ficha não declara compatibilidade com atuadores de simples efeito.

Posso usar este posicionador fora da faixa de 2,5 a 8 bar?

A faixa de pressão de operação informada é de 2,5 a 8 bar. A ficha não fornece uma faixa alternativa para operação fora desses limites.

O que verificar se o IO-Link não comunica?

Confira a compatibilidade e a configuração do mestre IO-Link e os requisitos associados à classe MasterPort B. Consulte o datasheet para os detalhes de conexão, pois a ficha resumida não informa pinagem.

O que pode explicar se o atuador não responde ao posicionador?

Verifique se o atuador é de 1/4 de volta e de duplo efeito e se a pressão está dentro de 2,5 a 8 bar. Revise também a montagem e as conexões pneumáticas conforme o datasheet.

É melhor comprar o ZZ0686 completo ou procurar peças avulsas?

O ZZ0686 é fornecido como conjunto com os componentes listados na ficha. Se você precisa substituir apenas um componente, confirme o código e a compatibilidade da peça avulsa com o fabricante antes da compra.

Como decidir entre este modelo e outra versão de posicionador?

Selecione o ZZ0686 quando o atuador for de 1/4 de volta e duplo efeito, a pressão estiver entre 2,5 e 8 bar e a interface requerida for IO-Link. Para outros requisitos, consulte a IFM para identificar uma versão adequada; a ficha não informa modelos alternativos.

O que devo conferir antes de instalar o ZZ0686?

Confirme o tipo de atuador, a pressão de operação e a compatibilidade do IO-Link. Para dimensões, conexões e detalhes de montagem, use o datasheet e o desenho disponibilizado.

Como confirmar as conexões elétricas e pneumáticas do conjunto?

Consulte o datasheet oficial do ZZ0686 antes de conectar. A ficha resumida não especifica pinagem elétrica nem tipo ou dimensão das conexões pneumáticas.

GLOSSÁRIO TÉCNICO

Posicionador de válvula

Dispositivo destinado a regular a posição de uma válvula industrial; neste produto, a aplicação informada é em atuadores de 1/4 de volta de duplo efeito (Ref.: aplicação).

Duplo efeito

Tipo de atuação indicado para o ZZ0686; confirme a correspondência com o atuador instalado (Ref.: aplicação).

IO-Link

Interface de comunicação informada para o produto; a ficha resumida não especifica a pinagem (Ref.: interface de comunicação).

MasterPort classe B

Classificação de MasterPort declarada na ficha; consulte a documentação para os requisitos de conexão correspondentes (Ref.: classe MasterPort B).

Válvula solenoide de 5/3 vias

Componente pneumático incluído, identificado como modelo ZJF120 (Ref.: válvula solenoide inclusa).
