Posicionador de Válvula IFM ZZ0686

Pré-visualizar: ZZ0686 IFM - Posicionador de Válvula IFM Atuadores 1/4 de volta IO-Link Duplo Efeito

ZZ0686 IFM - Posicionador de Válvula IFM Atuadores 1/4 de volta IO-Link Duplo Efeito

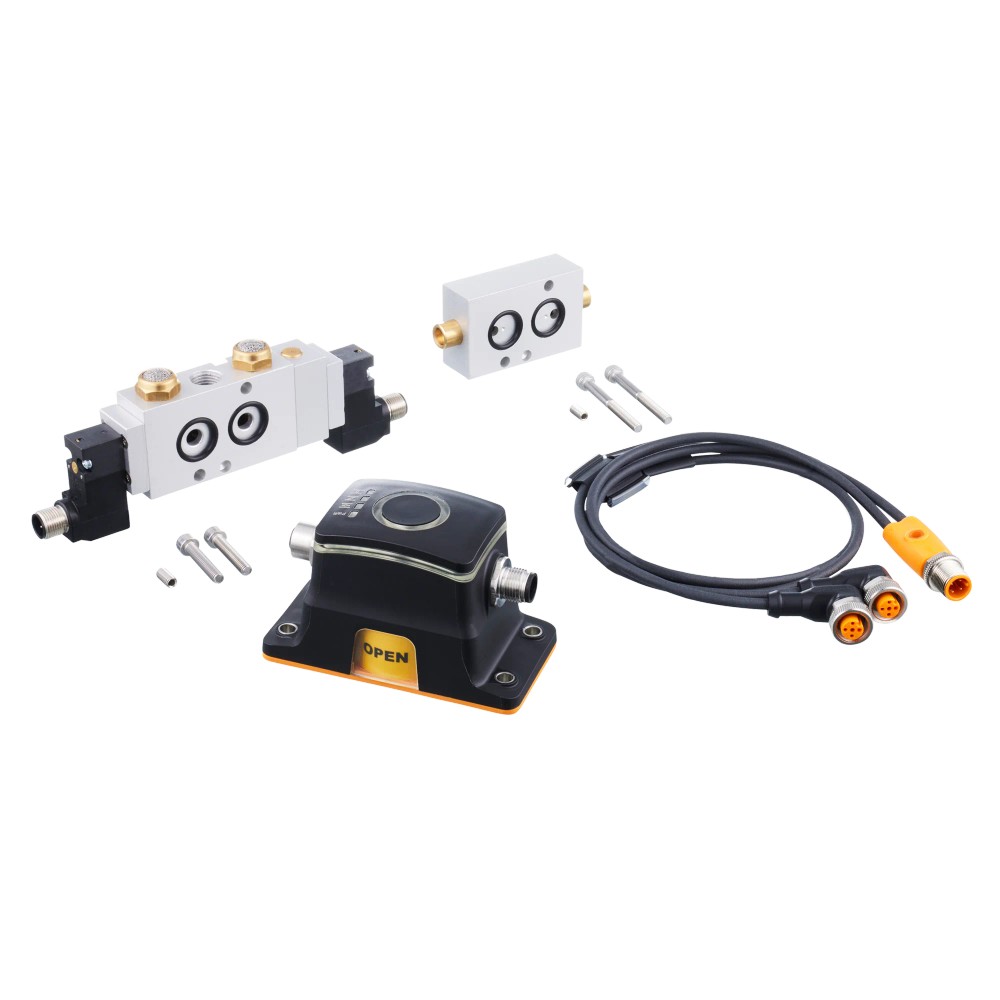

Imagem meramente ilustrativa

R$ 7.589,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ZZ0686
EAN: 4021179350822
NCM do produto: 85365090

Destaques do Produto Tipo de atuador 1/4...mais

Fechar menu

Saiba mais sobre: "ZZ0686 IFM - Posicionador de Válvula IFM Atuadores 1/4 de volta IO-Link Duplo Efeito"

Destaques do Produto

Tipo de atuador

1/4 de volta, duplo efeito

Pressão de operação

2,5 a 8 bar

Comunicação

IO-Link

Classe MasterPort

Configuração do produto

Conjunto com sensor/unidade de controle e válvula solenoide de 5/3 vias

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o ZZ0686 IFM – Posicionador de válvula industrial SMART POSITIONER DOUBLE ACTING, IO-Link, para atuadores de 1/4 de volta de duplo efeito

O IFM ZZ0686 é um regulador de posição para válvulas industriais, destinado a atuadores de 1/4 de volta de duplo efeito. Integra sensor de posição e unidade de controle MVQ301 com válvula solenoide de 5/3 vias. Possui comunicação IO-Link e faixa de pressão de operação de 2,5 a 8 bar. O conjunto inclui componentes para montagem e conexão conforme a lista do fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SMART POSITIONER DOUBLE ACTING
Função	Regulador de posição / posicionador para válvulas industriais
Aplicação indicada	Atuadores de 1/4 de volta de duplo efeito
Interface de comunicação	IO-Link
Faixa de pressão de operação	2,5 a 8 bar
Classe MasterPort	B
Válvula solenoide inclusa	5/3 vias, modelo ZJF120
Sensor e unidade de controle	MVQ301
Peso informado	904,5 g
Quantidade por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Válvulas industriais acionadas por atuadores de 1/4 de volta de duplo efeito, dentro da faixa de pressão de operação especificada de 2,5 a 8 bar.
Instalações que utilizem comunicação IO-Link e infraestrutura compatível com MasterPort classe B.

⚠ Considere outro se precisa de:

Não selecione para atuadores de simples efeito: a aplicação informada para este modelo é de duplo efeito.
Não selecione para operação fora da faixa de pressão de 2,5 a 8 bar sem confirmar a adequação nas especificações oficiais do fabricante.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: posicionamento de válvulas industriais com atuadores de 1/4 de volta de duplo efeito.
Uso em conjunto com alimentação pneumática dentro da faixa declarada de 2,5 a 8 bar.
Integração em sistema de automação que utilize IO-Link; a compatibilidade da infraestrutura, do mestre IO-Link e da configuração de portas deve ser confirmada para a instalação específica.
A ficha fornecida não detalha meio de processo, temperatura, grau de proteção ou padrão das conexões pneumáticas; confirme esses limites no datasheet antes de aplicar.

COMO ESCOLHER

Antes de comprar o ZZ0686 IFM – Posicionador de válvula industrial SMART POSITIONER DOUBLE ACTING, IO-Link, para atuadores de 1/4 de volta de duplo efeito, verifique estes pontos:

Escolha o ZZ0686

Quando a válvula industrial utiliza atuador de 1/4 de volta de duplo efeito, a pressão de operação está entre 2,5 e 8 bar e a instalação requer IO-Link.

Considere outra configuração

Quando o atuador não é de duplo efeito ou não é do tipo 1/4 de volta, confirme com o fabricante um posicionador compatível com a configuração mecânica e pneumática. A ficha disponível não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Regulador de posição / posicionador para válvulas industriais	Função declarada para o produto.
Modelo	SMART POSITIONER DOUBLE ACTING	Designação do modelo.
Marca	IFM	Marca informada no anúncio.
SKU / part number	ZZ0686	Identificador do produto.
GTIN	4021179350822	Identificador global informado.
Aplicação	Atuadores de 1/4 de volta de duplo efeito	Aplicação indicada na ficha do produto.

Pneumática
Faixa de pressão de operação	2,5 a 8 bar	Faixa de operação informada para o produto.
Válvula solenoide	5/3 vias, ZJF120	Componente incluído no conjunto.
Silenciadores	2 unidades	Quantidade indicada na composição do produto.
Placa reguladora	ZJF122	Componente incluído no conjunto.

Comunicação e interface
Interface de comunicação	IO-Link	Interface declarada para comunicação.
Classe MasterPort	B	Classificação informada para a interface MasterPort.

Componentes do conjunto
Sensor de posição e unidade de controle	MVQ301, 1 unidade	Componente incluído, conforme lista do produto.
Cabo de ligação	EVC508, 1 unidade	Cabo incluído na composição informada.
Material de montagem	Incluído	A ficha informa material de montagem sem detalhar os itens.

Dados mecânicos e comerciais
Peso	904,5 g	Valor informado nos atributos do catálogo.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	8536.50.90	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link

• MasterPort classe B

Conexões

Elétrica A ficha informa comunicação IO-Link e classe MasterPort B, mas não especifica tensão, conector ou pinagem. Verifique esses dados no datasheet oficial antes de conectar.

Processo Conjunto pneumático para atuador de 1/4 de volta de duplo efeito; pressão de operação de 2,5 a 8 bar. A ficha disponível não informa dimensões ou padrão das conexões pneumáticas.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Atuador de 1/4 de volta de duplo efeito operando entre 2,5 e 8 bar, em instalação com IO-Link	✓	Corresponde à aplicação, à faixa de pressão e à interface informadas para o ZZ0686.
Atuador de simples efeito	✗	A aplicação especificada para este modelo é de duplo efeito.
Pressão de operação abaixo de 2,5 bar ou acima de 8 bar	✗	A condição está fora da faixa de pressão de operação indicada na ficha.
Instalação que exige confirmar conector elétrico ou padrão de conexão pneumática específicos	✗	Esses detalhes não estão disponíveis na ficha fornecida; confirme no datasheet ou com o fabricante antes da seleção.

INSTALAÇÃO

Como instalar o ZZ0686 IFM – Posicionador de válvula industrial SMART POSITIONER DOUBLE ACTING, IO-Link, para atuadores de 1/4 de volta de duplo efeito

Confirme que o atuador da válvula é de 1/4 de volta e de duplo efeito.
Verifique que a pressão pneumática disponível está entre 2,5 e 8 bar.
Monte o conjunto no atuador usando o material de montagem incluído e confira o encaixe mecânico conforme o desenho do fabricante.
Conecte as linhas pneumáticas à válvula solenoide e à placa reguladora seguindo a documentação oficial; os padrões e dimensões das conexões não constam na ficha fornecida.
Conecte o cabo EVC508 e a interface IO-Link à infraestrutura compatível, respeitando a classe MasterPort B e a documentação de ligação do fabricante.
Após a montagem, valide a comunicação e o movimento do atuador em condições controladas; consulte o datasheet para parâmetros de configuração não especificados aqui.

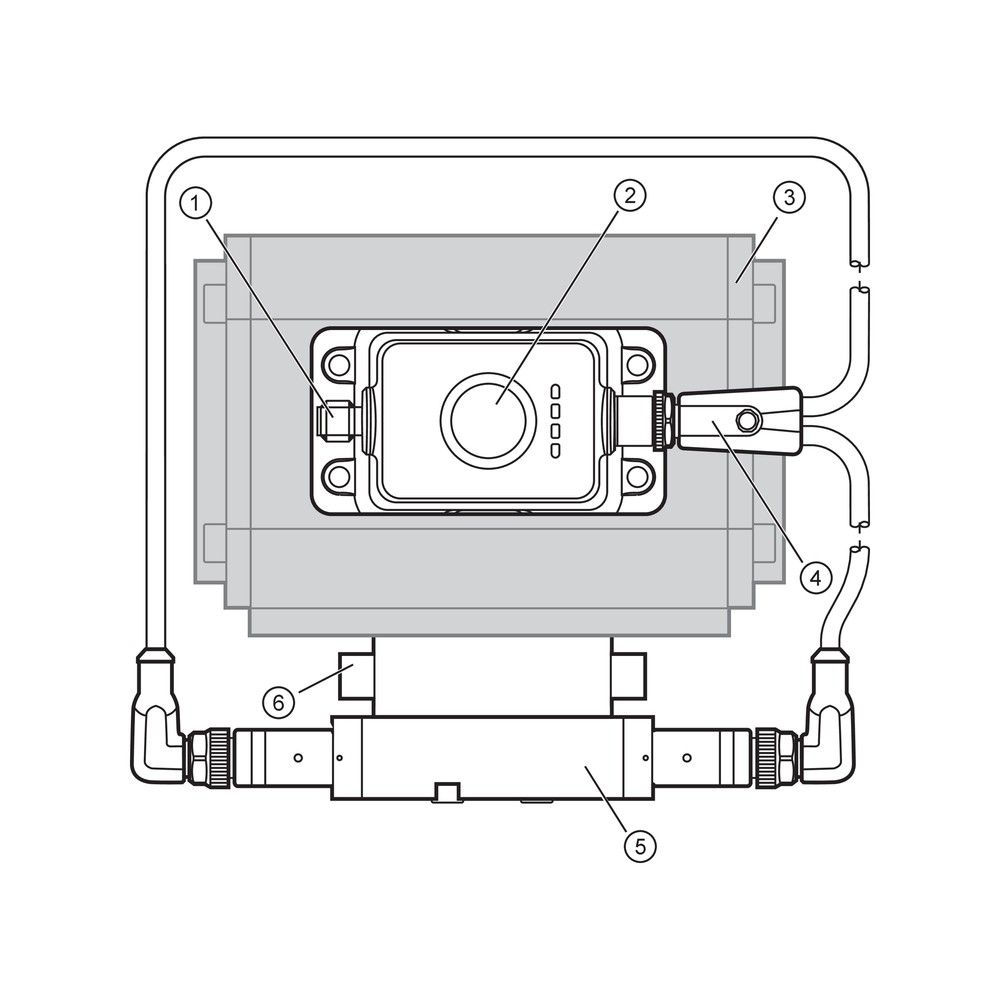

Desenho Dimensional

ACESSÓRIOS

Sensor de posição e unidade de controle MVQ301 (1)
Válvula solenoide de 5/3 vias ZJF120 (1)
Placa reguladora ZJF122 (1)
Cabo de ligação EVC508 (1)
Silenciadores (2)
Material de montagem

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O atuador não executa o movimento esperado.	Pressão pneumática fora da faixa informada ou ligação pneumática incompatível com a configuração de duplo efeito.	Meça a pressão de alimentação e confirme que está entre 2,5 e 8 bar; confira as ligações com o esquema oficial do fabricante.
O posicionador não comunica com o sistema de controle.	Conexão IO-Link, configuração da porta ou compatibilidade da classe MasterPort não confirmada.	Verifique a conexão IO-Link e confirme que a porta e a infraestrutura atendem à classe MasterPort B indicada.
O conjunto não se fixa corretamente ao atuador.	Incompatibilidade de montagem entre o posicionador e o atuador instalado.	Confirme que o atuador é de 1/4 de volta e de duplo efeito e compare a montagem com o desenho e as instruções oficiais.
O atuador responde de forma irregular após a instalação.	Conexões pneumáticas ou elétricas incorretas, ou configuração ainda não validada no sistema.	Revise as conexões e a pressão de alimentação; em seguida, confira configuração e diagnóstico no datasheet e na documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ZZ0686 – Português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM ZZ0686 e para quem ele serve?

É um posicionador para válvulas industriais destinado a atuadores de 1/4 de volta de duplo efeito. É indicado para sistemas com IO-Link e pressão de operação entre 2,5 e 8 bar.

O ZZ0686 funciona com qualquer atuador de válvula?

Não. A aplicação informada é para atuadores de 1/4 de volta de duplo efeito; confirme também a compatibilidade mecânica da montagem e a faixa de pressão.

O que acompanha o posicionador?

O conjunto inclui MVQ301, válvula solenoide ZJF120, placa reguladora ZJF122, cabo EVC508, dois silenciadores e material de montagem.

Posso usar este modelo em um atuador de simples efeito?

A ficha especifica o ZZ0686 para atuadores de duplo efeito. Para simples efeito, selecione uma configuração cuja compatibilidade esteja explicitamente confirmada pelo fabricante.

Ele serve para uma instalação que exige pressão acima de 8 bar?

A faixa informada termina em 8 bar. A ficha não confirma operação acima desse limite, portanto valide a aplicação com o fabricante antes de selecionar.

O atuador não se move; o que devo verificar antes de trocar o posicionador?

Verifique primeiro se a pressão está entre 2,5 e 8 bar e se as ligações pneumáticas correspondem à configuração de duplo efeito. Consulte o esquema oficial para confirmar a conexão.

O sistema não reconhece o dispositivo IO-Link; por onde começo o diagnóstico?

Confira o cabo e a conexão IO-Link, além da compatibilidade da porta com MasterPort classe B. A ficha fornecida não informa pinagem ou parâmetros de comunicação detalhados; consulte o datasheet.

É melhor comprar o conjunto ZZ0686 ou apenas peças avulsas?

O ZZ0686 é fornecido como conjunto com sensor/unidade de controle, válvula solenoide, placa reguladora, cabo, silenciadores e material de montagem. Para reposição avulsa, confirme o código exato do componente necessário com a documentação IFM.

Como decidir entre este modelo e outro posicionador?

Escolha o ZZ0686 quando a aplicação for de 1/4 de volta e duplo efeito, com IO-Link e pressão entre 2,5 e 8 bar. Para outras configurações, a ficha não identifica alternativas; confirme o modelo adequado com a IFM.

Quais cuidados devo tomar durante a instalação?

Confirme o tipo de atuador e a faixa de pressão antes da montagem e use a documentação oficial para identificar as conexões pneumáticas e elétricas. A ficha disponível não especifica ferramentas ou torque de montagem.

GLOSSÁRIO TÉCNICO

Posicionador de válvula

Dispositivo que regula a posição de uma válvula industrial conforme a configuração do sistema. (Ref.: função regulador de posição / posicionador)

Atuador de duplo efeito

Atuador pneumático cuja aplicação é indicada como de duplo efeito; a ficha não detalha seu princípio interno. (Ref.: aplicação para atuadores de 1/4 de volta de duplo efeito)

IO-Link

Interface de comunicação informada para integração do posicionador com uma infraestrutura compatível. (Ref.: interface de comunicação IO-Link)

MasterPort classe B

Classificação de porta indicada para a interface do produto, a considerar na compatibilidade da instalação. (Ref.: classe MasterPort B)

Válvula solenoide de 5/3 vias

Válvula solenoide incluída no conjunto, identificada com cinco vias e três posições na designação informada. (Ref.: ZJF120, válvula solenoide de 5/3 vias)
