Kit Automação AS-Interface IFM ZZ0669

Pré-visualizar: ZZ0669 IFM - Kit Automação AS-Interface Acionamento Válvula Pneumática PNP 2 Entradas 1 Saída

ZZ0669 IFM - Kit Automação AS-Interface Acionamento Válvula Pneumática PNP 2 Entradas 1 Saída

Imagem meramente ilustrativa

R$ 3.676,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ZZ0669
EAN: 4021179361781
NCM do produto: 85365090

Destaques do Produto Tipo de comunicação...mais

Fechar menu

Saiba mais sobre: "ZZ0669 IFM - Kit Automação AS-Interface Acionamento Válvula Pneumática PNP 2 Entradas 1 Saída"

Destaques do Produto

Tipo de comunicação

AS-Interface

Tipo de saída

PNP

Distância entre furos

80 mm

Altura do atuador

30 mm

Quantidade de entradas

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o ZZ0669 IFM - Kit Automação AS-Interface Acionamento Válvula Pneumática PNP 2 Entradas 1 Saída

O kit de automação ZZ0669 da IFM é uma solução integrada para controle direto de válvulas pneumáticas oscilantes via rede AS-Interface. O conjunto permite a abertura e o fechamento automatizado de válvulas, contando com 2 entradas e 1 saída digital PNP. É ideal para padronização de montagens em atuadores com furação de 80 mm e altura de 30 mm.

PRINCIPAIS ESPECIFICAÇÕES

SKU	ZZ0669
Marca	IFM
Tecnologia	AS-Interface
Saída	1 x PNP
Entradas	2 x Digitais
Tensão de Operação	26,5...31,6 V DC
Distância Furos	80 mm
Altura Atuador	30 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Acionamentos pneumáticos oscilantes compatíveis com padrão de furação de 80 mm
Sistemas baseados em redes AS-Interface (versão 2.1)
Aplicações que exigem controle de válvula solenoide com sinal PNP

⚠ Considere outro se precisa de:

Atuadores com distância entre furos diferente de 80 mm
Válvulas com altura de atuador diferente de 30 mm
Ambientes com tensão de alimentação fora da faixa 26,5...31,6 V DC

APLICAÇÕES E USO

Controle de automação para válvulas pneumáticas borboleta ou esfera
Integração de válvulas em redes de campo AS-Interface
Ambientes industriais que demandam controle centralizado de acionamentos pneumáticos

COMO ESCOLHER

Antes de comprar o ZZ0669 IFM - Kit Automação AS-Interface Acionamento Válvula Pneumática PNP 2 Entradas 1 Saída, verifique estes pontos:

Quando utilizar o ZZ0669

Utilize quando o seu projeto utiliza a rede AS-Interface e requer uma solução completa para controle de válvulas pneumáticas com furação de 80 mm, buscando reduzir o tempo de montagem com componentes pré-compatibilizados.

Quando buscar outras opções

Busque soluções alternativas se o seu atuador possuir furação diferente de 80 mm, se a altura do atuador for distinta de 30 mm, ou se o protocolo de comunicação requerido for diferente de AS-Interface.

ESPECIFICAÇÕES TÉCNICAS

Comunicação
Tecnologia de comunicação	AS-Interface	Padrão de rede industrial
Versão AS-i	2.1	Protocolo suportado
Perfil AS-i	S-7.A.E	Identificação de perfil do dispositivo
Código ID da AS-i	A.E [hex]	Parâmetro de configuração do escravo

Dados Elétricos
Tensão de operação AUX DC	26,5...31,6 V	Faixa permitida conforme cULus
Tipo de saída	PNP	Lógica de comutação
Quantidade de saídas digitais	1	Saída para controle de válvula
Quantidade de entradas digitais	2	Entradas para monitoramento
Consumo de corrente máx.	160 mA	Carga na interface AS-i

Dados Mecânicos
Distância do par de orifícios	80 mm	Compatibilidade mecânica
Altura do atuador de válvula	30 mm	Limitação dimensional
Montagem	não embutido	Tipo de instalação física

COMPATIBILIDADE

Comunicação

• AS-Interface (Perfil S-7.A.E, Versão 2.1)

Conexões

Elétrica 1x Conector M12 (codificação A, 4 contatos) e 1x Soquete M12 (codificação A, 3 contatos).

Processo Furação padrão 80 mm para atuadores oscilantes.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Atuador pneumático 80 mm / 30 mm altura	✓	Compatível com as dimensões de montagem do kit.
Rede Profibus/Profinet direta	✗	Exige gateway intermediário, não se conecta diretamente.
Sensores/Atuadores PNP	✓	O módulo suporta entradas e saídas lógicas PNP.

INSTALAÇÃO

Como instalar o ZZ0669 IFM - Kit Automação AS-Interface Acionamento Válvula Pneumática PNP 2 Entradas 1 Saída

Verifique se o atuador pneumático possui a furação compatível de 80 mm.
Fixe a base do kit no atuador garantindo o alinhamento da haste.
Instale o came de comutação (E12724) no eixo do atuador.
Conecte o cabo plano de rede AS-i ao terminal E75471 no módulo.
Realize as conexões elétricas (M12) conforme o esquema de pinagem.
Configure o endereço do escravo no mestre AS-Interface.

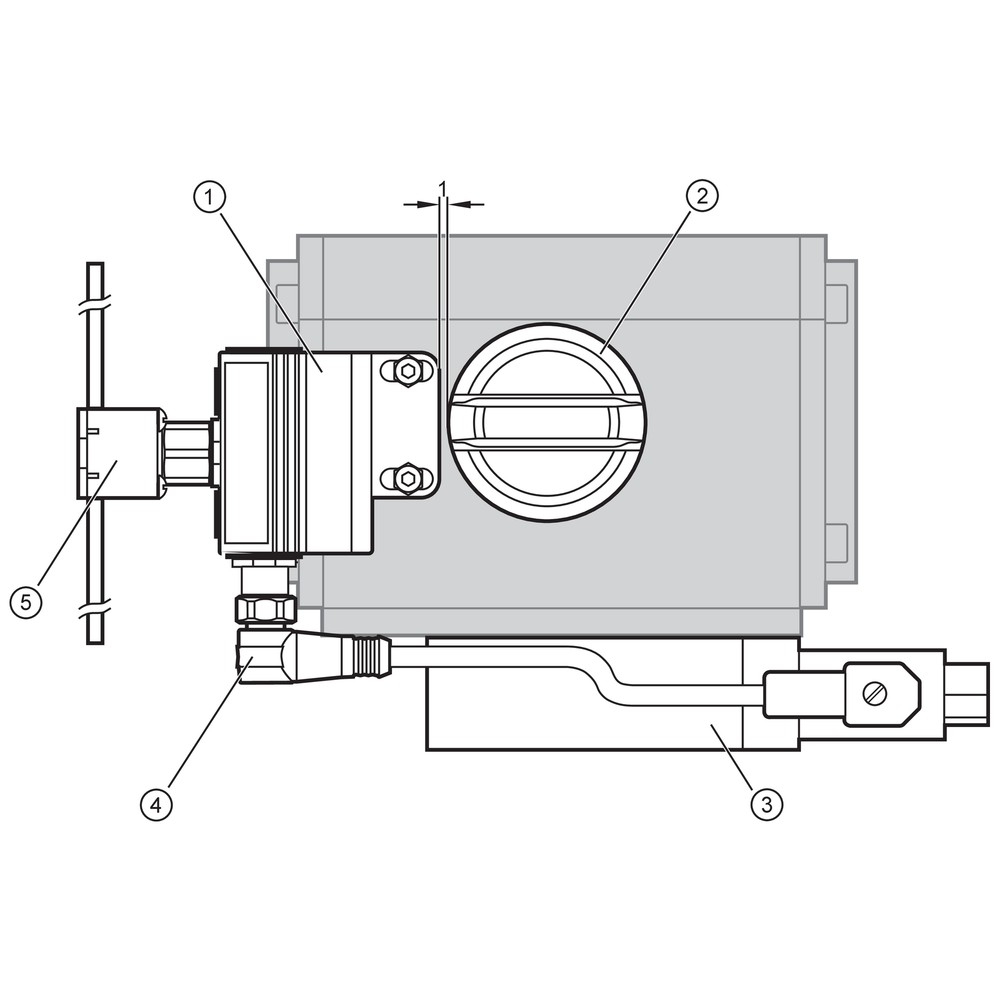

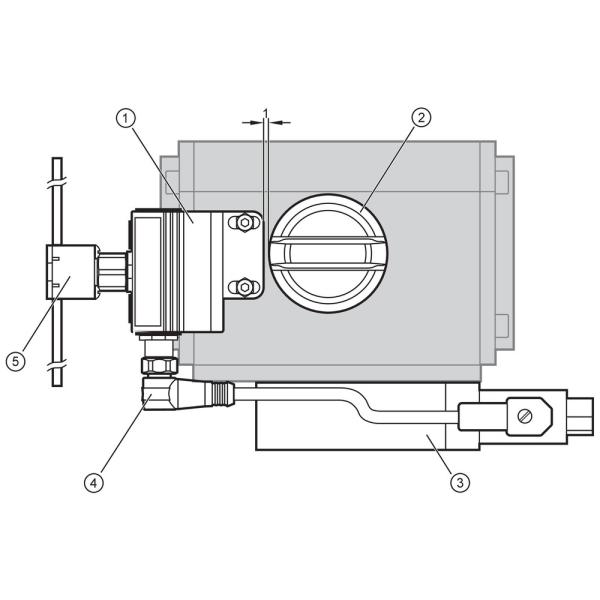

Desenho Dimensional

ACESSÓRIOS

Conexão T5 (AC2316)
Came de comutação (E12724)
Terminal para cabo plano (E75471)
Válvula solenoide (ZJF131)
Silenciadores (2 unidades)
Cabo de ligação (EVC030)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não responde ou apresenta falha de comunicação na rede.	Falha na conexão do cabo plano AS-i ou mau contato no terminal.	Verifique a integridade do cabo plano e o encaixe do terminal E75471.
Válvula solenoide não atua ou apresenta comportamento errático.	Tensão auxiliar fora da faixa especificada (26,5...31,6 V).	Meça a tensão de alimentação auxiliar diretamente nos bornes do módulo.
Feedback de posição incorreto enviado ao controlador.	Alinhamento incorreto do came de comutação com o atuador.	Verifique o alinhamento físico do came E12724 conforme o desenho dimensional.
Saída não comuta, erro indicado no mestre AS-i.	Sobrecarga na saída digital ou curto-circuito na bobina da válvula.	Desconecte a carga e verifique a continuidade da válvula solenoide ZJF131.

DOCUMENTAÇÃO TÉCNICA

Datasheet (PDF) (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

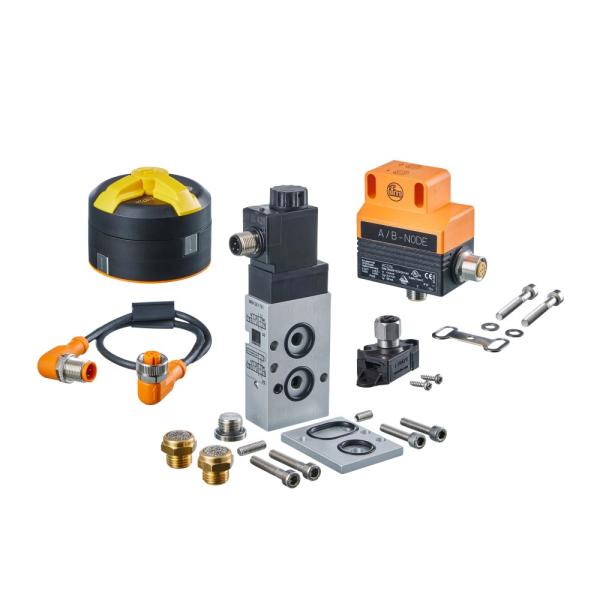

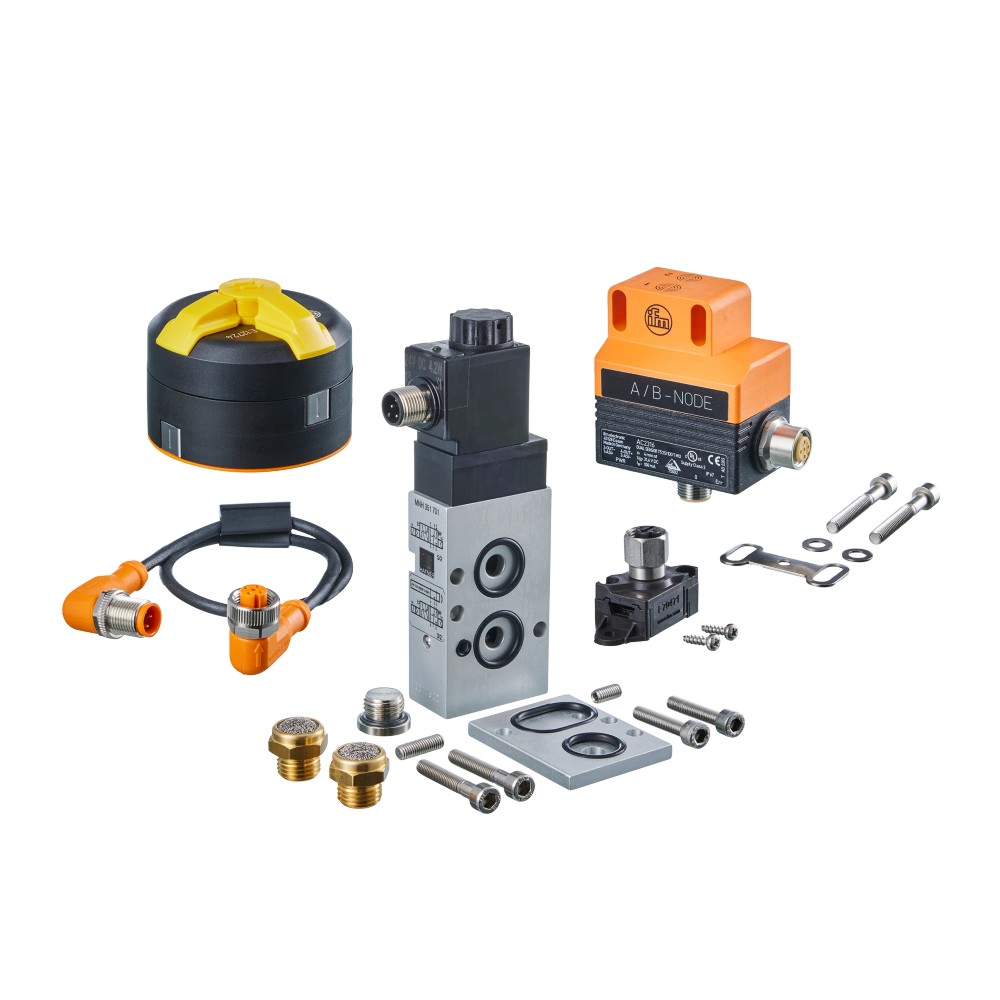

O que compõe o kit de automação ZZ0669 da IFM?

O ZZ0669 é um kit de automação AS-Interface (AS-i) projetado especificamente para o controle direto de válvulas pneumáticas oscilantes. O kit inclui o módulo AS-i, válvula solenoide, cames e componentes de conexão.

Quais são as capacidades de E/S deste módulo?

Sim, ele possui 2 entradas digitais e 1 saída digital do tipo PNP, operando em rede AS-Interface versão 2.1.

O kit serve para qualquer tipo de válvula pneumática?

Este kit não é indicado para válvulas que operam fora da distância de orifícios de 80 mm ou que possuam altura de atuador diferente de 30 mm.

Posso conectar este kit diretamente em uma rede PROFINET?

Não, este módulo é um dispositivo dedicado para a rede AS-Interface e não possui compatibilidade nativa para conexão direta em protocolos como Profibus ou PROFINET sem um gateway AS-i adequado.

Como diagnosticar uma falha de acionamento neste módulo?

Sintomas de falha incluem a falta de comunicação no mestre AS-i ou a válvula não acionar. Verifique o status dos LEDs do módulo e se a tensão auxiliar de 26,5...31,6 V DC está presente nos bornes.

O que verificar se o módulo não for detectado pela rede?

Se houver erro de sinal (falha de comunicação), verifique primeiramente a integridade física do cabo plano e a correta inserção do terminal E75471 no cabo.

Por que optar pelo kit ZZ0669 em vez de peças avulsas?

O kit de automação ZZ0669 é uma solução integrada (pacote de valor) que já inclui acessórios como válvulas, silenciadores e cabos, economizando tempo de montagem comparado à compra de componentes individuais.

Como saber se este kit é a escolha correta para minha aplicação?

A escolha depende das dimensões do seu atuador (80 mm entre furos e 30 mm de altura). Se a mecânica da válvula não respeitar essas medidas, este kit não será compatível.

Como realizar a instalação física do módulo no atuador?

A instalação requer a montagem mecânica do atuador, fixação do came de comutação e conexão do cabo plano AS-i utilizando o terminal incluso.

Quem é o responsável pelo faturamento deste item?

A IFM ELECTRONIC LTDA. é a fabricante e responsável pelo faturamento, garantindo a procedência técnica do material fornecido.

GLOSSÁRIO TÉCNICO

AS-Interface

Protocolo de comunicação industrial (bus de campo) focado na conexão de sensores e atuadores simples ao nível de controle. (Ref.: AS-i 2.1)

PNP

Tipo de saída que comuta o positivo da alimentação para a carga. (Ref.: Saída digital)

Atuador Oscilante

Componente pneumático que executa um movimento rotativo limitado, geralmente usado para abrir ou fechar válvulas borboleta ou esfera.

Interface E/S

Módulo que realiza a interface entre sinais discretos de campo (sensores/atuadores) e o controlador central via rede. (Ref.: Perfil S-7.A.E)

Código ID

Identificador hexadecimal configurado no módulo AS-i para que o mestre identifique o dispositivo corretamente na rede. (Ref.: ID A.E)
