Chave de Emergência IFM ZB0075

Pré-visualizar: ZB0075 IFM - Chave de Emergência IFM Segurança por Cabo 125m IP69K 240V

ZB0075 IFM - Chave de Emergência IFM Segurança por Cabo 125m IP69K 240V

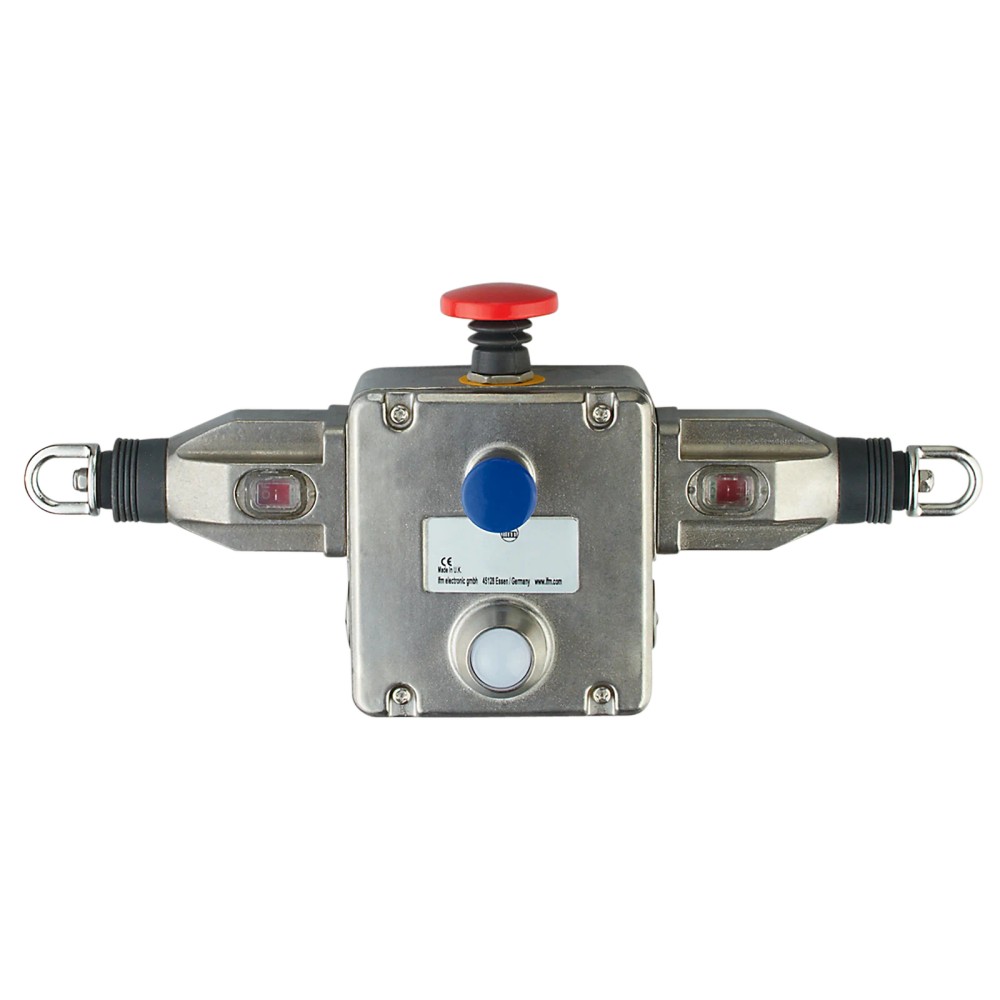

Imagem meramente ilustrativa

R$ 7.937,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ZB0075
EAN: 4021179346160
NCM do produto: 85365090

Destaques do Produto Tipo de Acionamento...mais

Fechar menu

Saiba mais sobre: "ZB0075 IFM - Chave de Emergência IFM Segurança por Cabo 125m IP69K 240V"

Destaques do Produto

Tipo de Acionamento

Cabo

Grau de Proteção

IP 67 / IP 69K

Comprimento Máx. Cabo

125 metros

Material

Aço Inoxidável 316

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Chave de Parada de Emergência Acionada por Cabo ZB0075 IFM

A ZB0075 é uma chave de parada de emergência de alta durabilidade, projetada para proteção em esteiras e áreas industriais de até 125 metros. O dispositivo opera com contatos de ação rápida e possui grau de proteção IP69K, sendo resistente a limpezas severas e ambientes agressivos. É uma solução robusta com invólucro em aço inoxidável, ideal para manter a segurança do operador em conformidade com normas industriais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	ZB0075
Marca	IFM
Material	Aço inoxidável 1.4401 (316)
Grau de Proteção	IP 67, IP 69K
Alcance Máximo	125 metros
Tensão Máxima	240 V AC
Corrente Térmica	10 A
Ciclos Mecânicos	> 1.000.000

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de transporte por esteiras de grande extensão até 125 metros.
Áreas que exigem higienização frequente (grau de proteção IP69K).
Instalações industriais que necessitam de monitoramento de parada de emergência com indicação visual (LED).

⚠ Considere outro se precisa de:

Locais com vibração excessiva contínua que ultrapasse a especificação de 10-500 Hz.
Ambientes com temperaturas de operação superiores a 80 °C.
Aplicações que exijam proteção contra curto-circuito integrada no dispositivo (o produto não possui).

APLICAÇÕES E USO

Sistemas de transporte por correia (esteiras) em indústrias de mineração e logística.
Áreas de processamento alimentício que exigem lavagem a alta pressão (devido ao IP69K).
Linhas de produção que necessitam de parada de emergência ao longo de grandes percursos.

COMO ESCOLHER

Antes de comprar o Chave de Parada de Emergência Acionada por Cabo ZB0075 IFM, verifique estes pontos:

Quando escolher a ZB0075

Selecione este produto quando o layout da planta exigir proteção de segurança ao longo de uma linha estendida de até 125 metros e quando o ambiente demandar alta resistência química ou mecânica (inox 316).

Quando buscar outra opção

Busque alternativas se a distância for significativamente inferior a 25 metros ou se a aplicação for estritamente interna e sem exposição a umidade, onde versões em polímero podem ser mais econômicas.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	110-240 V AC / 5-24 V DC	Faixa de alimentação compatível com LED de 24 V DC.
Tensão de isolação	500 V	Tensão máxima nominal de isolamento do dispositivo.
Energia térmica	10 A	Limite de corrente térmica contínua para proteção elétrica.
Poder de corte	3 A (240 V AC) / 6 A (120 V AC) / 2,5 A (24 V DC)	Capacidade de interrupção para carga indutiva.

Dados Mecânicos e Ambientais
Invólucro	Aço inoxidável 1.4401 (316)	Material resistente à corrosão para ambientes industriais exigentes.
Proteção IP	IP 67, IP 69K	Nível de estanqueidade contra água e sólidos.
Temperatura ambiente	-25 a 80 °C	Faixa de operação térmica permitida.
Resistência a choques	15 g / 11 ms	Capacidade de suportar impactos mecânicos rápidos.

Performance de Acionamento
Comprimento do cabo	125 m	Distância máxima de cobertura por lado.
Força de acionamento	< 125 N	Esforço necessário para o disparo do alarme.
Ciclos de comutação	> 1.000.000	Vida útil mecânica estimada do componente.

COMPATIBILIDADE

Comunicação

• Saída por contato (eletromecânica)

• Não possui protocolo digital (IODD)

Conexões

Elétrica Terminais de parafuso até 2,5 mm²

Processo Cabo (tensão ajustável)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes corrosivos ou com higienização química	✓	O uso de aço inoxidável 1.4401 e proteção IP69K torna o equipamento altamente resistente a agentes de limpeza.
Instalações elétricas com alta demanda de corrente (AC 240V)	✓	A chave suporta tensão de até 240V AC e corrente térmica de 10A, atendendo à maioria dos circuitos industriais.
Sistemas de segurança integrados em redes Fieldbus	✗	O dispositivo possui apenas contatos auxiliares e de segurança eletromecânicos, sem integração direta com protocolos de rede.

INSTALAÇÃO

Como instalar o Chave de Parada de Emergência Acionada por Cabo ZB0075 IFM

Defina a rota do cabo de segurança garantindo que não existam obstruções mecânicas.
Fixe a chave em uma estrutura rígida conforme o desenho dimensional.
Conecte o cabo de aço aos pontos de fixação da chave, utilizando tensores adequados.
Realize o ajuste de tensão do cabo para 130 N, garantindo que a chave não dispare sem necessidade.
Efetue a conexão elétrica nos terminais internos (até 2,5 mm²).
Teste o funcionamento do dispositivo puxando o cabo e verificando a mudança do sinal elétrico e a indicação do LED.

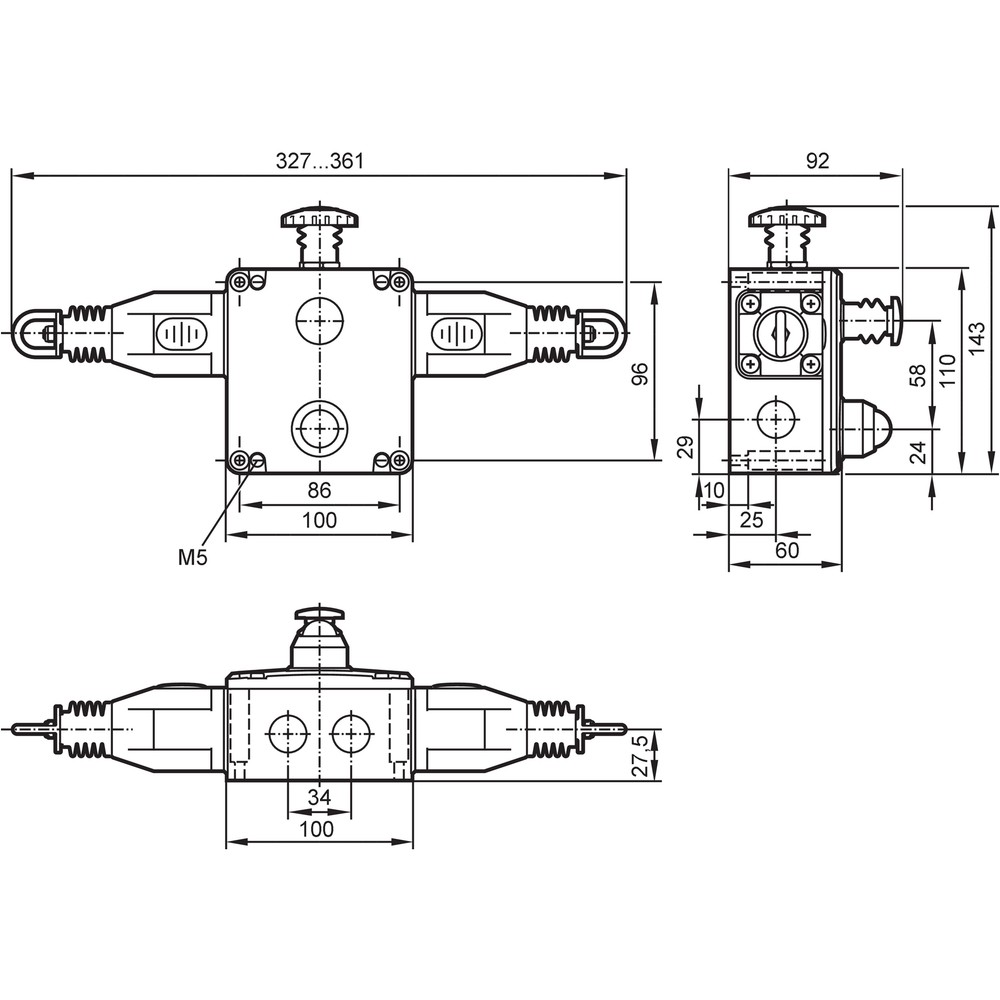

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Disparo falso ou acionamento indevido da parada de emergência.	Tensão do cabo abaixo ou acima do limite especificado (130 N).	Verificar a tensão de instalação do cabo utilizando um tensiômetro ou conferir o ajuste dos tensores.
Falha no disparo do alarme ao puxar o cabo.	Acúmulo de detritos ou gelo impedindo o movimento do cabo.	Inspecionar visualmente o caminho do cabo e a carcaça da chave em busca de obstruções.
Ausência de sinal de saída (contatos permanecem abertos/fechados).	Falha na conexão elétrica nos terminais internos.	Medir a continuidade nos terminais conforme diagrama de fiação após abrir a tampa do dispositivo.
Entrada de umidade ou corrosão interna.	Danos na carcaça por impacto mecânico externo.	Verificar integridade física da carcaça e vedações quanto a sinais de perfuração ou rachaduras.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial ZB0075 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a ZB0075 e qual a sua função principal?

A ZB0075 é uma chave de parada de emergência acionada por cabo, projetada para interromper operações de máquinas em sistemas de esteiras ou áreas extensas de risco.

O que acompanha o produto na embalagem?

Este dispositivo acompanha o manual de instruções e a chave conforme especificado no datasheet; acessórios adicionais como cabos de aço ou tensores devem ser adquiridos separadamente.

Este produto pode ser usado em qualquer temperatura?

Não, este modelo não é adequado para ambientes onde a temperatura de operação exceda 80°C ou para aplicações submersas permanentes, apesar do grau de proteção IP69K.

Posso substituir um sensor de barreira de luz por esta chave?

Não, este dispositivo é uma solução eletromecânica de segurança e não possui compatibilidade direta para substituição de sensores de proximidade ou barreiras fotoelétricas.

O que significa quando a luz vermelha da chave começa a piscar?

Se o LED vermelho estiver piscando, verifique o estado do cabo de acionamento. Geralmente indica que o cabo está frouxo ou rompido, acionando o estado de parada de emergência.

Por que a máquina para inesperadamente sem que ninguém puxe o cabo?

A causa provável é o desajuste na tensão do cabo de aço ou fadiga mecânica. Verifique o alinhamento do cabo e a tensão aplicada (deve ser menor que 125 N).

Por que escolher a ZB0075 em vez de botoeiras de emergência convencionais?

A escolha entre modelos depende da distância da zona de proteção. A ZB0075 é otimizada para longas distâncias (até 125 m), superando limitadores de fim de curso comuns em segurança.

Este modelo é melhor que sensores de segurança magnéticos?

A ZB0075 é a escolha ideal para grandes áreas de risco por cabo, enquanto sensores de segurança magnéticos são preferíveis para portas de proteção fixas e pequenas áreas.

Quais os cuidados essenciais na instalação do cabo?

A instalação exige que o cabo seja fixado corretamente com tensores. Certifique-se de que a força de tensão aplicada não ultrapasse 130 N para evitar disparos falsos.

Qual a procedência deste equipamento?

O produto é fabricado pela IFM Electronic, seguindo padrões industriais globais para automação, com faturamento direto da subsidiária brasileira.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência contra a entrada de poeira e proteção contra jatos de água de alta pressão e temperatura (Ref.: Proteção IP).

Ação Rápida

Mecanismo de comutação onde o contato elétrico abre ou fecha independentemente da velocidade do acionamento manual (Ref.: Função elétrica).

Força de Tensão

Força aplicada ao cabo de aço para manter o sistema em estado de operação. Deve ser mantida em 130 N para evitar disparos falsos (Ref.: Força de acionamento).

Capacidade de Comutação

Valor limite de carga elétrica (720 VA) que os contatos podem suportar durante a operação normal (Ref.: Capacidade de comutação).

Energia Térmica

Corrente máxima (10 A) que o dispositivo pode conduzir continuamente sem danos aos contatos (Ref.: Energia térmica).
