Sensor de Vibração IO-Link IFM VVB306

Pré-visualizar: VVB306 IFM - Sensor de Vibração IO-Link ifm Monitoramento de máquinas 3 Eixos, IP69, 2-5600Hz

VVB306 IFM - Sensor de Vibração IO-Link ifm Monitoramento de máquinas 3 Eixos, IP69, 2-5600Hz

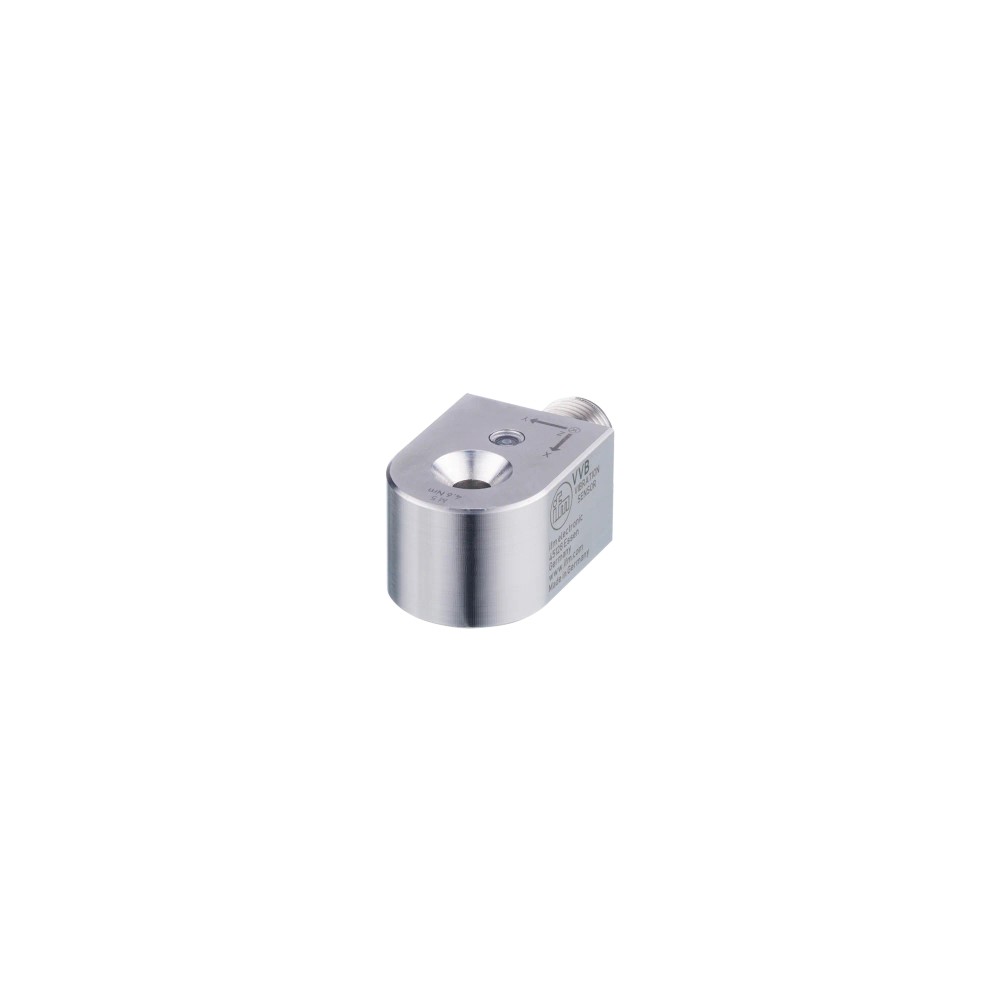

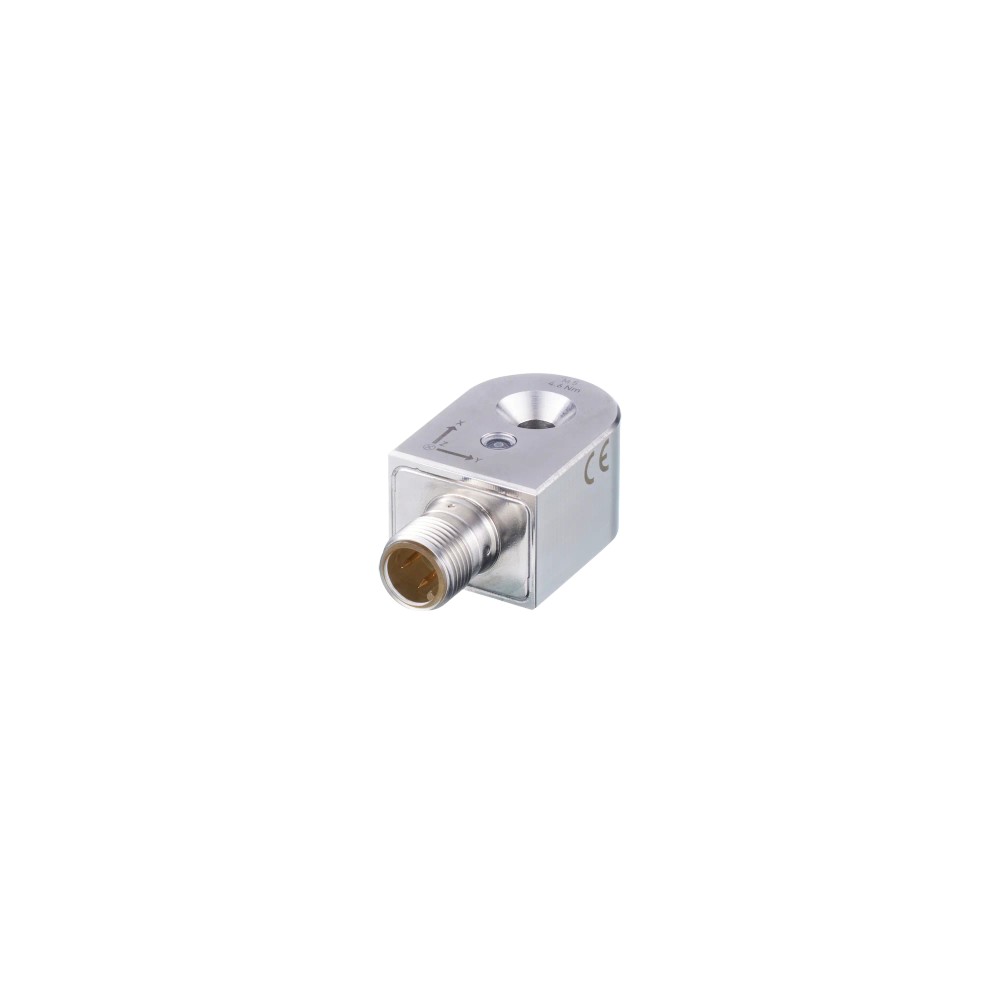

Imagem meramente ilustrativa

R$ 4.318,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VVB306
EAN: 4021179342582
NCM do produto: 90318099

Destaques do Produto Eixos de medição 3...mais

Fechar menu

Saiba mais sobre: "VVB306 IFM - Sensor de Vibração IO-Link ifm Monitoramento de máquinas 3 Eixos, IP69, 2-5600Hz"

Destaques do Produto

Eixos de medição

Faixa de frequência

2–5600 Hz

Comunicação

IO-Link; modo SIO

Tipo de saída

2 saídas digitais PNP/NPN configuráveis

Alimentação

18–30 V DC

Montagem

Parafuso M5; torque máximo de aperto de 4,6 Nm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o VVB306 IFM – Sensor de Vibração IO-Link, 3 Eixos, IP69, 2–5600 Hz

O IFM VVB306 é um sensor de vibrações para monitoramento de condição de máquinas industriais. Mede vibração em três eixos e oferece faixas de medição de 0–16 g e 0–300 mm/s, com frequência de 2–5600 Hz. A comunicação é feita por IO-Link, e as saídas de comutação são configuráveis como PNP ou NPN.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de vibrações para monitoramento de condição
Eixos de medição	3 (X, Y e Z)
Faixa de aceleração	0–16 g
Faixa de velocidade de vibração	0–300 mm/s
Faixa de frequência	2–5600 Hz
Comunicação	IO-Link 1.1; modo SIO disponível
Saídas digitais	2; PNP/NPN configuráveis
Alimentação	18–30 V DC
Proteção do invólucro	IP67, IP68 e IP69
Conexão elétrica	1 x M12, codificação A, 4 contatos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de condição de máquinas industriais, conforme a aplicação indicada na ficha do produto.
Instalações que precisam medir vibração em três eixos dentro das faixas especificadas de aceleração, velocidade e frequência.
Sistemas de automação com IO-Link compatível ou uso em modo SIO, respeitando a configuração elétrica e os limites do sensor.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora das faixas de 0–16 g, 0–300 mm/s ou 2–5600 Hz.
Instalações com alimentação fora de 18–30 V DC ou conexão incompatível com o conector M12 codificado A de 4 contatos.
Aplicações que exijam temperatura ambiente fora de -30 a 80 °C ou proteção superior às classificações IP informadas.

APLICAÇÕES E USO

Uso declarado: monitoramento de condição de máquinas industriais, com medição de vibração em três eixos.
Possibilidade de aplicação: integração a sistemas de automação que utilizem IO-Link com porta master classe A, ou modo SIO, desde que alimentação, conexão, faixas de medição e condições ambientais atendam à ficha.
A aplicação deve permanecer dentro das faixas especificadas de 0–16 g, 0–300 mm/s, 2–5600 Hz e temperatura ambiente de -30 a 80 °C. A ficha não especifica tipos particulares de máquinas ou critérios de diagnóstico por aplicação.

COMO ESCOLHER

Antes de comprar o VVB306 IFM – Sensor de Vibração IO-Link, 3 Eixos, IP69, 2–5600 Hz, verifique estes pontos:

Escolha o VVB306 quando

A aplicação requer monitoramento de vibração em três eixos, frequências entre 2 e 5600 Hz, faixas de até 16 g ou 300 mm/s e interface IO-Link ou modo SIO.

Verifique outra opção quando

A necessidade ultrapassar as faixas de medição, a temperatura ambiente permitida, a alimentação de 18–30 V DC ou os requisitos de conexão e comunicação especificados. Compare esses requisitos com a ficha do sensor alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	VVB306	Modelo informado para o sensor; SKU e part number do anúncio: VVB306.
Tipo de produto	Sensor de vibrações	Categoria funcional indicada na ficha.
Categoria	Monitoramento de condição	Aplicação de monitoramento de máquinas indicada no cadastro.
Aplicação	Máquinas industriais	Aplicação declarada no cadastro do produto.
Princípio de medição	Capacitivo	Princípio de medida informado na ficha.
Modelo do sensor	Sistema microeletromecânico (MEMS)	Tecnologia de sensor indicada no cadastro.
Normas de vibração mecânica	ISO 10816-3; ISO 2954; ISO 20816-3	Normas listadas no cadastro; não implica, por si só, certificação do produto.
GTIN	4021179342582	Identificador comercial informado para o produto.
DeviceID	1780	Identificador IO-Link informado na ficha.

Faixa de medição
Número de eixos de medição	3 (X, Y e Z)	Medição nos três eixos indicados.
Vibração, aceleração a-Peak/a-RMS (x-y-z)	0–16 g	Faixa de medição especificada.
Vibração, velocidade v-RMS (x-y-z)	0–300 mm/s	Faixa de medição especificada.
Faixa de frequência	2–5600 Hz	Faixa geral indicada na ficha.
Ponto de comutação SP, aceleração a-Peak/a-RMS	0,2–16 g	Faixa configurável do ponto de comutação indicada.
Ponto de retorno rP, aceleração a-Peak/a-RMS	0–15,8 g	Faixa indicada para o ponto de retorno.
Ponto de comutação SP, velocidade v-RMS	0,2–300 mm/s	Faixa configurável do ponto de comutação indicada.
Ponto de retorno rP, velocidade v-RMS	0–299,8 mm/s	Faixa indicada para o ponto de retorno.
Resolução a-Peak/a-RMS	0,001 g	Resolução informada para aceleração.
Resolução v-RMS	0,1 mm/s	Resolução informada para velocidade.

Precisão e desvios
Desvio de linearidade	2% do valor final	Desvio informado para a medição.
Precisão eixo X	2–4000 Hz: ±10%; 4000–5600 Hz: -3 dB	Desempenho indicado especificamente para o eixo X.
Precisão eixo Y	2–5000 Hz: ±10%; 5000–5600 Hz: -3 dB	Desempenho indicado especificamente para o eixo Y.
Precisão eixo Z	2–5000 Hz: ±10%; 5000–5600 Hz: -3 dB	Desempenho indicado especificamente para o eixo Z.
Precisão da medição de temperatura	±5 K	Valor de precisão informado no cadastro.

Dados elétricos
Tensão de operação	18–30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classe de proteção indicada.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado para as saídas.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.
Queda máxima de tensão da saída de comutação DC	2 V	Limite especificado para a saída.
Carga máxima de corrente por saída	100 mA	Limite por saída digital.

Entradas e saídas
Quantidade de saídas digitais	2	Número de saídas indicado na ficha.
Função elétrica	PNP/NPN configuráveis	Tipo de saída configurável.
Saída de comutação	Abertura/fechamento parametrizável	Função de comutação indicada no cadastro.
Sinal de saída	Sinal de comutação; IO-Link	Sinais indicados na ficha.

Interfaces de comunicação
Interface de comunicação	IO-Link	Interface de comunicação do sensor.
Revisão IO-Link	1.1	Revisão informada.
Tipo de transferência	COM3 (230,4 kBaud)	Taxa de transferência indicada.
Modo SIO	Sim	Operação em modo SIO indicada como disponível.
Classe de master port exigida	A	Requisito indicado para a porta do master IO-Link.
Padrão SDCI	IEC 61131-9: 2013-07	Padrão listado para a interface.
Tempo mínimo do ciclo do processo	4,1 ms	Tempo mínimo especificado.

Medição de temperatura
Alcance de medição de temperatura	-30 a 80 °C	Faixa de medição especificada.
Resolução de temperatura	0,1 °C	Resolução indicada.
Ponto de comutação SP de temperatura	-28 a 80 °C	Faixa indicada para o ponto de comutação.
Ponto de retorno rP de temperatura	-30 a 78 °C	Faixa indicada para o ponto de retorno.

Condições ambientais e robustez
Temperatura ambiente	-30 a 80 °C	Limites de temperatura ambiente especificados.
Temperatura de armazenamento	-30 a 80 °C	Faixa de armazenamento informada.
Grau de proteção	IP67, IP68 e IP69	Classificações listadas na ficha; verificar condições de montagem e ensaio no datasheet.
Resistência a choques	DIN EN 60068-2-27; 50 g por 11 ms / 500 g por 1 ms	Condições de ensaio declaradas.
Resistência a vibrações	DIN EN 60068-2-6; 20 g, 10–3000 Hz	Condições de ensaio declaradas.
EMC	EN IEC 61000-6-2; EN IEC 61000-6-4	Normas EMC listadas no cadastro.
Número de aprovação UL	L006	Identificador informado na ficha.
Número do arquivo UL	E251902	Referência de arquivo UL listada no cadastro.
MTTF	480 anos	Valor informado no cadastro do fabricante; não representa vida útil garantida.

Conexões e dados mecânicos
Conexão elétrica	1 x M12; codificação A; 4 contatos	Conexão indicada na ficha.
Comprimento máximo do cabo	20 m	Limite informado para o cabo.
Tipo de montagem	Parafuso de montagem M5	Fixação mecânica indicada.
Torque máximo de aperto	4,6 Nm	Limite de aperto indicado.
Parafuso de montagem incluído	1 x M5 x 25 mm	Acessório de montagem informado como incluído.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material indicado na ficha técnica.
Material do anúncio	Metal	Descrição de material presente nos dados básicos do anúncio.
Formato	Cilíndrico com base plana	Formato indicado nos dados do anúncio.
Acabamento e cor	Escovado; prateado	Dados descritivos do anúncio.
Peso	97,9 g	Peso informado no conjunto de atributos do produto.

Displays e elementos de operação
Display em operação	1 LED verde	Indicação visual de operação informada.
Display de erro	1 LED vermelho	Indicação visual de erro informada.

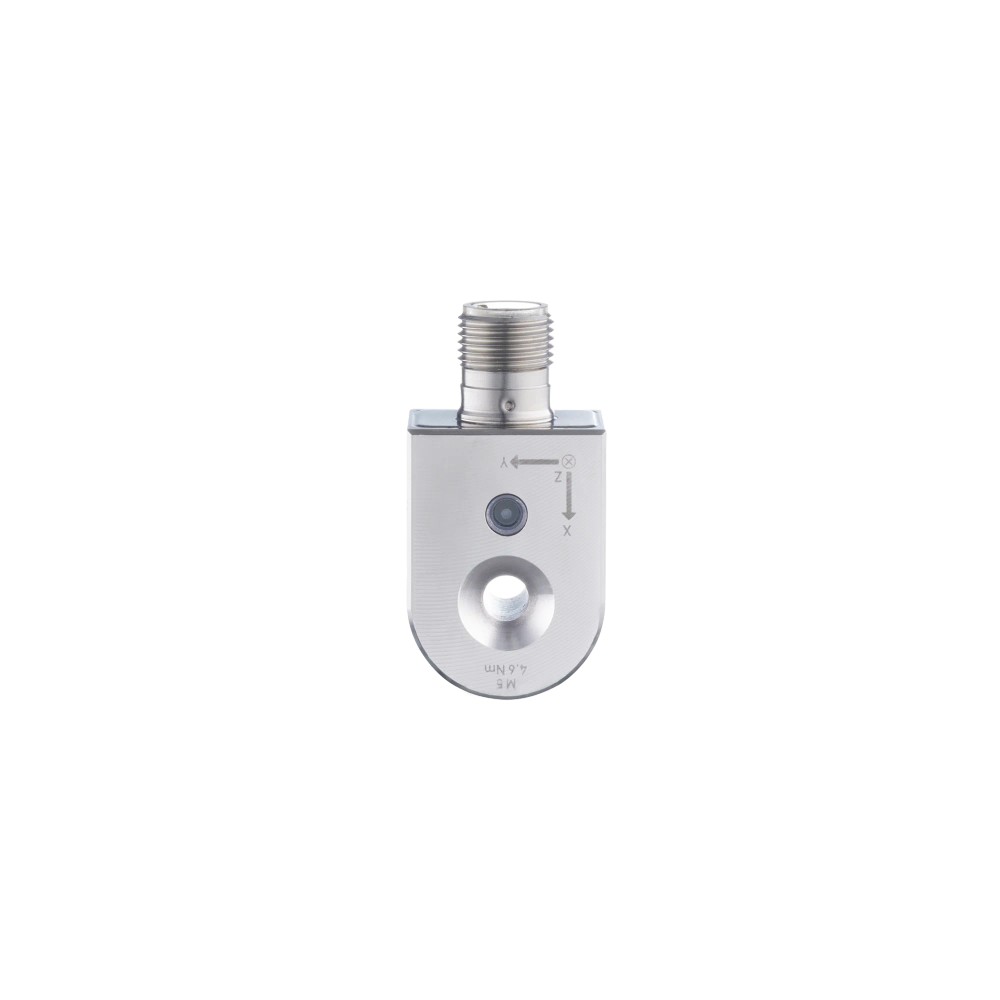

Marcações	CE, M5, 4,6 Nm, eixos X/Y/Z	Marcações indicadas nos dados do anúncio.

Dados comerciais e embalagem
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	9031.80.99	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM3 (230,4 kBaud); padrão SDCI IEC 61131-9: 2013-07.

• Modo SIO disponível.

• Compatível com master IO-Link cuja classe de porta exigida seja A.

Conexões

Elétrica Conexão elétrica por 1 x M12, codificação A, 4 contatos. Alimentação de 18–30 V DC; consumo inferior a 50 mA. Duas saídas digitais configuráveis PNP/NPN, com carga máxima de 100 mA por saída. Comprimento máximo de cabo informado: 20 m.

Processo Não há conexão de processo indicada na ficha; a fixação mecânica é por parafuso M5. A ficha informa um parafuso de montagem M5 x 25 mm incluído.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede de automação com IO-Link e master com porta classe A	✓	A ficha especifica IO-Link, revisão 1.1, e classe de master port exigida A.
Operação em modo SIO	✓	O modo SIO está indicado como disponível; verificar a configuração da saída e do sistema receptor.
Entrada de CLP compatível com saída PNP ou NPN configurada	✓	As saídas são configuráveis como PNP/NPN; a compatibilidade depende da configuração elétrica correspondente no controlador.
Alimentação fora de 18–30 V DC	✗	A tensão de operação especificada é 18–30 V DC.
Aplicação que requer cabo acima de 20 m	✗	O comprimento máximo de cabo informado na ficha é 20 m.
Aplicação com faixa de vibração necessária acima de 16 g ou 300 mm/s	✗	As faixas de medição especificadas são 0–16 g e 0–300 mm/s.

INSTALAÇÃO

Como instalar o VVB306 IFM – Sensor de Vibração IO-Link, 3 Eixos, IP69, 2–5600 Hz

Confirme que a alimentação disponível está entre 18 e 30 V DC e que o sistema de controle aceita IO-Link ou a saída configurada para modo SIO.
Verifique a compatibilidade do master IO-Link: revisão 1.1, porta classe A e comunicação COM3, quando usar IO-Link.
Selecione a posição de montagem conforme o ponto de medição definido para a máquina e confira o desenho dimensional do fabricante.
Fixe o sensor com o parafuso M5 x 25 mm incluído, respeitando o torque máximo de 4,6 Nm.
Conecte o cabo ao conector M12 codificado A de 4 contatos; respeite o limite de comprimento de cabo informado de 20 m.
Configure a comunicação e as saídas no sistema conectado; confira os indicadores LED e valide a leitura conforme o datasheet.

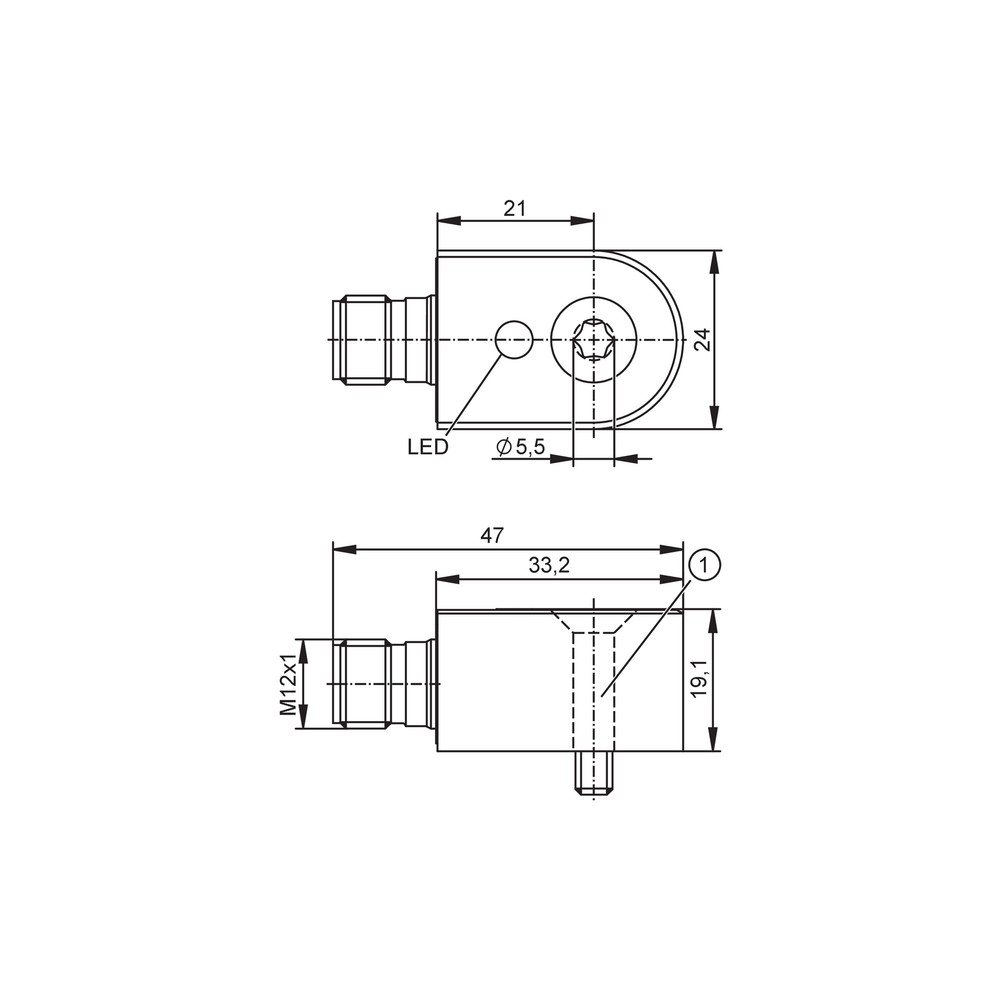

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 parafuso de montagem M5 x 25 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comunica com o master IO-Link.	Possível incompatibilidade de configuração da porta, da revisão de comunicação, da taxa de transferência ou da ligação elétrica.	Confirme a classe A da porta master, a revisão IO-Link 1.1, COM3 e a conexão M12 de 4 contatos; consulte o datasheet para a configuração e a atribuição dos contatos.
A saída de comutação não é reconhecida pelo controlador.	Tipo PNP/NPN ou função de abertura/fechamento configurados de forma diferente do esperado pelo circuito conectado.	Confira a parametrização do sensor e o tipo de entrada do controlador; verifique também alimentação e limite de corrente de 100 mA por saída.
Leituras de vibração não aparecem ou parecem inconsistentes após a instalação.	Montagem inadequada, fixação incorreta ou aplicação fora das faixas de medição do sensor.	Verifique a fixação M5, o torque máximo de 4,6 Nm, os eixos de orientação e se a medição requerida está dentro de 0–16 g, 0–300 mm/s e 2–5600 Hz.
O sensor apresenta erro ou deixa de operar em campo.	Condição elétrica ou ambiental fora dos limites especificados, ou falha de ligação.	Confira tensão de 18–30 V DC, temperatura ambiente de -30 a 80 °C, estado do conector e LED vermelho de erro; consulte o datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados VVB306-00 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o VVB306 e para que tipo de uso serve?

É um sensor de vibrações de três eixos para monitoramento de condição de máquinas industriais. Comunica por IO-Link e também oferece modo SIO.

Quais são as faixas de medição e o que acompanha o produto?

A ficha informa 0–16 g para aceleração e 0–300 mm/s para velocidade, na faixa de 2–5600 Hz. O material incluído é um parafuso de montagem M5 x 25 mm.

Ele funciona com qualquer master IO-Link?

Não é possível afirmar compatibilidade com qualquer master. A ficha especifica IO-Link 1.1, COM3 e porta master classe A; confira esses requisitos no equipamento de controle.

Posso ligar o VVB306 a uma entrada PNP ou NPN?

As saídas digitais podem ser configuradas como PNP ou NPN. A configuração deve corresponder à entrada do controlador e respeitar o limite de 100 mA por saída.

Esse sensor serve para medir vibração acima de 16 g ou 300 mm/s?

Não: as faixas informadas são de 0–16 g e 0–300 mm/s. Para valores superiores, selecione um sensor cuja ficha cubra a faixa requerida.

Posso usar o VVB306 fora da faixa de -30 a 80 °C?

A ficha especifica temperatura ambiente de -30 a 80 °C. Ela não confirma operação fora desses limites.

O sensor está ligado, mas não aparece no IO-Link. O que verifico antes de trocar?

Confira a alimentação de 18–30 V DC, a conexão M12, a porta classe A e a configuração de IO-Link 1.1/COM3. Consulte o datasheet para verificar a instalação e os parâmetros.

A saída não comuta; isso significa que o sensor está defeituoso?

Não necessariamente. Antes de substituir, verifique a configuração PNP/NPN, a função de abertura/fechamento, o ponto de comutação, a entrada do controlador e o limite de corrente da saída.

Qual fixação e torque devo usar na instalação?

A montagem indicada é por parafuso M5, e a ficha informa torque máximo de 4,6 Nm. O produto inclui um parafuso M5 x 25 mm; consulte o desenho dimensional para detalhes de montagem.

O sensor pode ser instalado com qualquer cabo M12?

A ficha especifica conexão M12 codificada A, com 4 contatos, e comprimento máximo de cabo de 20 m. Confirme também a ligação elétrica no datasheet antes da instalação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9: 2013-07)

Modo SIO

Modo de operação indicado para uso do sinal de comutação sem comunicação IO-Link. (Ref.: Modo SIO: sim)

v-RMS

Valor eficaz da velocidade de vibração usado na medição indicada para o sensor. (Ref.: faixa de 0–300 mm/s)

a-Peak/a-RMS

Grandeza de aceleração de vibração indicada para a faixa de medição e os pontos de comutação. (Ref.: faixa de 0–16 g)

IP69

Classificação de proteção do invólucro declarada na ficha do produto. (Ref.: IP67, IP68 e IP69)

Ligações relacionadas com "VVB306 IFM - Sensor de Vibração IO-Link ifm Monitoramento de máquinas 3 Eixos, IP69, 2-5600Hz"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "VVB306 IFM - Sensor de Vibração IO-Link ifm Monitoramento de máquinas 3 Eixos, IP69, 2-5600Hz"

Para avaliar, preencha:

Ligações relacionadas com
