Sensor de Vibração IO-Link VVB302 IFM

Pré-visualizar: VVB302 IFM - Sensor de Vibrações IO-Link Monitoramento de Máquinas 3 Eixos 2-5600Hz IP69

VVB302 IFM - Sensor de Vibrações IO-Link Monitoramento de Máquinas 3 Eixos 2-5600Hz IP69

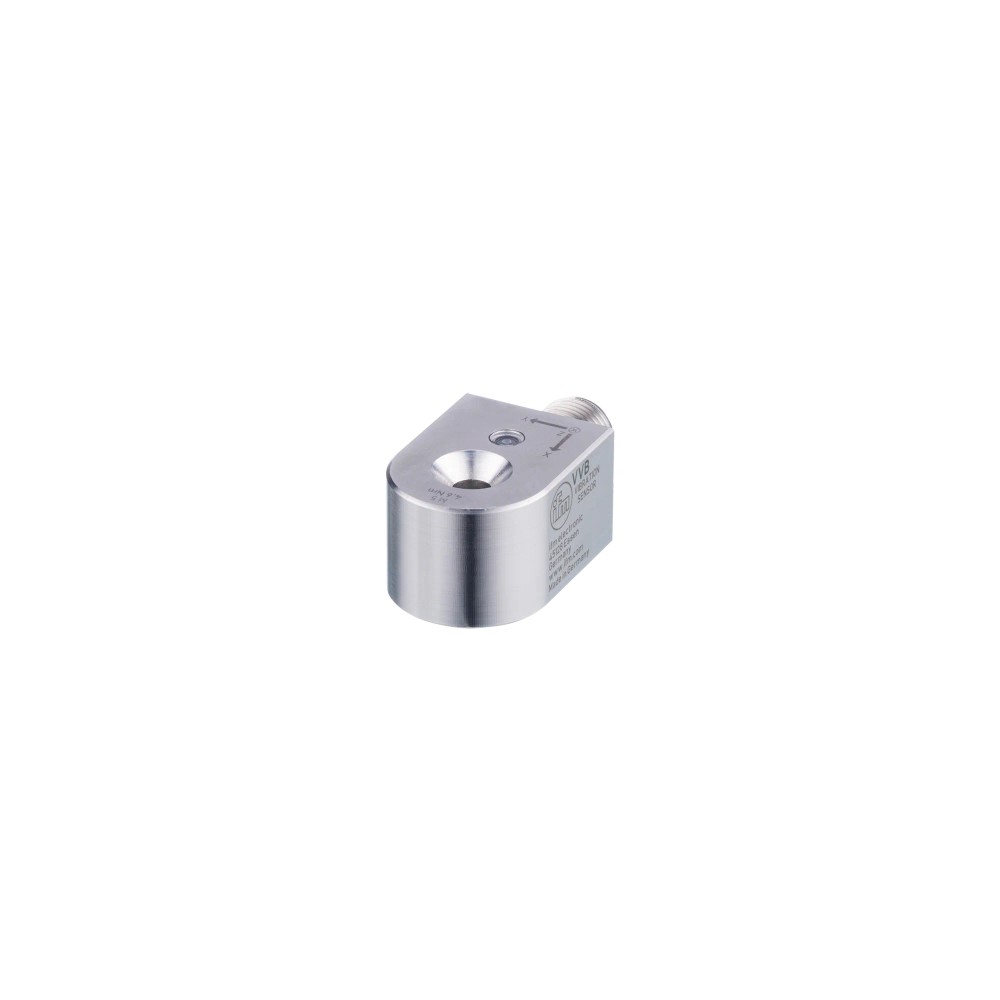

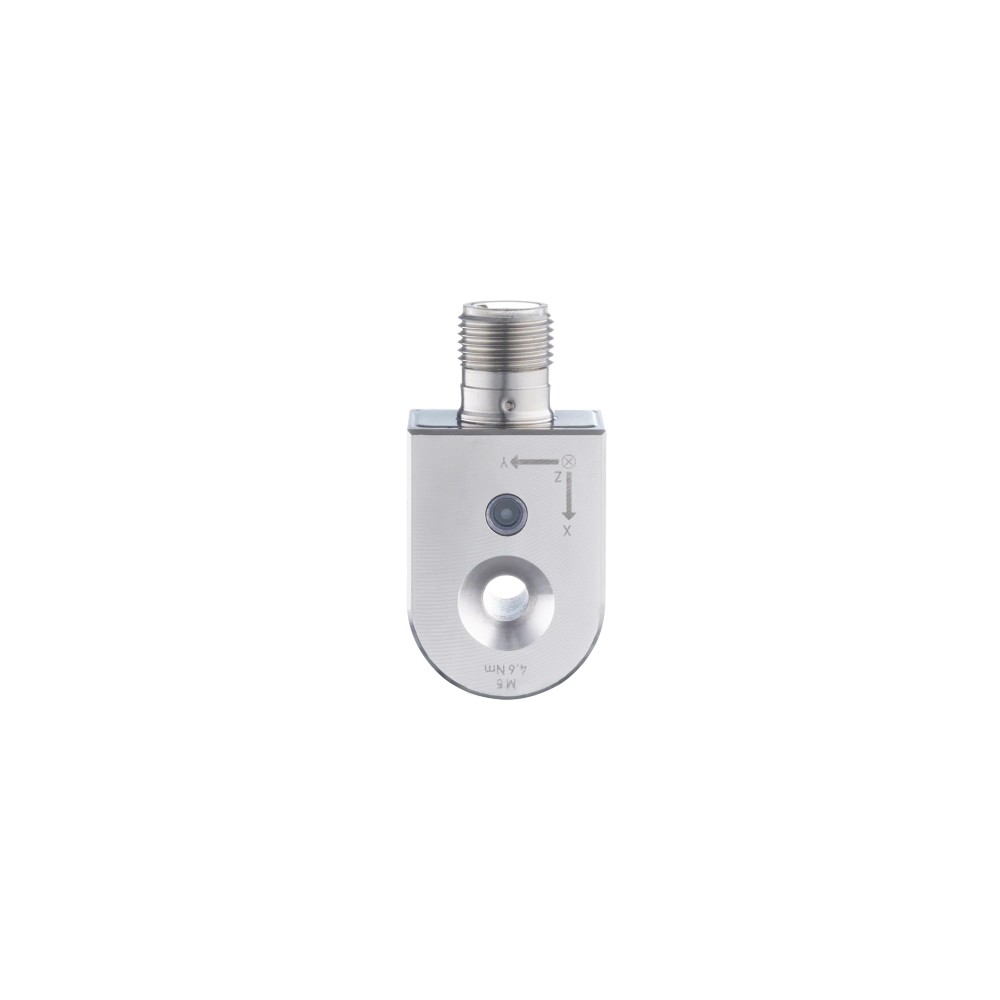

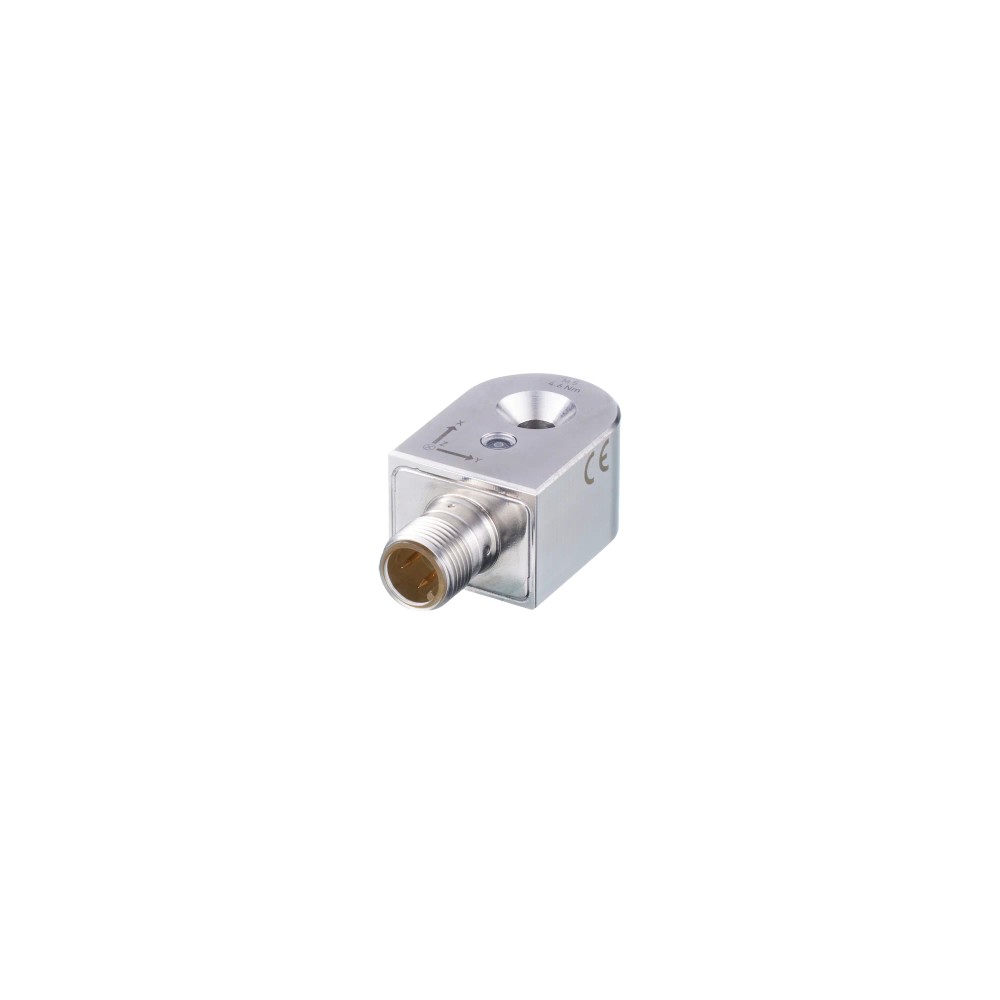

Imagem meramente ilustrativa

R$ 4.318,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VVB302
EAN: 4021179341561
NCM do produto: 90318099

Destaques do Produto Modelo VVB302...mais

Fechar menu

Saiba mais sobre: "VVB302 IFM - Sensor de Vibrações IO-Link Monitoramento de Máquinas 3 Eixos 2-5600Hz IP69"

Destaques do Produto

Modelo

VVB302

Medição

3 eixos

Frequência

2...5600 Hz

Comunicação

IO-Link 1.1

Alimentação

18...30 V DC

Saída

2 saídas digitais PNP/NPN configuráveis

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o VVB302 IFM – Sensor de Vibrações IO-Link para Monitoramento de Máquinas, 3 Eixos, 2–5600 Hz, IP69

O VVB302 é um sensor de vibrações para monitoramento de condições em máquinas industriais. Mede vibrações em três eixos e oferece faixa de frequência de 2 a 5600 Hz. A comunicação é feita por IO-Link, revisão 1.1, e o equipamento possui duas saídas digitais configuráveis como PNP ou NPN.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de vibrações
Eixos de medição	3
Faixa de frequência	2...5600 Hz
Interface	IO-Link, revisão 1.1
Saídas digitais	2; PNP/NPN configuráveis
Tensão de operação	18...30 V DC
Temperatura ambiente	-30...80 °C
Grau de proteção	IP67, IP68 e IP69
Conexão elétrica	Conector M12 roscado
Fixação	Orifício para parafuso M5

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de condição em máquinas industriais, conforme aplicação indicada na ficha do produto.
Instalações que necessitam de medição de vibração em três eixos e comunicação IO-Link.
Sistemas com alimentação de 18...30 V DC e porta master IO-Link classe A.
Montagem compatível com orifício para parafuso M5 e conector M12 roscado.

⚠ Considere outro se precisa de:

Aplicações que exijam frequência de medição fora da faixa de 2...5600 Hz.
Instalações sem alimentação compatível de 18...30 V DC ou sem interface adequada para operar o dispositivo.
Aplicações que exijam grau de proteção diferente dos valores especificados para o produto.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: monitoramento de condição em máquinas industriais, com aquisição de vibração em três eixos.
Em sistemas com master IO-Link classe A, a comunicação pode ser usada para parametrizar funções e disponibilizar dados, respeitando os requisitos elétricos e de comunicação especificados.
A ficha não identifica máquinas, setores ou condições de montagem específicas; valide a faixa de medição, a fixação M5 e as condições ambientais no projeto antes da instalação.

COMO ESCOLHER

Antes de comprar o VVB302 IFM – Sensor de Vibrações IO-Link para Monitoramento de Máquinas, 3 Eixos, 2–5600 Hz, IP69, verifique estes pontos:

Escolha o VVB302 quando

O projeto requer monitoramento de vibração em três eixos, faixa de frequência de 2...5600 Hz, comunicação IO-Link e alimentação de 18...30 V DC.

Avalie outra opção quando

A faixa de frequência requerida estiver fora de 2...5600 Hz, a alimentação disponível não estiver entre 18...30 V DC ou o sistema não oferecer a interface e a porta master IO-Link exigidas. Confirme os requisitos completos no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de vibrações	Classificação declarada do produto.
Modelo	VVB302	Identificação do modelo.
SKU	VVB302	Código do produto no anúncio.
Part number	VVB302	Código de peça informado.
GTIN	4021179341561	Identificador comercial informado.
Marca	ifm electronic	Fabricante indicado.
Aplicação	Máquinas industriais	Aplicação indicada na ficha.
Modelo de aplicação	Monitoramento de condições com ciência de dados	Descrição funcional informada para o produto.

Princípio e faixa de medição
Tecnologia do sensor	Sistema microeletromecânico (MEMS)	Tecnologia declarada para o elemento sensor.
Princípio de medição	Capacitivo	Princípio de medição indicado.
Número de eixos de medição	3	Medição nos eixos x, y e z.
Faixa de frequência	2...5600 Hz	Faixa especificada para a medição de vibração.
Vibração da área de medição, v-RMS (x-y-z)	0...0,3 m/s	Faixa de medição declarada.
Vibração da área de medição, a-Peak/a-RMS (x-y-z)	0...156,91 m/s²	Faixa de medição declarada.
Faixa de medição de temperatura	-30...80 °C	Faixa indicada para a medição de temperatura.

Precisão, resolução e desvios
Precisão do eixo x	2...4000 Hz: ±10%; 4000...5600 Hz: -3 dB	Desempenho declarado para o eixo x, conforme a faixa de frequência.
Precisão do eixo y	2...5000 Hz: ±10%; 5000...5600 Hz: -3 dB	Desempenho declarado para o eixo y, conforme a faixa de frequência.
Precisão do eixo z	2...5000 Hz: ±10%; 5000...5600 Hz: -3 dB	Desempenho declarado para o eixo z, conforme a faixa de frequência.
Resolução v-RMS (x-y-z)	0,0001 m/s	Resolução especificada para velocidade de vibração.
Resolução a-Peak/a-RMS (x-y-z)	0,01 m/s²	Resolução especificada para aceleração.
Resolução da medição de temperatura	0,1 °C	Resolução declarada para temperatura.
Precisão	±5 K	Valor informado na ficha; verifique no datasheet a condição de referência aplicável.
Desvio de linearidade	2% do valor final	Desvio declarado como percentual do valor final.

Pontos de comutação e funções de medição
Ponto de comutação v-RMS (x-y-z), SP	0,0002...0,3 m/s	Faixa de ajuste declarada para o ponto de comutação.
Ponto de comutação e retorno v-RMS (x-y-z), SP/rP	0...0,2998 m/s	Faixa especificada para ponto de comutação e retorno.
Ponto de comutação a-Peak/a-RMS (x-y-z), SP	2...156,91 m/s²	Faixa de ajuste declarada para o ponto de comutação.
Ponto de comutação e retorno a-Peak/a-RMS (x-y-z), SP/rP	0...154,91 m/s²	Faixa especificada para ponto de comutação e retorno.
Ponto de comutação da medição de temperatura, SP	-28...80 °C	Faixa especificada para o ponto de comutação.
Ponto de comutação e retorno da medição de temperatura, SP/rP	-30...78 °C	Faixa especificada para ponto de comutação e retorno.
Aviso sobre o ponto de comutação SP	Parametrizável	O aviso pode ser parametrizado.
Funções de diagnóstico	Autoteste	Função declarada na ficha.
Funções IO-Link acíclicas	Filtro para v-RMS, a-RMS e a-Peak; histerese; janela; pontos de comutação; lógica de comutação; medição de desbalanceamento; contador de horas de operação da máquina; análise de rolamento BearingScout	Recursos de parametrização e diagnóstico disponíveis via IO-Link, conforme ficha.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	<50 mA	Consumo declarado.
Classe de proteção	III	Classificação elétrica informada.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio especificada.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Proteção contra sobrecarga	Sim	Proteção declarada.
Proteção contra curto-circuitos	Sim	Proteção declarada.
Versão da proteção contra curto-circuito	Por impulso	Tipo de proteção indicado.

Saídas
Quantidade de saídas digitais	2	Número de saídas indicado na ficha.
Função elétrica	PNP/NPN configuráveis	Tipo de saída configurável.
Sinal de saída	Sinal de comutação; IO-Link	Sinais declarados para o produto.
Saída de comutação	Abertura/fechamento parametrizável	Lógica de comutação indicada na ficha.
Carga máxima de corrente por saída	100 mA	Limite de corrente especificado para cada saída.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo declarado para a saída DC.
Modo SIO	Sim	Operação SIO indicada como disponível.

Tempos de reação e comunicação
Tempo mínimo do ciclo do processo	4,1 ms	Tempo de ciclo mínimo declarado.
Interface de comunicação	IO-Link	Interface de comunicação do sensor.
Revisão IO-Link	1.1	Revisão declarada.
Padrão SDCI	IEC 61131-9:2013-07	Padrão indicado para a comunicação.
Tipo de transferência	COM3 (230,4 kBaud)	Modo e taxa de transferência declarados.
Classe de master port exigida	A	Requisito informado para a porta master.
DeviceID default	1778	Identificador padrão declarado.
Perfil IO-Link	BLOB (Binary Large Object transfer), Common, I&D (Identification and Diagnosis), Function Locator, Function ProductURI	Perfis e funções listados na ficha.

Condições ambientais e proteção
Temperatura ambiente	-30...80 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-30...80 °C	Faixa de armazenamento declarada.
Grau de proteção	IP67, IP68 e IP69	Graus de proteção informados; consulte o datasheet para as condições associadas a cada classificação.

Dados mecânicos e materiais
Material	Metal	Material indicado no anúncio.
Acabamento	Escovado	Acabamento indicado no anúncio.
Cor	Prata	Cor indicada no anúncio.
Formato	Cilíndrico com base plana	Formato indicado no anúncio.
Fixação	Orifício para parafuso M5	Interface de montagem declarada.
Conexão elétrica	M12, roscado	Tipo de conector informado.
Peso	98,4 g	Peso indicado nos dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9:2013-07.

• Modo SIO disponível.

• Transferência COM3, 230,4 kBaud.

• Perfil indicado: BLOB (Binary Large Object transfer), Common, I&D (Identification and Diagnosis), Function Locator e Function ProductURI.

Conexões

Elétrica Conector M12 roscado. Alimentação de 18...30 V DC, classe de proteção III e porta master IO-Link classe A exigida. Duas saídas digitais configuráveis PNP/NPN; corrente máxima de 100 mA por saída. Consulte o datasheet para a atribuição dos pinos e o esquema de ligação.

Processo Não se aplica conexão de processo para fluido; o sensor é fixado mecanicamente por orifício para parafuso M5. A conexão mecânica não substitui a verificação da conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou master com IO-Link revisão 1.1 e porta classe A, dentro dos requisitos elétricos especificados.	✓	A ficha especifica IO-Link 1.1 e classe A para a porta master exigida.
Alimentação DC entre 18 e 30 V e montagem por parafuso M5, com conector M12 compatível.	✓	Essas condições correspondem aos dados elétricos e mecânicos declarados.
Aplicação com frequência de vibração requerida dentro de 2...5600 Hz.	✓	A faixa de frequência declarada pelo produto é 2...5600 Hz.
Aplicação que exige frequência fora de 2...5600 Hz.	✗	A frequência requerida ultrapassa a faixa especificada para o sensor.
Porta master que não atende à classe A exigida.	✗	A ficha declara classe A como requisito da porta master.
Sistema que requer conexão de processo para contato com fluido.	✗	O produto é um sensor de vibrações com fixação por parafuso M5; a ficha não declara conexão de processo para fluido.

INSTALAÇÃO

Como instalar o VVB302 IFM – Sensor de Vibrações IO-Link para Monitoramento de Máquinas, 3 Eixos, 2–5600 Hz, IP69

Confirme no projeto a aplicação, a faixa de medição requerida e as condições ambientais em relação ao datasheet do VVB302.
Verifique se a alimentação disponível está entre 18 e 30 V DC e se a porta master IO-Link atende à classe A exigida.
Escolha uma superfície de montagem compatível com a fixação por parafuso M5 e prepare o ponto de fixação conforme o desenho dimensional.
Fixe o sensor mecanicamente, assegurando que a montagem corresponda à configuração prevista para a máquina monitorada.
Conecte o cabo ao conector M12 e confira a pinagem no datasheet antes de energizar; não deduza a atribuição dos pinos apenas pelo tipo de conector.
Configure a comunicação IO-Link e os parâmetros de medição e comutação necessários; valide os valores observados durante o comissionamento.

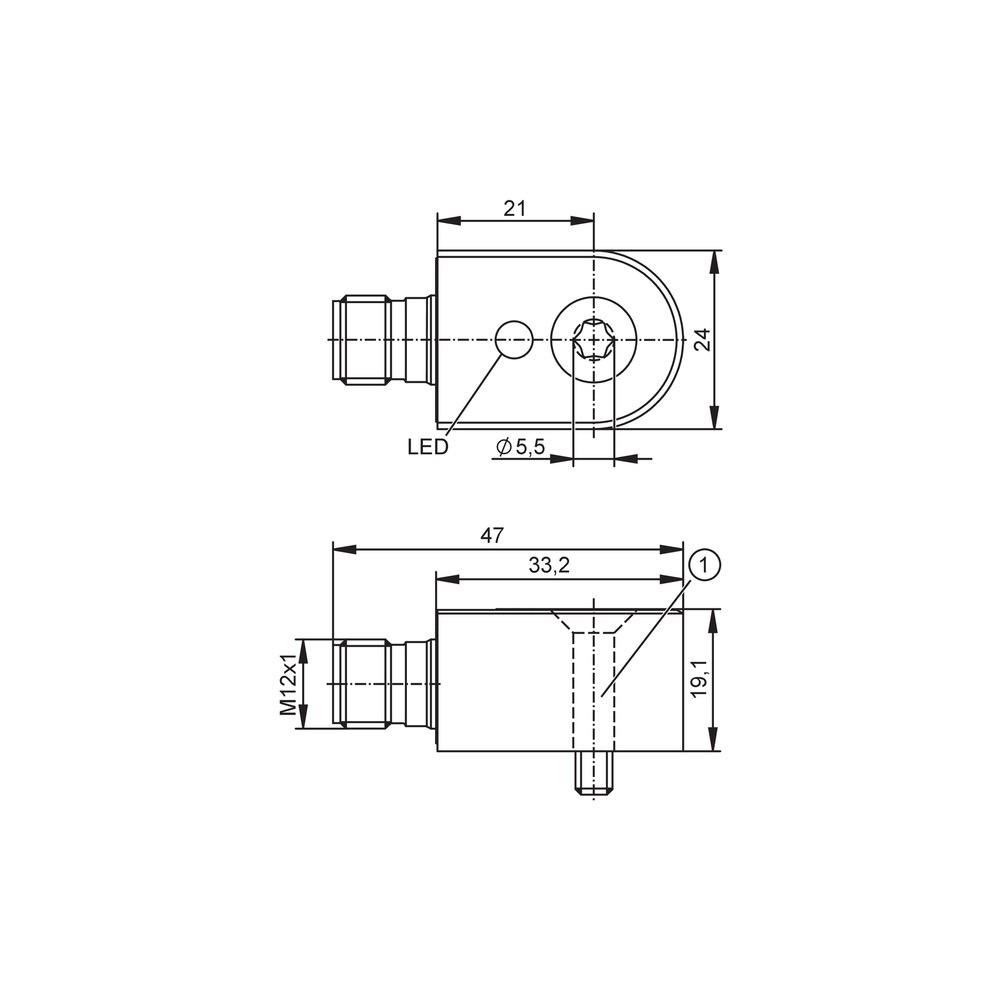

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comunica com o master IO-Link.	Porta master incompatível com a classe A exigida, configuração de comunicação incorreta ou ligação elétrica inadequada.	Confirme a classe da porta, a alimentação, a conexão M12 e os parâmetros de comunicação conforme o datasheet.
A saída digital não comuta no ponto esperado.	Parâmetros de ponto de comutação, histerese ou lógica de saída não correspondem à aplicação.	Leia os parâmetros via IO-Link e confira o ponto de comutação, o retorno e a lógica configurada.
A leitura de vibração está ausente ou não corresponde ao comportamento esperado da máquina.	Fixação mecânica inadequada, eixo de medição interpretado incorretamente ou requisito de frequência fora da faixa especificada.	Inspecione a montagem M5, valide a orientação dos eixos e compare a frequência esperada com a faixa e os dados de precisão do datasheet.
O sensor reinicia ou deixa de operar durante o funcionamento.	Alimentação fora da faixa especificada, queda de tensão ou condição de curto-circuito/sobrecarga na instalação.	Meça a tensão no sensor durante a operação e verifique a carga das saídas, a fiação e os sinais de proteção.

DOCUMENTAÇÃO TÉCNICA

Folha de dados VVB302 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o VVB302 e para quem serve?

É um sensor de vibrações da ifm para monitoramento de condição em máquinas industriais. Mede em três eixos e comunica-se por IO-Link.

Quais são a faixa de frequência e a interface de comunicação?

A faixa especificada é de 2...5600 Hz. A interface é IO-Link, revisão 1.1.

O que acompanha o produto?

A ficha fornecida não especifica acessórios ou itens inclusos; confirme o conteúdo de fornecimento com o vendedor ou no datasheet do fabricante.

Ele funciona com qualquer master IO-Link?

A ficha exige uma porta master classe A e informa IO-Link revisão 1.1. Verifique também os requisitos de alimentação e configuração do master.

O VVB302 serve para medir vibração acima de 5600 Hz?

Não: a faixa declarada termina em 5600 Hz. Para frequências acima desse limite, selecione um dispositivo cuja faixa especificada cubra o requisito.

Posso usar este sensor sem alimentação de 18 a 30 V DC?

A ficha especifica alimentação de 18...30 V DC. Não é possível confirmar compatibilidade com uma tensão fora dessa faixa.

O sensor não aparece no master; o que devo verificar antes de substituí-lo?

Confira a alimentação, a porta classe A, a conexão M12 e a configuração IO-Link. A ficha também informa o DeviceID padrão 1778, que pode ser conferido na configuração do sistema.

A saída não comuta; isso significa que o sensor está defeituoso?

Não necessariamente. Verifique primeiro a parametrização de saída, o ponto de comutação, a lógica de abertura/fechamento e a carga conectada, respeitando o limite especificado por saída.

É melhor comprar o VVB302 ou procurar um sensor de outra faixa?

Escolha o VVB302 se a medição necessária estiver dentro de 2...5600 Hz e os requisitos de alimentação e IO-Link forem atendidos. Se a aplicação exigir uma faixa diferente, compare com outro modelo cuja ficha cubra essa necessidade.

Como faço a montagem e a ligação elétrica?

A fixação declarada é por orifício para parafuso M5 e a conexão elétrica é M12 roscada. Consulte o desenho dimensional e o datasheet para os detalhes de montagem e pinagem antes de energizar.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação usada para trocar dados e parâmetros entre o sensor e um master compatível. (Ref.: revisão IO-Link 1.1)

MEMS

Sistema microeletromecânico indicado como tecnologia do sensor. (Ref.: tecnologia do sensor: MEMS)

v-RMS

Valor eficaz da velocidade de vibração, disponível para os eixos x, y e z. (Ref.: faixa de medição v-RMS de 0...0,3 m/s)

a-Peak/a-RMS

Medições de aceleração de pico e eficaz indicadas para os eixos x, y e z. (Ref.: faixa de medição de 0...156,91 m/s²)

SP/rP

Ponto de comutação e ponto de retorno usados na parametrização de saída. (Ref.: pontos de comutação e retorno especificados para vibração e temperatura)
