Sensor de Vibração IFM VVB301 - Monitoramento 3 Eixos

Pré-visualizar: VVB301 IFM - Sensor de Vibrações IFM Monitoramento de Máquinas IO-Link 3 Eixos

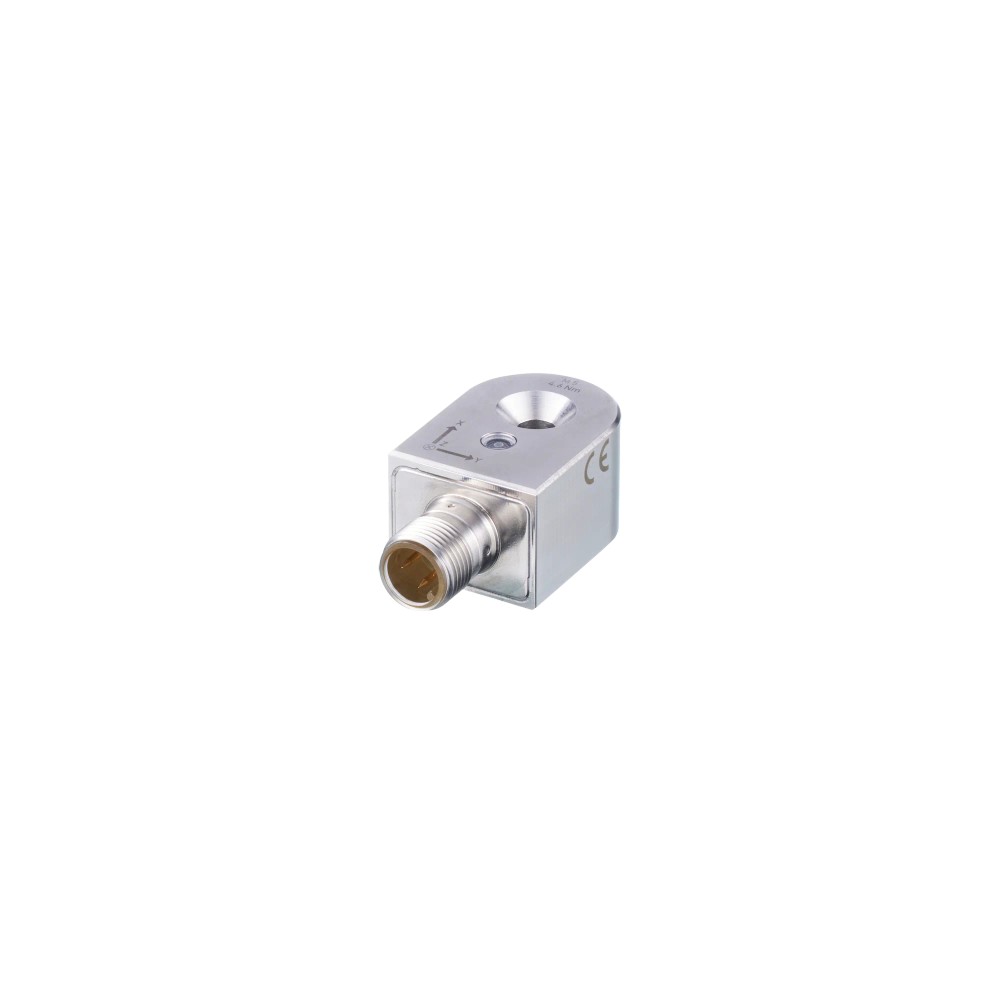

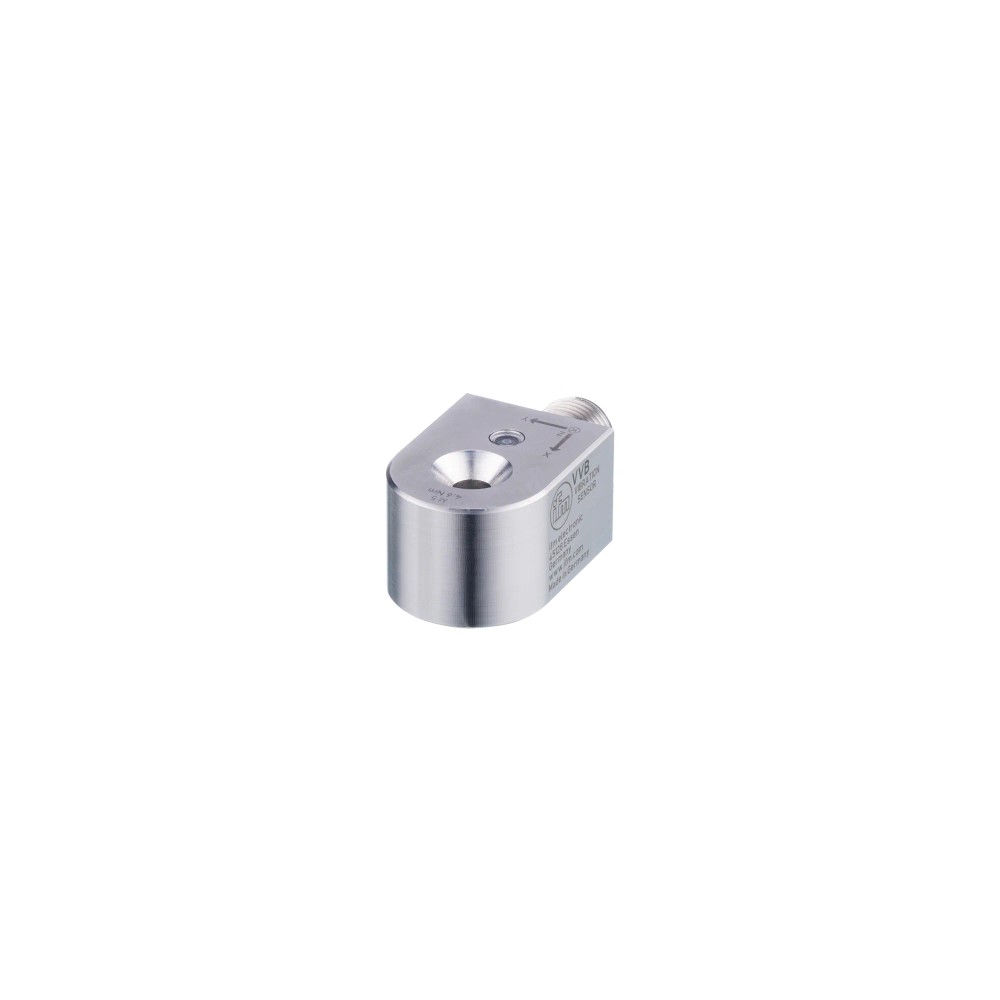

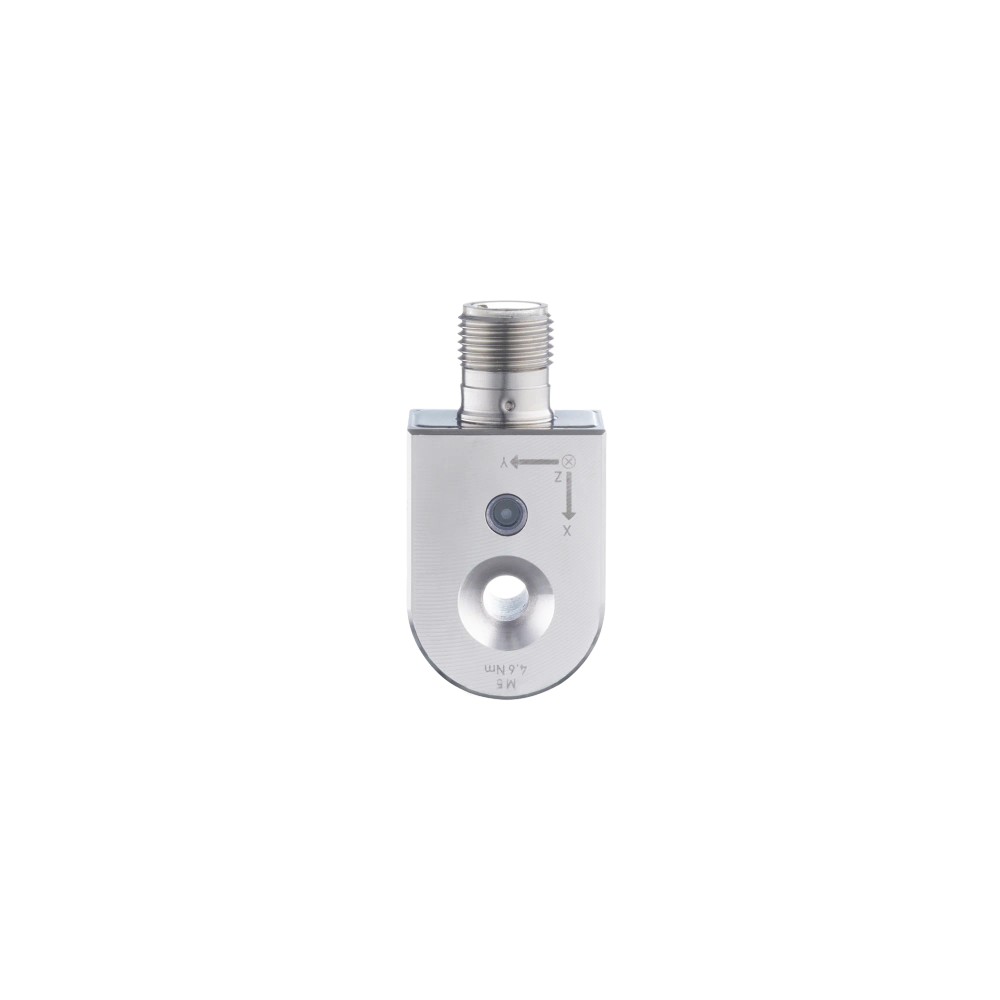

VVB301 IFM - Sensor de Vibrações IFM Monitoramento de Máquinas IO-Link 3 Eixos

Imagem meramente ilustrativa

R$ 3.914,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VVB301
EAN: 4021179341554
NCM do produto: 90318099

Destaques do Produto Interface IO-Link /...mais

Fechar menu

Saiba mais sobre: "VVB301 IFM - Sensor de Vibrações IFM Monitoramento de Máquinas IO-Link 3 Eixos"

Destaques do Produto

Interface

IO-Link / Saída Digital

Eixos de medição

3 Eixos (Triaxial)

Conexão

M12, 4 pinos

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vibrações IFM VVB301 - Monitoramento de Máquinas com IO-Link 3 Eixos

O VVB301 da IFM é um sensor de vibração triaxial baseado em tecnologia MEMS, projetado para monitoramento de condições em máquinas industriais. Ele opera com comunicação IO-Link e saídas digitais configuráveis (PNP/NPN). O dispositivo oferece monitoramento robusto com faixa de frequência de 2 a 5600 Hz e alta resistência, com grau de proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	VVB301
Eixos de medição	3
Faixa de frequência	2...5600 Hz
Interface	IO-Link
Grau de proteção	IP67, IP68, IP69, IP69K
Tensão de operação	18...30 DC V
Temperatura operacional	-30...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem em carcaças de motores, bombas ou redutores com superfície de fixação metálica e rígida.
Aplicações de monitoramento de condição básico em máquinas industriais onde o padrão IO-Link esteja disponível.
Ambientes com exigência de vedação IP67/68/69/69K.

⚠ Considere outro se precisa de:

Superfícies de montagem flexíveis ou não planas que distorçam a captura de vibração.
Instalações onde a temperatura do processo ou ambiente exceda 80 °C.
Uso em cabos com comprimento superior a 20 metros.

APLICAÇÕES E USO

Monitoramento de vibração em motores elétricos industriais.
Detecção de falhas em bombas e ventiladores.
Monitoramento de redutores e caixas de engrenagens em linhas de montagem.

COMO ESCOLHER

Antes de comprar o Sensor de Vibrações IFM VVB301 - Monitoramento de Máquinas com IO-Link 3 Eixos, verifique estes pontos:

Quando escolher o VVB301

Ideal para monitoramento de condição básico onde a comunicação IO-Link é integrada ao sistema de controle e o monitoramento triaxial é necessário para uma análise preliminar da saúde da máquina.

Quando buscar outra alternativa

Se a aplicação exigir análise de vibração espectral de alta resolução, monitoramento de frequências abaixo de 2 Hz ou acima de 5600 Hz, considere sensores específicos de alta precisão ou acelerômetros analógicos de banda larga.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de medição
Faixa de freqüência	2...5600 Hz	Faixa operacional de detecção
Número de eixos	3	Capacidade de medição triaxial

Dados elétricos
Tensão de operação	18...30 DC V	Faixa nominal
Consumo de corrente	< 50 mA	Operação normal
Classe de proteção	III	Isolamento elétrico

Condições ambientais
Grau de proteção	IP67, IP68, IP69, IP69K	Resistência ambiental
Temperatura ambiente	-30...80 °C	Limite de operação

COMPATIBILIDADE

Comunicação

• IO-Link (Revisão 1.1)

• COM3 (230,4 kBaud)

Conexões

Elétrica 1 x M12; codificação A; 4 pinos

Processo Parafuso M5 x 25 mm (incluso)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento básico via PLC/IO-Link Master	✓	O produto é nativo para integração IO-Link.
Ambientes de lavagem industrial (alta pressão/temperatura)	✓	O sensor possui proteção IP69K.
Necessidade de alta resolução de dados em larga escala	✗	É um sensor para monitoramento básico, não para análises laboratoriais complexas.

INSTALAÇÃO

Como instalar o Sensor de Vibrações IFM VVB301 - Monitoramento de Máquinas com IO-Link 3 Eixos

Limpe a superfície de montagem na máquina para garantir contato total.
Posicione o sensor e insira o parafuso de montagem M5 x 25 mm.
Aperte o parafuso com um torque de 4,6 Nm.
Conecte o cabo M12 de 4 polos ao sensor.
Certifique-se de que o comprimento do cabo não exceda 20 metros.
Verifique o status através dos LEDs: Verde (operação) e Vermelho (erro).

ACESSÓRIOS

Parafuso de montagem (M5 x 25 mm)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras de vibração inconsistentes ou ruído excessivo no sinal.	Fixação frouxa do sensor na carcaça da máquina.	Verificar torque de aperto do parafuso de montagem (4,6 Nm).
LED verde desligado ou erro de comunicação.	Tensão de alimentação fora da faixa especificada (18-30V DC).	Medir tensão nos pinos do conector M12.
Falhas intermitentes de comunicação IO-Link.	Cabo de conexão excedendo 20 metros de comprimento.	Verificar se o comprimento do cabo está dentro da especificação máxima.
Leituras atenuadas ou incorretas.	Acúmulo de sujeira extrema ou detritos impedindo contato metálico.	Limpar a superfície de montagem e o sensor.

DOCUMENTAÇÃO TÉCNICA

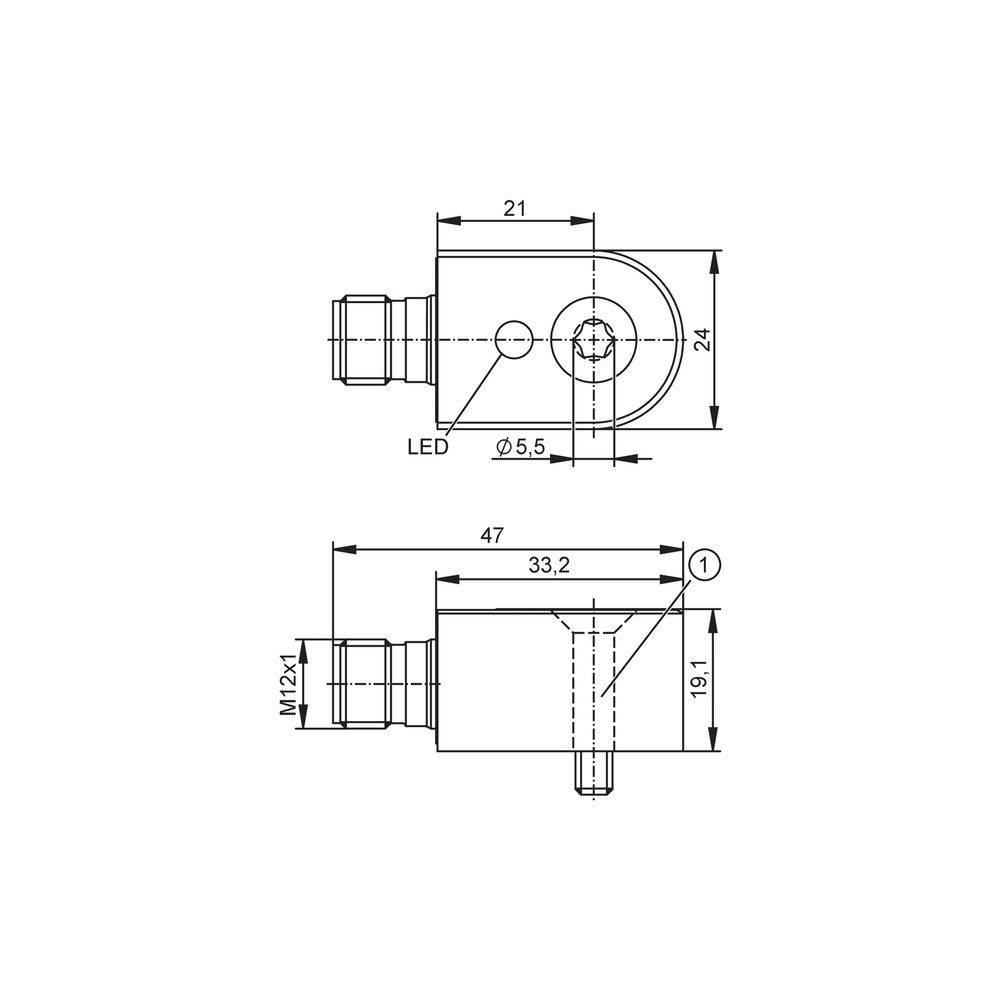

Datasheet VVB301 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de vibração VVB301 e para que serve?

Este sensor VVB301 é um dispositivo de monitoramento de vibração via IO-Link, projetado para monitoramento de condições básico em máquinas industriais, utilizando tecnologia MEMS.

O que acompanha o sensor VVB301 na embalagem?

O pacote inclui o sensor e um parafuso de montagem (M5 x 25 mm) para fixação mecânica.

Para quais aplicações o VVB301 NÃO é recomendado?

O sensor não é indicado para aplicações que exijam diagnósticos avançados de análise espectral complexa fora das capacidades do protocolo IO-Link padrão ou para ambientes que excedam a temperatura de operação de -30 a 80 °C.

O VVB301 pode ser utilizado em áreas classificadas?

Ele não é adequado para monitoramento de vibração em condições de atmosfera explosiva se não houver conformidade adicional com certificações específicas de segurança intrínseca não listadas na ficha técnica.

O sensor está com o LED vermelho aceso, o que pode ser?

Se o sensor apresentar erro no LED vermelho, verifique a integridade da fiação M12 e se a tensão de alimentação está na faixa de 18-30V DC.

O que verificar se o sensor apresentar valores de vibração instáveis ou incorretos?

Sintomas de leitura de vibração incorreta podem indicar montagem frouxa, verifique o torque do parafuso de fixação de 4,6 Nm.

Este sensor é uma boa alternativa para substituir sensores de vibração analógicos antigos?

O VVB301 utiliza tecnologia IO-Link e saídas de comutação configuráveis, oferecendo integração mais direta com sistemas modernos em comparação com sensores analógicos convencionais.

Devo optar pelo VVB301 com IO-Link ou um sensor de vibração digital comum?

A escolha depende da necessidade de monitoramento contínuo via rede industrial (IO-Link) versus a necessidade de um simples sinal digital liga/desliga para um sistema de controle básico.

Como realizar a instalação correta do sensor VVB301?

A instalação requer a fixação do sensor em uma superfície plana e rígida da máquina, respeitando o torque de 4,6 Nm, e conexão através de cabo M12 de 4 pinos.

Qual a procedência deste sensor de vibração?

O produto é de fabricação IFM, com garantia de origem direta e suporte técnico especializado fornecido pela Melhor Indústria.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial digital que permite a parametrização e diagnóstico de sensores, conforme norma IEC 61131-9. (Ref.: SDCI-Padrão)

MEMS

Sistema microeletromecânico que utiliza elementos miniaturizados para medir aceleração e vibração. (Ref.: Modelo do sensor)

PNP/NPN

Tipos de configuração de saída de comutação que permitem ao sensor operar com diferentes lógicas de controle de controladores (CLPs). (Ref.: Saída de comutação)

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de limpeza. (Ref.: Grau de proteção)

v-RMS

Valor eficaz da velocidade de vibração, parâmetro padrão para avaliar o estado de máquinas conforme ISO 10816. (Ref.: Norma)
