Sensor de Vibração IO-Link ifm VVB021

Pré-visualizar: VVB021 IFM - Sensor de Vibração IO-Link Monitoramento de máquinas 2-10000Hz IP69K

VVB021 IFM - Sensor de Vibração IO-Link Monitoramento de máquinas 2-10000Hz IP69K

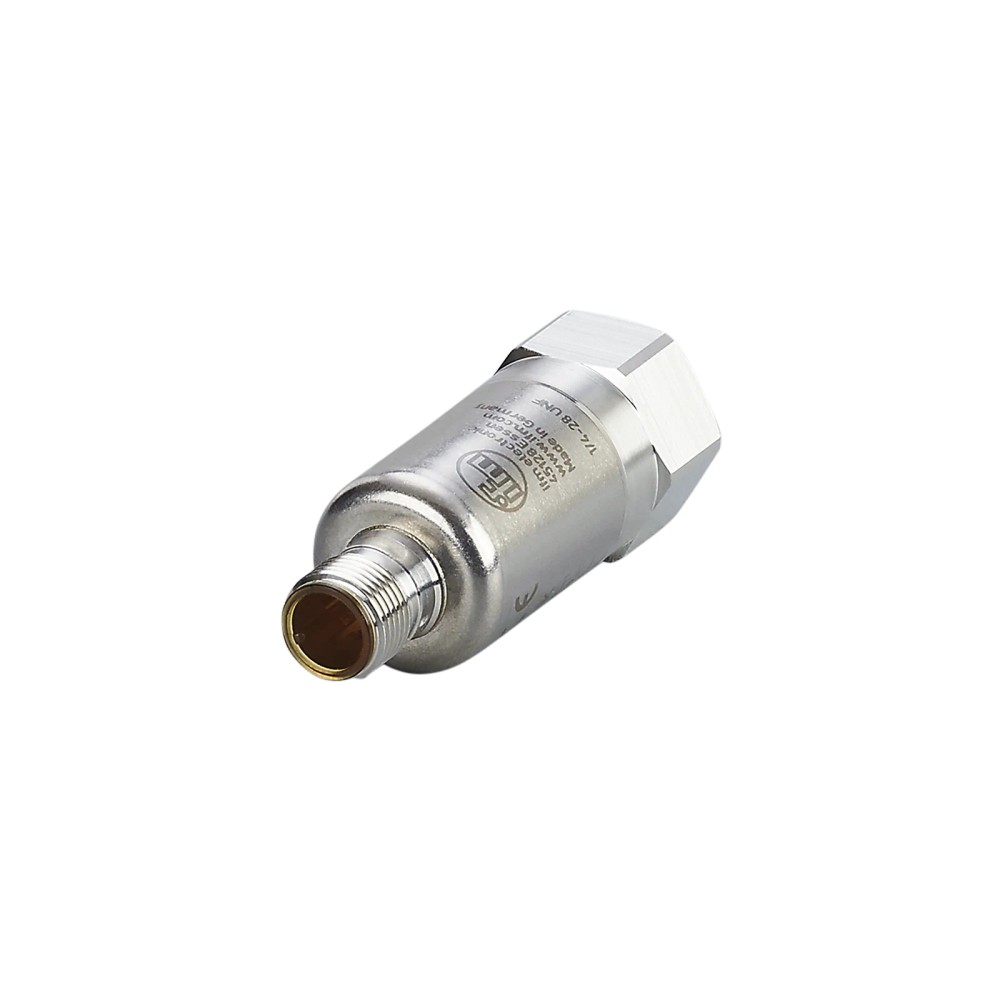

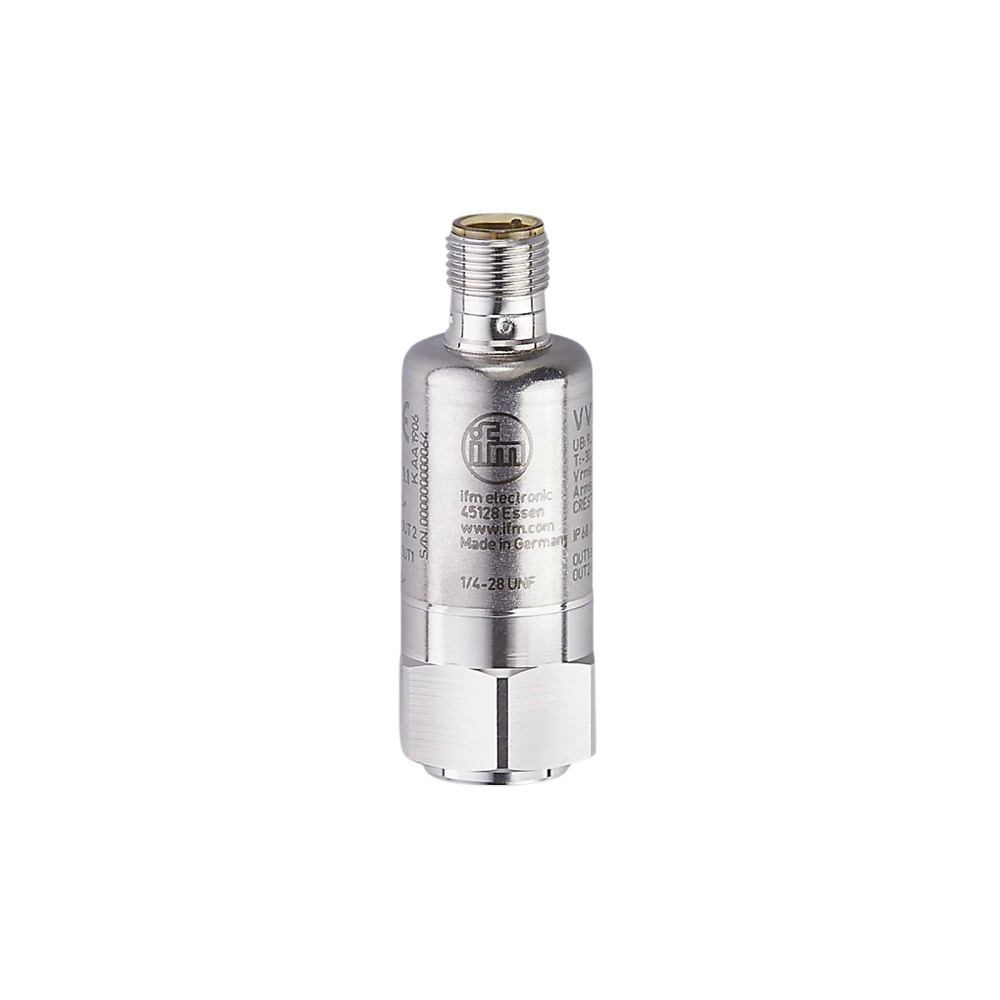

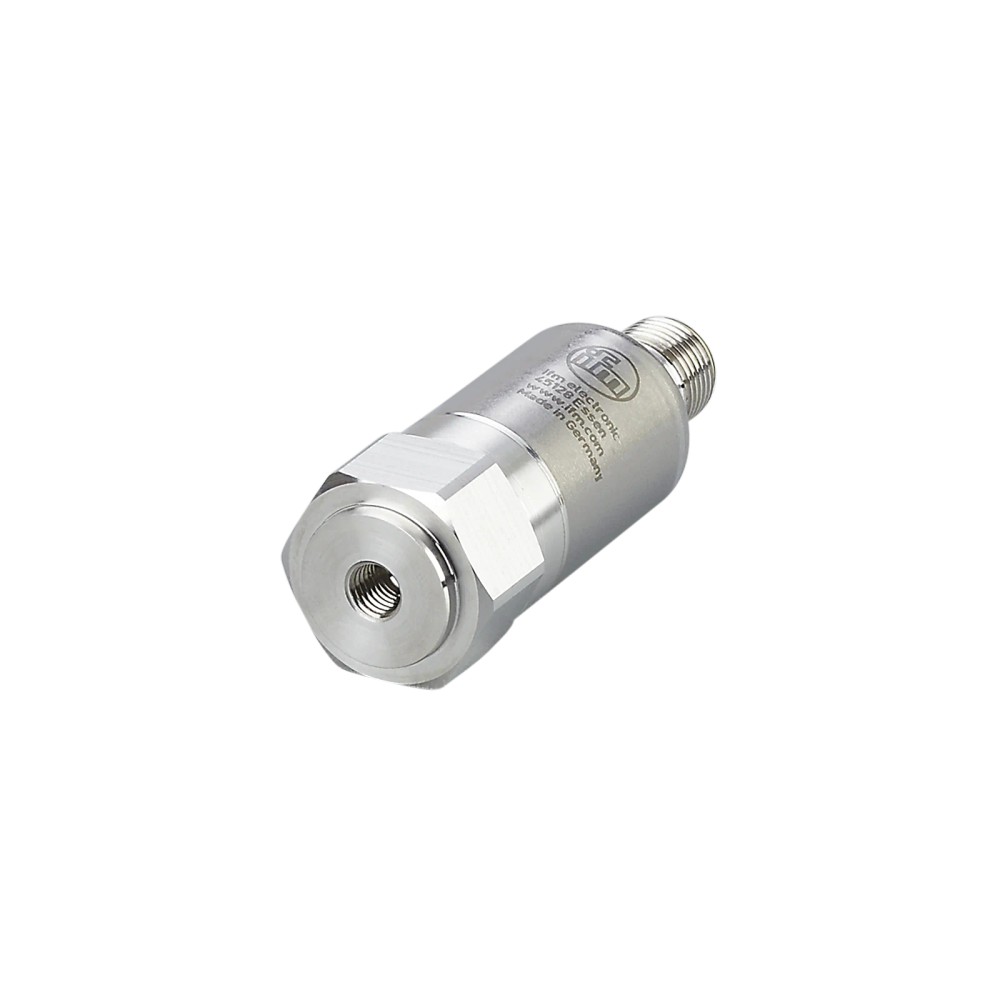

Imagem meramente ilustrativa

R$ 4.398,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VVB021
EAN: 4021179321600
NCM do produto: 90318099

Destaques do Produto Interface IO-Link...mais

Fechar menu

Saiba mais sobre: "VVB021 IFM - Sensor de Vibração IO-Link Monitoramento de máquinas 2-10000Hz IP69K"

Destaques do Produto

Interface

IO-Link

Grau de Proteção

IP69K

Faixa de Frequência

2...10000 Hz

Material

Aço Inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o VVB021 IFM - Sensor de Vibração IO-Link Monitoramento de máquinas

O VVB021 é um sensor de vibração capacitivo MEMS de alta precisão, projetado para monitoramento contínuo de máquinas de médio porte. Ele utiliza a tecnologia IO-Link para oferecer diagnósticos precisos em um único eixo de medição (2-10000 Hz). O dispositivo é construído em aço inoxidável com grau de proteção IP69K, garantindo robustez em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	VVB021
Princípio de Medida	Capacitivo MEMS
Dimensões	Ø 22 / L = 63,55 mm
Tensão Operação	18-30V DC
Conexão	M12, 4 pinos
Peso	116.2 g
Proteção	IP67, IP68, IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de máquinas de médio porte (potência < 300 kW).
Aplicações em ambientes com exigência de vedação IP69K (lavagem industrial).
Monitoramento preventivo via IO-Link em sistemas automatizados.

⚠ Considere outro se precisa de:

Aplicações com alta densidade de interferência eletromagnética sem cabos blindados adequados.
Superfícies de montagem com vibrações de choque que excedam a capacidade de 50 g.
Uso em eixos de medição que necessitem de detecção em múltiplos planos simultâneos.

APLICAÇÕES E USO

Monitoramento de máquinas rotativas de tamanho médio, com potência inferior a 300 kW.
Aplicações industriais com necessidade de proteção IP69K (limpeza por jato de água).
Integração em sistemas de manutenção preditiva via IO-Link para análise de tendências de vibração.
Monitoramento de velocidade de rotação entre 120 e 600 rpm.

COMO ESCOLHER

Antes de comprar o VVB021 IFM - Sensor de Vibração IO-Link Monitoramento de máquinas, verifique estes pontos:

Quando escolher este sensor

Ideal para monitoramento preventivo de máquinas de porte médio, onde o diagnóstico de vibração de banda larga (V-RMS) ou pico de aceleração (A-Peak) é necessário via IO-Link.

Quando buscar outra alternativa

Se a aplicação exigir análise de vibração em 3 eixos simultâneos, velocidades de operação fora da faixa 120-600 rpm, ou potências de máquina superiores a 300 kW.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de frequência	2...10000 Hz	Faixa operacional de detecção.
Número de eixos	1	Eixo de monitoramento único.
Vibração área de medição (V-RMS)	0...45 mm/s	Limite de medição de velocidade.
Vibração área de medição (A-Peak)	0...50 g	Limite de aceleração.

Condições ambientais e mecânicas
Grau de proteção	IP67, IP68, IP69K	Resistência a fluidos e poeira.
Temperatura ambiente	-30...80 °C	Faixa de operação térmica.
Material	Aço inoxidável 1.4404 (316L)	Invólucro resistente à corrosão.

Dados elétricos
Tensão de operação	18...30 V DC	Alimentação necessária.
Interface	IO-Link (1.1)	Comunicação digital.
Saída de comutação	PNP/NPN configurável	Flexibilidade de sinal.

COMPATIBILIDADE

Comunicação

• IO-Link (Revisão 1.1)

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 4

Processo Pino rosqueável (incluso: 1/4" 28 UNF/M8 ou DIN916)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquinas com potência < 300 kW	✓	Dentro da especificação de operação do sensor.
Monitoramento triaxial (X, Y, Z)	✗	O sensor possui apenas 1 eixo de medição.
Ambientes de lavagem industrial	✓	Possui grau de proteção IP69K.

INSTALAÇÃO

Como instalar o VVB021 IFM - Sensor de Vibração IO-Link Monitoramento de máquinas

Limpe a superfície de montagem na máquina para garantir um acoplamento metálico direto.
Escolha o pino rosqueável adequado entre as opções inclusas (M8 ou DIN916).
Rosqueie o pino no sensor e, em seguida, fixe-o na base da máquina.
Aplique um torque de aperto de 8 Nm para garantir a transmissão mecânica correta.
Conecte o cabo M12 codificação A ao sensor, respeitando o limite de 20m de comprimento.
Parametrize o sensor através do software de configuração IO-Link e inicie o monitoramento.

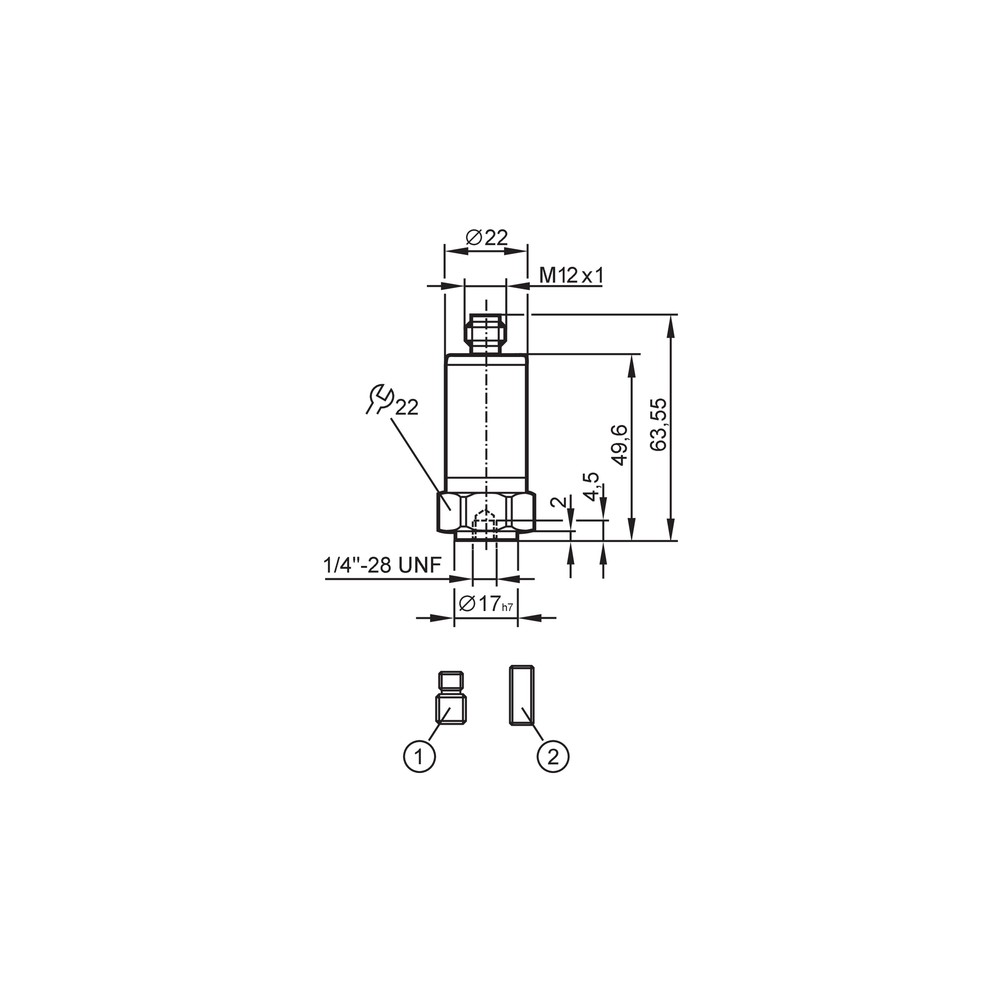

Desenho Dimensional Pinagem

ACESSÓRIOS

Pino rosqueável: 1 x (1/4" 28 UNF / M8)
Pino rosqueável: 1 x (1/4" 28 UNF x 5/8" DIN916)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras de vibração inconsistentes ou próximas de zero.	Fixação frouxa do pino rosqueável.	Verifique se o sensor foi apertado com o torque correto de 8 Nm.
O sensor não comuta conforme esperado no CLP.	Incompatibilidade de nível de tensão ou lógica de saída (PNP/NPN).	Confirme a parametrização da saída no software via IO-Link ou verifique a fiação.
Falha de comunicação IO-Link.	Cabo M12 danificado ou comprimento excedendo o limite de 20m.	Teste a continuidade do cabo e verifique se o comprimento total está abaixo do limite especificado.
Valores de vibração erráticos/anômalos.	Ruído excessivo ou interferência na linha.	Confira o aterramento e a blindagem do cabo de conexão.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico VVB021 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de vibração VVB021 e qual sua principal função?

Este é um sensor de vibração capacitivo MEMS, desenvolvido pela IFM, que utiliza a interface IO-Link para monitoramento contínuo de máquinas, medindo a vibração em um eixo com faixa de frequência de 2 a 10.000 Hz.

Quais acessórios acompanham o produto na embalagem?

O sensor acompanha dois pinos rosqueáveis como acessórios: um de (1/4" 28 UNF / M8) e outro de (1/4" 28 UNF x 5/8" DIN916), além do corpo do sensor.

O VVB021 pode ser utilizado para monitoramento de vibração em três eixos simultaneamente?

Ele não é indicado para aplicações que exigem monitoramento multiaxial, pois este modelo específico possui apenas 1 eixo de medição.

O sensor é compatível com turbinas de grande porte ou motores de alta potência?

Não, este sensor é projetado para máquinas de tamanho médio, com potência inferior a 300 kW e velocidades de rotação típicas entre 120 e 600 rpm; seu uso fora desses parâmetros não é validado pelo fabricante.

O que fazer se o sensor parar de enviar sinais de comutação?

Se o sensor parar de comutar, verifique primeiro a conexão elétrica M12 e a tensão de alimentação (18...30 V DC). Em seguida, utilize o protocolo IO-Link para verificar se o valor de vibração medido excede os limites configurados.

Como diagnosticar uma falha de leitura de vibração no equipamento?

Sintomas de leitura de vibração nula ou errática podem indicar falha no torque de aperto do sensor na carcaça. Verifique se o torque está aplicado corretamente em 8 Nm e se o pino rosqueável está firme.

Devo escolher este sensor ou um sistema de análise de vibração multicanal?

A escolha entre este sensor e sistemas de análise de vibração complexos baseia-se na necessidade: o VVB021 oferece monitoramento integrado com saídas digitais diretas (PNP/NPN), enquanto sistemas complexos focam em análise de espectro detalhada.

Este modelo é superior a sensores de vibração analógicos tradicionais?

Sim, a utilização de IO-Link permite uma integração muito mais eficiente com o CLP, possibilitando a configuração remota dos pontos de comutação e o monitoramento em tempo real dos dados.

Quais os cuidados principais na instalação física do sensor?

A instalação exige que o sensor seja fixado firmemente na superfície da máquina utilizando um dos pinos rosqueáveis inclusos, garantindo o contato mecânico rígido necessário para a leitura de vibração.

Como funciona a procedência e garantia deste sensor de vibração?

A garantia e o suporte técnico são gerenciados pela IFM ELECTRONIC LTDA., garantindo a procedência direta do fabricante com rastreabilidade total do componente.

GLOSSÁRIO TÉCNICO

IO-Link

Padrão de comunicação industrial (Ref.: IEC 61131-9) que permite a troca bidirecional de dados entre sensores e controladores.

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

MEMS

Sistema microeletromecânico; tecnologia utilizada para a detecção de vibração compacta de alta precisão (Ref.: Modelo do sensor).

PNP/NPN

Tipos de configuração de saída de comutação configuráveis para adaptação à lógica do controlador (Ref.: Saída de comutação).

Torque de aperto

Força de rotação específica (8 Nm) necessária para garantir a transmissão mecânica correta da vibração ao sensor (Ref.: Dados mecânicos).
