Sensor de Vibração IFM VVB011 - IO-Link Industrial

Pré-visualizar: VVB011 IFM - Sensor de Vibração IO-Link Máquinas Grandes 2-10000Hz IP69K

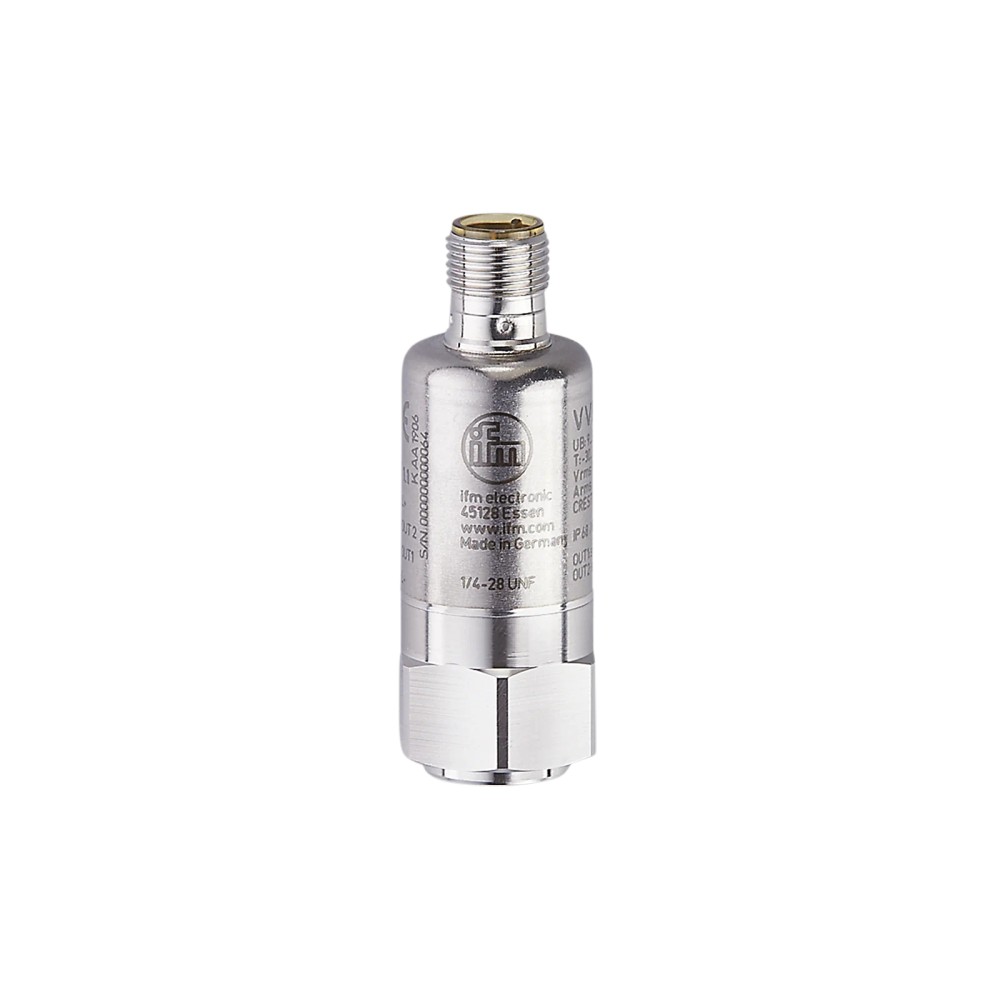

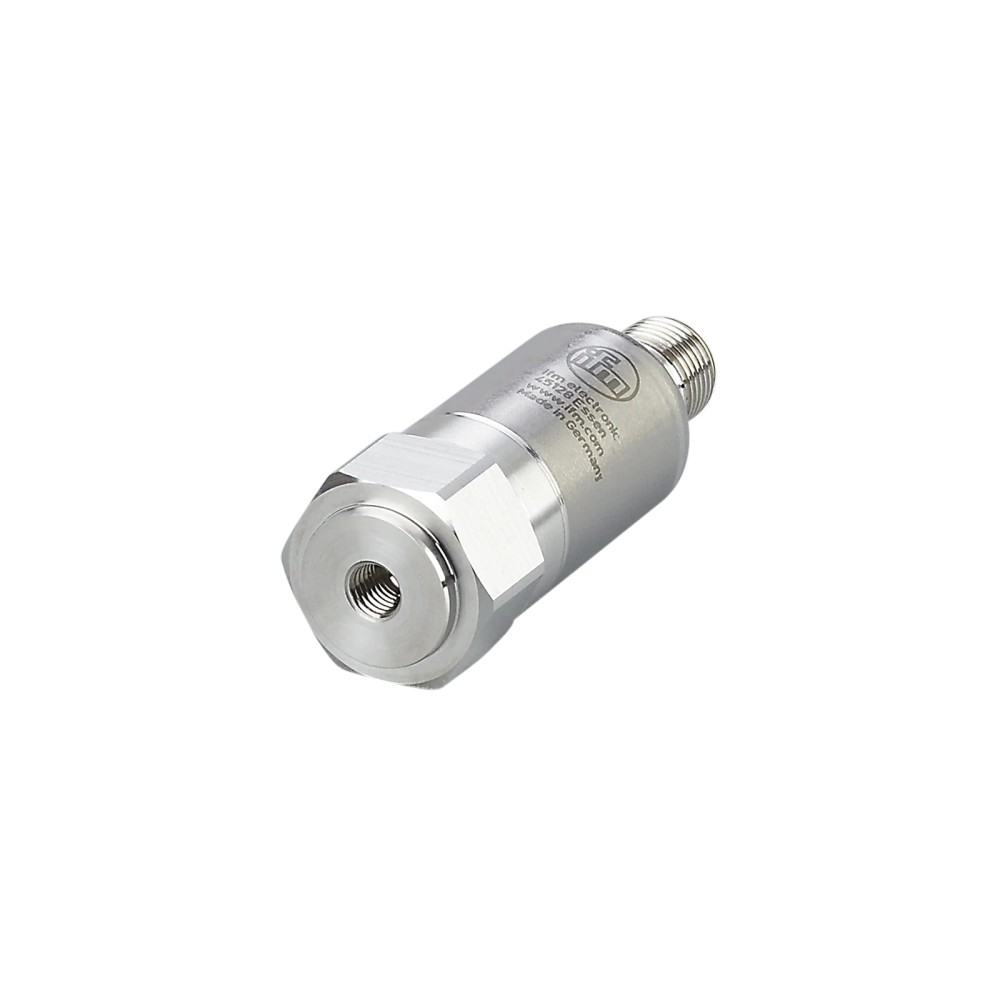

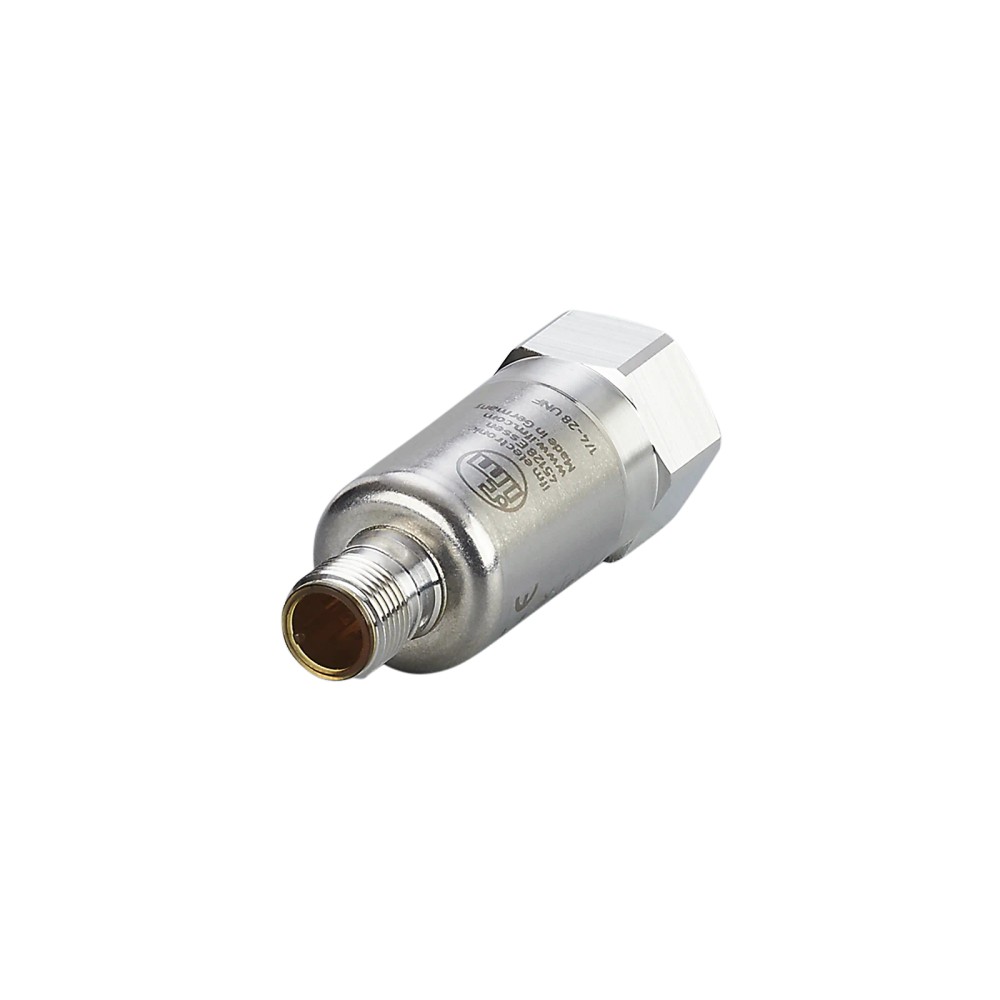

VVB011 IFM - Sensor de Vibração IO-Link Máquinas Grandes 2-10000Hz IP69K

Imagem meramente ilustrativa

R$ 4.398,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VVB011
EAN: 4021179321587
NCM do produto: 90318099

Destaques do Produto Aplicação Máquinas >...mais

Fechar menu

Saiba mais sobre: "VVB011 IFM - Sensor de Vibração IO-Link Máquinas Grandes 2-10000Hz IP69K"

Destaques do Produto

Aplicação

Máquinas > 300 kW

Interface

IO-Link

Saídas

2 Digitais

Grau Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vibração IFM VVB011 - IO-Link para Máquinas de Grande Porte

O VVB011 da IFM é um sensor de vibrações microeletromecânico (MEMS) projetado para o monitoramento contínuo de máquinas de grande porte, com potência superior a 300 kW e rotação entre 120 e 600 rpm. Ele opera através da interface IO-Link, permitindo diagnósticos precisos e detecção precoce de falhas. Destaca-se pela robustez com grau de proteção IP69K e capacidade de medição em uma ampla faixa de frequência de 2 a 10.000 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de Vibração MEMS
Interface	IO-Link 1.1
Faixa de Frequência	2...10.000 Hz
Medição de Vibração	0...50 g / 0...45 mm/s
Saídas Digitais	2 (PNP/NPN)
Grau de Proteção	IP67 / IP68 / IP69K
Temperatura Operação	-30...80 °C
Material	Aço Inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Máquinas industriais de grande porte (> 300 kW)
Monitoramento de rotações entre 120 e 600 rpm
Ambientes com requisitos de proteção IP69K (lavagem/alta pressão)
Sistemas de controle baseados em IO-Link

⚠ Considere outro se precisa de:

Aplicações com vibração mecânica superior a 50 g
Ambientes com temperatura ambiente superior a 80 °C
Montagem em superfícies irregulares que impedem o torque de 8 Nm
Sistemas que exigem medição triaxial simultânea

APLICAÇÕES E USO

Monitoramento de vibração em motores elétricos de grande porte (>300kW)
Diagnóstico de falhas em mancais e rolamentos
Detecção de desalinhamento de eixos em compressores e turbinas
Monitoramento contínuo de equipamentos rotativos industriais

COMO ESCOLHER

Antes de comprar o Sensor de Vibração IFM VVB011 - IO-Link para Máquinas de Grande Porte, verifique estes pontos:

Escolha este sensor se...

Você precisa de monitoramento de vibração contínuo via IO-Link para equipamentos críticos com potência superior a 300kW e faixa de rotação entre 120-600 rpm.

Busque outra opção se...

Se sua aplicação exige medição de eixos múltiplos simultâneos (o VVB011 mede apenas 1 eixo) ou se a temperatura operacional excede o limite de 80°C.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação e Tecnologia
Aplicação	Máquinas > 300 kW, 120...600 rpm	Indicação de uso para equipamentos de grande porte conforme ficha do fabricante
Princípio de medida	Capacitivo (MEMS)	Tecnologia interna de detecção de movimento e aceleração

Dados elétricos
Tensão de operação	18...30 DC V	Faixa de alimentação requerida para operação estável
Consumo de corrente	< 50 mA	Consumo máximo sob operação normal
Saídas digitais	2 (PNP/NPN)	Quantidade e tipo de saídas parametrizáveis
Carga máx. por saída	100 mA	Limitação de corrente para proteção da saída

Faixa de medição
Faixa de frequência	2...10000 Hz	Capacidade de detecção do espectro de vibração
Medição de aceleração	0...50 g	Amplitude máxima da medição de aceleração
Medição de velocidade	0...45 mm/s	Faixa de medição RMS da velocidade
Eixos de medição	1	Quantidade de eixos monitorados pelo sensor

Dados mecânicos e ambientais
Grau de proteção	IP67, IP68, IP69K	Níveis de vedação contra sólidos e líquidos
Temperatura ambiente	-30...80 °C	Limites operacionais de temperatura
Material do invólucro	Aço Inoxidável 1.4404 (316L)	Material resistente à corrosão

Interfaces
Interface	IO-Link (Revisão 1.1)	Padrão de comunicação digital utilizado
Conexão elétrica	M12, 4 pinos, codificação A	Padrão de conector físico para interface

COMPATIBILIDADE

Comunicação

• IO-Link 1.1

• SIO Mode

Conexões

Elétrica Conector M12, 4 pinos, codificação A

Processo Pino rosqueável 1/4" 28 UNF / M8

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controladores com mestre IO-Link	✓	Compatível com padrão SDCI conforme IEC 61131-9.
Monitoramento de eixos múltiplos simultâneos	✗	Sensor opera em apenas 1 eixo de medição.
Ambientes de alta pressão e lavagem (washdown)	✓	Grau de proteção IP69K adequado para ambientes industriais severos.

INSTALAÇÃO

Como instalar o Sensor de Vibração IFM VVB011 - IO-Link para Máquinas de Grande Porte

Limpe a superfície de montagem para garantir contato total.
Instale o pino rosqueável fornecido (1/4" 28 UNF/M8).
Rosqueie o sensor no pino garantindo firmeza.
Aplique o torque máximo de 8 Nm.
Conecte o cabo M12, codificação A.
Configure via software IO-Link com arquivo IODD.

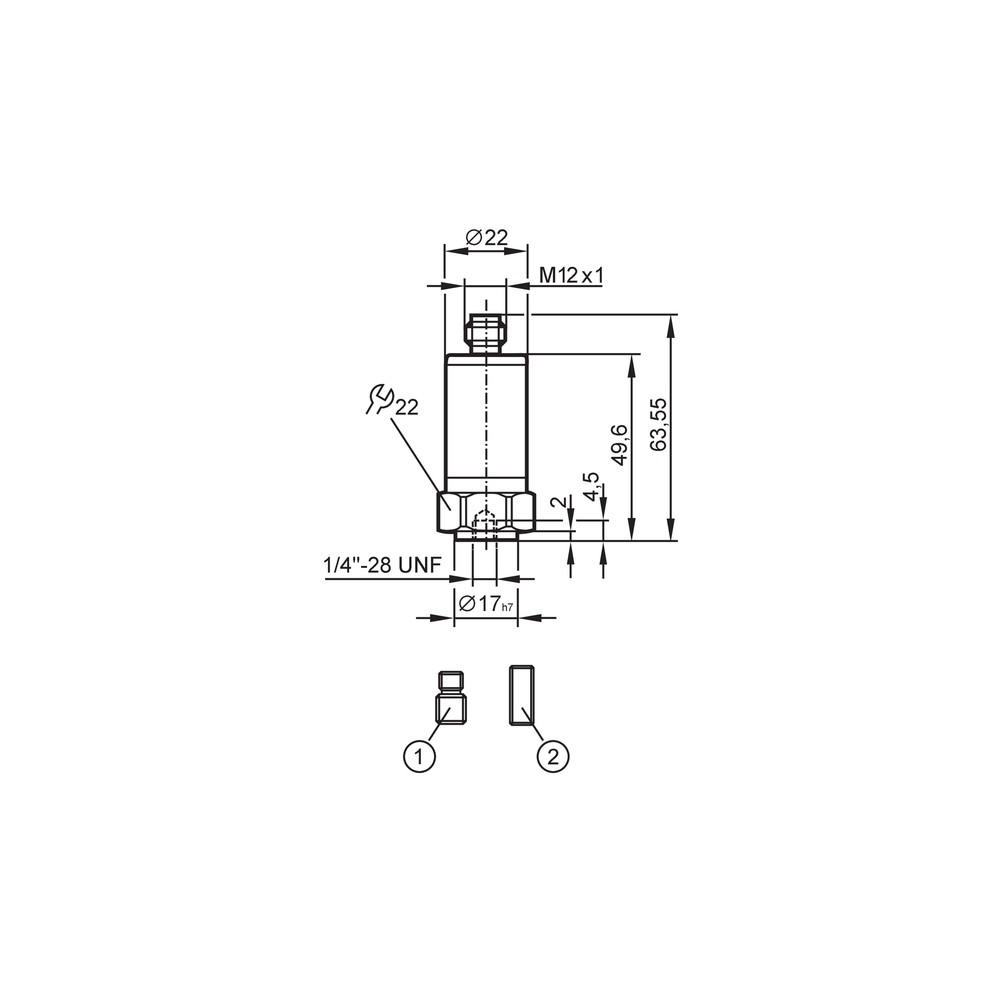

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Pino rosqueável 1/4" 28 UNF / M8
Pino rosqueável 1/4" 28 UNF x 5/8" DIN916

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Nenhum sinal ou erro de comunicação IO-Link	Cabo excedeu 20m ou conector mal fixado	Verificar continuidade do cabo e comprimento total.
Leituras de vibração inconsistentes ou ruído alto	Torque de aperto fora do especificado (8 Nm)	Reapertar o sensor com chave dinamométrica.
Sensor não é reconhecido pelo sistema	Mestre IO-Link não suporta classe A	Validar compatibilidade do mestre IO-Link com a classe A.
Degradação da precisão ou falha do sensor	Temperatura ambiente acima de 80 °C	Verificar temperatura local do ponto de instalação.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico VVB011 (Datasheet) Desenho em Escala do VVB011 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de vibração VVB011 e qual sua principal aplicação?

O VVB011 é um sensor de vibração MEMS projetado para o monitoramento de máquinas de grande porte (potência > 300 kW) e velocidade entre 120 e 600 rpm, utilizando interface IO-Link.

Quais acessórios acompanham o produto na embalagem?

O pacote inclui o sensor de vibração e dois pinos rosqueáveis de montagem (1/4" 28 UNF / M8 e 1/4" 28 UNF x 5/8" DIN916).

Este sensor realiza a medição em três eixos simultaneamente?

Não, este modelo possui apenas um eixo de medição. Para monitoramento de eixos múltiplos (X, Y, Z), é necessário buscar modelos compatíveis com medição triaxial.

Existem restrições de temperatura ou vibração para este sensor?

O sensor não é indicado para aplicações onde a vibração excede 50 g ou onde a temperatura ambiente ultrapassa 80 °C, pois estes valores excedem os limites operacionais.

O que devo verificar se o sensor apresentar leituras inconsistentes?

Se houver erro de leitura ou perda de sinal, verifique primeiro se o torque de aperto está em 8 Nm e se o conector M12 está devidamente vedado para evitar oxidação.

Por que a comunicação IO-Link pode falhar durante a operação?

Uma causa comum para falhas de comunicação é o comprimento do cabo superior a 20 metros ou o uso de um mestre IO-Link que não suporte a classe A necessária.

Por que escolher o VVB011 em vez de um sensor de vibração convencional?

Este produto utiliza tecnologia digital IO-Link para parametrização remota e diagnóstico, sendo mais preciso e configurável do que sensores analógicos tradicionais que exigem calibração manual.

Como funciona o processo de compra deste sensor?

A compra é realizada diretamente com a IFM ELECTRONIC LTDA., garantindo a procedência do material e faturamento direto pelo fabricante.

Existe algum cuidado especial para a instalação física do sensor?

A montagem deve ser feita em superfície limpa e plana, aplicando um torque de aperto máximo de 8 Nm para garantir a transmissão precisa das ondas vibratórias.

Posso utilizar este sensor em sistemas que não possuem barramento IO-Link?

Sim, o sensor suporta o modo SIO (Standard Input/Output) e possui duas saídas digitais configuráveis (PNP/NPN), permitindo uso mesmo em controladores sem suporte a IO-Link.

GLOSSÁRIO TÉCNICO

MEMS

Sistema microeletromecânico (Ref.: Tecnologia do sensor). Permite a miniaturização de componentes sensíveis a vibrações.

IO-Link

Protocolo de comunicação ponto-a-ponto para sensores e atuadores (Ref.: Interface de comunicação). Permite parametrização e diagnóstico avançado.

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água (Ref.: Grau de proteção). Testado conforme normas para ambientes severos.

SIO Mode

Modo de Entrada/Saída Padrão (Ref.: Modo SIO). Permite que o sensor funcione como um dispositivo digital comum sem o mestre IO-Link.

V-RMS

Valor eficaz da velocidade de vibração (Ref.: Vibração da área de medição). Medida padrão para avaliar a severidade da vibração em máquinas.
