Sensor de Vibração ifm VVB010 - IO-Link de Precisão

Pré-visualizar: VVB010 IFM - Sensor de Vibração ifm Monitoramento de Máquinas IO-Link 2-10000Hz

VVB010 IFM - Sensor de Vibração ifm Monitoramento de Máquinas IO-Link 2-10000Hz

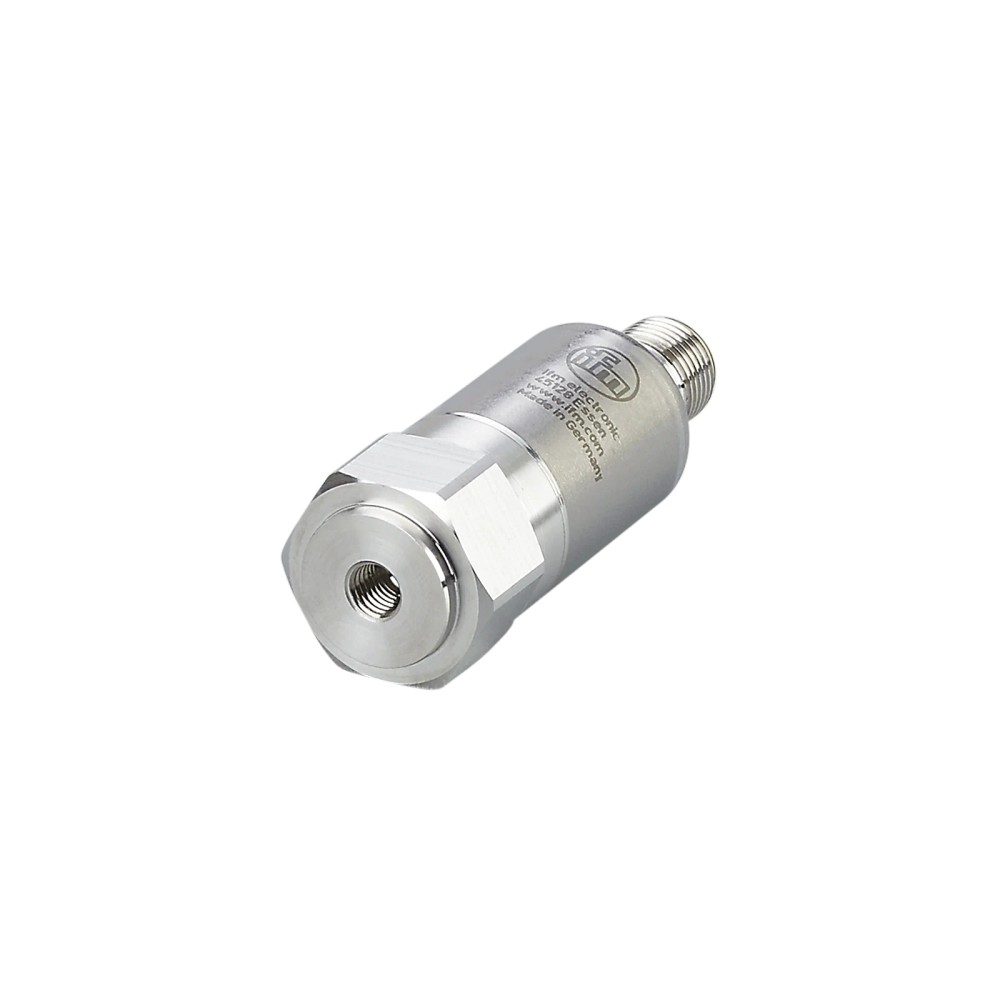

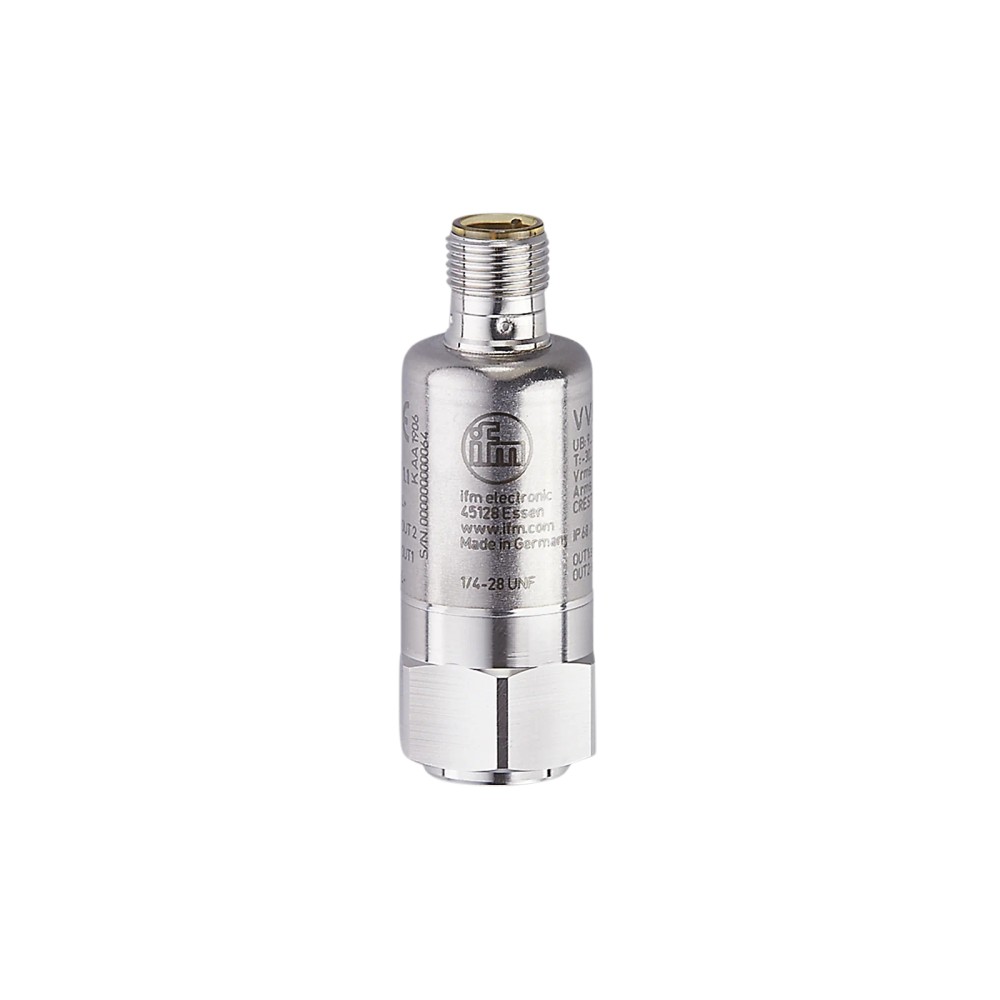

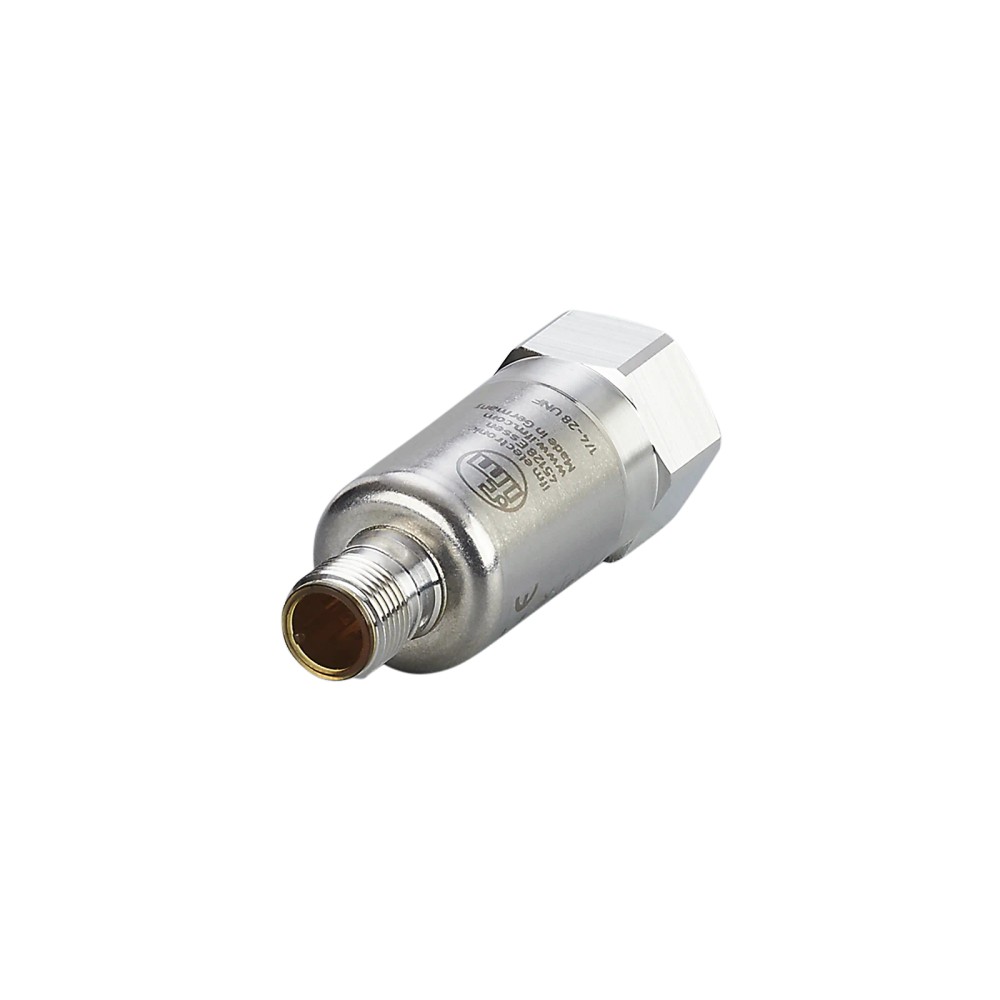

Imagem meramente ilustrativa

R$ 4.398,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VVB010
EAN: 4021179321570
NCM do produto: 90318099

Destaques do Produto Faixa de frequência...mais

Fechar menu

Saiba mais sobre: "VVB010 IFM - Sensor de Vibração ifm Monitoramento de Máquinas IO-Link 2-10000Hz"

Destaques do Produto

Faixa de frequência

2...10.000 Hz

Medição de vibração

0...50 g e 0...45 mm/s

Interface

IO-Link, revisão 1.1

Saídas

2 digitais; PNP/NPN configuráveis

Alimentação

18...30 V DC

Conexão elétrica

1 × M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vibração ifm VVB010 para Monitoramento de Máquinas IO-Link, 2 a 10.000 Hz

O ifm VVB010 é um sensor de vibração para monitoramento de condição de máquinas. Mede vibração em um eixo e também disponibiliza medição de temperatura, com comunicação IO-Link e saídas de comutação configuráveis PNP/NPN. Sua faixa de frequência é de 2 a 10.000 Hz, e o invólucro tem proteção IP 67, IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	VVB010
Tipo	Sensor de vibrações para monitoramento de condição
Faixa de frequência	2...10.000 Hz
Faixa de vibração	0...50 g; 0...45 mm/s
Eixos de medição	1
Comunicação	IO-Link, revisão 1.1
Saídas	2 saídas digitais; PNP/NPN configuráveis
Alimentação	18...30 V DC
Proteção	IP 67, IP 68, IP 69K
Dimensões e material	Ø 22 × 63,55 mm; aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vibração e temperatura em máquinas grandes; a ficha indica aplicações em máquinas com potência acima de 300 kW e velocidade de rotação acima de 600 rpm.
Instalações que utilizem IO-Link revisão 1.1 ou as saídas digitais configuráveis PNP/NPN, com alimentação dentro da faixa especificada.
Montagem por pino rosqueável em ponto de medição compatível com a rosca e a geometria do sensor.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir medição em mais de um eixo: o VVB010 possui um eixo de medição.
Não selecionar para alimentação fora de 18...30 V DC ou quando a faixa de frequência requerida estiver fora de 2...10.000 Hz.
Não presumir compatibilidade mecânica com uma rosca ou superfície de montagem não especificada; confirme o ponto de montagem no desenho e na documentação do fabricante.

APLICAÇÕES E USO

Aplicação indicada na ficha: monitoramento de vibração e temperatura em máquinas grandes com potência superior a 300 kW e rotação superior a 600 rpm.
Possibilidade de uso em sistemas de monitoramento de condição que recebam IO-Link revisão 1.1 ou sinais digitais PNP/NPN; a integração depende da compatibilidade do mestre, da configuração e da instalação elétrica.
A faixa de medição de vibração e frequência deve ser comparada aos requisitos do ponto monitorado. O sensor mede em um eixo; a ficha não especifica cobertura multidirecional.
A operação deve respeitar a faixa de temperatura ambiente de -30...80 °C, a alimentação de 18...30 V DC e os limites de montagem e proteção indicados pelo fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de Vibração ifm VVB010 para Monitoramento de Máquinas IO-Link, 2 a 10.000 Hz, verifique estes pontos:

Escolha o VVB010 quando

A aplicação exigir monitoramento de vibração na faixa de 2...10.000 Hz, medição em um eixo, comunicação IO-Link ou saídas digitais PNP/NPN configuráveis, e a alimentação disponível estiver entre 18 e 30 V DC. A ficha cita máquinas grandes com potência superior a 300 kW e rotação superior a 600 rpm como aplicação.

Avalie outra configuração quando

O requisito exigir medição em mais de um eixo, frequência fora da faixa especificada ou alimentação diferente de 18...30 V DC. Para qualquer requisito adicional não informado, como tipo de rosca do equipamento ou parâmetros de comunicação do mestre, consulte o datasheet e a documentação do fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de vibrações	Identificação do dispositivo.
Modelo	VVB010	Código do modelo informado no anúncio.
Categoria	Monitoramento de condição	Finalidade de uso indicada na ficha.
Aplicação indicada	Máquinas grandes, potência > 300 kW, velocidade de rotação > 600 rpm	Aplicação informada na ficha do produto; não representa limite universal de operação.
Princípio de medida	Capacitivo	Princípio de medição especificado.
Tecnologia do sensor	Sistema microeletromecânico (MEMS)	Tecnologia informada para o sensor.

Faixa de medição
Número de eixos de medição	1	Medição em um eixo.
Faixa de frequência	2...10.000 Hz	Intervalo de frequência especificado.
Vibração da área de medição (a-Peak / a-RMS)	0...50 g / 0...490,3 m/s²	Faixa indicada para medição de aceleração.
Vibração da área de medição (v-RMS)	0...45 mm/s	Faixa indicada para velocidade de vibração.
Alcance de medição de temperatura	-30...80 °C	Faixa de medição informada na ficha.
Resolução de temperatura	0,1 °C	Resolução declarada para a medição de temperatura.

Precisão e desvios
Precisão	≤ 4 kHz: ±10%; ≥ 4...10 kHz: < 3 dB	Valores de precisão informados na ficha; consulte o datasheet para as condições de referência e interpretação completa.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo máximo indicado como menor que 50 mA.
Classe de proteção elétrica	III	Classe declarada na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo informado com a tensão de ensaio indicada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado na ficha.

Saídas
Quantidade de saídas digitais	2	Quantidade especificada para o dispositivo.
Função elétrica	PNP/NPN configuráveis	Configuração elétrica de saída informada.
Saída de comutação	Abertura/fechamento parametrizável	A função pode ser parametrizada conforme a configuração.
Sinal de saída	Sinal de comutação; IO-Link	Tipos de sinal informados na ficha.
Carga de corrente máxima por saída	100 mA	Limite de corrente indicado para cada saída.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo informado para a saída de comutação DC.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão informada na ficha.
Conexão elétrica	1 × M12; codificação A; 4 contatos	Tipo de conector elétrico informado.
Comprimento máximo do cabo	20 m	Limite informado para o comprimento do cabo na ficha.

Condições ambientais e proteção
Temperatura ambiente	-30...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67; IP 68; IP 69K	Graus de proteção declarados; observe as condições de ensaio e instalação do fabricante.

Dados mecânicos e montagem
Formato do invólucro	Cilíndrico	Geometria declarada.
Dimensões	Ø 22 / L = 63,55 mm	Diâmetro e comprimento informados.
Material do invólucro	1.4404 (aço inoxidável / 316L)	Material especificado para o invólucro.
Tipo de montagem	Pino rosqueável	Método de montagem informado.
Pinos rosqueáveis incluídos	1 × (1/4" 28 UNF / M8); 1 × (1/4" 28 UNF × 5/8" DIN916)	Acessórios de montagem listados como material incluído.
Torque máximo de aperto	8 Nm	Limite máximo especificado para o aperto.
Peso	116 g	Massa informada para o produto.

Referências de produto
Marca	ifm	Marca indicada no anúncio.
SKU / Part number	VVB010	Identificação para seleção e reposição.
GTIN	4021179321570	Código de identificação comercial informado.
NCM	9031.80.99	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1.

• Saída de comutação digital; duas saídas digitais com função PNP/NPN configurável e abertura/fechamento parametrizável.

Conexões

Elétrica Conector elétrico 1 × M12, codificação A, 4 contatos; alimentação de 18...30 V DC. Comprimento máximo de cabo informado: 20 m. Verifique a atribuição de pinos no datasheet antes da ligação.

Processo Não há conexão de processo fluido especificada. A montagem indicada é por pino rosqueável; são informados pinos 1/4" 28 UNF / M8 e 1/4" 28 UNF × 5/8" DIN916. Confirme a configuração aplicável ao ponto de montagem na documentação do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com mestre IO-Link compatível com revisão 1.1 e alimentação de 18...30 V DC.	✓	A ficha informa interface IO-Link revisão 1.1 e faixa de alimentação de 18...30 V DC; confirme também a configuração do mestre e do cabeamento.
Entrada digital que aceite saída PNP ou NPN configurada conforme a instalação.	✓	As saídas são PNP/NPN configuráveis; a função de abertura/fechamento é parametrizável.
Aplicação que demande medição de vibração em dois ou mais eixos.	✗	O produto tem um eixo de medição.
Instalação com tensão de alimentação fora de 18...30 V DC.	✗	A tensão informada para operação é 18...30 V DC.
Montagem em superfície cuja rosca não corresponda aos pinos rosqueáveis indicados.	✗	A ficha lista pinos rosqueáveis específicos; compatibilidade com outras roscas não está documentada e deve ser verificada mecanicamente.

INSTALAÇÃO

Como instalar o Sensor de Vibração ifm VVB010 para Monitoramento de Máquinas IO-Link, 2 a 10.000 Hz

Confirme no datasheet que a faixa de medição, o eixo de medição e a interface atendem à aplicação.
Verifique a compatibilidade mecânica do ponto de montagem com o pino rosqueável previsto e consulte o desenho dimensional.
Instale o sensor no ponto de medição adequado conforme o procedimento do fabricante; não exceda o torque máximo especificado de 8 Nm.
Conecte o cabo ao conector M12 de codificação A e confirme a atribuição dos quatro contatos no datasheet.
Alimente o sensor com 18...30 V DC e conecte ao mestre IO-Link ou às entradas digitais compatíveis com a configuração PNP/NPN.
Configure a comunicação ou as saídas e valide a leitura e a parametrização durante o comissionamento, conforme a documentação do fabricante.

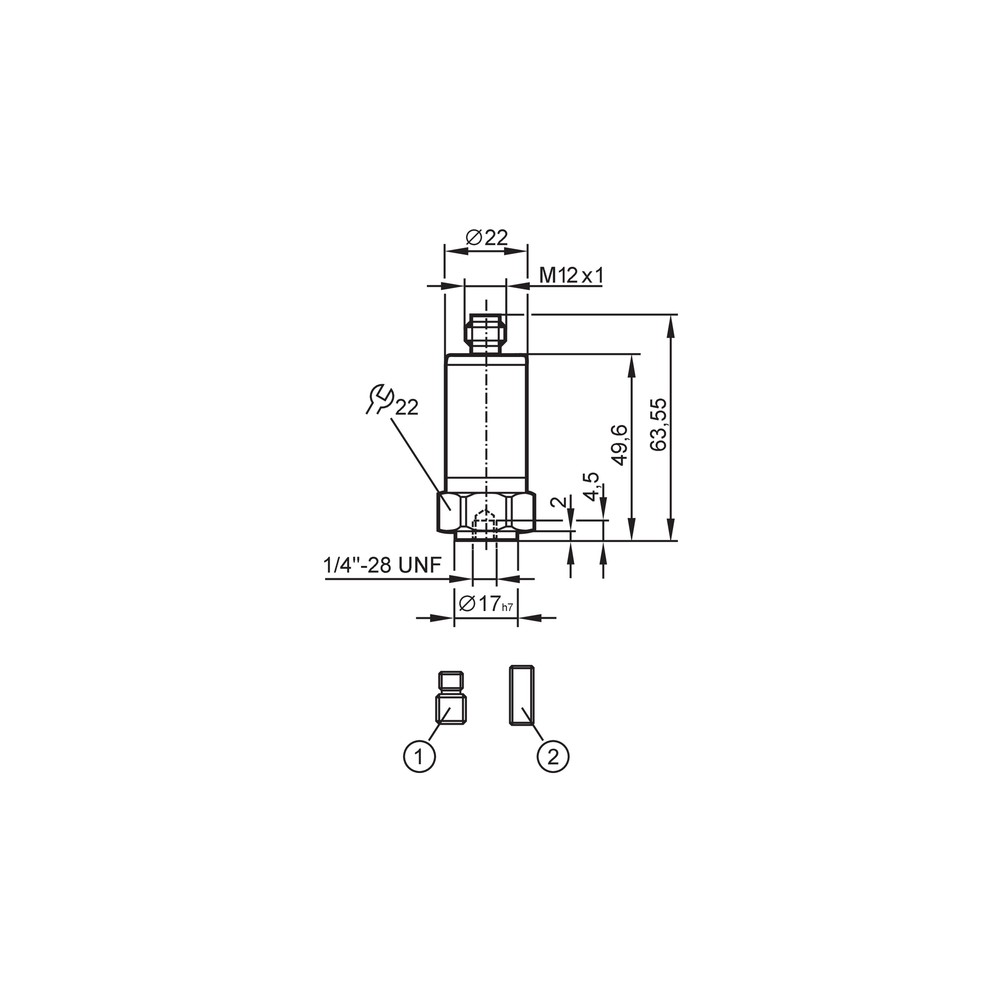

Desenho Dimensional

ACESSÓRIOS

Pino rosqueável: 1 × (1/4" 28 UNF / M8).
Pino rosqueável: 1 × (1/4" 28 UNF × 5/8" DIN916).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comunica com o mestre IO-Link.	Alimentação, cabeamento, atribuição de contatos ou configuração do mestre incompatível com a interface/revisão do dispositivo.	Confirme a alimentação dentro da faixa especificada, verifique o cabo e a pinagem no datasheet e valide a configuração do mestre para IO-Link revisão 1.1.
A entrada do controlador não reconhece a saída de comutação.	Tipo PNP/NPN ou função de abertura/fechamento configurada de forma incompatível com a entrada conectada.	Confira a configuração das saídas e compare o tipo selecionado com a entrada do controlador; verifique também a ligação conforme o esquema do fabricante.
A leitura de vibração está ausente ou não corresponde à condição esperada.	Montagem mecânica inadequada, ponto de instalação incompatível ou requisito de medição fora da faixa especificada.	Inspecione a fixação e o ponto de medição; compare a frequência e os valores esperados com as faixas da ficha e confirme a configuração do sistema.
O sensor apresenta interrupções ou comportamento irregular em campo.	Conexão elétrica frouxa, cabo danificado, alimentação fora da faixa ou exposição além das condições ambientais especificadas.	Inspecione o conector e o cabo, meça a tensão de alimentação e confirme temperatura e condições de instalação em relação à ficha técnica.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do VVB010 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm VVB010 e para que tipo de máquina ele é indicado?

É um sensor de vibração para monitoramento de condição, com medição em um eixo e monitoramento de temperatura. A ficha indica aplicação em máquinas grandes com potência acima de 300 kW e rotação acima de 600 rpm.

O VVB010 funciona com IO-Link e com entradas digitais PNP ou NPN?

Sim. A ficha informa IO-Link revisão 1.1 e duas saídas digitais configuráveis como PNP/NPN; a função de abertura ou fechamento é parametrizável.

O que acompanha o sensor?

A ficha lista dois pinos rosqueáveis: um 1/4" 28 UNF / M8 e um 1/4" 28 UNF × 5/8" DIN916. Outros itens não estão especificados.

Este sensor serve para medir vibração em vários eixos?

Não, o VVB010 possui um eixo de medição. Para requisitos multidirecionais, confirme a necessidade e selecione um dispositivo cuja ficha especifique os eixos requeridos.

Posso usar o VVB010 com alimentação diferente de 18 a 30 V DC?

A ficha especifica operação em 18...30 V DC, portanto não há suporte documentado para alimentação fora dessa faixa. Verifique a tensão disponível antes de instalar.

O sensor não aparece no mestre IO-Link; o que devo verificar antes de trocar?

Verifique primeiro alimentação, cabo, conexão M12 e atribuição dos contatos conforme o datasheet. Confirme também que o mestre está configurado para IO-Link revisão 1.1.

A saída digital não é reconhecida pelo controlador; qual pode ser a causa?

Uma causa possível é divergência entre a configuração PNP/NPN do sensor e o tipo de entrada do controlador. Confira a configuração da saída e o esquema elétrico antes de substituir o sensor.

Devo escolher o VVB010 ou um sensor com mais eixos?

Escolha o VVB010 quando um eixo de medição atender ao requisito e a faixa de frequência especificada for adequada. Se forem necessários vários eixos, procure uma opção cuja ficha declare essa capacidade.

Como faço a montagem sem exceder o aperto permitido?

Use o pino rosqueável compatível com o ponto de montagem e não ultrapasse o torque máximo de 8 Nm. Consulte o desenho e as instruções do fabricante para confirmar a montagem.

É possível instalar o VVB010 sem verificar a rosca do ponto de montagem?

Não é recomendável presumir compatibilidade mecânica: a ficha lista pinos rosqueáveis específicos. Compare a rosca e a geometria do ponto de instalação com o desenho e o datasheet antes da montagem.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: revisão IO-Link 1.1)

PNP/NPN

Configurações de saída digital que devem corresponder ao tipo de entrada do controlador conectado. (Ref.: saída PNP/NPN configurável)

MEMS

Sistema microeletromecânico; tecnologia declarada para o sensor. (Ref.: tecnologia do sensor)

v-RMS

Valor eficaz da velocidade de vibração indicado como faixa de medição. (Ref.: 0...45 mm/s)

a-Peak / a-RMS

Parâmetros de aceleração de vibração apresentados na ficha como faixa de medição. (Ref.: 0...50 g / 0...490,3 m/s²)
