Sensor de Vibrações IFM VVB001

Pré-visualizar: VVB001 IFM - Sensor de Vibrações IFM Monitoramento de Máquinas IO-Link 2 Saídas Digitais

VVB001 IFM - Sensor de Vibrações IFM Monitoramento de Máquinas IO-Link 2 Saídas Digitais

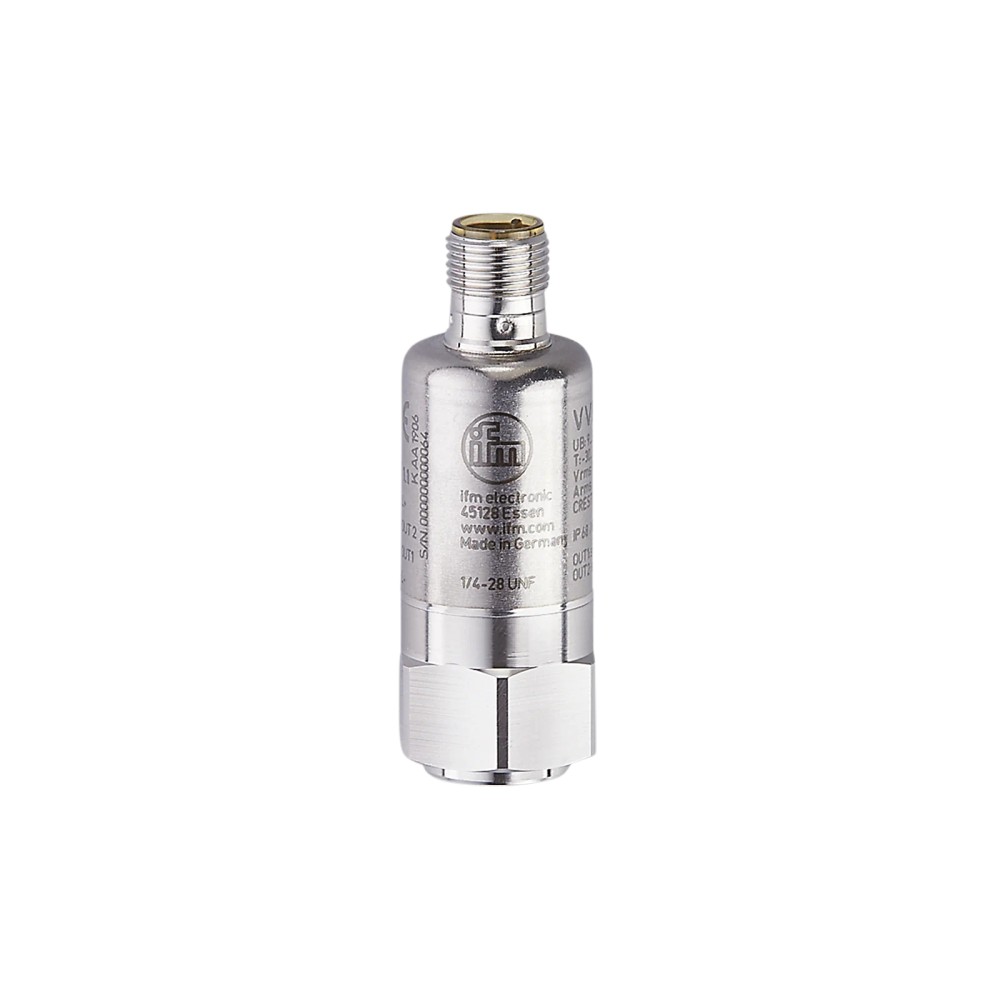

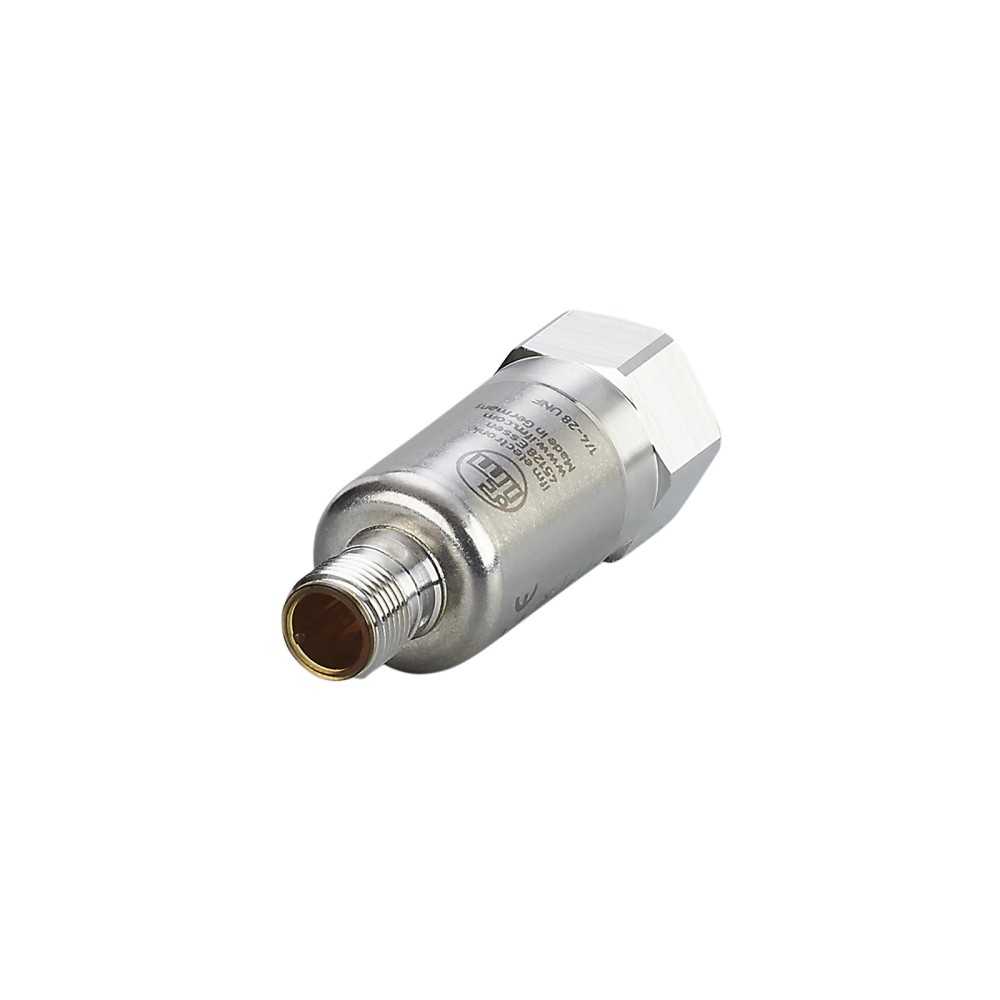

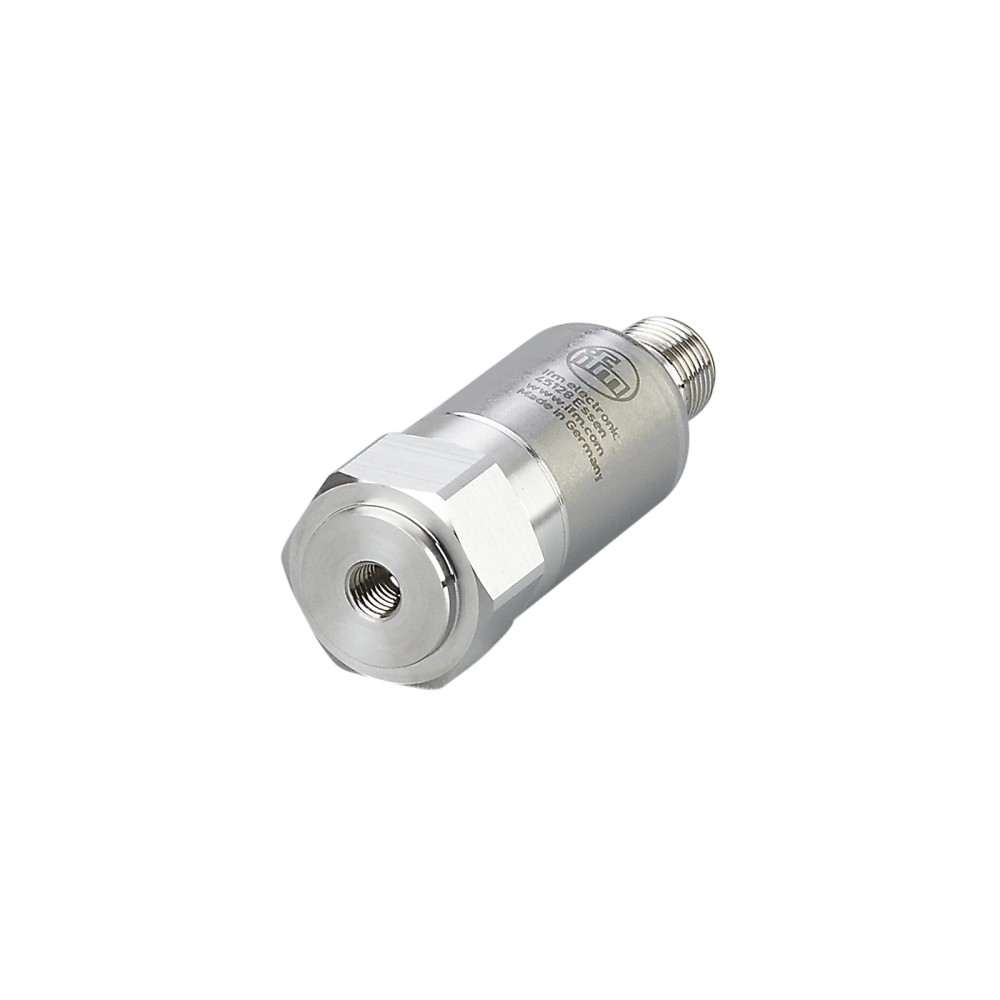

Imagem meramente ilustrativa

R$ 4.398,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VVB001
EAN: 4021179321563
NCM do produto: 90318099

Destaques do Produto Faixa de vibração...mais

Fechar menu

Saiba mais sobre: "VVB001 IFM - Sensor de Vibrações IFM Monitoramento de Máquinas IO-Link 2 Saídas Digitais"

Destaques do Produto

Faixa de vibração

0...50 g ou 0...45 mm/s

Frequência

2...10.000 Hz

Comunicação

IO-Link 1.1 e modo SIO

Saídas

2 saídas digitais PNP/NPN configuráveis

Alimentação

18...30 V DC

Montagem

Pino rosqueável; torque máximo de aperto de 8 Nm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vibrações IFM VVB001 IO-Link, 2 saídas digitais

O IFM VVB001 é um sensor de vibrações para monitoramento de máquinas industriais. Mede vibração em um eixo e oferece interface IO-Link 1.1 e duas saídas digitais configuráveis PNP/NPN. Sua faixa de medição é de 0 a 50 g ou de 0 a 45 mm/s, com frequência de 2 a 10.000 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	VVB001
Princípio de medição	Capacitivo; sistema microeletromecânico (MEMS)
Eixos de medição	1
Faixa de vibração	0...50 g; 0...45 mm/s
Faixa de frequência	2...10.000 Hz
Saídas digitais	2; PNP/NPN configuráveis
Comunicação	IO-Link 1.1; modo SIO disponível
Alimentação	18...30 V DC
Proteção do invólucro	IP 67, IP 68, IP 69K
Dimensões e material	Ø 22 mm × 63,55 mm; aço inoxidável 316L (1.4404)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vibrações em máquinas industriais dentro das faixas de medição de 0...50 g ou 0...45 mm/s e de frequência de 2...10.000 Hz.
Instalações que utilizem IO-Link 1.1 ou modo SIO e alimentação de 18...30 V DC.
Montagem por pino rosqueável, respeitando o torque máximo especificado de 8 Nm.

⚠ Considere outro se precisa de:

Não selecionar se a medição necessária ultrapassar 50 g, 45 mm/s ou a faixa de frequência de 2...10.000 Hz.
Não selecionar para medições em mais de um eixo: a ficha especifica um eixo de medição.
Não conectar a uma alimentação fora da faixa de 18...30 V DC.

APLICAÇÕES E USO

Aplicação indicada na ficha: monitoramento de vibrações em máquinas industriais; o sensor mede em um eixo.
Pode ser considerado em instalações com IO-Link 1.1 ou modo SIO, alimentação de 18...30 V DC e requisitos de medição dentro de 0...50 g, 0...45 mm/s e 2...10.000 Hz.
A adequação a uma máquina específica depende de a faixa de vibração, frequência, montagem e conexão elétrica requeridas permanecerem dentro dos dados do fabricante; a ficha não identifica máquinas ou setores específicos.

COMO ESCOLHER

Antes de comprar o Sensor de vibrações IFM VVB001 IO-Link, 2 saídas digitais, verifique estes pontos:

Escolha o VVB001 quando

A aplicação exigir monitoramento de vibrações em um eixo, dentro das faixas informadas, com comunicação IO-Link 1.1 ou operação SIO, duas saídas digitais configuráveis e alimentação de 18...30 V DC.

Avalie outra configuração quando

A aplicação exigir faixa de vibração ou frequência fora dos limites informados, medição multieixo ou condições elétricas diferentes. A ficha disponível não especifica modelos alternativos; confirme os requisitos com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de vibrações	Identificação do produto.
Modelo	VVB001	Código do modelo.
Aplicação indicada	Máquinas industriais	Aplicação informada na ficha.
Princípio de medição	Capacitivo	Princípio de medição informado pelo fabricante.
Modelo do sensor	Sistema microeletromecânico (MEMS)	Tecnologia de sensor indicada na ficha.
Número de eixos de medição	1	Eixo de medição informado.

Faixa de medição
Vibração da área de medição (a-Peak / a-RMS)	0...50 g / 0...490,3 m/s²	Faixa indicada para a-Peak / a-RMS.
Vibração da área de medição (v-RMS)	0...45 mm/s	Faixa indicada para v-RMS.
Faixa de frequência	2...10.000 Hz	Intervalo de frequência informado.

Dados elétricos
Tensão de operação	18...30 V DC	Limites de alimentação especificados.
Consumo de corrente	< 50 mA	Consumo informado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor e condição de ensaio indicados na ficha.

Saídas
Quantidade de saídas digitais	2	Número de saídas digitais.
Função elétrica	PNP/NPN configuráveis	Tipo de saída especificado.
Saída de comutação	Abertura/fechamento parametrizável	Comportamento de saída configurável.
Carga de corrente máxima por saída	100 mA	Limite máximo informado por saída.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo informado.
Proteção contra curto-circuitos	Sim; por impulso	Tipo de proteção especificado.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link, revisão 1.1	Versão de interface indicada.
Modo SIO	Sim	Modo de operação informado.
Padrão SDCI	IEC 61131-9: 2013-07	Referência normativa indicada na ficha.
Classe de master port exigida	A	Requisito para conexão a master IO-Link.
Conexão elétrica	1 × M12; codificação A; 4 contatos	Tipo de conector especificado.
Comprimento máximo do cabo	20 m	Limite indicado para o cabo.

Condições ambientais
Temperatura ambiente	-30...80 °C	Faixa de operação informada.
Temperatura de armazenamento	-30...80 °C	Faixa de armazenamento informada.
Grau de proteção	IP 67, IP 68, IP 69K	Graus de proteção declarados para o produto.
Certificação UL	Ta: -30...70 °C; número de aprovação UL: L002	Condição e número de aprovação indicados na ficha.

Dados mecânicos e montagem
Dimensões	Ø 22 mm × 63,55 mm	Dimensões do invólucro.
Formato do invólucro	Cilíndrico	Formato indicado na ficha.
Material do invólucro	Aço inoxidável 316L (1.4404)	Material especificado.
Tipo de montagem	Pino rosqueável	Método de montagem informado.
Torque máximo de aperto	8 Nm	Limite máximo de aperto especificado.
Peso	116 g	Peso informado no conjunto de atributos.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Acessórios incluídos
Pino rosqueável	1 × 1/4" 28 UNF / M8	Acessório listado como incluído.
Pino rosqueável	1 × 1/4" 28 UNF × 5/8" DIN916	Acessório listado como incluído.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, conforme SDCI IEC 61131-9: 2013-07.

• Modo SIO disponível.

• Requer master port classe A.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 18...30 V DC; consumo inferior a 50 mA. Duas saídas digitais PNP/NPN configuráveis, carga máxima de 100 mA por saída. Comprimento máximo de cabo indicado: 20 m. Verifique a atribuição dos pinos no datasheet antes da ligação.

Processo Montagem mecânica por pino rosqueável. Acompanha pinos com roscas 1/4" 28 UNF / M8 e 1/4" 28 UNF × 5/8" DIN916. O torque máximo de aperto especificado é 8 Nm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com IO-Link 1.1 e master port classe A	✓	A interface do sensor é IO-Link revisão 1.1 e a classe de master port exigida é A.
Controlador que utilize as saídas digitais em modo SIO	✓	O modo SIO está indicado como disponível; as saídas são PNP/NPN configuráveis.
Alimentação de 18...30 V DC, conector M12 A de 4 contatos	✓	Essas condições correspondem aos dados elétricos e à conexão especificados.
Aplicação que exige medição de vibração em mais de um eixo	✗	O produto tem um eixo de medição.
Aplicação cuja faixa necessária excede 50 g, 45 mm/s ou 10.000 Hz	✗	Os requisitos ultrapassam os limites de medição informados para o sensor.

INSTALAÇÃO

Como instalar o Sensor de vibrações IFM VVB001 IO-Link, 2 saídas digitais

Confirme que a aplicação requer medição em um eixo e que a vibração e a frequência estão dentro das faixas especificadas.
Verifique se o sistema oferece alimentação de 18...30 V DC e, para IO-Link, master port classe A compatível com IO-Link 1.1.
Selecione o pino rosqueável incluído que corresponda à rosca de montagem disponível; confirme a compatibilidade mecânica antes da instalação.
Instale o sensor na posição de medição prevista, seguindo o desenho dimensional e as instruções do fabricante.
Aperte a montagem sem exceder o torque máximo de 8 Nm.
Conecte pelo M12 A de 4 contatos e consulte o datasheet para a atribuição dos pinos; configure o modo IO-Link ou SIO e as saídas conforme o sistema.

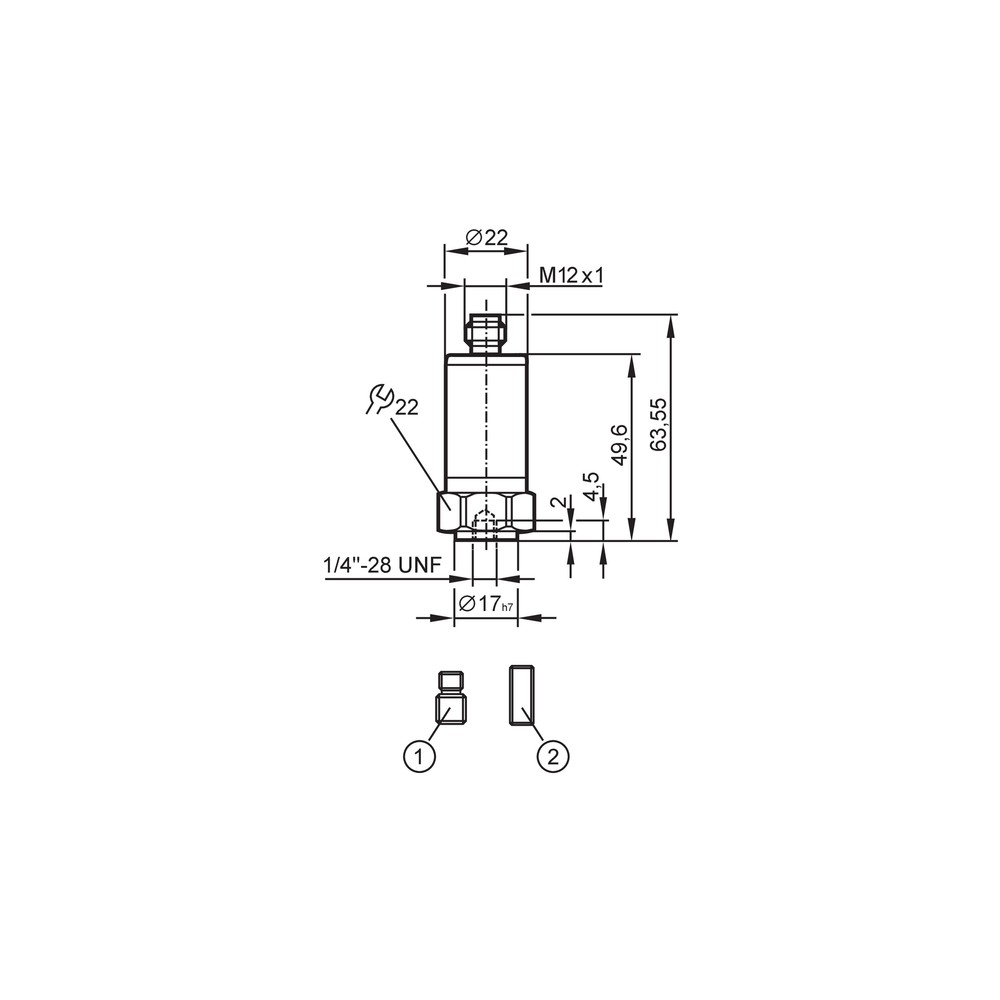

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Pino rosqueável: 1 × 1/4" 28 UNF / M8
Pino rosqueável: 1 × 1/4" 28 UNF × 5/8" DIN916

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comunica com o master IO-Link.	Master incompatível com a revisão ou classe de porta exigida, ou conexão elétrica incorreta.	Confirme IO-Link 1.1, master port classe A, alimentação de 18...30 V DC e conexão M12 A de 4 contatos; consulte a atribuição dos pinos no datasheet.
O controlador não detecta a comutação de uma saída.	Configuração PNP/NPN ou abertura/fechamento incompatível com a entrada do controlador, ou corrente de carga acima do limite especificado.	Verifique a parametrização da saída e a interface de entrada do controlador; confirme que a carga não excede 100 mA por saída.
As leituras não correspondem à faixa esperada da aplicação.	Vibração ou frequência fora da faixa de medição, ou seleção incorreta da grandeza de leitura.	Compare a condição medida com as faixas de 0...50 g, 0...45 mm/s e 2...10.000 Hz e confirme a configuração no sistema IO-Link.
O sensor apresenta funcionamento intermitente após a montagem.	Conexão elétrica ou montagem mecânica inadequada; a ficha não permite determinar uma causa única.	Inspecione o conector e a alimentação, verifique a fixação e confirme que o torque aplicado não ultrapassa 8 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM VVB001 (PT-BR) (Datasheet) Desenho em escala IFM VVB001 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM VVB001 e para que tipo de usuário serve?

É um sensor de vibrações para monitoramento de máquinas industriais. Destina-se a sistemas que atendam aos requisitos de medição, alimentação e conexão especificados na ficha.

O VVB001 funciona com IO-Link e quais saídas oferece?

Sim, possui IO-Link 1.1 e modo SIO. Também oferece duas saídas digitais configuráveis PNP/NPN.

O que acompanha o sensor?

A ficha lista dois pinos rosqueáveis: um de 1/4" 28 UNF / M8 e outro de 1/4" 28 UNF × 5/8" DIN916.

Este sensor serve para medir vibração em dois ou três eixos?

Não, a ficha especifica um eixo de medição. Para uma aplicação multieixo, verifique outro equipamento cuja documentação declare essa capacidade.

Posso usar o VVB001 se a vibração ultrapassar 50 g ou 45 mm/s?

A ficha informa limites de 0...50 g e 0...45 mm/s. Uma condição que exceda esses limites fica fora da faixa especificada.

O sensor não aparece no sistema IO-Link; o que devo verificar antes de trocar?

Confirme se o master é IO-Link 1.1 com porta classe A e se há alimentação de 18...30 V DC. Inspecione também o conector M12 e a ligação conforme o datasheet.

A saída digital não é reconhecida pelo controlador; o que pode causar isso?

Uma incompatibilidade entre a configuração PNP/NPN da saída e a entrada do controlador pode impedir a leitura. Verifique também a parametrização de abertura/fechamento e o limite de 100 mA por saída.

É melhor comprar o sensor com acessórios ou procurar os pinos separadamente?

A ficha lista dois pinos rosqueáveis como acessórios incluídos, em medidas distintas. Compare essas roscas com a montagem existente; não há informação fornecida sobre a venda avulsa dos pinos.

Como fixo o VVB001 sem exceder o limite de aperto?

Use o pino rosqueável compatível com a montagem e limite o torque a 8 Nm. Consulte o desenho dimensional e o datasheet para os detalhes de instalação e conexão.

Que alternativa devo escolher se preciso medir vibração em vários eixos?

O VVB001 é especificado para um eixo, portanto não atende a um requisito multieixo conforme a ficha disponível. Consulte o fabricante para selecionar um modelo cuja documentação confirme a quantidade de eixos necessária.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um master compatível (Ref.: interface IO-Link, revisão 1.1).

Modo SIO

Modo de operação indicado para as saídas de comutação, sem comunicação IO-Link (Ref.: modo SIO disponível).

PNP/NPN

Configurações elétricas possíveis para as saídas digitais do sensor (Ref.: função elétrica PNP/NPN configuráveis).

MEMS

Sistema microeletromecânico indicado como tecnologia do sensor (Ref.: modelo do sensor MEMS).

IP 67 / IP 68 / IP 69K

Graus de proteção do invólucro declarados pelo fabricante; devem ser considerados conforme as condições de instalação e especificações aplicáveis (Ref.: grau de proteção IP 67, IP 68, IP 69K).
