Transmissor de Vibração IFM VTV12A

Pré-visualizar: VTV12A IFM - Transmissor de Vibração IFM Monitoramento de Condição 0-25mm/s 4-20mA IP67

VTV12A IFM - Transmissor de Vibração IFM Monitoramento de Condição 0-25mm/s 4-20mA IP67

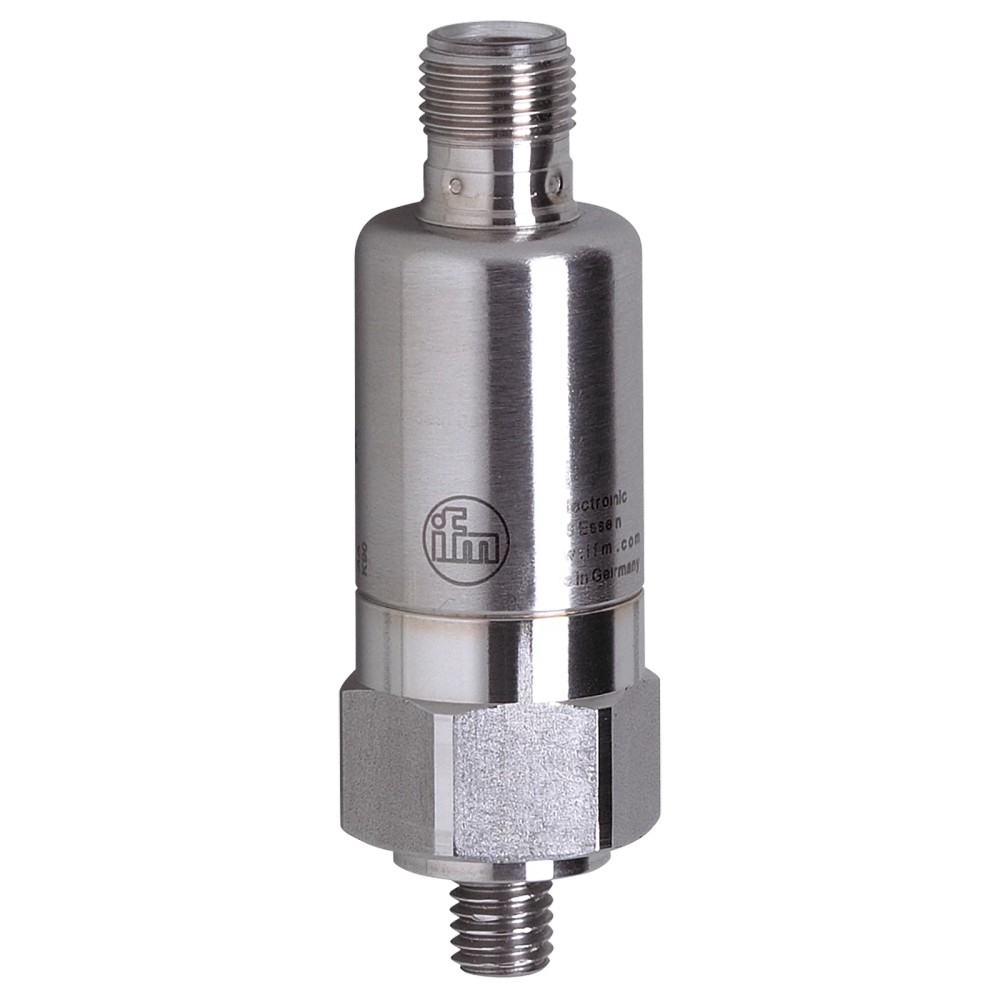

Imagem meramente ilustrativa

R$ 4.036,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VTV12A
EAN: 4021179274807
NCM do produto: 90318099

Destaques do Produto Faixa de vibração...mais

Fechar menu

Saiba mais sobre: "VTV12A IFM - Transmissor de Vibração IFM Monitoramento de Condição 0-25mm/s 4-20mA IP67"

Destaques do Produto

Faixa de vibração

0...25 mm/s (RMS)

Sinal necessário

Entrada analógica 4...20 mA

Alimentação disponível

9,6...32 V DC

Frequência de medição

10...1000 Hz

Montagem

Pino rosqueável; verificar rosca e superfície disponíveis

Conexão elétrica

M12 codificação A, 2 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o VTV12A IFM — Transmissor de vibração para monitoramento de condição, 0...25 mm/s (RMS), saída 4...20 mA, IP67

O IFM VTV12A é um transmissor de vibração de um eixo para monitoramento de condição, com medição RMS de 0...25 mm/s e referência à ISO 10816. Converte a medição em sinal analógico de 4...20 mA para integração com sistemas compatíveis com esse tipo de entrada. Utiliza tecnologia MEMS, opera na faixa de frequência de 10...1000 Hz e possui conexão elétrica M12 de 2 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Transmissor de vibração; sistema MEMS
Faixa de medição	0...25 mm/s (RMS)
Faixa de frequência	10...1000 Hz
Saída	Analógica, 4...20 mA
Número de eixos	1
Alimentação	9,6...32 V DC
Conexão elétrica	1 x M12, codificação A, 2 contatos
Temperatura ambiente	-20...60 °C
Proteção	IP67; IP69K quando utilizado fora de áreas explosivas
Montagem e material	Pino rosqueável; aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vibração em máquinas quando a grandeza requerida está entre 0...25 mm/s RMS e a frequência de interesse entre 10...1000 Hz.
Instalações com entrada analógica compatível com sinal de corrente 4...20 mA e alimentação de 9,6...32 V DC.
Aplicações que utilizem medição de vibração conforme referência ISO 10816 e montagem por pino rosqueável.

⚠ Considere outro se precisa de:

Não selecionar quando a faixa de medição requerida exceder 0...25 mm/s RMS ou quando a frequência de interesse estiver fora de 10...1000 Hz.
Não conectar diretamente a uma entrada que não aceite sinal analógico 4...20 mA ou cuja alimentação não esteja entre 9,6...32 V DC.
Não presumir adequação para uso em área explosiva apenas pela indicação IP69K: a ficha condiciona IP69K ao uso fora de áreas explosivas. Verificar a aprovação e as condições de instalação aplicáveis.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: transmissores de vibração de acordo com ISO 10816 para monitoramento de condição; a faixa declarada é 0...25 mm/s RMS e 10...1000 Hz.
Possibilidade de uso inferida: monitorar vibração de um ponto de máquina e enviar a variável por 4...20 mA a um sistema de aquisição compatível. A escolha do ponto, limites de alarme e interpretação do sinal devem ser definidos pelo projeto.
Para instalação em ambiente com exposição a água ou poeira, considerar IP67 conforme a ficha; IP69K é informado somente quando utilizado fora de áreas explosivas.
A operação deve permanecer entre -20...60 °C, com alimentação de 9,6...32 V DC e carga da saída dentro do limite declarado.

COMO ESCOLHER

Antes de comprar o VTV12A IFM — Transmissor de vibração para monitoramento de condição, 0...25 mm/s (RMS), saída 4...20 mA, IP67, verifique estes pontos:

Escolha o VTV12A quando

A medição requerida for vibração RMS de 0...25 mm/s, na faixa de 10...1000 Hz, com transmissão por corrente 4...20 mA e alimentação de 9,6...32 V DC. Confirme também a compatibilidade da rosca de montagem e da entrada analógica do sistema receptor.

Considere outro modelo ou tecnologia quando

A aplicação exigir mais de um eixo, faixa de medição ou frequência fora dos limites indicados, ou uma interface diferente de 4...20 mA. A ficha disponível não informa modelos alternativos; compare os requisitos com o catálogo e a documentação técnica IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Transmissor de vibração VTV12A	Modelo e tipo informados para o produto.
Marca	IFM / ifm electronic	Fabricante indicado no cadastro do produto.
Categoria	Monitoramento de condição	Aplicação/categoria informada no anúncio.
Referência de medição	De acordo com ISO 10816	Referência declarada para o transmissor; não especifica por si só o procedimento completo de instalação ou avaliação.
Tecnologia do sensor	Sistema microeletromecânico (MEMS)	Princípio/tecnologia indicado na ficha.
Tipo de produto	Transmissor de vibração	Classificação técnica do componente.

Medição
Grandeza e faixa	Vibração: 0...25 mm/s (RMS)	Faixa de medição declarada.
Faixa de frequência	10...1000 Hz	Faixa de frequência informada para medição.
Número de eixos de medição	1	Medição em um eixo; não representa medição multiaxial.

Dados elétricos e alimentação
Tensão de operação	9,6...32 V DC	Limites de alimentação indicados na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Carga máxima	< (Ub - 9,6 V) x 50; Ub = 24 V: 720 Ω	Limite de carga da saída conforme a fórmula e a condição de alimentação informadas.

Saídas e conexão elétrica
Tipo de sinal	Analógico	Tipo de sinal de saída declarado.
Corrente da saída analógica	4...20 mA	Sinal para ligação a entrada receptora compatível.
Quantidade total de entradas e saídas	1	Quantidade indicada no cadastro; a saída especificada é analógica.
Conexão elétrica	1 x M12; codificação A; 2 contatos	Conector e número de contatos informados; consultar o datasheet para pinagem.

Precisão e desvios
Erro de medição	< ± 3 % do valor final	Erro declarado relativamente ao valor final.
Desvio de linearidade	0,25 %	Desvio de linearidade informado na ficha.
Repetibilidade	< 0,5 % do valor final	Repetibilidade declarada relativamente ao valor final.

Condições ambientais e proteção
Temperatura ambiente	-20...60 °C	Faixa de temperatura ambiente de operação indicada.
Grau de proteção	IP67; IP69K quando utilizado fora de áreas explosivas	A condição para IP69K está expressamente limitada ao uso fora de áreas explosivas.
Resistência a choques	DIN EN 60068-2-27: 50 g, 11 ms / 500 g, 1 ms	Condições de ensaio declaradas.
Resistência a vibrações	DIN EN 60068-2-6: 20 g / 10...3000 Hz	Condições de ensaio declaradas.
Compatibilidade eletromagnética	EN 61000-6-2; EN 61000-6-3	Normas EMC listadas nos dados do produto.

Dados mecânicos e montagem
Tipo de montagem	Pino rosqueável	Método de montagem indicado.
Material	Aço inoxidável 1.4404 (316L)	Material informado para o produto.
Pinos rosqueáveis incluídos	1 x (1/4"-28 UNF / M8 x 1,25 mm); 1 x (1/4"-28 UNF)	Conteúdo declarado na ficha; confirmar a configuração física no datasheet.
Torque máximo de aperto	8 Nm	Limite máximo indicado para aperto.
Peso	139 g	Peso indicado no conjunto de atributos do produto.

Aprovações e identificação
Aprovações	SEV 25 ATEX 0742 X; IECEx SEV 25.0005X	Referências de aprovação informadas no cadastro; conferir certificado e condições específicas para a instalação.
Identificação ATEX	II 3D Ex tc IIIC T110°C Dc / II 3G Ex ec IIC T4 Gc	Marcação informada na ficha; a adequação depende das condições e restrições dos certificados.
MTTF	868 anos	Valor declarado no conjunto de dados; não equivale a período de garantia ou vida útil assegurada.

Identificação comercial
SKU / Part number	VTV12A	Código do produto.
GTIN	4021179274807	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	9031.80.99	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA; a compatibilidade depende de o equipamento receptor possuir entrada que aceite esse sinal.

• Não há protocolo digital de comunicação especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 2 contatos. Alimentação de 9,6...32 V DC; saída analógica de 4...20 mA. Confirmar atribuição dos contatos e diagrama de ligação no datasheet antes de energizar.

Processo Montagem mecânica por pino rosqueável. O material incluído informa pinos 1/4"-28 UNF / M8 x 1,25 mm e 1/4"-28 UNF; verificar qual opção atende à rosca e à superfície de instalação. A conexão mecânica não define a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de aquisição com entrada 4...20 mA e alimentação dentro de 9,6...32 V DC	✓	Corresponde ao tipo de saída e à faixa de tensão de operação indicados na ficha; verificar o esquema de ligação e os requisitos da entrada receptora.
Controlador com entrada exclusivamente de tensão ou protocolo digital	✗	A ficha especifica saída analógica de corrente 4...20 mA e não informa protocolo digital nem saída de tensão.
Ponto de medição que requer vibração RMS até 25 mm/s e frequência entre 10...1000 Hz	✓	Os requisitos estão dentro das faixas de medição declaradas.
Aplicação que requer medição em mais de um eixo	✗	O produto possui um eixo de medição.
Instalação que requer IP69K dentro de área explosiva	✗	A ficha condiciona o grau IP69K ao uso fora de áreas explosivas; não se deve extrapolar essa condição.

INSTALAÇÃO

Como instalar o VTV12A IFM — Transmissor de vibração para monitoramento de condição, 0...25 mm/s (RMS), saída 4...20 mA, IP67

Confirme no projeto a faixa de vibração e frequência requeridas, a alimentação disponível e a aceitação de sinal 4...20 mA pelo equipamento receptor.
Selecione o pino rosqueável fornecido que corresponda à interface mecânica disponível; confirme rosca e superfície de montagem antes da instalação.
Monte o sensor na posição e orientação definidas pelo projeto, garantindo fixação adequada sem exceder o torque máximo de 8 Nm.
Conecte o M12 codificação A de 2 contatos conforme o diagrama oficial do datasheet; não deduza a pinagem apenas pelo tipo de conector.
Verifique a alimentação, a polaridade e a carga do circuito de corrente; compare a carga total com o limite especificado para a tensão de alimentação utilizada.
Após energizar, confirme a leitura do sinal 4...20 mA no sistema receptor e verifique que a instalação opera dentro das condições ambientais especificadas.

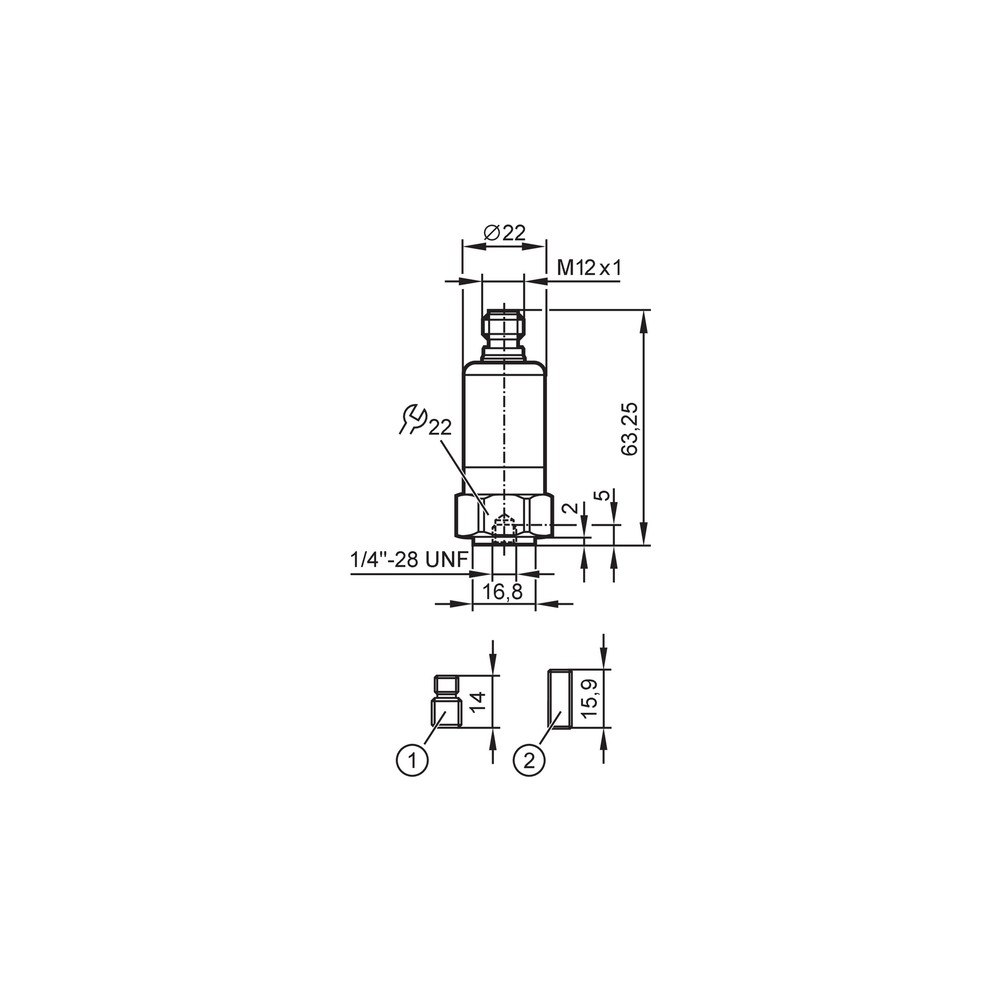

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Pino rosqueável: 1 x (1/4"-28 UNF / M8 x 1,25 mm)
Pino rosqueável: 1 x (1/4"-28 UNF)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema receptor não apresenta sinal ou indica valor fixo.	Alimentação ausente ou fora da faixa, ligação incorreta no conector M12 ou entrada receptora incompatível com 4...20 mA.	Meça a tensão no circuito e confirme 9,6...32 V DC; confira a pinagem no datasheet e valide que a entrada do receptor está configurada para corrente.
A leitura apresenta saturação ou não acompanha a vibração esperada.	Grandeza ou frequência de vibração fora da faixa especificada, ou configuração/interpretação incorreta da entrada analógica.	Compare a condição do processo com 0...25 mm/s RMS e 10...1000 Hz; verifique a escala de engenharia e a conversão da entrada 4...20 mA.
A leitura varia ou apresenta interrupções.	Conexão elétrica instável, carga do circuito acima do limite permitido ou problema no cabeamento/conector.	Inspecione o acoplamento M12, meça a alimentação e calcule a carga máxima conforme < (Ub - 9,6 V) x 50; compare com o circuito instalado.
A medição parece diferente entre instalações ou após manutenção.	Fixação mecânica ou superfície de montagem não reproduz a condição de instalação anterior.	Confira o pino rosqueável utilizado, a firmeza da montagem e o torque, sem exceder 8 Nm; confirme também a posição definida pelo procedimento de medição.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica VTV12A (PT-BR) (Datasheet) Desenho em escala VTV12A (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o VTV12A e que tipo de sistema pode receber o sinal?

É um transmissor de vibração de um eixo com saída analógica de 4...20 mA. Pode ser ligado a um sistema cuja entrada aceite esse sinal e cuja alimentação esteja dentro da faixa especificada.

O que acompanha o transmissor?

A ficha lista dois pinos rosqueáveis: um 1/4"-28 UNF / M8 x 1,25 mm e um 1/4"-28 UNF. Outros itens não estão especificados no conteúdo disponível.

O VTV12A serve para medir vibração acima de 25 mm/s RMS?

Não, a faixa de medição declarada é 0...25 mm/s RMS. Para requisitos superiores, selecione um equipamento cuja faixa cubra a condição de processo.

Posso usar a indicação IP69K dentro de uma área explosiva?

A ficha informa IP69K apenas quando o produto é utilizado fora de áreas explosivas. Para áreas classificadas, valide a aplicação segundo as aprovações e condições indicadas pelo fabricante.

O sinal está ausente: o que devo verificar antes de trocar o sensor?

Verifique primeiro a alimentação de 9,6...32 V DC, a conexão M12 e a compatibilidade da entrada receptora com 4...20 mA. Confirme também a pinagem no datasheet.

A leitura fica instável; o que pode estar causando isso?

Uma conexão instável ou uma carga acima do limite da saída pode afetar o circuito. Inspecione o conector e confira a carga permitida para a tensão de alimentação aplicada.

É melhor comprar este transmissor sozinho ou procurar um kit?

A ficha identifica uma unidade por embalagem e lista dois pinos rosqueáveis incluídos; não especifica kit com cabo ou acessórios adicionais. Verifique separadamente os componentes necessários à conexão da instalação.

Como decidir entre o VTV12A e um sensor com outra saída?

Escolha o VTV12A se o sistema receptor aceitar 4...20 mA e os limites de medição atenderem à aplicação. Se precisar de outro tipo de sinal, compare com um modelo cuja saída esteja explicitamente especificada para essa interface.

Que cuidados devo ter na montagem?

Use o pino rosqueável compatível com a interface mecânica, consulte o desenho dimensional e não exceda o torque máximo de 8 Nm. Siga o datasheet para posição e ligação elétrica.

Como confirmo a pinagem do conector M12?

Consulte o diagrama de ligação no datasheet oficial antes de energizar. A ficha identifica M12 codificação A com 2 contatos, mas essa informação isolada não define a atribuição dos pinos.

GLOSSÁRIO TÉCNICO

RMS

Valor eficaz usado para expressar a magnitude da vibração; neste produto, a faixa é 0...25 mm/s.

MEMS

Sistema microeletromecânico indicado como tecnologia do sensor.

4...20 mA

Sinal analógico de corrente especificado para transmitir a medição ao sistema receptor.

ISO 10816

Norma citada na ficha como referência para transmissores de vibração; consulte a documentação aplicável para critérios de avaliação.

IP67 / IP69K

Graus de proteção informados para o invólucro; a ficha condiciona IP69K ao uso fora de áreas explosivas.
