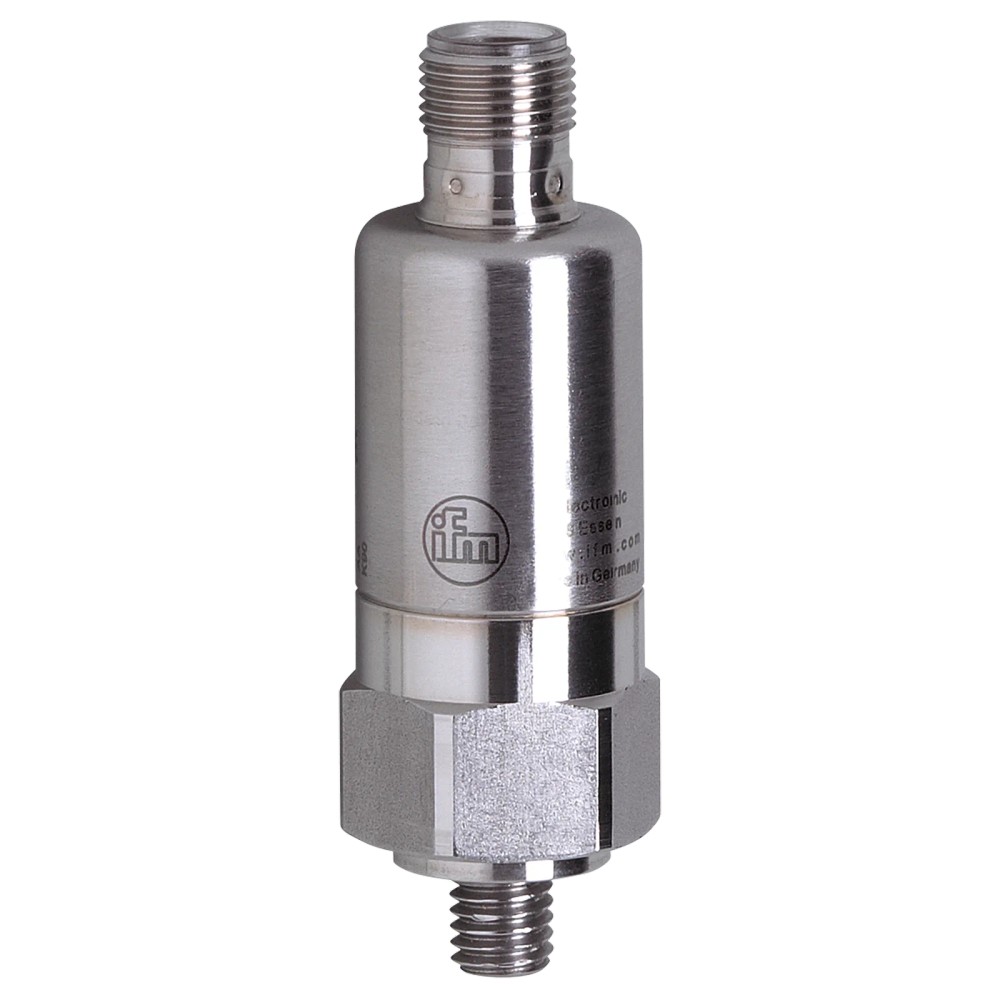

Transmissor de Vibração IFM VTV122

Pré-visualizar: VTV122 IFM - Transmissor de Vibração IFM Monitoramento de Condição Analógico 4-20mA 1 Eixo

VTV122 IFM - Transmissor de Vibração IFM Monitoramento de Condição Analógico 4-20mA 1 Eixo

Imagem meramente ilustrativa

R$ 2.825,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VTV122
EAN: 4021179259057
NCM do produto: 90318099

Destaques do Produto Tipo de sinal...mais

Fechar menu

Saiba mais sobre: "VTV122 IFM - Transmissor de Vibração IFM Monitoramento de Condição Analógico 4-20mA 1 Eixo"

Destaques do Produto

Tipo de sinal

Analógico 4-20mA

Eixos de medição

Faixa de medição

0...25 mm/s

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o VTV122 IFM - Transmissor de Vibração Analógico 4-20mA 1 Eixo

O VTV122 é um transmissor de vibração industrial de 1 eixo, ideal para o monitoramento contínuo de motores, bombas e ventiladores seguindo a norma ISO 10816. Ele converte a vibração medida em um sinal analógico estável de 4-20mA, garantindo fácil integração com PLCs. Equipado com tecnologia MEMS e carcaça em aço inoxidável, oferece alta proteção (IP69K) e durabilidade em ambientes severos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	VTV122
Saída	4-20mA
Eixos	1
Proteção	IP67/68/69K
Material	Aço Inox 316L
Temperatura	-30...125 °C
Montagem	Pino rosqueável

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de ventiladores e bombas industriais
Motores elétricos de pequeno e médio porte
Aplicações conformes à norma ISO 10816

⚠ Considere outro se precisa de:

Instalação em superfícies não rígidas que possam criar ressonância espúria
Ambientes com temperaturas excedendo 125°C
Aplicações que exijam medição triaxial de vibração

APLICAÇÕES E USO

Monitoramento contínuo de vibração em motores elétricos.
Detecção precoce de desgaste em rolamentos de bombas centrífugas.
Supervisão de ventiladores industriais para evitar paradas não planejadas.

COMO ESCOLHER

Antes de comprar o VTV122 IFM - Transmissor de Vibração Analógico 4-20mA 1 Eixo, verifique estes pontos:

Quando utilizar o VTV122

Indicado para aplicações que exigem monitoramento simples e robusto de vibração RMS para conformidade com a norma ISO 10816, utilizando sistemas de controle que aceitam entrada analógica.

Quando buscar alternativas

Busque modelos alternativos se a aplicação exigir monitoramento de múltiplos eixos (triaxial), saída digital via IO-Link para diagnósticos avançados ou se o ambiente de medição exigir faixas de frequência fora de 10-1000 Hz.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	0...25 mm/s (RMS)	Capacidade nominal de detecção de vibração RMS.
Faixa de frequência	10...1000 Hz	Largura de banda de resposta do sensor.

Dados elétricos
Tensão de operação	9,6...32 V DC	Faixa de alimentação exigida para funcionamento.
Saída analógica	4...20 mA	Sinal de corrente de saída para processamento.

Dados mecânicos e ambientais
Material	Aço inoxidável 1.4404 (316L)	Composição do corpo do sensor para resistência química.
Grau de proteção	IP67, IP68, IP69K	Nível de vedação contra elementos externos.

COMPATIBILIDADE

Comunicação

• Analógico 4-20mA

Conexões

Elétrica Conector M12, codificação A, 2 contatos

Processo Pino rosqueável (1/4"-28 UNF / M8)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
PLC com entrada analógica 4-20mA	✓	O sensor é projetado especificamente para esta interface padrão.
Sistemas de rede IO-Link	✗	O dispositivo não suporta comunicação digital, sendo estritamente analógico.

INSTALAÇÃO

Como instalar o VTV122 IFM - Transmissor de Vibração Analógico 4-20mA 1 Eixo

Limpar a superfície de montagem para garantir contato total.
Instalar o pino rosqueável no ponto de medição (torque máx 8 Nm).
Rosquear o transmissor VTV122 firmemente sobre o pino.

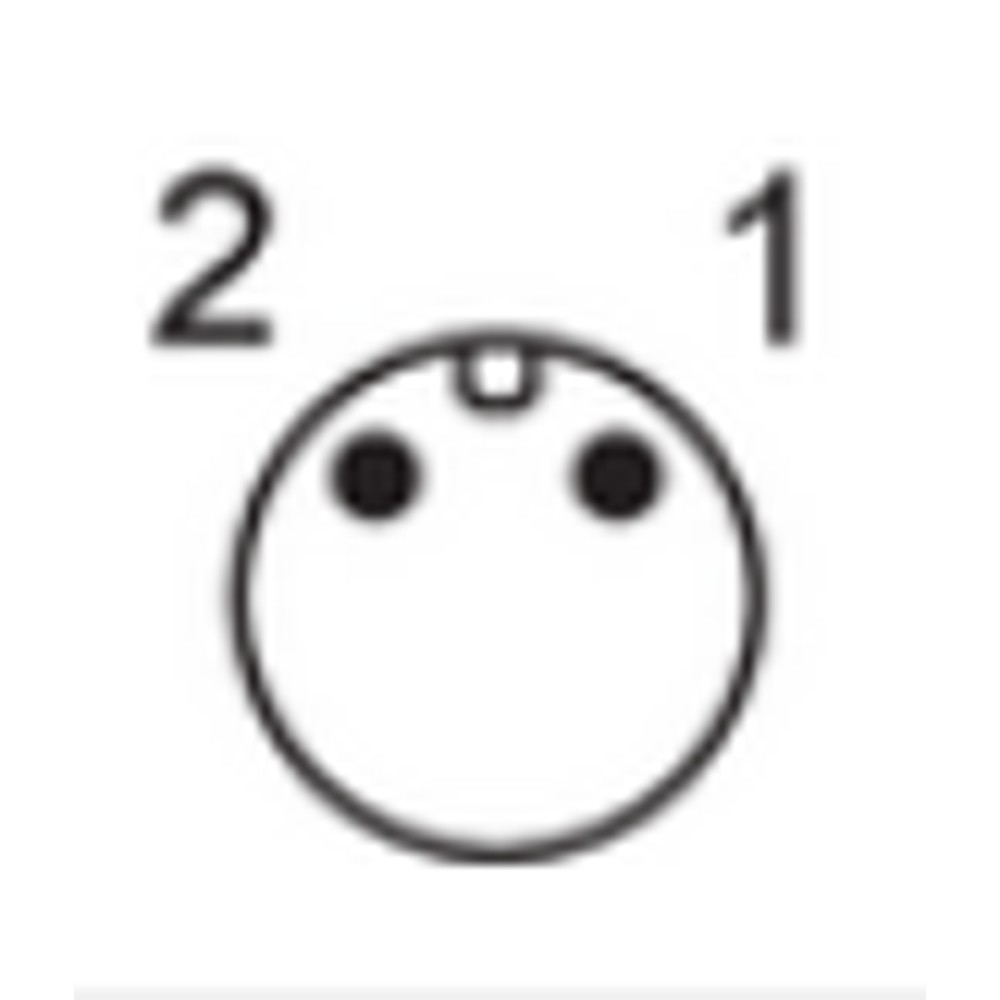

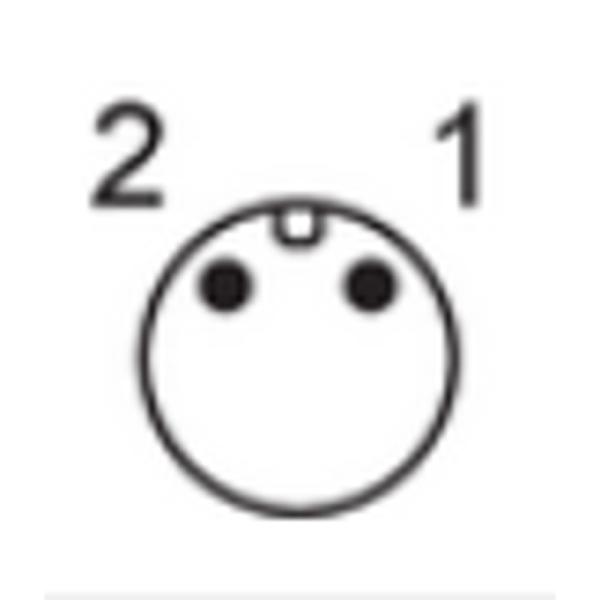

Conectar o cabo M12 de acordo com o diagrama de pinagem.
Verificar se a tensão está entre 9,6 e 32V DC.
Validar o sinal de saída 4-20mA no PLC.

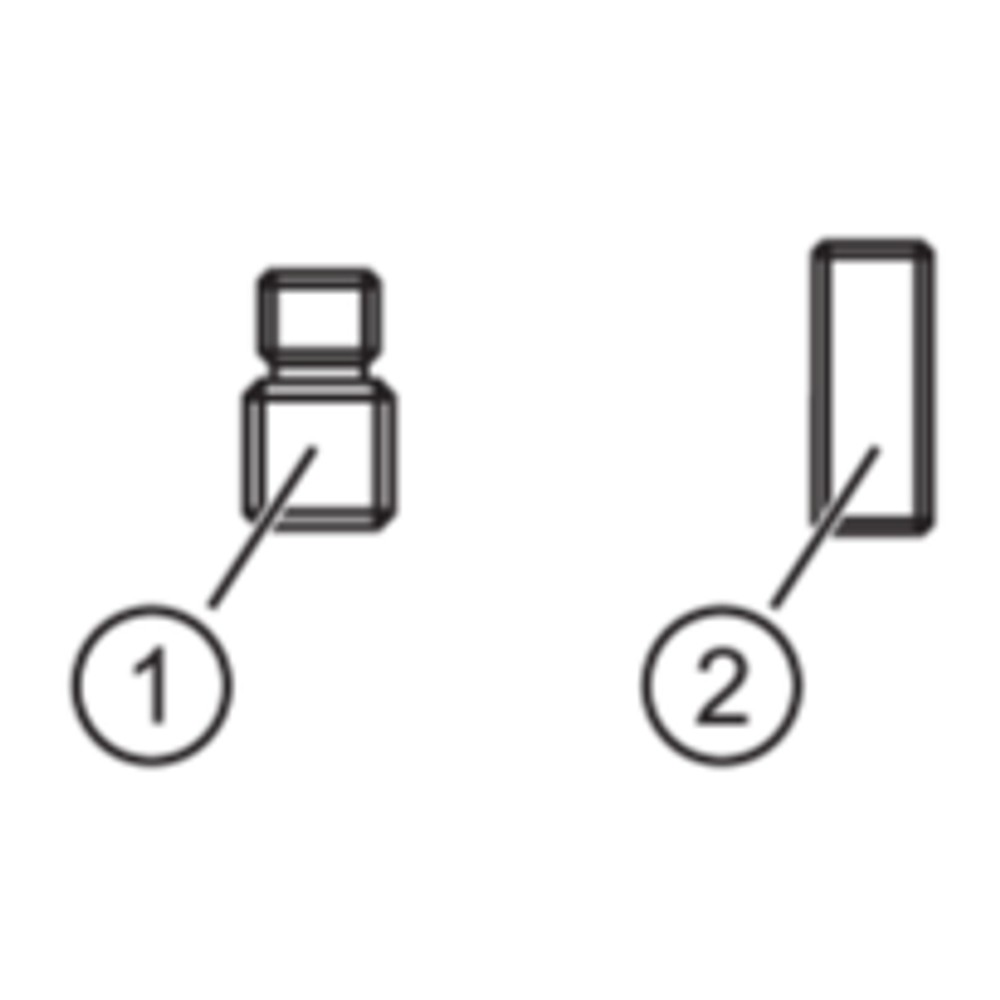

ACESSÓRIOS

Pino rosqueável 1/4"-28 UNF
Pino rosqueável M8 x 1,25 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal na saída analógica.	Tensão fora da faixa especificada (9,6-32V DC).	Medir a tensão nos pinos do conector M12.
Leituras de vibração inconsistentes ou ruído excessivo.	Conexão mecânica frouxa no ponto de medição.	Verificar torque de aperto e integridade do pino roscado.
Interrupção intermitente do sinal.	Cabo danificado ou oxidação nos contatos.	Inspecionar continuidade do cabo e limpeza dos pinos M12.
Superaquecimento ou falha por impedimento de dissipação.	Acúmulo de sujeira ou detritos no corpo do sensor.	Realizar limpeza superficial conforme protocolos de manutenção.

DOCUMENTAÇÃO TÉCNICA

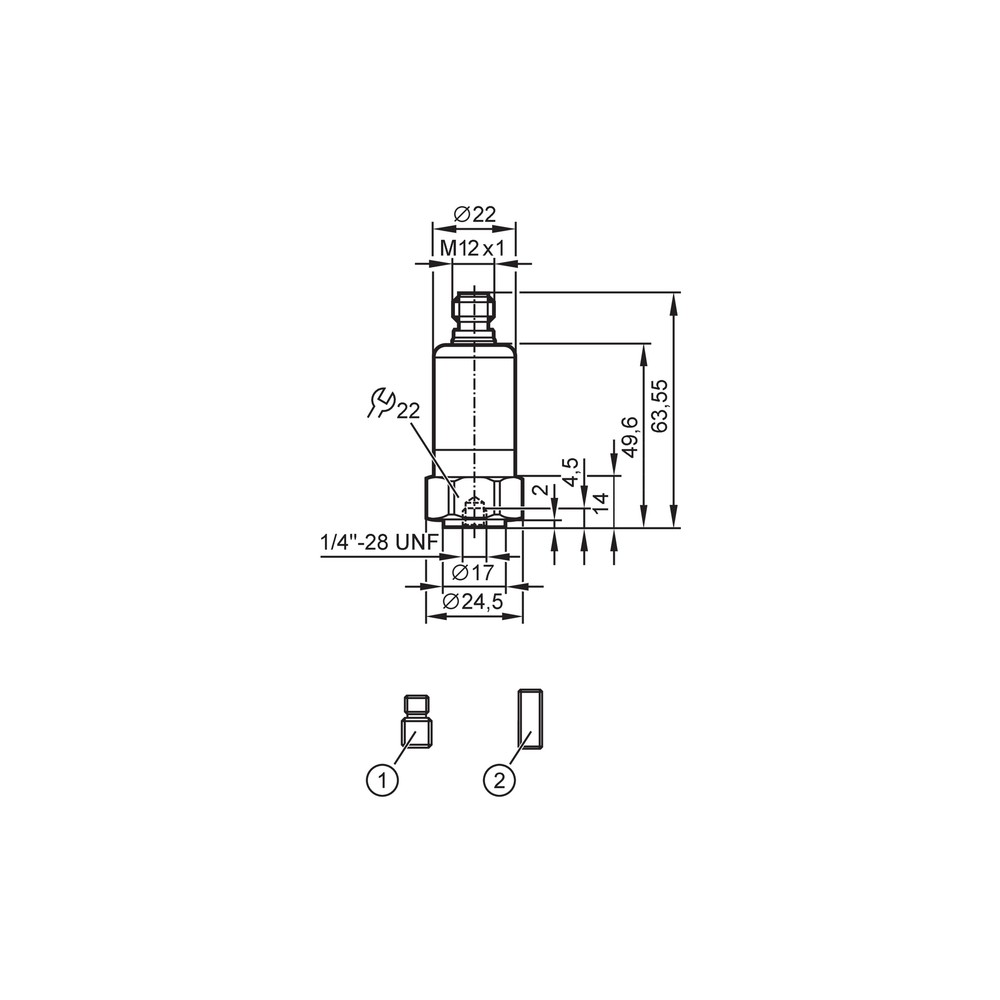

Datasheet Oficial VTV122 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de vibração VTV122?

O VTV122 é um transmissor de vibração de 1 eixo projetado para monitoramento de condição industrial, convertendo níveis de vibração em um sinal analógico padrão de 4-20mA.

O que acompanha o produto?

Ele é fornecido com um pino rosqueável para fixação mecânica, facilitando a montagem direta em pontos de medição.

Este sensor serve para medir vibração em múltiplos eixos?

Não é adequado para medições que exigem múltiplas direções simultâneas ou análise de vibração complexa em mais de 1 eixo.

Posso usar este sensor com redes IO-Link?

Não, este modelo é um transmissor analógico (4-20mA) e não suporta protocolos de comunicação digital como IO-Link.

O que fazer se o sinal de saída apresentar comportamento estranho?

Sintomas como leituras instáveis ou 'zero' na saída podem indicar falha na alimentação ou rompimento no cabo M12.

Como diagnosticar falhas de comunicação com o sensor?

Verifique a integridade da fiação e se a tensão de operação está dentro da faixa de 9,6 a 32V DC, conforme especificado no manual.

Devo escolher este sensor ou um analisador de vibração de bancada?

O VTV122 é voltado para monitoramento analógico contínuo conforme ISO 10816, sendo mais simples e robusto para automação básica do que analisadores de espectro complexos.

Qual a diferença deste modelo para um sensor com saída de comutação?

Este modelo possui uma saída analógica direta, sendo ideal para sistemas PLC que processam sinais 4-20mA, enquanto outros modelos podem oferecer saídas digitais ou comutação.

Quais cuidados tomar na instalação?

A instalação deve seguir o aperto de torque máximo de 8 Nm e garantir que o sensor esteja firmemente acoplado à superfície de medição para evitar ressonâncias.

Como funciona a procedência e suporte do equipamento?

Este produto é fabricado pela ifm electronic e conta com a garantia e suporte técnico padrão fornecidos pelo fabricante.

GLOSSÁRIO TÉCNICO

RMS (Root Mean Square)

Valor quadrático médio da vibração, representando a energia contida na medição. (Ref.: 0...25 mm/s)

MEMS

Sistema microeletromecânico utilizado para a detecção precisa de aceleração e vibração.

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura.

ISO 10816

Norma internacional que estabelece diretrizes para avaliação da vibração mecânica em máquinas.

Sinal 4-20mA

Protocolo de transmissão analógica de corrente usado em automação para imunidade a ruídos em longas distâncias.
