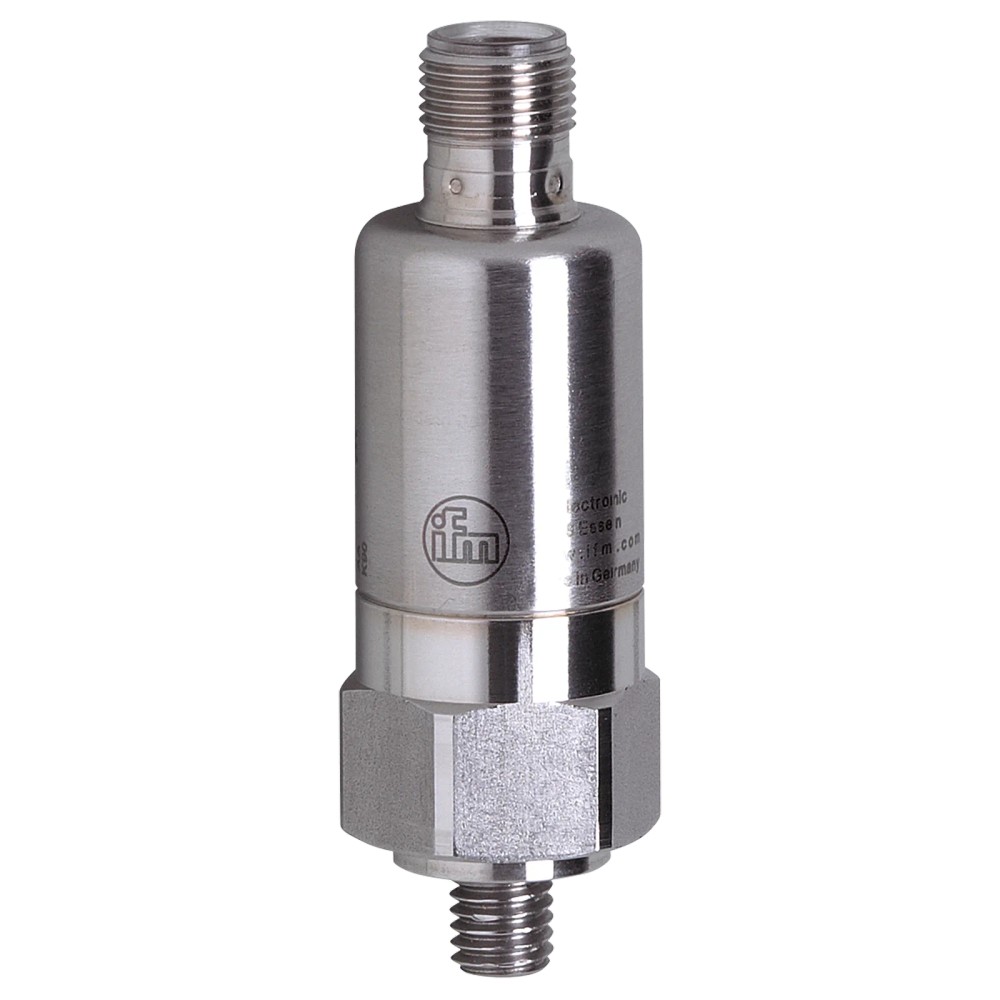

Imagem meramente ilustrativa

R$ 2.825,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VTV121
EAN: 4021179289986
NCM do produto: 90262090

Destaques do Produto Faixa de medição 0 a...mais

Fechar menu

Saiba mais sobre: "VTV121 IFM - Transmissor de Vibração IFM Monitoramento de Condição 0-50mm/s 4-20mA IP69K"

Destaques do Produto

Faixa de medição

0 a 50 mm/s RMS

Saída analógica

4–20 mA

Alimentação

9,6 a 32 V DC

Montagem

Pino rosqueável 1/4"-28 UNF ou M8 x 1,25 mm

Conexão elétrica

M12, codificação A

Proteção

IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Vibração IFM VTV121, 0–50 mm/s RMS, saída 4–20 mA, IP69K

O IFM VTV121 é um transmissor de vibração com tecnologia MEMS, destinado ao monitoramento de condição conforme ISO 10816. Mede vibração em um eixo na faixa de 0 a 50 mm/s RMS e fornece sinal analógico de 4–20 mA. Opera com alimentação de 9,6 a 32 V DC e possui proteção IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	VTV121
Tecnologia de medição	MEMS
Faixa de vibração	0 a 50 mm/s RMS
Faixa de frequência	10 a 1000 Hz
Saída	Analógica, 4–20 mA
Número de eixos	1
Alimentação	9,6 a 32 V DC
Grau de proteção	IP67, IP68 e IP69K
Conexão elétrica	1 x M12, codificação A
Conexão mecânica	Pino rosqueável 1/4"-28 UNF / M8 x 1,25 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vibração de máquinas e equipamentos conforme ISO 10816, dentro da faixa de 0 a 50 mm/s RMS e de frequência de 10 a 1000 Hz.
Instalações que aceitem saída analógica de 4–20 mA e alimentação de 9,6 a 32 V DC.
Montagem em ponto compatível com pino rosqueável 1/4"-28 UNF ou M8 x 1,25 mm e conexão elétrica M12 codificação A.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa de 0 a 50 mm/s RMS ou da faixa de frequência de 10 a 1000 Hz.
Sistemas de aquisição que não aceitem sinal analógico de 4–20 mA ou não forneçam alimentação dentro de 9,6 a 32 V DC.
Pontos de instalação sem uma das roscas de montagem indicadas, salvo adaptação mecânica validada para a instalação.

APLICAÇÕES E USO

Aplicação comprovada pelo catálogo: monitoramento de vibração conforme ISO 10816.
Possibilidade de uso em monitoramento de máquinas com sinal analógico 4–20 mA, desde que o sistema receptor, a alimentação e os limites de medição sejam compatíveis; validar a instalação e os critérios de alarme na aplicação.
Limites operacionais relevantes: medição de 0 a 50 mm/s RMS, frequência de 10 a 1000 Hz e temperatura ambiente de −30 a 125 °C; para aplicação UL, a ficha limita a temperatura ambiente a menos de 70 °C.

COMO ESCOLHER

Antes de comprar o Transmissor de Vibração IFM VTV121, 0–50 mm/s RMS, saída 4–20 mA, IP69K, verifique estes pontos:

Escolha o VTV121 quando

A aplicação requer monitoramento de vibração conforme ISO 10816, medição RMS de 0 a 50 mm/s em um eixo, saída 4–20 mA e instalação mecânica compatível com 1/4"-28 UNF ou M8 x 1,25 mm.

Avalie outra configuração quando

O sistema exigir faixa de medição ou frequência diferente, outro tipo de saída, outra quantidade de eixos, alimentação fora de 9,6 a 32 V DC ou conexão mecânica diferente. Confirme os requisitos no datasheet e na documentação do sistema receptor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante indicada no anúncio.
Modelo e código do fabricante	VTV121	Código do modelo do transmissor.
Tipo de produto	Transmissor de vibração	Classificação do produto.
Aplicação declarada	Transmissores de vibração de acordo com ISO 10816	Referência de aplicação informada no catálogo.
Tecnologia do sensor	Sistema microeletromecânico (MEMS)	Tecnologia indicada para a medição.

Medição
Vibração da área de medição	0 a 50 mm/s RMS	Faixa de medição declarada.
Faixa de frequência	10 a 1000 Hz	Faixa de frequência especificada para a medição.
Número de eixos de medição	1	Medição em um eixo.

Dados elétricos
Tensão de operação	9,6 a 32 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe de proteção informada na ficha.
Carga máxima da saída	< (Ub − 9,6 V) × 50 Ω; Ub = 24 V: 720 Ω	Limite de carga informado para a saída; Ub representa a tensão de alimentação.
Conexão elétrica	1 x M12, codificação A	Tipo de conexão elétrica; consulte o datasheet para a pinagem.

Saídas
Tipo de sinal	Analógico	Tipo de sinal indicado nos dados do anúncio.
Corrente da saída analógica	4 a 20 mA	Faixa do sinal de saída especificada.
Quantidade total de entradas e saídas	1	Quantidade indicada no cadastro do produto.

Precisão e desvios
Erro de medição	< ±3 % do valor final	Erro indicado em relação ao valor final.
Repetibilidade	< 0,5 % do valor final	Repetibilidade indicada em relação ao valor final.
Desvio de linearidade	0,25 %	Valor de linearidade declarado na ficha.

Condições ambientais e proteção
Temperatura ambiente	−30 a 125 °C	Faixa de temperatura ambiente especificada.
Limite de temperatura ambiente para aplicação UL	< 70 °C	Restrição indicada especificamente para aplicação UL.
Temperatura de armazenamento	−30 a 125 °C	Faixa declarada para armazenamento.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção indicados na ficha; verifique no datasheet as condições de ensaio aplicáveis.
Compatibilidade eletromagnética	EN 61000-6-2 e EN 61000-6-3	Normas EMC indicadas pelo fabricante.
Resistência a choques	DIN EN 60068-2-27: 50 g por 11 ms / 500 g por 1 ms	Condições de resistência a choques declaradas.
Resistência a vibrações	DIN EN 60068-2-6: 20 g / 10 a 3000 Hz	Condições de resistência a vibrações declaradas.

Dados mecânicos
Material do corpo	Aço inoxidável 1.4404 (316L)	Material especificado para o corpo.
Tipo de montagem	Pino rosqueável 1/4"-28 UNF / M8 x 1,25 mm	Opções de rosca de montagem mecânica.
Torque máximo de aperto	8 Nm	Limite máximo de aperto indicado.
Peso	124 g	Peso informado no catálogo.

Dados de confiabilidade e embalagem
MTTF	868 anos	Valor de MTTF informado no catálogo; não representa garantia de vida útil em uma aplicação específica.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4–20 mA; não há protocolo digital especificado na ficha.

Conexões

Elétrica 1 x M12 com codificação A. A ficha informa saída analógica de 4–20 mA e alimentação de 9,6 a 32 V DC; não informa pinagem detalhada. Consulte o datasheet para a atribuição dos pinos.

Processo Montagem mecânica por pino rosqueável 1/4"-28 UNF ou M8 x 1,25 mm. Essa especificação é mecânica e não define a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de monitoramento compatível com sinal analógico 4–20 mA e alimentação entre 9,6 e 32 V DC	✓	A ficha especifica saída de 4–20 mA e tensão de operação de 9,6 a 32 V DC.
Instalação com ponto de montagem 1/4"-28 UNF ou M8 x 1,25 mm	✓	As duas opções são informadas como tipos de montagem do transmissor.
Aquisição por protocolo digital de comunicação	✗	A ficha especifica saída analógica 4–20 mA e não informa protocolo digital.
Medição requerida acima de 50 mm/s RMS ou fora de 10 a 1000 Hz	✗	Os requisitos excedem ou não correspondem às faixas de medição informadas para o VTV121.
Sistema com alimentação abaixo de 9,6 V DC ou acima de 32 V DC	✗	A tensão requerida está fora da faixa de operação indicada.

INSTALAÇÃO

Como instalar o Transmissor de Vibração IFM VTV121, 0–50 mm/s RMS, saída 4–20 mA, IP69K

Confirme que a faixa de vibração e frequência requerida está dentro das especificações do VTV121.
Verifique se o ponto de montagem aceita rosca 1/4"-28 UNF ou M8 x 1,25 mm.
Instale o transmissor no ponto de medição adequado à máquina e assegure a fixação mecânica; consulte o desenho dimensional do fabricante.
Não exceda o torque máximo de aperto de 8 Nm.
Conecte a saída ao sistema de aquisição compatível com 4–20 mA e forneça alimentação dentro de 9,6 a 32 V DC.
Consulte o datasheet para pinagem M12, configuração da entrada e verificações antes da energização.

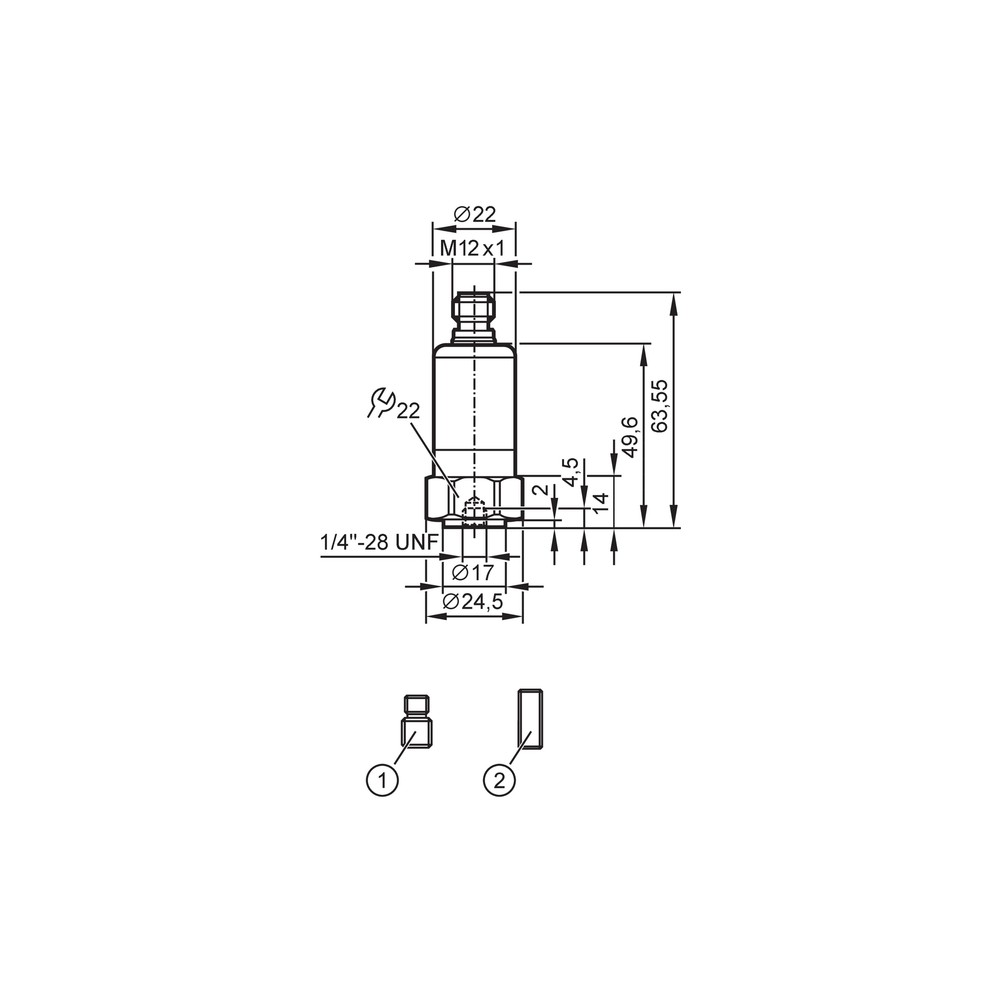

Diagrama Elétrico Desenho Dimensional

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em zero ou não acompanha a condição de vibração.	Possível ausência de alimentação, circuito de corrente aberto ou incompatibilidade da entrada de aquisição com 4–20 mA.	Meça a alimentação no circuito e confirme que está entre 9,6 e 32 V DC; verifique continuidade, entrada configurada para corrente e pinagem conforme o datasheet.
A leitura fica saturada ou não corresponde ao intervalo esperado.	A vibração pode estar fora da faixa de medição, ou o sistema receptor pode estar configurado para uma escala diferente.	Compare a escala configurada para 4–20 mA com a faixa de 0 a 50 mm/s RMS e verifique a vibração com instrumento ou método de referência apropriado.
A leitura oscila ou varia após a instalação.	Possível fixação mecânica inadequada, ponto de montagem inconsistente ou interferência no circuito de sinal.	Inspecione a fixação e a rosca, confirme o torque dentro do limite indicado e confira o cabeamento e a configuração da entrada no sistema.
Há falha de leitura após reconectar o conector M12.	Possível conexão incompleta, pinagem incorreta ou incompatibilidade entre o circuito e a saída analógica.	Confira o encaixe do conector, a codificação A e a atribuição dos pinos no datasheet; verifique também alimentação e continuidade do circuito.

DOCUMENTAÇÃO TÉCNICA

Folha de dados VTV121 em português (Datasheet) Desenho em escala do VTV121 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM VTV121 e para que tipo de monitoramento ele serve?

É um transmissor de vibração MEMS indicado para monitoramento de condição conforme ISO 10816. Mede em um eixo e fornece sinal analógico de corrente.

Que sinal e alimentação preciso prever para conectar o VTV121?

O produto fornece saída de 4–20 mA e opera com alimentação de 9,6 a 32 V DC. A pinagem do conector M12 deve ser conferida no datasheet.

O que vem na embalagem?

O catálogo informa uma peça por embalagem. Não há indicação de cabos ou acessórios incluídos na ficha fornecida.

O VTV121 serve para medir vibração acima de 50 mm/s RMS?

Não para medições acima da faixa especificada: a faixa informada é de 0 a 50 mm/s RMS. Para esse requisito, selecione um transmissor cuja faixa cubra o valor necessário.

Posso usar o VTV121 se preciso medir fora de 10 a 1000 Hz?

A ficha especifica faixa de frequência de 10 a 1000 Hz; ela não confirma desempenho fora desses limites. Verifique o datasheet ou consulte o fabricante para outra faixa.

A saída funciona com uma entrada digital ou com protocolo de comunicação?

A ficha especifica saída analógica de 4–20 mA e não informa protocolo digital. O sistema receptor precisa aceitar o sinal analógico.

A leitura está zerada; o que devo verificar antes de substituir o transmissor?

Verifique primeiro a alimentação, a continuidade do circuito e a configuração da entrada para 4–20 mA. Confirme também a pinagem no datasheet.

A medição está instável depois da montagem; qual é a primeira verificação?

Inspecione a fixação mecânica e o circuito elétrico. Confira a rosca utilizada, o torque máximo indicado e a conexão M12 conforme o datasheet.

Como escolho entre o VTV121 e outro transmissor de vibração?

Escolha o VTV121 quando os requisitos forem compatíveis com medição de 0 a 50 mm/s RMS, 10 a 1000 Hz e saída 4–20 mA. Procure outra configuração se precisar de outra faixa, saída ou número de eixos.

Que cuidados devo ter ao instalar o VTV121?

Confirme a compatibilidade da rosca de montagem e não ultrapasse o torque máximo de 8 Nm. Consulte o datasheet para a pinagem do M12 e os detalhes de ligação.

GLOSSÁRIO TÉCNICO

MEMS

Sistema microeletromecânico indicado como tecnologia do sensor.

RMS

Valor eficaz usado para expressar a faixa de vibração especificada.

4–20 mA

Sinal analógico de corrente utilizado para transmitir a saída de medição.

M12 codificação A

Tipo e codificação da conexão elétrica especificados para o transmissor; a pinagem deve ser consultada no datasheet.

ISO 10816

Norma citada pelo catálogo como referência para aplicação de transmissores de vibração.
