Sensor de Aceleração IFM VSP010

Pré-visualizar: VSP010 IFM - Sensor de Aceleração IFM Monitoramento de Vibração 1 Eixo Piezoelétrico

VSP010 IFM - Sensor de Aceleração IFM Monitoramento de Vibração 1 Eixo Piezoelétrico

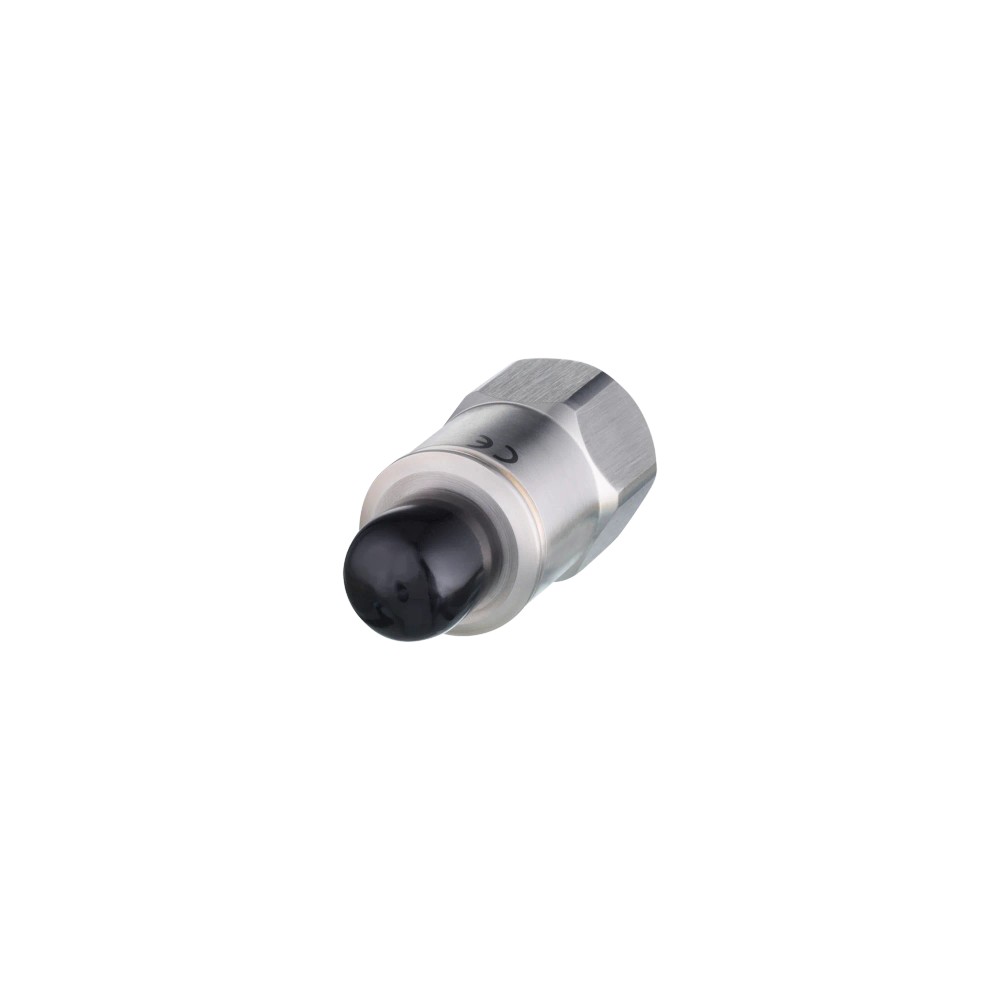

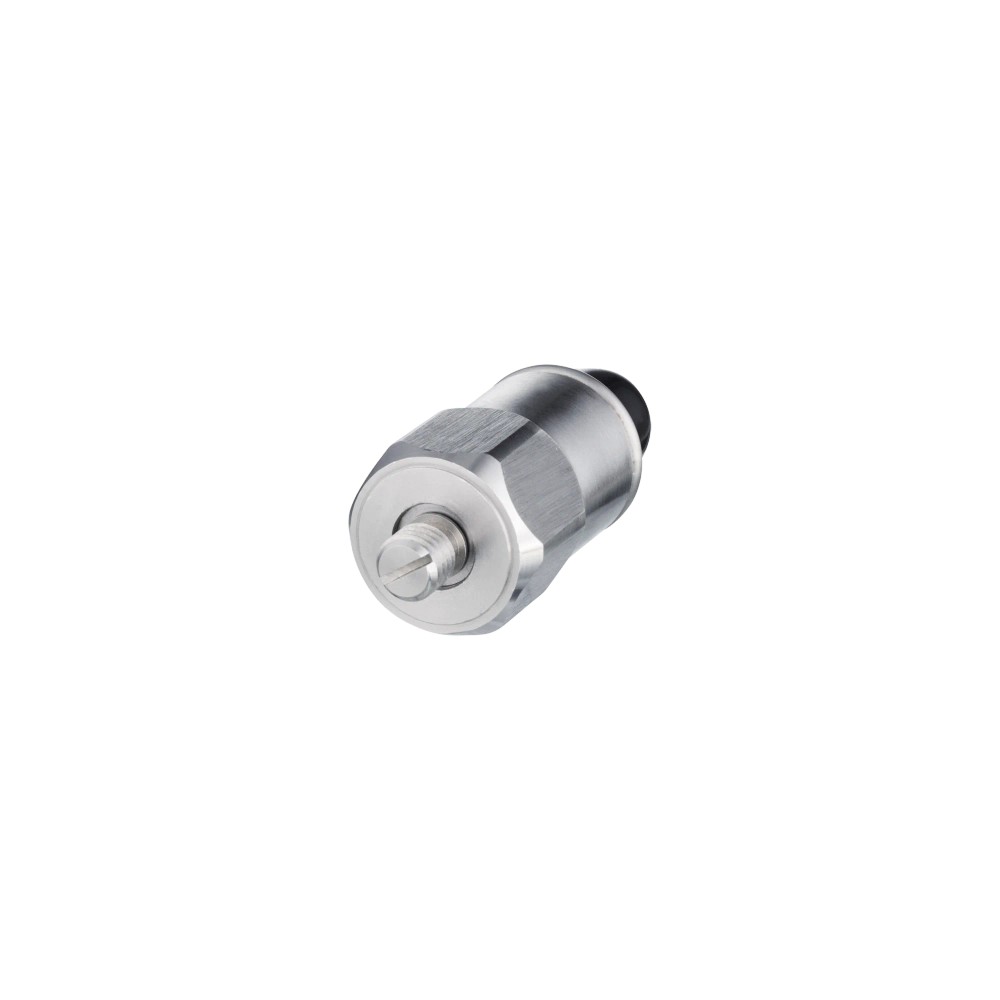

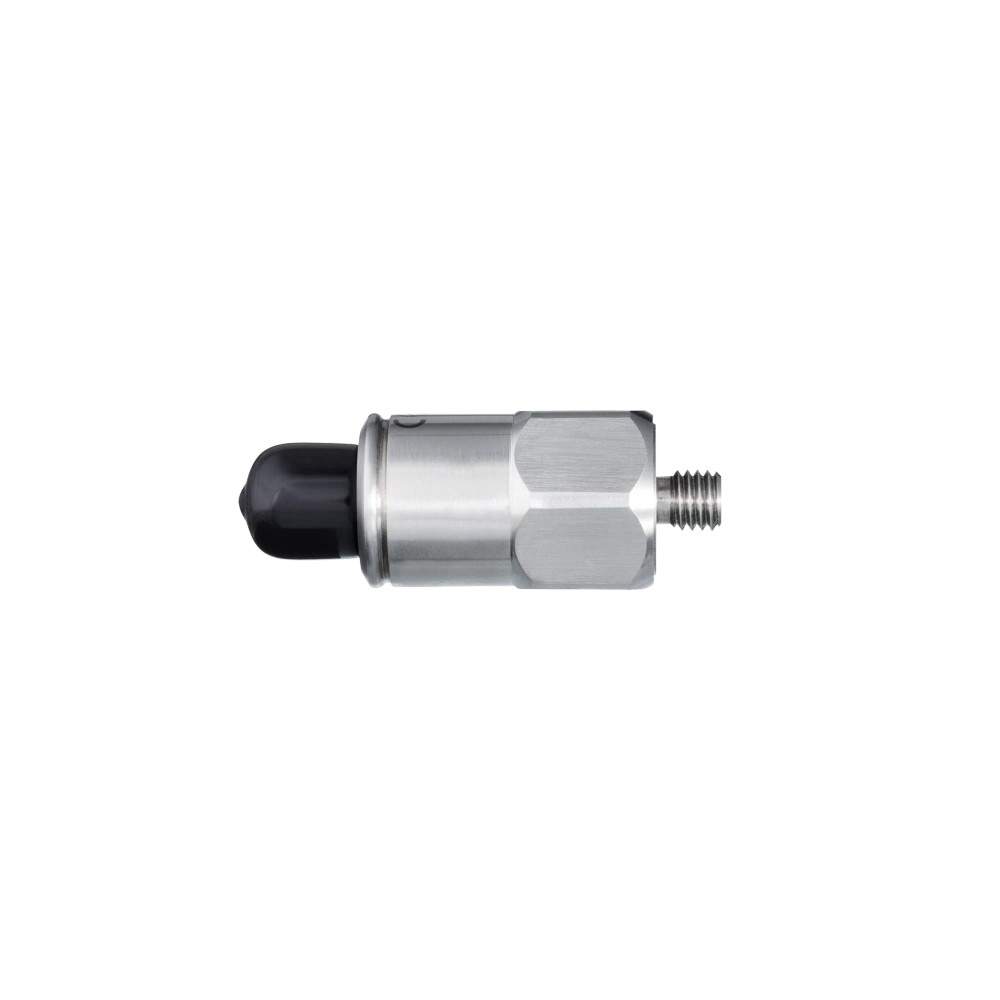

Imagem meramente ilustrativa

R$ 3.189,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VSP010
EAN: 4021179367172
NCM do produto: 90318099

Destaques do Produto Eixos de medição 1...mais

Fechar menu

Saiba mais sobre: "VSP010 IFM - Sensor de Aceleração IFM Monitoramento de Vibração 1 Eixo Piezoelétrico"

Destaques do Produto

Eixos de medição

Faixa de frequência

0,5 a 14.000 Hz

Interface

IEPE

Conexão elétrica

M12, codificação A, 4 contatos

Montagem

Pino rosqueável

Compatibilidade indicada

Eletrônica diagnóstica externa VSE

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o VSP010 IFM – Sensor de Aceleração Piezoelétrico de 1 Eixo para Monitoramento de Vibração

O IFM VSP010 é um sensor de aceleração piezoelétrico de 1 eixo para monitoramento de vibração, destinado à conexão com eletrônica diagnóstica externa VSE. Opera na faixa de frequência de 0,5 a 14.000 Hz e mede vibração de -80 a 80 g; com conexão a uma VSE, a faixa indicada é de -50 a 50 g. Possui interface IEPE e conexão elétrica M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	VSP010
Princípio de medição	Piezoelétrico, por cisalhamento
Eixos de medição	1
Faixa de vibração	-80 a 80 g; -50 a 50 g com conexão a uma VSE
Faixa de frequência	0,5 a 14.000 Hz
Sensibilidade de medição	100 mV/g
Interface de comunicação	IEPE
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	18 a 30 V DC
Proteção / temperatura ambiente	IP67, IP68, IP69 / -55 a 120 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vibração em um eixo quando a aplicação utiliza eletrônica diagnóstica externa VSE compatível com interface IEPE.
Instalações que aceitam montagem por pino rosqueável e conexão elétrica M12 de 4 contatos, codificação A.
Aplicações cuja faixa de frequência requerida esteja entre 0,5 e 14.000 Hz e cuja faixa de vibração esteja dentro do limite aplicável: -80 a 80 g, ou -50 a 50 g quando conectado a uma VSE.

⚠ Considere outro se precisa de:

Não selecione para medição multiaxial: este modelo mede em 1 eixo.
Não use a faixa de -80 a 80 g como limite disponível quando conectado a uma VSE; nessa condição, a ficha especifica -50 a 50 g.
Não considere compatível com uma entrada sem interface IEPE ou sem validação da conexão elétrica e da eletrônica diagnóstica; a ficha indica conexão a uma eletrônica externa VSE.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão a uma eletrônica diagnóstica externa VSE para monitoramento de vibração.
Possibilidade de uso: monitoramento de condição em máquinas ou conjuntos mecânicos quando a montagem, a entrada IEPE e a eletrônica de avaliação forem compatíveis; essa aplicação é uma inferência a partir da função declarada, não uma lista de máquinas homologadas.
Observe a faixa de vibração aplicável: -80 a 80 g conforme a ficha geral e -50 a 50 g no caso de conexão a uma VSE.
A operação deve permanecer dentro da faixa de frequência de 0,5 a 14.000 Hz e da temperatura ambiente especificada de -55 a 120 °C.

COMO ESCOLHER

Antes de comprar o VSP010 IFM – Sensor de Aceleração Piezoelétrico de 1 Eixo para Monitoramento de Vibração, verifique estes pontos:

Escolha o VSP010 quando

A instalação precisar de sensor piezoelétrico de aceleração em 1 eixo, interface IEPE, montagem por pino rosqueável e conexão a eletrônica diagnóstica externa VSE. Confirme que a frequência e a vibração de operação se mantêm dentro das faixas especificadas.

Busque outra configuração quando

A medição exigir mais de um eixo ou quando a faixa de vibração necessária, especialmente em uma instalação conectada à VSE, ultrapassar os limites indicados. Valide com o fabricante a eletrônica de avaliação e a conexão antes de substituir por outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante / marca	ifm / ifm electronic	Identificação do fabricante informada no anúncio e no cadastro do produto.
Modelo, SKU e part number	VSP010	Código de identificação do sensor.
GTIN	4021179367172	Identificador comercial informado no anúncio.
Tipo de produto	Sensor de aceleração	Classificação do produto.
Categoria de aplicação	Monitoramento de condição	Categoria informada nos dados do anúncio.
Área de aplicação	Modelo para conexão da eletrônica diagnóstica externa VSE	Aplicação indicada na ficha do produto.

Princípio de medição e faixa de medição
Princípio de medida	Piezoelétrico, por cisalhamento	Tecnologia de medição informada pelo fabricante.
Número de eixos de medição	1	Medição em um único eixo.
Vibração da área de medição	-80 a 80 g; -50 a 50 g no caso de conexão a uma VSE	O limite depende da condição de conexão indicada na ficha.
Faixa de frequência	0,5 a 14.000 Hz	Faixa de frequência especificada para o sensor.
Sensibilidade de medição	100 mV/g	Sensibilidade nominal informada na ficha.
Precisão	±10%: 1 a 9.000; ±3 dB: 0,5 a 14.000	Limites apresentados na ficha para as respectivas faixas; a unidade dos intervalos não é especificada nesse campo.
Sensibilidade transversal máxima	5%	Limite informado para sensibilidade transversal.
Densidade de ruído	0,1 mg	Valor informado na ficha do produto.

Dados elétricos e interface
Interface de comunicação	IEPE	Interface indicada para conexão à eletrônica de avaliação compatível.
Tensão de operação	18 a 30 V DC	Intervalo de alimentação especificado.
Consumo de corrente	2 a 10 mA	Intervalo de corrente informado na ficha.
Tensão de polarização (bias) DC	12 V	Valor de polarização indicado pelo fabricante.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo e configuração do conector elétrico.
Proteção contra inversão de polaridade	Sim	Proteção informada para a ligação elétrica.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo e tensão de ensaio conforme ficha.
Compatibilidade eletromagnética	EN 61326-1:2021	Norma de EMC indicada nos dados do produto.

Condições ambientais e resistência
Temperatura ambiente	-55 a 120 °C	Intervalo de temperatura ambiente informado.
Temperatura de armazenamento	-55 a 120 °C	Intervalo especificado para armazenamento.
Grau de proteção	IP67, IP68, IP69	Graus de proteção indicados na ficha; condições de ensaio e instalação devem ser consultadas na documentação do fabricante.
Resistência a choques	5.000 g, DIN EN 60068-2-27	Valor e norma de ensaio de choque declarados pelo fabricante.

Dados mecânicos e materiais
Material do invólucro	1.4404, aço inoxidável / 316L	Material especificado para o invólucro.
Formato / invólucro	Cilíndrico; anúncio também informa base hexagonal	Descrição geométrica disponível nos dados do produto e do anúncio.
Diâmetro	22,3 mm	Dimensão informada para o sensor.
Comprimento	47 mm	Comprimento informado no cadastro do produto.
Tipo de montagem	Pino rosqueável	Método de montagem especificado.
Material incluído	Pino rosqueável 1/4"-28 UNF; pino rosqueável 1/4"-28 UNF/M8	Acessórios de montagem listados na ficha; confira a configuração física fornecida.
Peso	122,25 g	Peso indicado nos dados do produto.
Cor e acabamento	Prateado e preto; metálico escovado	Características informadas nos dados do anúncio.

Dados comerciais
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	9031.80.99	Código de classificação fiscal informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Interface IEPE.

• Destinado à conexão com eletrônica diagnóstica externa VSE, conforme indicação de aplicação do fabricante.

Conexões

Elétrica 1 x conector M12, codificação A, 4 contatos. Tensão de operação de 18 a 30 V DC. Verifique a atribuição dos contatos e os requisitos da entrada IEPE no documento do fabricante antes da ligação.

Processo Montagem mecânica por pino rosqueável. O material incluído é informado como pino rosqueável 1/4"-28 UNF e pino rosqueável 1/4"-28 UNF/M8; confirme a rosca necessária para a superfície de montagem. Não é uma conexão de processo para fluidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada IEPE de eletrônica diagnóstica externa VSE, com ligação elétrica e montagem validadas	✓	O fabricante indica o VSP010 para conexão à eletrônica diagnóstica externa VSE e especifica interface IEPE.
Sistema que requer medição em um único eixo	✓	O sensor possui 1 eixo de medição.
Medição conectada a uma VSE entre -50 e 50 g	✓	A faixa indicada para conexão a uma VSE é de -50 a 50 g.
Medição acima de 50 g em módulo quando conectado a uma VSE	✗	A ficha limita a faixa de vibração a -50 a 50 g no caso de conexão a uma VSE.
Sistema que requer medição em dois ou mais eixos	✗	O VSP010 é especificado para medição em 1 eixo.
Entrada sem IEPE ou sem validação da pinagem M12 e da eletrônica conectada	✗	A compatibilidade elétrica não está estabelecida para essa configuração; a ficha informa IEPE e conector M12 de 4 contatos, codificação A.

INSTALAÇÃO

Como instalar o VSP010 IFM – Sensor de Aceleração Piezoelétrico de 1 Eixo para Monitoramento de Vibração

Confirme que a aplicação exige medição em 1 eixo e que a faixa de frequência e vibração está dentro dos limites aplicáveis.
Verifique a compatibilidade da eletrônica diagnóstica externa, incluindo a interface IEPE e os requisitos elétricos indicados pelo fabricante.
Selecione o pino rosqueável correspondente à rosca da superfície de montagem; a ficha lista 1/4"-28 UNF e 1/4"-28 UNF/M8.
Prepare o ponto de montagem e instale o sensor pelo pino rosqueável, assegurando fixação adequada à superfície de medição.
Conecte o M12 de 4 contatos, codificação A, conforme a pinagem oficial e os requisitos do equipamento de avaliação.
Após a montagem, verifique a ligação, a alimentação de 18 a 30 V DC e a leitura na eletrônica conectada antes de liberar a instalação.

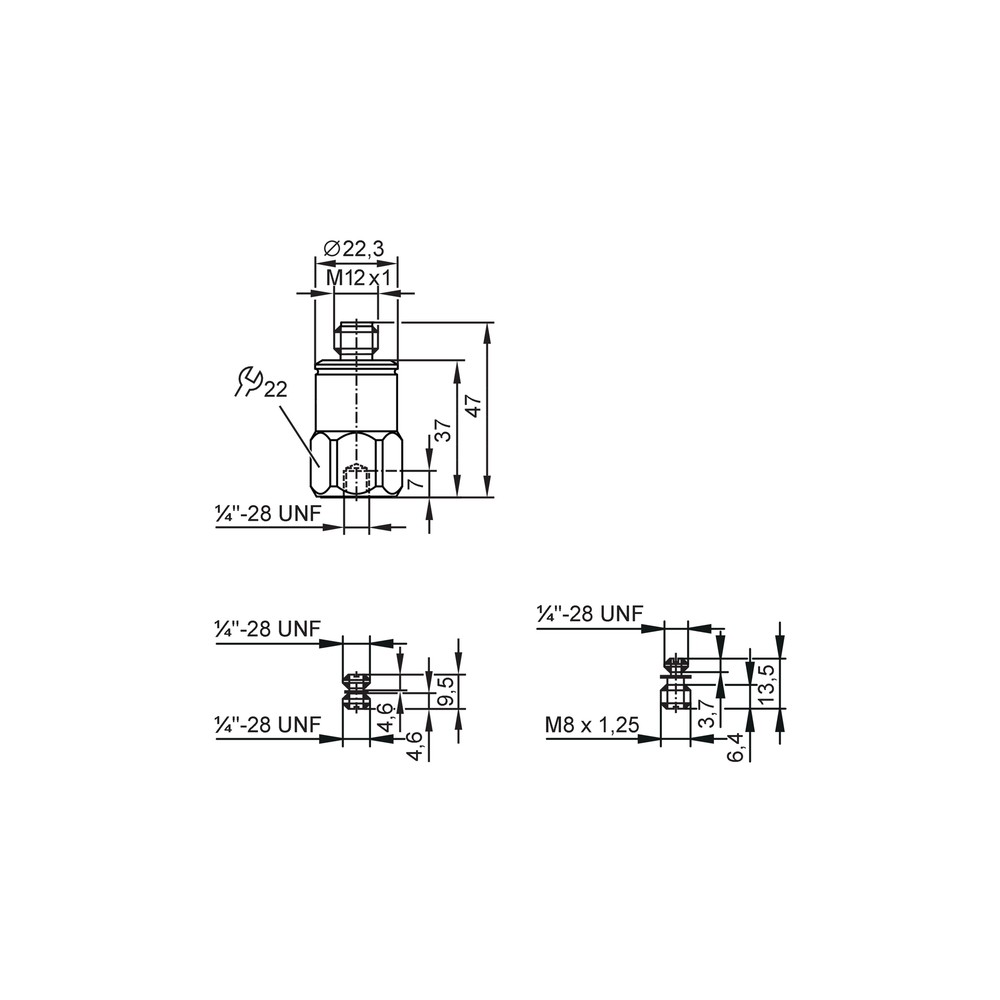

Desenho Dimensional

ACESSÓRIOS

Pino rosqueável 1/4"-28 UNF
Pino rosqueável 1/4"-28 UNF/M8

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há sinal de vibração na eletrônica de avaliação.	Conector M12 não conectado corretamente, alimentação fora do intervalo especificado ou incompatibilidade entre a entrada e a interface IEPE.	Verifique o encaixe do M12, confirme alimentação de 18 a 30 V DC e valide a compatibilidade IEPE e a pinagem na documentação dos equipamentos.
Leitura saturada ou fora da faixa esperada ao usar uma VSE.	A vibração aplicada excede a faixa de -50 a 50 g indicada para conexão a uma VSE.	Compare a amplitude medida com o limite específico para a condição VSE e consulte a configuração da eletrônica diagnóstica.
Sinal instável ou com resposta diferente da esperada após a instalação.	Fixação mecânica inadequada ou pino rosqueável incompatível com a rosca do ponto de montagem.	Inspecione a fixação, confirme a rosca utilizada e verifique se o sensor está montado de forma firme na superfície de medição.
Medição não representa a direção de vibração pretendida.	Orientação do eixo de medição não corresponde à direção que se deseja monitorar; o sensor mede em 1 eixo.	Confira a orientação física do sensor e compare a direção do eixo de medição com o ponto e a direção definidos para a medição.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica VSP010 em português (Datasheet) Desenho dimensional do VSP010 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM VSP010 e para que serve?

É um sensor piezoelétrico de aceleração em 1 eixo destinado ao monitoramento de vibração. A ficha indica conexão com eletrônica diagnóstica externa VSE.

O VSP010 funciona com qualquer entrada de sensor?

Não é possível afirmar compatibilidade universal. A ficha especifica interface IEPE, alimentação de 18 a 30 V DC e conexão M12 de 4 contatos; valide esses requisitos com a entrada utilizada.

O que acompanha o sensor?

A ficha lista pinos rosqueáveis 1/4"-28 UNF e 1/4"-28 UNF/M8 como material incluído. Confirme a configuração fornecida para o item adquirido.

Este modelo serve para medir vibração em dois eixos?

Não. O VSP010 é especificado para medição em 1 eixo; para dois ou mais eixos, selecione uma solução cuja ficha declare essa capacidade.

Posso usar o VSP010 acima de 50 g ligado a uma VSE?

A ficha indica faixa de -50 a 50 g quando conectado a uma VSE. Não trate a faixa geral de -80 a 80 g como aplicável nessa condição.

O sensor pode apresentar leitura ausente mesmo estando instalado?

Sim, uma ligação incorreta, alimentação fora de 18 a 30 V DC ou entrada incompatível com IEPE pode impedir a leitura. Verifique o conector, a alimentação e a compatibilidade da eletrônica antes de substituir o sensor.

O que verificar se a leitura de vibração parecer instável?

Comece verificando a fixação do pino rosqueável e a conexão M12. Depois, confirme a compatibilidade da entrada IEPE e se as condições de medição estão dentro das faixas especificadas.

Devo comprar o VSP010 ou um sensor multiaxial?

Escolha o VSP010 quando uma medição em 1 eixo atender à aplicação e a eletrônica de avaliação for compatível. Para medição em mais eixos, procure um modelo cuja ficha especifique o número de eixos requerido.

Como escolher o pino para montar o VSP010?

A ficha lista pinos rosqueáveis 1/4"-28 UNF e 1/4"-28 UNF/M8. Compare a rosca do ponto de montagem com a opção correspondente e consulte o desenho dimensional do fabricante.

O que considerar antes de ligar o sensor à eletrônica de diagnóstico?

Confirme a interface IEPE, a alimentação de 18 a 30 V DC e a pinagem do conector M12 de 4 contatos, codificação A. Use a documentação oficial dos equipamentos para validar a ligação.

GLOSSÁRIO TÉCNICO

IEPE

Interface elétrica indicada para o sensor e sua conexão à eletrônica de avaliação. (Ref.: Interface de comunicação: IEPE.)

Sensibilidade de medição

Relação entre a aceleração medida e o sinal de saída especificado. (Ref.: 100 mV/g.)

Faixa de frequência

Intervalo de frequência de vibração especificado para operação do sensor. (Ref.: 0,5 a 14.000 Hz.)

Sensibilidade transversal

Resposta do sensor a vibrações fora do eixo de medição principal. (Ref.: máximo de 5%.)

Resistência a choques

Resistência declarada a choque mecânico segundo o ensaio indicado pelo fabricante. (Ref.: 5.000 g; DIN EN 60068-2-27.)
