Sensor de Aceleração IFM VSP001

Pré-visualizar: VSP001 IFM - Sensor de Aceleração IFM Monitoramento de Vibração 1 Eixo, 2-10000Hz, IP67

VSP001 IFM - Sensor de Aceleração IFM Monitoramento de Vibração 1 Eixo, 2-10000Hz, IP67

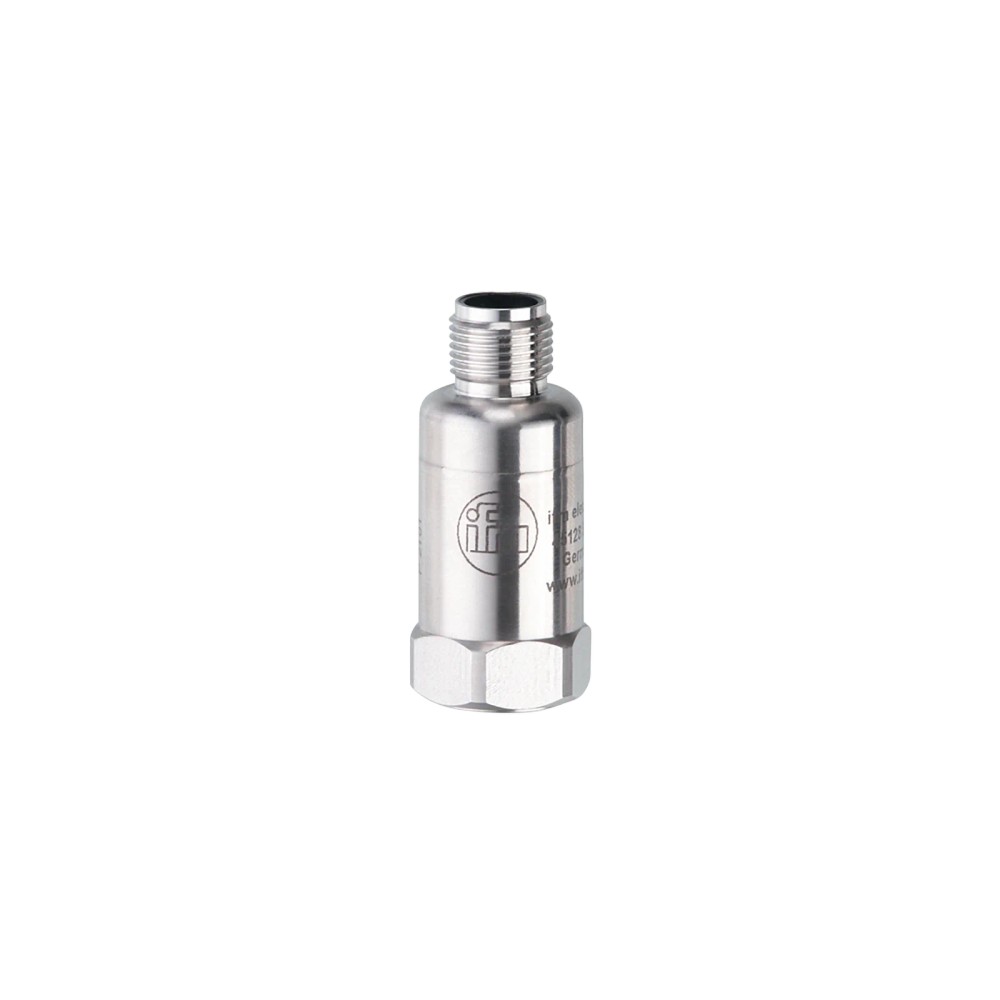

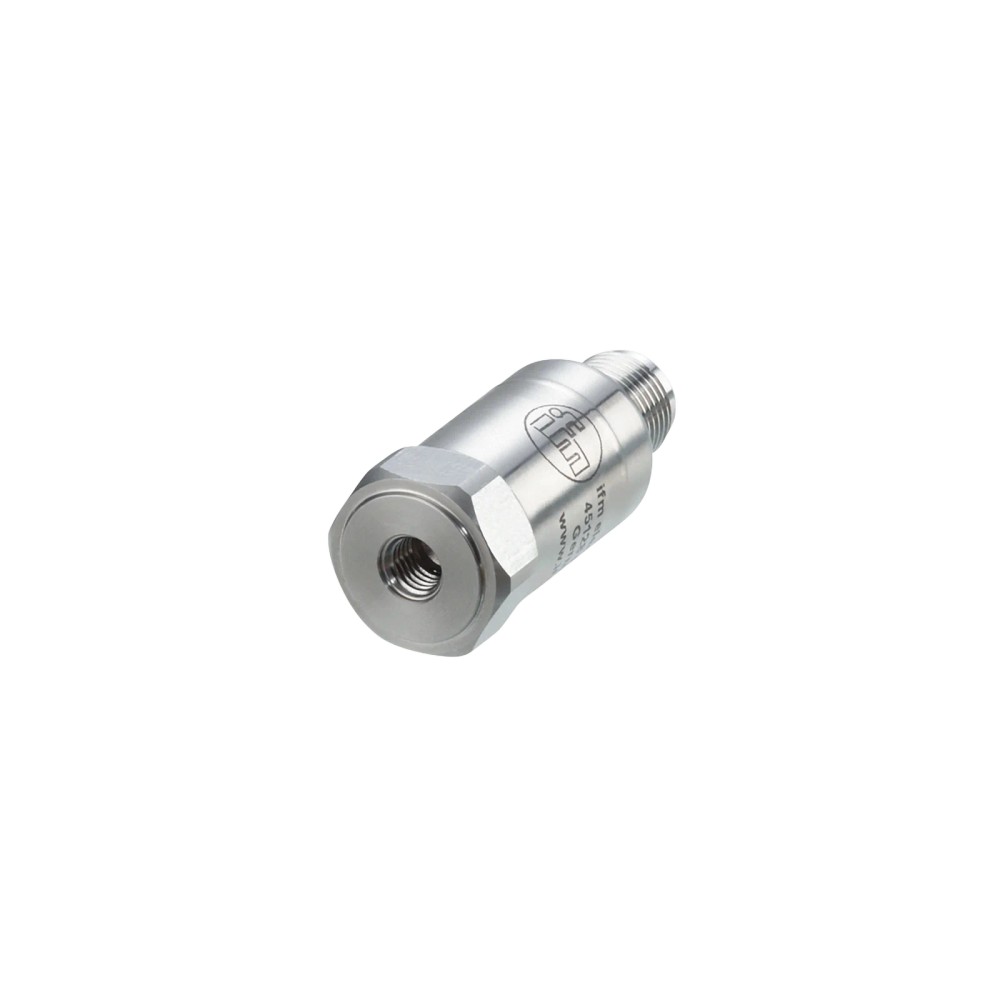

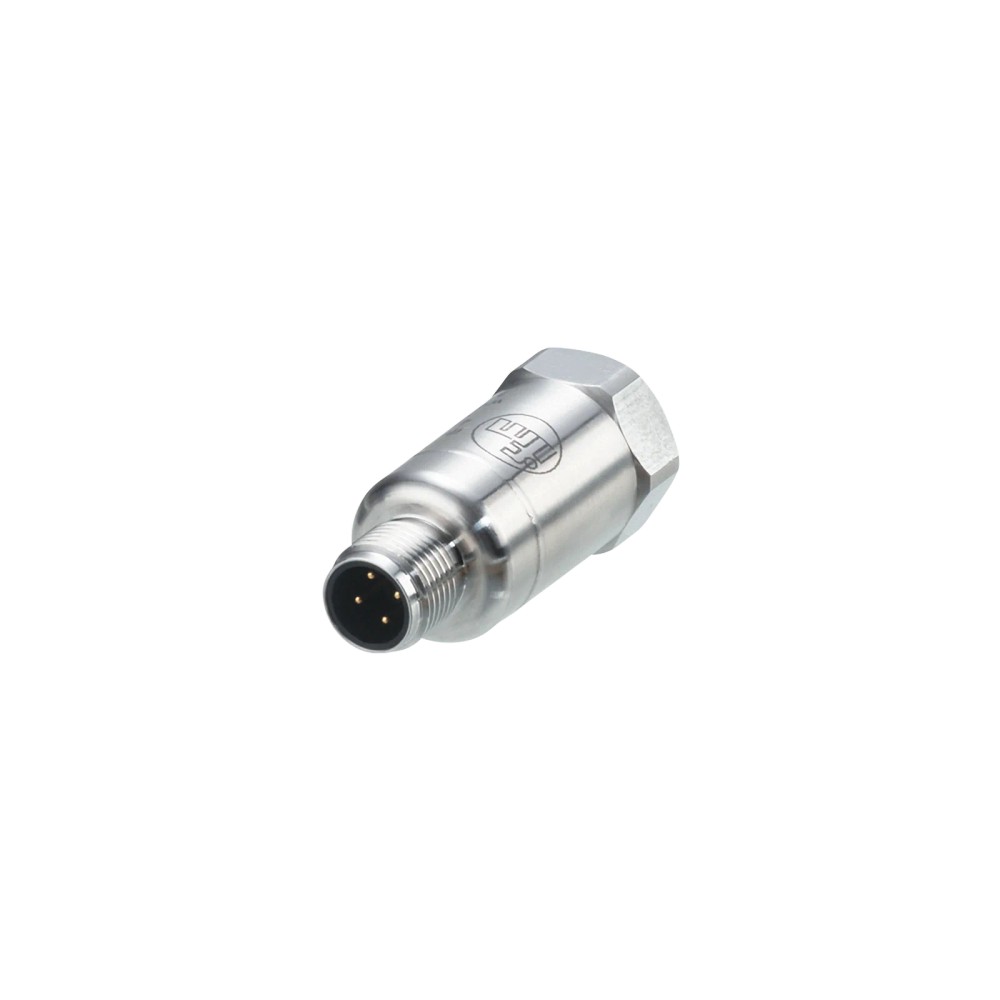

Imagem meramente ilustrativa

R$ 3.681,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VSP001
EAN: 4021179279994
NCM do produto: 90318099

Destaques do Produto Eixos de medição 1...mais

Fechar menu

Saiba mais sobre: "VSP001 IFM - Sensor de Aceleração IFM Monitoramento de Vibração 1 Eixo, 2-10000Hz, IP67"

Destaques do Produto

Eixos de medição

Faixa de frequência

2 a 10.000 Hz

Faixa de vibração

-80 a 80 g; limitada a -50 a 50 g com VSE

Interface

IEPE

Conexão elétrica

M12, codificação A, 4 contatos

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Aceleração IFM VSP001 para Monitoramento de Vibração, 1 Eixo, 2 a 10.000 Hz, IP67

O IFM VSP001 é um sensor de aceleração piezoelétrico de um eixo, destinado à conexão com eletrônica diagnóstica externa VSE. Mede vibração na faixa de -80 a 80 g e opera na faixa de frequência de 2 a 10.000 Hz. Possui interface IEPE, sensibilidade de 100 mV/g e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor de aceleração piezoelétrico
Eixos de medição	1
Faixa de medição de vibração	-80 a 80 g; -50 a 50 g quando conectado a uma VSE
Faixa de frequência	2 a 10.000 Hz
Sensibilidade de medição	100 mV/g
Interface de comunicação	IEPE
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP67
Temperatura ambiente	-55 a 125 °C
Material do invólucro	Aço inoxidável

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vibração em um eixo, quando o sistema utiliza eletrônica diagnóstica externa VSE compatível com sensor IEPE.
Instalações em que a faixa de frequência requerida esteja entre 2 e 10.000 Hz e a vibração medida permaneça dentro da faixa aplicável.

⚠ Considere outro se precisa de:

Não selecionar para medição multiaxial: o sensor possui um eixo de medição.
Não considerar a faixa completa de -80 a 80 g em conexão com uma VSE; nessa condição, a ficha indica -50 a 50 g.
Não selecionar sem confirmar que a eletrônica diagnóstica aceita interface IEPE e que a conexão elétrica M12 é compatível.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão do sensor à eletrônica diagnóstica externa VSE para monitoramento de vibração, respeitando a faixa de -50 a 50 g informada para essa conexão.
Possibilidade de aplicação: monitoramento de vibração em máquinas com medição de um eixo, desde que a eletrônica aceite IEPE e a faixa requerida esteja entre 2 e 10.000 Hz; valide a integração e a montagem no datasheet.
A ficha informa proteção IP67 e temperatura ambiente de -55 a 125 °C; a instalação deve permanecer dentro das condições especificadas e seguir as instruções do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de Aceleração IFM VSP001 para Monitoramento de Vibração, 1 Eixo, 2 a 10.000 Hz, IP67, verifique estes pontos:

Escolha o VSP001 quando

A aplicação exigir sensor piezoelétrico de aceleração em um eixo, interface IEPE, faixa de frequência de 2 a 10.000 Hz e conexão com eletrônica diagnóstica externa VSE.

Avalie outra configuração quando

O projeto exigir mais de um eixo de medição ou, em conexão com VSE, uma faixa de vibração além de -50 a 50 g. Verifique a compatibilidade da eletrônica, da conexão e dos limites de medição no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de aceleração VSP001	Identificação do produto conforme dados do anúncio.
Marca	IFM	Fabricante informado no anúncio.
SKU / Part Number	VSP001	Código de identificação do produto.
GTIN	4021179279994	Identificador comercial informado na ficha.
Categoria	Monitoramento de condição	Categoria de aplicação informada nos dados do anúncio.
Área de aplicação	Para conexão da eletrônica diagnóstica externa VSE	Aplicação indicada na ficha.
Princípio de medição	Piezoelétrico	Princípio informado para a medição de aceleração.

Faixa de medição
Número de eixos de medição	1	Configuração de medição do sensor.
Vibração da área de medição	-80 a 80 g; -50 a 50 g no caso de conexão a uma VSE	Faixa informada; o limite de -50 a 50 g aplica-se à conexão com VSE.
Faixa de frequência	2 a 10.000 Hz	Faixa de frequência especificada.
Sensibilidade de medição	100 mV/g	Sensibilidade nominal informada na ficha.
Sensibilidade transversal máxima	5 %	Valor máximo informado para sensibilidade transversal.
Densidade de ruído	0,1 mg	Valor informado na ficha para o sensor.

Dados elétricos e interface
Interface de comunicação	IEPE	Interface elétrica indicada na ficha.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo e configuração do conector informados.
Comprimento máximo do cabo	1.000 m	Limite informado na ficha; a aplicação deve respeitar a compatibilidade elétrica do sistema.
Consumo de corrente	0,5 a 8 mA	Faixa de consumo informada.
Tensão de polarização (bias) DC	10 a 12 V	Faixa de tensão de polarização indicada.
Proteção contra inversão de polaridade	Sim	Recurso informado na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo medido nas condições de ensaio indicadas.

Precisão e resistência
Precisão	±5 %	Precisão informada na ficha.
Resistência a choques	5.000 g	Valor informado para resistência a choques.
Torque máximo de aperto	8 Nm	Limite de aperto especificado para a montagem.

Condições ambientais
Grau de proteção	IP67	Grau de proteção declarado pelo fabricante.
Temperatura ambiente	-55 a 125 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-55 a 125 °C	Faixa de armazenamento informada.
Compatibilidade eletromagnética	EN 61326-1:2013	Norma EMC informada na ficha.

Dados mecânicos
Material do invólucro	Aço inoxidável	Material informado para o invólucro.
Tipo de montagem	Pino rosqueável	Método de montagem indicado na ficha.
Material incluído	Pinos roscados	Acessório indicado como incluído.
Peso	73,5 g	Peso informado nos dados do produto.

Dados de confiabilidade e fornecimento
MTTF	1.142 anos	Valor de MTTF informado na ficha; não representa garantia de vida útil individual.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	9031.80.99	Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• Interface IEPE. A aplicação indicada na ficha é a conexão com eletrônica diagnóstica externa VSE; confirme a compatibilidade do modelo específico de VSE.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. A ficha informa comprimento máximo de cabo de 1.000 m; confirme a compatibilidade elétrica do cabo e da eletrônica conectada.

Processo Montagem por pino rosqueável. A ficha não especifica dimensão de rosca ou conexão ao processo; consulte o desenho dimensional do fabricante para validar a montagem mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão a uma eletrônica diagnóstica externa VSE compatível com IEPE	✓	A ficha indica o uso do sensor para conexão à eletrônica diagnóstica externa VSE; deve-se observar a faixa de -50 a 50 g nessa condição.
Sistema que requer medição em um único eixo e faixa de frequência de 2 a 10.000 Hz	✓	Esses parâmetros correspondem às especificações informadas para o sensor.
Sistema que requer medição em mais de um eixo	✗	O VSP001 possui um eixo de medição.
Aplicação conectada a VSE que exige faixa de vibração além de -50 a 50 g	✗	A ficha limita a faixa de vibração a -50 a 50 g no caso de conexão a uma VSE.
Equipamento cuja entrada não aceita interface IEPE	✗	A interface informada para o sensor é IEPE; a compatibilidade elétrica precisa ser confirmada.

INSTALAÇÃO

Como instalar o Sensor de Aceleração IFM VSP001 para Monitoramento de Vibração, 1 Eixo, 2 a 10.000 Hz, IP67

Confirme no projeto que a aplicação exige medição em um eixo e que a entrada eletrônica é compatível com IEPE.
Verifique no datasheet e no desenho dimensional o ponto de montagem e a compatibilidade mecânica; a ficha indica montagem por pino rosqueável.
Prepare a superfície e a fixação conforme as instruções do fabricante e utilize os pinos roscados indicados como material incluído.
Aperte a montagem sem exceder o torque máximo de 8 Nm.
Conecte o cabo ao conector M12, codificação A, de 4 contatos, e confirme a compatibilidade elétrica com a eletrônica diagnóstica.
Após a instalação, valide o sinal e a faixa de medição no sistema; em conexão com VSE, considere o limite de -50 a 50 g.

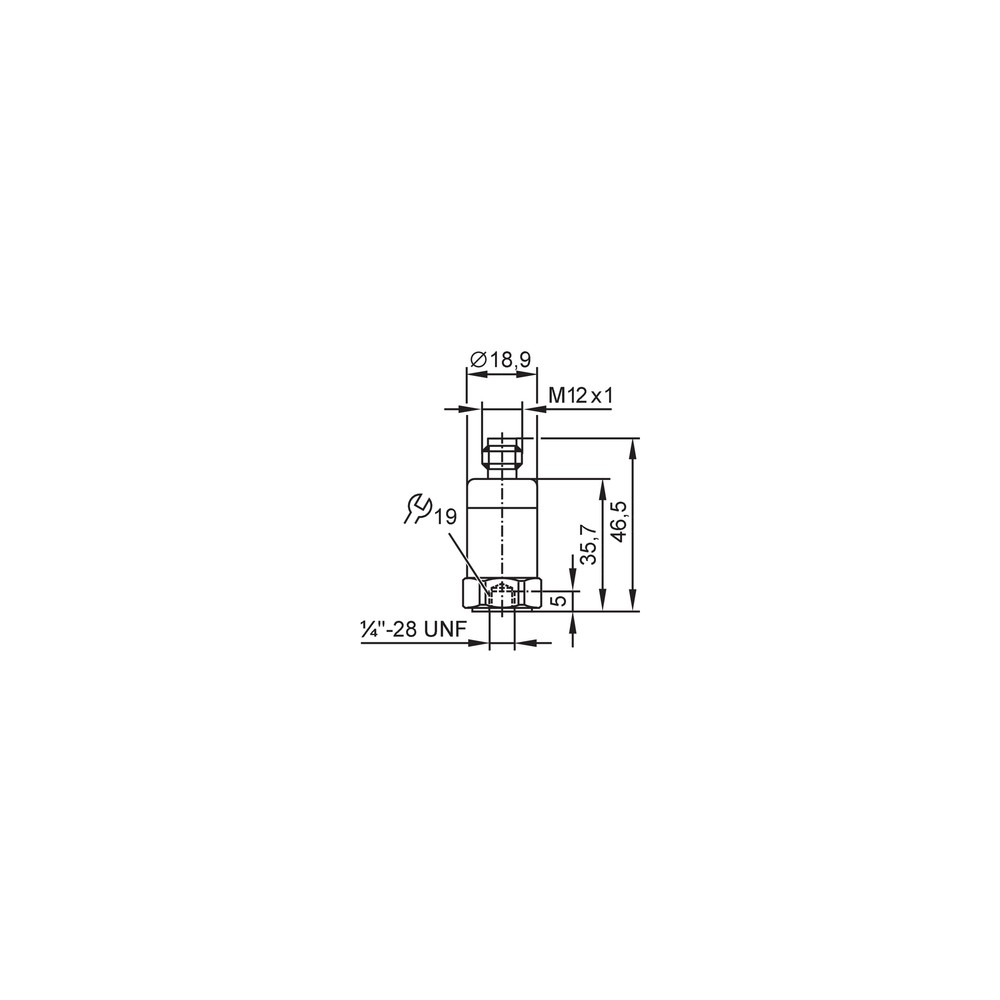

Desenho Dimensional

ACESSÓRIOS

Pinos roscados

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal de vibração na eletrônica diagnóstica.	Possível incompatibilidade da entrada com IEPE, conexão M12 incorreta ou falha no cabo/conexão.	Confirme que a eletrônica aceita IEPE, inspecione o conector M12 e o cabo e verifique a polarização e as condições elétricas especificadas.
Leitura limitada ou saturada durante a medição com VSE.	A vibração pode exceder a faixa de -50 a 50 g informada para a conexão com VSE.	Compare a amplitude medida com o limite aplicável à configuração conectada e confira a faixa do sistema de diagnóstico.
Leitura de vibração instável ou diferente do esperado.	Possível fixação mecânica inadequada ou montagem que não transmite corretamente a vibração ao sensor.	Inspecione o pino rosqueável, a fixação e o ponto de montagem; confirme que o torque não excedeu 8 Nm.
Falha intermitente em ambiente com umidade ou contaminantes.	Possível conexão M12 mal encaixada ou condição de instalação fora das especificações de proteção do conjunto.	Inspecione o acoplamento e o estado do conector e confirme a instalação conforme as condições de proteção IP67 indicadas pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM VSP001 (PT-BR) (Datasheet) Desenho em escala IFM VSP001 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM VSP001 e para que serve?

É um sensor de aceleração piezoelétrico de um eixo para monitoramento de vibração. A ficha indica sua conexão a uma eletrônica diagnóstica externa VSE.

Quais são a faixa de frequência e a interface do VSP001?

A faixa de frequência é de 2 a 10.000 Hz e a interface é IEPE. A conexão elétrica é M12, codificação A, com 4 contatos.

O que acompanha o produto?

A ficha lista pinos roscados como material incluído e informa uma peça por embalagem. Não há indicação de cabo incluído.

O VSP001 serve para medição em vários eixos?

Não, a ficha especifica um eixo de medição. Para uma necessidade multiaxial, selecione uma configuração cuja ficha declare os eixos necessários.

Posso usar o VSP001 com uma VSE acima de 50 g?

A ficha limita a faixa de vibração a -50 a 50 g quando conectado a uma VSE. Se a aplicação exceder esse limite, confirme outra configuração com o fabricante.

O sensor funciona com qualquer módulo ou entrada analógica?

Não é possível afirmar compatibilidade universal: a interface informada é IEPE e a aplicação indicada é com eletrônica diagnóstica externa VSE. Confirme o modelo da eletrônica e os requisitos elétricos antes da compra.

O que verificar se o sensor não apresentar sinal?

Confirme primeiro se a entrada aceita IEPE e verifique o encaixe do conector M12 e a integridade do cabo. Depois, confira as condições elétricas requeridas pela eletrônica conectada.

O que pode causar uma leitura de vibração fora do esperado?

Montagem inadequada ou operação fora da faixa aplicável são causas possíveis. Inspecione a fixação e compare a leitura com os limites do sensor e, se houver VSE, com a faixa de -50 a 50 g.

Como escolher entre o VSP001 e outro sensor de aceleração?

Escolha o VSP001 quando forem adequados medição em um eixo, interface IEPE e faixa de 2 a 10.000 Hz. Para mais eixos ou uma faixa diferente, compare as especificações de outra opção com os requisitos do sistema.

Como instalar o VSP001 sem exceder o limite de montagem?

A ficha informa montagem por pino rosqueável e torque máximo de aperto de 8 Nm. Consulte o desenho dimensional e o datasheet para confirmar os detalhes mecânicos antes da instalação.

GLOSSÁRIO TÉCNICO

IEPE

Interface elétrica indicada para o sensor e para a conexão com eletrônica compatível (Ref.: Interface de comunicação).

Sensibilidade de medição

Relação entre a aceleração medida e o sinal de saída especificado para o sensor (Ref.: 100 mV/g).

Faixa de frequência

Intervalo de frequências especificado para a medição de vibração (Ref.: 2 a 10.000 Hz).

IP67

Grau de proteção declarado para o produto; consulte as condições definidas pelo fabricante para a instalação (Ref.: Grau de proteção IP67).

MTTF

Tempo médio até falha informado como dado de confiabilidade; não equivale à vida útil garantida de uma unidade (Ref.: MTTF de 1.142 anos).
