Eletrônica de Diagnóstico IFM VSE151

Pré-visualizar: VSE151 IFM - Eletrônica de Diagnóstico IFM Monitoramento de Vibração 8 Entradas/Saídas Ethernet

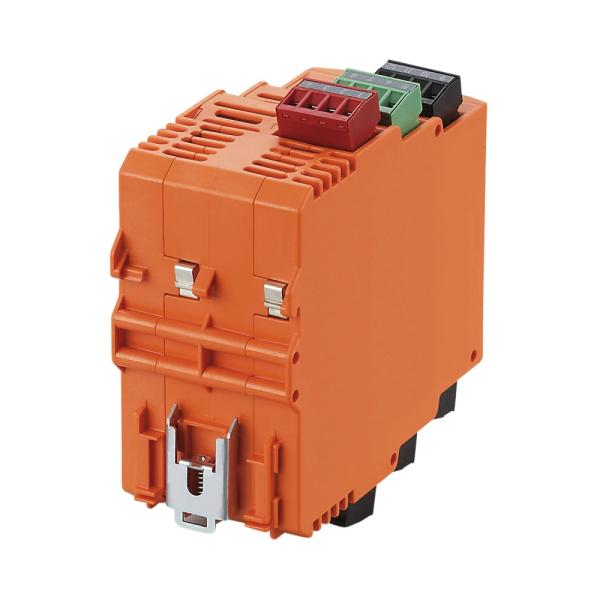

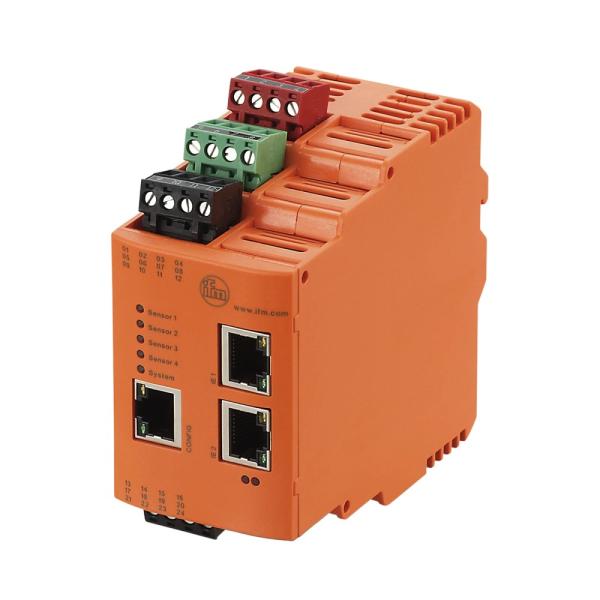

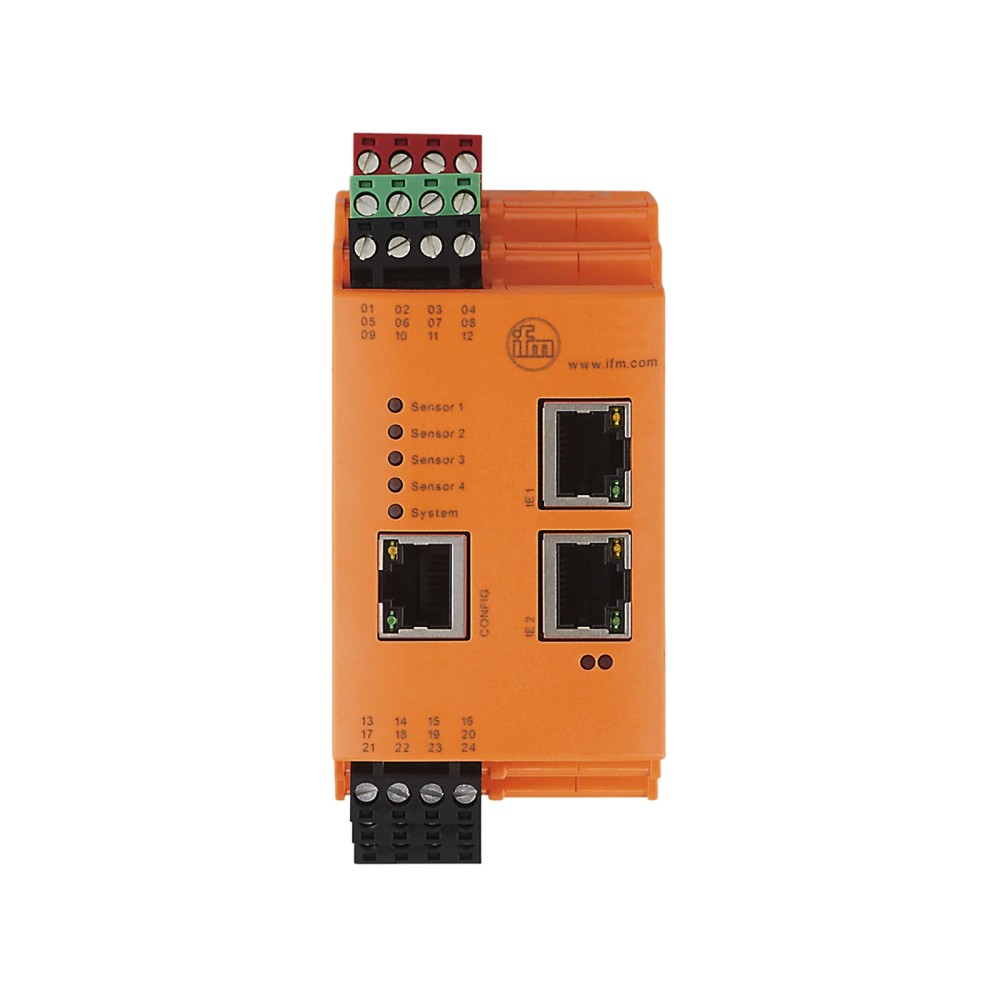

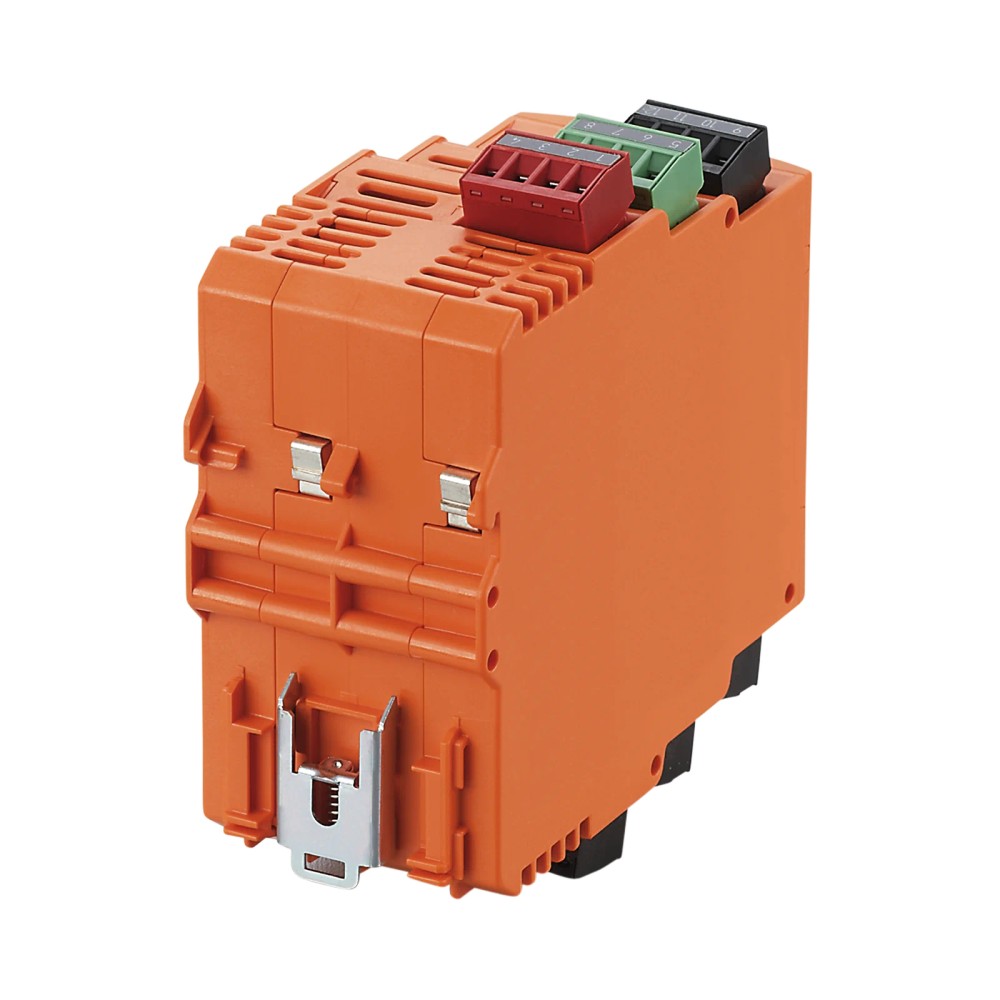

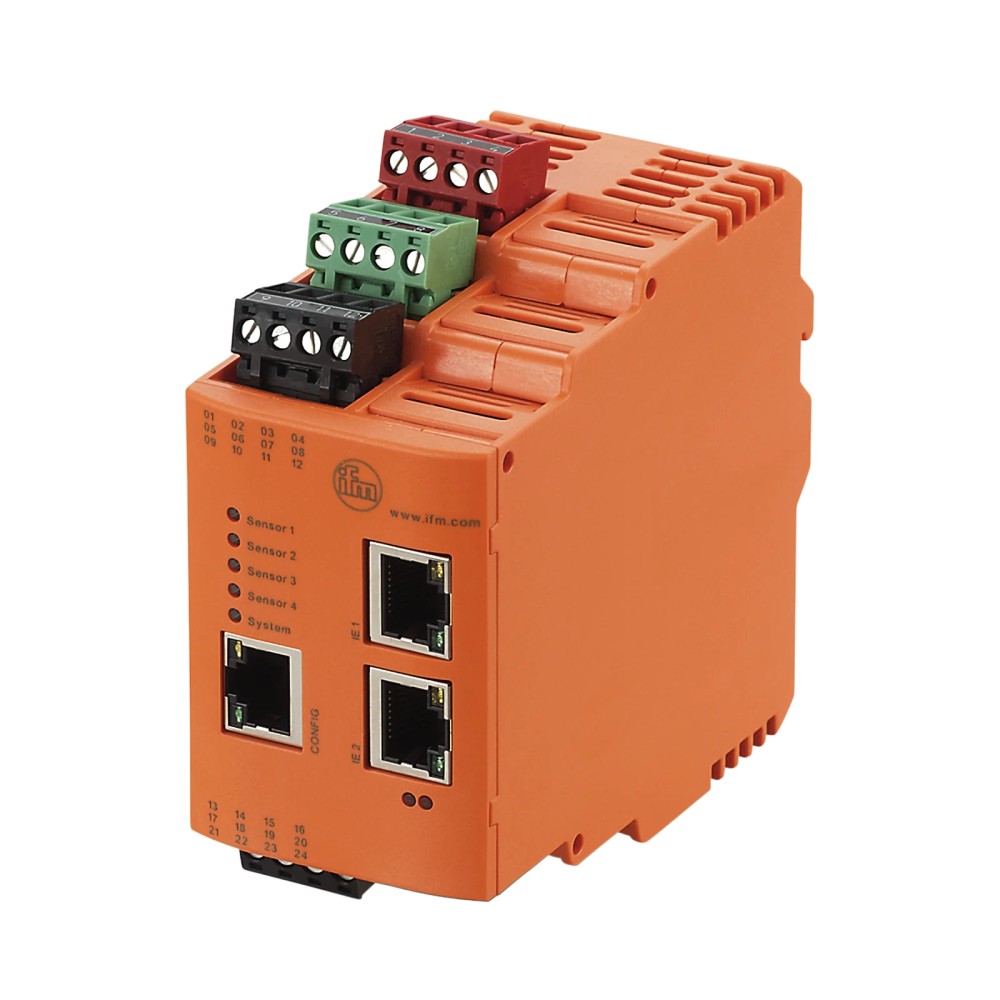

VSE151 IFM - Eletrônica de Diagnóstico IFM Monitoramento de Vibração 8 Entradas/Saídas Ethernet

Imagem meramente ilustrativa

R$ 16.247,88

Nossos preços são com impostos.

Sem estoque, prazo de entrega será maior

Referência do fabricante: VSE151
EAN: 4021179308717
NCM do produto: 90318099

Destaques do Produto Aplicação...mais

Fechar menu

Saiba mais sobre: "VSE151 IFM - Eletrônica de Diagnóstico IFM Monitoramento de Vibração 8 Entradas/Saídas Ethernet"

Destaques do Produto

Aplicação

Monitoramento contínuo de vibração com sensores de vibração

Parametrização

Software de PC VES004

Rede

Ethernet, TCP/IP e EtherNet/IP; 10/100 MBit/s

Alimentação

24 V DC

Montagem

DIN TH35 (EN 60715)

Conexão elétrica

Combicon; Ethernet RJ45

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Eletrônica de diagnóstico IFM VSE151 para sensores de vibração, 8 entradas/saídas, Ethernet

A IFM VSE151 é uma eletrônica de diagnóstico para monitoramento contínuo de vibração, instalada em trilho DIN TH35. Pode ser parametrizada pelo software de PC VES004 e oferece Ethernet com TCP/IP e EtherNet/IP. Dispõe de quatro entradas dinâmicas e oito entradas/saídas totais parametrizáveis, conforme a configuração.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Eletrônica de diagnóstico para sensores de vibração
Aplicação indicada	Monitoramento contínuo de vibração
Entradas/saídas totais	8, parametrizáveis
Entradas dinâmicas	4 (S1...S4)
Comunicação	Ethernet; TCP/IP e EtherNet/IP
Alimentação	24 V DC
Montagem	Trilho DIN TH35 (EN 60715)
Dimensões	114,2 × 50 × 105,3 mm
Grau de proteção	IP 20
Conector Ethernet	RJ45

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas que exigem monitoramento contínuo de vibração com sensores compatíveis com entradas dinâmicas 0...10 mA, IEPE ou 4...20 mA.
Instalações com alimentação de 24 V DC, montagem em trilho DIN TH35 e comunicação Ethernet TCP/IP ou EtherNet/IP.
Aplicações que necessitam parametrização por software de PC VES004 e configuração das entradas/saídas disponíveis.

⚠ Considere outro se precisa de:

Não selecione para instalação em ambiente que exija grau de proteção superior a IP 20 sem proteção adicional adequada, pois o invólucro informado é IP 20.
Não selecione para alimentação fora da condição nominal de 24 V DC e tolerância indicada de 20%; confirme o dimensionamento elétrico na documentação do fabricante.
Não trate o equipamento como sensor de vibração: é uma eletrônica de diagnóstico destinada a operar com sensores de vibração.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: monitoramento contínuo de vibração com sensores de vibração; a seleção do sensor deve considerar as entradas dinâmicas indicadas e a documentação do fabricante.
Integração em painel de controle com montagem DIN TH35, alimentação de 24 V DC e comunicação Ethernet TCP/IP ou EtherNet/IP, respeitando a faixa de operação de 0...60 °C e o grau de proteção IP 20.
Uso com sinais dinâmicos informados como 0...10 mA, IEPE ou 4...20 mA, após confirmar no datasheet a configuração e a ligação para o sensor instalado.
Possibilidade de integração com entradas de valor de processo 4...20 mA em IN1 e IN2; validar a parametrização requerida no software VES004. Esta descrição contextualiza as entradas especificadas e não garante compatibilidade com qualquer dispositivo específico.
A ficha informa descontinuação a partir de 31/03/2027; em projetos de longo prazo, verificar com a IFM a disponibilidade e a orientação para continuidade da aplicação.

COMO ESCOLHER

Antes de comprar o Eletrônica de diagnóstico IFM VSE151 para sensores de vibração, 8 entradas/saídas, Ethernet, verifique estes pontos:

Escolha a VSE151 quando

A aplicação exigir eletrônica de diagnóstico para monitoramento contínuo de vibração, quatro entradas dinâmicas, configuração de até oito entradas/saídas e integração Ethernet. Confirme a compatibilidade do sensor e a parametrização pelo VES004 antes da instalação.

Avalie outra solução ou proteção quando

A instalação exigir grau de proteção superior a IP 20, montagem diferente de trilho DIN TH35 ou interfaces de comunicação distintas das informadas. A ficha não identifica modelos alternativos compatíveis; consulte a IFM para selecionar uma solução específica.

Verifique a situação do modelo

A ficha informa que o artigo será descontinuado a partir de 31/03/2027. Para projetos novos ou reposição futura, confirme disponibilidade e orientação de substituição diretamente com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Eletrônica de diagnóstico para sensores de vibração IFM VSE151	Identificação do modelo no anúncio.
Fabricante	IFM / ifm electronic	Marca informada para o produto.
SKU e part number	VSE151	Código de identificação do produto.
GTIN	4021179308717	Identificador comercial informado.
Categoria	Monitoramento de condição	Classificação do anúncio.
Aplicação	Monitoramento contínuo de vibração	Aplicação indicada na ficha.
Parametrização	Software de PC VES004	Método de parametrização indicado pelo fabricante.
Status do artigo	Descontinuado a partir de 31/03/2027	Status e data informados na ficha; confirmar disponibilidade com o fornecedor.

Dados elétricos
Tensão de operação	24 V DC	Valor nominal informado.
Tolerância de tensão	20%	Tolerância indicada na ficha.
Condição de tensão com entrada IEPE	24 V + 20%	Condição indicada na ficha para utilização da entrada IEPE.
Consumo de corrente	200 mA (24 V)	Consumo informado para a tensão indicada.
Classe de proteção	III	Classificação declarada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuito	Sim, por impulso	Condição específica descrita na ficha.
Carga máxima	500 Ω	Limite de carga informado; observar a saída correspondente no esquema do fabricante.

Entradas e saídas
Quantidade total de entradas/saídas	8, parametrizáveis	Total configurável informado; a distribuição depende da parametrização.
Entradas dinâmicas	4 (S1...S4)	Quantidade e identificadores indicados.
Faixa das entradas analógicas dinâmicas	0...10 mA / IEPE / 4...20 mA	Tipos e faixas informados para entradas dinâmicas.
Função das entradas dinâmicas	Corrente, dinâmica	Funções identificadas na ficha.
Frequência das entradas dinâmicas	0,1...12000 Hz	Faixa informada para entrada analógica dinâmica.
Resolução das entradas dinâmicas	16 bit	Resolução informada.
Taxa de amostragem	100 kSamples	Taxa de amostragem indicada na ficha.
Entradas de valor de processo	2 (IN1, IN2)	Quantidade e identificação informadas.
Entrada analógica de processo	Corrente, 4...20 mA, 12 bit	Tipo, faixa e resolução informados.
Entrada digital	Pulso, HTL, 0,1...100000 Hz	Função e faixa de frequência declaradas.

Saídas
Saídas digitais	1 (OU2)	Quantidade e identificação informadas na ficha.
Tipo de saída digital	PNP, normalmente aberta/normalmente fechada, parametrizável	Configuração declarada para a saída digital.
Saída multifuncional	1 (OU1)	Quantidade de saídas multifuncionais indicada.
Saída analógica multifuncional	Corrente, 4...20 mA	Tipo e faixa informados para a saída multifuncional.
Saída digital multifuncional	PNP, normalmente aberta/normalmente fechada, parametrizável	Configuração descrita para saída multifuncional digital.

Memória e relógio
Capacidade de memória	881664 registros	Memória interna cíclica FIFO, conforme ficha.
Relógio de tempo real	Sim	Recurso declarado.

Interfaces e comunicação
Interface de comunicação	Ethernet	Interface informada.
Protocolos Ethernet	TCP/IP, EtherNet/IP	Protocolos declarados na ficha.
Padrões Ethernet	10Base-T; 100Base-TX	Padrões de transmissão informados.
Taxa de transmissão Ethernet	10/100 MBit/s	Velocidade indicada.
Conector Ethernet	RJ45	Tipo de conector declarado.
Endereço IP de fábrica	192.168.0.1	Configuração de fábrica informada; verificar a configuração da rede antes da integração.

Condições ambientais
Temperatura de operação	0...60 °C	Faixa de operação informada.
Temperatura de armazenamento	0...60 °C	Faixa de armazenamento informada.
Grau de proteção	IP 20	Grau declarado para o invólucro; considerar a proteção exigida pelo local de instalação.
Certificações e normas	cULus Listed, CE, UKCA, EN IEC 61000-6-2, EN IEC 61000-6-4	Aprovações e normas listadas na ficha.

Conexões e montagem
Conexão elétrica	Combicon	Tipo de conexão informado.
Comprimento máximo do cabo	250 m	Limite informado para a conexão elétrica Combicon.
Conector Ethernet	RJ45	Conexão de rede; distinta da conexão Combicon.
Método de montagem	Trilho DIN TH35 (EN 60715)	Montagem especificada.
Material do invólucro	PA	Material declarado para o invólucro.

Dados mecânicos
Dimensões	114,2 × 50 × 105,3 mm	Dimensões informadas; consultar desenho dimensional para orientação e cotas.
Peso	414,7 g	Peso constante nos atributos técnicos do catálogo.

COMPATIBILIDADE

Comunicação

• Ethernet com TCP/IP e EtherNet/IP.

• Interface Ethernet 10/100 MBit/s; padrões 10Base-T e 100Base-TX.

• Conector de rede RJ45.

• Parametrização por software de PC VES004.

Conexões

Elétrica Alimentação de 24 V DC. Conexão elétrica Combicon, com comprimento máximo de cabo informado de 250 m. Ethernet por conector RJ45. Entradas dinâmicas informadas para 0...10 mA, IEPE ou 4...20 mA; entradas de valor de processo IN1 e IN2 para corrente 4...20 mA. Confirme pinagem e ligações no datasheet antes de energizar.

Processo Destinada a sensores de vibração; a ficha não especifica conexão mecânica de processo para sensores. Montagem da eletrônica em trilho DIN TH35 (EN 60715), que é uma condição mecânica de instalação e não uma conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de monitoramento contínuo de vibração com sensores e sinais compatíveis com as entradas dinâmicas especificadas	✓	A aplicação e os tipos de sinal 0...10 mA, IEPE e 4...20 mA estão indicados na ficha; a compatibilidade do sensor específico deve ser confirmada.
Rede de automação que utiliza Ethernet TCP/IP ou EtherNet/IP e conexão RJ45	✓	Esses protocolos e o tipo de conector estão informados para o equipamento.
Instalação em trilho DIN TH35, com alimentação de 24 V DC e ambiente dentro de 0...60 °C	✓	A montagem, tensão de operação e faixa de temperatura indicadas correspondem a essas condições.
Instalação que requer grau de proteção IP superior a IP 20 sem invólucro ou proteção adicional	✗	O grau de proteção declarado para o equipamento é IP 20.
Aplicação que exige protocolo de comunicação diferente de TCP/IP ou EtherNet/IP	✗	A ficha lista Ethernet TCP/IP e EtherNet/IP; não informa outros protocolos.
Conexão direta a um sensor cuja interface elétrica não corresponda às entradas informadas	✗	As entradas dinâmicas indicadas são 0...10 mA, IEPE e 4...20 mA. A ficha não permite confirmar compatibilidade com outras interfaces.

INSTALAÇÃO

Como instalar o Eletrônica de diagnóstico IFM VSE151 para sensores de vibração, 8 entradas/saídas, Ethernet

Confirme no datasheet a compatibilidade elétrica dos sensores e sinais que serão conectados, além da distribuição de entradas e saídas desejada.
Instale a unidade em trilho DIN TH35 (EN 60715), considerando as dimensões do equipamento e o espaço necessário no painel.
Verifique as condições da instalação: alimentação de 24 V DC, temperatura de operação de 0...60 °C e requisitos de proteção do local em relação ao IP 20.
Faça as conexões elétricas nos terminais Combicon e conecte a rede Ethernet pelo RJ45; use o esquema do fabricante para identificar terminais e polaridades.
Configure a comunicação Ethernet e parametrize o equipamento com o software de PC VES004, consultando a folha de dados para os detalhes de configuração.
Antes de colocar em serviço, confira as ligações, os sinais de entrada e a configuração das entradas/saídas conforme a aplicação e a documentação do fabricante.

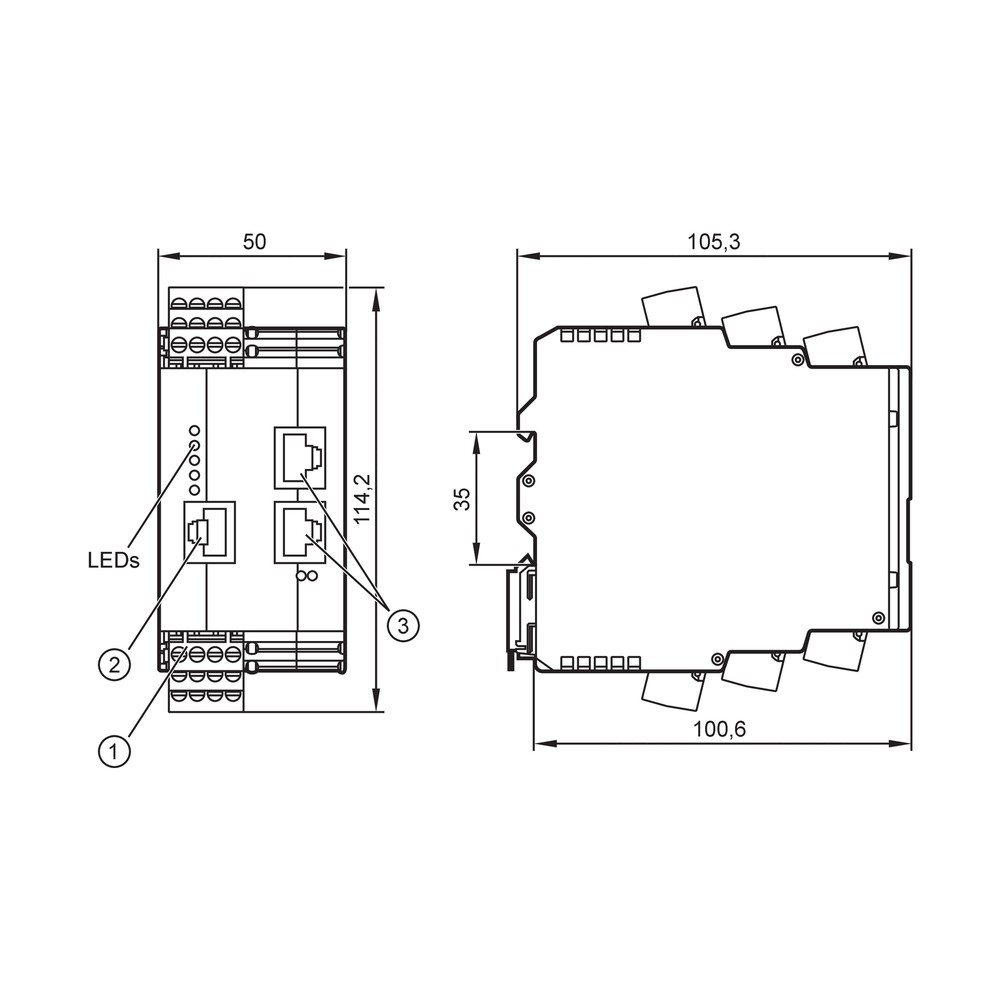

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação com o equipamento pela rede Ethernet.	Configuração de rede incompatível com o endereço IP de fábrica informado ou conexão Ethernet incorreta.	Verifique o cabeamento RJ45, a configuração de rede do dispositivo conectado e se o endereço IP utilizado corresponde à configuração atual do VSE151.
O monitoramento não apresenta sinal de vibração esperado.	Sensor, tipo de sinal ou ligação incompatível com a entrada dinâmica parametrizada.	Confirme no datasheet o tipo de sinal do sensor, a ligação aos canais S1...S4 e a parametrização correspondente no VES004.
A unidade não inicia ou apresenta funcionamento instável.	Alimentação diferente da condição especificada ou ligação incorreta nos terminais Combicon.	Meça a alimentação nos terminais e confirme 24 V DC, as ligações e a tolerância indicadas na documentação do fabricante.
Uma saída não comuta como esperado.	Configuração da entrada/saída ou modo da saída PNP normalmente aberta/normalmente fechada incompatível com a lógica pretendida.	Verifique a parametrização da saída no VES004, a configuração normalmente aberta/fechada e a ligação elétrica conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM VSE151 (PT-BR) (Datasheet) Desenho em escala IFM VSE151 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM VSE151 e para quem ela serve?

É uma eletrônica de diagnóstico para sensores de vibração, destinada a sistemas de monitoramento contínuo de vibração. Atende aplicações que precisam integrar sinais de sensores e comunicação Ethernet, após validação da compatibilidade elétrica.

O que acompanha a VSE151?

A ficha informa o produto como uma peça, mas não especifica acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Quais protocolos e conexões de rede a VSE151 oferece?

A comunicação indicada é Ethernet TCP/IP e EtherNet/IP, com conector RJ45 e taxa de 10/100 MBit/s. A conexão elétrica dos sinais é Combicon.

Posso conectar qualquer sensor de vibração à VSE151?

Não é possível afirmar compatibilidade universal. A ficha informa entradas dinâmicas 0...10 mA, IEPE ou 4...20 mA; compare a interface do sensor com o datasheet e a configuração antes de conectar.

A VSE151 serve para instalação que exige proteção IP superior a IP 20?

O grau de proteção informado é IP 20. Se a instalação exigir proteção superior, será necessário avaliar uma proteção adicional compatível ou consultar o fabricante.

Posso usar este equipamento com protocolo diferente de TCP/IP ou EtherNet/IP?

A ficha lista Ethernet TCP/IP e EtherNet/IP, sem especificar outros protocolos. Não presuma compatibilidade com uma interface diferente sem confirmação da IFM.

O que verificar se não aparece sinal de vibração no monitoramento?

Verifique primeiro o tipo de sinal do sensor, a ligação no canal dinâmico e a parametrização no VES004. A ficha especifica entradas dinâmicas 0...10 mA, IEPE e 4...20 mA.

O que conferir se a VSE151 não se comunica pela rede?

Confira a conexão RJ45 e a configuração IP da rede em relação ao endereço de fábrica informado, 192.168.0.1. Verifique também se o equipamento teve a configuração de rede alterada.

É melhor comprar a VSE151 em conjunto com sensores ou separadamente?

A ficha não define um kit nem informa sensores incluídos; apresenta a VSE151 como eletrônica de diagnóstico. Se adquirir sensores à parte, confirme que seus sinais e conexões correspondem às entradas suportadas.

Como instalar e parametrizar a VSE151?

A unidade é montada em trilho DIN TH35 e parametrizada pelo software de PC VES004. Consulte o datasheet para ligações e detalhes de configuração antes de energizar.

GLOSSÁRIO TÉCNICO

IEPE

Tipo de entrada dinâmica indicado na ficha para sensores, junto às faixas de corrente especificadas. (Ref.: entradas dinâmicas 0...10 mA / IEPE / 4...20 mA)

EtherNet/IP

Protocolo de comunicação Ethernet indicado para integração do equipamento em rede. (Ref.: protocolos Ethernet TCP/IP, EtherNet/IP)

HTL

Tipo de sinal associado à entrada digital para pulsos, com faixa de frequência informada. (Ref.: pulso, HTL, 0,1...100000 Hz)

FIFO

Organização cíclica da memória interna indicada para registros. (Ref.: memória interna de 881664 registros, FIFO)

TH35

Tipo de trilho DIN especificado para a montagem mecânica do equipamento. (Ref.: TH35, EN 60715)
