Sensor de Aceleração IFM VSA004

Pré-visualizar: VSA004 IFM - Sensor de Aceleração IFM Monitoramento de Vibração Analógico 1 Eixo IP67

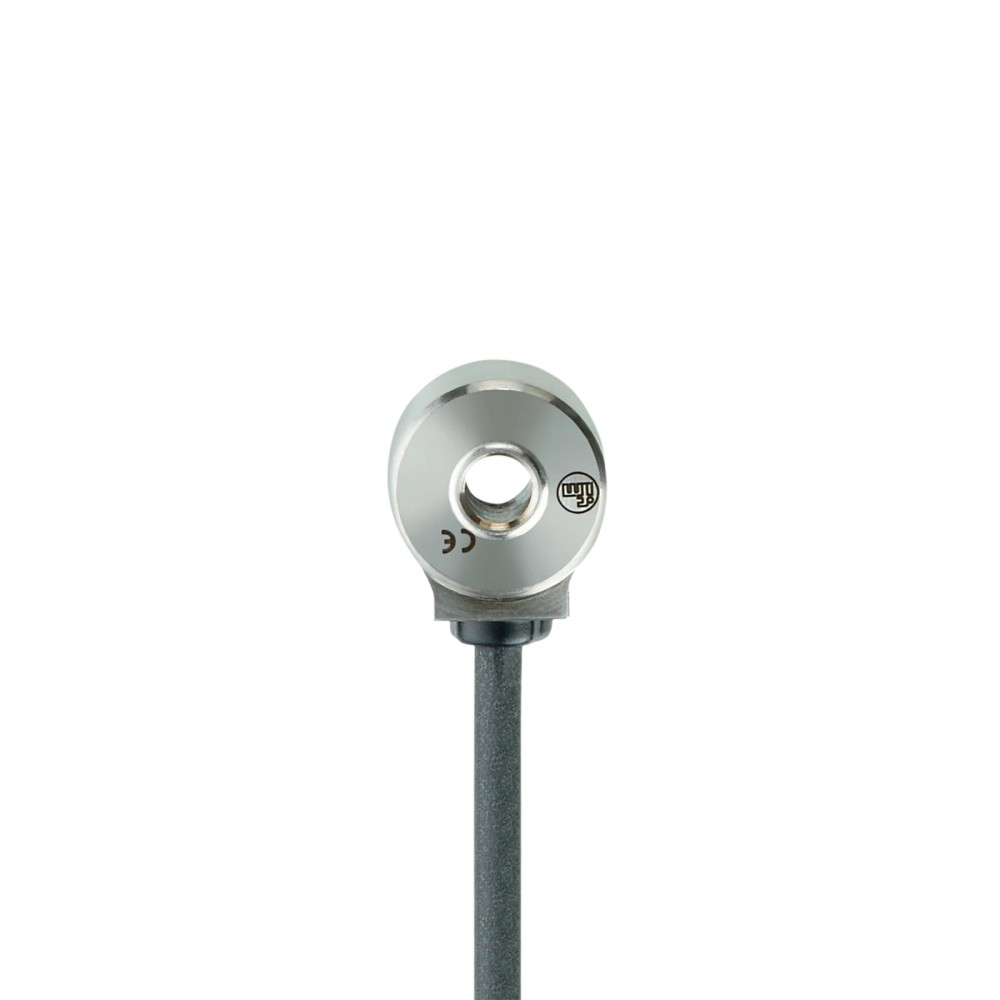

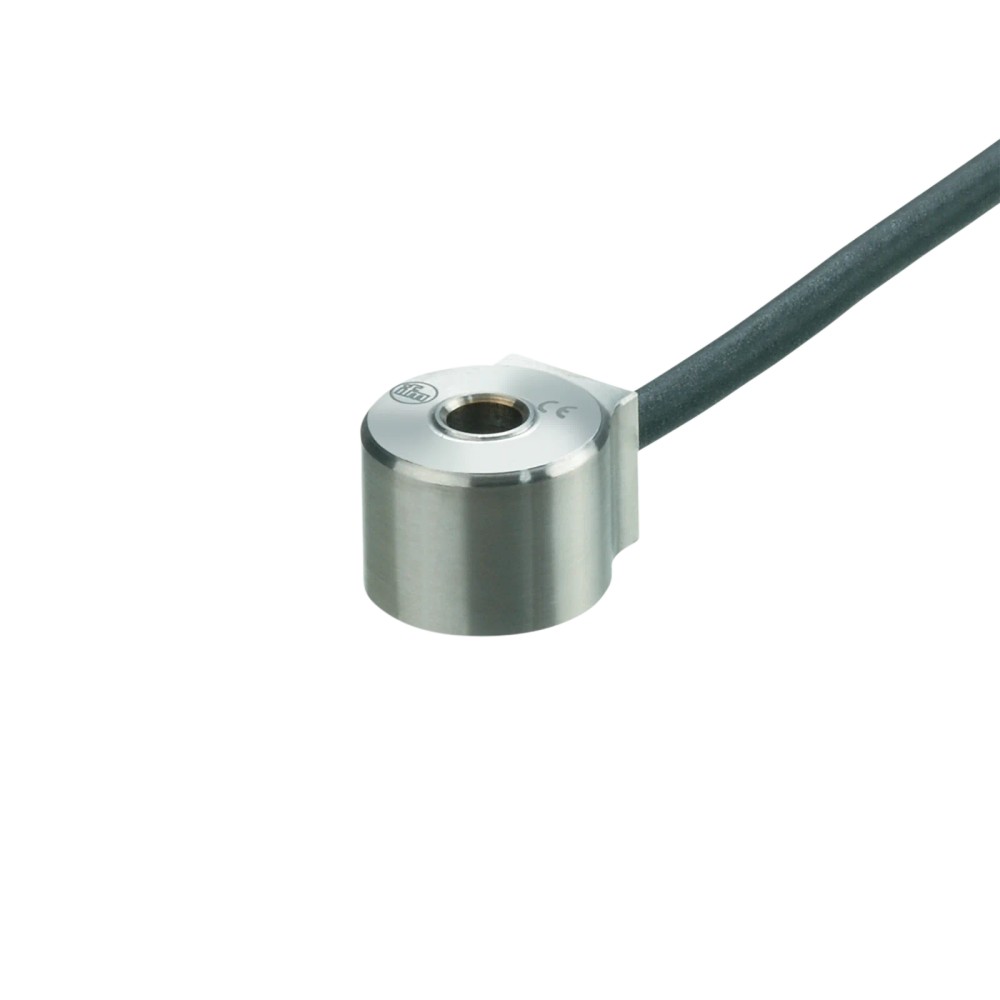

VSA004 IFM - Sensor de Aceleração IFM Monitoramento de Vibração Analógico 1 Eixo IP67

Imagem meramente ilustrativa

R$ 3.028,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VSA004
EAN: 4021179262828
NCM do produto: 90318099

Destaques do Produto Eixos de medição 1...mais

Fechar menu

Saiba mais sobre: "VSA004 IFM - Sensor de Aceleração IFM Monitoramento de Vibração Analógico 1 Eixo IP67"

Destaques do Produto

Eixos de medição

Tipo de sinal

Analógico

Grau de proteção

IP67

Faixa de medição

-25 a 25 g

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o VSA004 IFM - Sensor de Aceleração 1 Eixo Analógico IP67

O VSA004 é um sensor de aceleração da IFM projetado para o monitoramento contínuo de vibração industrial em um único eixo. Ele possui uma faixa de medição de -25 a 25 g e opera em frequências de 1 a 10000 Hz, garantindo precisão na detecção de falhas mecânicas. Com grau de proteção IP67, é ideal para ambientes operacionais severos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	VSA004
Marca	IFM
Faixa de medição	-25...25 g
Eixos de medição	1
Tipo de sinal	Analógico
Temperatura	-20 a 80 °C
Proteção	IP 67
Frequência	1...10000 Hz
NCM	9031.80.99

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vibração em rolamentos e eixos rotativos
Análise de vibração em máquinas industriais (1 eixo)
Ambientes com necessidade de vedação IP67

⚠ Considere outro se precisa de:

Ambientes com temperatura superior a 80 °C
Aplicações que exigem medição em múltiplos eixos (o sensor é de 1 eixo)
Aplicações que exigem saída digital ou IO-Link

APLICAÇÕES E USO

Monitoramento de vibração em motores elétricos
Detecção de desalinhamento em eixos rotativos
Monitoramento de rolamentos em ventiladores e bombas industriais
Manutenção preditiva baseada na análise de aceleração

COMO ESCOLHER

Antes de comprar o VSA004 IFM - Sensor de Aceleração 1 Eixo Analógico IP67, verifique estes pontos:

Quando escolher o VSA004

Escolha este modelo quando sua aplicação exigir monitoramento de vibração em um único eixo e a integração for analógica. Ideal para retrofit ou sistemas que não utilizam protocolos digitais.

Quando buscar alternativas

Busque outra opção se sua aplicação exigir medição triaxial (X, Y, Z simultâneos) ou comunicação digital (IO-Link) para diagnóstico remoto de parâmetros de condição avançados.

ESPECIFICAÇÕES TÉCNICAS

Dados de medição
Tipo de produto	Sensor de aceleração	Classificação funcional
Número de eixos	1	Capacidade de detecção direcional

Desempenho
Faixa de medição	-25...25 g	Limites operacionais de vibração
Faixa de frequência	1...10000 Hz	Resposta dinâmica do sensor

Dados ambientais e elétricos
Sinal de saída	Analógico	Interface de comunicação
Grau de proteção	IP 67	Estanqueidade contra partículas e líquidos
Temperatura ambiente	-20...80 °C	Limites de operação térmica

COMPATIBILIDADE

Comunicação

• Analógico (padrão de saída)

Conexões

Elétrica Condutor de ligação integrado

Processo Montagem mecânica via rosca/parafuso (conforme desenho dimensional)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de vibração de motores (1 eixo)	✓	O sensor atende perfeitamente à faixa de frequência e medição requerida.
Ambientes com temperatura de 90 °C	✗	Excede a temperatura máxima de operação do sensor (80 °C).
Sistemas com entrada analógica padrão	✓	O sensor fornece um sinal analógico compatível com controladores industriais.

INSTALAÇÃO

Como instalar o VSA004 IFM - Sensor de Aceleração 1 Eixo Analógico IP67

Verifique se o local de montagem está limpo e livre de detritos.
Certifique-se de que a superfície de contato seja plana para garantir o acoplamento ideal.
Fixe o sensor no ponto de medição conforme o desenho dimensional.
Verifique o aperto para garantir a transmissão de frequências sem atenuação.
Conecte o condutor de ligação conforme o diagrama de fiação.
Realize o comissionamento verificando se o sinal analógico na saída é estável.

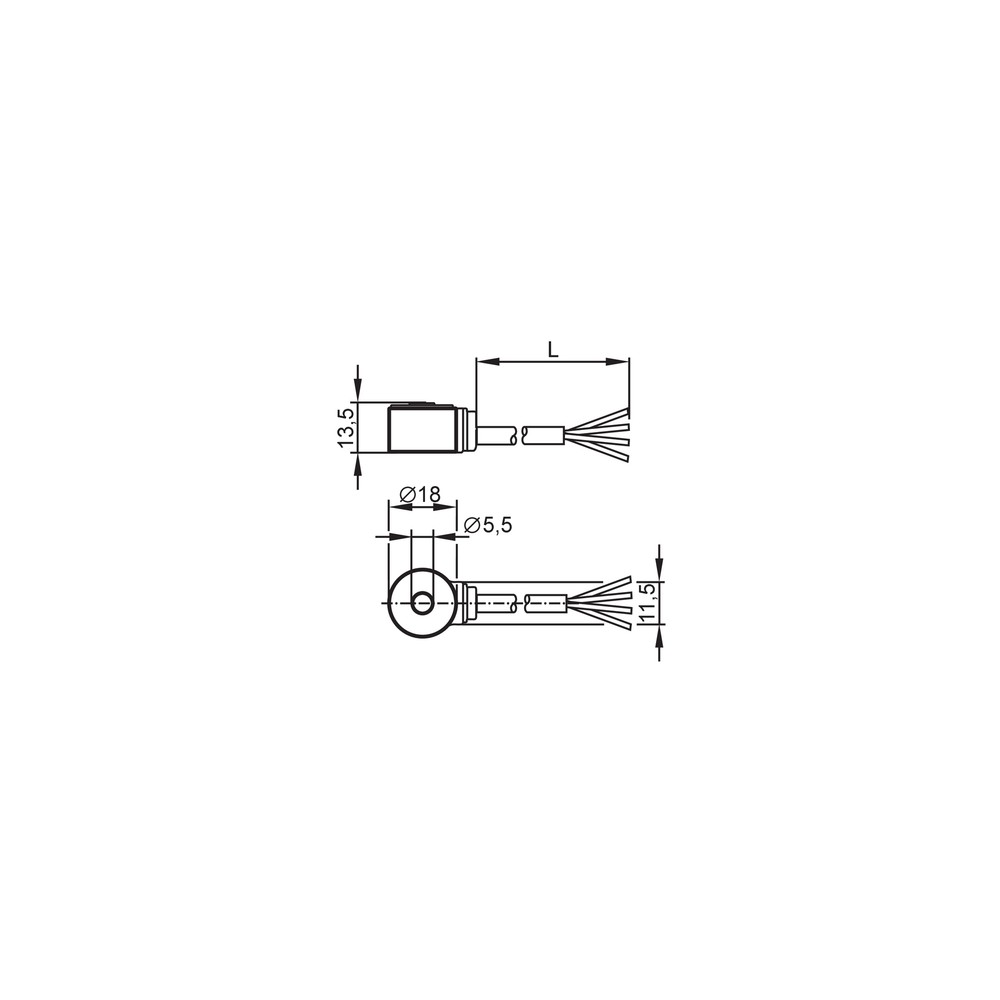

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência total de sinal de saída (0 mA/V).	Dano no condutor de ligação ou conexão solta.	Verifique a integridade física do cabo e a continuidade das conexões elétricas.
Leituras de vibração inconsistentes ou ruído excessivo.	Fixação mecânica inadequada do sensor.	Assegure que o sensor esteja fixado firmemente à estrutura, sem folgas.
Desvio nas medições ou falha intermitente.	Operação acima da faixa de temperatura permitida (-20...80 °C).	Meça a temperatura ambiente na carcaça do sensor durante o funcionamento.
Sinal com oscilações anômalas (ruído de alta frequência).	Interferência eletromagnética no sinal analógico.	Verifique o isolamento e a blindagem dos cabos de sinal analógico.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico VSA004 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de aceleração VSA004 da IFM?

O VSA004 é um sensor de aceleração analógico de 1 eixo projetado para monitoramento de vibração industrial. Ele mede vibrações em uma faixa de -25 a 25 g.

Para que serve este sensor e o que ele acompanha?

Este sensor é indicado para monitoramento contínuo de vibração em máquinas e equipamentos, auxiliando na manutenção preditiva. Ele acompanha condutor de ligação integrado.

Existem restrições de temperatura ou aplicação para este sensor?

O produto não é adequado para medições de vibração em ambientes com temperaturas superiores a 80 °C. Também não deve ser utilizado em aplicações que exijam mais de 1 eixo de medição ou protocolos de comunicação digital, pois sua saída é estritamente analógica.

Posso usar este sensor em qualquer ambiente industrial?

Este sensor é projetado para vibrações mecânicas em um eixo e não possui compatibilidade com fluidos corrosivos agressivos que não sejam suportados pelo invólucro IP67. Verifique sempre a compatibilidade química da carcaça antes da instalação.

Como diagnosticar uma possível falha no sensor?

Sintomas de falha incluem leituras instáveis ou sinal de saída nulo. A causa provável pode ser rompimento no condutor de ligação ou interferência eletromagnética.

O que verificar antes de solicitar a troca do sensor?

Verifique a continuidade elétrica do condutor de ligação e a integridade da conexão. Se o sinal analógico estiver ausente, confirme se a tensão de alimentação está dentro dos parâmetros operacionais.

Devo escolher este modelo analógico ou uma versão digital?

Este sensor analógico é ideal para sistemas de monitoramento simples. Alternativas com saída digital (como IO-Link) são recomendadas apenas se você precisar de diagnóstico avançado ou configuração remota.

O sensor é vendido como kit ou peça única?

Este é um item unitário, fornecido como um sensor completo pronto para instalação. Não é necessário comprar componentes adicionais de montagem a menos que o suporte físico da máquina exija adaptadores específicos.

Quais os cuidados principais na instalação?

A instalação requer fixação firme no ponto de medição para evitar ressonâncias que possam falsear os dados de aceleração. Utilize o desenho dimensional para garantir o alinhamento correto com o eixo de vibração da máquina.

Qual a proteção ambiental deste sensor?

O sensor possui grau de proteção IP67, o que significa proteção total contra poeira e submersão temporária em água. Mantenha o condutor de ligação longe de fontes de calor extremo acima de 80 °C.

GLOSSÁRIO TÉCNICO

Aceleração (Ref.: Faixa de medição)

Grandeza vetorial medida em 'g', indicando a variação da velocidade da vibração no tempo.

IP67 (Ref.: Grau de proteção)

Classificação de proteção contra ingresso de sólidos (poeira) e líquidos (imersão temporária em água).

Analógico (Ref.: Sinal de saída)

Tipo de sinal contínuo, onde a grandeza medida é convertida em uma corrente ou tensão proporcional.

Faixa de frequência (Ref.: Faixa de frequência)

O espectro de vibrações (1 a 10000 Hz) que o sensor é capaz de detectar com precisão.

Eixo de medição (Ref.: Eixos de medição)

Direção espacial na qual o sensor captura as oscilações mecânicas.
