Sensor de Vibração IFM VNB001

Pré-visualizar: VNB001 IFM - Sensor de Vibrações IFM Monitoramento de Máquinas USB, 2-1000Hz, IP67

VNB001 IFM - Sensor de Vibrações IFM Monitoramento de Máquinas USB, 2-1000Hz, IP67

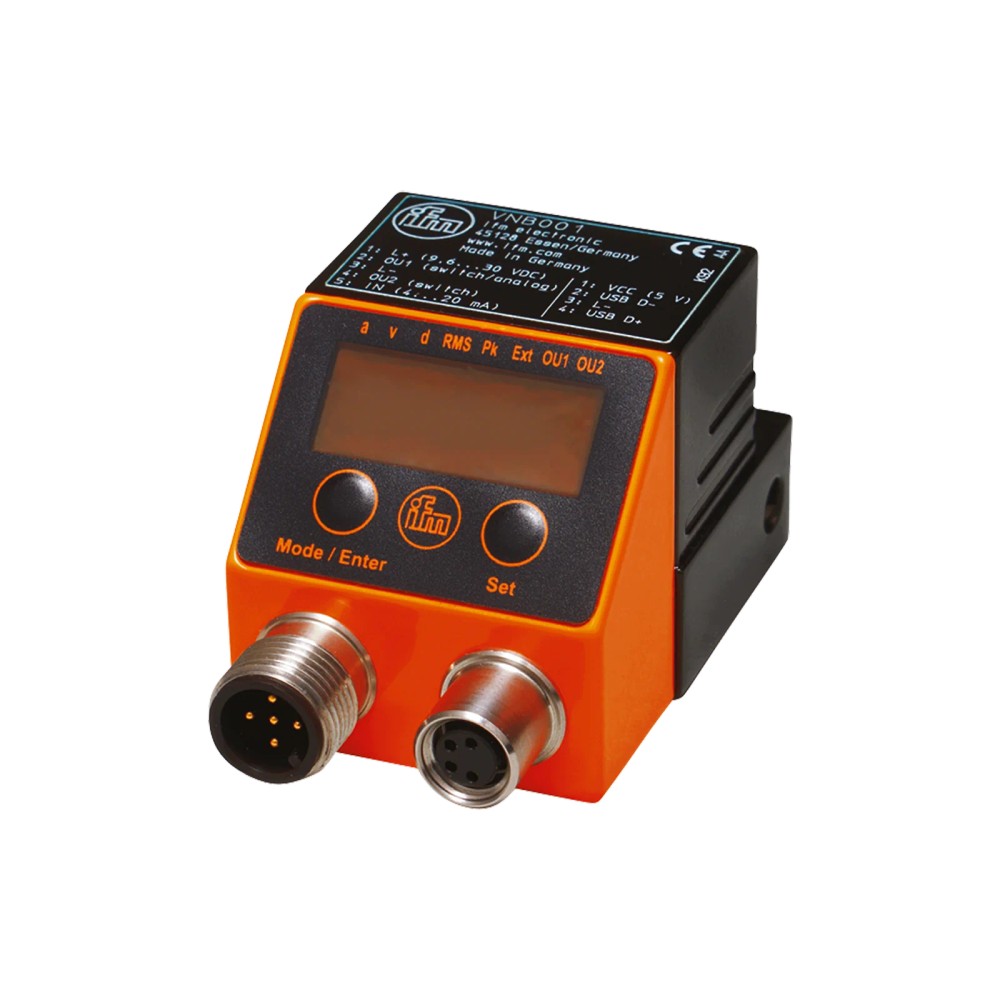

Imagem meramente ilustrativa

R$ 5.376,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VNB001
EAN: 4021179268011
NCM do produto: 90318099

Destaques do Produto Faixa de frequência...mais

Fechar menu

Saiba mais sobre: "VNB001 IFM - Sensor de Vibrações IFM Monitoramento de Máquinas USB, 2-1000Hz, IP67"

Destaques do Produto

Faixa de frequência

2…1000 Hz

Eixos de medição

Interface de comunicação

USB

Alimentação

9,6…30 V DC ou através de USB

Conexão de processo

1 x M12, codificação A

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vibrações IFM VNB001 para Monitoramento de Máquinas, USB, 2…1000 Hz, IP67

O IFM VNB001 é um sensor de vibrações para monitoramento de condição em máquinas e instalações, conforme ISO 10816. Mede vibração em um eixo, na faixa de frequência de 2…1000 Hz, e disponibiliza interface USB e memória interna para registros. Possui saídas configuráveis e grau de proteção IP67. A faixa de vibração indicada é 0…500 mm/s, dependente da frequência.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	VNB001
Tipo	Sensor de vibrações para monitoramento de condição
Faixa de frequência	2…1000 Hz
Faixa de vibração	0…500 mm/s; depende da frequência de vibração
Eixos de medição	1
Interface	USB
Memória interna	686.774 registros; memória cíclica FIFO
Alimentação	9,6…30 V DC ou através de USB
Grau de proteção	IP67
Conexões	Processo: 1 x M12; USB: 1 x M8; ambas codificação A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vibração em máquinas e instalações conforme ISO 10816, quando a faixa de frequência de 2…1000 Hz e a medição em um eixo atendem à aplicação.
Aplicações que precisam registrar dados na memória interna e acessar o sensor por interface USB.
Instalações em que as conexões M12 para processo e M8 para USB correspondam às interfaces previstas.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa de frequência de 2…1000 Hz.
Aplicações que exijam mais de um eixo de medição.
Aplicações cuja vibração esperada exceda a faixa indicada de 0…500 mm/s, considerando que o limite depende da frequência.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: monitoramento de vibração em máquinas e instalações conforme ISO 10816.
Uso em sistemas que necessitam registrar dados localmente na memória interna e acessá-los por USB; o intervalo de armazenamento informado é de 5 min.
Possibilidade de uso em ambientes cuja temperatura ambiente esteja entre -30…60 °C e que requeiram grau de proteção IP67, respeitando as condições de instalação e operação do fabricante.
A medição é limitada a um eixo, frequência de 2…1000 Hz e faixa de vibração de 0…500 mm/s, dependente da frequência. Verifique esses limites para a aplicação específica.

COMO ESCOLHER

Antes de comprar o Sensor de Vibrações IFM VNB001 para Monitoramento de Máquinas, USB, 2…1000 Hz, IP67, verifique estes pontos:

Escolha o VNB001 quando

A aplicação requer monitoramento de vibrações conforme ISO 10816, medição em um eixo, frequência dentro de 2…1000 Hz e registro ou acesso de dados por USB.

Avalie outra configuração quando

O projeto exigir frequência fora de 2…1000 Hz, medição multieixo ou vibração acima de 0…500 mm/s. Confirme também a dependência entre faixa de vibração e frequência no datasheet antes de dimensionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de vibrações	Categoria funcional informada na ficha.
Aplicação	Sensor de vibração conforme ISO 10816	Referência de aplicação indicada pelo fabricante.
Categoria	Monitoramento de condição	Uso destinado ao acompanhamento da condição de máquinas.
Princípio de medida	Capacitivo	Princípio de medição especificado.
Modelo do sensor	Sensor de aceleração micromecânica	Tecnologia indicada na ficha do produto.

Medição e desempenho
Faixa de frequência	2…1000 Hz	Faixa de frequência declarada para o sensor.
Vibração da área de medição	0…500 mm/s	A faixa depende da frequência de vibração.
Número de eixos de medição	1	Medição em um eixo.
Erro de medição	± 3% do valor final	Erro informado em relação ao valor final.
Método de medição de fábrica	RMS	Configuração de fábrica informada.
Unidade de fábrica	mm/s	Unidade de medição definida na configuração de fábrica.
Faixa de frequência de fábrica	10…1000 Hz	Configuração de fábrica; distinta da faixa de frequência geral indicada para o produto.
Ponto de comutação do alarme prévio de fábrica	2,8 mm/s	Valor de ajuste de fábrica.
Ponto de comutação do alarme principal de fábrica	4,5 mm/s	Valor de ajuste de fábrica.
Saída de comutação de fábrica	Normalmente fechado	Configuração de fábrica informada.

Alimentação e consumo
Tensão de operação	9,6…30 V DC ou através de USB	Modos de alimentação especificados.
Consumo de corrente	< 70 mA	Limite de consumo indicado.
Classe de proteção elétrica	III	Classe informada na ficha.

Entradas e saídas
Quantidade total de entradas e saídas	3, configuráveis	Total de entradas e saídas configuráveis declarado.
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Quantidade de entradas analógicas	1	Número de entradas analógicas informado.
Sinal de saída	Sinal de comutação e sinal analógico	Tipos de sinal declarados.
Corrente da saída analógica	4…22 mA	Faixa de corrente informada para a saída analógica.
Corrente da entrada analógica	4…20 mA	Faixa de corrente informada para a entrada analógica.
Corrente de saída mínima	100 mA	Valor mínimo indicado para a corrente de saída.
Carga máxima	9,6…17 V: 150 Ω; 17…30 V: 500 Ω	Carga máxima dependente da tensão de operação.
Queda de tensão máxima da saída de comutação DC	2 V	Limite indicado para a saída de comutação DC.
Proteção contra sobrecarga	Sim	Proteção declarada para as saídas.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.

Interfaces e armazenamento
Interface de comunicação	USB	Interface especificada; a ficha não identifica outros protocolos de comunicação.
Conexão elétrica USB	1 x M8, codificação A	Conector indicado para a interface USB.
Conexão elétrica de processo	1 x M12, codificação A	Conector de processo informado.
Tamanho da memória	686.774 registros	Capacidade de armazenamento indicada.
Memória histórica	Sim	A ficha informa armazenamento histórico.
Local de armazenamento	Interna	Os dados são armazenados no sensor.
Versão da memória de dados	Memória cíclica; FIFO	A gravação cíclica segue a organização FIFO informada.
Intervalo de armazenamento	5 min	Intervalo de armazenamento informado.
Clock de tempo real (RTC)	Sim; UTC, bateria armazenada	Relógio de tempo real com referência UTC conforme ficha.

Configuração e indicação
Elementos operacionais	2 botões	Quantidade de botões indicada.
Função de auto-teste	Sim	Recurso declarado pelo fabricante.
Indicação de estado	6 LEDs verdes; 1 LED amarelo para alarme prévio; 1 LED vermelho para alarme principal	Indicações visuais descritas na ficha.
Display de valores de medição	Display LED de 7 segmentos, 4 dígitos, vermelho/amarelo/verde	Tipo e formato do display informados.

Condições ambientais e proteção
Temperatura ambiente	-30…60 °C	Faixa de operação ambiente declarada.
Temperatura de armazenamento	-30…85 °C	Faixa de armazenamento informada.
Grau de proteção	IP67	Grau de proteção declarado para o produto.
Resistência a choques	DIN EN 60068-2-27; 50 g, 11 ms, n=1000	Condição de ensaio de choque especificada.
EMC	EN 61000-4-2 ESD; EN 61000-4-3; EN 61000-4-4 Burst; EN 61000-4-6; EN 61000-6-4	Normas e ensaios EMC listados na ficha.

Dados mecânicos e montagem
Dimensões	36 x 37,6 x 62,4 mm	Dimensões externas informadas.
Peso	227,8 g	Peso indicado na ficha do catálogo.
Material do invólucro	Zinco moldado sob pressão niquelado	Material declarado para o invólucro.
Tipo de montagem	Kit de montagem M5/M8	Tipo de montagem indicado.
Torque máximo de aperto	7 Nm	Limite de aperto especificado.
Material incluído	Arruela da mola, parafuso e adaptador 1 x (M8/M5)	Componentes listados como material incluído.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados de identificação e confiabilidade
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part Number	VNB001	Código de identificação do produto.
GTIN	4021179268011	Identificador comercial informado.
MTTF	148 anos	Valor informado no conjunto de dados do catálogo.

COMPATIBILIDADE

Comunicação

• Interface de comunicação USB; conexão elétrica USB por 1 x M8, codificação A.

• A ficha não informa protocolo industrial de rede; não presumir compatibilidade com protocolos não especificados.

Conexões

Elétrica Alimentação de 9,6…30 V DC ou através de USB. Conexão elétrica USB: 1 x M8, codificação A. A ficha também informa conexão de processo 1 x M12, codificação A; consulte o datasheet para atribuição de pinos e ligação das saídas.

Processo 1 x M12, codificação A. Para montagem, a ficha indica kit M5/M8 e inclui adaptador M8/M5; confirme a interface mecânica da máquina e o desenho dimensional. A compatibilidade mecânica não substitui a verificação das conexões elétricas.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina ou instalação com medição de vibração em um eixo dentro de 2…1000 Hz	✓	Corresponde à faixa de frequência e ao número de eixos informados para o VNB001.
Aplicação que requer registro local e acesso por USB	✓	O sensor dispõe de memória interna e interface USB.
Sistema que exige medição em mais de um eixo	✗	A ficha especifica um eixo de medição.
Aplicação com frequência de vibração fora de 2…1000 Hz	✗	A frequência requerida fica fora da faixa especificada.
Integração com protocolo industrial diferente de USB	✗	A ficha informa USB, mas não especifica outro protocolo de comunicação.

INSTALAÇÃO

Como instalar o Sensor de Vibrações IFM VNB001 para Monitoramento de Máquinas, USB, 2…1000 Hz, IP67

Confirme que a faixa de frequência, o eixo de medição e a vibração esperada estão dentro dos limites especificados para a aplicação.
Verifique no desenho dimensional o espaço disponível e a posição de montagem antes de fixar o sensor.
Utilize o kit de montagem indicado na ficha e confirme a correspondência mecânica entre o ponto de instalação e o adaptador M8/M5 incluído.
Instale o sensor na conexão prevista e não exceda o torque máximo de aperto de 7 Nm.
Conecte a alimentação de 9,6…30 V DC ou utilize a alimentação através de USB, conforme a configuração prevista.
Conecte a interface USB pela conexão M8 codificação A e consulte o datasheet para detalhes de pinagem e ligação das entradas e saídas.

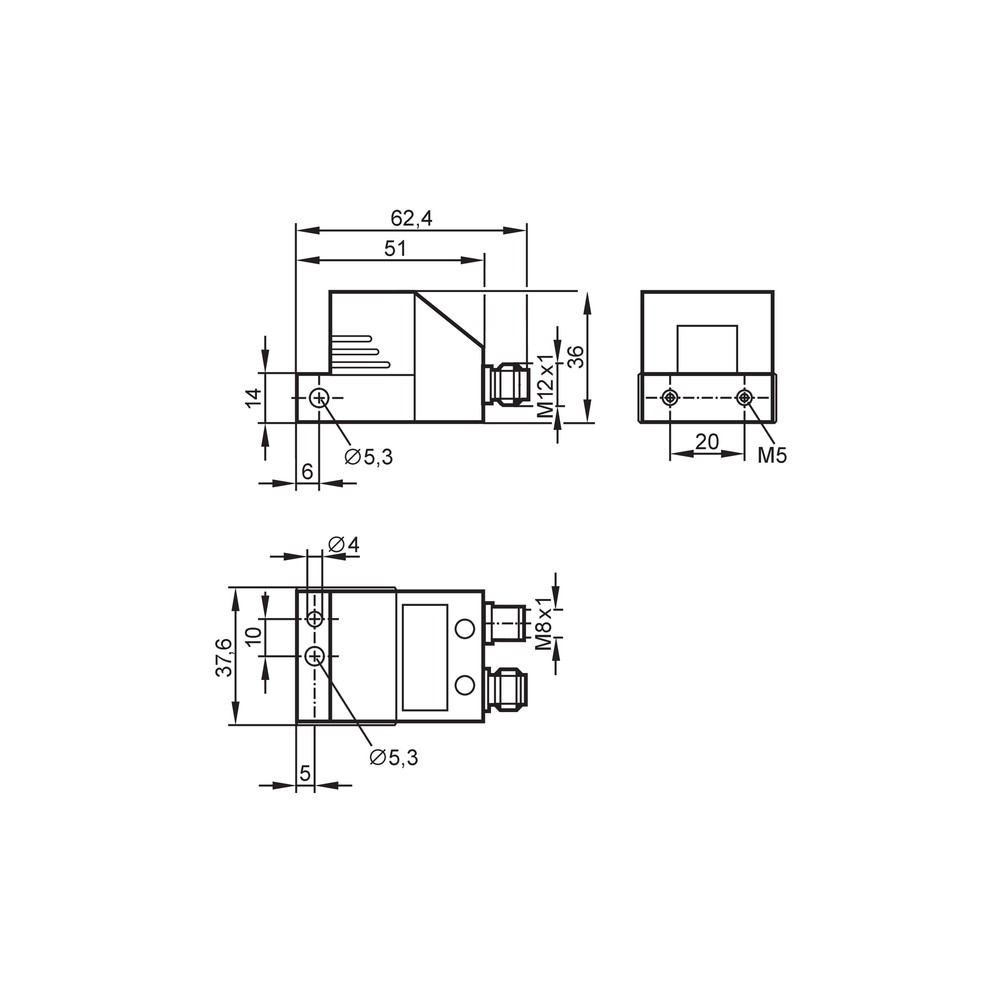

Desenho Dimensional

ACESSÓRIOS

Arruela da mola
Parafuso
Adaptador 1 x (M8/M5)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há registro de dados no período esperado.	O armazenamento pode não estar configurado ou o intervalo de gravação pode não corresponder à expectativa; a ficha informa intervalo de 5 min e memória cíclica FIFO.	Confira a configuração de armazenamento e o intervalo no sensor, além de verificar o acesso aos dados pela interface USB.
O valor de vibração não corresponde ao esperado na aplicação.	A frequência analisada ou a vibração medida pode estar fora da faixa aplicável; a faixa de vibração depende da frequência.	Compare frequência e valor medido com as faixas de 2…1000 Hz e 0…500 mm/s e consulte o datasheet para a relação entre elas.
A saída analógica ou de comutação não apresenta o comportamento esperado.	Ligação, configuração das saídas ou carga conectada podem não corresponder às especificações elétricas.	Verifique a configuração de fábrica, a alimentação, a carga máxima aplicável à tensão e as conexões conforme o datasheet.
O sensor não comunica por USB.	Conexão incorreta, cabo ou interface M8 incompatível com a conexão USB especificada.	Confira se a conexão utilizada é USB por M8 codificação A e verifique alimentação e conexão segundo o datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM VNB001 em português (Datasheet) Desenho em escala do VNB001 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM VNB001 e para quem ele serve?

É um sensor de vibrações para monitoramento de condição em máquinas e instalações conforme ISO 10816. Serve para aplicações compatíveis com medição em um eixo e com as faixas especificadas.

O VNB001 tem memória interna e como acesso os dados?

Sim. Ele tem memória interna e interface de comunicação USB; a ficha informa armazenamento cíclico FIFO.

O que vem junto com o sensor?

A ficha lista uma arruela da mola, um parafuso e um adaptador 1 x (M8/M5).

Ele serve para medir vibração fora de 2…1000 Hz?

Não, a faixa de frequência especificada é 2…1000 Hz. Para frequências fora dessa faixa, selecione um sensor cuja especificação cubra a aplicação.

Posso usar o VNB001 para medir em vários eixos?

Não para uma medição que exija mais de um eixo: a ficha especifica um eixo de medição.

O sensor não registra dados; preciso trocar a peça?

Não necessariamente. Antes de substituir, verifique a configuração de armazenamento, o intervalo de gravação informado de 5 min e a conexão USB.

A leitura de vibração está diferente da esperada; o que devo conferir?

Confira a frequência da aplicação e a faixa de vibração, pois o limite de 0…500 mm/s depende da frequência. Verifique também a montagem e as condições indicadas no datasheet.

É melhor comprar o sensor completo ou apenas o adaptador?

A ficha identifica o VNB001 como sensor e lista arruela da mola, parafuso e adaptador M8/M5 como material incluído. Ela não especifica a venda avulsa desses componentes; confirme a disponibilidade separadamente com o fornecedor.

O que devo conferir antes de instalar o VNB001?

Confirme a conexão de processo M12, a montagem mecânica indicada e os limites da aplicação. Não ultrapasse o torque máximo de aperto de 7 Nm.

A conexão USB é a mesma que a conexão de processo?

Não. A ficha especifica USB por 1 x M8 codificação A e conexão de processo por 1 x M12 codificação A; confirme a pinagem no datasheet antes de ligar.

GLOSSÁRIO TÉCNICO

RMS

Método de medição indicado na configuração de fábrica do sensor. (Ref.: método de medição de fábrica: RMS)

FIFO

Organização de memória cíclica em que os registros seguem a ordem de entrada, conforme indicação da ficha. (Ref.: versão da memória de dados: memória cíclica; FIFO)

IP67

Grau de proteção declarado para o invólucro do produto. (Ref.: grau de proteção: IP67)

RTC

Relógio de tempo real indicado para referência temporal dos registros; a ficha especifica UTC e bateria armazenada. (Ref.: Clock de tempo real)

ISO 10816

Referência normativa associada pelo fabricante à aplicação de monitoramento de vibração do sensor. (Ref.: aplicação conforme ISO 10816)
