Sensor de Vibração IFM VMB301

Pré-visualizar: VMB301 IFM - Sensor de Vibração IFM Monitoramento de Condições 3 Eixos CANopen

VMB301 IFM - Sensor de Vibração IFM Monitoramento de Condições 3 Eixos CANopen

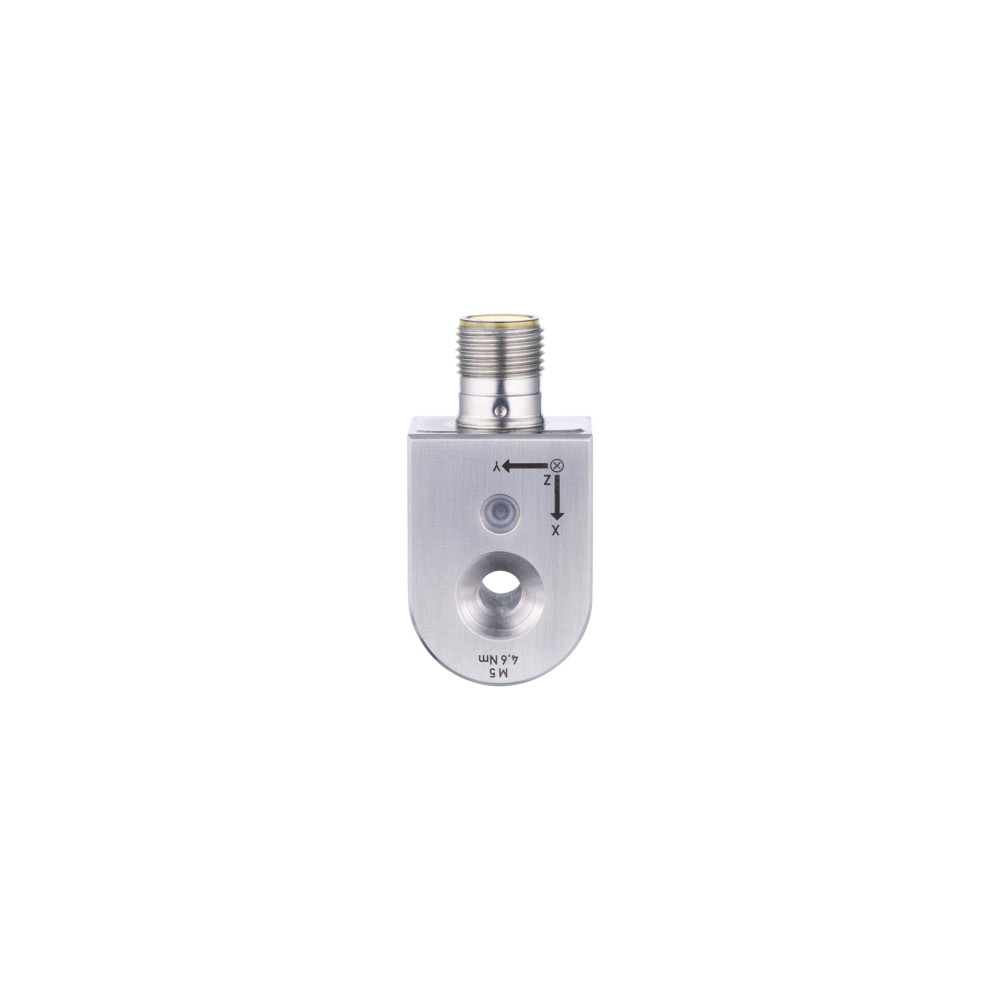

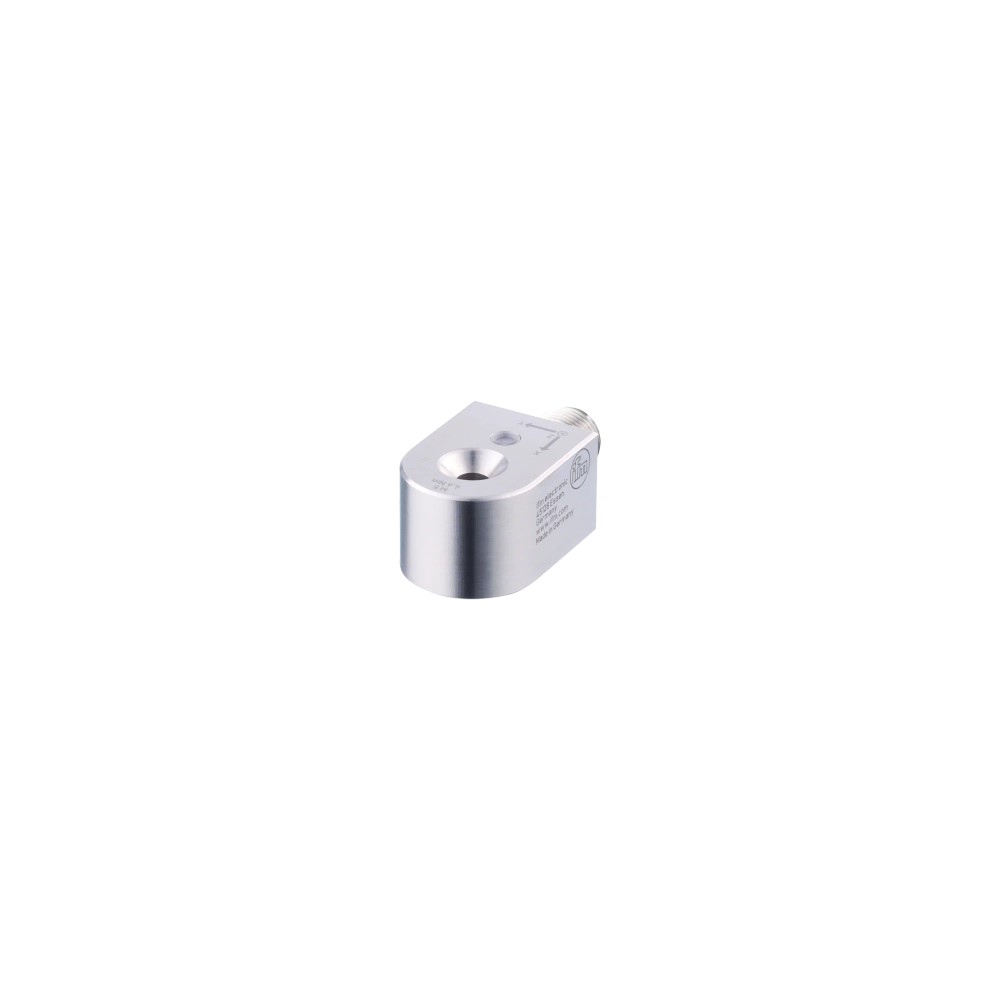

Imagem meramente ilustrativa

R$ 4.027,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VMB301
NCM do produto: 90318099

Destaques do Produto Protocolo CANopen...mais

Fechar menu

Saiba mais sobre: "VMB301 IFM - Sensor de Vibração IFM Monitoramento de Condições 3 Eixos CANopen"

Destaques do Produto

Protocolo

CANopen

Número de Eixos

Faixa de Medição

60g / 320mm/s

Grau de Proteção

IP6K9K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o VMB301 IFM - Sensor de Vibração IFM Monitoramento de Condições 3 Eixos CANopen

O VMB301 é um sensor MEMS de alta performance para monitoramento de vibração triaxial em máquinas móveis. Ele oferece diagnóstico preciso de desbalanceamento e rolamentos até 7500 Hz. Equipado com interface CANopen e carcaça em aço inoxidável, garante durabilidade sob condições severas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	VMB301
Protocolo	CANopen
Eixos	3
Proteção	IP6K7/8/9K
Temperatura	-40...80 °C
Material	Aço Inoxidável
MTTF	403 anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de condições em máquinas móveis (construção civil, agricultura).
Análise de desbalanceamento em eixos rotativos.
Diagnóstico de rolamentos (Bearing Scout).

⚠ Considere outro se precisa de:

Aplicações com vibrações excedendo 60g de pico constante.
Montagem em superfícies não planas ou com deflexão estrutural elevada que mascare a medição.
Instalações onde a resistência de terminação CAN não pode ser configurada conforme norma ISO 11898.

APLICAÇÕES E USO

Monitoramento de vibração em motores de tração de veículos fora de estrada.
Diagnóstico de fadiga em rolamentos de máquinas industriais.
Detecção de desbalanceamento em eixos de transmissão.
Integração em sistemas telemáticos de máquinas móveis via CANopen.

COMO ESCOLHER

Antes de comprar o VMB301 IFM - Sensor de Vibração IFM Monitoramento de Condições 3 Eixos CANopen, verifique estes pontos:

Quando escolher o VMB301

Utilize este sensor se sua aplicação exige integração direta via barramento CANopen em ambientes agressivos (limpeza, umidade) com necessidade de análise de vibração triaxial.

Quando buscar outra alternativa

Se o seu sistema de controle não suportar o protocolo CANopen ou se a aplicação exigir saída analógica (4-20mA/0-10V), o VMB301 não é compatível; verifique a linha de sensores analógicos ifm.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de frequência	1...7500 Hz	Faixa de operação dinâmica do sensor
Número de eixos	3	Capacidade de detecção triaxial
Vibração (g)	0...60 g	Limite superior de aceleração
Vibração (mm/s)	0...320 mm/s	Limite de velocidade rms

Dados Elétricos
Interface	CANopen	Protocolo de comunicação industrial
Tensão de operação	8...32 V DC	Faixa de alimentação elétrica
Consumo	< 50 mA	Corrente de operação

Dados Mecânicos
Material	Aço Inoxidável 1.4404	Resistência à corrosão
Grau de Proteção	IP6K7, IP6K8, IP6K9K	Vedação contra líquidos e pó
Torque de aperto	4,6 Nm	Torque para instalação correta

COMPATIBILIDADE

Comunicação

• CANopen

• CAN 2.0 A/B

Conexões

Elétrica M12; codificação: A; 5 polos

Processo Montagem roscada (M5)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquinas móveis	✓	Resistência a vibrações (DIN EN 60068-2-6) e proteção IP6K9K adequadas.
Redes com protocolo IO-Link	✗	O sensor utiliza exclusivamente protocolo CANopen.

INSTALAÇÃO

Como instalar o VMB301 IFM - Sensor de Vibração IFM Monitoramento de Condições 3 Eixos CANopen

Limpe a superfície de montagem para garantir contato total.
Posicione o sensor e insira o parafuso M5 incluso.
Aperte o parafuso com chave dinamométrica a 4,6 Nm.
Conecte o cabo M12 de 5 pinos ao sensor.
Configure o Node ID via software CANopen.
Verifique o status do LED (Verde indica modo operacional).

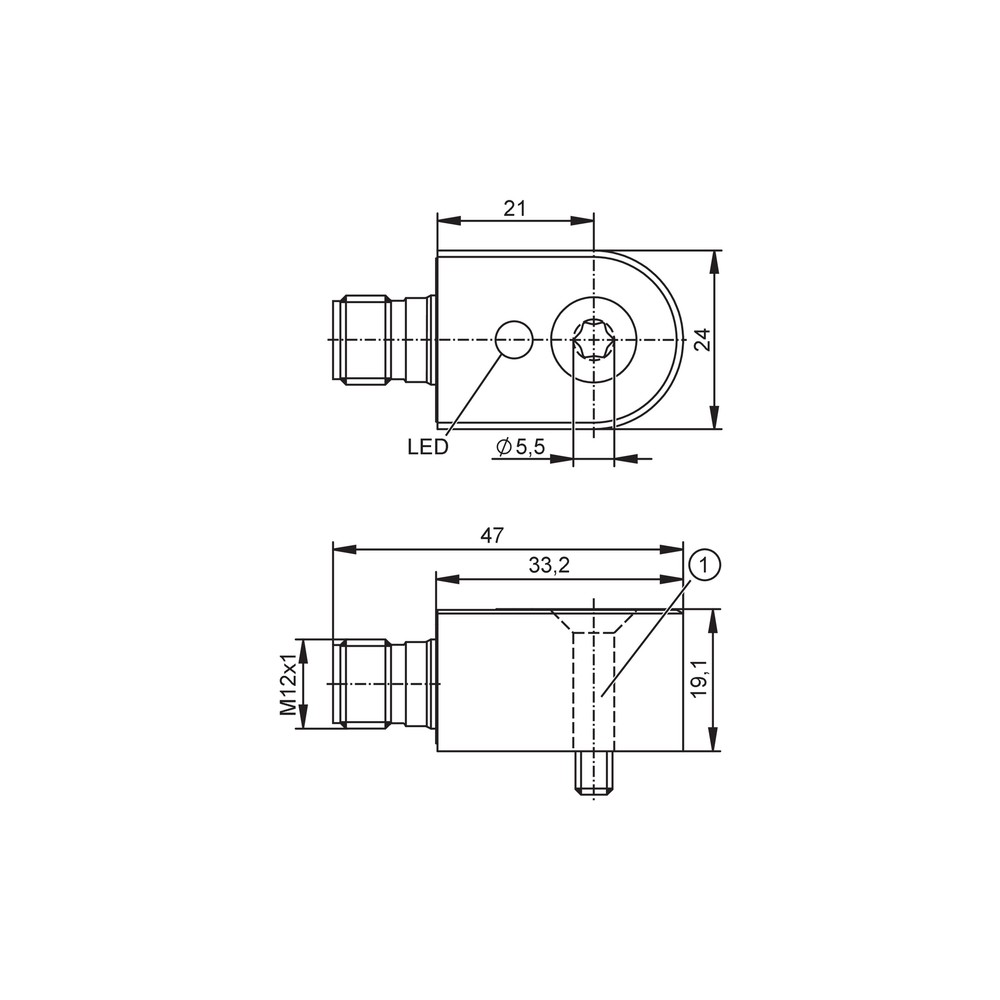

Desenho Dimensional Pinagem

ACESSÓRIOS

Parafuso de montagem M5 x 25 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não é reconhecido no barramento.	Configuração incorreta do Node ID na rede CAN.	Verificar se o Node ID (1-127) não está em conflito com outros dispositivos.
Dados corrompidos ou erros de transmissão.	Falha na terminação do barramento CAN.	Confirmar se a resistência de 120 Ohms está ativa no fim da linha.
Leituras imprecisas ou ruído mecânico elevado.	Torque de montagem fora de especificação.	Aplicar exatamente 4,6 Nm no parafuso de montagem.
Sensor inoperante.	Inversão de polaridade.	Checar a pinagem do conector M12 de 5 pinos conforme manual.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial VMB301 (Datasheet) Desenho em Escala do Sensor (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o sensor VMB301?

O VMB301 é um sensor de vibração MEMS de 3 eixos projetado para monitoramento de condições em máquinas móveis, utilizando interface CANopen para transmissão de dados.

O que acompanha o produto na embalagem?

Ele inclui o sensor principal e um parafuso de montagem (M5 x 25 mm). Cabos de conexão M12 devem ser adquiridos separadamente.

Este sensor pode ser usado em dispositivos de áudio ou automação residencial?

Não, este sensor foi desenvolvido especificamente para aplicações móveis e monitoramento de vibração industrial; não é adequado para aplicações de áudio ou dispositivos de consumo doméstico.

O VMB301 é compatível com protocolos de comunicação analógica?

Não, o protocolo é CANopen (CAN 2.0 A/B). Para outros protocolos como IO-Link ou analógico, outros modelos da linha ifm devem ser consultados.

O que fazer se o sensor não aparecer na rede CANopen?

O sintoma típico é a perda de dados no barramento CAN. A causa provável é a ausência de resistência de terminação de 120 Ohms ou erro no Node ID; verifique a configuração de rede e o hardware de terminação.

O que indica o LED vermelho no corpo do sensor?

A sinalização de erro ocorre pelo LED vermelho fixo ou piscante. Verifique o manual técnico quanto aos códigos de erro específicos e a tensão de alimentação (8...32V DC).

Este sensor é melhor que um acelerômetro piezoelétrico padrão?

Este produto utiliza tecnologia MEMS para análise de vibração e rolamentos, sendo mais robusto para aplicações móveis do que acelerômetros piezoelétricos genéricos.

Devo escolher o VMB301 ou um sensor analógico para meu projeto?

Para monitoramento contínuo de máquinas móveis com integração direta ao barramento da máquina, o VMB301 é a opção recomendada devido à robustez IP6K9K e protocolo CANopen.

Qual o torque recomendado para a instalação do sensor?

A montagem deve ser feita via parafuso roscado. O torque de aperto deve ser exatamente 4,6 Nm para garantir a transmissão precisa das vibrações sem danos à carcaça.

Como funciona a garantia e o faturamento deste componente?

A ifm garante a procedência do material e a conformidade das especificações. A emissão da nota fiscal é realizada diretamente pelo fabricante.

GLOSSÁRIO TÉCNICO

MEMS

Sistemas Microeletromecânicos. Tecnologia de micro-sensores utilizada para detecção precisa de vibração (Ref.: modelo do sensor).

CANopen

Protocolo de comunicação baseado em CAN, amplamente utilizado em automação industrial e máquinas móveis (Ref.: interface de comunicação).

IP6K9K

Classificação de proteção contra alta pressão e temperatura, essencial para equipamentos expostos a lavagem industrial (Ref.: grau de proteção).

Bearing Scout

Algoritmo de análise para diagnóstico de rolamentos embutido no sensor (Ref.: analise_de_rolamento_bearingscout).

Node ID

Identificador único do dispositivo em uma rede CANopen, configurável de 1 a 127 (Ref.: node_id).
