Monitor de Vibrações ifm VKV022

Pré-visualizar: VKV022 IFM - Monitor de Vibrações ifm Monitoramento de condição 0-50 mm/s PNP IP67

VKV022 IFM - Monitor de Vibrações ifm Monitoramento de condição 0-50 mm/s PNP IP67

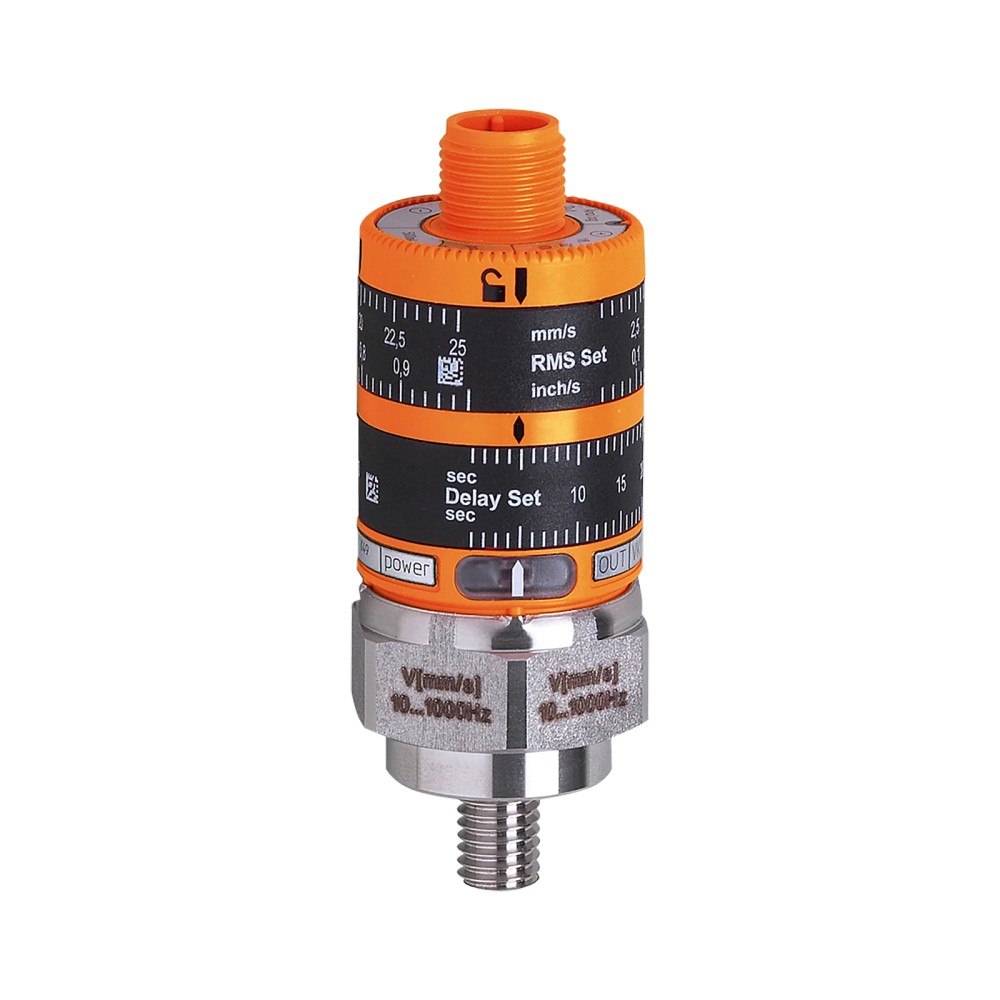

Imagem meramente ilustrativa

R$ 2.413,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: VKV022
EAN: 4021179258999
NCM do produto: 90318099

Destaques do Produto Faixa de vibração...mais

Fechar menu

Saiba mais sobre: "VKV022 IFM - Monitor de Vibrações ifm Monitoramento de condição 0-50 mm/s PNP IP67"

Destaques do Produto

Faixa de vibração

0...50 mm/s RMS

Saída de comutação

PNP, normalmente fechada

Saída analógica

4...20 mA

Alimentação

18...32 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Montagem

M8 x 1,25

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Monitor de vibrações ifm VKV022, monitoramento de condição, 0...50 mm/s, PNP, IP67

O ifm VKV022 é um monitor de vibrações para monitoramento de condição de máquinas, com ajuste intuitivo do ponto de comutação. Mede vibração RMS de 0...50 mm/s em uma faixa de frequência de 10...1000 Hz e foi especificado para aplicação conforme DIN ISO 10816. Possui saída de comutação PNP normalmente fechada e saída analógica de 4...20 mA.

PRINCIPAIS ESPECIFICAÇÕES

Função	Monitoramento de vibrações e condição
Faixa de medição	0...50 mm/s RMS
Faixa de frequência	10...1000 Hz
Saídas	1 digital PNP, normalmente fechada; 1 analógica de 4...20 mA
Eixos de medição	1
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	18...32 V DC
Grau de proteção	IP67
Temperatura ambiente	-25...80 °C
Montagem e ajuste	Rosca M8 x 1,25; ajuste do ponto de comutação por anel

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vibração em máquinas dentro da faixa especificada de 0...50 mm/s RMS e 10...1000 Hz.
Aplicações de monitoramento de vibração referenciadas à DIN ISO 10816, com medição em um eixo.
Instalações que utilizem alimentação de 18...32 V DC e possam receber saída PNP normalmente fechada e sinal analógico de 4...20 mA.

⚠ Considere outro se precisa de:

Aplicações que exijam medição acima de 50 mm/s RMS, fora da faixa especificada.
Aplicações que exijam medição fora de 10...1000 Hz ou em mais de um eixo.
Entradas de controle incompatíveis com saída PNP normalmente fechada ou sinal analógico de 4...20 mA; confirme os requisitos da entrada antes da ligação.

APLICAÇÕES E USO

Aplicação declarada: monitoramento de vibração conforme referência DIN ISO 10816, usando a faixa de 0...50 mm/s RMS e frequência de 10...1000 Hz; a ficha não especifica tipos particulares de máquinas.
Possibilidade inferida: integração em monitoramento de condição de máquinas com entrada compatível com PNP normalmente fechado e sinal analógico de 4...20 mA. Validar faixa, montagem e critérios de alarme na aplicação.

COMO ESCOLHER

Antes de comprar o Monitor de vibrações ifm VKV022, monitoramento de condição, 0...50 mm/s, PNP, IP67, verifique estes pontos:

Escolha o VKV022 quando

A aplicação exigir monitoramento de vibração de 0...50 mm/s RMS, frequência entre 10...1000 Hz, medição em um eixo e disponibilidade de saída PNP normalmente fechada e analógica de 4...20 mA.

Verifique outra especificação quando

O processo exigir faixa de vibração, faixa de frequência ou número de eixos diferentes dos informados para este modelo. Consulte o datasheet do fabricante para validar a adequação antes de selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Identificação do fabricante informada no anúncio.
Modelo	VKV022	Código do produto.
SKU	VKV022	Identificação comercial do item.
GTIN	4021179258999	Identificador global do produto.
Função	Monitoramento de vibrações	Função declarada para monitoramento de condição.
Aplicação indicada	Monitor de vibração para DIN ISO 10816	Referência de aplicação informada na ficha; avaliar os requisitos específicos da máquina.
Modelo do sensor	Sistema microeletromecânico (MEMS)	Tecnologia de sensor declarada.

Medição
Vibração da área de medição	0...50 mm/s RMS	Faixa de medição especificada.
Faixa de frequência	10...1000 Hz	Faixa de frequência especificada para a medição.
Número de eixos de medição	1	Medição em um eixo.

Dados elétricos e alimentação
Tensão de operação	18...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo declarado pelo fabricante.
Classe de proteção elétrica	III	Classe de proteção especificada.
Proteção contra sobrecarga	Sim	Recurso de proteção informado na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado para a saída.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V	Ensaios e níveis de compatibilidade eletromagnética informados na ficha.

Entradas e saídas
Quantidade total de entradas e saídas	2	Total informado de canais de saída.
Quantidade de saídas digitais	1	Uma saída de comutação.
Quantidade de saídas analógicas	1	Uma saída analógica.
Função elétrica	PNP	Tipo elétrico da saída de comutação.
Saída de comutação	Normalmente fechada	Estado de saída especificado.
Corrente máxima constante da saída de comutação DC	500 mA	Limite de corrente constante informado.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo especificado para a saída de comutação.
Sinal da saída analógica	4...20 mA	Faixa de corrente de saída especificada.
Carga máxima	500 Ω	Carga máxima informada para a saída.

Precisão e desvios
Erro de medição	< ±3 % do valor final	Erro de medição declarado.
Desvio de linearidade	0,25 %	Desvio de linearidade informado na ficha.

Tempos de resposta
Tempo de resposta	1...60 s	Faixa de tempo de resposta especificada.

Interfaces e conexão elétrica
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conector elétrico especificado; consultar o datasheet para a atribuição dos pinos.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C; aplicação UL: < 80 °C	Limites de temperatura de operação informados.
Temperatura de armazenamento	-25...80 °C	Faixa de armazenamento declarada.
Grau de proteção	IP67	Grau de proteção especificado.
Resistência a choques	400 g	Valor declarado para resistência a choques.

Dados mecânicos e materiais
Tipo de montagem	M8 x 1,25	Rosca de montagem especificada.
Torque máximo de aperto	15 Nm	Limite máximo informado para o aperto.
Materiais	PBT, PC, FKM e aço inoxidável 1.4404 (316L)	Materiais informados para o produto.
Peso	115 g	Peso informado no conjunto de dados do produto.

Display e elementos de operação
Ajuste do ponto de comutação	Anel de ajuste	Ajuste intuitivo diretamente pelo elemento operacional.
Display em operação	LED verde	Indicação de operação especificada.
Status de chaveamento	LED amarelo	Indicação do estado de comutação especificada.
Escala disponível	Sim	Disponibilidade de escala informada na ficha.

Vida útil declarada
MTTF	510 anos	Valor de MTTF informado nos dados do produto; não representa uma garantia de vida útil individual.

COMPATIBILIDADE

Comunicação

• Saída digital de comutação PNP, normalmente fechada.

• Saída analógica de corrente de 4...20 mA.

• Não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 18...32 V DC. A compatibilidade elétrica depende de entradas capazes de receber PNP normalmente fechado e sinal analógico de 4...20 mA; consulte o esquema de ligação do fabricante para a pinagem.

Processo Montagem mecânica por rosca M8 x 1,25. Não é informada uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou sistema de aquisição compatível com saída PNP normalmente fechada e entrada analógica de 4...20 mA; alimentação de 18...32 V DC.	✓	Os tipos de saída e a faixa de alimentação correspondem aos dados especificados para o VKV022; confirme a pinagem no datasheet.
Instalação que requer medição de vibração entre 0...50 mm/s RMS e 10...1000 Hz em um eixo.	✓	Essas são a faixa de medição, a faixa de frequência e a quantidade de eixos informadas para o produto.
Aplicação que exige medição simultânea em mais de um eixo.	✗	O VKV022 é especificado com um eixo de medição.
Aplicação que exige valores de vibração acima de 50 mm/s RMS ou frequências fora de 10...1000 Hz.	✗	Esses requisitos excedem a faixa de medição ou a faixa de frequência especificada.

INSTALAÇÃO

Como instalar o Monitor de vibrações ifm VKV022, monitoramento de condição, 0...50 mm/s, PNP, IP67

Confirme que a faixa de medição e frequência do processo está dentro de 0...50 mm/s RMS e 10...1000 Hz.
Verifique que o ponto de montagem aceita rosca M8 x 1,25 e que a posição escolhida corresponde ao eixo que se deseja monitorar.
Instale mecanicamente respeitando o torque máximo de aperto especificado de 15 Nm.
Conecte o cabo ao conector M12, codificação A, de 4 contatos; confirme a pinagem no datasheet antes de energizar.
Alimente o sensor com 18...32 V DC e conecte as saídas às entradas compatíveis com PNP normalmente fechado e 4...20 mA, conforme o esquema do fabricante.
Ajuste o ponto de comutação pelo anel e verifique as indicações dos LEDs e os sinais recebidos pelo sistema de controle.

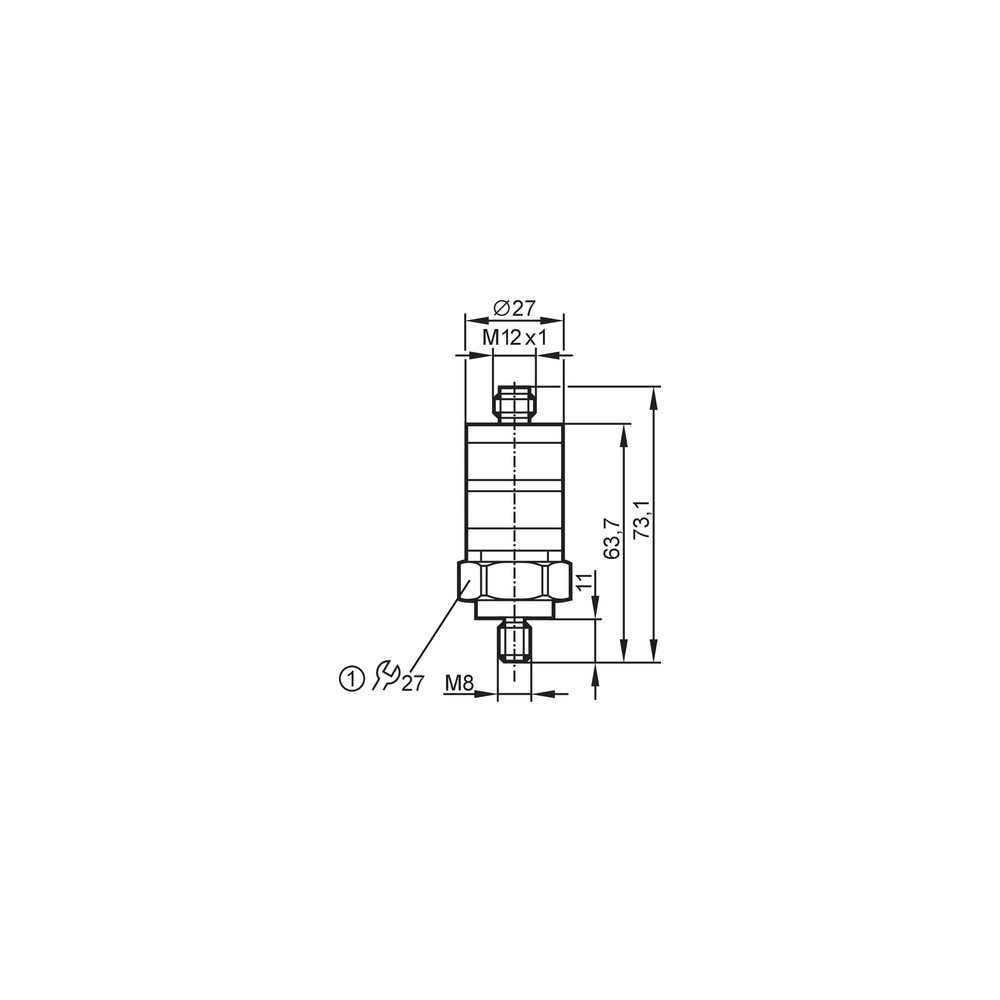

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída digital não muda de estado no valor esperado.	Ponto de comutação não ajustado para a condição da máquina ou ligação incompatível com a saída PNP normalmente fechada.	Confira o ajuste do anel, observe o LED amarelo de chaveamento e valide a ligação e a lógica da entrada no esquema do fabricante.
O controlador não recebe sinal analógico utilizável.	Entrada do controlador incompatível com 4...20 mA, carga superior ao limite de 500 Ω ou ligação incorreta.	Verifique a configuração da entrada, a carga total conectada e a fiação conforme o datasheet.
O sensor não apresenta indicação de operação.	Alimentação ausente ou fora da faixa de 18...32 V DC, ou conexão elétrica incorreta.	Meça a tensão no conector e confira a conexão M12 e a pinagem no datasheet.
A leitura não corresponde à condição de vibração esperada.	Condição de medição fora da faixa de 0...50 mm/s RMS ou 10...1000 Hz, ou instalação inadequada para o eixo monitorado.	Compare a condição medida com as faixas especificadas e confira a fixação M8 x 1,25, o eixo monitorado e o ajuste do ponto de comutação.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm VKV022 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o VKV022 e para que tipo de monitoramento serve?

É um monitor de vibrações da ifm para monitoramento de condição, com aplicação declarada para DIN ISO 10816. Mede em um eixo e oferece saída de comutação e saída analógica.

O que preciso ter no controlador para conectar esse sensor?

O sistema precisa fornecer 18...32 V DC e aceitar uma saída PNP normalmente fechada e um sinal analógico de 4...20 mA. Confira também a pinagem do conector M12 no datasheet.

O produto acompanha cabo ou outros acessórios?

A ficha fornecida não informa acessórios inclusos. O sensor tem conexão elétrica M12 de 4 contatos; confirme os itens incluídos no anúncio ou com o fornecedor.

Esse modelo serve se eu precisar medir vibração em dois eixos?

Não, a ficha especifica um eixo de medição. Para uma aplicação multieixo, selecione uma solução cuja documentação declare os eixos necessários.

Posso usar o VKV022 para vibrações acima de 50 mm/s RMS?

A ficha especifica uma faixa de 0...50 mm/s RMS, portanto valores acima desse limite ficam fora da faixa declarada. Não assuma desempenho nessa condição.

A saída é compatível com qualquer entrada digital de CLP?

Não necessariamente: a saída especificada é PNP normalmente fechada. Verifique se a entrada do CLP aceita esse tipo e essa lógica antes de fazer a ligação.

O LED acende, mas a saída de alarme não atua; o que verifico?

Confira o ajuste do ponto de comutação pelo anel e observe o LED amarelo de status. Em seguida, valide a lógica normalmente fechada e a compatibilidade da entrada com PNP.

O sinal de 4...20 mA está ausente ou instável; devo trocar o sensor?

Antes de trocar, confira a alimentação de 18...32 V DC, a fiação e se a carga conectada não excede 500 Ω. Verifique também se a entrada do controlador está configurada para sinal de corrente.

Como escolher entre o VKV022 e outro monitor de vibração?

Escolha o VKV022 quando os requisitos forem medição em um eixo, 0...50 mm/s RMS, 10...1000 Hz e saídas PNP normalmente fechada e 4...20 mA. Se algum desses requisitos diferir, compare as especificações documentadas de outro modelo.

Que cuidados devo tomar na instalação mecânica?

Use o ponto de montagem com rosca M8 x 1,25 e não exceda o torque máximo de 15 Nm. Consulte o desenho dimensional e o datasheet para orientar a montagem e a conexão elétrica.

GLOSSÁRIO TÉCNICO

RMS

Valor eficaz de uma grandeza variável; nesta ficha, identifica a forma de expressar a faixa de vibração.

PNP

Tipo de saída de comutação que fornece sinal positivo para uma entrada compatível; a lógica indicada para este modelo é normalmente fechada.

MEMS

Sistema microeletromecânico usado como modelo de sensor, conforme declarado na ficha.

IP67

Grau de proteção do invólucro informado pelo fabricante; não substitui a verificação das condições de instalação especificadas.

MTTF

Tempo médio até falha declarado como métrica estatística do produto; não equivale à vida útil garantida de cada unidade.
