Sensor Ultrassônico IFM UIT507 M30 IO-Link

Pré-visualizar: UIT507 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30 IO-Link 600-8000mm

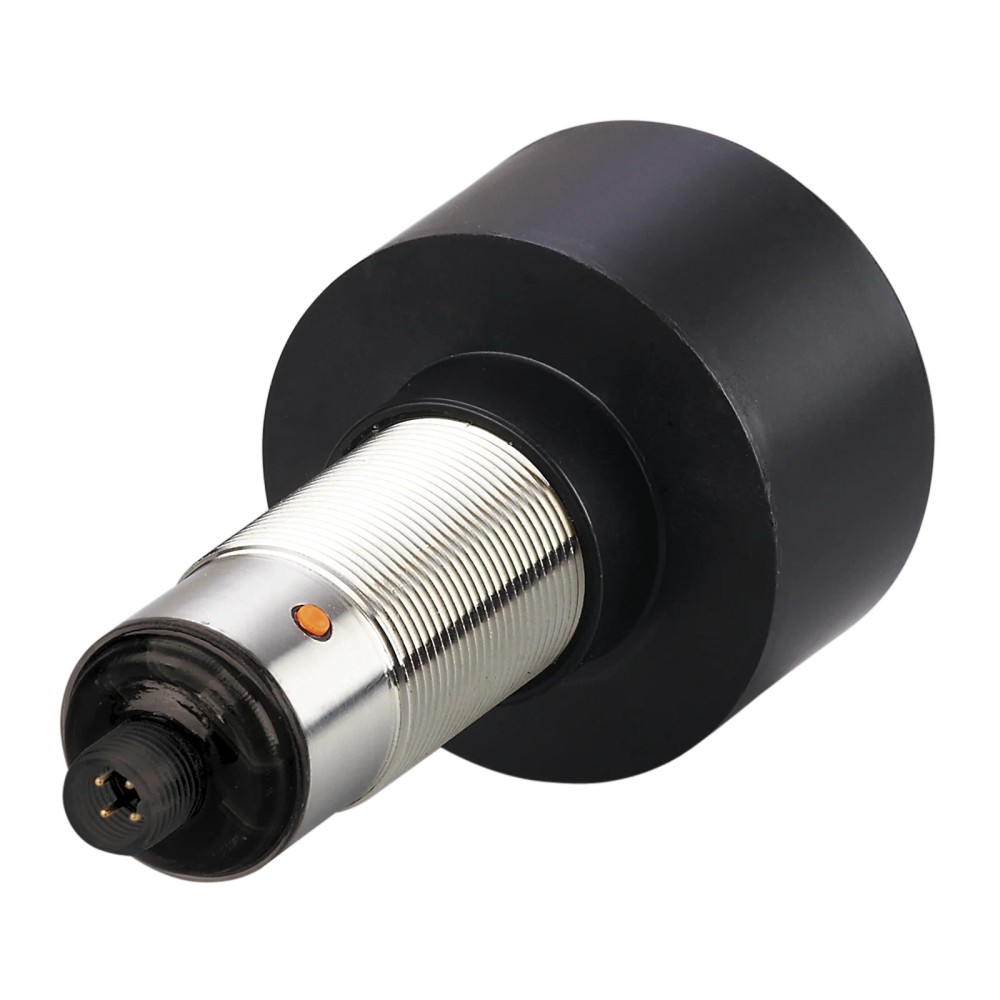

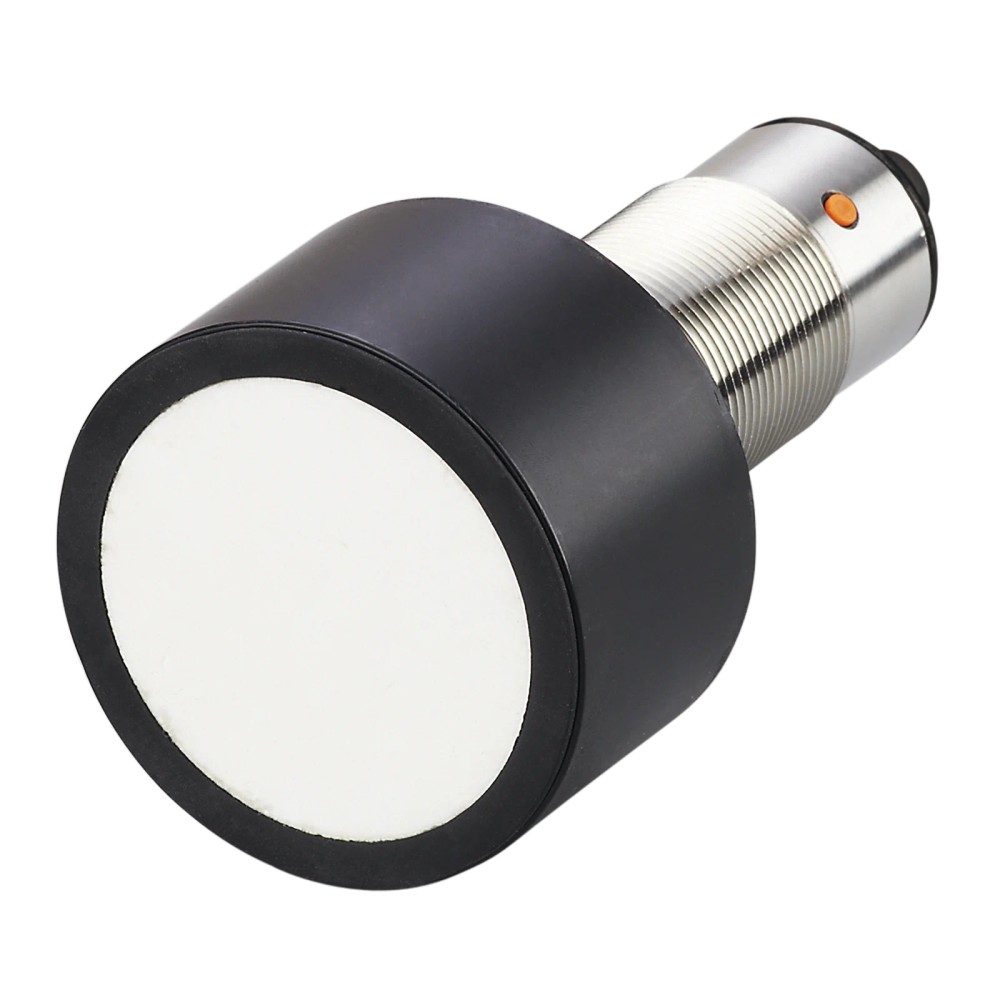

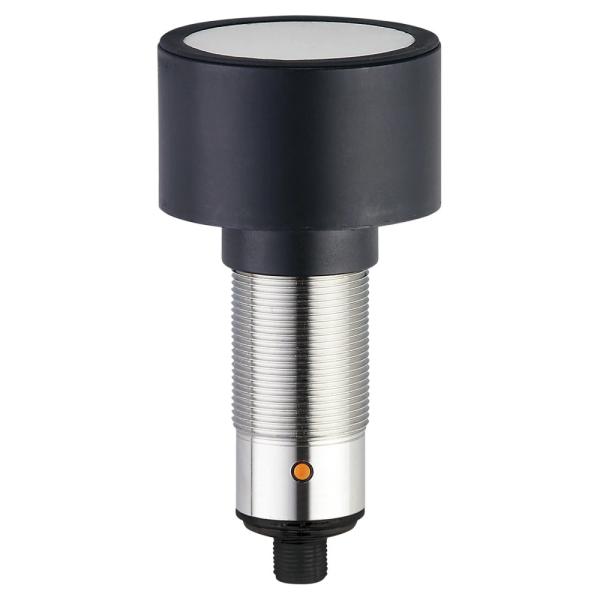

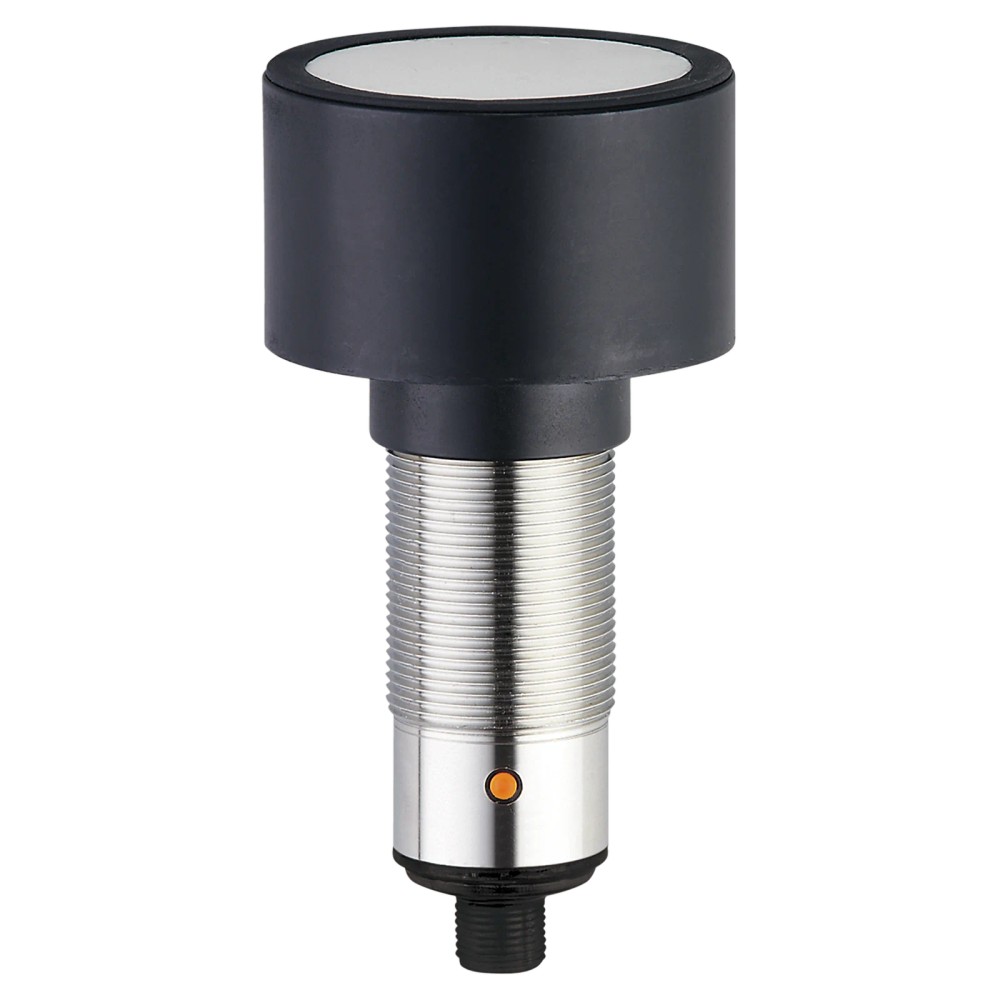

UIT507 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30 IO-Link 600-8000mm

Imagem meramente ilustrativa

R$ 5.982,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UIT507
EAN: 4021179321419
NCM do produto: 85365090

Destaques do Produto Faixa de detecção 600...mais

Fechar menu

Saiba mais sobre: "UIT507 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30 IO-Link 600-8000mm"

Destaques do Produto

Faixa de detecção

600 a 8000 mm

Saída analógica

4 a 20 mA

Saída digital

PNP, parametrizável para abertura/fechamento

Comunicação

IO-Link, revisão 1.1

Montagem

Rosca M30 x 1,5

Conexão elétrica

M12 A-coded, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Ultrassônico IFM UIT507, M30 x 1,5, IO-Link, alcance de detecção de 600 a 8000 mm

O IFM UIT507 é um sensor ultrassônico para detecção de distância e nível, com saída de comutação e saída analógica. Detecta alvos entre 600 e 8000 mm, com alvo de referência de 1000 x 1000 mm, e dispõe de interface IO-Link. A montagem é por rosca M30 x 1,5 e a conexão elétrica é M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	UIT507
Princípio de detecção	Ultrassônico
Alcance de detecção	600 a 8000 mm; alvo de referência: 1000 x 1000 mm
Zona cega	600 mm
Saídas	1 saída digital PNP e 1 saída analógica de 4 a 20 mA
Interface de comunicação	IO-Link, revisão 1.1
Conexão elétrica	M12, codificação A, 4 contatos
Conexão mecânica	Rosca M30 x 1,5; comprimento 118,8 mm
Alimentação	10 a 30 V DC
Proteção e temperatura ambiente	IP 67; -20 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição ou monitoramento de distância e nível quando a distância de detecção requerida estiver entre 600 e 8000 mm, considerando alvo de referência de 1000 x 1000 mm.
Aplicações que necessitem de sinal analógico de 4 a 20 mA e/ou saída de comutação PNP.
Instalações com alimentação de 10 a 30 V DC, conexão elétrica M12 A-coded de 4 contatos e montagem mecânica M30 x 1,5.
Ambientes cuja temperatura ambiente esteja entre -20 e 70 °C e que requeiram grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecionar para detectar alvos dentro da zona cega de 600 mm.
Não selecionar quando a distância requerida estiver fora do alcance especificado de 600 a 8000 mm.
Não selecionar para entrada elétrica que não aceite saída PNP ou sinal analógico de 4 a 20 mA, sem verificar previamente a configuração e a interface necessária.
Não selecionar para montagem que não aceite rosca M30 x 1,5 ou conexão M12 A-coded de 4 contatos.

APLICAÇÕES E USO

Detecção de nível ou distância em instalações que requeiram uma faixa de 600 a 8000 mm; o alcance informado usa alvo de referência de 1000 x 1000 mm. A adequação a outros tamanhos ou formatos de alvo deve ser verificada na aplicação.
Monitoramento com sinal analógico de 4 a 20 mA, desde que a entrada do controlador aceite essa faixa e respeite a carga máxima especificada de 500 Ω.
Detecção com saída de comutação PNP parametrizável para abertura/fechamento, em sistemas cuja entrada seja compatível com PNP.
Integração a sistema IO-Link compatível com revisão 1.1 e COM2 a 38,4 kBaud.
Uso em ambiente com temperatura entre -20 e 70 °C e grau de proteção requerido IP 67. A ficha não detalha compatibilidade com substâncias, meios ou condições de processo específicos; confirme esses requisitos com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Ultrassônico IFM UIT507, M30 x 1,5, IO-Link, alcance de detecção de 600 a 8000 mm, verifique estes pontos:

Escolha o UIT507

Quando a aplicação exigir detecção ultrassônica entre 600 e 8000 mm, com alvo de referência de 1000 x 1000 mm, e houver compatibilidade com a montagem M30 x 1,5, alimentação de 10 a 30 V DC e interface elétrica prevista.

Avalie outra faixa ou solução

Busque outro modelo se a distância de detecção necessária estiver abaixo de 600 mm, acima de 8000 mm ou se a geometria do alvo diferir da referência e a aplicação exigir confirmação específica. Consulte o datasheet do fabricante para validar o comportamento nas condições reais.

Confirme a interface do controlador

Antes da compra, verifique se o controlador aceita a saída PNP e/ou a saída analógica de 4 a 20 mA; para comunicação IO-Link, confirme suporte ao protocolo e à revisão indicada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor ultrassônico	Classificação do produto na ficha.
Princípio / descrição	Sensor ultrassônico fotoelétrico difuso	Descrição técnica fornecida no anúncio.
Modelo e SKU	UIT507	Identificação do produto.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179321419	Identificador comercial informado na ficha.

Faixa de medição
Alcance de detecção	600 a 8000 mm	Faixa declarada para alvo de referência de 1000 x 1000 mm.
Alvo de referência	1000 x 1000 mm	Condição de referência indicada para o alcance de detecção.
Zona cega	600 mm	Região próxima ao sensor identificada como zona cega.
Compensação de temperatura	Sim	Recurso indicado na ficha.
Frequência do conversor	40 kHz	Frequência especificada para o conversor ultrassônico.

Dados elétricos
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 30 mA	Limite de consumo informado na ficha.
Função elétrica	PNP	Tipo de saída de comutação especificado.
Classe de proteção elétrica	III	Classe de proteção indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saídas e sinais
Quantidade de saídas digitais	1	Quantidade indicada na ficha.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Sinal de saída	Sinal de comutação, sinal analógico e IO-Link	Funções de sinal listadas pelo fabricante.
Corrente da saída analógica	4 a 20 mA	Faixa de corrente especificada para a saída analógica.
Carga máxima	500 Ω	Carga máxima informada para a saída analógica.
Saída de comutação	Abertura/fechamento, parametrizável	Função configurável indicada na ficha.
Corrente contínua máxima da saída de comutação DC	100 mA	Limite especificado para a saída de comutação DC.
Queda de tensão máxima da saída de comutação DC	2,2 V	Valor máximo declarado para a saída de comutação DC.
Frequência de comutação DC	1 Hz	Frequência de comutação especificada.

Precisão e desvios
Resolução	3 mm	Resolução declarada na ficha.
Repetibilidade	1 %	Valor especificado pelo fabricante.
Histerese	< 3 %	Limite declarado na ficha.
Erro de linearidade da saída analógica	< 3 %	Limite de erro informado para a saída analógica.
Variação no ponto de comutação	-5 a 5 %	Faixa declarada na ficha.
Desvio máximo do ângulo de 90° entre sensor e objeto	± 4°	Limite angular especificado para a orientação do sensor em relação ao objeto.
Ângulo de abertura cilíndrico	10° (±2°)	Ângulo especificado na ficha.

Tempos de reação
Tempo de resposta da saída analógica	< 700 ms	Tempo especificado para a saída analógica.
Retardo de prontidão	< 0,3 s	Tempo informado para prontidão do sensor.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação indicada na ficha.
Revisão IO-Link	1.1	Revisão informada pelo fabricante.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência especificados.
Padrão SDCI	IEC 61131-9	Padrão de comunicação indicado na ficha.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo de conexão elétrica especificado.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau de proteção informado pelo fabricante.
Temperatura ambiente	-20 a 70 °C	Faixa de operação ambiente especificada.
Temperatura de armazenamento	-30 a 80 °C	Faixa de armazenamento especificada.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Rosca de montagem especificada.
Dimensões	M30 x 1,5; comprimento 118,8 mm	Dimensões informadas na ficha.
Materiais	Aço inoxidável 1.4404/316L, PA e cerâmica de vidro epóxi	Materiais listados pelo fabricante.
Peso	571,3 g	Valor informado no dataset do produto.
Torque máximo de aperto	100 Nm	Limite especificado para aperto.
Acessórios incluídos	2 porcas de fixação M30 em aço inoxidável	Conteúdo indicado na ficha.

Displays e elementos de operação
Indicadores de estado de chaveamento	2 LEDs amarelos	Indicação visual declarada na ficha.
Indicador de eco	1 LED verde	Indicação visual declarada na ficha.

Dados regulatórios
Número do arquivo UL	E174191	Identificação UL informada na ficha.
NCM	8536.50.90	Código informado no dataset do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 a 38,4 kBaud; padrão SDCI IEC 61131-9.

• Saída analógica de 4 a 20 mA.

• Saída de comutação PNP, parametrizável para abertura/fechamento.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC. A compatibilidade elétrica com controlador depende da aceitação de PNP, entrada analógica de 4 a 20 mA e/ou IO-Link, conforme a função utilizada.

Processo Montagem mecânica por rosca M30 x 1,5. Não é uma conexão de processo especificada para tubulação; verificar a fixação mecânica e a posição de instalação na aplicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com alimentação de 10 a 30 V DC e entrada compatível com PNP	✓	A ficha especifica alimentação de 10 a 30 V DC e saída digital PNP.
Entrada analógica de 4 a 20 mA	✓	O sensor possui uma saída analógica com faixa de corrente de 4 a 20 mA.
Mestre ou controlador IO-Link compatível	✓	A ficha informa IO-Link revisão 1.1, COM2 a 38,4 kBaud e padrão SDCI IEC 61131-9.
Distância de detecção inferior a 600 mm	✗	A zona cega informada é de 600 mm.
Distância de detecção superior a 8000 mm	✗	O limite superior do alcance especificado é 8000 mm.
Fixação em rosca diferente de M30 x 1,5 sem adaptador ou suporte adequado	✗	A conexão mecânica especificada é M30 x 1,5; compatibilidade com outras roscas não está indicada.
Temperatura ambiente fora de -20 a 70 °C	✗	A faixa de temperatura ambiente especificada é de -20 a 70 °C.

INSTALAÇÃO

Como instalar o Sensor Ultrassônico IFM UIT507, M30 x 1,5, IO-Link, alcance de detecção de 600 a 8000 mm

Confirme antes da montagem que o alcance necessário está entre 600 e 8000 mm e que a distância mínima não invade a zona cega de 600 mm.
Verifique a compatibilidade da instalação mecânica com a rosca M30 x 1,5 e as dimensões de 118,8 mm.
Instale e fixe o sensor respeitando o torque máximo de aperto especificado de 100 Nm.
Posicione o sensor em relação ao alvo dentro do desvio angular máximo de ±4° indicado na ficha.
Conecte o conector M12 A-coded de 4 contatos e aplique alimentação de 10 a 30 V DC; confirme a pinagem no datasheet antes de energizar.
Configure e valide a função de saída necessária — PNP, analógica de 4 a 20 mA ou IO-Link — e confira os indicadores de estado e eco durante o teste.

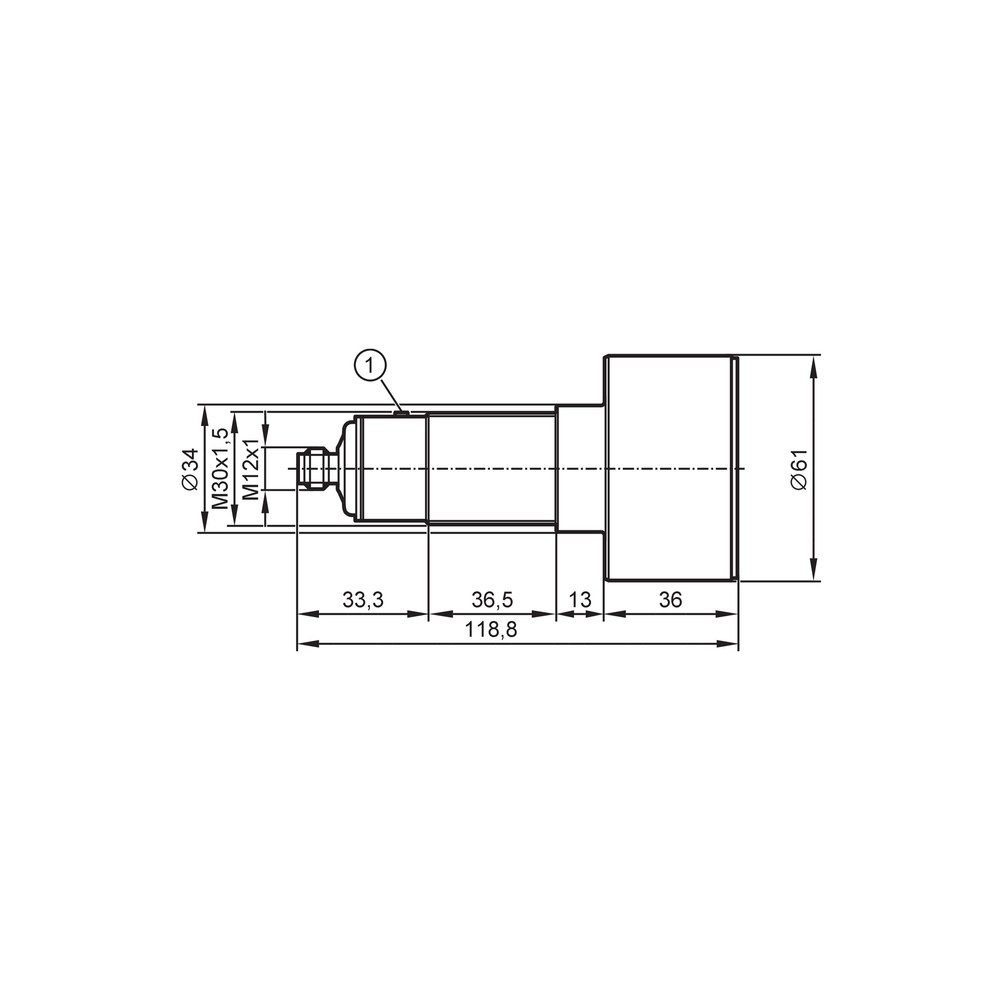

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação M30 em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há detecção quando o objeto está próximo do sensor.	O objeto pode estar dentro da zona cega especificada de 600 mm.	Meça a distância entre a face do sensor e o alvo e confirme se está fora da zona cega.
A saída analógica não alcança o valor esperado no controlador.	A entrada pode não estar configurada para 4 a 20 mA, ou a carga do circuito pode exceder 500 Ω.	Confirme a configuração da entrada e meça a carga total conectada à saída analógica; compare com o limite de 500 Ω.
A saída digital não muda de estado no controlador.	Pode haver incompatibilidade entre a saída PNP e o tipo de entrada, configuração de abertura/fechamento diferente da esperada ou ausência de alimentação dentro da faixa especificada.	Verifique alimentação de 10 a 30 V DC, compatibilidade da entrada com PNP e parametrização da função de comutação.
A comunicação IO-Link não é estabelecida.	O mestre, a configuração de porta ou a taxa de comunicação podem não corresponder à interface IO-Link especificada.	Confirme suporte a IO-Link revisão 1.1, COM2 a 38,4 kBaud e conexão M12 A-coded de 4 contatos; consulte o datasheet para configuração e pinagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados UIT507 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM UIT507 e para que serve?

É um sensor ultrassônico para detecção de distância ou nível. Oferece saída de comutação, saída analógica e comunicação IO-Link.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação M30 em aço inoxidável. Não há outros acessórios listados no contexto do produto.

Posso usar o UIT507 com uma entrada analógica de 4 a 20 mA?

Sim, o sensor tem uma saída analógica de 4 a 20 mA. A carga máxima especificada para essa saída é 500 Ω.

Ele funciona com qualquer controlador ou mestre IO-Link?

Não necessariamente; o dispositivo conectado deve aceitar o sinal utilizado. Para IO-Link, a ficha especifica revisão 1.1 e COM2 a 38,4 kBaud.

O UIT507 detecta objetos a menos de 600 mm?

A ficha indica uma zona cega de 600 mm, portanto não é indicado para detecção nessa região próxima. Confira a distância efetiva de instalação antes da seleção.

Este sensor serve para medir acima de 8000 mm?

Não; o alcance de detecção especificado termina em 8000 mm. Para distâncias maiores, selecione um produto com faixa declarada que cubra a necessidade.

A saída analógica varia ou fica fixa quando a leitura parece incorreta?

Uma leitura inesperada pode ocorrer se a entrada não estiver configurada para 4 a 20 mA ou se a carga exceder 500 Ω. Verifique a configuração do controlador e a carga conectada antes de substituir o sensor.

O controlador não reconhece o IO-Link; o que devo conferir primeiro?

Confirme que o mestre aceita IO-Link revisão 1.1 e COM2 a 38,4 kBaud. Verifique também a conexão M12 e a pinagem no datasheet do fabricante.

O que devo verificar antes de instalar o UIT507?

Confirme que o suporte aceita a rosca M30 x 1,5 e que o ponto de medição não fica dentro da zona cega. Respeite o torque máximo de aperto especificado de 100 Nm e consulte o datasheet para a conexão elétrica.

Como escolher entre usar IO-Link e as saídas convencionais?

Use IO-Link se o mestre for compatível com a revisão e a taxa especificadas; use a saída PNP ou analógica se a entrada do controlador aceitar o respectivo sinal. A escolha depende da interface disponível no sistema.

GLOSSÁRIO TÉCNICO

Zona cega

Região próxima do sensor na qual a ficha não especifica detecção utilizável.

IO-Link

Interface de comunicação do sensor para integração com mestre compatível.

Saída PNP

Saída de comutação do tipo PNP, cuja compatibilidade deve ser verificada com a entrada do controlador.

Saída analógica 4 a 20 mA

Sinal de corrente analógico do sensor para entrada compatível, respeitando a carga máxima especificada.

Grau de proteção IP

Classificação de proteção do invólucro informada pelo fabricante; não substitui a validação das condições específicas de instalação.
