Sensor Ultrassônico IFM UIT506 M30 IO-Link

Pré-visualizar: UIT506 IFM - Sensor Ultrassônico IFM Detecção de nível e distância IO-Link M30 600-8000mm PNP

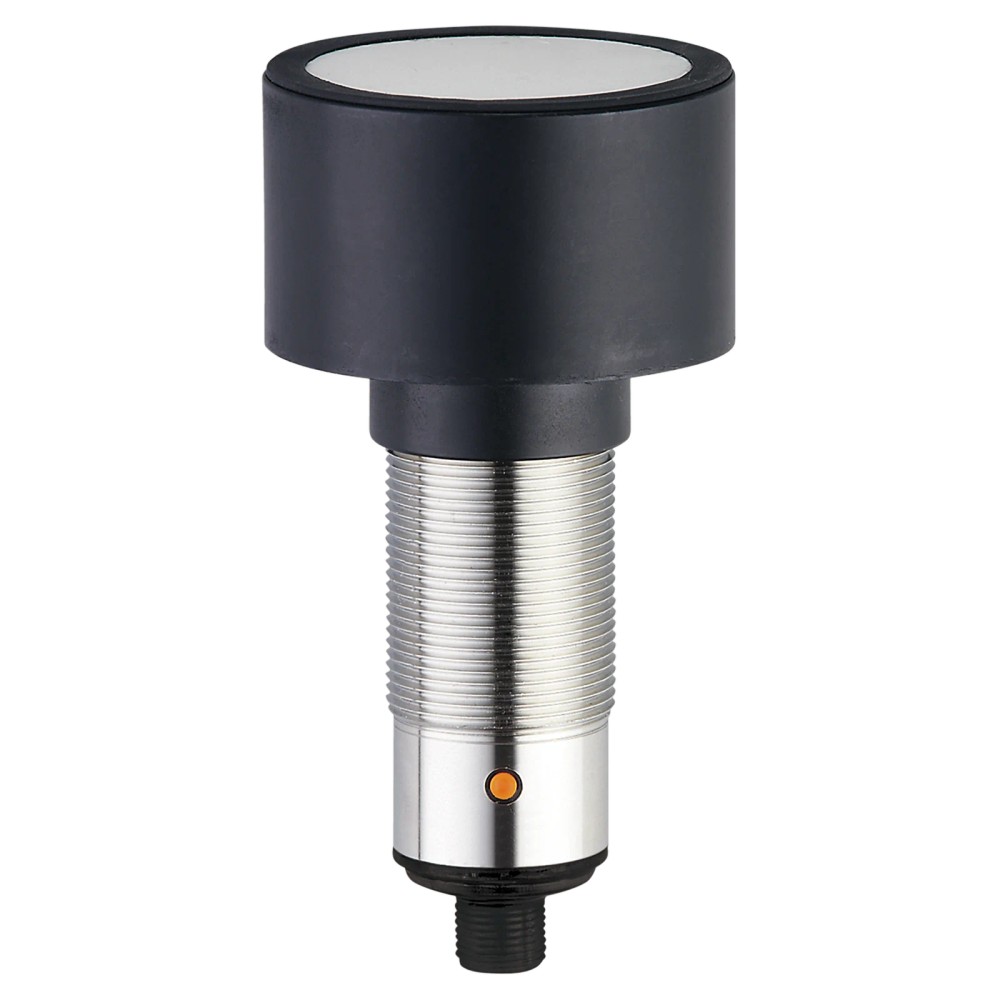

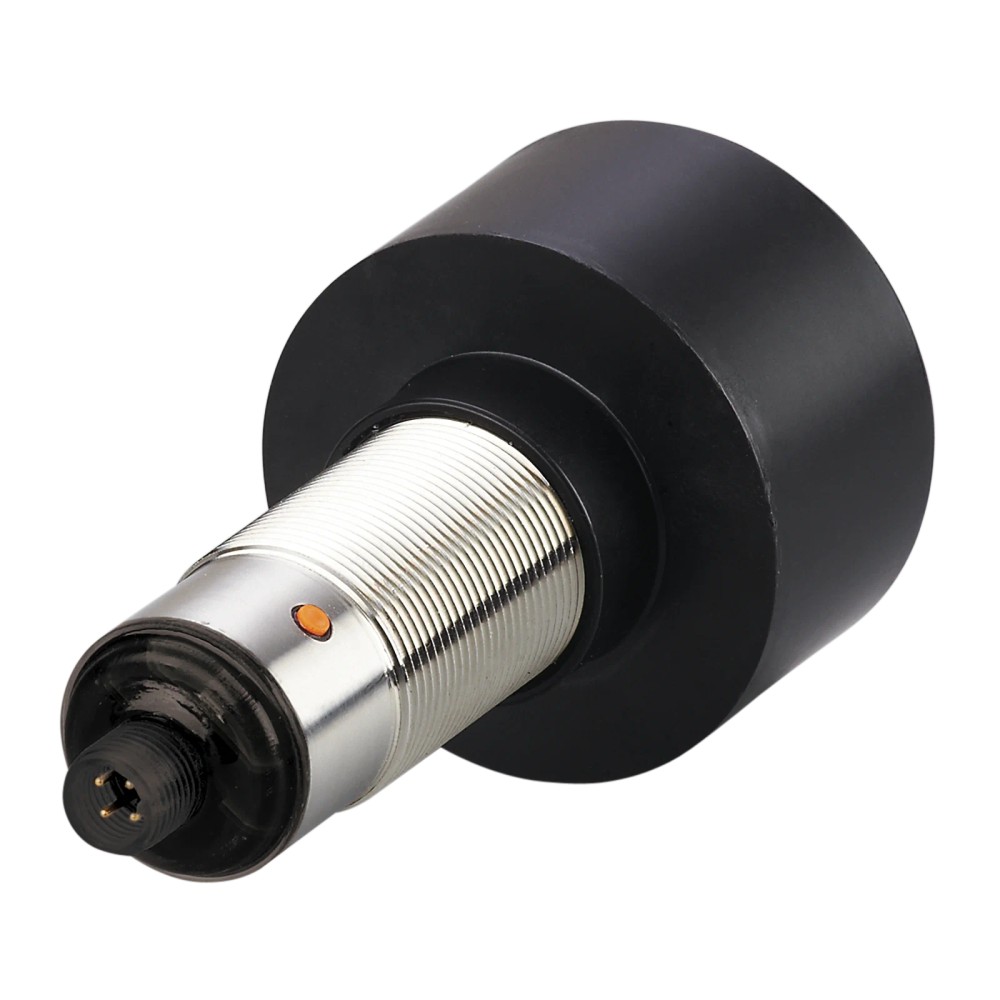

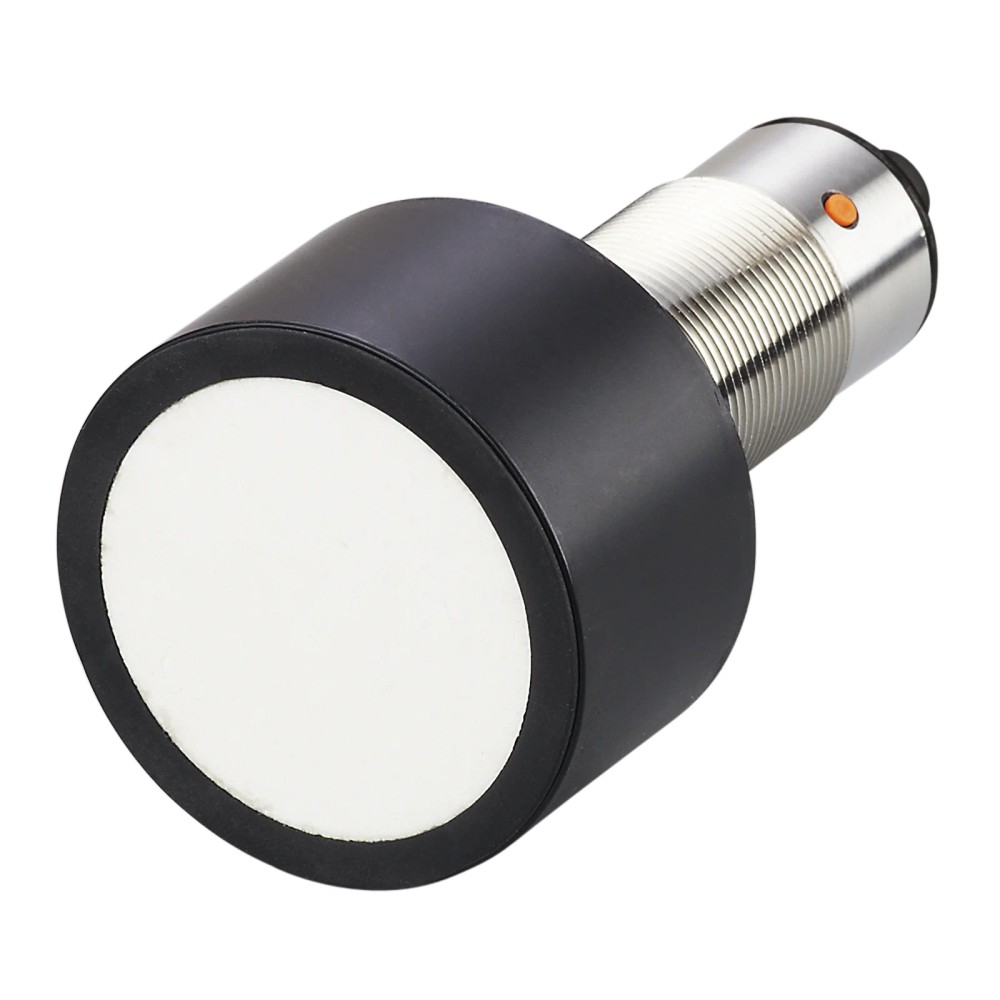

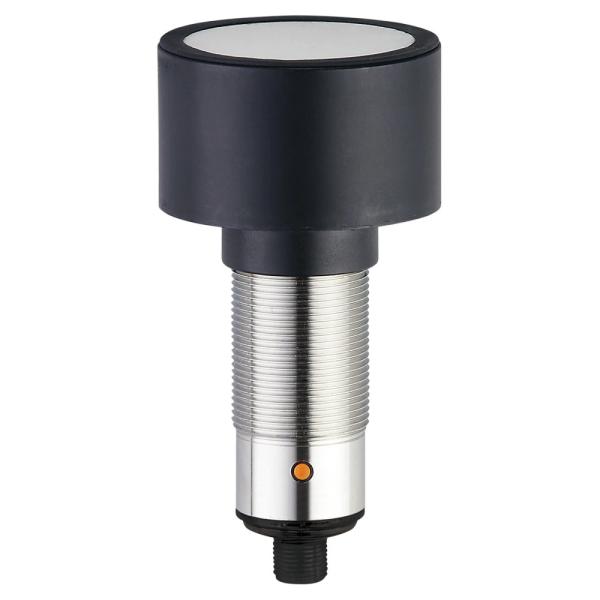

UIT506 IFM - Sensor Ultrassônico IFM Detecção de nível e distância IO-Link M30 600-8000mm PNP

Imagem meramente ilustrativa

R$ 5.548,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UIT506
EAN: 4021179321402
NCM do produto: 85365090

Destaques do Produto Alcance 600 - 8000 mm...mais

Fechar menu

Saiba mais sobre: "UIT506 IFM - Sensor Ultrassônico IFM Detecção de nível e distância IO-Link M30 600-8000mm PNP"

Destaques do Produto

Alcance

600 - 8000 mm

Conexão

M12

Saída

PNP

Comunicação

IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Ultrassônico IFM UIT506 - Detecção de Nível e Distância IO-Link M30

O sensor ultrassônico UIT506 é um dispositivo de medição de distância e nível com alcance de 600 a 8000 mm, projetado para ambientes industriais exigentes. Equipado com interface IO-Link, permite parametrização precisa e diagnóstico remoto. Apresenta invólucro roscado M30 em aço inoxidável e saída PNP com alta confiabilidade.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
SKU	UIT506
Alcance	600-8000 mm
Conexão	M12
Saída	PNP
Protocolo	IO-Link
Dimensões	M30 x 1,5
Proteção	IP 67
Material	Aço inoxidável 1.4404

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível em tanques de líquidos ou sólidos granulados
Monitoramento de distância em esteiras transportadoras
Aplicações que exigem parametrização remota via IO-Link

⚠ Considere outro se precisa de:

Instalação dentro da zona cega de 600 mm
Alvos com geometrias que causem desvios superiores a ± 4°
Ambientes com interferências sonoras de alta frequência que coincidam com a frequência do conversor de 40 kHz

APLICAÇÕES E USO

Monitoramento contínuo de nível de líquidos em tanques sem contato.
Detecção de presença e distância de objetos sólidos em linhas de produção.
Aplicações de automação industrial onde é necessária imunidade a cores ou transparência do objeto.

COMO ESCOLHER

Antes de comprar o Sensor Ultrassônico IFM UIT506 - Detecção de Nível e Distância IO-Link M30, verifique estes pontos:

Quando escolher o UIT506

Escolha este modelo se sua aplicação exige detecção de longas distâncias (até 8 metros), integração com sistemas via IO-Link ou ambiente com necessidade de grau de proteção IP 67.

Limitações técnicas

Evite este sensor se o alvo estiver a menos de 600 mm, se a superfície do objeto for altamente absorvente ao som (como espumas macias) ou se a precisão exigida for inferior a 3 mm.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	600...8000 mm	Faixa operacional recomendada com alvo 1000x1000 mm
Zona cega	600 mm	Distância mínima para detecção confiável
Frequência do conversor	40 kHz	Frequência de operação das ondas ultrassônicas

Dados elétricos
Tensão de operação	10...30 V DC	Intervalo permitido para alimentação
Consumo de corrente	< 30 mA	Consumo nominal em operação
Tipo de saída	PNP	Saída de sinal comutado positiva

Interfaces
Interface	IO-Link	Padrão de comunicação de dados
Revisão IO-Link	1.1	Versão do protocolo suportada

Condições ambientais
Grau de proteção	IP 67	Resistência contra penetração de sólidos e líquidos
Temperatura ambiente	-20...70 °C	Limites de operação térmica

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 38,4 kBaud)

Conexões

Elétrica M12; 4 contatos; Codificação A

Processo M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes corrosivos (químicos)	✓	Invólucro construído em aço inoxidável 1.4404 (316L) com alta resistência química.
Detecção de alvos a 200 mm	✗	Abaixo da zona cega mínima de 600 mm, a leitura é inválida.
Integração com CLP com porta IO-Link	✓	Compatível com padrão IEC 61131-9 via IO-Link.

INSTALAÇÃO

Como instalar o Sensor Ultrassônico IFM UIT506 - Detecção de Nível e Distância IO-Link M30

Verifique se o local de montagem permite o acesso e está dentro da distância de alcance.
Rosqueie o sensor no suporte de montagem M30.
Utilize as porcas de fixação inclusas para travar o sensor com torque máximo de 100 Nm.
Conecte o cabo M12 codificação A ao sensor.
Realize a parametrização necessária via interface IO-Link ou função Teach integrada.
Confirme o estado dos LEDs (amarelo para comutação, verde para eco) para validar o funcionamento.

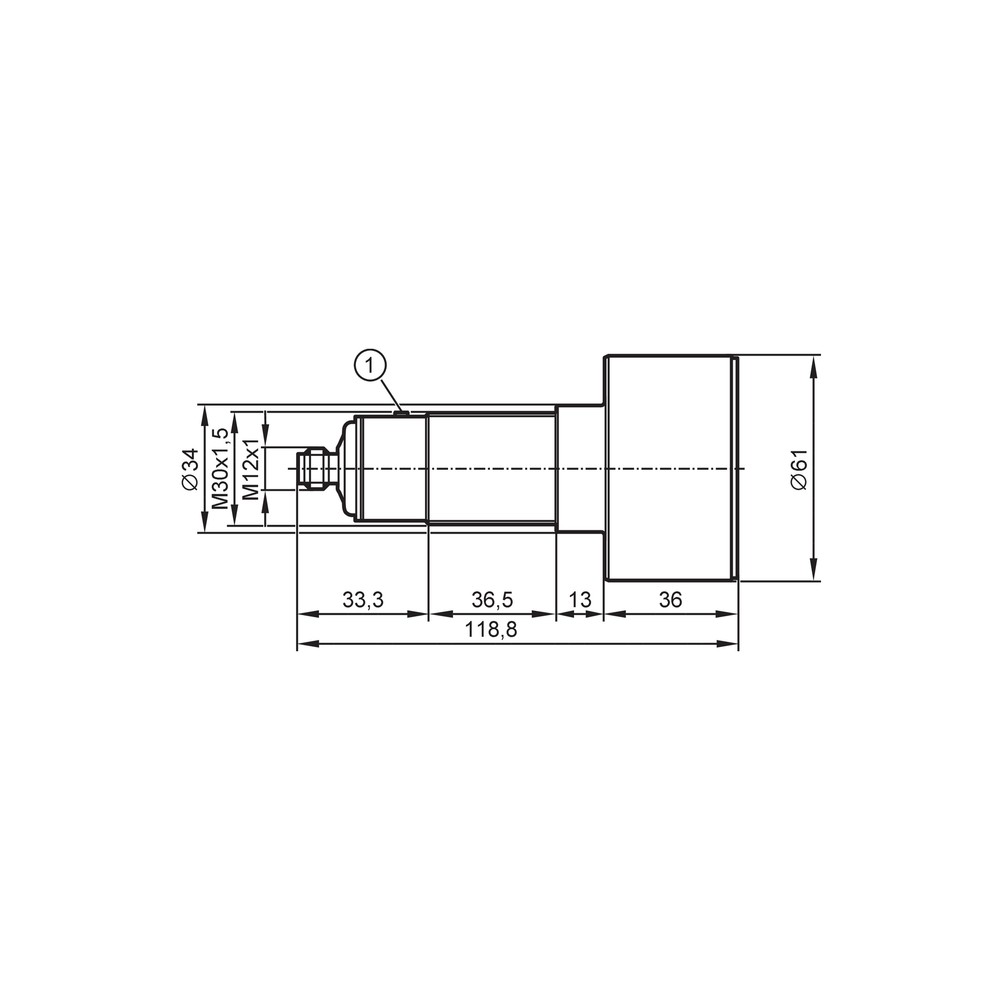

Desenho Dimensional Pinagem

ACESSÓRIOS

2 x porcas de fixação M30 em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não detecta o objeto ou gera leituras erráticas.	Objeto posicionado dentro da zona cega (menor que 600 mm).	Meça a distância entre o sensor e o objeto e confirme se está acima de 600 mm.
Sinal de eco instável ou falha na detecção.	Acúmulo de sujeira ou umidade na face do transdutor.	Limpe a face do sensor com um pano macio e verifique se o LED de eco (verde) normalizou.
Detecção intermitente ou imprecisa.	Alinhamento incorreto com o alvo.	Verifique se o ângulo do sensor está dentro da margem de ± 4° em relação ao objeto.
O sensor não liga ou apresenta comportamento instável.	Tensão de alimentação fora da faixa especificada (10-30V DC).	Utilize um multímetro para medir a tensão de entrada no conector M12.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ultrassônico UIT506 da IFM?

O sensor UIT506 é um sensor ultrassônico M30 com interface IO-Link, projetado para medição de nível e detecção de distância sem contato em ambientes industriais, oferecendo alcance de 600 a 8000 mm.

O que acompanha o produto na embalagem?

O pacote inclui o sensor e duas porcas de fixação M30 em aço inoxidável. Cabos de conexão M12 devem ser adquiridos separadamente conforme a necessidade da instalação.

Para quais aplicações o sensor não é indicado?

Este sensor não deve ser utilizado em aplicações que excedam o alcance máximo de 8000 mm ou em ambientes com pressões muito elevadas, pois foi projetado para detecção de distância e nível em condições padrão.

Existe alguma restrição de montagem ou material para este sensor?

O sensor não é compatível com alvos que possuam propriedades de absorção sonora extrema ou geometrias que desviem o cone ultrassônico além da margem de erro de ± 4°.

O que fazer se o sensor parar de detectar o objeto?

Sintomas de falha incluem a ausência de sinal de comutação (LED amarelo desligado) ou leituras instáveis, que podem ser causados por sujeira acumulada na face sensora ou desalinhamento com o alvo.

Como diagnosticar falhas de comunicação no IO-Link?

Verifique a integridade do cabo M12, a tensão de alimentação (10-30 V DC) e se o LED de eco (verde) está aceso, indicando recepção de sinal ultrassônico refletido.

Qual a vantagem deste modelo IO-Link frente a sensores analógicos?

O UIT506 com IO-Link permite parametrização remota e diagnóstico avançado, enquanto sensores ultrassônicos analógicos tradicionais limitam-se a saídas de tensão ou corrente sem recursos de monitoramento de integridade.

Devo optar pelo UIT506 ou por um modelo simples sem IO-Link?

Se a aplicação exige apenas uma detecção de presença simples sem necessidade de integração de dados ou parametrização remota, um sensor ultrassônico de linha básica pode ser suficiente, embora o UIT506 ofereça maior flexibilidade.

Quais cuidados tomar na instalação mecânica?

Durante a instalação, assegure que o sensor esteja fixado com torque máximo de 100 Nm e que o objeto a ser detectado não esteja dentro da zona cega inicial de 600 mm.

Qual a procedência deste componente?

A origem do produto é IFM, garantindo procedência e conformidade com os padrões de qualidade do fabricante. A instalação deve seguir o manual técnico para evitar danos ao invólucro de aço inoxidável.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto-a-ponto que permite a troca bidirecional de dados entre sensores e controladores, facilitando a parametrização e diagnóstico (Ref.: Revisão 1.1).

Zona Cega

Área imediatamente em frente ao sensor (0 a 600 mm neste modelo) onde a detecção de objetos não é possível ou confiável (Ref.: Zona cega: 600 mm).

PNP

Tipo de saída de comutação que fornece tensão positiva (VCC) quando o sensor é ativado (Ref.: Tipo de saída: PNP).

Histerese

Diferença entre o ponto de ativação e desativação do sensor, utilizada para evitar chaveamentos instáveis em torno do ponto de comutação (Ref.: Histerese: < 3 %).

Grau de Proteção IP 67

Classificação que indica proteção total contra poeira e resistência à imersão temporária em água (Ref.: Grau de proteção: IP 67).
