Sensor Ultrassônico IFM UIT504 M30 IO-Link

Pré-visualizar: UIT504 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30 IO-Link 350-6000mm

UIT504 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30 IO-Link 350-6000mm

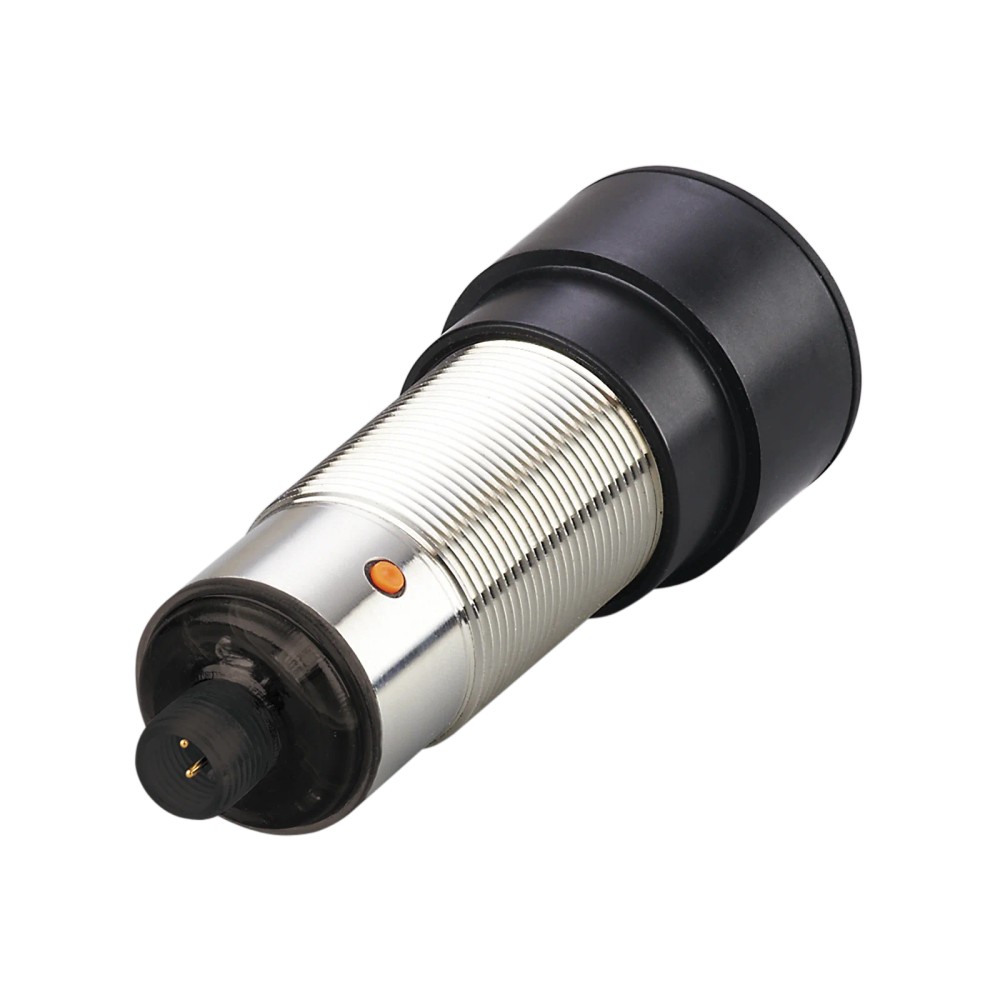

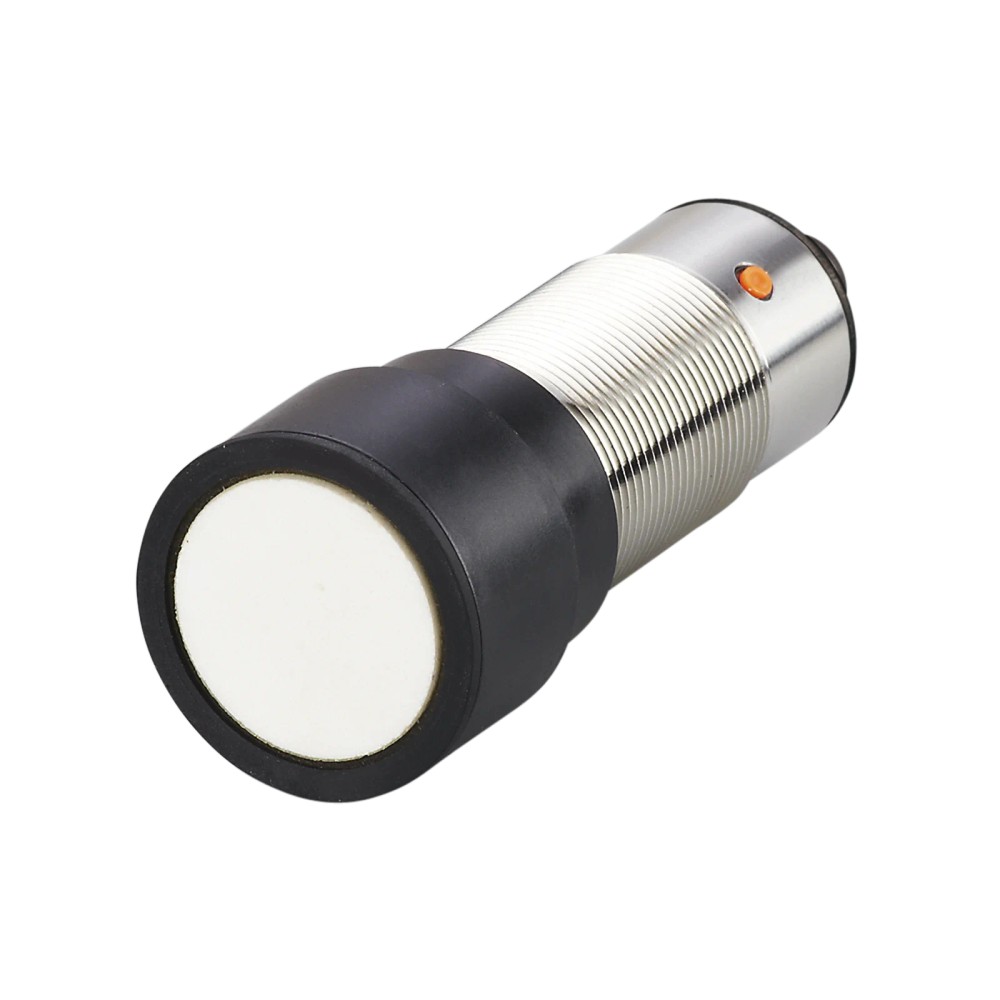

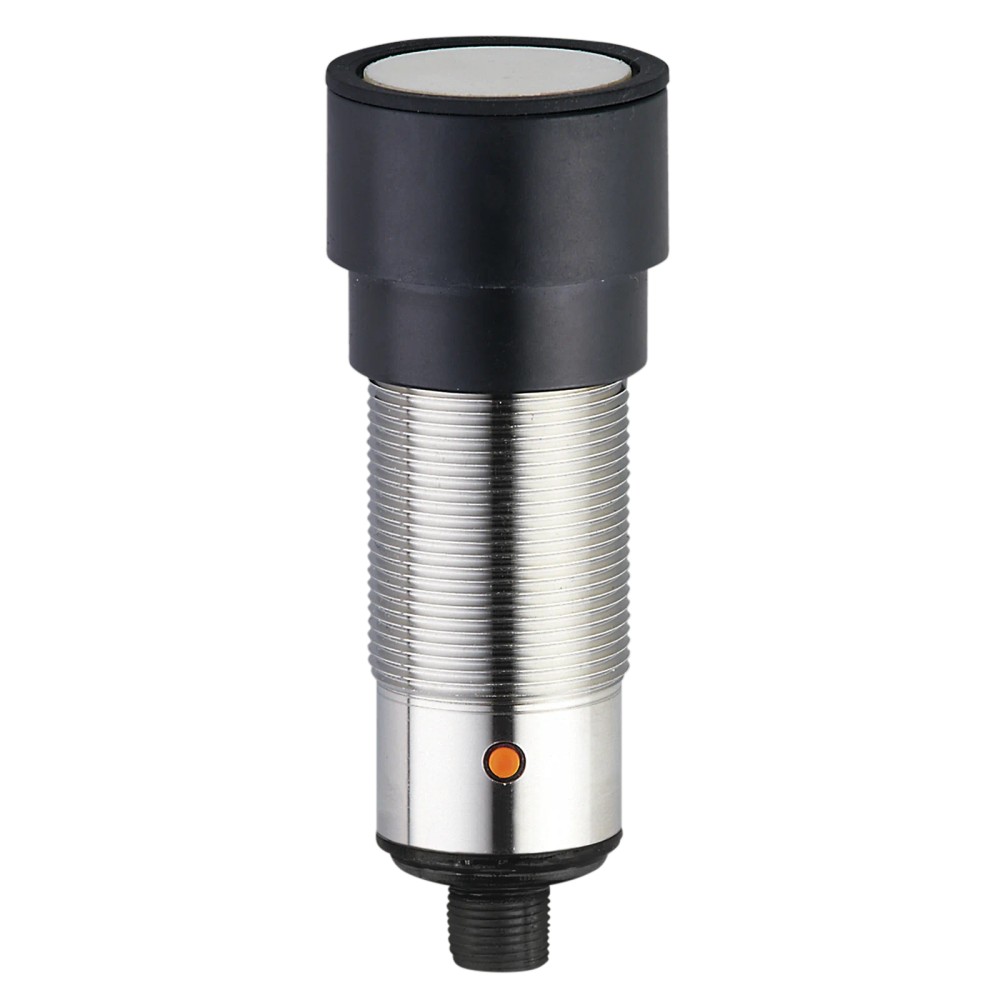

Imagem meramente ilustrativa

R$ 5.118,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UIT504
EAN: 4021179321389
NCM do produto: 85365090

Destaques do Produto Alcance 350–6000 mm;...mais

Fechar menu

Saiba mais sobre: "UIT504 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30 IO-Link 350-6000mm"

Destaques do Produto

Alcance

350–6000 mm; zona cega de 350 mm

Saída analógica

4–20 mA

Saída de comutação

PNP parametrizável

Comunicação

IO-Link 1.1

Conexão elétrica

M12 A-coded, 4 contatos

Montagem

Rosca M30 × 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o UIT504 IFM — Sensor ultrassônico para detecção de nível e distância, M30, IO-Link, 350–6000 mm

O UIT504 é um sensor ultrassônico IFM para detecção de nível e distância. Opera na faixa de 350 a 6000 mm, com alvo de referência de 400 × 400 mm, e oferece saída analógica de 4–20 mA e saída de comutação PNP parametrizável. A comunicação IO-Link e a conexão elétrica M12 de 4 contatos permitem integrá-lo a sistemas compatíveis.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de detecção	Ultrassônico
Alcance de detecção	350–6000 mm; alvo de referência: 400 × 400 mm
Zona cega	350 mm
Saídas	Analógica 4–20 mA e saída de comutação PNP parametrizável
Interface de comunicação	IO-Link, revisão 1.1
Alimentação	10–30 V DC
Conexão elétrica	M12, codificação A, 4 contatos
Montagem / dimensões	Rosca M30 × 1,5; comprimento 103,8 mm
Proteção / temperatura ambiente	IP67; −20 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição ultrassônica de nível ou distância quando o ponto de detecção estiver entre 350 e 6000 mm e a aplicação corresponder às condições especificadas pelo fabricante.
Sistemas que aceitem alimentação de 10–30 V DC, saída analógica de 4–20 mA e/ou saída PNP, com conexão M12 de 4 contatos.
Instalações que exijam comunicação IO-Link 1.1 por master compatível com classe A.

⚠ Considere outro se precisa de:

Aplicações cujo ponto de medição necessário esteja abaixo de 350 mm, dentro da zona cega especificada.
Aplicações que exijam alcance acima de 6000 mm ou faixa de saída analógica diferente de 4–20 mA.
Aplicações que não disponham de alimentação DC de 10–30 V ou que exijam uma interface elétrica diferente da conexão M12 de 4 contatos.

APLICAÇÕES E USO

Detecção de nível ou distância em instalações cujo ponto de medição esteja dentro da faixa especificada de 350–6000 mm; a ficha associa essa faixa a um alvo de 400 × 400 mm.
Medição com transmissão de sinal analógico 4–20 mA para sistemas cuja entrada e carga sejam compatíveis com os limites especificados; confirmar condições de montagem e comportamento do alvo no datasheet.
Aplicações de automação que utilizem saída PNP parametrizável ou IO-Link 1.1 com master classe A; validar pinagem e configuração antes da energização.
A operação é especificada para temperatura ambiente de −20 a 70 °C e grau de proteção IP67. A ficha não identifica materiais de alvo, meios de processo ou condições específicas de montagem; confirme a adequação ao caso no datasheet.

COMO ESCOLHER

Antes de comprar o UIT504 IFM — Sensor ultrassônico para detecção de nível e distância, M30, IO-Link, 350–6000 mm, verifique estes pontos:

Escolha o UIT504 quando

A distância a detectar estiver na faixa de 350–6000 mm, com alvo de referência de 400 × 400 mm, e o sistema puder utilizar saída 4–20 mA ou PNP. Considere também a rosca M30 × 1,5 e a alimentação de 10–30 V DC.

Avalie outra configuração quando

O ponto de medição estiver dentro da zona cega de 350 mm, exceder 6000 mm, ou o sistema exigir outro tipo de saída, alimentação ou conexão. Confirme os requisitos da aplicação e a configuração de parâmetros no datasheet do fabricante antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor ultrassônico para detecção de nível e distância	Identificação do princípio de detecção e uso indicado no nome do anúncio.
Marca / fabricante	IFM	Fabricante indicado na ficha do produto.
Modelo / SKU / part number	UIT504	Identificadores do produto.
GTIN	4021179321389	Identificador comercial informado na ficha.
Alvo de referência	400 × 400 mm	Dimensão de alvo associada à especificação de alcance.

Faixa de medição
Alcance de detecção	350–6000 mm	Faixa especificada para alvo de 400 × 400 mm.
Zona cega	350 mm	Região próxima ao sensor indicada como zona cega.
Frequência do conversor	75 kHz	Frequência indicada para o conversor ultrassônico.
Ângulo de abertura cilíndrico	15° (±2°)	Ângulo de abertura especificado pelo fabricante.
Desvio máximo do ângulo de 90° entre sensor e objeto	±4°	Desvio angular máximo indicado na ficha.

Dados elétricos
Tensão de operação	10–30 V DC	Faixa de alimentação em corrente contínua.
Consumo de corrente	< 30 mA	Consumo especificado para o sensor.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção elétrica indicado pelo fabricante.
Proteção contra curto-circuito	Sim	Recurso de proteção indicado para a saída de comutação.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Fontes de alimentação UL	Class 2	Requisito indicado para fontes conforme classificação UL.
Certificação UL	cULus E174191	Identificação de certificação informada na ficha.

Entradas e saídas
Função elétrica da saída de comutação	PNP; abertura/fechamento parametrizável	Tipo e modo de operação indicados na ficha.
Quantidade de saídas digitais	1	Quantidade especificada.
Corrente contínua máxima da saída de comutação	100 mA	Limite máximo indicado para a saída DC.
Queda de tensão máxima da saída DC	2,2 V	Valor máximo especificado para a saída de comutação.
Frequência de comutação DC	1 Hz	Frequência especificada para comutação DC.
Quantidade de saídas analógicas	1	Quantidade especificada.
Corrente da saída analógica	4–20 mA	Faixa de saída analógica indicada.
Carga máxima da saída analógica	500 Ω	Carga máxima especificada para a saída analógica.
Erro de linearidade da saída analógica	< 3 %	Limite de erro de linearidade especificado.

Precisão e desvios
Resolução	3 mm	Resolução indicada na ficha.
Repetibilidade	1 %	Valor de repetibilidade informado pelo fabricante.
Histerese	< 3 %	Limite especificado para a histerese.
Variação no ponto de comutação	−5 a 5 %	Faixa de variação indicada para o ponto de comutação.

Tempos de reação
Tempo de resposta da saída analógica	< 600 ms	Tempo máximo indicado para a saída analógica.
Retardo de prontidão	< 0,3 s	Tempo de prontidão especificado.
Tempo mínimo do ciclo do processo	3,2 ms	Valor mínimo indicado para o ciclo do processo.

Interfaces e ajustes
Interface de comunicação	IO-Link 1.1	Versão da interface indicada na ficha.
Perfil IO-Link	Smart Sensor — SSP 0 Generic Profiled Sensor	Perfil informado para comunicação IO-Link.
Modo de transferência IO-Link	COM2, 38,4 kBaud	Taxa e modo de transferência especificados.
Classe do master IO-Link exigida	A	Classe de porta requerida segundo a ficha.
DeviceID	1097	Identificador informado para modo de operação default.
Modo SIO	Sim	Operação SIO indicada como disponível.
Ajustes de parâmetros	Histerese/janela; segundo ponto de comutação; retardo no ligamento e desligamento; processos de comutação; função Teach; comutação Claro/Escuro	Recursos de parametrização listados na ficha.

Conexões elétricas
Conector	1 × M12; codificação A; 4 contatos	Conexão elétrica especificada.

Condições ambientais e conformidade
Grau de proteção	IP67	Grau de proteção indicado na ficha.
Temperatura ambiente de operação	−20 a 70 °C	Limites de temperatura ambiente especificados.
Temperatura de armazenamento	−30 a 80 °C	Faixa especificada para armazenamento.
Compensação de temperatura	Sim	Recurso indicado pelo fabricante.
EMC	EN 61000-4-2 ESD (4 kV CD / 8 kV AD); EN 61000-4-3 HF irradiado (3 V/m); EN 61000-4-4 Burst (2 kV); EN 61000-4-6 AF com fio (3 V); EN 55011 classe A	Ensaios e classificação EMC informados na ficha.
Resistência a choques	EN 60068-2-27 Ea; 30 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio de choque indicada.
Estabilidade de vibração	EN 60068-2-6 Fc; 10–55 Hz, amplitude de 1 mm; 5 min; 30 min por eixo na ressonância ou a 55 Hz	Condição de ensaio de vibração especificada.

Dados mecânicos e materiais
Forma construtiva	Corpo roscado	Forma construtiva do invólucro.
Rosca de montagem	M30 × 1,5	Designação mecânica da rosca.
Dimensões	M30 × 1,5; comprimento 103,8 mm	Dimensões externas informadas.
Materiais	Aço inoxidável 1.4404 (316L), PA e cerâmica de vidro epóxi	Materiais do invólucro indicados na ficha.
Torque máximo de aperto	100 Nm	Limite máximo especificado para aperto.
Peso	242,5 g	Massa do produto informada no dataset.
MTTF	102 anos	Valor MTTF informado na ficha; não representa garantia de vida útil.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Displays e elementos de operação
Indicadores de estado de chaveamento	2 × LED amarelo	Indicadores visuais especificados.
Indicador Eco	1 × LED verde	Indicador visual especificado.
Função Teach	Sim	Função de ajuste indicada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transmissão COM2 a 38,4 kBaud; requer master IO-Link classe A.

• Operação SIO indicada como disponível.

• Saída analógica de 4–20 mA e saída digital PNP; a disponibilidade e configuração das saídas devem ser verificadas conforme o esquema do fabricante.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10–30 V DC; consumo inferior a 30 mA. Saída de comutação PNP, corrente contínua máxima de 100 mA e queda de tensão máxima de 2,2 V. Saída analógica de 4–20 mA, carga máxima de 500 Ω. Consulte o datasheet para atribuição dos pinos e ligação.

Processo Conexão mecânica por rosca M30 × 1,5. Comprimento do corpo: 103,8 mm. Não é uma conexão de processo para tubulação especificada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
PLC ou sistema de controle com entrada analógica compatível com sinal 4–20 mA e carga até 500 Ω	✓	A ficha especifica saída analógica de 4–20 mA e carga máxima de 500 Ω; confirme também alimentação e ligação no datasheet.
Entrada digital compatível com saída PNP, dentro do limite de 100 mA	✓	A ficha especifica saída PNP, corrente contínua máxima de 100 mA e queda de tensão máxima de 2,2 V.
Rede IO-Link usando master classe A e suporte à revisão 1.1	✓	A interface indicada é IO-Link 1.1 e a classe de master exigida é A.
Alvo localizado a menos de 350 mm do sensor	✗	A zona cega especificada é de 350 mm.
Montagem em suporte ou abertura roscada M30 × 1,5	✓	A conexão mecânica do sensor é rosca M30 × 1,5; a compatibilidade dimensional da instalação deve ser conferida.
Sistema que exige alimentação AC	✗	A ficha especifica alimentação de 10–30 V DC.

INSTALAÇÃO

Como instalar o UIT504 IFM — Sensor ultrassônico para detecção de nível e distância, M30, IO-Link, 350–6000 mm

Confirme que a distância necessária está entre 350 e 6000 mm e fora da zona cega de 350 mm; considere o alvo de referência de 400 × 400 mm.
Verifique a montagem mecânica roscada M30 × 1,5 e as dimensões do sensor no desenho dimensional.
Instale respeitando as condições de montagem e o torque máximo de aperto de 100 Nm indicado na ficha.
Use alimentação de 10–30 V DC e conexão M12 codificação A de 4 contatos; confirme a atribuição dos pinos no datasheet antes da ligação.
Conecte a saída PNP e/ou analógica conforme os requisitos do controlador, respeitando os limites elétricos especificados.
Configure os parâmetros necessários, como ponto de comutação, histerese/janela ou função Teach, e valide a leitura na aplicação.

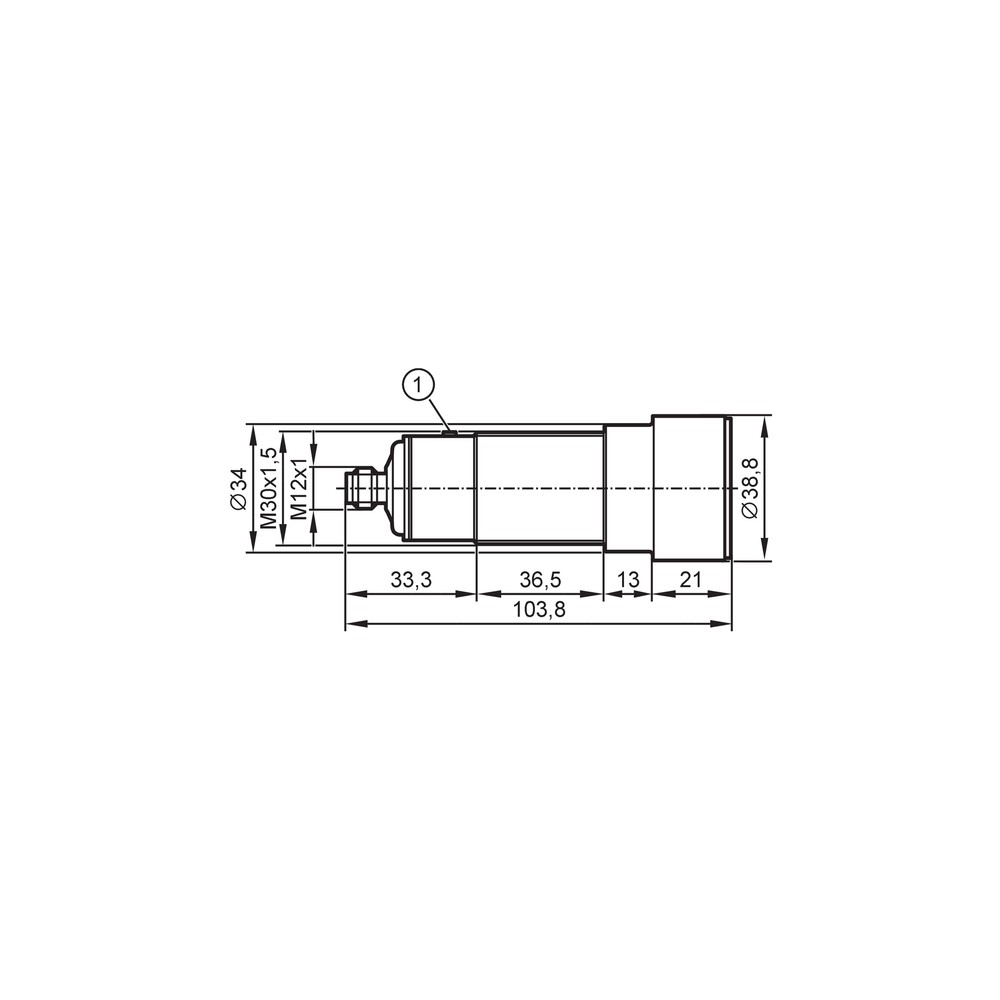

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação M30 em aço inoxidável, incluídas.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura não muda quando o alvo se aproxima do sensor.	O alvo pode estar dentro da zona cega de 350 mm ou fora da faixa de detecção especificada.	Meça a distância entre a face do sensor e o alvo e confira se está dentro da faixa de 350–6000 mm.
A saída analógica não corresponde à leitura esperada.	Ligação, configuração ou carga da entrada podem não atender às condições da saída de 4–20 mA; a carga máxima especificada é 500 Ω.	Confira a alimentação, a ligação conforme o datasheet, a configuração do sensor e a carga total conectada à saída.
A entrada digital do controlador não reconhece o estado de comutação.	A entrada pode não ser compatível com PNP ou pode exceder a corrente contínua máxima de 100 mA da saída.	Verifique o tipo da entrada do controlador, a configuração da saída e a corrente de carga, comparando com os limites da ficha.
O sensor não comunica por IO-Link.	O master ou a porta utilizada pode não atender à classe A exigida, ou a configuração de comunicação pode não corresponder à interface IO-Link 1.1.	Confirme que a porta é classe A, que o master suporta IO-Link 1.1 e que a conexão e a configuração seguem o datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet UIT504 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o UIT504 e para que tipo de instalação serve?

É um sensor ultrassônico IFM para detecção de nível e distância. É destinado a instalações que possam usar sua faixa de detecção e suas saídas especificadas.

O que acompanha o sensor?

A ficha informa que a embalagem contém uma peça e inclui duas porcas de fixação M30 em aço inoxidável. Não há outros acessórios listados.

O UIT504 serve para medir a menos de 350 mm?

Não é indicado para um ponto de medição dentro da zona cega especificada de 350 mm. Para essa distância, selecione uma configuração cuja faixa cubra o ponto de medição requerido.

Posso ligar este sensor diretamente a uma alimentação AC?

Não; a alimentação especificada é de 10–30 V DC. A ficha não indica compatibilidade com alimentação AC.

O sensor não detecta o alvo: o que devo verificar antes de substituí-lo?

Confira se o alvo está entre 350 e 6000 mm e se a instalação considera a zona cega de 350 mm. Verifique também alimentação e ligação conforme o datasheet.

A saída analógica fica no mesmo valor; qual é a primeira verificação?

Confira a ligação da saída, a configuração do sensor e a carga conectada, que não deve ultrapassar 500 Ω. Verifique também se o alvo está dentro da faixa de detecção.

Devo escolher a saída 4–20 mA ou a saída PNP?

Escolha 4–20 mA se a entrada analógica do controlador for compatível com esse sinal e com carga de até 500 Ω; escolha PNP para uma entrada digital compatível, respeitando o limite de 100 mA. Confirme a configuração e a ligação no datasheet.

O sensor pode operar em IO-Link com qualquer master?

Não necessariamente: a ficha especifica IO-Link 1.1 e exige master de classe A. Confirme suporte à revisão e à classe da porta antes da integração.

Como faço a montagem mecânica do UIT504?

A montagem utiliza rosca M30 × 1,5. Consulte o desenho dimensional e respeite o torque máximo de aperto de 100 Nm indicado na ficha.

Como confirmar a pinagem e fazer a ligação elétrica?

Use o datasheet do fabricante para identificar a pinagem do conector M12 A-coded de 4 contatos e o esquema de ligação. Não energize o sensor com base apenas na correspondência física do conector.

GLOSSÁRIO TÉCNICO

Zona cega

Região próxima ao sensor na qual a detecção não é especificada; neste modelo, corresponde a 350 mm (Ref.: zona cega).

IO-Link

Interface de comunicação indicada para parametrização e troca de dados entre o sensor e um master compatível (Ref.: IO-Link 1.1; master classe A).

PNP

Tipo de saída de comutação indicado para conexão a uma entrada digital compatível (Ref.: função elétrica PNP; corrente máxima de 100 mA).

Histerese

Diferença entre os pontos de comutação ao aproximar e afastar o alvo, conforme configuração e comportamento especificado (Ref.: histerese < 3 %).

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de elementos conforme o código IP; a ficha especifica IP67 (Ref.: grau de proteção IP67).
