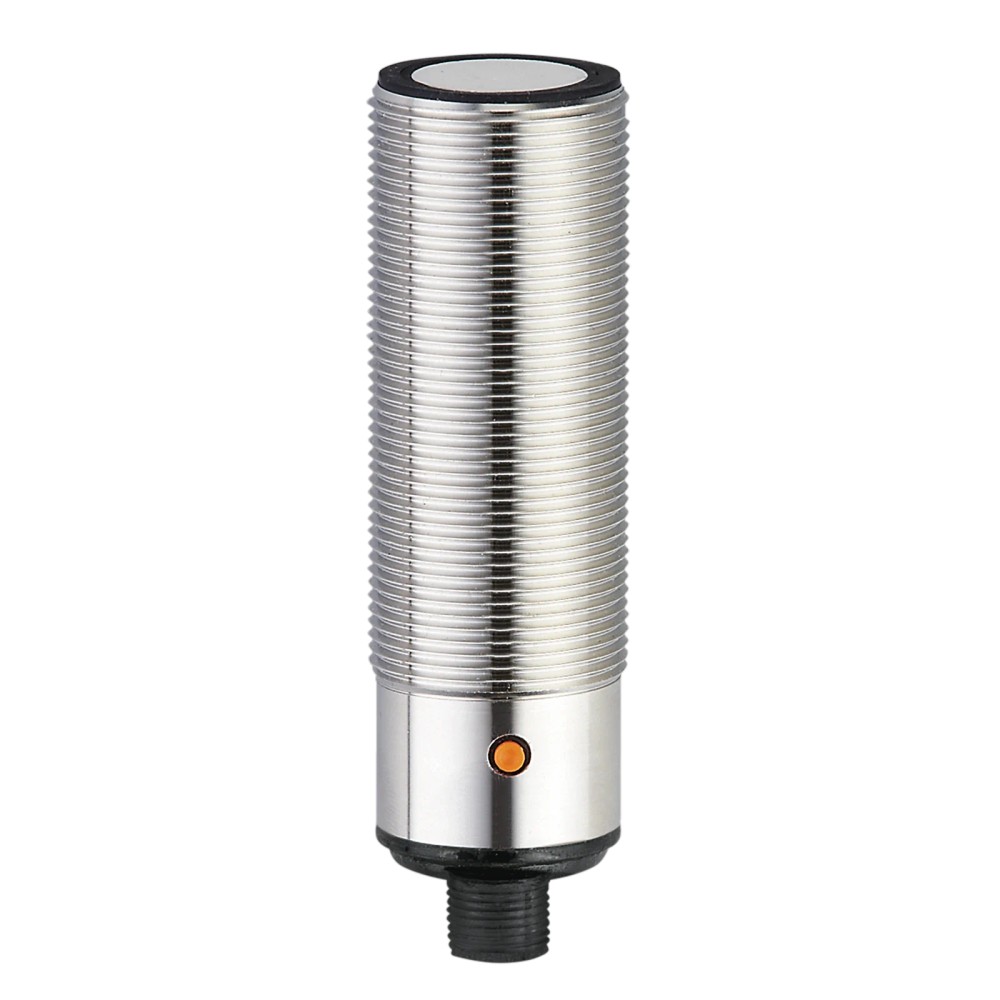

Imagem meramente ilustrativa

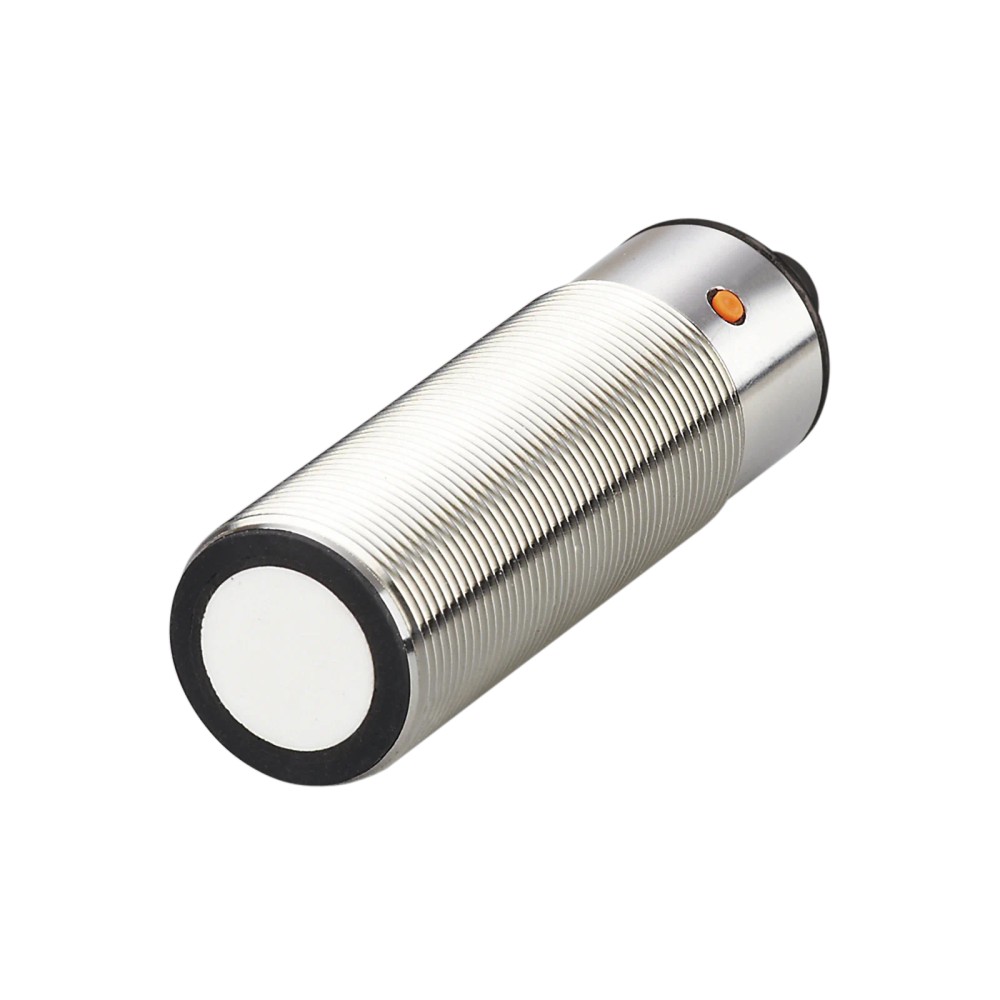

Imagem meramente ilustrativa

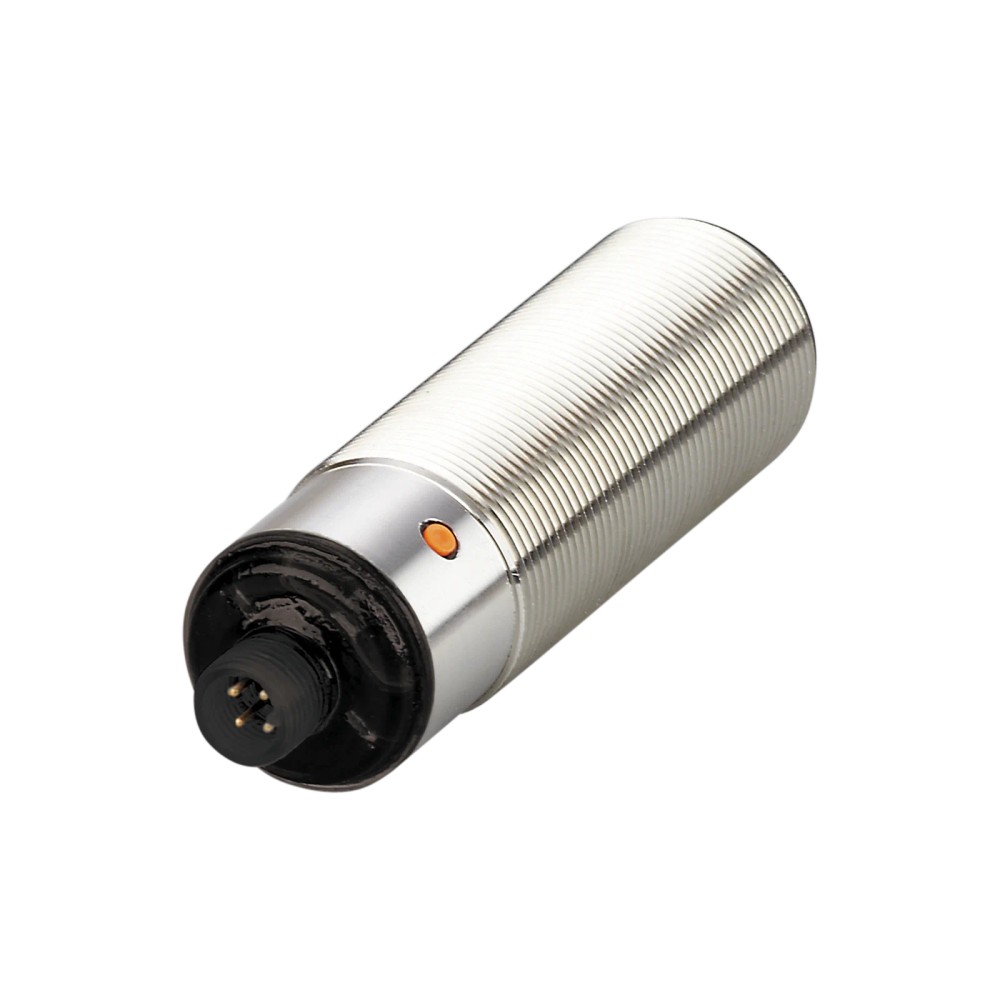

Imagem meramente ilustrativa
Imagem meramente ilustrativa
R$ 4.396,20
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: UIT502
- EAN: 4021179321365
- NCM do produto: 85365090
Destaques do Produto
Faixa de detecção
250...mais
Saiba mais sobre: "UIT502 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30, 250-3500mm, IO-Link, PNP"
Destaques do Produto
Faixa de detecção
250 a 3500 mm, para alvo de 200 x 200 mm
Tipo de saída
PNP e analógica 0 a 10 V; IO-Link
Conexão elétrica
M12, codificação A, 4 contatos
Montagem mecânica
Rosca M30 x 1,5
Ambiente
IP 67 e -20 a 70 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Sensor Ultrassônico IFM UIT502, M30 x 1,5, 250 a 3500 mm, PNP, saída analógica e IO-Link
O IFM UIT502 é um sensor ultrassônico para detecção de nível e distância, com saída PNP, saída analógica e comunicação IO-Link. Seu alcance especificado é de 250 a 3500 mm para alvo de 200 x 200 mm, com zona cega de 250 mm. Possui conexão elétrica M12 de 4 contatos e grau de proteção IP 67.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | UIT502 |
| Princípio de detecção | Ultrassônico |
| Alcance de detecção | 250 a 3500 mm; alvo de 200 x 200 mm |
| Zona cega | 250 mm |
| Saídas | 1 digital PNP e 1 analógica |
| Interface | IO-Link 1.1; modo SIO disponível |
| Conexão elétrica | M12, codificação A, 4 contatos |
| Montagem | Rosca M30 x 1,5; comprimento 103 mm |
| Proteção e temperatura ambiente | IP 67; -20 a 70 °C |
| Alimentação | 10 a 30 V DC |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição ultrassônica de nível ou distância em instalações com alvo dentro da faixa especificada de 250 a 3500 mm e dimensão de referência de 200 x 200 mm.
- Sistemas que aceitem alimentação de 10 a 30 V DC, entrada para saída PNP e/ou entrada analógica de 0 a 10 V.
- Instalações com conexão elétrica M12 de 4 contatos e montagem roscada M30 x 1,5.
- Aplicações em ambiente dentro de -20 a 70 °C, com necessidade de invólucro IP 67.
⚠ Considere outro se precisa de:
- Não selecionar para medir alvos a menos de 250 mm: essa distância está na zona cega especificada.
- Não selecionar quando a distância requerida exceder 3500 mm ou quando as condições do alvo diferirem da referência de 200 x 200 mm sem validar a aplicação com o fabricante.
- Não conectar a uma entrada que não aceite o tipo de sinal necessário; verificar especialmente PNP e tensão analógica de 0 a 10 V.
- Não presumir compatibilidade com roscas, conectores ou protocolos diferentes de M30 x 1,5, M12 codificação A e IO-Link descritos na ficha.
APLICAÇÕES E USO
- Uso comprovado pela identificação do produto: detecção ultrassônica de nível e distância, respeitando alcance, zona cega e alvo de referência especificados.
- Possibilidade inferida: integração a sistemas de automação que recebam sinal PNP, sinal analógico de 0 a 10 V ou IO-Link; validar entrada, parametrização e condições do alvo antes da aplicação.
- A operação deve permanecer dentro da faixa ambiente de -20 a 70 °C e considerar proteção IP 67 conforme condições de montagem do fabricante.
- Para alvos menores ou diferentes de 200 x 200 mm, superfícies ou condições de instalação não descritas, a adequação não é garantida pela ficha; validar com o fabricante.
COMO ESCOLHER
Antes de comprar o Sensor Ultrassônico IFM UIT502, M30 x 1,5, 250 a 3500 mm, PNP, saída analógica e IO-Link, verifique estes pontos:
Escolha o UIT502 quando
A aplicação exigir detecção ultrassônica entre 250 e 3500 mm, montagem M30 x 1,5, saída PNP ou analógica de 0 a 10 V e/ou comunicação IO-Link, respeitando a dimensão de alvo de referência indicada.
Avalie outra configuração quando
A faixa de medição necessária estiver fora dos limites especificados, o alvo precisar ser detectado dentro da zona cega de 250 mm ou o sistema exigir tipo de saída, conector ou montagem diferentes. Confirme a adequação para alvos e condições não detalhados na ficha com o fabricante.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Modelo / SKU | UIT502 | Identificação do produto. |
| GTIN | 4021179321365 | Código comercial informado na ficha. |
| Tipo de produto | Sensor ultrassônico | Tecnologia de detecção indicada para medição de nível e distância. |
| Alvo de referência | 200 x 200 mm | Dimensão do alvo associada ao alcance de detecção especificado. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10 a 30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 30 mA | Limite indicado na ficha. |
| Classe de proteção elétrica | III | Classificação declarada pelo fabricante. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção especificado. |
| Proteção contra sobrecarga | Sim | Recurso de proteção especificado. |
| Proteção contra curto-circuitos | Sim | Recurso de proteção especificado. |
| Entradas/saídas e sinais | ||
|---|---|---|
| Função elétrica | PNP | Tipo da saída de comutação. |
| Quantidade de saídas digitais | 1 | Quantidade informada na ficha. |
| Quantidade de saídas analógicas | 1 | Quantidade informada na ficha. |
| Sinal de saída | Sinal de comutação, sinal analógico e IO-Link | Sinais e comunicação disponíveis conforme configuração. |
| Saída analógica | 0 a 10 V | Tipo e faixa de tensão especificados. |
| Saída de comutação | Abertura/fechamento parametrizável | Lógica de comutação configurável. |
| Corrente constante máxima da saída de comutação DC | 100 mA | Limite elétrico especificado. |
| Queda de tensão máxima da saída de comutação DC | 2,2 V | Valor máximo indicado na ficha. |
| Frequência de comutação DC | 1 Hz | Frequência especificada para comutação DC. |
| Resistência de carga mínima | 3000 Ω | Valor mínimo indicado para a saída analógica. |
| Faixa de medição | ||
|---|---|---|
| Alcance de detecção | 250 a 3500 mm | Alcance especificado para alvo de 200 x 200 mm. |
| Zona cega | 250 mm | Região abaixo da qual a ficha não assegura medição. |
| Frequência do conversor | 112 kHz | Frequência especificada para o conversor ultrassônico. |
| Ângulo de abertura cilíndrico | 12° (±2°) | Ângulo informado pelo fabricante. |
| Desvio máximo do ângulo de 90° entre sensor e objeto | ±4° | Limite angular indicado na ficha. |
| Compensação de temperatura | Sim | Compensação indicada como disponível. |
| Precisão e desvios | ||
|---|---|---|
| Resolução | 3 mm | Resolução nominal indicada na ficha. |
| Repetibilidade | 1 % | Valor especificado pelo fabricante. |
| Histerese | < 3 % | Limite especificado. |
| Erro de linearidade da saída analógica | < 3 % | Limite especificado para a saída analógica. |
| Variação no ponto de comutação | -5 a 5 % | Faixa informada na ficha. |
| Tempos de reação | ||
|---|---|---|
| Tempo de resposta da saída analógica | < 600 ms | Tempo especificado para a saída analógica. |
| Retardo de prontidão | < 0,3 s | Tempo indicado para prontidão. |
| Tempo mínimo do ciclo do processo | 3,2 ms | Valor mínimo informado para o ciclo do processo. |
| Frequência de comutação DC | 1 Hz | Limite de frequência de comutação especificado. |
| Interfaces | ||
|---|---|---|
| Interface de comunicação | IO-Link 1.1 | Revisão de IO-Link indicada na ficha. |
| Tipo de transferência IO-Link | COM2 (38,4 kBaud) | Taxa de transferência especificada. |
| Classe de master port exigida | A | Classe necessária para a porta do master IO-Link. |
| Perfil IO-Link | Smart Sensor - SSP 0 Generic Profiled Sensor | Perfil declarado pelo fabricante. |
| Modo SIO | Sim | Operação em modo SIO disponível. |
| DeviceID | 1095 (default) | Identificador padrão informado. |
| Padrão SDCI | IEC 61131-9 | Padrão associado à interface IO-Link. |
| Ajustes e operação | ||
|---|---|---|
| Possibilidades de ajuste | Histerese/janela; segundo ponto de comutação; retardo no ligamento e desligamento; processos de comutação; função Teach; comutação de modo Claro/Escuro | Parâmetros disponíveis conforme ficha. |
| Função Teach | Sim | Recurso de ajuste indicado como disponível. |
| Display de estado de comutação | 2 LEDs amarelos | Indicação visual declarada. |
| Display de eco | 1 LED verde | Indicação visual declarada. |
| Condições ambientais e conformidade | ||
|---|---|---|
| Grau de proteção | IP 67 | Grau de proteção declarado; seguir as condições de instalação e conexão do fabricante. |
| Temperatura ambiente | -20 a 70 °C | Faixa de operação informada. |
| Temperatura de armazenamento | -30 a 80 °C | Faixa de armazenamento informada. |
| EMC | EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: 3 V/m; EN 61000-4-4: 2 kV; EN 61000-4-6: 3 V; EN 55011 classe A | Valores e normas EMC listados na ficha. |
| Resistência a choques | EN 60068-2-27 Ea, 30 g, 11 ms de meio seno; 3 choques em cada direção dos 3 eixos | Condição de ensaio indicada pelo fabricante. |
| Estabilidade de vibração | EN 60068-2-6 Fc; 10 a 55 Hz, amplitude de 1 mm; 5 min de duração e 30 min por eixo na ressonância ou a 55 Hz | Condição de ensaio indicada pelo fabricante. |
| Certificação UL | cULus E174191; Ta -20 a 70 °C; fontes de alimentação Class 2 | Certificação e condições listadas na ficha. |
| Dados mecânicos e materiais | ||
|---|---|---|

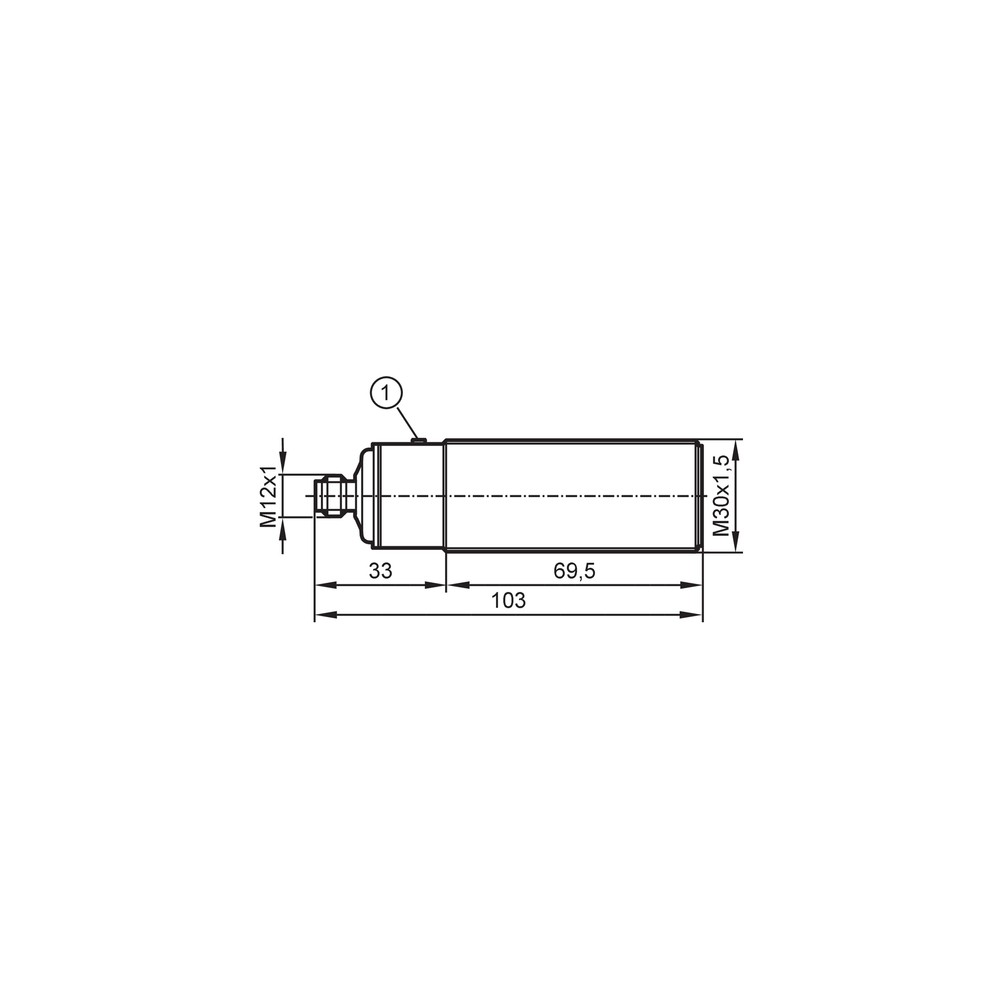

| Dimensões | M30 x 1,5; comprimento 103 mm | Forma construtiva roscada e comprimento especificados. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos | Conector elétrico informado. |
| Material do invólucro | Aço inoxidável 1.4404 (316L), PA e cerâmica de vidro epóxi | Materiais listados para o produto. |
| Torque máximo de aperto | 100 Nm | Limite especificado; observar as instruções de montagem do fabricante. |
| Peso | 241 g | Valor informado no conjunto de dados do produto. |
| Material incluído | 2 porcas de fixação M30 em aço inoxidável | Acessórios indicados como incluídos. |
| Dados de confiabilidade | ||
|---|---|---|
| MTTF | 113 anos | Valor de MTTF declarado na ficha; não equivale a prazo de garantia ou vida útil garantida. |
COMPATIBILIDADE
Comunicação
• IO-Link 1.1, transferência COM2 a 38,4 kBaud; perfil Smart Sensor - SSP 0 Generic Profiled Sensor.
• Modo SIO disponível para operação sem comunicação IO-Link, conforme configuração elétrica compatível.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC; função elétrica PNP; uma saída digital e uma saída analógica de tensão de 0 a 10 V. Verifique a atribuição de contatos no documento técnico antes de energizar; o pinout não está disponível como URL independente na ficha.
Processo
Montagem mecânica por rosca M30 x 1,5; comprimento do sensor de 103 mm. A ficha não especifica uma conexão de processo adicional.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada de CLP compatível com saída digital PNP | ✓ | A ficha especifica função elétrica PNP e uma saída digital. Compatibilidade depende também da tensão e da configuração da entrada do controlador. |
| Entrada analógica que aceite sinal de tensão de 0 a 10 V | ✓ | A saída analógica do sensor é especificada como 0 a 10 V. |
| Master IO-Link com porta classe A e suporte a IO-Link 1.1 | ✓ | A ficha indica IO-Link 1.1 e classe de master port exigida A; confirme o perfil e a configuração do master. |
| Master IO-Link com porta de classe diferente de A | ✗ | A classe de master port exigida na ficha é A. |
| Alvo na zona de 0 a 249 mm | ✗ | A zona cega especificada é de 250 mm; a ficha não assegura detecção nessa região. |
| Montagem em rosca diferente de M30 x 1,5 | ✗ | A rosca indicada é M30 x 1,5; adaptação mecânica não está especificada. |
| Instalação dentro de -20 a 70 °C e com requisito IP 67 | ✓ | A faixa de temperatura ambiente especificada é -20 a 70 °C e o grau de proteção é IP 67. |
INSTALAÇÃO
Como instalar o Sensor Ultrassônico IFM UIT502, M30 x 1,5, 250 a 3500 mm, PNP, saída analógica e IO-Link
- Confirme que a distância esperada está entre 250 e 3500 mm e considere a zona cega de 250 mm.
- Verifique a montagem disponível: rosca M30 x 1,5 e comprimento do sensor de 103 mm.
- Instale o sensor orientado para o alvo; respeite o desvio angular máximo de ±4° informado para sensor e objeto.
- Conecte ao conector M12, codificação A, de 4 contatos, consultando a folha de dados para a atribuição dos pinos.
- Alimente com 10 a 30 V DC e conecte a saída PNP, analógica ou IO-Link à entrada compatível do sistema.
- Configure a função e os parâmetros necessários e confirme a detecção pelos indicadores de estado e eco antes de liberar a operação.
ACESSÓRIOS
- 2 porcas de fixação M30 em aço inoxidável.
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não detecta o alvo ou não comuta. | Alvo dentro da zona cega, fora do alcance especificado, desalinhado ou conexão/alimentação inadequada. | Meça a distância até o alvo, confira alinhamento e alimentação de 10 a 30 V DC e observe os LEDs de estado e eco. |
| A distância ou o ponto de comutação não corresponde ao esperado. | Parâmetros de comutação ou função Teach não configurados para a aplicação, ou condição do alvo diferente da referência especificada. | Revise a parametrização, o ponto de comutação e as condições do alvo; compare a instalação com a referência de alvo de 200 x 200 mm. |
| O CLP não reconhece a saída digital. | Entrada do controlador incompatível com PNP, ligação incorreta ou ausência de alimentação adequada. | Confirme o tipo da entrada, a tensão de alimentação e a atribuição dos contatos M12 na folha de dados. |
| A leitura analógica não aparece ou fica fora da escala esperada. | Entrada analógica não configurada para tensão de 0 a 10 V, ligação incorreta ou parametrização inadequada. | Verifique se a entrada aceita 0 a 10 V, confira a ligação conforme a folha de dados e revise os parâmetros do sensor. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IFM UIT502 e para que serve?
É um sensor ultrassônico para detecção de nível e distância. Fornece sinais PNP e analógico, além de comunicação IO-Link.
Com quais sinais e protocolos posso integrar o UIT502?
A ficha indica saída digital PNP, saída analógica de tensão de 0 a 10 V e IO-Link 1.1. Para IO-Link, a porta master exigida é classe A.
O que acompanha o sensor?
A ficha lista duas porcas de fixação M30 em aço inoxidável como material incluído. Não especifica cabo ou outros acessórios.
Ele funciona a menos de 250 mm do alvo?
A ficha informa zona cega de 250 mm, portanto não assegura detecção abaixo dessa distância. Considere essa limitação ao definir a posição de montagem.
Posso usar o UIT502 fora da faixa de -20 a 70 °C?
A faixa de temperatura ambiente especificada é de -20 a 70 °C. A ficha não confirma operação fora desses limites.
O sensor acende, mas não detecta: o que verifico antes de trocar?
Confira se o alvo está fora da zona cega e dentro do alcance, se há alinhamento adequado e se o LED de eco indica retorno. Verifique também a alimentação e a configuração da saída.
A saída não é lida pelo CLP; qual pode ser a causa?
Uma causa possível é a entrada do CLP não ser compatível com PNP ou com o sinal analógico de 0 a 10 V utilizado. Confira o tipo de entrada, a ligação M12 e a tensão de alimentação.
Quando escolher o UIT502 em vez de outro sensor?
Escolha-o quando a aplicação exigir detecção ultrassônica dentro de 250 a 3500 mm e aceitar montagem M30 x 1,5, PNP, 0 a 10 V ou IO-Link. Se a faixa ou as interfaces necessárias forem diferentes, compare com outro modelo usando a ficha técnica correspondente.
Preciso de um cabo M12 para instalar o produto?
O sensor tem conexão M12 de codificação A e 4 contatos, mas a ficha não informa que um cabo esteja incluído. Verifique o cabo e a atribuição de pinos adequados antes da instalação.
Como ajustar o sensor após a montagem?
A ficha indica função Teach e ajustes de histerese/janela, ponto de comutação, retardos e modo Claro/Escuro. Consulte a folha de dados do fabricante para a configuração e a ligação dos contatos.
GLOSSÁRIO TÉCNICO
Zona cega
Região próxima ao sensor na qual a ficha não assegura medição. (Ref.: 250 mm)
IO-Link
Interface de comunicação do sensor com um master compatível. (Ref.: IO-Link 1.1; COM2, 38,4 kBaud)
Saída PNP
Saída digital cuja função elétrica é especificada como PNP. (Ref.: função elétrica PNP)
Repetibilidade
Variação indicada para a repetição de uma medição nas condições especificadas. (Ref.: 1 %)
Grau de proteção IP
Classificação declarada de proteção do invólucro contra ingresso de sólidos e água, segundo condições de ensaio aplicáveis. (Ref.: IP 67)
Ligações relacionadas com "UIT502 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30, 250-3500mm, IO-Link, PNP"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "UIT502 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30, 250-3500mm, IO-Link, PNP"
Para avaliar, preencha:
Sua última visita
