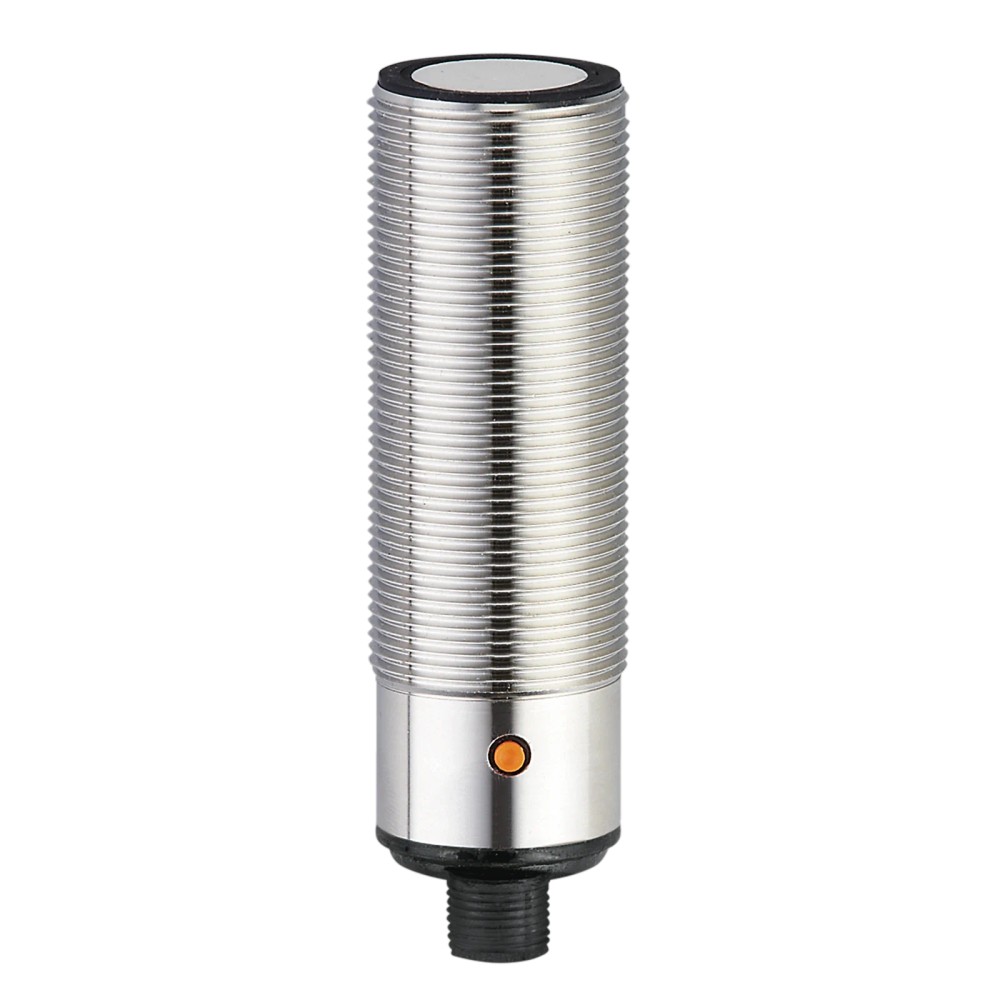

Imagem meramente ilustrativa

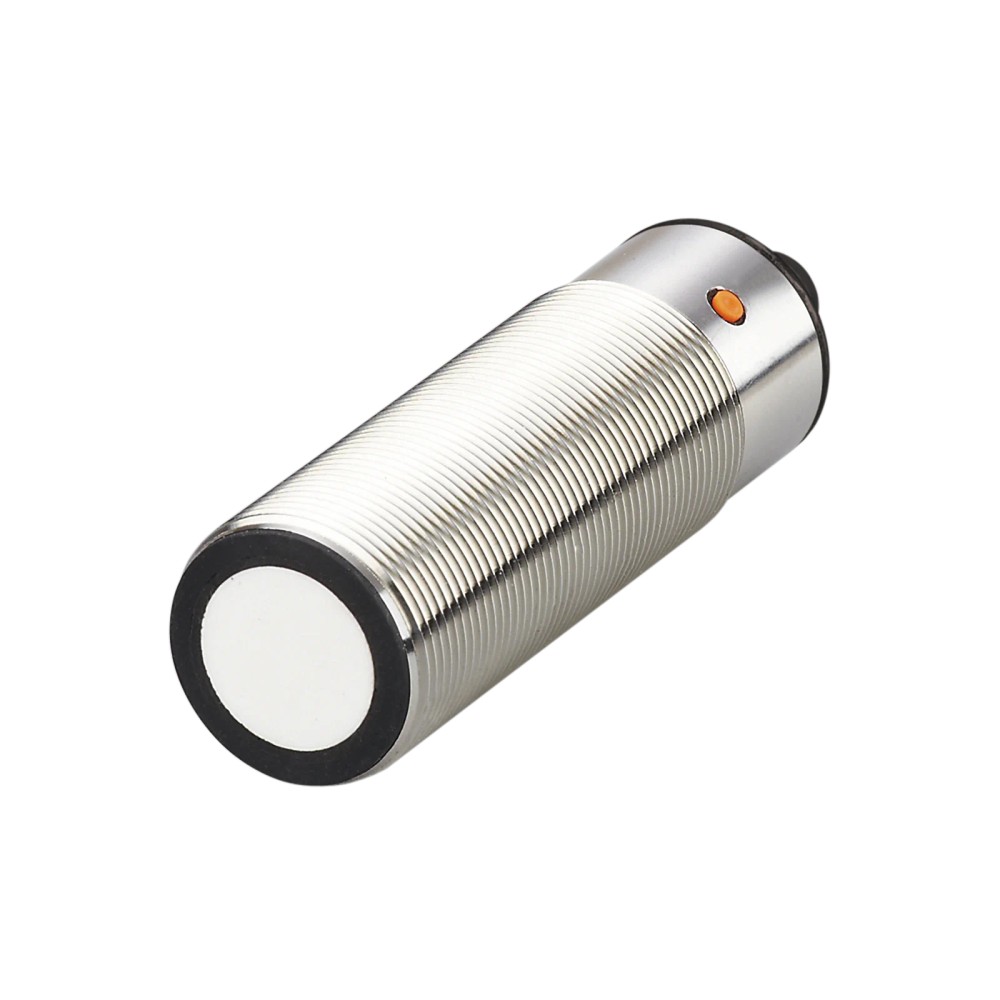

Imagem meramente ilustrativa

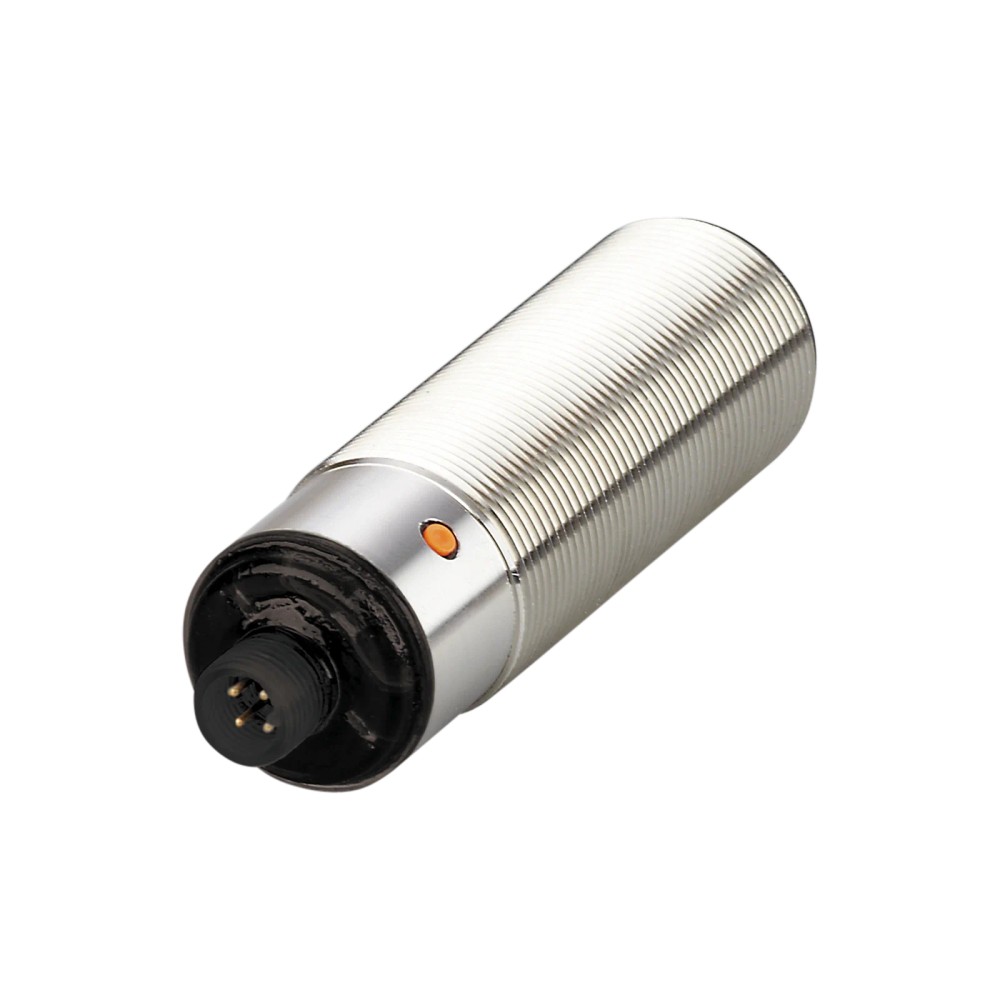

Imagem meramente ilustrativa
Imagem meramente ilustrativa
R$ 4.396,20
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: UIT501
- EAN: 4021179321358
- NCM do produto: 85365090
Destaques do Produto
Alcance
250 a 3500...mais
Saiba mais sobre: "UIT501 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30, 250-3500mm, PNP, IO-Link"
Destaques do Produto
Alcance
250 a 3500 mm; considerar zona cega de 250 mm.
Saída de comutação
PNP, parametrizável.
Saída analógica
4 a 20 mA.
Alimentação
10 a 30 V DC.
Comunicação
IO-Link 1.1 ou modo SIO.
Conexão
M12 codificação A, 4 contatos; montagem roscada M30 x 1,5.
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Sensor ultrassônico IFM UIT501, M30 x 1,5, alcance de 250 a 3500 mm, saída PNP e IO-Link
O IFM UIT501 é um sensor ultrassônico para detecção de nível e distância. Seu alcance é de 250 a 3500 mm para um alvo de 200 x 200 mm, com zona cega de 250 mm. Possui saída de comutação PNP parametrizável, saída analógica de 4 a 20 mA e comunicação IO-Link. A conexão elétrica é M12 de 4 contatos.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo | Sensor ultrassônico |
| Alcance de detecção | 250 a 3500 mm; alvo de 200 x 200 mm |
| Zona cega | 250 mm |
| Saídas | 1 saída de comutação PNP e 1 saída analógica de 4 a 20 mA |
| Comunicação | IO-Link 1.1; modo SIO disponível |
| Tensão de operação | 10 a 30 V DC |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Proteção do invólucro | IP 67 |
| Temperatura ambiente | -20 a 70 °C |

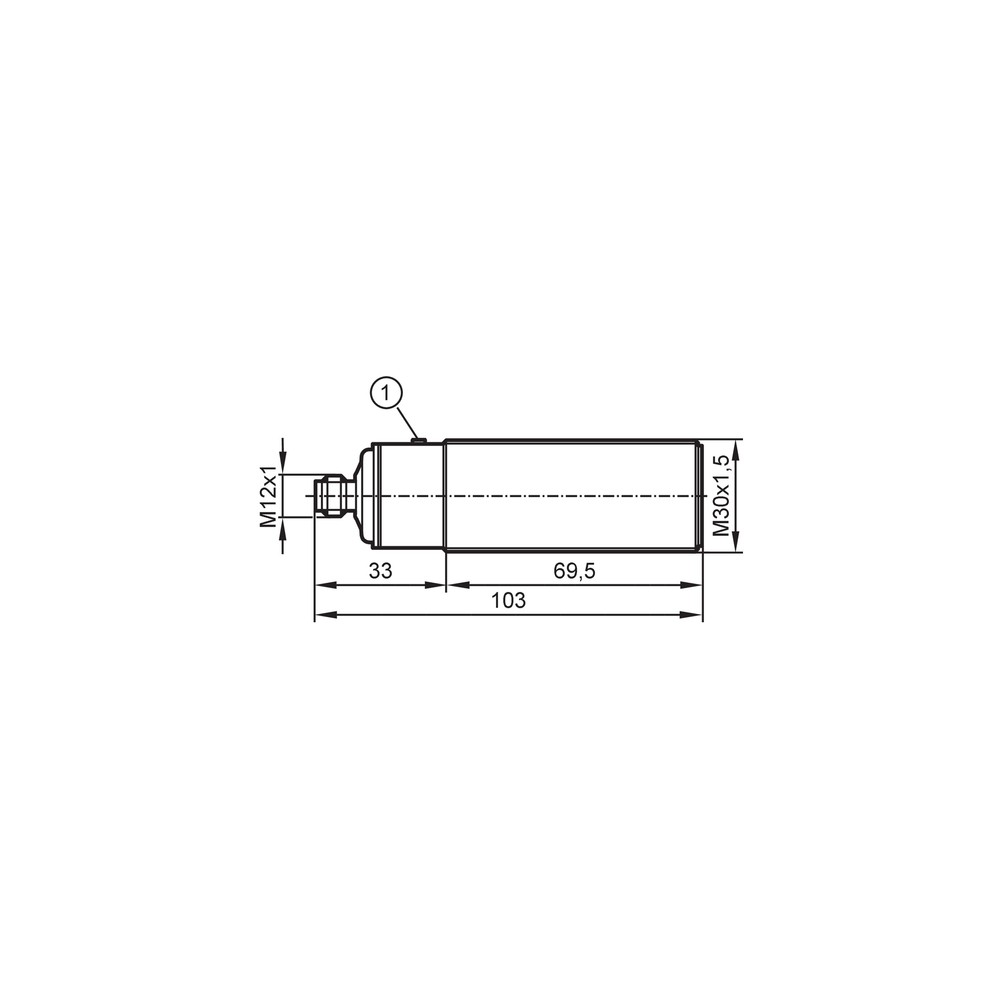

| Dimensões | M30 x 1,5; comprimento de 103 mm |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição ultrassônica de distância ou detecção de nível em aplicações cujo alvo e instalação atendam ao alcance de 250 a 3500 mm e à zona cega de 250 mm.
- Aplicações que utilizem entrada PNP, entrada analógica de 4 a 20 mA ou mestre IO-Link compatível com o dispositivo.
- Instalação em ambiente com temperatura ambiente entre -20 e 70 °C e conexão elétrica M12 de 4 contatos.
⚠ Considere outro se precisa de:
- Não selecione para medir distâncias menores que a zona cega de 250 mm.
- Não selecione se o sistema exigir saída NPN, tensão de alimentação fora de 10 a 30 V DC ou conexão elétrica diferente de M12 codificação A de 4 contatos, sem interface ou adaptação compatível.
- Não use fora da faixa de temperatura ambiente informada de -20 a 70 °C ou supondo que IP 67 permita imersão contínua.
APLICAÇÕES E USO
- Uso indicado: detecção de nível e distância por ultrassom, respeitando a faixa nominal de 250 a 3500 mm e a zona cega de 250 mm; a ficha especifica alvo de 200 x 200 mm.
- Possibilidade de integração a controlador por sinal PNP, sinal analógico de 4 a 20 mA ou IO-Link, desde que entradas, alimentação e pinagem do sistema sejam compatíveis.
- Para ambiente industrial, considerar a faixa de temperatura de -20 a 70 °C e o grau de proteção IP 67 conforme as condições de instalação. A ficha não especifica substâncias, formatos de alvo ou desempenho em processos particulares; validar esses fatores com o fabricante.
COMO ESCOLHER
Antes de comprar o Sensor ultrassônico IFM UIT501, M30 x 1,5, alcance de 250 a 3500 mm, saída PNP e IO-Link, verifique estes pontos:
Escolha o UIT501 quando
A distância a detectar estiver dentro de 250 a 3500 mm, com alvo de referência de 200 x 200 mm, e o sistema aceitar saída PNP, sinal analógico de 4 a 20 mA ou IO-Link.
Considere outra configuração quando
A distância necessária estiver na zona cega, a alimentação não atender a 10 a 30 V DC, ou a entrada do controlador exigir um tipo de saída incompatível. Confirme no datasheet do fabricante os requisitos de montagem e a configuração do alvo para a aplicação.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Produto | Sensor ultrassônico IFM UIT501 | Referência do produto informada no anúncio. |
| SKU / part number | UIT501 | Código de identificação do produto. |
| GTIN | 4021179321358 | Código de identificação comercial informado. |
| Tipo de produto | Sensor ultrassônico | Tecnologia declarada na ficha. |
| Descrição técnica | Sensor ultrassônico fotoelétrico difuso | Descrição técnica informada no anúncio. |
| Aplicação nominal | Detecção de nível e distância | Uso indicado no nome do produto. |
| Faixa de medição | ||
|---|---|---|
| Alcance de detecção | 250 a 3500 mm | Faixa especificada para alvo de 200 x 200 mm. |
| Zona cega | 250 mm | Distância mínima indicada; não considerar detecção dentro desta região. |
| Resolução | 3 mm | Valor informado na ficha técnica. |
| Frequência do conversor | 112 kHz | Frequência especificada para o conversor ultrassônico. |
| Ângulo de abertura cilíndrico | 12° (±2°) | Ângulo informado na ficha. |
| Desvio máximo do ângulo de 90° entre sensor e objeto | ±4° | Condição angular declarada para sensor e objeto. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de operação | 10 a 30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 30 mA | Valor informado na ficha. |
| Classe de proteção elétrica | III | Classificação declarada pelo fabricante. |
| Proteção contra inversão de polaridade | Sim | Recurso indicado na ficha. |
| Proteção contra curto-circuitos | Sim | Recurso indicado para as saídas. |
| Proteção contra sobrecarga | Sim | Recurso declarado na ficha. |
| Saídas e sinais | ||
|---|---|---|
| Função elétrica | PNP | Tipo de saída de comutação informado. |
| Quantidade de saídas digitais | 1 | Quantidade declarada. |
| Quantidade de saídas analógicas | 1 | Quantidade declarada. |
| Saída analógica | 4 a 20 mA | Faixa de corrente de saída especificada. |
| Saída de comutação | Abertura/fechamento, parametrizável | Função configurável conforme a ficha. |
| Corrente contínua máxima da saída de comutação DC | 100 mA | Limite máximo informado. |
| Queda de tensão máxima da saída de comutação DC | 2,2 V | Valor máximo declarado. |
| Carga máxima | 500 Ω | Carga máxima informada na ficha. |
| Frequência de comutação DC | 1 Hz | Valor especificado para comutação DC. |
| Modo SIO | Sim | Operação em modo SIO indicada como disponível. |
| Precisão e desvios | ||
|---|---|---|
| Repetibilidade | 1 % | Valor declarado na ficha. |
| Histerese | < 3 % | Valor declarado na ficha. |
| Erro de linearidade da saída analógica | < 3 % | Erro máximo informado para a saída analógica. |
| Variação no ponto de comutação | -5 a 5 % | Faixa informada na ficha. |
| Compensação de temperatura | Sim | Recurso indicado pelo fabricante. |
| Tempos de reação e resposta | ||
|---|---|---|
| Tempo de resposta da saída analógica | < 600 ms | Tempo especificado para a saída analógica. |
| Retardo de prontidão | < 0,3 s | Tempo informado até o sensor estar pronto. |
| Tempo mínimo do ciclo do processo | 3,2 ms | Parâmetro de processo IO-Link informado. |
| Interfaces e parametrização | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface declarada. |
| Revisão IO-Link | 1.1 | Revisão indicada na ficha. |
| Tipo de transferência IO-Link | COM2 (38,4 kBaud) | Taxa e modo de transferência declarados. |
| Classe de porta mestre exigida | A | Requisito de compatibilidade IO-Link. |
| Perfil IO-Link | Smart Sensor - SSP 0 Generic Profiled Sensor | Perfil indicado na ficha. |
| DeviceID | 1094 (default) | Identificação padrão informada. |
| Dados cíclicos IO-Link | Valor do processo: 16 bit; estado do dispositivo: 4 bit; informação de comutação binária: 2 bit | Composição declarada dos dados de processo. |
| Funções IO-Link acíclicas | Indicação específica da aplicação; contador de horas de operação | Funções listadas na ficha. |
| Parâmetros ajustáveis | Histerese/janela; segundo ponto de comutação; retardo no ligamento e desligamento; processos de comutação; função Teach; comutação de modo claro/escuro | Opções de parametrização declaradas. |
| Função Teach | Sim | Recurso de ajuste indicado na ficha. |
| Padrão SDCI | IEC 61131-9 | Padrão informado para SDCI. |
| Conexões elétricas | ||
|---|---|---|
| Conexão elétrica | 1 x M12; codificação A; 4 contatos | Conector elétrico especificado. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -20 a 70 °C | Faixa de operação especificada. |
| Temperatura de armazenamento | -30 a 80 °C | Faixa informada para armazenamento. |
| Grau de proteção | IP 67 | Grau declarado; não implica adequação a imersão contínua. |
| Resistência a choques | EN 60068-2-27 Ea; 30 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos | Condição de ensaio informada. |
| Estabilidade de vibração | EN 60068-2-6 Fc; 10 a 55 Hz, amplitude de 1 mm; 5 min; 30 min por eixo na ressonância ou a 55 Hz | Condição de ensaio informada. |
| EMC - ESD | EN 61000-4-2; 4 kV CD / 8 kV AD | Níveis de ensaio declarados. |
| EMC - HF irradiado | EN 61000-4-3; 3 V/m | Nível de ensaio declarado. |
| EMC - Burst | EN 61000-4-4; 2 kV | Nível de ensaio declarado. |
| EMC - AF com fio | EN 61000-4-6; 3 V | Nível de ensaio declarado. |
| Emissão EMC | EN 55011 classe A | Classificação declarada. |
| Certificação UL | cULus E174191; Ta -20 a 70 °C; fontes de alimentação Class 2 | Dados de certificação conforme ficha. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Design do invólucro | Forma construtiva roscada | Tipo construtivo informado. |
| Rosca | M30 x 1,5 | Dimensão de montagem mecânica. |
| Comprimento | 103 mm | Dimensão informada. |
| Materiais | Aço inoxidável 1.4404/316L; PA; cerâmica de vidro epóxi | Materiais declarados na ficha. |
| Torque máximo de aperto | 100 Nm | Limite informado para aperto. |
| Peso | 240,45 g | Peso informado no conjunto de dados. |
| MTTF | 117 anos | Valor informado na ficha; não representa garantia de vida útil. |
| Displays e elementos de operação | ||
|---|---|---|
| Display eco | 1 x LED verde | Indicador informado na ficha. |
| Display de estado de comutação | 2 x LED amarelo | Indicadores de estado informados. |
| Acessórios incluídos | ||
|---|---|---|
| Porcas de fixação | 2 x M30, aço inoxidável | Acessórios incluídos conforme ficha. |
COMPATIBILIDADE
Comunicação
• IO-Link 1.1, transferência COM2 a 38,4 kBaud; classe de porta mestre exigida A.
• Modo SIO disponível.
• Saída analógica de 4 a 20 mA e saída de comutação PNP; conferir entradas do controlador e esquema de ligação no datasheet.
Conexões
Elétrica
1 x M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC; saída PNP, saída analógica de 4 a 20 mA e interface IO-Link. A compatibilidade depende do pinout e das entradas do equipamento conectado; consultar o datasheet para a ligação.
Processo
Conexão ao processo por invólucro roscado M30 x 1,5. Não confundir essa montagem mecânica com a conexão elétrica M12.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Mestre IO-Link com porta classe A e comunicação IO-Link 1.1/COM2 | ✓ | A ficha especifica IO-Link 1.1, COM2 a 38,4 kBaud e classe de porta mestre A. |
| Controlador com entrada digital compatível com saída PNP e alimentação de 10 a 30 V DC | ✓ | O sensor tem saída de comutação PNP e opera com alimentação DC de 10 a 30 V; validar pinagem e limites da entrada no datasheet. |
| Controlador com entrada analógica compatível com sinal de 4 a 20 mA | ✓ | O produto possui uma saída analógica de corrente de 4 a 20 mA; confirmar a carga e as características da entrada receptora. |
| Aplicação com distância de detecção inferior a 250 mm | ✗ | A zona cega especificada é de 250 mm. |
| Instalação em rosca M30 x 1,5 e conexão elétrica M12 codificação A, 4 contatos | ✓ | Essas são as especificações mecânica e elétrica informadas; são conexões distintas. |
| Sistema que exige saída NPN | ✗ | A ficha identifica saída PNP; não informa saída NPN. |
INSTALAÇÃO
Como instalar o Sensor ultrassônico IFM UIT501, M30 x 1,5, alcance de 250 a 3500 mm, saída PNP e IO-Link
- Confirme que a distância de trabalho está dentro de 250 a 3500 mm e fora da zona cega de 250 mm.
- Verifique a dimensão mecânica M30 x 1,5 e a disponibilidade de espaço para o corpo de 103 mm.
- Instale e fixe o sensor respeitando o torque máximo informado de 100 Nm; não exceda esse limite.
- Conecte o M12 codificação A de 4 contatos conforme o esquema do datasheet, confirmando alimentação de 10 a 30 V DC e a pinagem antes de energizar.
- Conecte a saída PNP, a saída analógica ou IO-Link à entrada compatível do controlador; para IO-Link, confirme porta mestre classe A.
- Configure a função de comutação ou os parâmetros necessários e valide a leitura na aplicação, observando a distância e o alvo de referência.
ACESSÓRIOS
- 2 porcas de fixação M30 em aço inoxidável
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não detecta o alvo em distâncias curtas. | O alvo pode estar dentro da zona cega especificada de 250 mm. | Meça a distância entre a face ativa do sensor e o alvo e compare com a zona cega; teste dentro da faixa de detecção indicada. |
| A saída de comutação não muda de estado no controlador. | Possível incompatibilidade entre saída PNP e entrada do controlador, configuração do ponto de comutação ou erro de ligação. | Confirme que a entrada aceita PNP, confira alimentação, pinagem no datasheet e parâmetros de comutação configurados. |
| O valor analógico não é recebido ou fica fora da leitura esperada. | Entrada do controlador incompatível com 4 a 20 mA, ligação incorreta ou carga acima do limite de 500 Ω. | Verifique a configuração da entrada, a ligação conforme datasheet e se a carga está dentro do limite informado. |
| O mestre não estabelece comunicação IO-Link. | Porta mestre ou configuração não correspondente aos requisitos IO-Link do sensor. | Confirme porta classe A, IO-Link 1.1, COM2 a 38,4 kBaud e DeviceID padrão 1094; consulte o datasheet para a configuração. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o UIT501 e para que tipo de detecção ele serve?
É um sensor ultrassônico IFM para detecção de nível e distância. A faixa especificada é de 250 a 3500 mm para alvo de 200 x 200 mm.
Que sinais e comunicação o sensor oferece?
Ele oferece uma saída de comutação PNP parametrizável, uma saída analógica de 4 a 20 mA e comunicação IO-Link. Também pode operar em modo SIO.
O sensor funciona em um sistema que exige saída NPN?
A ficha especifica saída PNP, não NPN. Verifique se o controlador aceita PNP antes da compra.
Posso usar o sensor para detectar objetos a menos de 250 mm?
A ficha indica zona cega de 250 mm, portanto essa faixa não é indicada para detecção conforme a especificação disponível.
O LED acende, mas o controlador não reconhece a saída; o que devo verificar?
Verifique se a entrada do controlador é compatível com PNP ou com o sinal escolhido e confira alimentação e pinagem usando o datasheet. Confirme também os parâmetros de comutação.
A leitura analógica está ausente ou não corresponde à entrada do CLP; por onde começo?
Confirme que a entrada do CLP recebe 4 a 20 mA e que a carga do circuito não excede 500 Ω. Depois confira ligação e configuração da entrada.
É melhor comprar este sensor ou procurar outra versão?
Escolha o UIT501 se a aplicação aceitar saída PNP, sinal analógico de 4 a 20 mA ou IO-Link e operar na faixa especificada. Se precisar de NPN ou outra faixa, selecione uma versão cuja ficha declare esses requisitos.
O produto acompanha cabo M12 ou somente os itens de fixação?
A ficha informa 2 porcas de fixação M30 em aço inoxidável. Não lista cabo M12 como acessório incluído.
Que cuidados devo ter na montagem mecânica?
Confira a rosca M30 x 1,5 e respeite o torque máximo de aperto de 100 Nm. Consulte o desenho dimensional e o datasheet antes de instalar.
Como confirmar a compatibilidade IO-Link com meu mestre?
O sensor informa IO-Link 1.1, COM2 a 38,4 kBaud e requisito de porta mestre classe A. Confira esses requisitos e a configuração do dispositivo no sistema.
GLOSSÁRIO TÉCNICO
Zona cega
Região próxima ao sensor na qual a ficha não especifica detecção; neste produto, o valor declarado é 250 mm (Ref.: Zona cega).
IO-Link
Interface de comunicação digital do sensor com mestre compatível (Ref.: Revisão IO-Link 1.1; COM2, 38,4 kBaud).
PNP
Tipo de saída de comutação especificado para conexão a uma entrada compatível (Ref.: Função elétrica PNP).
Saída analógica 4 a 20 mA
Sinal de corrente proporcional ao processo conforme a configuração da aplicação (Ref.: Corrente da saída analógica 4 a 20 mA).
IP 67
Grau de proteção do invólucro declarado na ficha; não deve ser interpretado como autorização para imersão contínua (Ref.: Proteção IP).
Ligações relacionadas com "UIT501 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30, 250-3500mm, PNP, IO-Link"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "UIT501 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30, 250-3500mm, PNP, IO-Link"
Para avaliar, preencha:
Sua última visita
