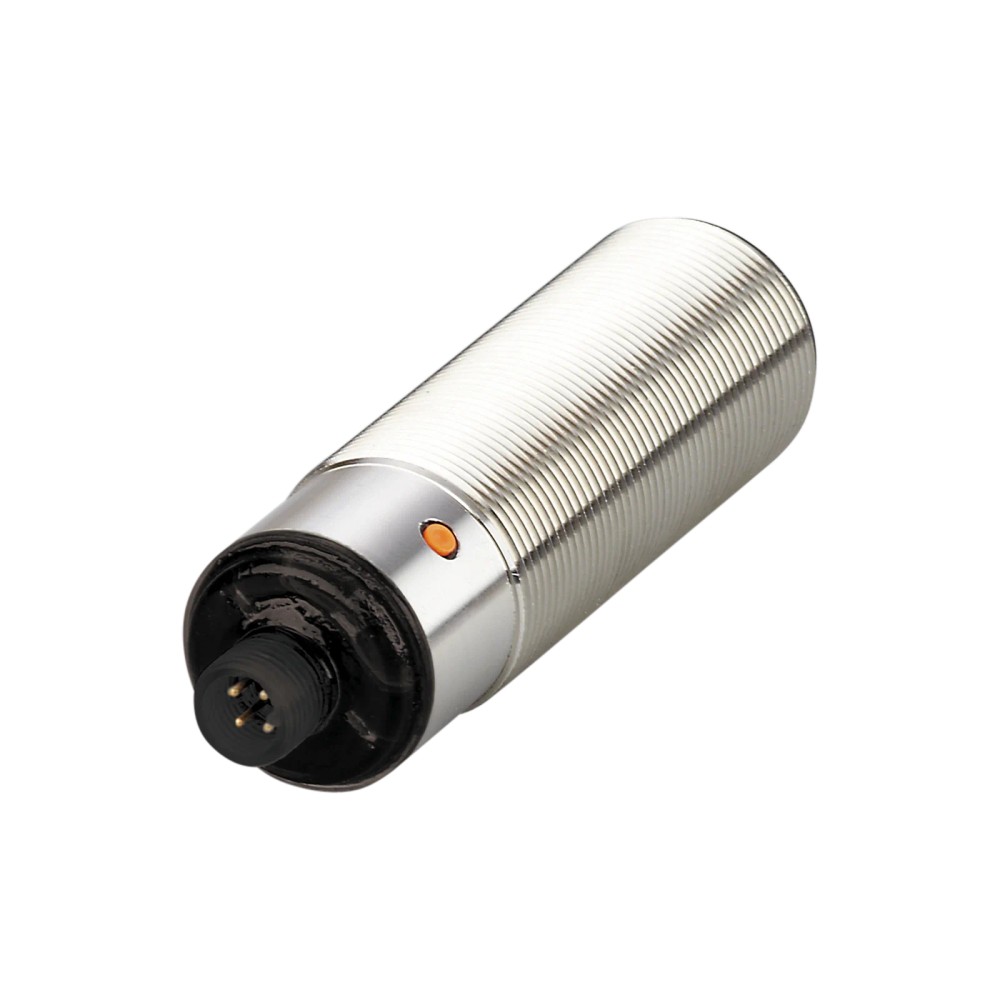

Imagem meramente ilustrativa

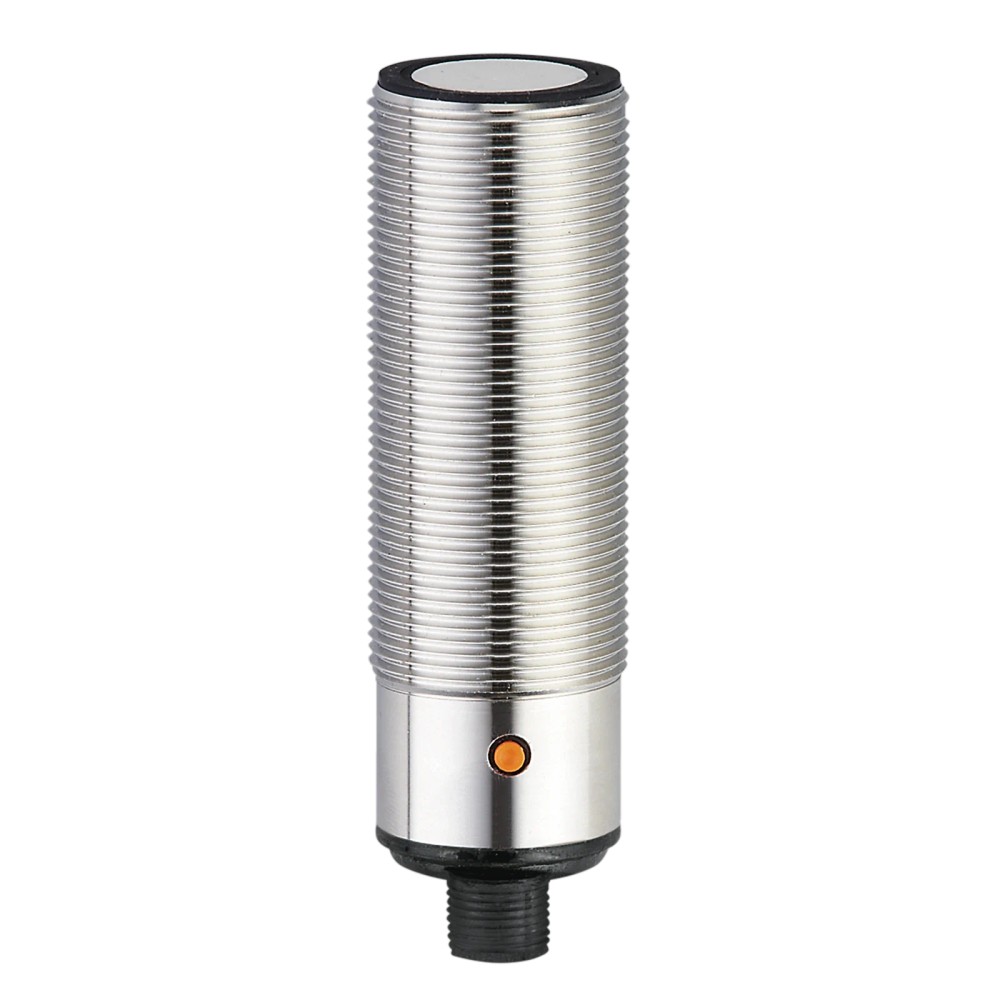

Imagem meramente ilustrativa

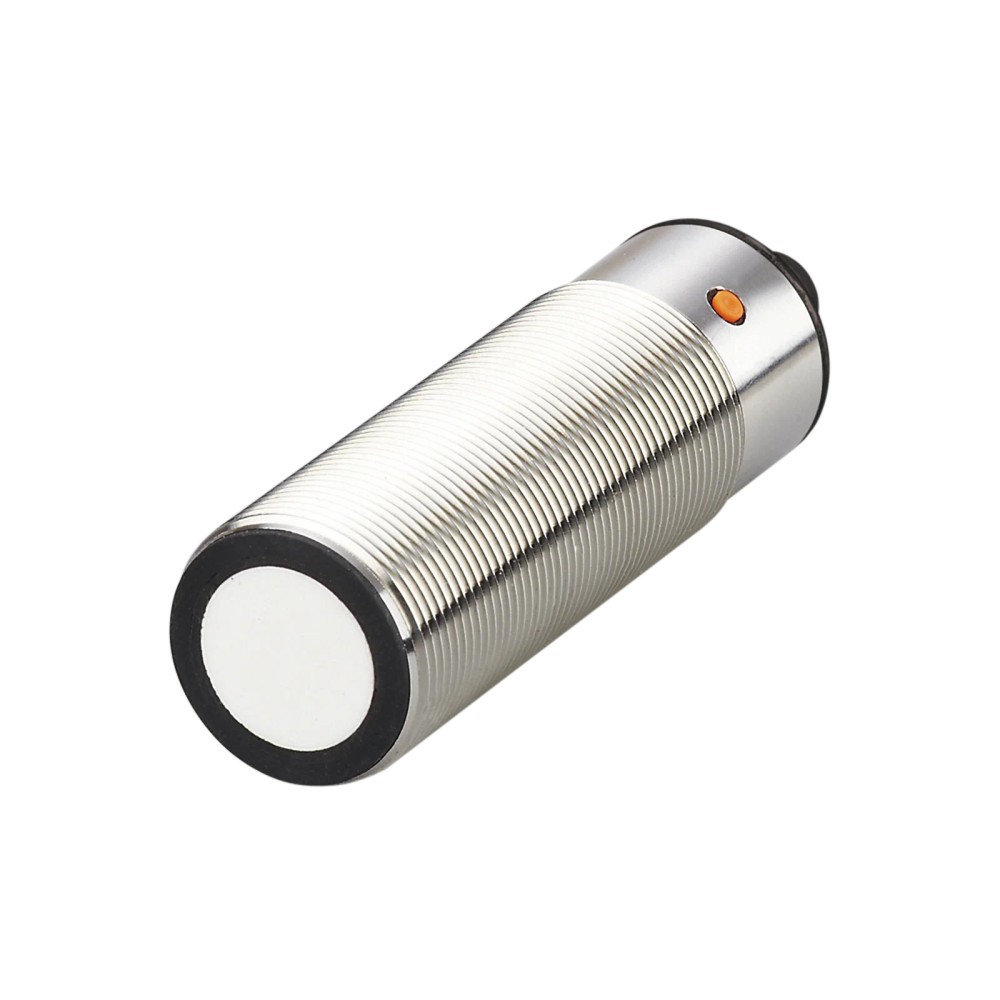

Imagem meramente ilustrativa
Imagem meramente ilustrativa
R$ 3.964,92
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: UIT500
- EAN: 4021179321341
- NCM do produto: 85365090
Destaques do Produto
Faixa de detecção
250...mais
Saiba mais sobre: "UIT500 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30 IO-Link 250-3500mm PNP"
Destaques do Produto
Faixa de detecção
250 a 3500 mm; alvo de 200 x 200 mm
Saída
PNP, parametrizável
Comunicação
IO-Link e modo SIO
Alimentação
10 a 30 V DC
Montagem
Rosca M30 x 1,5; conexão elétrica M12
Ambiente
IP 67; -20 a 70 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Sensor Ultrassônico IFM UIT500, M30 x 1,5, IO-Link, PNP, 250 a 3500 mm
O IFM UIT500 é um sensor ultrassônico para detectar objetos e medir distância dentro da faixa especificada. Possui saída PNP parametrizável, interface IO-Link e conexão elétrica M12. Seu alcance de detecção é de 250 a 3500 mm para alvo de 200 x 200 mm, com zona cega de 250 mm.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | Sensor ultrassônico |
| Alcance de detecção | 250 a 3500 mm; alvo de 200 x 200 mm |
| Zona cega | 250 mm |
| Saída | PNP; abertura/fechamento parametrizável |
| Interface de comunicação | IO-Link; modo SIO disponível |
| Tensão de operação | 10 a 30 V DC |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Rosca e comprimento | M30 x 1,5; 103 mm |
| Grau de proteção | IP 67 |
| Temperatura ambiente | -20 a 70 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção de objetos e monitoramento de distância quando o alvo e a instalação permitem operar entre 250 e 3500 mm.
- Sistemas de controle com entrada compatível com saída PNP ou comunicação IO-Link.
- Montagem em suporte ou alojamento com rosca M30 x 1,5 e conexão elétrica M12 compatível.
⚠ Considere outro se precisa de:
- Aplicações que precisem detectar a partir de menos de 250 mm, dentro da zona cega indicada.
- Aplicações que exijam alcance superior a 3500 mm para o alvo de referência de 200 x 200 mm.
- Circuitos sem alimentação DC entre 10 e 30 V ou sem compatibilidade elétrica com saída PNP, quando utilizado em modo SIO.
APLICAÇÕES E USO
- Detecção de objetos em linhas ou máquinas quando a distância de trabalho estiver dentro da faixa especificada e o alvo atender às condições de instalação; o alcance de referência considera alvo de 200 x 200 mm.
- Monitoramento de distância com envio do estado de comutação a um controlador PNP ou comunicação IO-Link, conforme a arquitetura do sistema.
- Aplicações em ambientes dentro de -20 a 70 °C e com montagem que preserve as condições necessárias ao grau IP 67. A ficha não detalha materiais de alvo, desempenho em névoa ou interferência entre sensores; valide essas condições no datasheet e na aplicação real.
- Possibilidade inferida: detecção de nível em instalações compatíveis com a tecnologia ultrassônica e com a faixa de medição. A ficha do anúncio não especifica meios, recipientes ou condições de processo; confirme a adequação com o fabricante.
COMO ESCOLHER
Antes de comprar o Sensor Ultrassônico IFM UIT500, M30 x 1,5, IO-Link, PNP, 250 a 3500 mm, verifique estes pontos:
Escolha o UIT500 quando
A distância de detecção necessária estiver na faixa de 250 a 3500 mm, a alimentação disponível for de 10 a 30 V DC e o controlador aceitar PNP ou IO-Link. Confira também o espaço de montagem para rosca M30 x 1,5 e comprimento de 103 mm.
Avalie outra especificação quando
O ponto de detecção estiver dentro da zona cega de 250 mm, o alcance necessário exceder 3500 mm nas condições do alvo de referência ou o sistema exigir uma saída elétrica diferente de PNP. Compare os requisitos com o datasheet do fabricante antes de selecionar outro modelo.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e área de aplicação | ||
|---|---|---|
| Tipo de produto | Sensor ultrassônico | Identificação do dispositivo. |
| Descrição técnica | Sensor ultrassônico fotoelétrico difuso | Descrição fornecida nos dados básicos do anúncio. |
| Marca e modelo | IFM UIT500 | Identificação do produto. |
| SKU / part number | UIT500 | Código de identificação do produto. |
| GTIN | 4021179321341 | Identificador comercial informado. |
| Faixa de medição | ||
|---|---|---|
| Alcance de detecção | 250 a 3500 mm; alvo de 200 x 200 mm | Faixa e condição de alvo declaradas. |
| Zona cega | 250 mm | Região mínima indicada sem detecção especificada. |
| Resolução | 3 mm | Resolução informada para o sensor. |
| Repetibilidade | 1 % | Valor informado na ficha técnica. |
| Histerese | < 3 % | Valor informado na ficha técnica. |
| Variação no ponto de comutação | -5 a 5 % | Faixa de variação informada. |
| Ângulo de abertura cilíndrico | 12° (±2°) | Ângulo de abertura informado. |
| Desvio máximo do ângulo de 90° entre sensor e objeto | ±4° | Desalinhamento máximo informado. |
| Compensação de temperatura | Sim | Recurso indicado na ficha. |
| Dados elétricos e proteção | ||
|---|---|---|
| Tensão de operação | 10 a 30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 30 mA | Valor informado na ficha. |
| Classe de proteção | III | Classificação elétrica informada. |
| Fontes de alimentação | Class 2 | Requisito informado; também indicado para UL. |
| Proteção contra sobrecarga | Sim | Proteção declarada na ficha. |
| Proteção contra curto-circuitos | Sim | Proteção declarada na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção declarada na ficha. |
| Certificado UL Ta | -20 a 70 °C | Faixa de temperatura indicada para a certificação UL. |
| Número do arquivo UL | E174191 | Identificador informado na ficha. |
| Entradas e saídas | ||
|---|---|---|
| Função elétrica | PNP | Tipo de saída de comutação. |
| Quantidade de saídas digitais | 2 | Quantidade informada na ficha. |
| Saída | Abertura/fechamento, parametrizável | Função de saída configurável. |
| Corrente constante máxima da saída de comutação DC | 100 mA | Limite máximo especificado para a saída. |
| Queda de tensão máxima da saída de comutação DC | 2,2 V | Limite máximo especificado. |
| Frequência de comutação DC | 1 Hz | Frequência de comutação indicada. |
| Modo SIO | Sim | Modo de operação informado. |
| Interfaces e parametrização | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação digital. |
| Revisão IO-Link | 1.1 | Revisão declarada. |
| Tipo de transferência IO-Link | COM2 (38,4 kBaud) | Taxa e modo de transferência informados. |
| Perfil IO-Link | Smart Sensor – SSP 0 Generic Profiled Sensor | Perfil informado. |
| Classe de master port exigida | A | Classe requerida indicada na ficha. |
| DeviceID default | 1093 | Identificador padrão informado. |
| Padrão SDCI | IEC 61131-9 | Padrão informado para a interface. |
| Funções IO-Link acíclicas | Indicação específica da aplicação; contador de horas de operação | Funções acíclicas listadas. |
| Parâmetros ajustáveis | Histerese/janela; segundo ponto de comutação; retardo no ligamento e desligamento; processos de comutação; função Teach; comutação de modo Claro/Escuro | Possibilidades de ajuste indicadas na ficha. |
| Função Teach | Sim | Recurso de ajuste informado. |
| Tempos de reação | ||
|---|---|---|
| Retardo de prontidão | < 0,3 s | Tempo informado até prontidão. |
| Tempo mínimo do ciclo do processo | 3,2 ms | Tempo mínimo informado para o ciclo. |
| Condições ambientais e EMC | ||
|---|---|---|
| Temperatura ambiente | -20 a 70 °C | Limites de operação declarados. |
| Temperatura de armazenamento | -30 a 80 °C | Limites de armazenamento declarados. |
| Grau de proteção | IP 67 | Grau declarado na ficha; respeitar as condições de instalação e conexão. |
| EMC – descarga eletrostática | EN 61000-4-2; 4 kV CD / 8 kV AD | Níveis informados para ESD. |
| EMC – campo eletromagnético irradiado | EN 61000-4-3; 3 V/m | Nível informado para HF irradiado. |
| EMC – transientes elétricos rápidos | EN 61000-4-4; 2 kV | Nível informado para Burst. |
| EMC – perturbação conduzida | EN 61000-4-6; 3 V | Nível informado para AF com fio. |
| Emissão EMC | EN 55011 classe A | Classificação indicada na ficha. |
| Resistência a choques | EN 60068-2-27 Ea; 30 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos | Condição de ensaio declarada. |
| Estabilidade de vibração | EN 60068-2-6 Fc; 10 a 55 Hz, amplitude de 1 mm; duração de 5 min; 30 min por eixo na ressonância ou a 55 Hz | Condição de ensaio declarada. |
| Dados mecânicos e conexão | ||
|---|---|---|

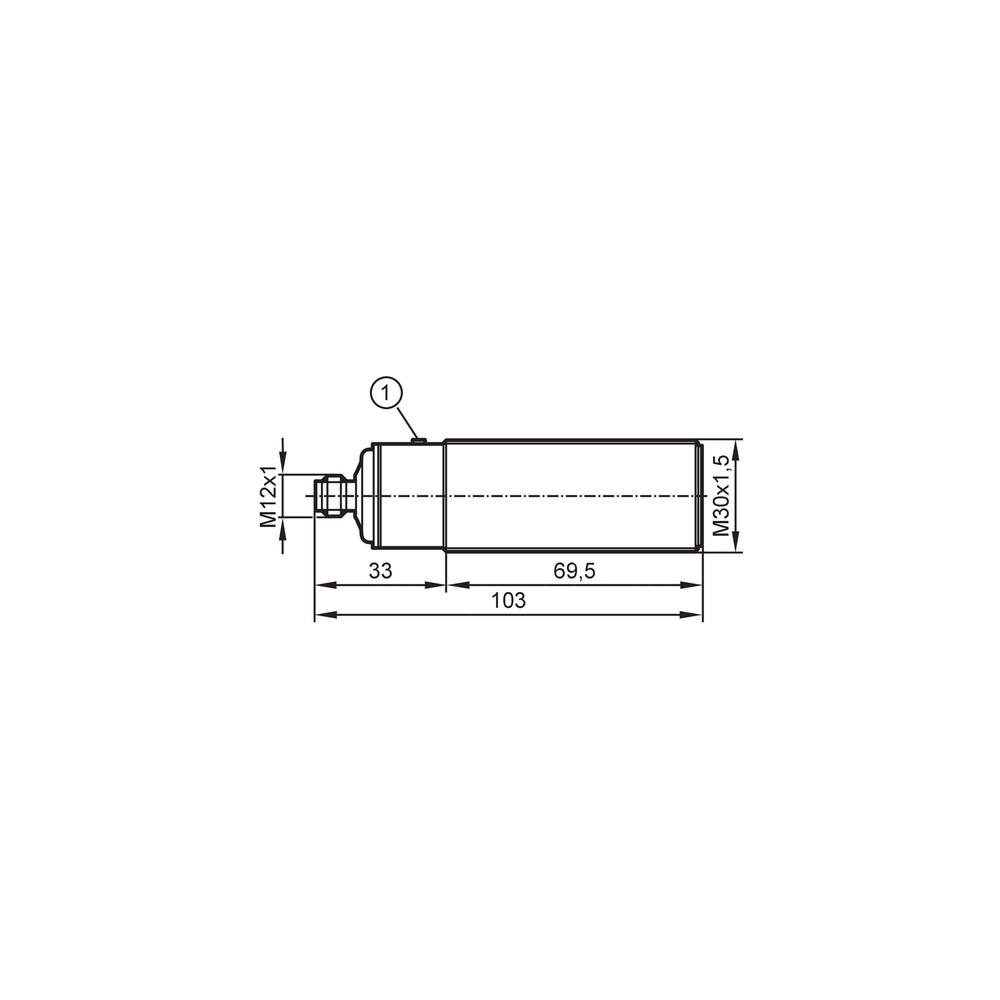

| Designação da rosca | M30 x 1,5 | Dimensão de montagem. |
| Comprimento | 103 mm | Dimensão informada para o corpo. |
| Invólucro | Forma construtiva de roscas | Construção indicada na ficha. |
| Conexão elétrica | 1 x M12; codificação A; 4 contatos | Tipo e configuração do conector. |
| Materiais | 1.4404 (aço inoxidável / 316L); PA; cerâmica de vidro epóxi | Materiais declarados para o produto. |
| Torque máximo de aperto | 100 Nm | Limite indicado na ficha para aperto. |
| Peso | 225,5 g | Peso informado no conjunto de dados do produto. |
| Material incluído | 2 porcas de fixação M30 em aço inoxidável | Acessórios indicados como incluídos. |
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
| Displays e elementos de operação | ||
|---|---|---|
| Status de chaveamento | 2 LEDs amarelos | Indicação visual de estado. |
| Eco | 1 LED verde | Indicação visual de eco. |
| Dados de confiabilidade e conformidade | ||
|---|---|---|
| MTTF | 120 anos | Valor declarado nos dados do produto; não representa garantia. |
| Observação de alimentação UL | Tensão de serviço supply class 2 conforme cULus | Observação de conformidade informada. |
| NCM | 8536.50.90 | Código fiscal informado nos dados do anúncio. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1, transferência COM2 a 38,4 kBaud; perfil Smart Sensor – SSP 0 Generic Profiled Sensor.
• Modo SIO disponível.
• Compatibilidade indicada para master IO-Link com classe de porta A.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC, classe de proteção III. Saída PNP, com duas saídas digitais informadas. Corrente constante máxima por saída de comutação DC: 100 mA; queda de tensão máxima: 2,2 V. Verifique a pinagem no datasheet antes de conectar.
Processo
Não há conexão de processo especificada. A montagem mecânica é por rosca M30 x 1,5; comprimento do sensor de 103 mm. Não confundir essa rosca de montagem com conexão elétrica ou conexão de processo.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Controlador com entrada digital PNP, alimentação de 10 a 30 V DC e aplicação dentro da faixa de detecção especificada. | ✓ | A ficha informa saída PNP e tensão de operação de 10 a 30 V DC; confirme o limite de corrente da entrada e a carga conectada. |
| Sistema com master IO-Link de classe de porta A e comunicação IO-Link compatível. | ✓ | A ficha informa IO-Link, revisão 1.1, COM2 e classe de master port exigida A. |
| Montagem em rosca M30 x 1,5 com espaço para comprimento de 103 mm. | ✓ | Essas são as dimensões mecânicas informadas para o sensor. |
| Detecção a menos de 250 mm. | ✗ | A zona cega especificada é de 250 mm. |
| Detecção acima de 3500 mm para o alvo de referência indicado. | ✗ | O alcance informado termina em 3500 mm para alvo de 200 x 200 mm. |
| Controlador com entrada que não aceita PNP, quando o sensor for usado em modo SIO. | ✗ | A saída de comutação informada é PNP; a ficha não indica saída alternativa. |
INSTALAÇÃO
Como instalar o Sensor Ultrassônico IFM UIT500, M30 x 1,5, IO-Link, PNP, 250 a 3500 mm
- Confirme no projeto que o ponto de detecção fica entre 250 e 3500 mm e que não está dentro da zona cega de 250 mm.
- Verifique espaço e montagem para rosca M30 x 1,5, comprimento de 103 mm e torque máximo de aperto de 100 Nm.
- Instale o sensor orientado ao alvo; respeite o desvio máximo informado de ±4° em relação ao ângulo de 90° entre sensor e objeto.
- Com a alimentação desligada, conecte o M12 de codificação A e 4 contatos; consulte o datasheet para a pinagem antes de energizar.
- Confirme alimentação de 10 a 30 V DC e compatibilidade da entrada do controlador com PNP; para IO-Link, use master de classe A.
- Configure a função Teach e os parâmetros necessários; após energizar, observe os LEDs de chaveamento e eco e valide a detecção na distância de trabalho.
ACESSÓRIOS
- 2 porcas de fixação M30 em aço inoxidável.
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não comuta quando o objeto está próximo. | O alvo pode estar dentro da zona cega de 250 mm ou fora das condições de detecção previstas. | Meça a distância entre a face do sensor e o alvo; teste em uma posição dentro da faixa especificada e confirme o ajuste Teach. |
| O controlador não reconhece a saída de comutação. | Incompatibilidade entre entrada do controlador e saída PNP, ligação incorreta ou alimentação fora da faixa de operação. | Confira a tensão de alimentação, o tipo de entrada do controlador e a pinagem M12 no datasheet; verifique também o estado dos LEDs. |
| A comunicação IO-Link não é estabelecida. | Master, classe de porta ou configuração de comunicação incompatível com os dados do sensor. | Confirme que o master usa porta classe A e que a configuração considera IO-Link 1.1 e COM2 a 38,4 kBaud. |
| A detecção varia ou o eco não é indicado de forma consistente. | Alinhamento ou distância do alvo fora das condições adequadas à aplicação; a ficha informa ângulo de abertura de 12° (±2°). | Confira alinhamento e distância, observe o LED verde de eco e valide o comportamento com o alvo instalado na posição real. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IFM UIT500 e para que serve?
É um sensor ultrassônico para detecção de objetos e medição de distância. Utiliza saída PNP e oferece interface IO-Link.
O que acompanha o sensor?
A ficha informa duas porcas de fixação M30 em aço inoxidável. Não há outro acessório listado como incluído.
Ele funciona com qualquer entrada digital de CLP?
Não necessariamente: a saída de comutação é PNP. Verifique se a entrada do controlador aceita PNP e respeite os limites elétricos indicados no datasheet.
Posso usar o sensor para detectar a menos de 250 mm?
A ficha especifica zona cega de 250 mm, portanto essa região não é indicada para o ponto de detecção. Escolha a posição de instalação considerando esse limite.
Serve para medir acima de 3500 mm?
A faixa informada termina em 3500 mm para alvo de 200 x 200 mm. A ficha não dá suporte a alcance superior.
O sensor está alimentado, mas não comuta. O que devo verificar antes de substituí-lo?
Confira se a alimentação está entre 10 e 30 V DC, se o alvo está fora da zona cega e se a entrada aceita PNP. Verifique também o alinhamento e a indicação dos LEDs.
O IO-Link não conecta; o que devo conferir?
Verifique se o master usa porta classe A e está configurado para IO-Link 1.1, COM2 a 38,4 kBaud. Confirme também a conexão M12 e consulte o datasheet para a pinagem.
Quando escolher o UIT500 em vez de um sensor com outra faixa?
Escolha-o quando a distância necessária estiver entre 250 e 3500 mm e a aplicação aceitar saída PNP ou IO-Link. Para outro alcance ou tipo de saída, compare as especificações de outro modelo.
Preciso de ferramenta especial para instalar o UIT500?
A ficha não especifica ferramenta de instalação. Respeite a rosca M30 x 1,5 e o torque máximo de aperto de 100 Nm; consulte o desenho e o datasheet antes da montagem.
Como ajustar o ponto de detecção após instalar?
A ficha indica função Teach e parâmetros ajustáveis, incluindo histerese/janela e segundo ponto de comutação. Consulte o datasheet para o procedimento de configuração aplicável.
GLOSSÁRIO TÉCNICO
Zona cega
Região próxima ao sensor na qual a detecção não é especificada. (Ref.: zona cega de 250 mm.)
IO-Link
Interface digital de comunicação entre sensor e master compatível. (Ref.: revisão 1.1; COM2, 38,4 kBaud.)
PNP
Tipo de saída de comutação do sensor; deve corresponder à entrada do controlador. (Ref.: função elétrica PNP.)
Histerese
Diferença entre os pontos de comutação e de retorno, conforme a configuração e especificação do sensor. (Ref.: < 3 %.)
Teach
Função de ajuste indicada para configurar o sensor em relação à aplicação. (Ref.: função Teach disponível.)
Ligações relacionadas com "UIT500 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30 IO-Link 250-3500mm PNP"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "UIT500 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M30 IO-Link 250-3500mm PNP"
Para avaliar, preencha:
Sua última visita
