Sensor Ultrassônico ifm UIT301 M30 IO-Link

Pré-visualizar: UIT301 IFM - Sensor Ultrassônico ifm Detecção de nível e distância M30, 250-2500mm, IO-Link, IP69K

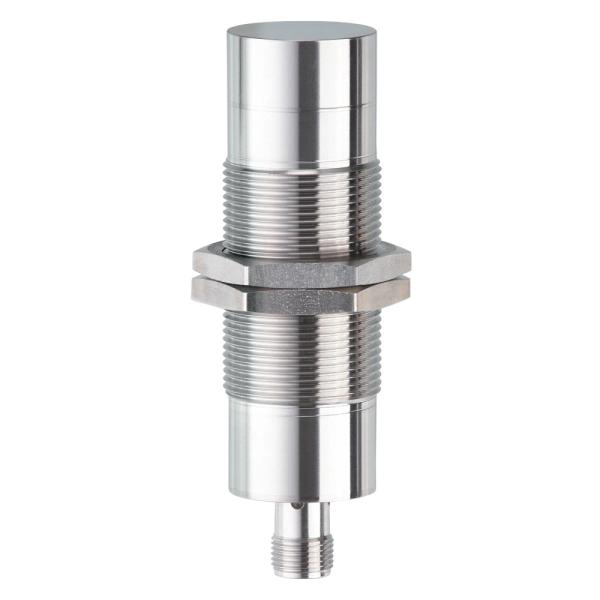

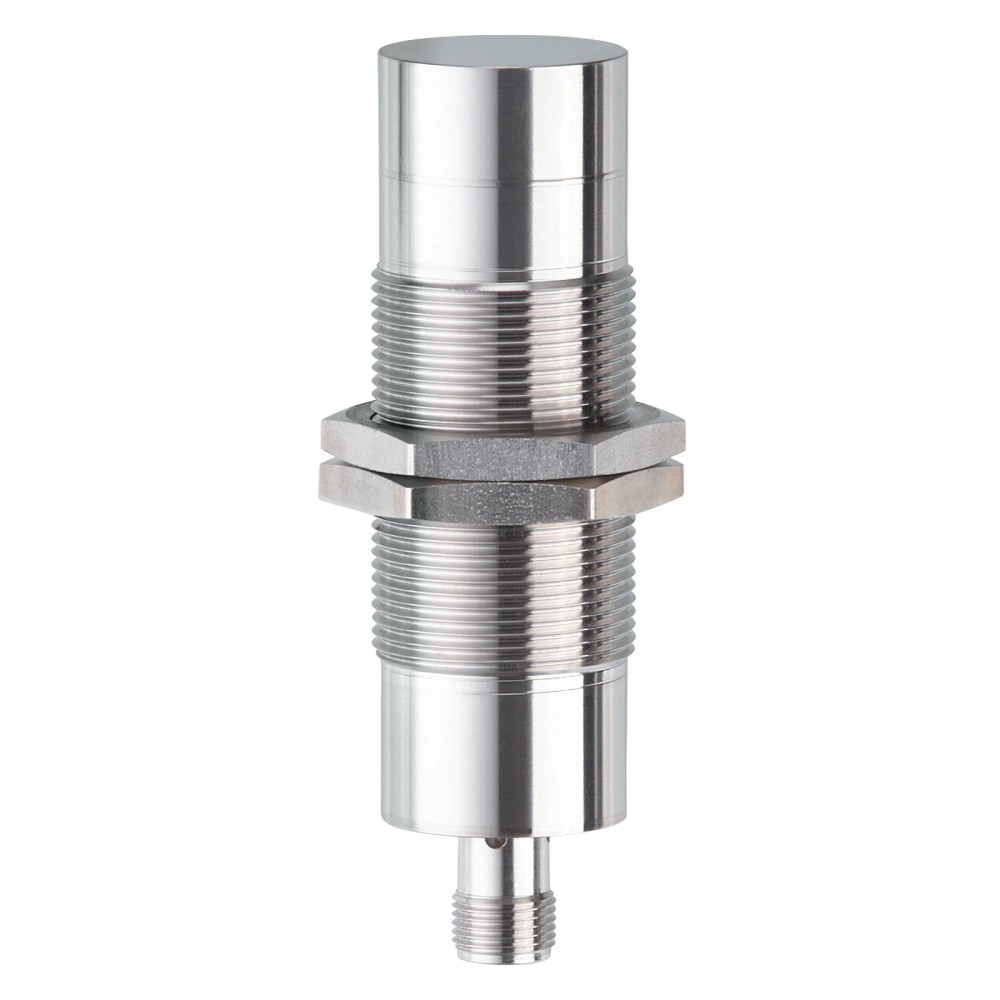

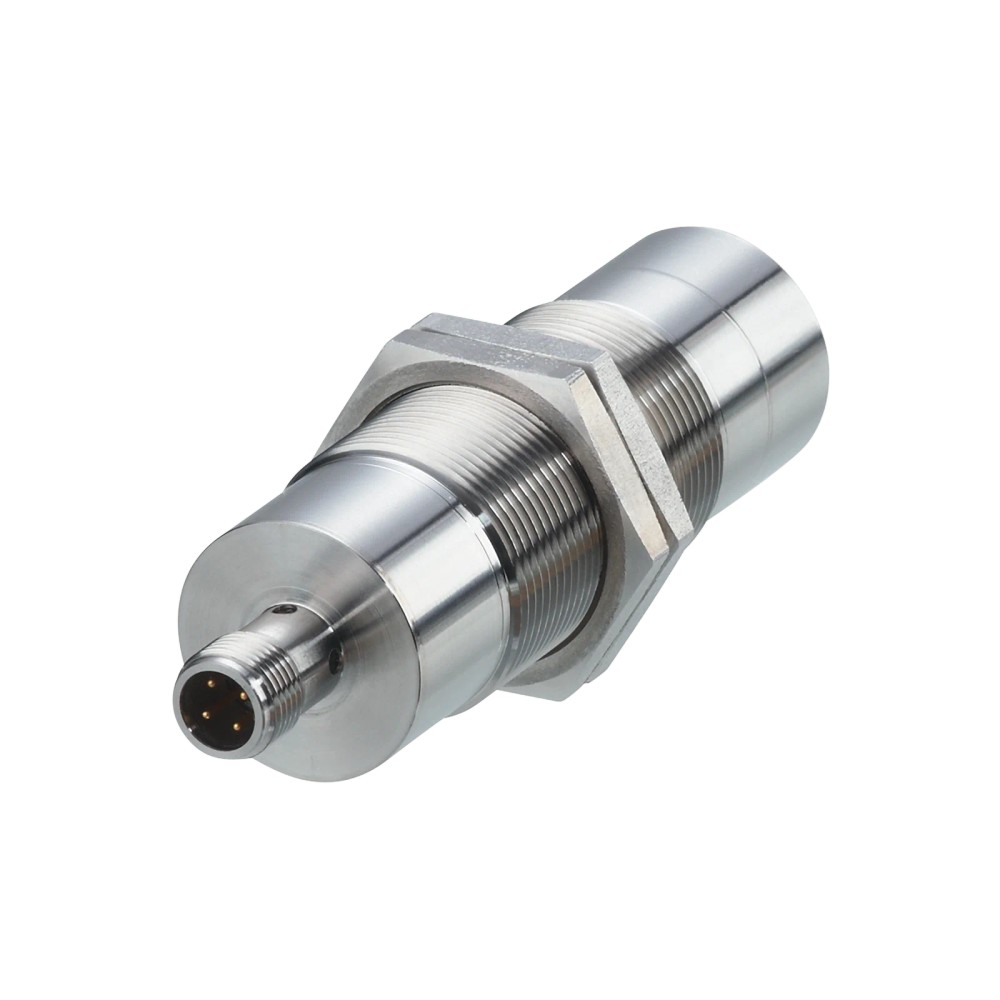

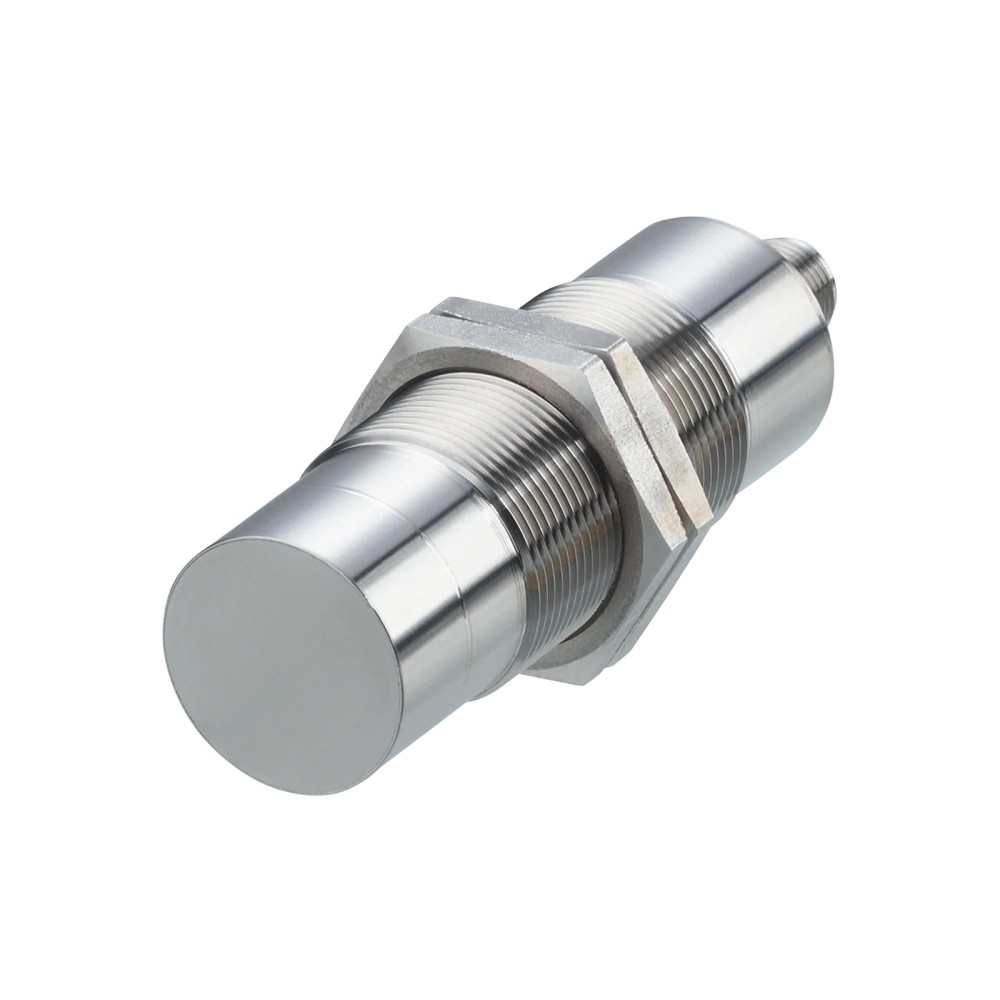

UIT301 IFM - Sensor Ultrassônico ifm Detecção de nível e distância M30, 250-2500mm, IO-Link, IP69K

Imagem meramente ilustrativa

R$ 5.954,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UIT301
EAN: 4021179331357
NCM do produto: 85365090

Destaques do Produto Alcance 250–2500 mm...mais

Fechar menu

Saiba mais sobre: "UIT301 IFM - Sensor Ultrassônico ifm Detecção de nível e distância M30, 250-2500mm, IO-Link, IP69K"

Destaques do Produto

Alcance

250–2500 mm

Distância mínima de detecção

250 mm de zona cega

Saídas

Analógica 4–20 mA e comutação PNP/NPN parametrizável

Comunicação

IO-Link 1.1; classe A de master port exigida

Alimentação

10–30 V DC

Montagem e conexão

Rosca M30 x 1,5 e conexão elétrica M12 de 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor ultrassônico totalmente metálico ifm UIT301, M30 x 1,5, alcance de 250 a 2500 mm, IO-Link

O ifm UIT301 é um sensor ultrassônico para detecção de nível e distância em aplicações industriais. Detecta alvos entre 250 e 2500 mm, com alcance especificado para um alvo de 400 x 400 mm. Possui interface IO-Link, saída analógica de 4–20 mA e saída de comutação PNP/NPN parametrizável. Seu invólucro totalmente metálico tem conexão roscada M30 x 1,5 e grau de proteção até IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Ultrassônico difuso
Alcance de detecção	250–2500 mm; alvo de referência: 400 x 400 mm
Zona cega	250 mm
Interface de comunicação	IO-Link, revisão 1.1
Saída analógica	4–20 mA
Saída de comutação	PNP/NPN, parametrizável
Alimentação	10–30 V DC
Conexão elétrica	M12, codificação A, 4 contatos
Proteção do invólucro	IP65, IP67, IP68 e IP69K
Construção e dimensão	Aço inoxidável 1.4404 (316L); M30 x 1,5; comprimento de 103 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição ou detecção ultrassônica de alvos posicionados dentro da faixa de 250 a 2500 mm, considerando a zona cega de 250 mm.
Instalações que necessitem de saída analógica de 4–20 mA, saída de comutação PNP/NPN parametrizável ou integração IO-Link.
Montagem em rosca M30 x 1,5, conexão M12 de 4 contatos e temperatura ambiente entre -10 e 60 °C.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção a menos de 250 mm, dentro da zona cega especificada.
Aplicações que precisem medir além de 2500 mm ou cuja condição de alvo não corresponda às condições de referência sem validação prévia.
Instalações cuja alimentação não esteja dentro de 10–30 V DC ou que exijam conexão elétrica diferente de M12 sem adaptação validada.

APLICAÇÕES E USO

Detecção de nível ou distância em que o ponto de medição esteja dentro da faixa especificada de 250 a 2500 mm; o fabricante referencia um alvo de 400 x 400 mm.
Integração a sistemas de controle que recebam sinal analógico de 4–20 mA, respeitando os limites elétricos especificados.
Integração em rede IO-Link compatível com revisão 1.1, COM2 e master port classe A.
Instalação industrial em que sejam requeridos os graus de proteção informados e a temperatura ambiente permaneça entre -10 e 60 °C. A adequação a um processo específico depende das condições do alvo, montagem e ambiente; valide-as no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor ultrassônico totalmente metálico ifm UIT301, M30 x 1,5, alcance de 250 a 2500 mm, IO-Link, verifique estes pontos:

Escolha o UIT301 quando

A distância de detecção necessária estiver entre 250 e 2500 mm, a montagem puder usar rosca M30 x 1,5 e a instalação aceitar conexão M12 de 4 contatos. Considere também a saída de 4–20 mA, a saída PNP/NPN parametrizável ou a comunicação IO-Link conforme a arquitetura do sistema.

Avalie outra configuração quando

A distância requerida estiver abaixo de 250 mm ou acima de 2500 mm, a alimentação disponível estiver fora de 10–30 V DC ou a interface elétrica necessária não corresponder às saídas e à conexão descritas. Para alvos ou condições diferentes do alvo de referência de 400 x 400 mm, confirme a aplicação com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor ultrassônico totalmente metálico	Identificação do tipo de produto.
Tipo de sensor	Ultrassônico fotoelétrico difuso	Classificação informada na ficha do produto.
Aplicação indicada no anúncio	Detecção de nível e distância	Descrição do uso do produto no título do anúncio.
Marca e modelo	ifm; UIT301	Identificação do fabricante e referência do produto.
GTIN	4021179331357	Identificador comercial informado.

Faixa de medição
Alcance de detecção	250...2500 mm	Faixa especificada para alvo de 400 x 400 mm.
Zona cega	250 mm	Distância mínima indicada; não utilizar como faixa de medição abaixo desse valor.
Ângulo de abertura cilíndrico	12° (±2°)	Ângulo informado para o campo de detecção.
Desvio máximo do ângulo de 90° entre sensor e objeto	±4°	Limite angular informado para o alinhamento do sensor em relação ao objeto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica informado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.

Saídas e sinais
Função elétrica da saída de comutação	PNP/NPN, parametrizável	Tipo e configuração da saída de comutação indicados.
Saída de comutação	Abertura/fechamento, parametrizável	Função de comutação configurável.
Quantidade de saídas digitais	1	Quantidade indicada na ficha.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Corrente da saída analógica	4...20 mA	Faixa de sinal analógico especificada.
Saídas totais	2	Total informado na ficha.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente indicado.
Queda de tensão máxima da saída de comutação DC	2,2 V	Valor máximo informado para a saída de comutação.
Carga máxima	500 Ω	Carga máxima informada; considerar ao dimensionar o circuito da saída analógica.

Precisão e desvios
Resolução	3 mm	Resolução indicada para a medição.
Repetibilidade	1 %	Valor de repetibilidade informado.
Histerese	< 3 %	Limite informado.
Erro de linearidade da saída analógica	< 3 %	Limite informado para a saída analógica.
Derivação de temperatura	±5 % do valor da faixa de medição final	Variação especificada em função da temperatura.
Compensação de temperatura	Sim	Recurso indicado na ficha.

Tempos e frequência
Tempo de resposta	< 600 ms	Limite de tempo de resposta informado.
Retardo de prontidão	< 0,5 s	Tempo indicado até o sensor estar pronto.
Tempo mínimo do ciclo do processo	3,2 ms	Valor mínimo informado para o ciclo do processo.
Frequência de comutação DC	1 Hz	Frequência de comutação especificada.
Frequência do conversor	112 kHz	Frequência informada para o conversor.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface digital indicada.
Revisão IO-Link	1.1	Revisão informada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência indicados.
Padrão SDCI	IEC 61131-9	Padrão de referência da comunicação informado.
Classe de master port exigida	A	Classe de porta mestre requerida para IO-Link.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo de conexão e número de contatos especificados.
DeviceID	1389	Identificador informado para o dispositivo IO-Link.

Condições ambientais e proteção
Temperatura ambiente	-10...60 °C	Faixa de temperatura ambiente de operação indicada.
Temperatura de armazenamento	-15...65 °C	Faixa de armazenamento informada.
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção informados pelo fabricante; observar as condições de instalação e ensaio do datasheet.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Rosca de montagem especificada.
Dimensões	M30 x 1,5; comprimento de 103 mm	Dimensões mecânicas informadas.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material informado para a construção metálica.
Material da janela de LEDs	TPU	Material informado para a janela dos LEDs.
Material fundido	PUR	Material indicado na ficha.
Torque máximo de aperto	100 Nm	Limite máximo informado para o aperto.
Peso	258,1 g	Peso informado no conjunto de atributos do produto.

Displays e elementos de operação
Indicador de status de chaveamento	1 LED amarelo	Indicação visual especificada para o status de chaveamento.

Proteções funcionais
Proteção contra sobrecarga	Sim	Proteção indicada para o produto.
Proteção contra curto-circuitos	Sim	Proteção indicada para o produto.
Proteção contra inversão de polaridade	Sim	Proteção indicada para o produto.

Dados de fornecimento e identificação logística
Acessórios fornecidos	2 porcas de fixação M30 em aço inoxidável; 2 discos de amortecimento em EPDM	Material incluído informado na ficha.
NCM	8536.50.90	Classificação fiscal informada no conjunto de atributos.
SKU e Part Number	UIT301	Referências comerciais do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2 (38,4 kBaud); padrão SDCI IEC 61131-9; classe A de master port exigida.

Conexões

Elétrica Alimentação de 10–30 V DC. Conexão elétrica 1 x M12, codificação A, 4 contatos. Saída analógica de 4–20 mA e saída de comutação PNP/NPN parametrizável. A compatibilidade com o controlador depende de sua entrada aceitar o tipo de saída utilizado e, para IO-Link, de master port classe A.

Processo Montagem mecânica por rosca M30 x 1,5. Comprimento do sensor: 103 mm. Não há conexão de processo adicional especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada analógica compatível com sinal de 4–20 mA e alimentação disponível de 10–30 V DC.	✓	A ficha especifica saída analógica de 4–20 mA e tensão de operação de 10–30 V DC; confirme a ligação conforme o datasheet.
Sistema IO-Link com master port classe A e comunicação compatível com IO-Link 1.1/COM2.	✓	A ficha indica IO-Link revisão 1.1, COM2 a 38,4 kBaud e classe A de master port exigida.
Suporte mecânico com rosca M30 x 1,5 e espaço compatível com comprimento de 103 mm.	✓	Essas são as dimensões mecânicas informadas para o sensor; a conexão mecânica não determina a compatibilidade elétrica.
Detecção exigida a menos de 250 mm.	✗	A zona cega especificada é de 250 mm.
Alimentação exclusivamente fora da faixa de 10–30 V DC.	✗	A tensão de operação informada é de 10–30 V DC.
Aplicação que exija distância acima de 2500 mm.	✗	O limite superior do alcance de detecção informado é 2500 mm.

INSTALAÇÃO

Como instalar o Sensor ultrassônico totalmente metálico ifm UIT301, M30 x 1,5, alcance de 250 a 2500 mm, IO-Link

Confirme que a distância de detecção requerida está entre 250 e 2500 mm e que o ponto de medição não fica na zona cega de 250 mm.
Verifique se o suporte aceita rosca M30 x 1,5 e se há espaço para o comprimento de 103 mm.
Instale o sensor orientado para o objeto; respeite o desvio máximo de ±4° em relação ao ângulo de 90° indicado na ficha.
Aperte a montagem sem exceder o torque máximo especificado de 100 Nm.
Conecte o cabo compatível à conexão M12, codificação A, de 4 contatos, e confira a alimentação de 10–30 V DC no datasheet antes de energizar.
Configure a saída PNP/NPN ou analógica conforme a entrada do controlador; para IO-Link, confirme master port classe A e parâmetros de comunicação do fabricante.

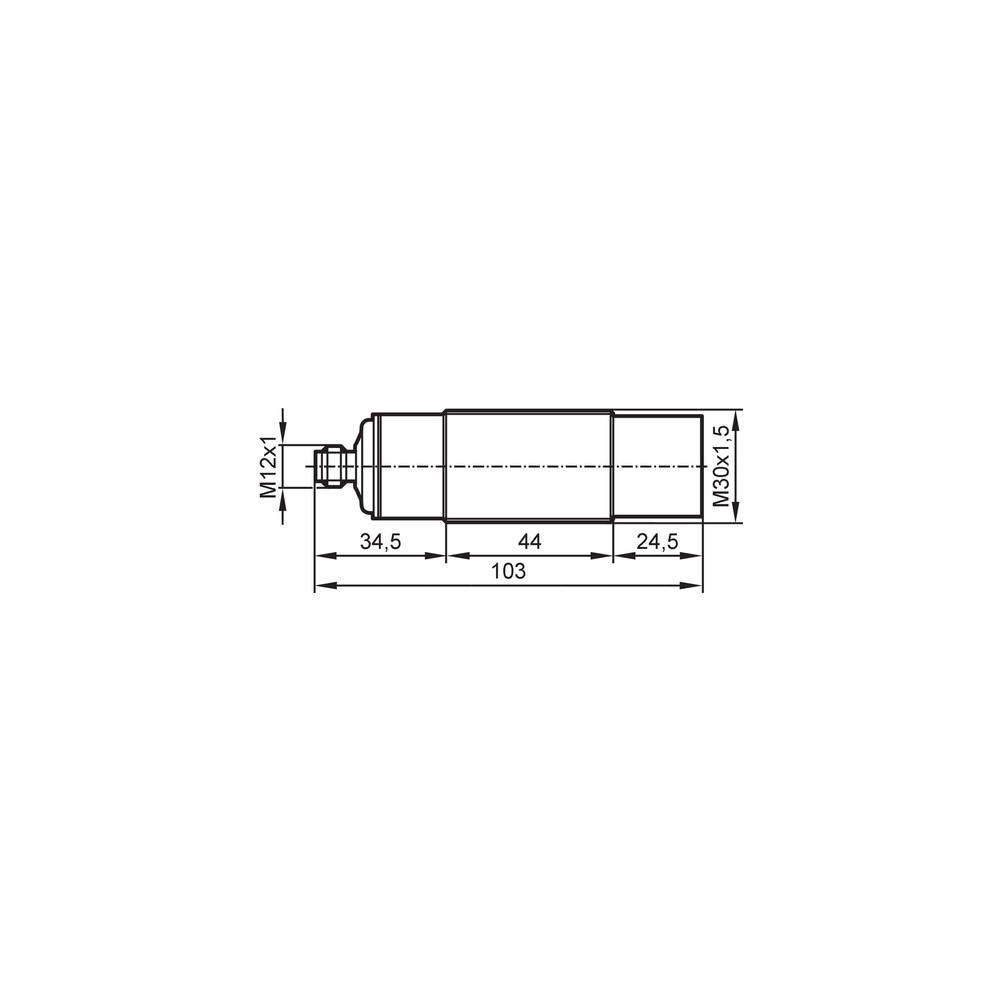

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação M30 em aço inoxidável
2 discos de amortecimento em EPDM

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não detecta o objeto na distância esperada.	O alvo pode estar dentro da zona cega, fora da faixa de detecção ou posicionado em condição diferente do alvo de referência.	Meça a distância entre o sensor e o objeto, confirme que está entre 250 e 2500 mm e compare a condição do alvo com a referência de 400 x 400 mm.
A saída de comutação não corresponde ao estado esperado pelo controlador.	Configuração parametrizada da saída ou incompatibilidade entre o tipo PNP/NPN configurado e a entrada do controlador.	Confira a parametrização PNP/NPN no sensor e valide o tipo de entrada do controlador e as ligações no datasheet.
O valor analógico recebido está incorreto ou ausente.	Ligação ou configuração inadequada da saída de 4–20 mA, carga acima do limite indicado ou alimentação fora da faixa operacional.	Verifique a conexão, a configuração da entrada do controlador, a carga máxima de 500 Ω e a alimentação de 10–30 V DC.
O dispositivo não estabelece comunicação IO-Link.	Master port incompatível com a classe exigida, configuração de comunicação incorreta ou ligação inadequada na conexão M12.	Confirme master port classe A, IO-Link revisão 1.1, COM2 a 38,4 kBaud e conexão M12 de 4 contatos conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados UIT301 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o UIT301 e para quem ele serve?

É um sensor ultrassônico difuso da ifm para detecção de nível e distância. É destinado a sistemas que possam utilizar suas saídas de comutação ou analógica, ou a interface IO-Link.

O que acompanha o sensor?

A ficha informa duas porcas de fixação M30 em aço inoxidável e dois discos de amortecimento em EPDM. Não especifica cabo M12 como item incluído.

O UIT301 detecta objetos a menos de 250 mm?

A ficha especifica uma zona cega de 250 mm. Portanto, não selecione o sensor para um ponto de detecção abaixo desse limite.

Posso usar o UIT301 com alimentação diferente de 10–30 V DC?

A tensão de operação especificada é de 10–30 V DC. Uma alimentação fora dessa faixa não atende à especificação informada.

O sensor está alimentado, mas não detecta o objeto; o que verifico antes de trocar?

Confira se o objeto está dentro da faixa de 250 a 2500 mm e fora da zona cega. Verifique também o alinhamento em relação ao limite angular indicado e as condições do alvo.

O controlador não reconhece IO-Link; qual pode ser a causa?

Uma causa possível é o uso de uma master port diferente da classe A exigida. Confira também a configuração IO-Link 1.1/COM2 e a conexão M12 de 4 contatos.

Devo escolher este sensor ou um modelo com outra faixa de medição?

Escolha o UIT301 se a distância necessária estiver entre 250 e 2500 mm e a instalação aceitar rosca M30 x 1,5. Se a aplicação exigir detecção abaixo ou acima dessa faixa, procure uma opção cuja faixa especificada cubra a necessidade.

Preciso comprar um kit ou posso adquirir o sensor com acessórios avulsos?

A ficha informa o sensor e inclui duas porcas M30 e dois discos de amortecimento EPDM. Ela não apresenta opções de kit ou de venda avulsa de acessórios; confirme a composição comercial antes de selecionar.

Como faço a montagem mecânica do UIT301?

A montagem é por rosca M30 x 1,5; respeite o torque máximo especificado de 100 Nm. Posicione o sensor em relação ao objeto dentro do limite angular informado e consulte o desenho dimensional.

A conexão M12 garante compatibilidade com qualquer controlador?

Não. A conexão M12 descreve a ligação elétrica, mas a compatibilidade depende também da alimentação, do tipo de entrada para o sinal utilizado e, para IO-Link, da master port classe A.

GLOSSÁRIO TÉCNICO

Zona cega

Região próxima ao sensor na qual a ficha não especifica detecção; no UIT301, é de 250 mm. (Ref.: Zona cega)

IO-Link

Interface de comunicação digital entre o sensor e um master compatível. (Ref.: IO-Link revisão 1.1)

COM2

Tipo de transferência e taxa de comunicação especificados para a interface IO-Link do dispositivo. (Ref.: COM2, 38,4 kBaud)

PNP/NPN

Tipos de saída de comutação indicados para conexão a entradas compatíveis; a ficha informa configuração parametrizável. (Ref.: Função elétrica PNP/NPN)

Histerese

Diferença associada aos pontos de comutação; a ficha informa um valor inferior a 3%. (Ref.: Histerese < 3 %)
