Sensor Ultrassônico IFM UGT593

Pré-visualizar: UGT593 IFM - Sensor Ultrassônico ifm Detecção de objetos 60-800mm PNP IO-Link M18

UGT593 IFM - Sensor Ultrassônico ifm Detecção de objetos 60-800mm PNP IO-Link M18

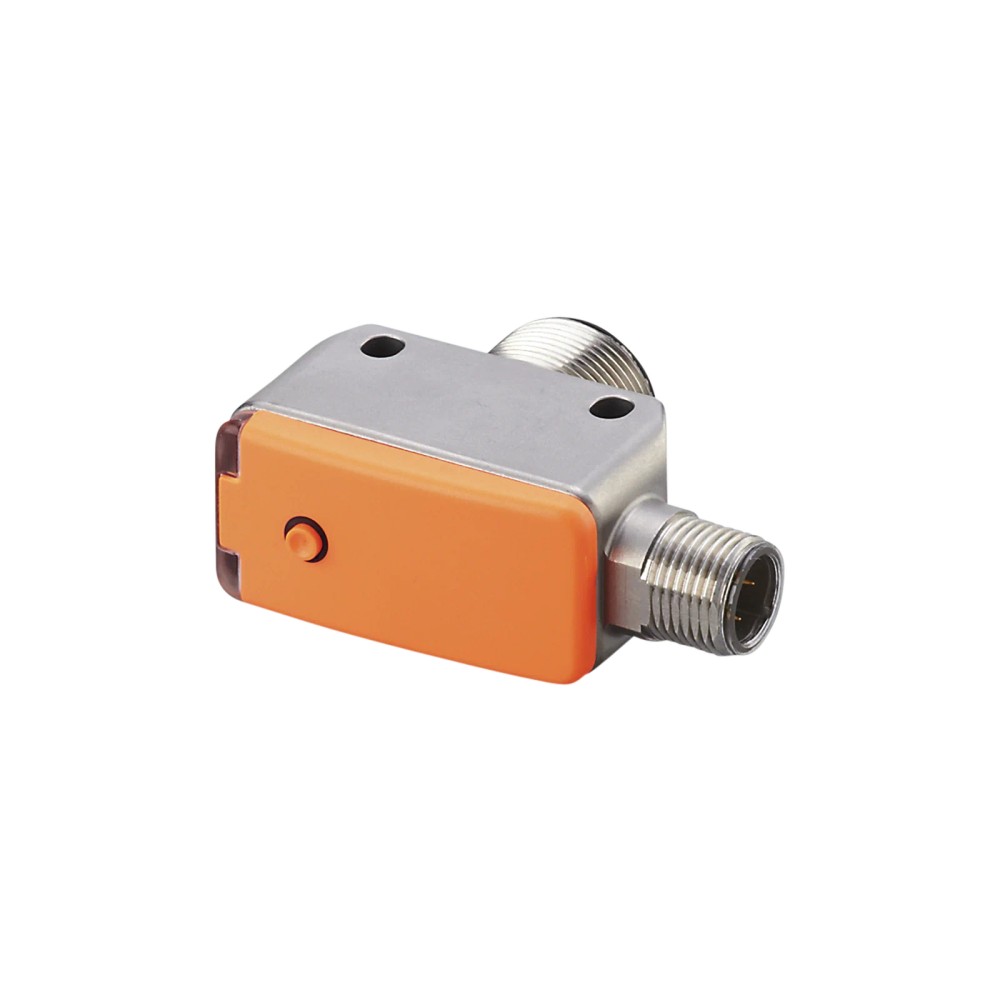

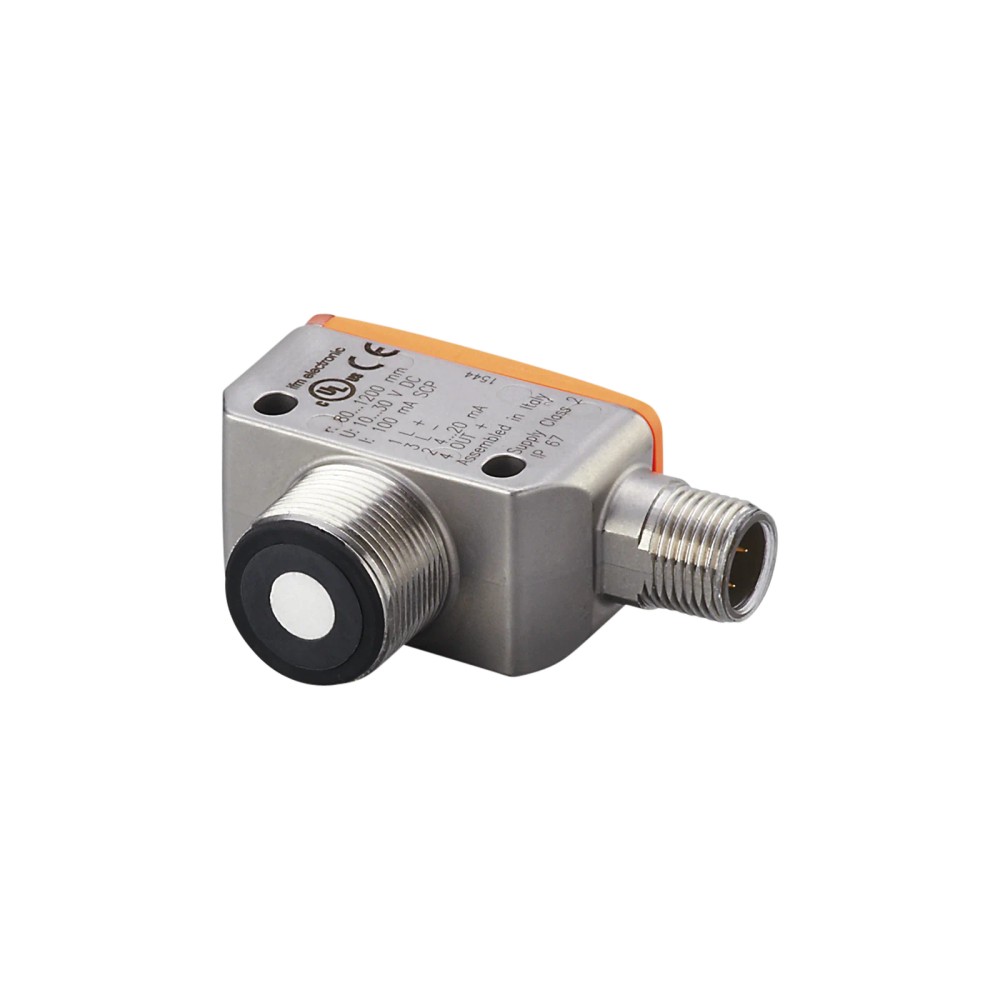

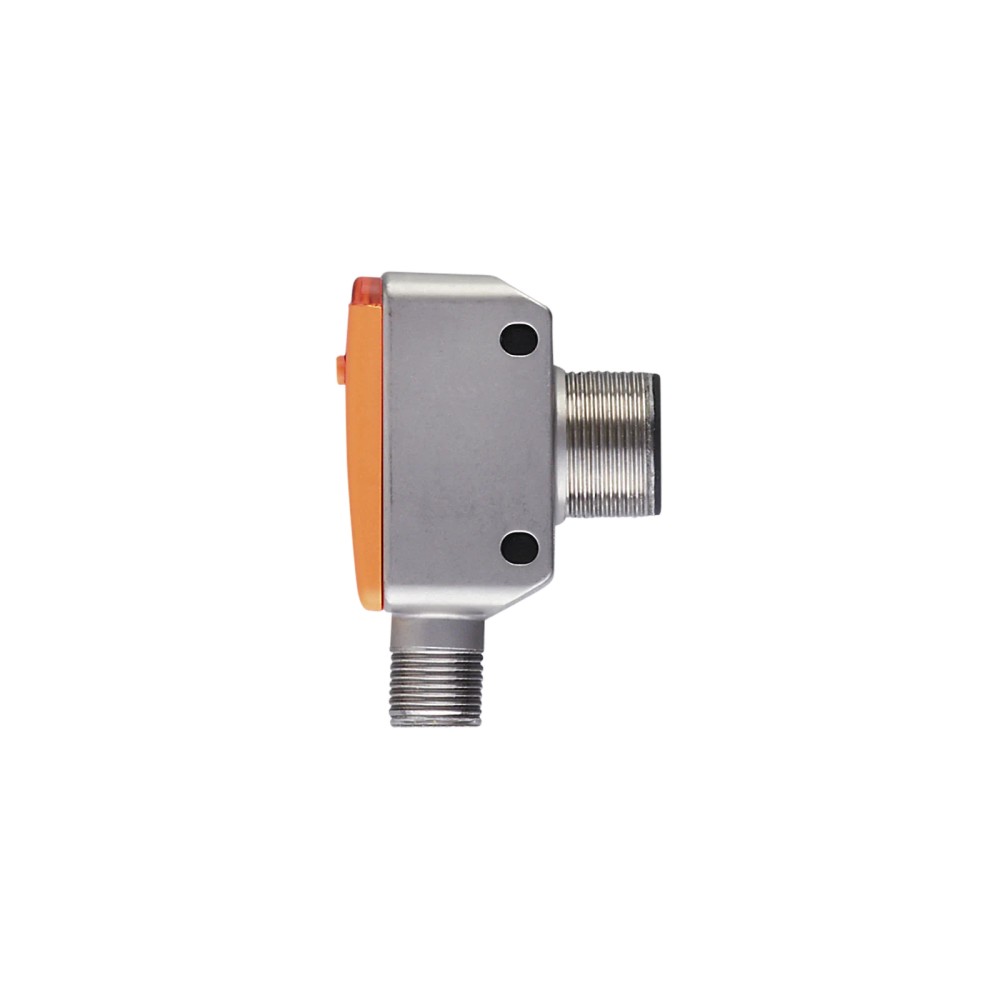

Imagem meramente ilustrativa

R$ 2.501,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT593
EAN: 4021179311892
NCM do produto: 85365090

Destaques do Produto Alcance 60-800 mm...mais

Fechar menu

Saiba mais sobre: "UGT593 IFM - Sensor Ultrassônico ifm Detecção de objetos 60-800mm PNP IO-Link M18"

Destaques do Produto

Alcance

60-800 mm

Saída

PNP

Conexão

M12

Rosca

M18

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o UGT593 IFM - Sensor Ultrassônico ifm Detecção de objetos 60-800mm PNP IO-Link M18

O UGT593 é um sensor ultrassônico versátil projetado para a detecção precisa de objetos a distâncias entre 60 e 800 mm. Equipado com interface IO-Link e saída PNP, oferece alta flexibilidade para automação industrial. Sua construção robusta com rosca M18 e grau de proteção IP 67 assegura operação confiável em condições variadas.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	60-800 mm
Saída	PNP
Conexão	M12
Proteção	IP 67
Tensão	10-30 V DC
Interface	IO-Link
Designação	M18 x 1
Peso	98 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos sólidos, líquidos ou granulados
Ambientes com necessidade de comunicação via IO-Link
Aplicações industriais que requerem proteção IP 67

⚠ Considere outro se precisa de:

Instalação em áreas com temperaturas fora da faixa de -20 a 70 °C
Aplicações com alvos fora da faixa de detecção de 60 a 800 mm
Uso de ferramentas com torque superior a 50 Nm

APLICAÇÕES E USO

Detecção de presença de peças em linhas de montagem
Monitoramento de nível de líquidos em tanques pequenos
Contagem de objetos sólidos, independentemente da cor ou brilho
Detecção de materiais transparentes ou reflexivos

COMO ESCOLHER

Antes de comprar o UGT593 IFM - Sensor Ultrassônico ifm Detecção de objetos 60-800mm PNP IO-Link M18, verifique estes pontos:

Escolha este modelo se

Você necessita de detecção precisa de objetos independentemente da cor ou brilho do material, dentro do alcance de 60-800 mm, com suporte a monitoramento via IO-Link.

Busque alternativa se

Sua aplicação requer alcances superiores a 800 mm ou condições de temperatura que excedam a faixa operativa de -20 a 70 °C.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	60 a 800 mm	Faixa de operação nominal com alvo padrão 100x100mm
Zona cega	60 mm	Distância mínima de operação

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível
Saída	PNP	Lógica de chaveamento
Consumo de corrente	< 35 mA	Consumo nominal sem carga

Interfaces
Interface	IO-Link	Protocolo de comunicação
Perfil	Smart Sensor - SSP 0	Especificação do dispositivo

Dados mecânicos
Invólucro	Retangular com rosca M18	Forma construtiva
Grau de proteção	IP 67	Proteção contra fluidos e poeira
Dimensões	53 x 20 x 37,7 mm	Dimensões físicas

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 / 38,4 kBaud)

Conexões

Elétrica M12, 4 polos

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com poeira densa	✓	Sensores ultrassônicos são resistentes a poeira, porém acúmulos na face podem exigir limpeza.
Detecção de objetos transparentes	✓	A tecnologia ultrassônica detecta objetos transparentes que seriam invisíveis para sensores ópticos comuns.
Ambientes corrosivos químicos	✗	O material do invólucro (1.4542/PBT) possui limitações de resistência química. Consultar datasheet para compatibilidade específica.

INSTALAÇÃO

Como instalar o UGT593 IFM - Sensor Ultrassônico ifm Detecção de objetos 60-800mm PNP IO-Link M18

Verifique se a superfície de montagem está estável.
Rosqueie o sensor no local desejado utilizando a porca M18 fornecida.
Aperte a porca com torque máximo de 50 Nm.
Conecte o cabo M12 de 4 polos conforme o diagrama de fiação.
Alinhe o sensor perpendicularmente ao objeto (desvio máx de ±4°).
Execute a função Teach se necessário para definir os pontos de comutação.

ACESSÓRIOS

Porcas de fixação: 1 x M18, aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do alvo	Objeto fora da zona de alcance nominal ou alinhamento incorreto	Verificar se o alvo está dentro da faixa de 60-800mm e alinhado em até 4°
LEDs não acendem	Falha na alimentação elétrica ou curto-circuito	Checar a continuidade do cabo M12 e a tensão de 10-30V DC
Saída não responde conforme programado	Configuração errônea no modo IO-Link	Verificar via software de diagnóstico a parametrização das saídas
Detecção instável ou falsos acionamentos	Acúmulo de sujeira na face sensora	Limpar a superfície do transdutor com pano macio e observar a resposta

DOCUMENTAÇÃO TÉCNICA

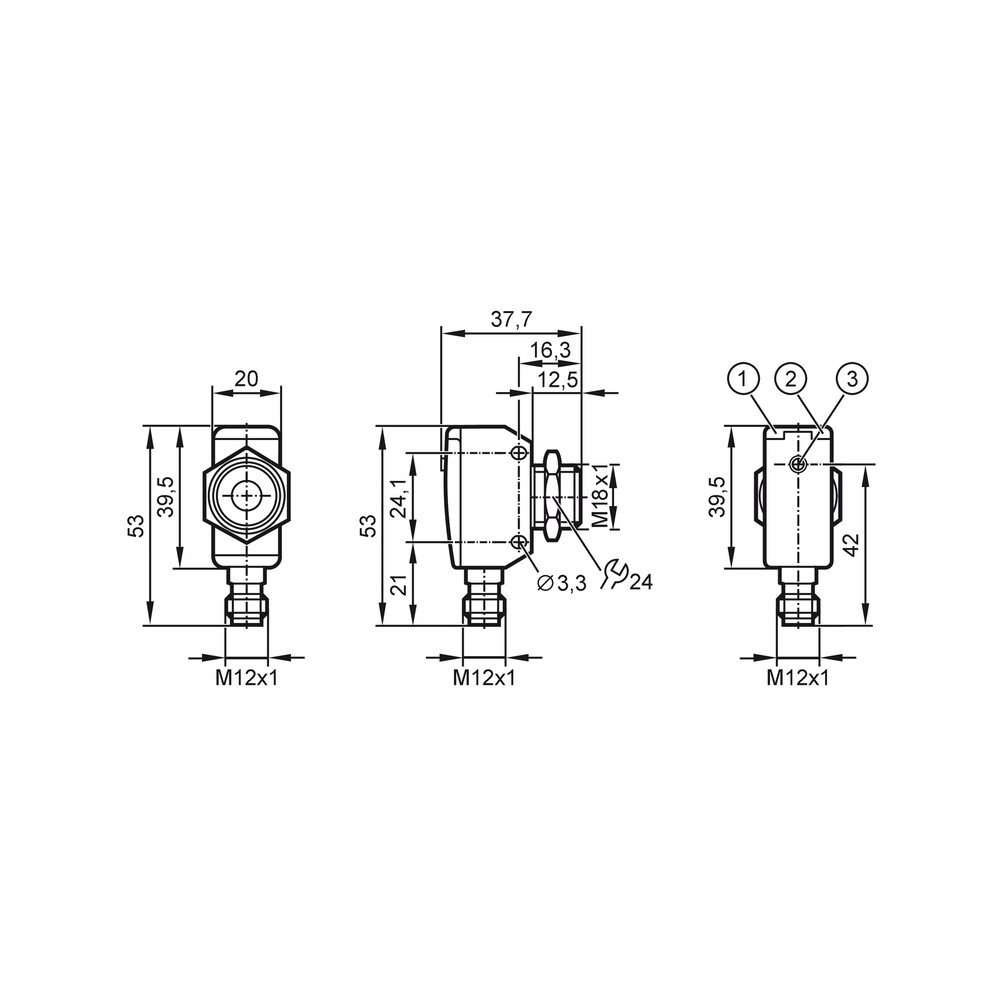

Datasheet UGT593 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ultrassônico UGT593 e quais suas principais características?

O UGT593 é um sensor ultrassônico M18 com alcance de detecção de 60 a 800 mm, interface IO-Link e saída PNP, projetado para automação industrial.

Quais itens acompanham o sensor na embalagem?

O sensor acompanha uma porca de fixação M18 em aço inoxidável para montagem.

Para quais aplicações o sensor UGT593 não é indicado?

Não é recomendado para aplicações onde o alvo se encontra fora da faixa de 60 a 800 mm ou em ambientes onde a temperatura exceda os limites de -20 a 70 °C.

Existe alguma restrição de material ou ambiente para este sensor?

Este sensor não é adequado para detectar líquidos em alta pressão ou materiais que absorvam som excessivamente, como espumas acústicas de densidade muito baixa.

O sensor não está detectando o objeto, o que pode ser?

Se o LED amarelo de status de chaveamento não acender com um alvo presente, verifique a tensão de alimentação (10-30 V DC) e o alinhamento do sensor em relação ao objeto.

Como diagnosticar problemas de leitura intermitente no sensor?

Se o sensor apresentar erro intermitente, verifique se há acúmulo de sujeira ou poeira na face ativa do transdutor, o que pode causar falsos positivos ou leituras incorretas.

Vale a pena escolher a versão IO-Link em vez de um sensor ultrassônico padrão?

A versão com IO-Link oferece diagnóstico avançado e parametrização remota, ideal para sistemas que exigem integração de dados e flexibilidade, enquanto modelos sem IO-Link são mais simples e dedicados.

Devo comprar este sensor como parte de um kit ou avulso?

Este modelo é uma unidade única. Kits ou peças de reposição adicionais devem ser adquiridos conforme a necessidade de fixação ou cabeamento específicos do projeto.

Qual o cuidado mais importante na instalação mecânica?

O sensor deve ser instalado com o torque de aperto máximo de 50 Nm e alinhado com um desvio máximo de ± 4° em relação ao ângulo de 90° do objeto.

Como garantir a originalidade e a procedência deste sensor?

A procedência é garantida pela ifm electronic, com suporte técnico e emissão de nota fiscal direta do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação padronizada (IEC 61131-9) que permite a troca bidirecional de dados entre sensores e controladores.

Zona Cega

Distância mínima entre a face do sensor e o objeto onde a detecção confiável não é possível (60 mm no UGT593).

PNP

Tipo de saída de comutação que fornece sinal positivo (tensão de alimentação) quando ativada. (Ref.: Função elétrica PNP)

Função Teach

Procedimento de configuração onde o sensor aprende os limites de detecção através da presença do objeto.

IP 67

Grau de proteção que indica total proteção contra poeira e proteção contra imersão temporária em água.
