Sensor Ultrassônico IFM UGT590

Pré-visualizar: UGT590 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M18 NPN Analógico 4-20mA

UGT590 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M18 NPN Analógico 4-20mA

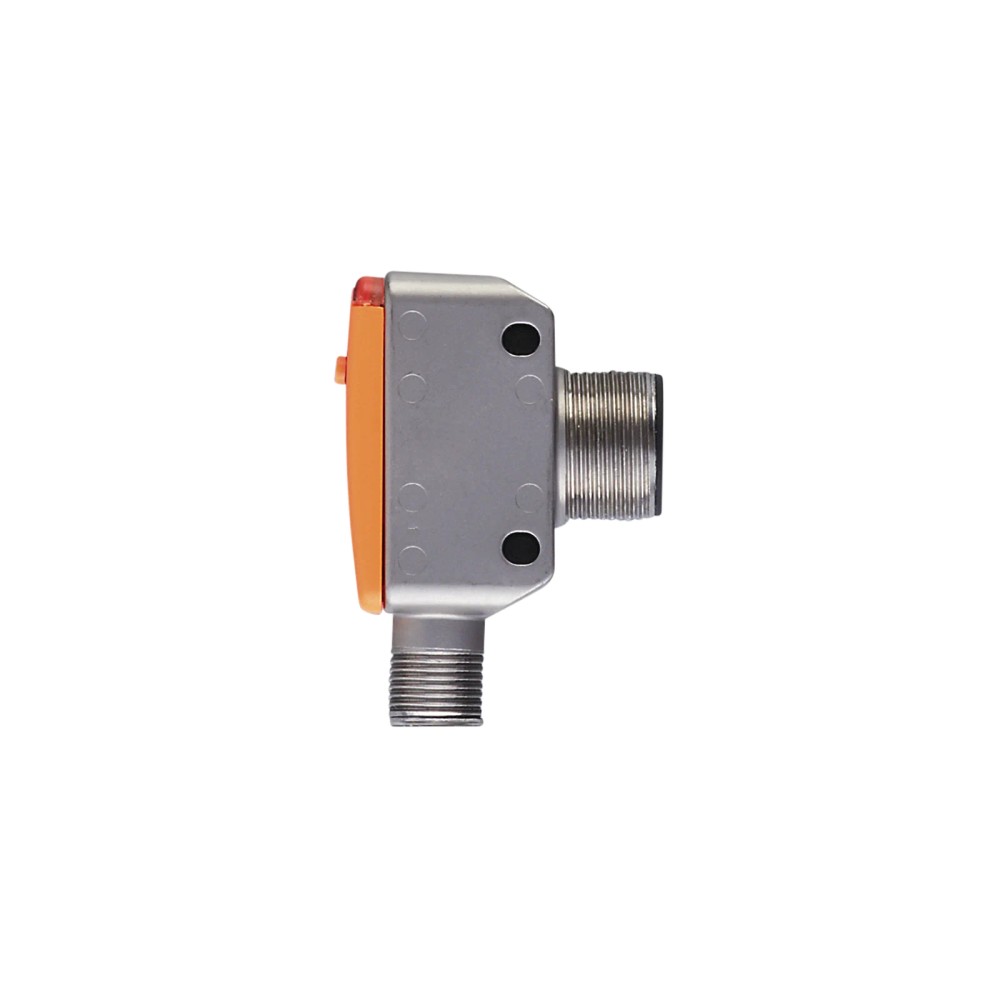

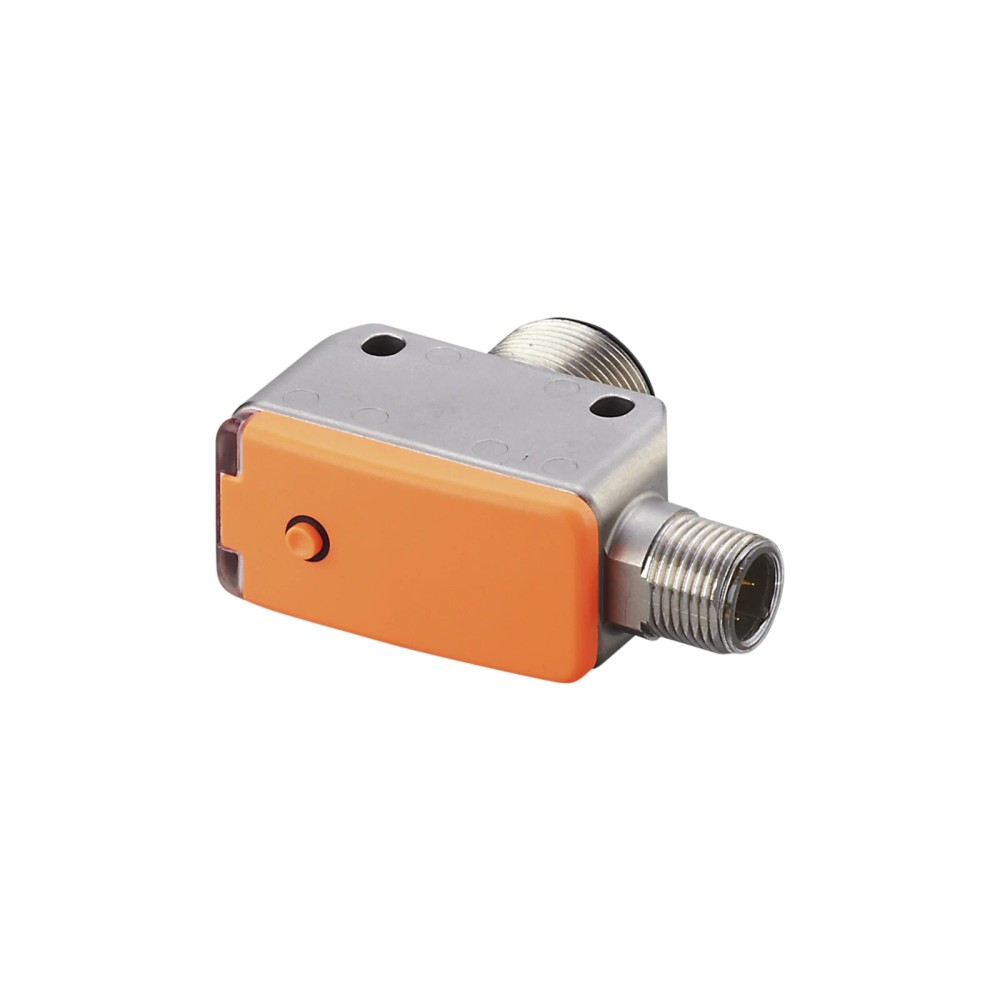

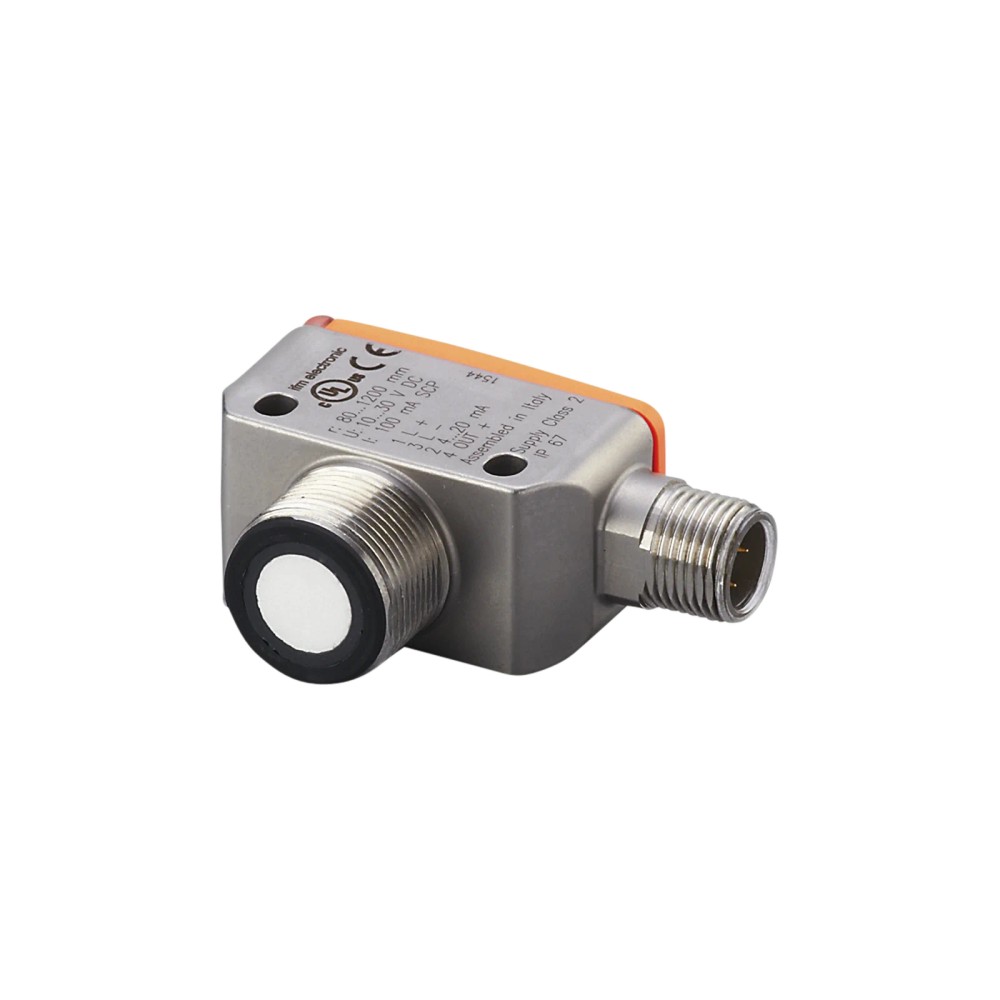

Imagem meramente ilustrativa

R$ 2.478,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT590
EAN: 4021179298469
NCM do produto: 85365090

Destaques do Produto Alcance 80-1200 mm...mais

Fechar menu

Saiba mais sobre: "UGT590 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M18 NPN Analógico 4-20mA"

Destaques do Produto

Alcance

80-1200 mm

Saída

NPN + Analógica 4-20mA

Conexão

M12

Grau de Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Ultrassônico IFM UGT590 - M18 NPN Analógico 4-20mA

O UGT590 é um sensor ultrassônico robusto, projetado para medição precisa de nível e distância em ambientes industriais. Com alcance de 80 a 1200 mm, oferece versatilidade através de uma saída analógica de 4-20mA e uma saída digital NPN configurável. Sua construção compacta com rosca M18 garante durabilidade e facilidade na integração de sistemas automatizados.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	UGT590
Alcance	80-1200 mm
Tipo de Saída	NPN + Analógica 4-20mA
Conexão	M12
Proteção	IP67
Dimensões	53 x 20 x 37,7 mm
Temperatura	-20 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível de líquidos ou sólidos em tanques e silos.
Monitoramento de presença em esteiras de transporte industrial.
Medição de distância em processos automatizados que exigem saída analógica 4-20mA.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção abaixo de 80 mm (zona cega).
Ambientes com interferência mecânica que exceda os níveis de vibração especificados.
Uso em ângulos superiores a 4° em relação à superfície do objeto alvo.

APLICAÇÕES E USO

Monitoramento de nível de enchimento em reservatórios.
Detecção de objetos em linhas de montagem automotiva.
Medição de distâncias para controle de qualidade dimensional.
Controle de presença de peças em áreas de embalagem.

COMO ESCOLHER

Antes de comprar o Sensor Ultrassônico IFM UGT590 - M18 NPN Analógico 4-20mA, verifique estes pontos:

Quando escolher o UGT590

Ideal quando sua aplicação exige detecção de objetos sem contato físico, operando em faixas entre 80mm e 1200mm, e quando é necessária integração com controladores via sinal analógico 4-20mA ou saída digital NPN.

Quando buscar outras opções

Se a aplicação exigir detecção em distâncias menores que 80mm (zona cega) ou se o ambiente industrial exigir um grau de proteção superior a IP67 ou resistência química a agentes corrosivos agressivos não suportados pelo material da carcaça.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Tipo de sensor	Ultrassônico fotoelétrico difuso	Princípio de detecção
Alcance de detecção	80...1200 mm	Range operacional com alvo 200x200mm

Dados elétricos
Tensão de operação	10...30 V DC	Limite de alimentação
Consumo de corrente	< 35 mA	Eficiência energética
Proteções elétricas	Sobrecarga, curto-circuito, inversão de polaridade	Segurança operacional

Entradas e Saídas
Saída analógica	4...20 mA	Sinal de medição contínua
Saída digital	NPN, 1 saída comutável	Sinal de presença/chaveamento
Carga máxima	500 Ω	Limite da saída analógica

Dados mecânicos
Dimensões	53 x 20 x 37,7 mm	Envelope físico
Material da carcaça	Aço inox 1.4542, PBT, PA	Robustez mecânica
Conexão	M12, 4 polos	Interface física

COMPATIBILIDADE

Comunicação

• Analógica (4-20 mA)

• Digital (NPN)

Conexões

Elétrica Conector M12, codificação A, 4 polos

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de nível em tanques de água	✓	O sensor ultrassônico é ideal para líquidos não agressivos dentro da faixa de alcance.
Detecção de objetos a 20 mm de distância	✗	Abaixo da zona cega (80mm), o sensor não garante precisão na detecção.
Ambiente com respingos de água (IP67)	✓	O grau de proteção IP67 é adequado para esse tipo de exposição.

INSTALAÇÃO

Como instalar o Sensor Ultrassônico IFM UGT590 - M18 NPN Analógico 4-20mA

Verifique se a superfície de montagem está estável e livre de vibrações excessivas.
Posicione o sensor respeitando a zona cega de 80mm e o alinhamento perpendicular ao objeto.
Rosqueie o sensor utilizando a porca M18 fornecida, aplicando um torque máximo de 50 Nm.
Conecte o cabo M12 de 4 polos ao conector do sensor, garantindo o travamento do conector.
Alimente o sensor com tensão entre 10-30V DC seguindo o esquema elétrico de pinagem.
Realize o ajuste fino ou 'teach' conforme a necessidade do processo.

ACESSÓRIOS

Porca de fixação M18 em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal ou leitura instável.	Objeto fora da zona de detecção ou abaixo da zona cega.	Verifique se o objeto está dentro da faixa de 80-1200mm.
Leituras erráticas ou falha na detecção de objetos.	Acúmulo de resíduos na face do sensor.	Limpe a face do sensor conforme manual.
Inconsistência na medição.	Desalinhamento angular excessivo (> 4 graus).	Corrija o ângulo do sensor em relação ao alvo.
Sensor não liga (LEDs apagados).	Falha na alimentação ou conexão elétrica.	Teste a tensão no conector M12 (10-30V DC).

DOCUMENTAÇÃO TÉCNICA

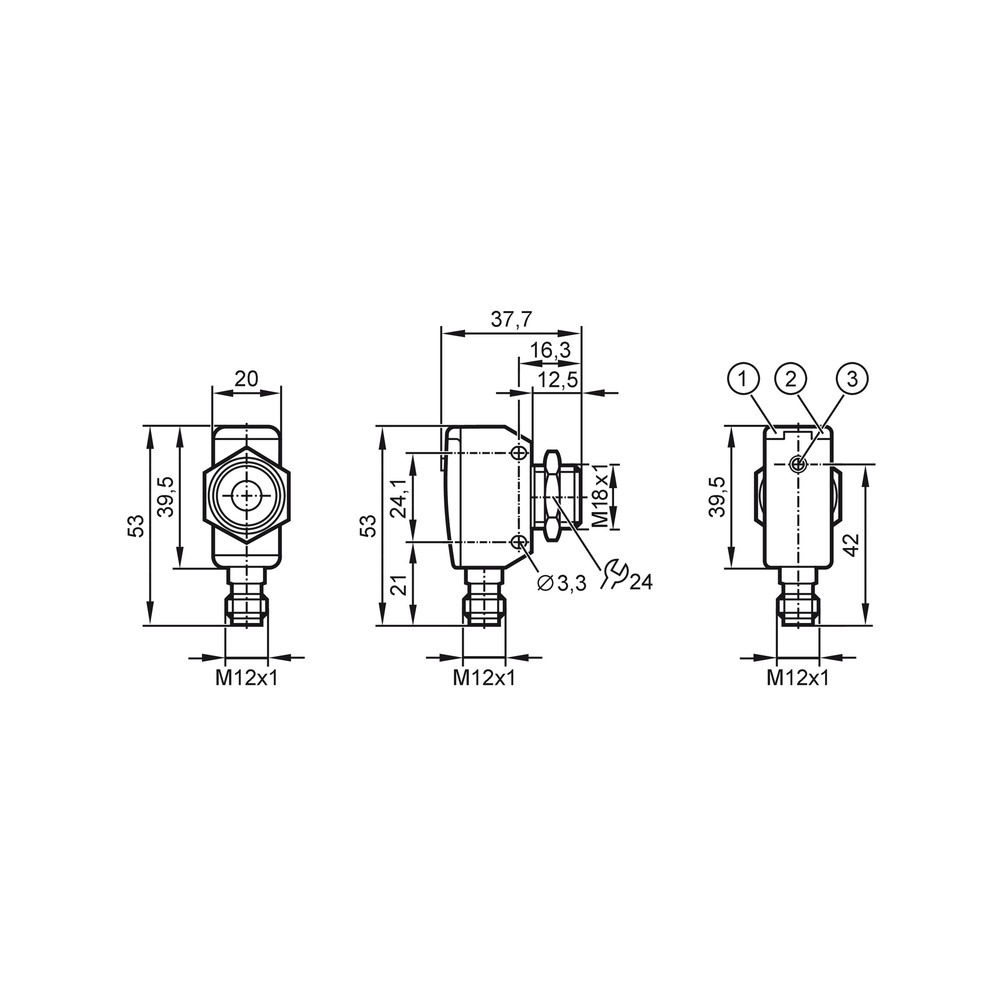

Datasheet UGT590 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor UGT590 e qual sua função principal?

O UGT590 é um sensor ultrassônico de detecção de nível e distância, operando com tecnologia fotoelétrica difusa para monitoramento preciso de objetos.

O que acompanha o produto na embalagem?

O pacote inclui o sensor ultrassônico UGT590 e uma porca de fixação M18 em aço inoxidável.

Para que tipo de aplicação este sensor não é indicado?

Este sensor não deve ser utilizado em aplicações que exijam zonas de detecção menores que 80 mm, visto que essa é a zona cega do equipamento.

O sensor pode medir objetos em qualquer distância?

O produto é projetado para distâncias de 80 mm a 1200 mm; utilizá-lo fora desta faixa pode resultar em leituras imprecisas ou ausência de sinal.

O que indica um mau funcionamento do sensor durante a operação?

Sintomas de erro, como falha na detecção, geralmente decorrem de acúmulo de sujeira na face do sensor ou desalinhamento angular superior a 4 graus.

Como diagnosticar falhas de leitura no UGT590?

Verifique a integridade da face do sensor e o alinhamento com o objeto; se a falha persistir, meça a continuidade do cabo M12 e a alimentação de 10-30V DC.

Por que escolher este sensor ultrassônico em vez de um sensor óptico padrão?

O UGT590 é um sensor integrado com saída analógica e de comutação, sendo uma solução robusta para detecção contínua e pontual, enquanto sensores fotoelétricos comuns podem falhar com objetos transparentes ou reflexivos.

É possível configurar os limites de detecção deste sensor?

Sim, a função teach permite o ajuste preciso dos pontos de comutação conforme a necessidade da aplicação industrial específica.

Quais os cuidados básicos para a instalação deste sensor?

A instalação requer a fixação mecânica via rosca M18, assegurando um torque máximo de 50 Nm, e a conexão elétrica via conector M12 de 4 pinos.

Qual a procedência e garantia deste sensor?

A IFM ELECTRONIC LTDA. garante a procedência e suporte técnico direto para este sensor, sendo a fabricante responsável pela qualidade do produto.

GLOSSÁRIO TÉCNICO

Zona Cega

Distância mínima entre a face do sensor e o objeto onde a detecção não é confiável ou possível. (Ref.: 80 mm)

Saída Analógica

Sinal elétrico (4-20mA) que varia proporcionalmente à distância medida, permitindo controle contínuo. (Ref.: 4...20 mA)

Conexão M12

Padrão de conexão industrial circular de 4 pinos para transmissão de energia e sinais. (Ref.: Conexão M12)

Função Teach

Procedimento de configuração para ensinar ao sensor os limites operacionais desejados. (Ref.: função_teach)

Grau de Proteção IP67

Indica proteção total contra poeira e imersão temporária em água. (Ref.: IP 67)
