Sensor Ultrassônico IFM UGT584

Pré-visualizar: UGT584 IFM - Sensor Ultrassônico IFM Detecção de nível e distância PNP 80-1200mm M12 IP67

UGT584 IFM - Sensor Ultrassônico IFM Detecção de nível e distância PNP 80-1200mm M12 IP67

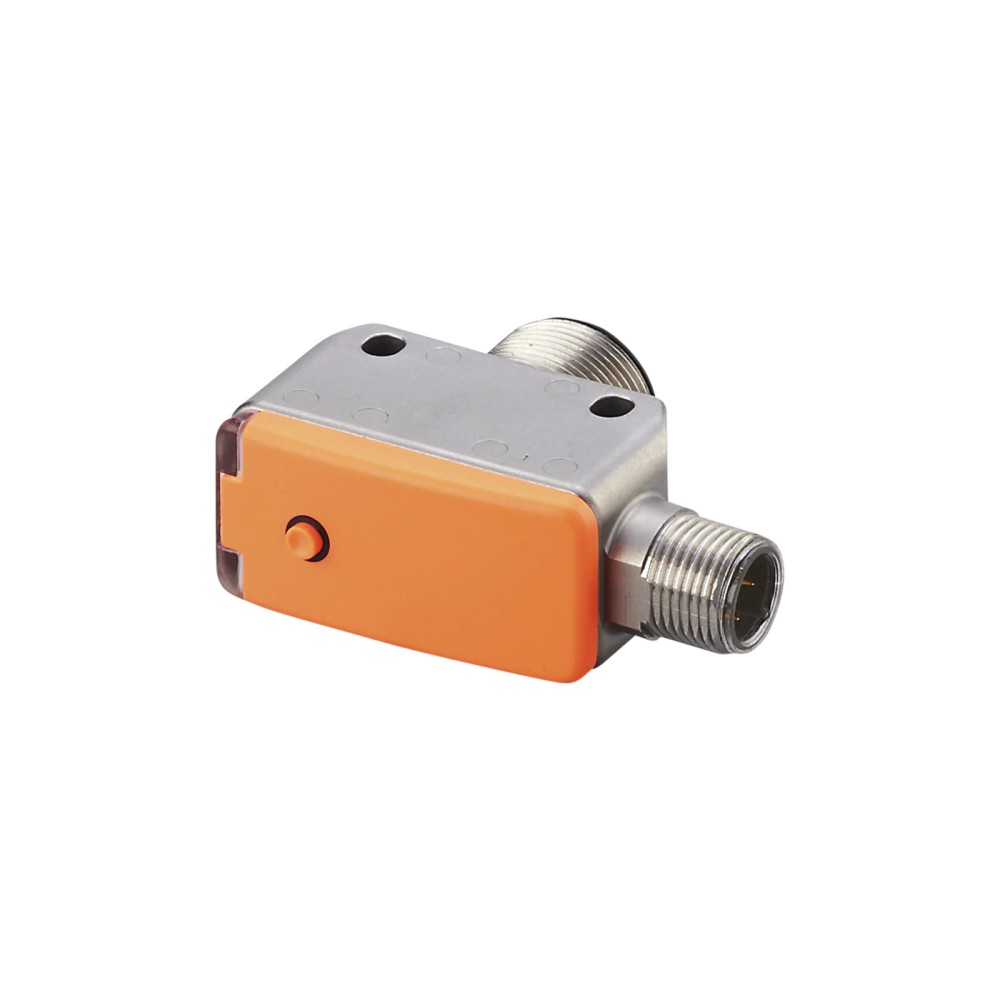

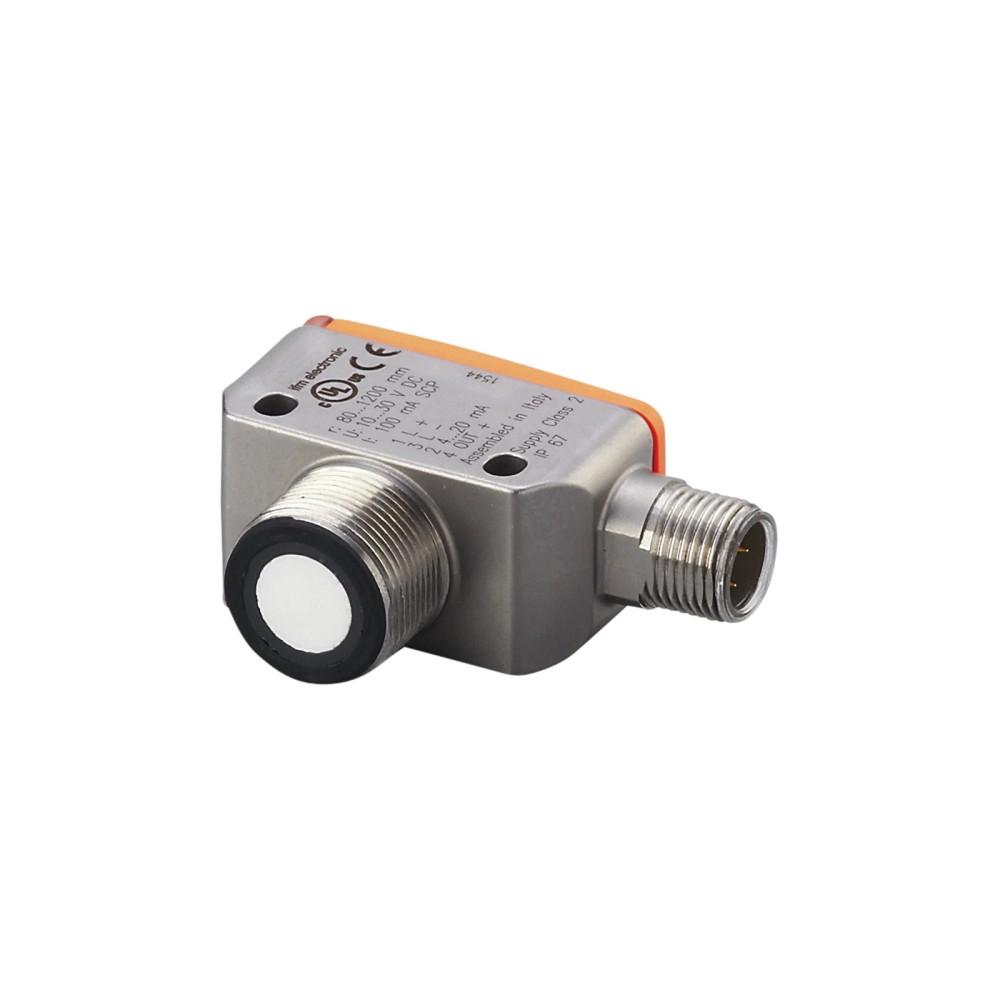

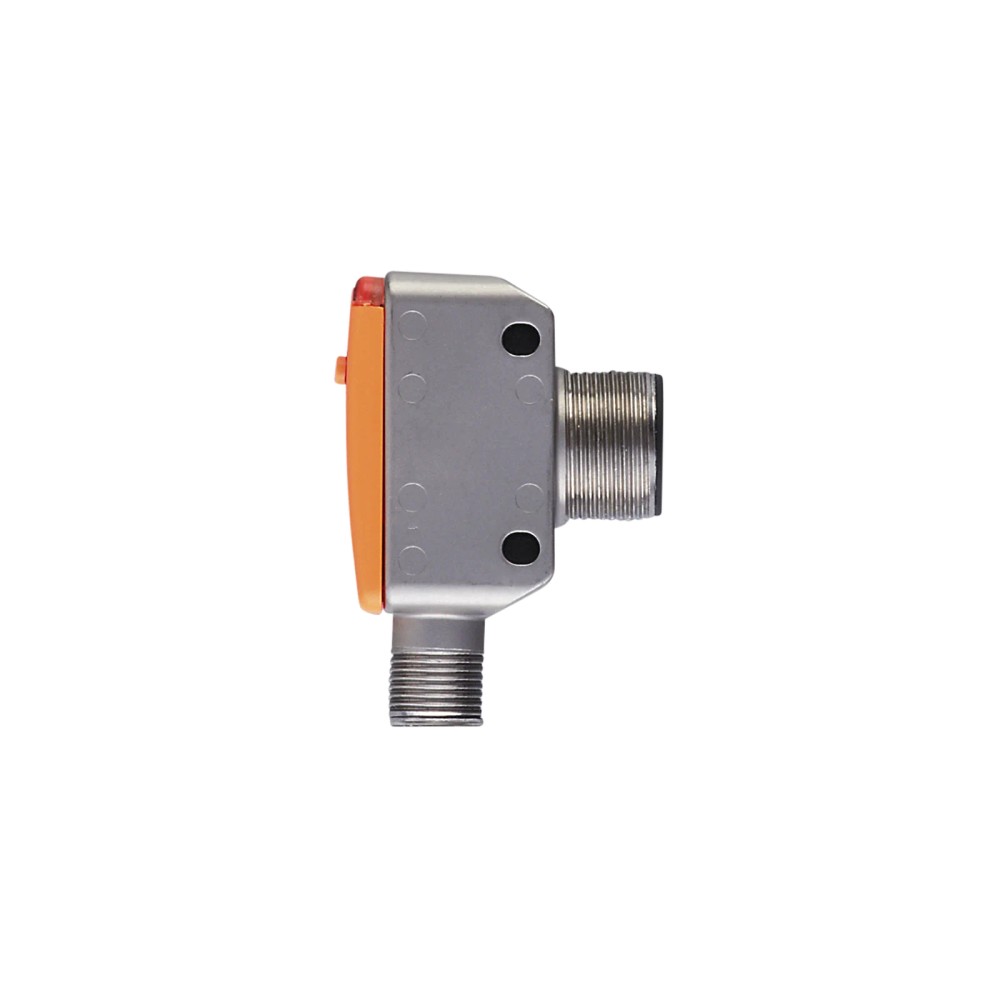

Imagem meramente ilustrativa

R$ 2.478,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT584
EAN: 4021179298407
NCM do produto: 85365090

Destaques do Produto Alcance 80 a 1200 mm...mais

Fechar menu

Saiba mais sobre: "UGT584 IFM - Sensor Ultrassônico IFM Detecção de nível e distância PNP 80-1200mm M12 IP67"

Destaques do Produto

Alcance

80 a 1200 mm

Saída de comutação

PNP, abertura/fechamento parametrizável

Saída analógica

4 a 20 mA

Alimentação

10 a 30 V DC

Conexão elétrica

M12 A-coded, 4 contatos

Montagem

Rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Ultrassônico IFM UGT584, PNP, alcance de 80 a 1200 mm, conexão M12

O IFM UGT584 é um sensor ultrassônico para detecção de nível e distância. Possui alcance de detecção de 80 a 1200 mm, saída de comutação PNP parametrizável e saída analógica de 4 a 20 mA. A conexão elétrica é M12 de 4 contatos e o grau de proteção informado é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Sensor ultrassônico
Alcance de detecção	80 a 1200 mm; alvo de referência de 200 x 200 mm
Saídas	1 saída digital PNP e 1 saída analógica de 4 a 20 mA
Alimentação	10 a 30 V DC
Conexão elétrica	M12, codificação A, 4 contatos
Conexão mecânica	Rosca M18 x 1
Proteção	IP67
Temperatura ambiente	-20 a 70 °C
Dimensões	53 x 20 x 37,7 mm
SKU / GTIN	UGT584 / 4021179298407

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição ou detecção de objetos dentro do alcance especificado de 80 a 1200 mm, considerando o alvo de referência de 200 x 200 mm.
Aplicações que utilizem entrada digital compatível com saída PNP e/ou entrada analógica de 4 a 20 mA.
Instalações com alimentação DC dentro da faixa de 10 a 30 V e conector M12 de 4 contatos.

⚠ Considere outro se precisa de:

Não selecionar para medições cuja distância necessária esteja abaixo da zona cega de 80 mm ou acima do alcance máximo de 1200 mm.
Não conectar a uma entrada analógica que não aceite sinal de 4 a 20 mA sem verificar a interface elétrica do sistema.
Não presumir compatibilidade com entrada digital NPN: a ficha identifica saída PNP.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção ultrassônica de nível e distância dentro da faixa de 80 a 1200 mm, com alvo de referência de 200 x 200 mm.
Possibilidade de uso inferida a partir das interfaces: monitoramento de distância por entrada analógica de 4 a 20 mA, desde que a entrada aceite esse sinal e a carga não ultrapasse 500 Ω.
Possibilidade de uso inferida: detecção de presença ou posição com saída PNP em sistemas de controle compatíveis; validar a lógica de chaveamento configurada e a frequência de comutação de 5 Hz.
Operação especificada para temperatura ambiente de -20 a 70 °C e proteção IP67. A ficha não detalha materiais detectáveis, condições de superfície ou desempenho para cada meio; validar a aplicação no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor Ultrassônico IFM UGT584, PNP, alcance de 80 a 1200 mm, conexão M12, verifique estes pontos:

Escolha o UGT584 quando

A aplicação exigir detecção ultrassônica entre 80 e 1200 mm, alimentação de 10 a 30 V DC e uma saída digital PNP parametrizável ou uma saída analógica de 4 a 20 mA.

Avalie outra configuração quando

O sistema exigir saída NPN, sinal analógico diferente de 4 a 20 mA, medição fora da faixa especificada ou conexão elétrica incompatível com M12 de 4 contatos. Confirme os requisitos completos no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Sensor ultrassônico	Identificação do produto conforme a ficha.
Descrição técnica	Sensor ultrassônico fotoelétrico difuso	Descrição registrada nos dados do anúncio.
Marca	IFM	Fabricante informado.
Modelo / SKU / Part Number	UGT584	Identificadores do produto.
GTIN	4021179298407	Código de identificação comercial.

Faixa de medição
Alcance de detecção	80 a 1200 mm	Faixa informada para alvo de referência de 200 x 200 mm.
Zona cega	80 mm	Limite mínimo informado; não considerar detecção dentro da zona cega.
Frequência do conversor	200 kHz	Frequência especificada para o conversor ultrassônico.
Ângulo de abertura cilíndrico	14° (±2°)	Ângulo informado na ficha técnica.
Desvio máximo do ângulo de 90° entre sensor e objeto	±4°	Condição angular especificada para o posicionamento do objeto.

Dados elétricos
Tensão de alimentação	10 a 30 V DC	Faixa de alimentação informada; classe 2 conforme cULus.
Consumo de corrente	< 35 mA	Consumo especificado pelo fabricante.
Classe de proteção elétrica	Classe III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso informado para a alimentação.
Proteção contra sobrecarga	Sim	Proteção indicada para a saída.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Queda de tensão máxima DC	2,2 V	Limite especificado para a saída DC.
Corrente máxima	100 mA	Intensidade máxima informada na ficha.

Entradas e saídas
Quantidade de saídas	2 no total: 1 digital e 1 analógica	Contagem informada nos atributos do produto.
Saída digital	PNP; abertura/fechamento parametrizável	A função de comutação é configurável.
Frequência de comutação DC	5 Hz	Frequência de comutação especificada.
Saída analógica	4 a 20 mA	Tipo e faixa de sinal analógico informados.
Carga máxima da saída analógica	500 Ω	Carga máxima indicada para a saída.
Erro de linearidade da saída analógica	≤ 1%	Erro de linearidade especificado.
Função Teach	Sim	Recurso de ajuste informado na ficha.

Precisão e desvios
Resolução	3 mm	Resolução indicada nos atributos do produto.
Repetibilidade	1%	Valor especificado para a repetibilidade.
Histerese	< 1%	Valor indicado na ficha.
Variação no ponto de comutação	-5 a 5%	Faixa de variação informada.
Compensação de temperatura	Sim	Recurso informado pelo fabricante.

Tempos de reação
Tempo de resposta da saída analógica	< 450 ms	Tempo especificado para a saída analógica.
Retardo de prontidão	< 0,3 s	Tempo informado até o sensor estar pronto.

Conexões e interfaces
Conexão elétrica	1 x M12, codificação A, 4 contatos	Interface elétrica especificada.
Conexão mecânica	Rosca M18 x 1	Rosca do invólucro para montagem.
Protocolo de comunicação	Não especificado	A ficha informa sinais de saída, mas não identifica protocolo digital.

Condições ambientais e resistência
Temperatura ambiente de operação	-20 a 70 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-30 a 80 °C	Faixa informada para armazenamento.
Grau de proteção	IP67	Grau de proteção informado; as condições de instalação e vedação devem ser respeitadas.
Resistência a choques	EN 60068-2-27 Ea, 30 g, 11 ms, meio seno	Condição de ensaio indicada.
Estabilidade de vibração	EN 60068-2-6 Fc, 10 a 55 Hz, amplitude de 1 mm	Condição de ensaio indicada.
Compatibilidade eletromagnética	EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 e EN 55011 classe A	Normas e classe listadas na ficha.
Certificação	cULus E174191	Certificação indicada nos dados do produto.

Dados mecânicos e materiais
Dimensões	53 x 20 x 37,7 mm	Dimensões externas informadas.
Invólucro	Retangular com rosca M18	Formato descrito nos dados do produto.
Materiais	1.4542 (17-4 PH / 630), PBT, PA e cerâmica de vidro epóxi	Materiais listados para o conjunto; a ficha não detalha a distribuição por componente.
Peso	99 g	Peso informado no dataset do catálogo.
Torque máximo de aperto	50 Nm	Limite máximo informado para o aperto.
Porca de fixação	1 x M18, aço inoxidável	A ficha informa uma porca de fixação incluída.

Displays e elementos de operação
LED de status de chaveamento	1 x LED amarelo	Indicador de estado informado.
LED de eco	1 x LED verde	Indicador de eco informado.
Ajuste Teach	Disponível	Função Teach indicada nos atributos do produto.

Vida útil e embalagem
MTTF	190 anos	Valor declarado nos dados do catálogo; não representa garantia nem vida útil assegurada em qualquer condição.
Quantidade por embalagem	1 peça	Quantidade informada no dataset.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha.

• Sinal de comutação PNP.

• Sinal analógico de 4 a 20 mA.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC. Saída de comutação PNP e saída analógica de 4 a 20 mA; validar pinagem e configuração com o datasheet antes da ligação.

Processo Montagem mecânica por rosca M18 x 1. A conexão de processo não deve ser confundida com o conector elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP compatível com sensor PNP e alimentação DC de 10 a 30 V	✓	A ficha especifica saída PNP e alimentação nessa faixa; confirmar a pinagem e os limites da entrada do CLP.
Entrada analógica configurada para 4 a 20 mA	✓	O sensor dispõe de saída analógica de 4 a 20 mA; observar a carga máxima especificada de 500 Ω.
Entrada digital que exige saída NPN	✗	A ficha identifica a saída de comutação como PNP, não NPN.
Detecção a menos de 80 mm ou além de 1200 mm	✗	A zona cega informada é 80 mm e o limite superior do alcance é 1200 mm.
Montagem com rosca M18 x 1 e conector elétrico M12 compatível	✓	A ficha informa rosca mecânica M18 x 1 e conexão elétrica M12 de 4 contatos; são interfaces distintas e ambas devem corresponder à instalação.

INSTALAÇÃO

Como instalar o Sensor Ultrassônico IFM UGT584, PNP, alcance de 80 a 1200 mm, conexão M12

Confirme que a distância de detecção necessária está entre 80 e 1200 mm e considere a zona cega de 80 mm.
Verifique espaço e fixação para a rosca M18 x 1 e consulte o desenho dimensional antes da montagem.
Aperte a fixação sem exceder o torque máximo de 50 Nm indicado na ficha.
Use alimentação DC dentro da faixa de 10 a 30 V e confirme a pinagem M12 de 4 contatos no datasheet.
Conecte a saída PNP ou a saída analógica de 4 a 20 mA somente a entradas compatíveis; para a saída analógica, respeite a carga máxima de 500 Ω.
Configure a função de comutação ou use a função Teach conforme a aplicação e valide a detecção observando os LEDs de status e eco.

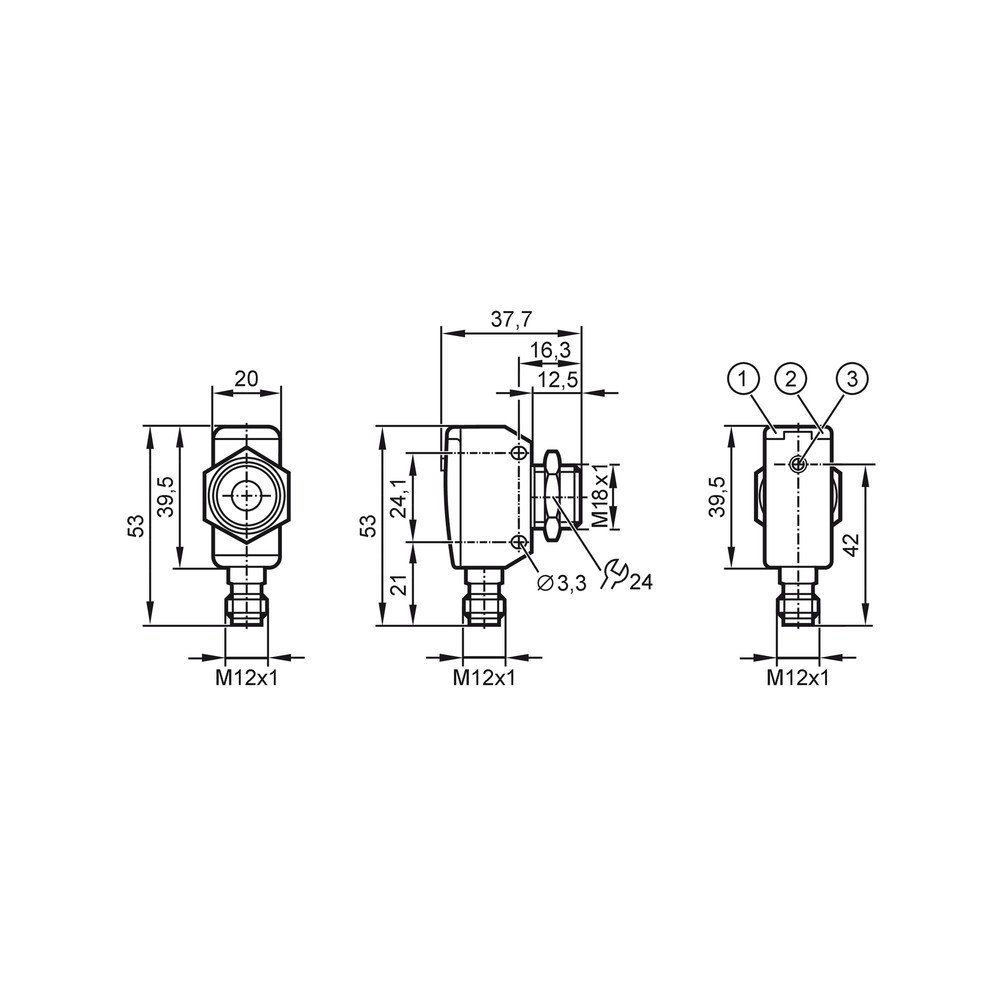

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 porca de fixação M18 em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não detecta o alvo na distância esperada.	O alvo está dentro da zona cega, além do alcance especificado ou fora das condições de referência de detecção.	Meça a distância entre o sensor e o alvo; confirme que está entre 80 e 1200 mm e consulte o datasheet para as condições do alvo.
A entrada digital do controlador não muda de estado.	A entrada pode não ser compatível com PNP, a função de comutação pode estar configurada de forma diferente da esperada ou a alimentação pode estar fora da faixa.	Confirme alimentação de 10 a 30 V DC, compatibilidade PNP da entrada, configuração de abertura/fechamento e indicação do LED amarelo.
A leitura analógica está ausente ou instável.	A entrada pode não estar configurada para 4 a 20 mA, a carga pode exceder 500 Ω ou a ligação pode estar incorreta.	Verifique a configuração da entrada, a carga total do circuito e a pinagem no datasheet; confira também o sinal com instrumento apropriado.
Não há indicação de eco ou o resultado da detecção varia.	O alvo pode estar fora da faixa de detecção ou o alinhamento pode não atender às condições angulares especificadas.	Observe o LED verde de eco, reposicione o alvo dentro do alcance e confira o ângulo de instalação em relação aos limites indicados na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM UGT584 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM UGT584 e para que serve?

É um sensor ultrassônico para detecção de nível e distância. Tem saída de comutação PNP e saída analógica de 4 a 20 mA.

Com quais entradas de CLP ele pode trabalhar?

Pode ser conectado a uma entrada digital compatível com PNP ou a uma entrada analógica que aceite 4 a 20 mA. Confira também a alimentação, a pinagem e a carga máxima da saída analógica.

O que acompanha o sensor?

A ficha informa uma porca de fixação M18 em aço inoxidável. A quantidade indicada para a embalagem é uma peça.

Ele funciona com uma entrada digital NPN?

A ficha identifica a saída de comutação como PNP, portanto não se deve presumir compatibilidade direta com uma entrada que exija NPN. Verifique a interface elétrica do controlador.

Posso usar o UGT584 para detectar a menos de 80 mm?

A ficha informa uma zona cega de 80 mm, então a detecção nessa região não é especificada. Se a aplicação exigir distâncias menores, avalie outro sensor com faixa adequada.

O sensor não comuta; o que devo conferir antes de substituí-lo?

Confirme a alimentação de 10 a 30 V DC, a compatibilidade PNP da entrada e a configuração da função de comutação. Observe também o LED amarelo de status.

A saída analógica não apresenta leitura; o que pode estar acontecendo?

Verifique se a entrada do controlador está configurada para 4 a 20 mA e se a carga não excede 500 Ω. Confira a pinagem e as ligações conforme o datasheet.

Como escolher entre este sensor e outro com saída apenas digital?

O UGT584 oferece uma saída PNP de comutação e uma saída analógica de 4 a 20 mA. Se o sistema não precisar das duas funções, compare a configuração necessária e as especificações do outro modelo antes de selecionar.

Preciso de qual conexão para instalar o UGT584?

A montagem mecânica usa rosca M18 x 1 e a conexão elétrica é M12 de 4 contatos, codificação A. Consulte o datasheet para a pinagem e não confunda o conector elétrico com a rosca de montagem.

Como verificar se o sensor está detectando o eco?

Observe o LED verde indicado como sinal de eco e confirme que o alvo está dentro do alcance de detecção. Consulte o datasheet se a indicação não corresponder ao comportamento esperado.

GLOSSÁRIO TÉCNICO

Zona cega

Região próxima ao sensor na qual a detecção não é especificada. (Ref.: zona cega de 80 mm)

Saída PNP

Saída de comutação identificada como PNP, que deve ser ligada a uma entrada compatível. (Ref.: função elétrica PNP)

Saída analógica 4 a 20 mA

Sinal de corrente utilizado para representar a medição conforme a configuração do sistema. (Ref.: corrente da saída analógica de 4 a 20 mA)

Repetibilidade

Parâmetro que expressa a consistência indicada para medições repetidas. (Ref.: repetibilidade de 1%)

Grau de proteção IP

Classificação de proteção do invólucro informada pelo fabricante; não substitui a instalação correta. (Ref.: IP67)
