Sensor Ultrassônico IFM UGT583

Pré-visualizar: UGT583 IFM - Sensor Ultrassônico IFM Detecção de nível e distância 60-800mm PNP M12 IP67

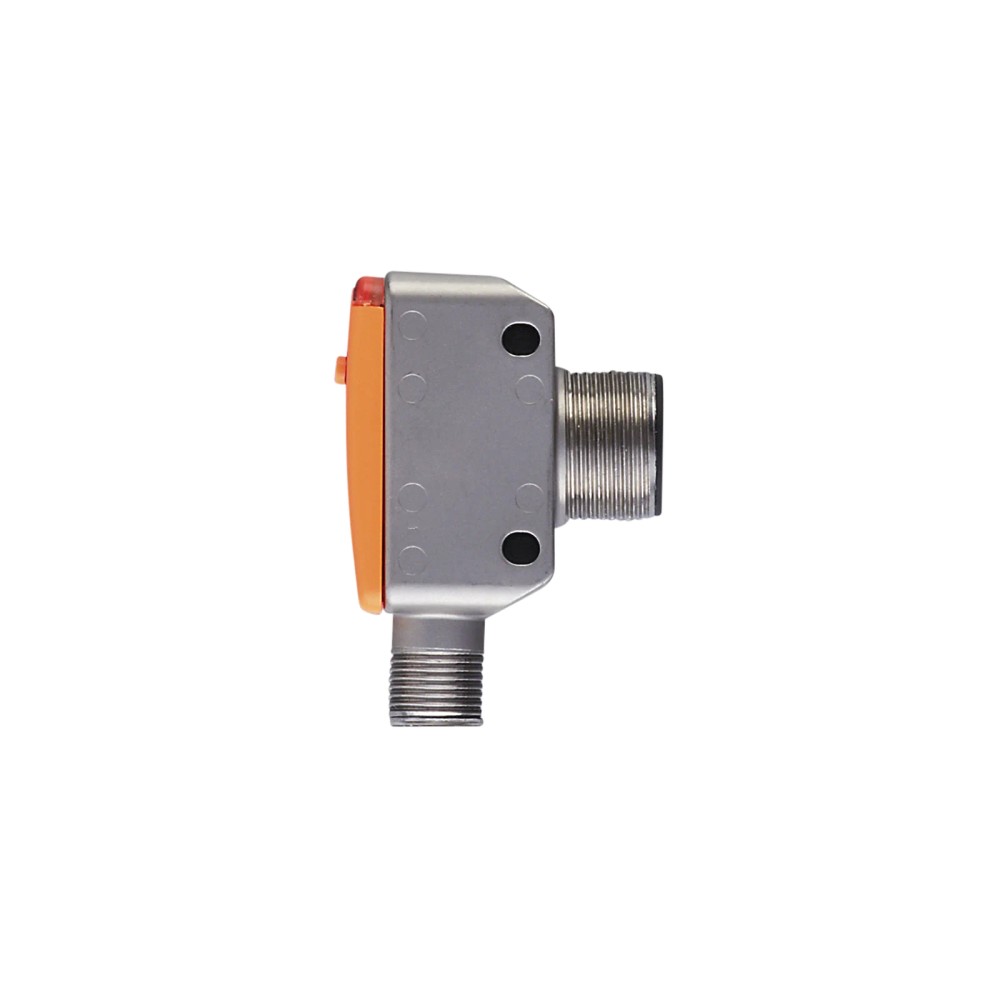

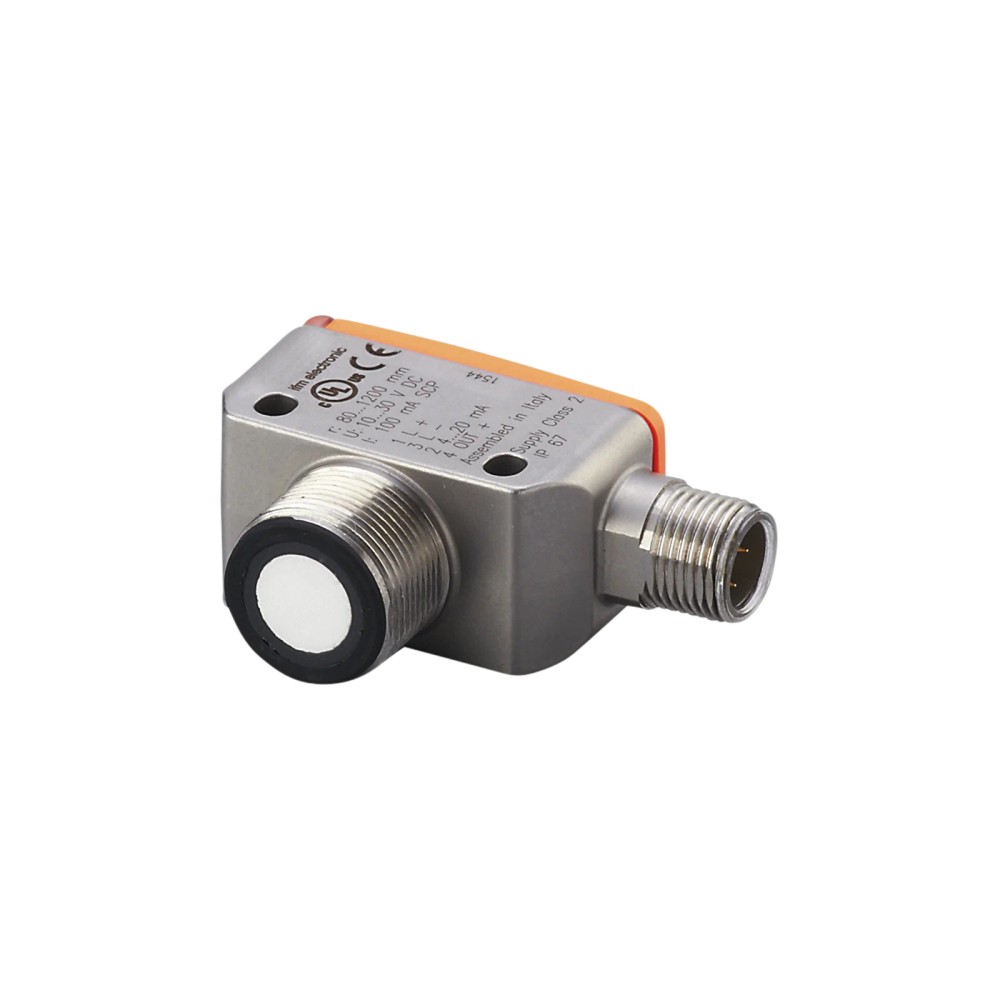

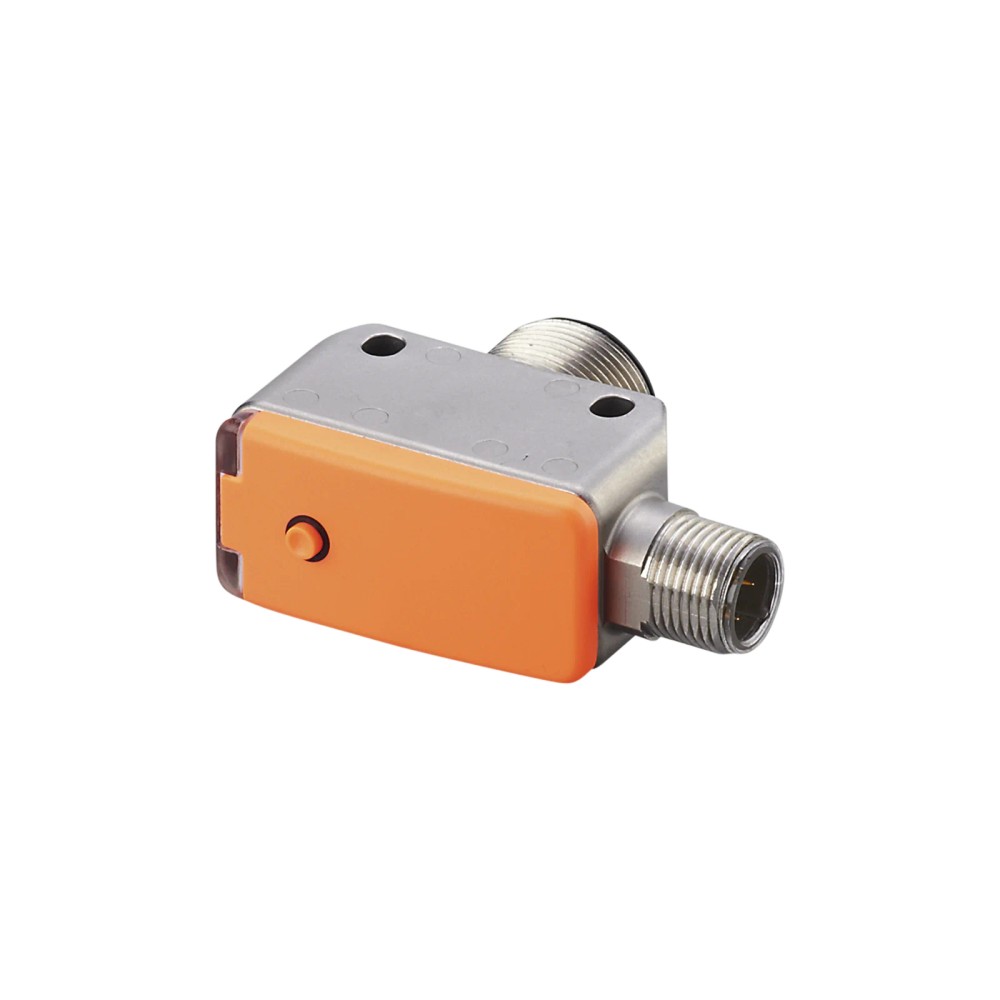

UGT583 IFM - Sensor Ultrassônico IFM Detecção de nível e distância 60-800mm PNP M12 IP67

Imagem meramente ilustrativa

R$ 2.478,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT583
EAN: 4021179298391
NCM do produto: 85365090

Destaques do Produto Alcance 60–800 mm...mais

Fechar menu

Saiba mais sobre: "UGT583 IFM - Sensor Ultrassônico IFM Detecção de nível e distância 60-800mm PNP M12 IP67"

Destaques do Produto

Alcance

60–800 mm para alvo de 100 × 100 mm

Saídas

1 PNP digital e 1 analógica de 0–10 V

Alimentação

10–30 V DC

Conexão

M12, codificação A, 4 contatos

Proteção e temperatura

IP67; −20 a 70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor ultrassônico IFM UGT583, PNP, 60–800 mm, conexão M12, IP67

O IFM UGT583 é um sensor ultrassônico para detectar objetos e medir distância dentro da faixa especificada. Possui uma saída de comutação PNP parametrizável e uma saída analógica de 0–10 V. A conexão elétrica é M12 de 4 contatos, e o alcance indicado é de 60 a 800 mm para um alvo de 100 × 100 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor ultrassônico
Modelo / SKU	UGT583
Alcance de detecção	60–800 mm; alvo de referência: 100 × 100 mm
Saída de comutação	1 saída digital PNP, parametrizável para abertura/fechamento
Saída analógica	1 saída, 0–10 V
Conexão elétrica	M12, codificação A, 4 contatos
Tensão de operação	10–30 V DC
Grau de proteção	IP67
Temperatura ambiente	−20 a 70 °C
Dimensões	53 × 20 × 37,7 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que requerem detecção ultrassônica entre 60 e 800 mm, considerando a condição de alvo de referência de 100 × 100 mm.
Sistemas com entrada digital compatível com saída PNP e/ou entrada analógica compatível com sinal de 0–10 V.
Instalações cuja alimentação esteja entre 10 e 30 V DC e cujas condições ambientais estejam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecione para medições abaixo da zona cega de 60 mm.
Não selecione quando o sistema de controle não aceitar saída PNP nem sinal analógico de 0–10 V, conforme a conexão utilizada.
Não use fora da faixa de alimentação de 10–30 V DC ou da temperatura ambiente de −20 a 70 °C.

APLICAÇÕES E USO

Detecção de presença ou posição de objetos dentro da faixa de 60–800 mm, desde que a instalação corresponda às condições de alvo indicadas pelo fabricante. A ficha não especifica materiais de alvo ou desempenho por material; valide a aplicação com o datasheet e testes no processo.
Monitoramento de distância por sinal analógico de 0–10 V em sistema com entrada compatível. O tempo de resposta analógico informado é inferior a 450 ms; considere esse dado ao avaliar a dinâmica requerida.
Comutação de presença ou posição em entrada compatível com PNP. A frequência de comutação DC especificada é 5 Hz; aplicações que exijam frequência superior não atendem ao valor informado.
Possibilidade de uso em ambiente com temperatura de −20 a 70 °C e proteção IP67 declarada, desde que a montagem e as conexões preservem as condições de proteção. Essas condições são limites do produto, não uma validação de processo específico.

COMO ESCOLHER

Antes de comprar o Sensor ultrassônico IFM UGT583, PNP, 60–800 mm, conexão M12, IP67, verifique estes pontos:

Escolha o UGT583 quando

A aplicação exigir detecção ultrassônica na faixa indicada, saída PNP parametrizável e sinal analógico de 0–10 V, com alimentação de 10–30 V DC e conexão M12 de 4 contatos.

Avalie outro sensor quando

A distância requerida estiver abaixo de 60 mm ou acima de 800 mm, a entrada do controlador exigir outro tipo de sinal, ou as condições de alimentação e temperatura não estiverem dentro dos limites deste modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de funcionamento
Marca	IFM	Fabricante informado para o produto.
Modelo / SKU / Part Number	UGT583	Identificação do sensor no anúncio.
GTIN	4021179298391	Código de identificação comercial informado.
Tipo de produto	Sensor ultrassônico	Tecnologia indicada na ficha do produto.
Tipo de sensor	Ultrassônico fotoelétrico difuso	Designação apresentada nos dados básicos do anúncio.
Frequência do conversor	230 kHz	Frequência especificada para o conversor ultrassônico.

Faixa de detecção e zona de trabalho
Alcance de detecção	60–800 mm	Faixa declarada para alvo de 100 × 100 mm.
Alvo de referência	100 × 100 mm	Dimensão do alvo usada como referência do alcance informado.
Zona cega	60 mm	Distância mínima indicada; não selecionar para detecção abaixo desse valor.
Ângulo de abertura cilíndrico	15° (±2°)	Ângulo informado na ficha para a abertura cilíndrica.
Desvio máximo do ângulo de 90° do sensor-objeto	±4°	Desvio angular máximo especificado entre sensor e objeto.

Dados elétricos e alimentação
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10–30 V DC	Faixa de alimentação especificada; a ficha também menciona supply class 2 conforme cULus.
Consumo de corrente	<35 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado pelo fabricante.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado pelo fabricante.

Saídas e interfaces elétricas
Quantidade de saídas digitais	1	Número de saídas digitais especificado.
Tipo de saída de comutação	PNP	A saída digital requer entrada compatível com PNP.
Função da saída de comutação	Abertura/fechamento, parametrizável	Função configurável conforme especificação do produto.
Quantidade de saídas analógicas	1	Número de saídas analógicas especificado.
Tensão da saída analógica	0–10 V	Faixa de sinal analógico informada.
Mínima resistência de carga	3000 Ω	Requisito de carga mínima indicado para a saída analógica.
Frequência de comutação DC	5 Hz	Frequência de comutação especificada.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente contínua indicado para a saída.
Queda de tensão máxima da saída de comutação DC	2,2 V	Valor máximo especificado para a queda de tensão na saída.
Erro de linearidade da saída analógica	≤1%	Erro de linearidade declarado para a saída analógica.
Conexão elétrica	1 × M12; codificação A; 4 contatos	Interface elétrica informada; consultar o datasheet para atribuição dos pinos.

Precisão e desvios
Resolução	3 mm	Resolução indicada nos dados do produto.
Repetibilidade	1%	Repetibilidade informada na ficha.
Histerese	<1%	Valor de histerese indicado nos dados do produto.
Variação no ponto de comutação	−5 a 5%	Intervalo informado para a variação do ponto de comutação.
Compensação de temperatura	Sim	Recurso declarado na ficha; não substitui os limites de temperatura de operação.

Tempos de reação
Tempo de resposta da saída analógica	<450 ms	Tempo máximo informado para a saída analógica.
Retardo de prontidão	<0,3 s	Tempo indicado até o sensor estar pronto para operação.

Condições ambientais e proteção
Grau de proteção	IP67	Grau declarado pelo fabricante; observar as condições de instalação e conexão.
Temperatura ambiente de operação	−20 a 70 °C	Faixa ambiente especificada para operação.
Temperatura de armazenamento	−30 a 80 °C	Faixa de temperatura indicada para armazenamento.

Dados mecânicos e materiais
Dimensões	53 × 20 × 37,7 mm	Dimensões externas informadas para o sensor.
Designação da rosca	M18 × 1	Rosca mecânica declarada.
Invólucro	Retangular com rosca M18	Formato e característica mecânica informados.
Materiais	1.4542 (17-4 PH / 630); PBT; PA; cerâmica de vidro epóxi	Materiais listados na ficha do produto.
Torque máximo de aperto	50 Nm	Limite de torque indicado para aperto.
Peso	97,5 g	Peso indicado no conjunto de dados do produto.
Acessório de fixação incluído	1 porca M18 em aço inoxidável	Material incluído declarado na ficha.

Dados de confiabilidade e certificação
MTTF	191 anos	Valor de MTTF informado no conjunto de dados do produto; não representa vida útil garantida.
Número do arquivo UL	E174191	Identificação de arquivo UL indicada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha. O produto fornece uma saída de comutação PNP e uma saída analógica de 0–10 V.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10–30 V DC. Verifique a atribuição dos pinos no datasheet antes de conectar; não há diagrama de ligação separado informado.

Processo Invólucro retangular com rosca M18 × 1. A conexão de processo é mecânica; não deve ser confundida com o conector elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP compatível com saída PNP e alimentação DC dentro da faixa especificada	✓	A ficha indica saída de comutação PNP e tensão de operação de 10–30 V DC; confirme a atribuição dos contatos no datasheet.
Entrada analógica compatível com sinal de tensão de 0–10 V	✓	O sensor possui uma saída analógica com faixa de 0–10 V.
Aplicação que exige protocolo de comunicação digital	✗	A ficha não especifica protocolo digital; as saídas informadas são PNP e analógica.
Aplicação com distância de detecção inferior a 60 mm	✗	A ficha informa zona cega de 60 mm e alcance de detecção a partir de 60 mm.
Aplicação com alimentação fora de 10–30 V DC	✗	A tensão de operação especificada é de 10–30 V DC.
Montagem mecânica em conexão roscada M18 × 1	✓	A designação de rosca informada para o sensor é M18 × 1; a compatibilidade depende também do suporte e do espaço disponíveis.

INSTALAÇÃO

Como instalar o Sensor ultrassônico IFM UGT583, PNP, 60–800 mm, conexão M12, IP67

Confirme que a distância de detecção requerida está entre 60 e 800 mm e respeita a zona cega de 60 mm.
Verifique que a superfície e o suporte permitem a montagem pela rosca M18 × 1 e que há espaço para o invólucro de 53 × 20 × 37,7 mm.
Instale e aperte conforme as instruções do fabricante; não exceda o torque máximo especificado de 50 Nm.
Confira no datasheet a atribuição dos 4 contatos do conector M12, codificação A, antes de realizar a ligação.
Use alimentação DC de 10–30 V e confirme que a entrada do controlador é compatível com PNP e/ou com sinal analógico de 0–10 V, conforme a saída utilizada.
Após energizar, aguarde o retardo de prontidão especificado e valide a detecção e o sinal no controlador usando o alvo e a distância da aplicação.

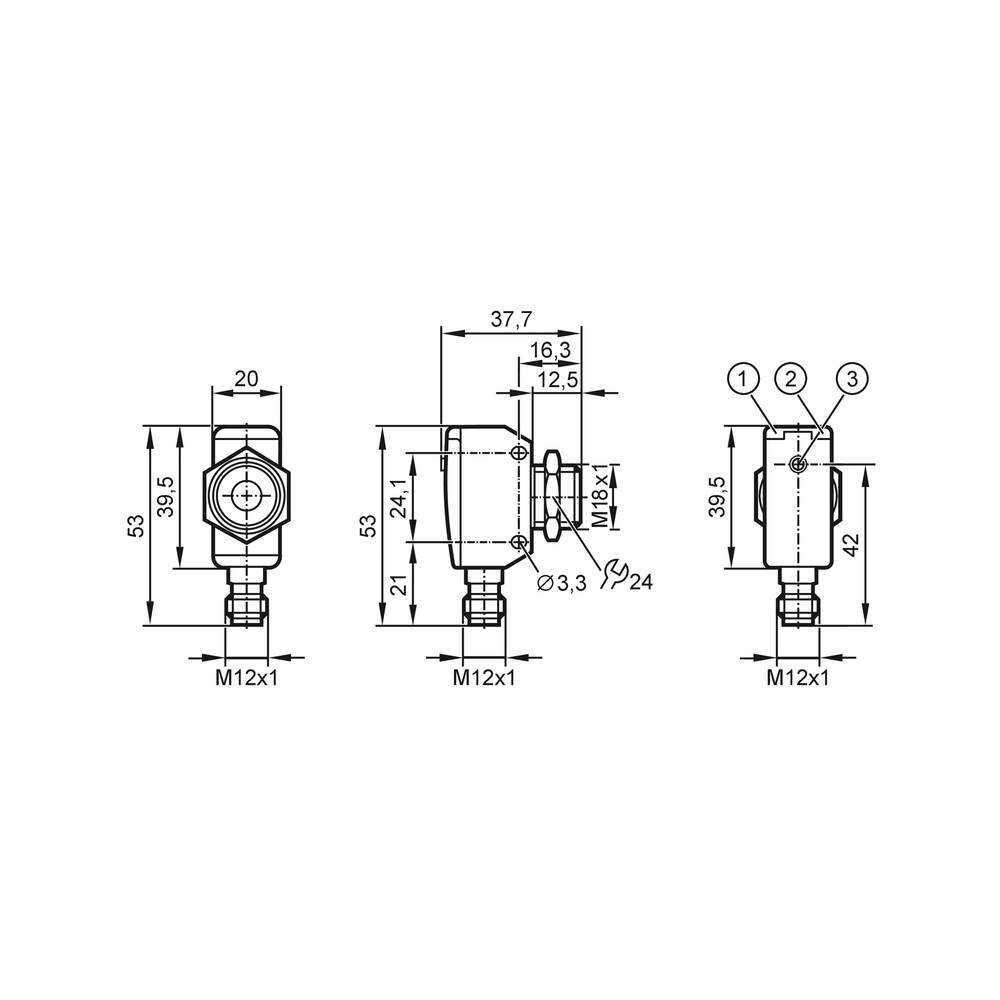

Desenho Dimensional

ACESSÓRIOS

1 porca de fixação M18 em aço inoxidável.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou não apresenta sinal no controlador.	Alimentação fora de 10–30 V DC, ligação incorreta no M12 ou entrada incompatível com saída PNP.	Meça a alimentação no conector e confira a atribuição dos contatos no datasheet; confirme que a entrada do controlador aceita PNP.
A detecção não ocorre quando o objeto está muito próximo do sensor.	Objeto dentro da zona cega de 60 mm.	Meça a distância entre a face sensora e o alvo e compare com a zona cega informada.
A leitura analógica não corresponde ao esperado ou não é recebida pelo controlador.	Entrada não compatível com sinal de 0–10 V, carga abaixo do mínimo especificado ou ligação incorreta.	Confirme o tipo de entrada analógica, a resistência de carga mínima de 3000 Ω e as conexões conforme o datasheet.
O valor de distância ou a comutação varia em relação ao teste inicial.	Geometria de montagem, alinhamento ou condição do alvo diferente da referência especificada.	Confira distância, orientação e alvo; a faixa declarada considera alvo de 100 × 100 mm e o desvio angular máximo informado é ±4°.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM UGT583 em português (Datasheet) Desenho em escala IFM UGT583 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM UGT583 e para que serve?

É um sensor ultrassônico para detecção e monitoramento de distância. Fornece uma saída digital PNP e uma saída analógica de tensão.

Com quais entradas de CLP posso conectar este sensor?

Pode ser conectado a uma entrada digital compatível com PNP e/ou a uma entrada analógica compatível com 0–10 V. Verifique a atribuição dos contatos M12 no datasheet antes da ligação.

O sensor acompanha porca de fixação?

Sim. A ficha informa uma porca de fixação M18 em aço inoxidável como material incluído.

Ele funciona para medir a menos de 60 mm?

A ficha informa zona cega de 60 mm, portanto não selecione o UGT583 para detectar abaixo dessa distância.

Posso usar o UGT583 com alimentação de 24 V AC?

A ficha especifica alimentação de 10–30 V DC, não 24 V AC. Não conecte a uma alimentação AC com base apenas no valor nominal da tensão.

O sensor funciona se o CLP exigir comunicação IO-Link?

A ficha não informa suporte a IO-Link nem a outro protocolo digital. As saídas especificadas são PNP e analógica de 0–10 V.

O sensor está energizado, mas não comuta: o que devo verificar antes de trocar?

Confira a tensão DC, a ligação dos contatos M12 e a compatibilidade PNP da entrada. Verifique também se o alvo está dentro da faixa de detecção.

A saída analógica fica ausente ou não é lida; qual é a primeira verificação?

Confirme se a entrada do controlador aceita 0–10 V e se a carga atende à resistência mínima de 3000 Ω. Depois, confira a ligação usando o datasheet.

Quando escolher este sensor em vez de um modelo com outra saída?

Escolha o UGT583 quando a aplicação aceitar saída de comutação PNP e/ou sinal analógico de 0–10 V, com detecção dentro da faixa especificada. Se o controlador exigir outro tipo de sinal ou protocolo, selecione um modelo cuja ficha declare essa interface.

Como decidir se o UGT583 atende a uma aplicação de detecção de distância?

Compare a distância requerida com a faixa de 60–800 mm e considere o alvo de referência de 100 × 100 mm. Para validar materiais ou condições de alvo não especificados na ficha, consulte o datasheet e teste na aplicação.

GLOSSÁRIO TÉCNICO

Zona cega

Região próxima ao sensor na qual a ficha não especifica detecção; neste modelo, o limite informado é 60 mm.

Saída PNP

Saída de comutação que exige compatibilidade elétrica com a entrada do controlador.

Saída analógica 0–10 V

Sinal de tensão analógico cuja faixa especificada é de zero a dez volts.

Repetibilidade

Variação indicada para a reprodução de uma medição ou ponto de detecção em condições equivalentes.

IP67

Grau de proteção declarado para o invólucro; a proteção efetiva depende da instalação e das conexões conforme as instruções do fabricante.
