Sensor Ultrassônico IFM UGT582 M18 PNP 60-800mm

Pré-visualizar: UGT582 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 PNP 60-800mm

UGT582 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 PNP 60-800mm

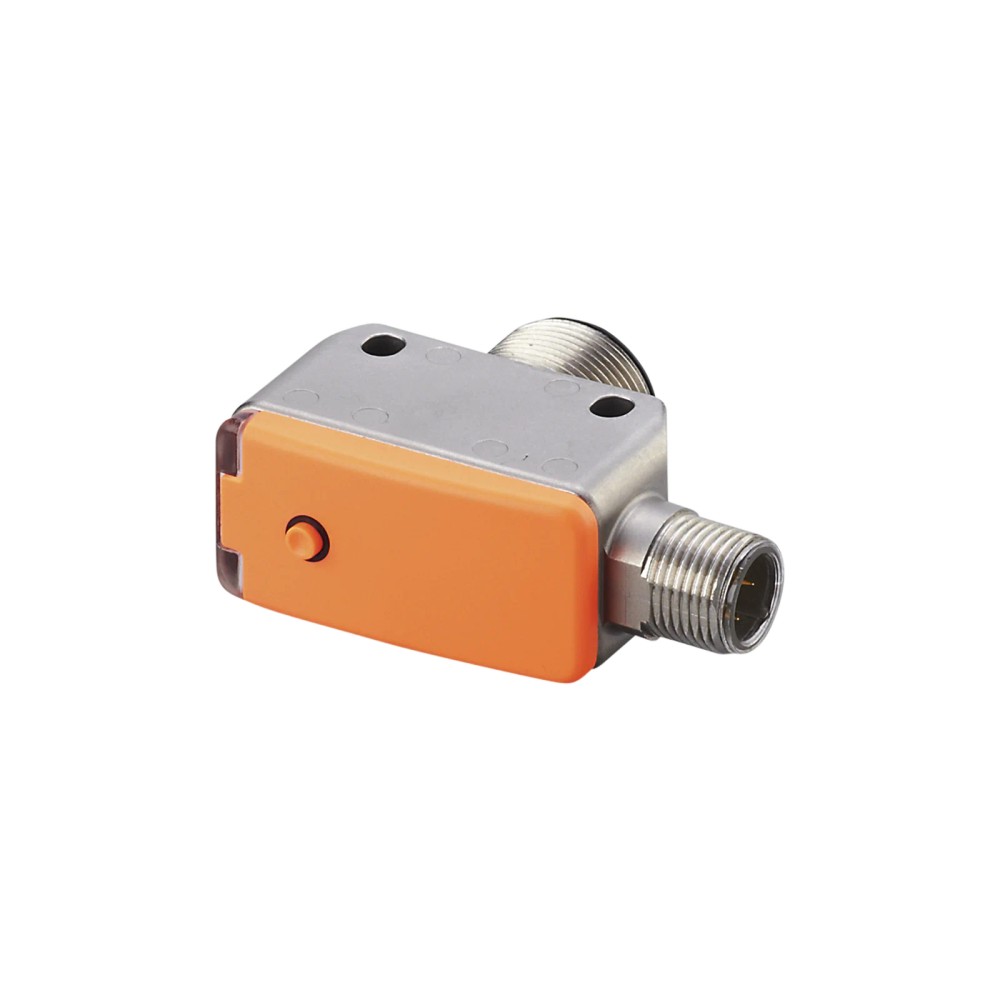

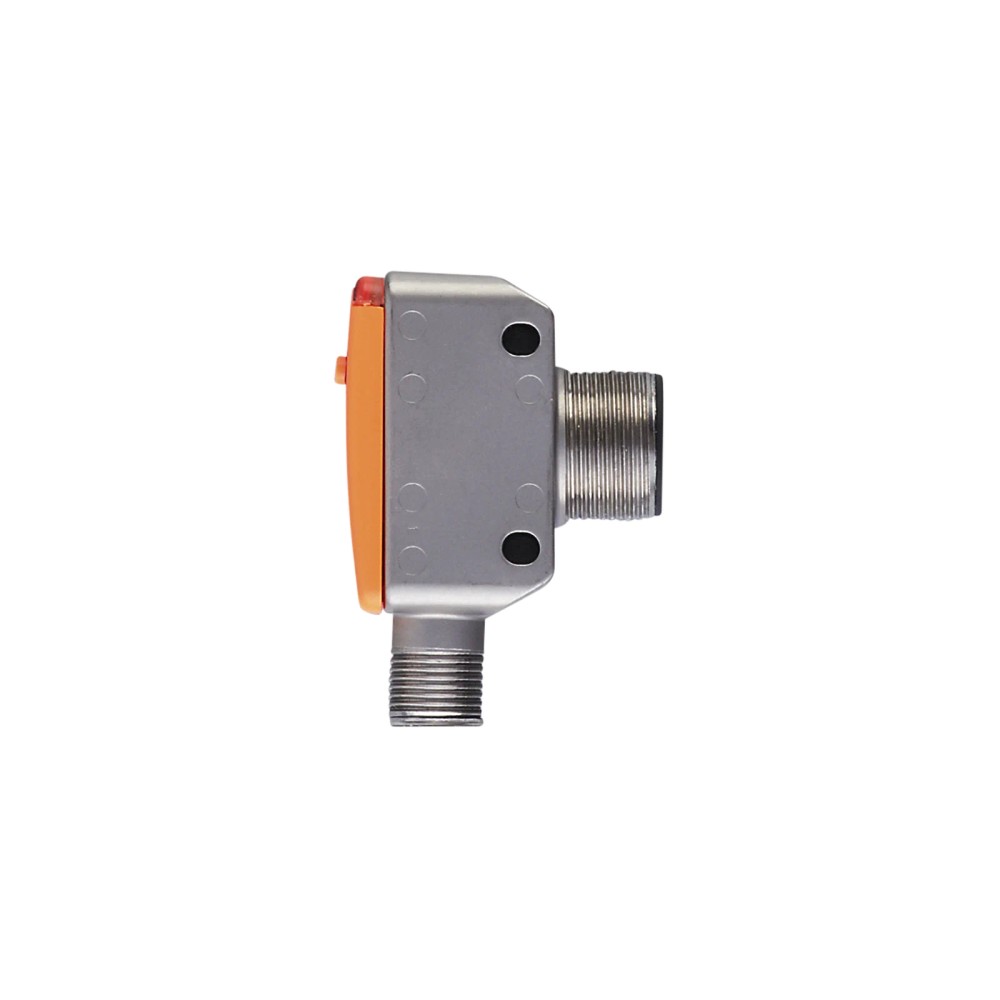

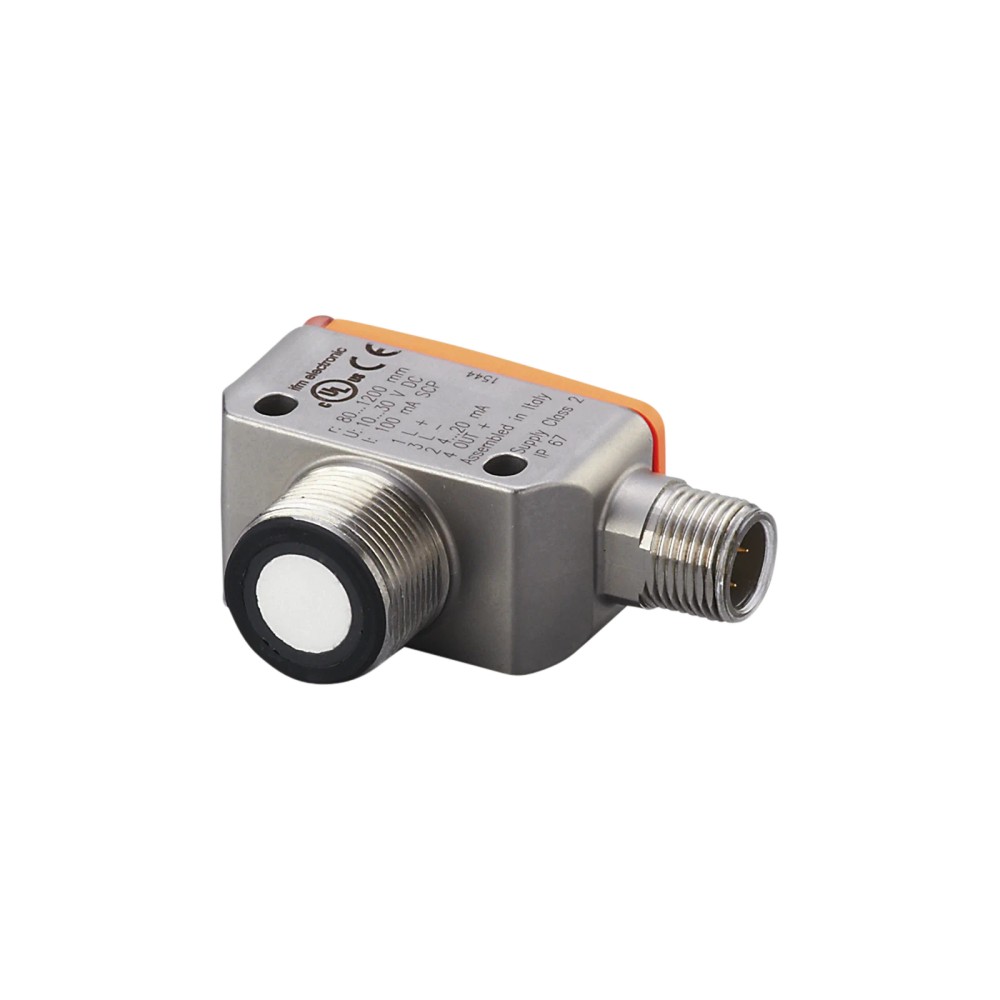

Imagem meramente ilustrativa

R$ 2.478,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT582
EAN: 4021179298384
NCM do produto: 85261000

Destaques do Produto Alcance 60 a 800 mm...mais

Fechar menu

Saiba mais sobre: "UGT582 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 PNP 60-800mm"

Destaques do Produto

Alcance

60 a 800 mm para alvo de 100 × 100 mm

Saída digital

PNP, função de abertura/fechamento parametrizável

Saída analógica

4 a 20 mA

Alimentação

10 a 30 V DC

Conexão

M12, codificação A, 4 contatos

Montagem

Rosca M18 × 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor ultrassônico IFM UGT582, M18, saída PNP e analógica, alcance de 60 a 800 mm

O IFM UGT582 é um sensor ultrassônico para detecção de objetos com corpo retangular e rosca M18. Foi especificado para um alcance de 60 a 800 mm, considerando alvo de 100 × 100 mm, e possui uma saída digital PNP e uma saída analógica de 4 a 20 mA. A conexão elétrica é M12 de 4 contatos e a alimentação é de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de detecção	60 a 800 mm; alvo de 100 × 100 mm
Zona cega	60 mm
Saídas	1 digital PNP e 1 analógica de 4 a 20 mA
Alimentação	10 a 30 V DC
Conexão elétrica	1 × M12, codificação A, 4 contatos
Invólucro e rosca	Retangular com rosca M18 × 1
Grau de proteção	IP 67
Temperatura ambiente	−20 a 70 °C
Dimensões	53 × 20 × 37,7 mm
Tempo de resposta analógica	Menor que 450 ms

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção ultrassônica de objetos dentro da faixa de 60 a 800 mm, considerando o alvo de referência de 100 × 100 mm.
Aplicações que possam utilizar uma saída digital PNP e uma saída analógica de 4 a 20 mA.
Instalações com alimentação de 10 a 30 V DC, conexão elétrica M12 de 4 contatos e condições ambientais dentro de −20 a 70 °C.

⚠ Considere outro se precisa de:

Não especificar para medir alvos a menos de 60 mm: essa distância está indicada como zona cega.
Não selecionar quando a aplicação exigir alcance fora de 60 a 800 mm ou saída analógica diferente de 4 a 20 mA; a ficha não informa compatibilidade com essas exigências.
Não assumir compatibilidade com entrada digital NPN ou alimentação AC: a ficha informa saída PNP e alimentação DC.

APLICAÇÕES E USO

Uso especificado: detecção ultrassônica de objetos dentro do alcance de 60 a 800 mm, conforme a condição de alvo de 100 × 100 mm informada na ficha.
Possibilidade de uso: integração a um sistema de controle que aceite a saída digital PNP e/ou o sinal analógico de 4 a 20 mA; valide a entrada receptora e a carga antes da instalação.
Limites de aplicação: a zona cega é de 60 mm; a ficha não garante o mesmo alcance para alvos de outros tamanhos ou formatos.
Condições ambientais: opere dentro da faixa de temperatura ambiente de −20 a 70 °C e considere o grau IP 67 conforme os requisitos da instalação.

COMO ESCOLHER

Antes de comprar o Sensor ultrassônico IFM UGT582, M18, saída PNP e analógica, alcance de 60 a 800 mm, verifique estes pontos:

Escolha o UGT582

Quando a distância de detecção necessária estiver entre 60 e 800 mm para o alvo de referência de 100 × 100 mm, houver utilidade para saída PNP e sinal analógico de 4 a 20 mA e a instalação atender à alimentação de 10 a 30 V DC.

Avalie outra especificação

Busque outro modelo se for necessário detectar abaixo da zona cega de 60 mm, operar fora do alcance especificado, usar sinal analógico diferente de 4 a 20 mA ou conectar a uma entrada que não aceite PNP. A ficha não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	UGT582	Código de identificação do produto.
Marca	IFM	Fabricante indicado no anúncio.
Tipo de produto	Sensor ultrassônico	Tecnologia de detecção indicada na ficha.
Princípio de detecção	Ultrassônico	Detecção de objetos por ultrassom; não é informado um protocolo de comunicação.

Alimentação e proteção elétrica
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada; fonte conforme supply class 2 segundo cULus.
Consumo de corrente	Menor que 35 mA	Valor informado para o sensor.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção elétrica declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção elétrica declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção elétrica declarada pelo fabricante.
Queda de tensão máxima da saída de comutação DC	2,2 V	Valor máximo informado para a saída de comutação DC.
Corrente constante máxima da saída de comutação DC	100 mA	Limite informado para a saída de comutação DC.

Saídas
Quantidade de saídas digitais	1	Quantidade indicada na ficha.
Tipo da saída digital	PNP	Tipo da saída de comutação informado pelo fabricante.
Função de saída	Abertura/fechamento, parametrizável	Função selecionável conforme configuração do sensor.
Frequência de comutação DC	5 Hz	Frequência especificada para a saída de comutação DC.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Corrente da saída analógica	4 a 20 mA	Sinal analógico especificado.
Carga máxima da saída analógica	500 Ω	Carga máxima informada para a saída de corrente.
Erro de linearidade da saída analógica	≤ 1 %	Erro de linearidade especificado.

Faixa de detecção
Alcance de detecção	60 a 800 mm	Faixa indicada para alvo de 100 × 100 mm.
Zona cega	60 mm	Distância mínima indicada; não usar como faixa de medição abaixo desse limite.
Frequência do conversor	230 kHz	Frequência especificada para o conversor ultrassônico.
Ângulo de abertura cilíndrico	15° (±2°)	Ângulo de abertura informado na ficha.

Precisão e desvios
Resolução	3 mm	Resolução informada para o sensor.
Repetibilidade	1 %	Valor de repetibilidade indicado na ficha.
Histerese	Menor que 1 %	Valor de histerese informado.
Variação no ponto de comutação	−5 a 5 %	Faixa especificada para o ponto de comutação.
Desvio máximo do ângulo de 90° entre sensor e objeto	±4°	Desvio angular indicado na ficha.

Tempos de reação
Tempo de resposta da saída analógica	Menor que 450 ms	Tempo informado para a saída analógica.
Retardo de prontidão	Menor que 0,3 s	Tempo de prontidão especificado.

Interfaces e conexão elétrica
Conexão elétrica	1 × M12; codificação A; 4 contatos	Conector e número de contatos indicados pelo fabricante.
Protocolo de comunicação	Não especificado	A ficha informa saídas PNP e analógica, mas não declara protocolo industrial.

Condições ambientais e conformidade
Temperatura ambiente	−20 a 70 °C	Faixa de operação especificada.
Temperatura de armazenamento	−30 a 80 °C	Faixa de armazenamento informada.
Grau de proteção	IP 67	Grau de proteção declarado; não implica adequação a qualquer condição de instalação.
Compensação de temperatura	Sim	Recurso indicado na ficha.
Resistência a choques	EN 60068-2-27 Ea; 30 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio indicada pelo fabricante.
Estabilidade de vibração	EN 60068-2-6 Fc; 10–55 Hz, amplitude de 1 mm; duração de 5 min; 30 min por eixo na ressonância ou a 55 Hz	Condição de ensaio indicada pelo fabricante.
Compatibilidade eletromagnética	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3: 3 V/m; EN 61000-4-4: 2 kV; EN 61000-4-6: 3 V; EN 55011 classe A	Normas e níveis de ensaio transcritos da ficha.
Certificação UL	Ta: −20 a 70 °C; fontes de alimentação Class 2; arquivo E174191	Dados de certificação informados na ficha.

Dados mecânicos
Formato do invólucro	Retangular com rosca M18	Formato e tipo de montagem informados.
Rosca	M18 × 1	Designação da rosca de montagem.
Dimensões	53 × 20 × 37,7 mm	Dimensões informadas para o produto.
Torque máximo de aperto	50 Nm	Limite máximo especificado para o aperto.
Materiais	1.4542 (17-4 PH / 630), PBT, PA e cerâmica de vidro epóxi	Materiais listados na ficha.
Peso	99,5 g	Peso indicado nos dados do produto.
Material incluído	1 porca de fixação M18 em aço inoxidável	Acessório declarado como incluído.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Displays e elementos de operação
Indicador de estado de comutação	1 LED amarelo	Indicação visual de estado informada.
Indicador de eco	1 LED verde	Indicação visual de eco informada.
Função Teach	Sim	Função de ajuste Teach indicada na ficha.

Dados de confiabilidade
MTTF	191 anos	Valor declarado na ficha; não representa garantia nem vida útil garantida.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação industrial. As interfaces informadas são uma saída digital PNP e uma saída analógica de 4 a 20 mA.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC. Verifique no datasheet a atribuição dos contatos e a compatibilidade das entradas do controlador antes de ligar.

Processo Corpo retangular com rosca de montagem M18 × 1. A conexão de processo não é especificada como conexão de fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada digital compatível com PNP e alimentação de 10 a 30 V DC	✓	A ficha informa saída digital PNP e tensão de operação de 10 a 30 V DC; confirme a atribuição dos contatos no datasheet.
Entrada analógica que aceite sinal de corrente de 4 a 20 mA	✓	O sensor possui uma saída analógica de 4 a 20 mA; a compatibilidade depende também da faixa e da configuração da entrada receptora.
Controlador que aceite somente saída NPN	✗	A ficha identifica a saída de chaveamento como PNP; não informa operação NPN.
Aplicação com alimentação AC	✗	A tensão de operação informada é de 10 a 30 V DC.
Detecção a menos de 60 mm	✗	A zona cega especificada é de 60 mm.
Montagem usando rosca M18 × 1	✓	A ficha informa rosca M18 × 1; verifique espaço, fixação e torque máximo especificado.

INSTALAÇÃO

Como instalar o Sensor ultrassônico IFM UGT582, M18, saída PNP e analógica, alcance de 60 a 800 mm

Confirme no datasheet que o alcance, as saídas e a alimentação atendem aos requisitos do sistema.
Verifique o espaço disponível e a montagem com rosca M18 × 1; consulte o desenho dimensional.
Instale o sensor respeitando o torque máximo de aperto de 50 Nm e evite excedê-lo.
Conecte o M12 de 4 contatos conforme a atribuição de pinos do datasheet; não presuma a pinagem.
Use alimentação de 10 a 30 V DC e confirme que a entrada conectada aceita PNP e, quando utilizado, sinal de 4 a 20 mA com carga de até 500 Ω.
Após a energização, verifique os indicadores de estado e eco e ajuste a função Teach conforme as instruções do fabricante.

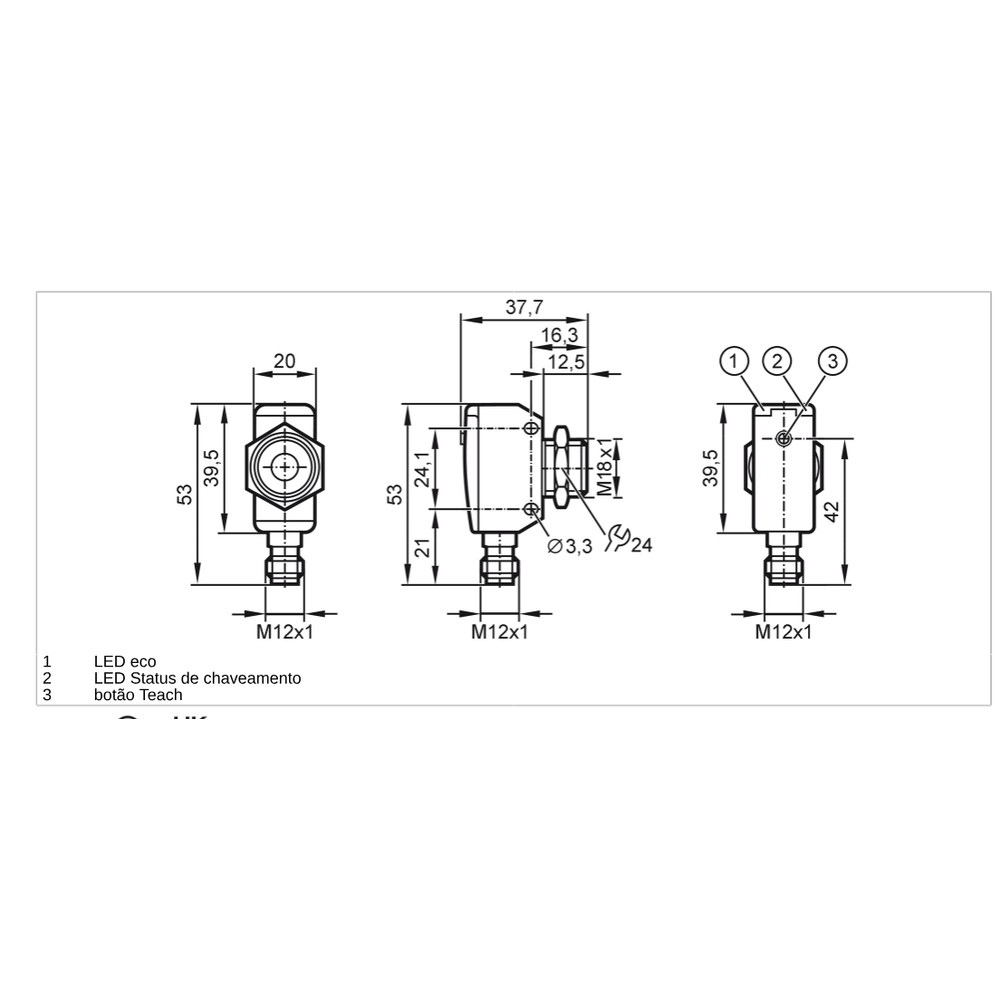

Diagrama Elétrico Desenho Dimensional Pinagem

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A detecção não ocorre quando o objeto está próximo do sensor.	O objeto pode estar dentro da zona cega especificada de 60 mm.	Meça a distância entre a face sensora e o objeto e compare com o limite de 60 mm.
A saída digital não muda de estado no controlador.	Possível incompatibilidade entre saída PNP e entrada do controlador, alimentação fora de 10 a 30 V DC ou ligação incorreta dos contatos.	Confirme a alimentação, o tipo de entrada e a pinagem M12 no datasheet; observe também o LED amarelo de comutação.
A leitura analógica fica fora do esperado ou instável.	A entrada pode não aceitar 4 a 20 mA ou a carga do circuito pode exceder 500 Ω.	Verifique a configuração da entrada, meça o sinal de corrente e confirme que a carga total não ultrapassa 500 Ω.
O alcance detectado difere do esperado na aplicação.	A condição do alvo pode diferir do alvo de referência de 100 × 100 mm ou a instalação pode estar fora da faixa especificada.	Confirme a distância, as dimensões do alvo e o alinhamento; compare a aplicação com o datasheet, sem assumir o alcance de referência para outros alvos.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM UGT582 em português (Datasheet) Desenho em escala IFM UGT582 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM UGT582 e que tipo de saída oferece?

É um sensor ultrassônico para detecção de objetos, com uma saída digital PNP e uma saída analógica de 4 a 20 mA. A função digital de abertura/fechamento é parametrizável.

O que acompanha o sensor?

A ficha informa uma porca de fixação M18 em aço inoxidável como material incluído. A embalagem contém uma peça.

Posso usar o UGT582 para detectar objetos a menos de 60 mm?

A ficha não indica essa aplicação: a zona cega especificada é de 60 mm. Para detecção abaixo desse limite, selecione um sensor cuja faixa cubra a distância necessária.

Ele funciona com alimentação AC ou com entrada NPN?

A ficha especifica alimentação de 10 a 30 V DC e saída digital PNP. Não informa operação com alimentação AC nem saída NPN.

O LED acende, mas o controlador não reconhece a saída. O que verifico?

Verifique se a entrada do controlador aceita PNP e confirme a pinagem do conector M12 no datasheet. Confira também a tensão de alimentação e o LED amarelo de estado de comutação.

A saída analógica está incorreta; preciso trocar o sensor?

Antes de substituir, confirme que a entrada está configurada para 4 a 20 mA e que a carga do circuito não excede 500 Ω. Verifique também a ligação e a alimentação.

Devo escolher este sensor ou um modelo com outro alcance?

Escolha o UGT582 se a distância necessária estiver entre 60 e 800 mm para o alvo de referência de 100 × 100 mm e as saídas PNP e 4 a 20 mA forem compatíveis com o sistema. Para outra faixa ou interface, consulte as especificações de outro modelo.

Preciso comprar cabo ou conector separado?

A ficha informa conexão M12, mas não declara um cabo ou conector adicional incluído; o material incluído listado é uma porca de fixação M18. Confirme os acessórios necessários na documentação ou com o fornecedor.

Como devo montar e alinhar o sensor?

Use a rosca M18 × 1, respeite o torque máximo de 50 Nm e mantenha o objeto dentro da faixa especificada. A ficha informa desvio angular máximo de ±4° entre sensor e objeto; consulte o datasheet para a instalação.

O UGT582 comunica por IO-Link ou outro protocolo?

A ficha não especifica IO-Link nem outro protocolo de comunicação. As interfaces declaradas são uma saída digital PNP e uma saída analógica de 4 a 20 mA.

GLOSSÁRIO TÉCNICO

Zona cega

Região próxima ao sensor em que a ficha não especifica detecção; neste modelo, o limite informado é 60 mm.

PNP

Tipo de saída digital de comutação indicado para o UGT582; deve ser compatível com a entrada do controlador.

Saída analógica 4 a 20 mA

Sinal de corrente proporcional à medição, conforme a saída analógica especificada para o sensor.

Repetibilidade

Indicação da variação entre resultados repetidos sob as condições de medição aplicáveis.

Grau de proteção IP

Classificação de proteção do invólucro conforme especificação do fabricante; deve ser considerada em conjunto com as condições reais de instalação.
