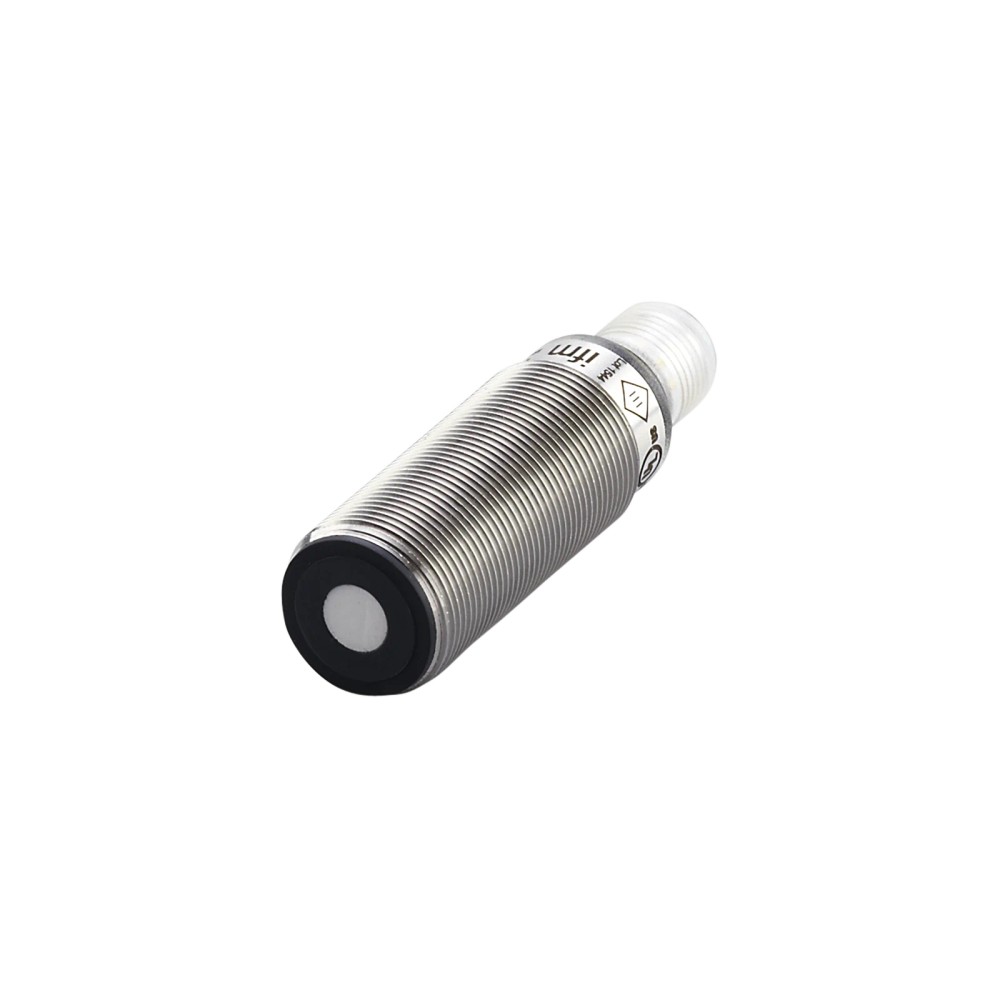

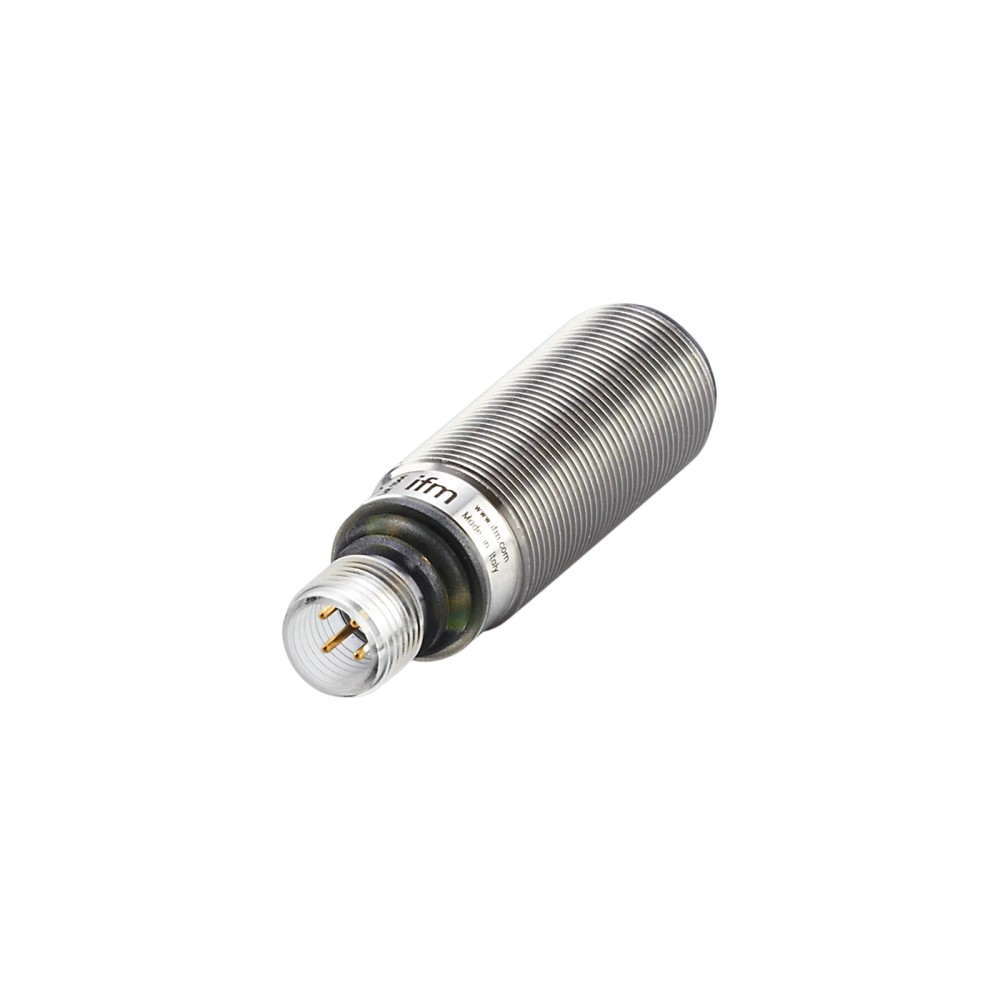

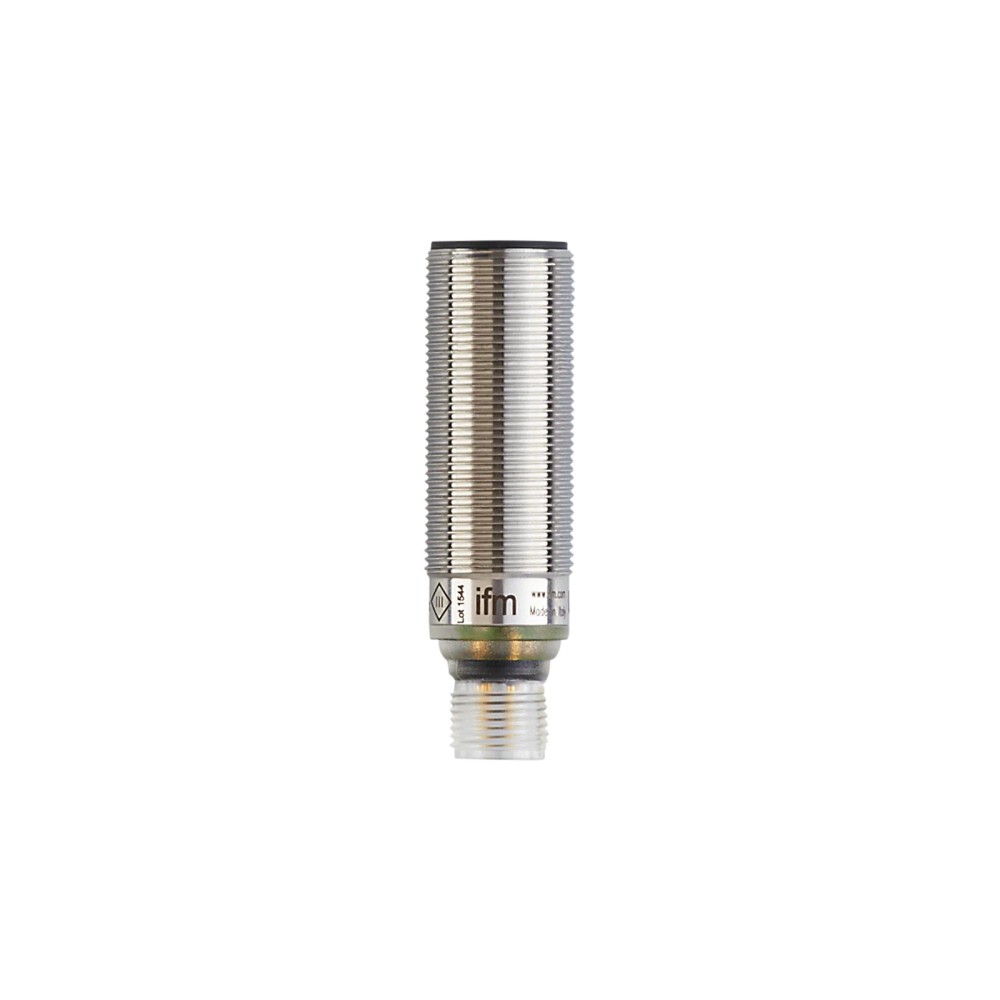

Sensor Ultrassônico IFM UGT527

Pré-visualizar: UGT527 IFM - Sensor Ultrassônico IFM Detecção de objetos M18, 60-800mm, PNP, IO-Link

UGT527 IFM - Sensor Ultrassônico IFM Detecção de objetos M18, 60-800mm, PNP, IO-Link

Imagem meramente ilustrativa

R$ 2.256,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT527
EAN: 4021179311878
NCM do produto: 85365090

Destaques do Produto Alcance 60-800 mm...mais

Fechar menu

Saiba mais sobre: "UGT527 IFM - Sensor Ultrassônico IFM Detecção de objetos M18, 60-800mm, PNP, IO-Link"

Destaques do Produto

Alcance

60-800 mm

Saída

PNP / IO-Link

Conexão

M12

Rosca

M18

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o UGT527 IFM - Sensor Ultrassônico IFM Detecção de objetos M18, 60-800mm, PNP, IO-Link

O sensor ultrassônico UGT527 da IFM é um dispositivo de detecção sem contato, ideal para monitorar a presença de objetos sólidos ou líquidos em distâncias de 60 a 800 mm. Equipado com interface IO-Link e saídas PNP, garante alta versatilidade e integração em sistemas de automação. Sua carcaça em aço inoxidável M18 proporciona robustez mecânica e proteção IP67, adequando-se a ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de detecção	60 a 800 mm
Saída Digital	PNP
Conexão Elétrica	M12, 4 pinos
Invólucro	M18 x 1
Material	Aço inoxidável 316L
Grau de Proteção	IP 67
Interface	IO-Link
Temperatura Operação	-20 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença de objetos sólidos, líquidos ou granulados
Aplicações que exigem detecção sem contato em distâncias de até 800 mm
Sistemas de automação industrial que utilizam IO-Link para monitoramento de diagnóstico

⚠ Considere outro se precisa de:

Ambientes com temperaturas superiores a 70 °C
Aplicações com alta turbulência de ar que desviem o cone ultrassônico
Objetos com absorção sonora extrema ou geometria que impeça a reflexão

APLICAÇÕES E USO

Detecção de nível em tanques com líquidos ou granulados
Contagem de peças sólidas em esteiras de transporte
Monitoramento de presença de materiais transparentes (vidro, filme plástico)
Aplicação em ambientes com necessidade de alta resistência química devido ao corpo em 316L

COMO ESCOLHER

Antes de comprar o UGT527 IFM - Sensor Ultrassônico IFM Detecção de objetos M18, 60-800mm, PNP, IO-Link, verifique estes pontos:

Quando escolher o UGT527

Escolha este modelo para detecção de objetos em ambientes onde a cor, transparência ou brilho do material impedem sensores fotoelétricos comuns de operarem. A integração via IO-Link é recomendada para processos que exigem monitoramento contínuo de status.

Quando buscar outra alternativa

Se a aplicação exigir alcances superiores a 800 mm, busque sensores da série UGT com maior alcance. Para detecção em áreas classificadas (explosivas) ou imersão total constante, este sensor não é o componente adequado.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	60...800 mm	Intervalo nominal para um alvo de referência de 200 x 200 mm.
Zona cega	60 mm	Distância mínima onde a detecção não é garantida.
Frequência do conversor	230 kHz	Frequência de operação do transdutor ultrassônico.

Dados elétricos
Tensão de operação	10...30 V DC	Limite de tensão de alimentação conforme padrão supply class 2.
Tipo de saída	PNP	Configuração da comutação digital.
Consumo de corrente	< 35 mA	Corrente máxima absorvida pelo dispositivo.

Interfaces
Interface	IO-Link	Protocolo para parametrização e transferência de dados.
Revisão IO-Link	1.1	Versão do protocolo suportada.
Modo SIO	Sim	Compatibilidade com entradas digitais convencionais.

Dados mecânicos
Invólucro	M18 x 1	Dimensão física do corpo rosqueado.
Materiais	Aço inoxidável 1.4404 / 316L	Material do invólucro para resistência química.
Proteção	IP 67	Grau de proteção contra partículas e líquidos.

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 - 38,4 kBaud)

• Interface Digital SIO

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 4

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com vapores corrosivos	✓	O material de construção em aço inoxidável 1.4404 (316L) oferece alta resistência à corrosão.
Alvos transparentes (vidro/filme)	✓	Tecnologia ultrassônica detecta objetos por reflexão acústica, independendo da transparência óptica.
Instalação em áreas de imersão constante	✗	O sensor possui proteção IP67, adequada para submersão temporária, não para imersão constante ou pressão hidráulica.

INSTALAÇÃO

Como instalar o UGT527 IFM - Sensor Ultrassônico IFM Detecção de objetos M18, 60-800mm, PNP, IO-Link

Verifique se a área de detecção está livre de obstáculos fixos próximos.
Rosqueie o sensor no suporte de montagem utilizando as porcas de fixação inclusas.
Ajuste o alinhamento do sensor para garantir que o alvo esteja dentro do ângulo de ± 4°.
Conecte o cabo M12 codificação A ao sensor observando a pinagem padrão.
Aplique o torque máximo de 50 Nm ao fixar as porcas.
Verifique o acendimento dos LEDs de indicação (verde para eco, amarelo para status de chaveamento).

ACESSÓRIOS

2 x Porcas de fixação M18 em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta mesmo com objeto na zona de detecção.	Objeto ou sujeira acumulada na face sensora (transdutor).	Verifique a limpeza da face frontal e o alinhamento com o objeto.
Detecção intermitente ou falha de leitura em objetos planos.	Ângulo de incidência superior a ± 4°.	Ajuste o ângulo do sensor para que o objeto fique perpendicular ao emissor.
Sensor não liga ou apresenta comportamento errático na saída.	Tensão de alimentação fora da faixa nominal.	Meça a tensão de alimentação no conector M12 (10-30V DC).
O sensor não responde conforme esperado na lógica de controle.	Configuração incorreta via IO-Link.	Verifique os parâmetros via software de configuração IO-Link e os LEDs de diagnóstico.

DOCUMENTAÇÃO TÉCNICA

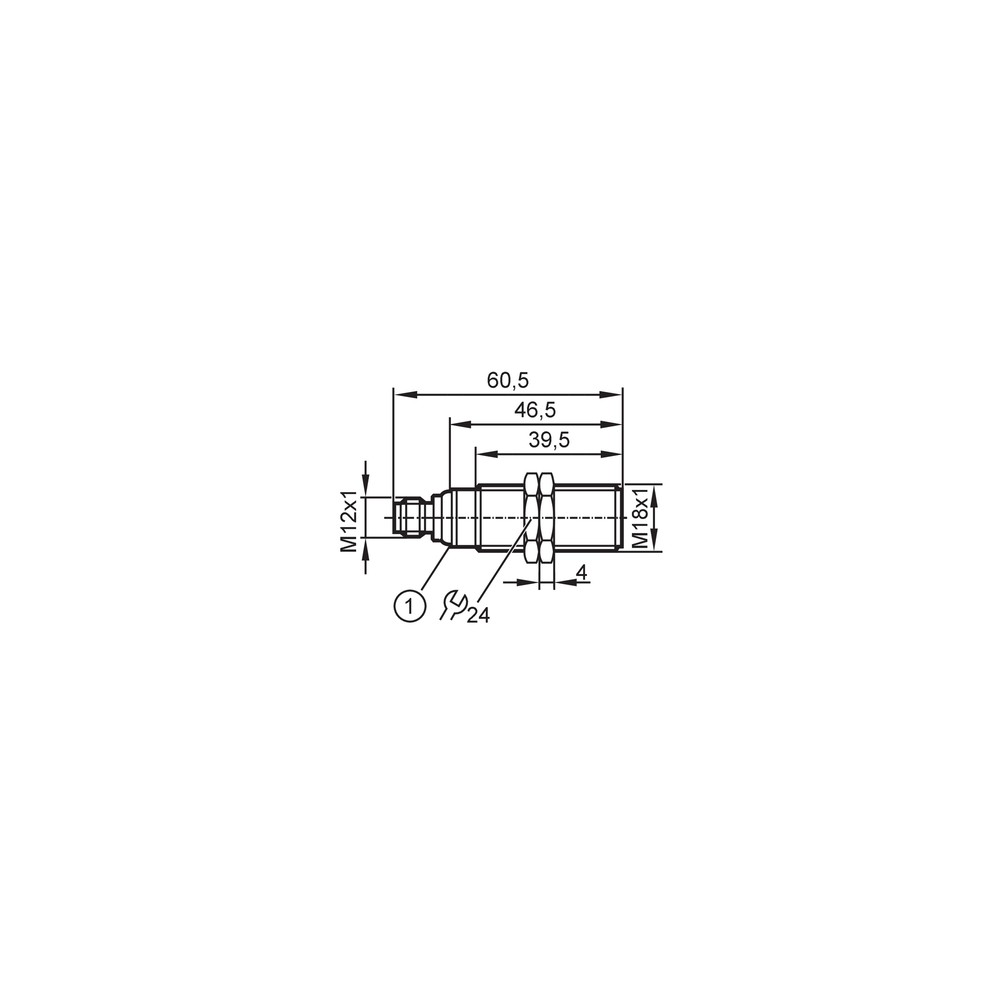

Datasheet Técnico UGT527 (Datasheet) Desenho em Escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor UGT527 e qual sua função principal?

O UGT527 é um sensor ultrassônico M18 com interface IO-Link e saídas digitais PNP, projetado para detecção de objetos sem contato em distâncias de 60 a 800 mm.

O que acompanha o produto na embalagem?

O produto acompanha duas porcas de fixação M18 em aço inoxidável, necessárias para a montagem em estruturas.

Para quais situações o UGT527 não é recomendado?

Este sensor não é indicado para detecção de objetos transparentes ou líquidos altamente voláteis que possam interferir na propagação das ondas ultrassônicas, nem para ambientes onde a temperatura exceda 70 °C.

Existem restrições ambientais para a instalação deste sensor?

O sensor não deve ser instalado em locais com alta turbulência de ar ou poeira excessiva, pois esses fatores causam instabilidade na leitura e possíveis falhas de comutação.

Como diagnosticar falhas de detecção com o UGT527?

Sintomas como falta de sinal de saída ou sinal intermitente podem indicar desvio de alinhamento ou sujeira na face do sensor; verifique o status dos LEDs e limpe a face sensora.

O sensor está ligado mas não comunica via IO-Link, como verificar?

Se a comunicação IO-Link falhar, verifique a integridade do cabo M12 e a configuração do mestre IO-Link (Class A). Confirme se a tensão de alimentação está dentro da faixa de 10-30V DC.

Por que optar pelo UGT527 em vez de um sensor indutivo?

A versão UGT527 oferece flexibilidade via IO-Link e duas saídas digitais, sendo ideal para sistemas que exigem diagnóstico remoto, enquanto sensores indutivos comuns não detectam materiais não metálicos.

Este modelo é resistente a ambientes industriais severos?

O modelo UGT527 é uma unidade robusta com invólucro de aço inoxidável, superior a sensores com corpo plástico em ambientes industriais que sofrem vibração ou impacto mecânico.

Quais cuidados são necessários na instalação?

Utilize chaves de aperto manuais para as porcas M18, respeitando o torque máximo de 50 Nm. Certifique-se de manter um ângulo de incidência do objeto dentro de ± 4° do eixo do sensor.

Qual a procedência e certificação do equipamento?

Este produto possui homologação cULus (Arquivo E174191) e é fornecido pela IFM Electronic, seguindo os padrões de qualidade e certificações técnicas da marca.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação padronizada (IEC 61131-9) que permite a troca bidirecional de dados entre o sensor e o mestre, facilitando a parametrização e diagnóstico.

Zona Cega

Distância mínima (60 mm neste modelo) entre o sensor e o objeto, dentro da qual a detecção confiável não é garantida devido ao tempo de resposta do transdutor.

PNP

Tipo de saída digital que comuta a tensão positiva (positivo da alimentação) para a carga.

Histerese

Diferença entre o ponto de ativação e o ponto de desativação do sensor, utilizada para evitar chattering (comutações instáveis) em torno do ponto de detecção (Ref.: < 1 %).

Proteção IP67

Classificação de proteção contra ingresso de poeira e submersão temporária em água, garantindo robustez em ambientes industriais (Ref.: DIN EN 60529).
