Sensor Ultrassônico IFM UGT514 M18 IO-Link

Pré-visualizar: UGT514 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M18 IO-Link 200-2200mm

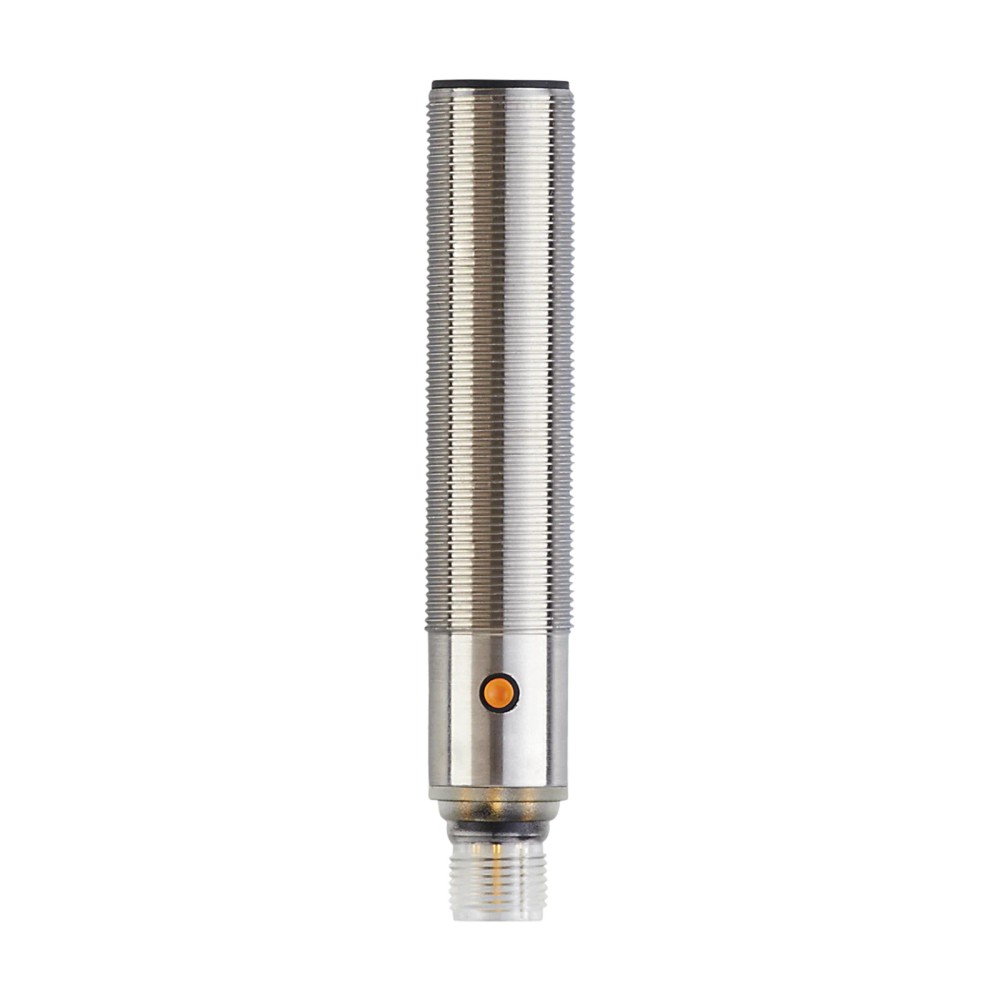

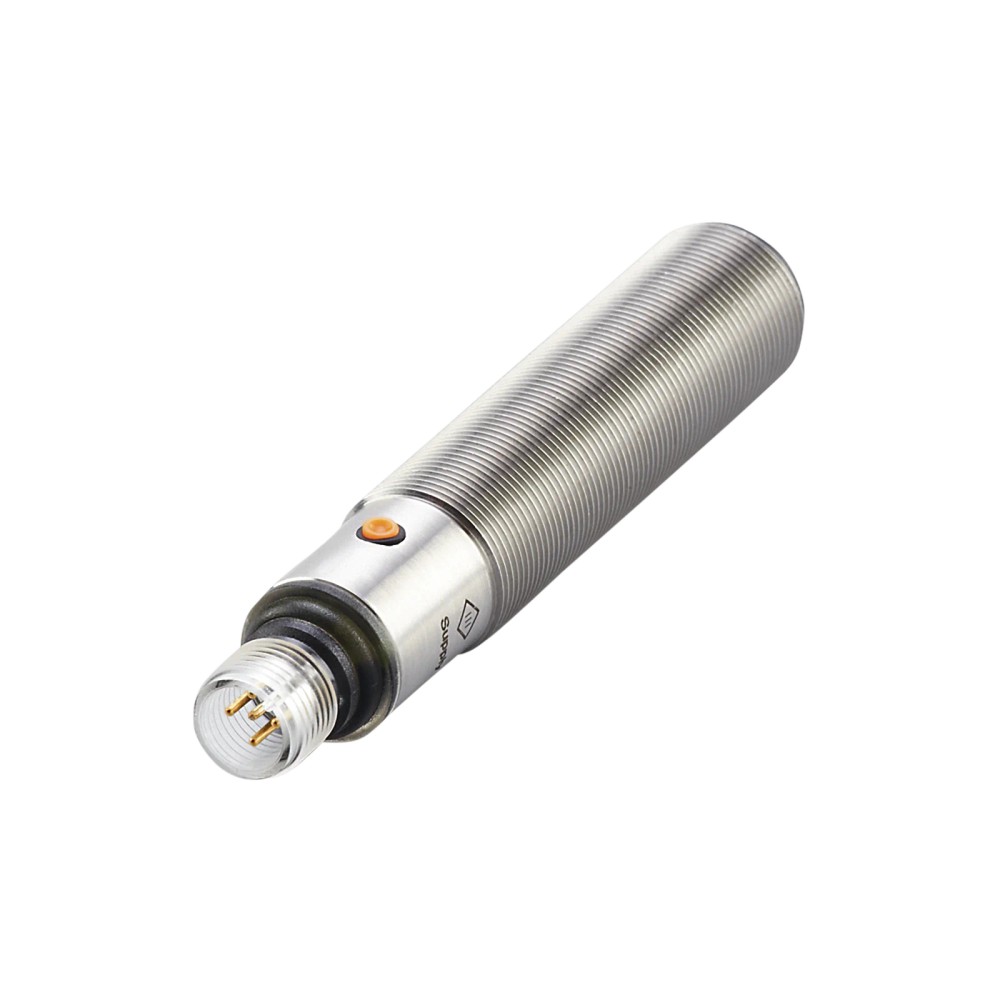

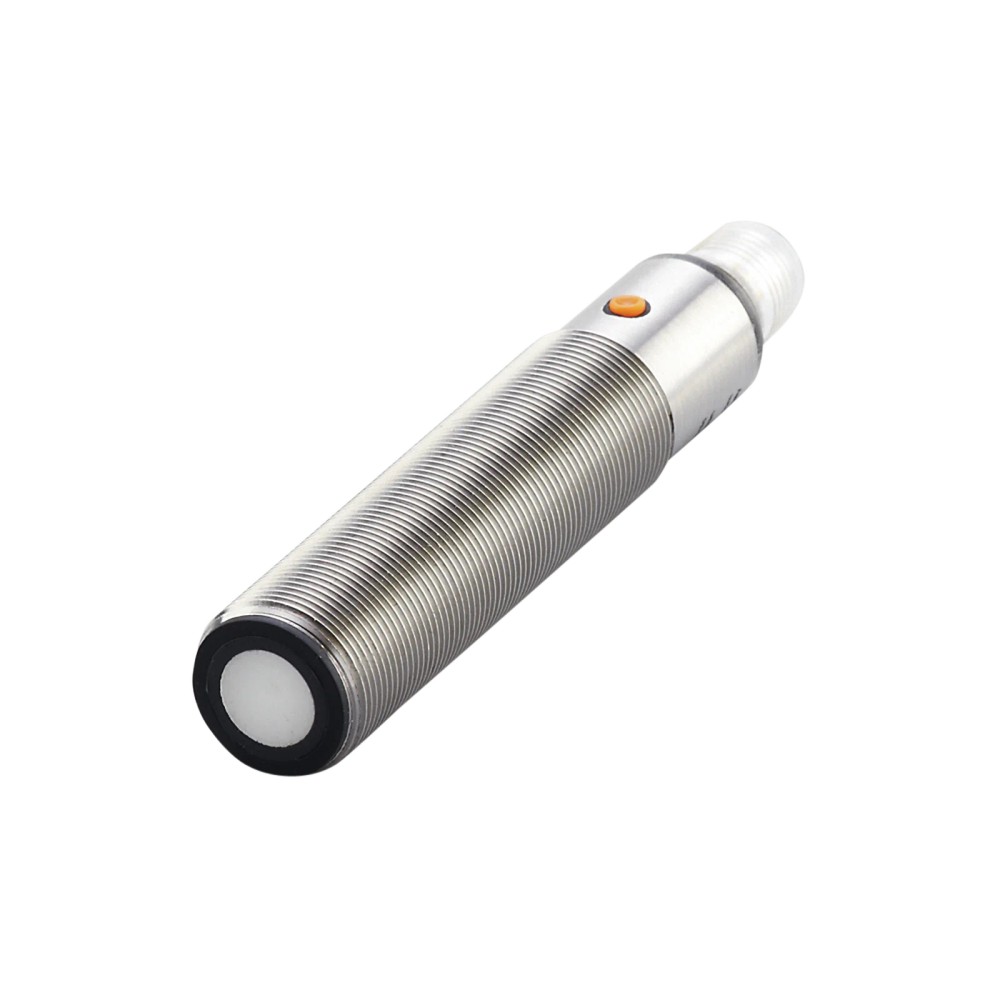

UGT514 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M18 IO-Link 200-2200mm

Imagem meramente ilustrativa

R$ 3.016,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT514
EAN: 4021179298261
NCM do produto: 85365090

Destaques do Produto Alcance de Detecção...mais

Fechar menu

Saiba mais sobre: "UGT514 IFM - Sensor Ultrassônico IFM Detecção de nível e distância M18 IO-Link 200-2200mm"

Destaques do Produto

Alcance de Detecção

200-2200 mm

Interface

IO-Link

Conexão

M12

Saída

Analógica + PNP

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Ultrassônico IFM UGT514 M18 IO-Link 200-2200mm

O UGT514 é um sensor ultrassônico M18 robusto, com alcance de medição de 200 a 2200 mm. Desenvolvido para detecção de nível e distância, oferece versatilidade com saídas analógica e digital (PNP) integradas. Conta com interface IO-Link para monitoramento avançado e invólucro em aço inoxidável, garantindo durabilidade em ambientes industriais.

PRINCIPAIS ESPECIFICAÇÕES

Referência	UGT514
Tecnologia	Ultrassônico
Alcance	200 - 2200 mm
Interface	IO-Link
Conexão	M12
Saída	Analógica (0-10V) / PNP
Invólucro	Aço Inoxidável
Grau de Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de nível em tanques de líquidos
Detecção de presença de peças em linhas de montagem
Medição de distância em processos logísticos
Ambientes industriais com necessidade de precisão analógica

⚠ Considere outro se precisa de:

Instalações submersas permanentemente
Aplicações em ambientes com alto vácuo
Ambientes com interferência sonora ultrassônica intensa
Superfícies de medição que absorvem som (espumas)

APLICAÇÕES E USO

Monitoramento contínuo de nível em tanques de líquidos
Detecção de presença e distância de objetos em esteiras
Medição de preenchimento em silos de material sólido
Aplicações de automação que exigem tolerância a poeira e cor

COMO ESCOLHER

Antes de comprar o Sensor Ultrassônico IFM UGT514 M18 IO-Link 200-2200mm, verifique estes pontos:

Quando escolher o UGT514

Ideal para ambientes que exigem precisão sem contato físico, onde o material é variado e o uso de IO-Link é necessário para integração digital com sistemas de controle modernos.

Quando buscar outra alternativa

Evite se a aplicação exigir detecção a distâncias menores que 200 mm (zona cega), ou se houver requisitos de detecção através de vácuo, onde ultrassom não opera.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	200-2200 mm	Faixa nominal de operação para alvo 200x200mm
Zona cega	200 mm	Distância mínima onde o sensor não realiza medições
Frequência do conversor	200 kHz	Frequência de operação do transdutor

Dados elétricos
Tensão de operação	10-30 V DC	Faixa de alimentação permitida
Saída de sinal	Analógico (0-10V) + PNP	Configuração de saídas parametrizável
Consumo de corrente	55 mA	Consumo nominal em operação
Classe de proteção	III	Proteção elétrica

Condições ambientais
Grau de proteção	IP 67	Resistência ambiental
Temperatura ambiente	-20 a 70 °C	Faixa de operação permitida
Resistência a choques	EN 60068-2-27	Padrão de robustez mecânica

Interfaces
Interface	IO-Link	Comunicação digital
Protocolo	COM2 (38.4 kBaud)	Taxa de transferência IO-Link

Dados mecânicos
Invólucro	Aço inoxidável 1.4404 (316L)	Material de alta resistência
Dimensões	M18 x 1	Rosca de montagem
Peso	103.5 g	Peso do componente

COMPATIBILIDADE

Comunicação

• IO-Link (COM2)

• Saída Analógica (0-10V)

• Saída Digital (PNP)

Conexões

Elétrica 1 x M12; codificação A; 4 contatos

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de líquidos em tanques	✓	Sensor ultrassônico é ideal para superfícies líquidas, desde que não haja turbulência extrema.
Ambientes com alta pressão (acima de 1 bar)	✗	O invólucro não é projetado para resistir a pressões diferenciais elevadas.
Integração via barramento de campo	✓	Compatível com mestres IO-Link que se conectam a Profinet, EtherCAT, etc.

INSTALAÇÃO

Como instalar o Sensor Ultrassônico IFM UGT514 M18 IO-Link 200-2200mm

Verifique se o local de montagem não possui obstruções na zona cega de 200 mm.
Utilize as porcas de fixação M18 para prender o sensor em um suporte estável.
Certifique-se de que o ângulo do sensor em relação ao alvo seja de no máximo ± 4°.
Conecte o cabo M12 de 4 pinos garantindo a vedação do conector.
Realize o ajuste (Teach) se necessário, conforme a necessidade do range de detecção.
Verifique a sinalização dos LEDs (verde para prontidão, amarelo para status de chaveamento).

ACESSÓRIOS

2 x porcas de fixação M18 em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura zero ou sinal constante de erro	Objeto ou obstrução na zona cega (menor que 200 mm)	Remova qualquer objeto a menos de 200 mm da face do sensor
Leitura oscilante ou instável	Ruído acústico externo ou interferência	Isole o sensor de fontes sonoras externas ou vibrações intensas
Sensor não liga (LEDs apagados)	Erro de fiação ou tensão de alimentação incorreta	Meça a tensão nos pinos do conector M12 (10-30V DC)
Saída não comuta no range esperado	Configuração errada de 'Teach'	Realize o processo de 'Teach' novamente conforme o manual

DOCUMENTAÇÃO TÉCNICA

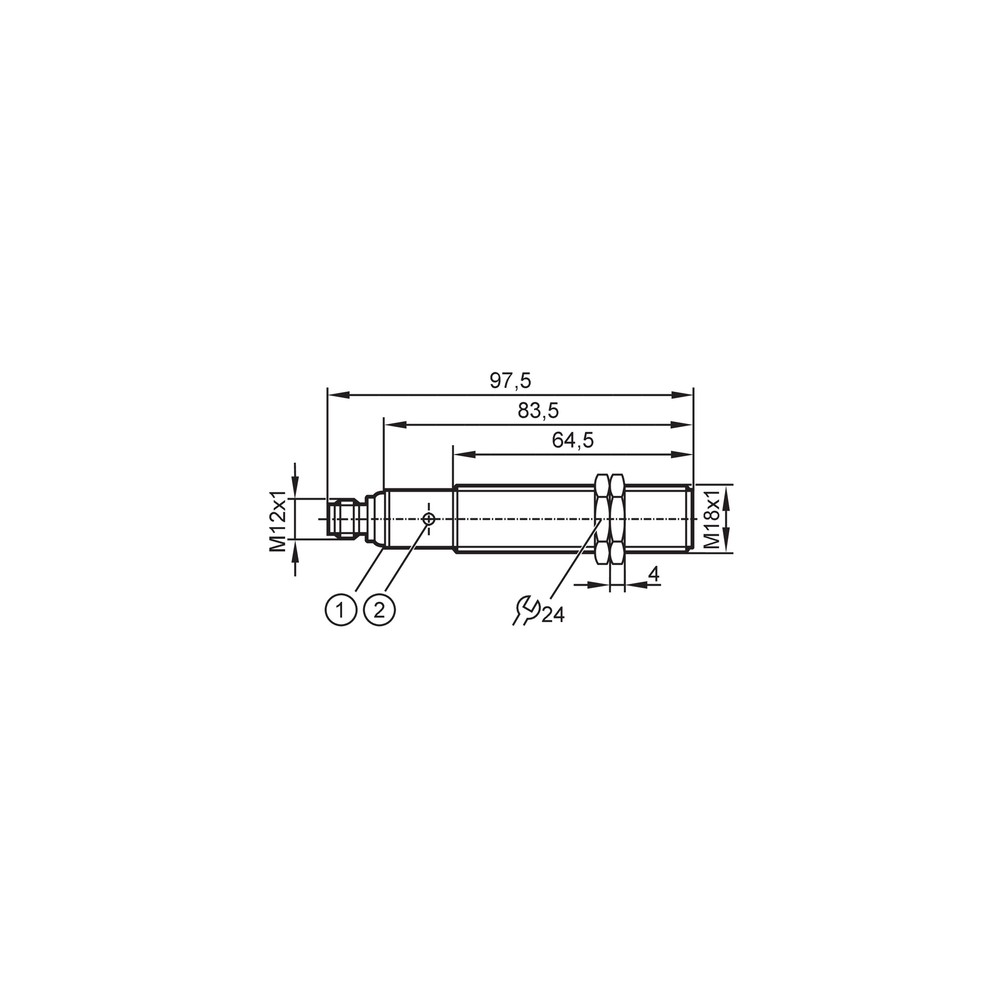

Datasheet Técnico UGT514 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ultrassônico IFM UGT514?

O UGT514 é um sensor ultrassônico industrial com invólucro M18, projetado para medição de distância e detecção de nível de sólidos ou líquidos sem contato físico.

Qual é a distância de medição deste sensor?

O alcance de detecção efetivo é de 200 mm a 2200 mm, sendo ideal para aplicações que exigem monitoramento em distâncias médias.

O sensor pode ser instalado dentro de tanques de líquidos?

Não é adequado para submersão. O sensor possui grau de proteção IP 67, que permite contato com poeira e imersão temporária, mas não foi projetado para operar submerso em líquidos.

Ele detecta todos os tipos de materiais?

O sensor ultrassônico detecta a maioria dos objetos independentemente da cor, transparência ou material, mas superfícies altamente absorventes de som (como espumas macias) podem reduzir o alcance.

O sensor parou de enviar sinal, o que devo verificar?

Se não houver sinal na saída, verifique primeiramente a tensão de alimentação (10-30V DC) e a integridade do cabo M12.

Por que a leitura do sensor está instável?

Verifique o LED de status e o alinhamento. Se a leitura estiver instável, confirme se não há obstáculos na zona cega (menos de 200 mm) ou interferência por ruído acústico externo.

Qual a vantagem de usar a interface IO-Link?

A interface IO-Link oferece diagnóstico avançado, parametrização remota e transmissão digital de dados, enquanto as saídas analógica e digital padrão permitem integração direta com CLPs sem necessidade de barramento.

Este sensor é compatível com entradas NPN?

Este modelo possui saída PNP. Verifique se o seu controlador de entrada (PLC) é compatível com lógica PNP (sourcing) antes da instalação.

Quais cuidados tomar na instalação mecânica?

A instalação deve seguir o torque máximo de aperto de 50 Nm. Utilize as porcas de fixação inclusas e garanta que o feixe ultrassônico não seja obstruído por paredes ou suportes próximos.

Quem é o responsável pelo faturamento e suporte deste produto?

Este produto é vendido e entregue pela IFM ELECTRONIC LTDA., com faturamento direto do fabricante e intermediação técnica pela Melhor Indústria.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto-a-ponto para sensores e atuadores, permitindo parametrização e diagnóstico (Ref.: IEC 61131-9).

Zona Cega

Área imediatamente à frente do sensor (200 mm neste modelo) onde a detecção de objetos não é confiável ou possível.

PNP

Tipo de saída de comutação que fornece tensão positiva (sourcing) quando o sensor é ativado.

Teach

Função de parametrização que permite ensinar ao sensor os limites de detecção ou pontos de comutação específicos.

IP 67

Grau de proteção que garante vedação contra poeira e proteção contra imersão temporária em água (Ref.: EN 60529).
