Sensor Ultrassônico IFM UGT513 M18 IO-Link

Pré-visualizar: UGT513 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 IO-Link 200-2200mm

UGT513 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 IO-Link 200-2200mm

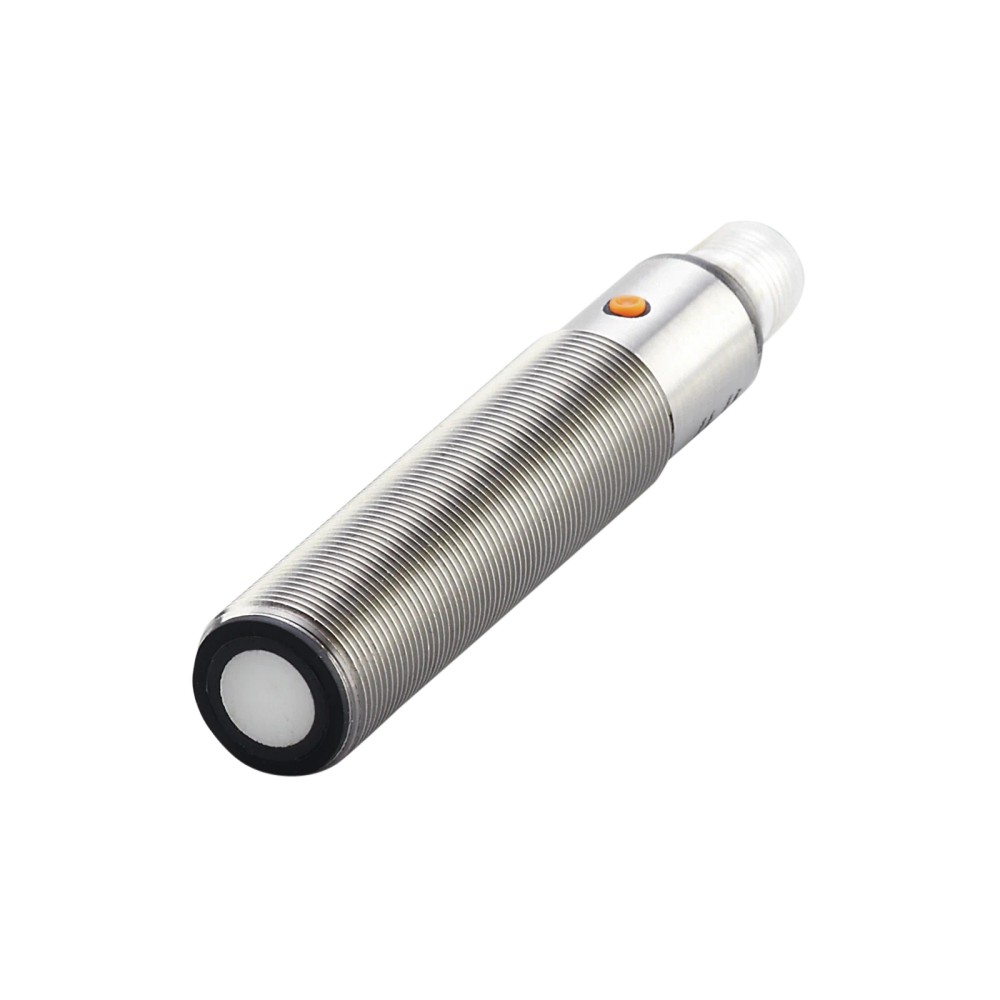

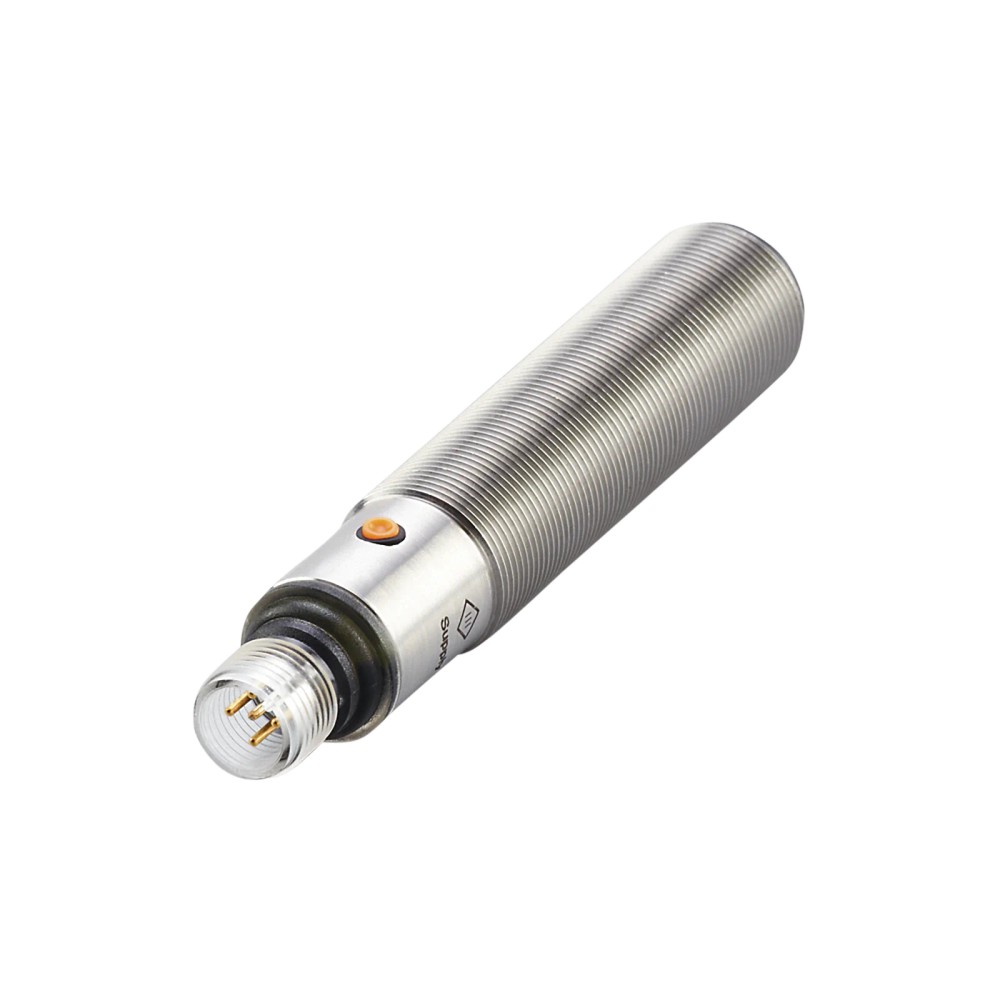

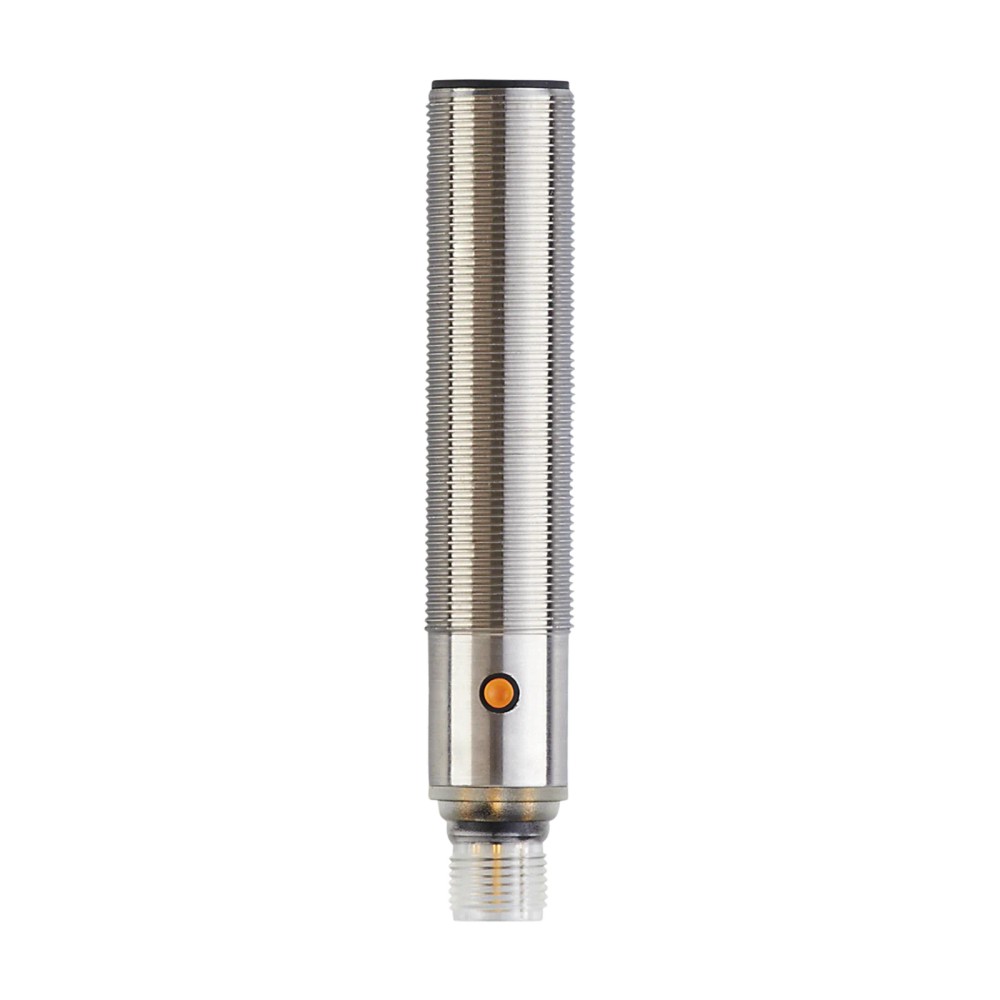

Imagem meramente ilustrativa

R$ 3.016,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT513
EAN: 4021179298254
NCM do produto: 85365090

Destaques do Produto Alcance 200 a 2200...mais

Fechar menu

Saiba mais sobre: "UGT513 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 IO-Link 200-2200mm"

Destaques do Produto

Alcance

200 a 2200 mm; alvo de referência de 200 x 200 mm

Zona cega

200 mm

Sinal

PNP e analógico de 4 a 20 mA

Comunicação

IO-Link

Conexão elétrica

M12, 4 pinos

Montagem

Rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Ultrassônico IFM UGT513 M18 IO-Link, PNP, 200 a 2200 mm

O IFM UGT513 é um sensor ultrassônico difuso para detecção de objetos e medição de distância. Seu alcance informado é de 200 a 2200 mm, considerando alvo de 200 x 200 mm, com zona cega de 200 mm. Possui saída de comutação PNP parametrizável, saída analógica de 4 a 20 mA e interface IO-Link. A conexão elétrica é M12 de 4 pinos; a alimentação especificada é de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de detecção	Ultrassônico difuso
Alcance de detecção	200 a 2200 mm (alvo de 200 x 200 mm)
Zona cega	200 mm
Saídas	1 digital PNP parametrizável e 1 analógica de 4 a 20 mA
Interface de comunicação	IO-Link
Alimentação	10 a 30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Construção	M18 x 1; comprimento de 97,5 mm
Proteção do invólucro	IP 67
Temperatura ambiente	-20 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos situados dentro da faixa de 200 a 2200 mm, respeitando a zona cega de 200 mm e o alvo de referência informado.
Sistemas que aceitem sinal de comutação PNP parametrizável e/ou saída analógica de 4 a 20 mA.
Instalações que utilizem comunicação IO-Link e conexão elétrica M12 de 4 pinos, conforme requisitos do sistema.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção a menos de 200 mm, dentro da zona cega especificada.
Aplicações que exijam alcance além de 2200 mm nas condições de alvo informadas.
Entradas que não sejam compatíveis com os sinais PNP ou analógico de 4 a 20 mA, sem interface de adaptação adequada.

APLICAÇÕES E USO

Aplicação indicada pelos dados do produto: detecção ultrassônica de objetos dentro da faixa especificada, com alvo de referência de 200 x 200 mm. Respeite a zona cega de 200 mm e os limites ambientais declarados.
Possibilidade de aplicação, a validar no processo: monitoramento de presença ou distância com transmissão analógica de 4 a 20 mA, desde que o controlador aceite esse sinal e a carga não ultrapasse 500 Ω.
Possibilidade de integração, a validar com o sistema: comunicação IO-Link. A ficha disponível não informa versão, arquivo IODD ou parâmetros; confirme esses dados com o fabricante.
A ficha não especifica desempenho para materiais, formatos ou condições particulares do alvo. Valide a detecção na geometria e nas condições reais da instalação.

COMO ESCOLHER

Antes de comprar o Sensor Ultrassônico IFM UGT513 M18 IO-Link, PNP, 200 a 2200 mm, verifique estes pontos:

Escolha o UGT513 quando

A distância de detecção necessária estiver entre 200 e 2200 mm, a aplicação aceitar a referência de alvo de 200 x 200 mm e o sistema puder utilizar saída PNP, sinal analógico de 4 a 20 mA ou IO-Link.

Avalie outra configuração quando

O ponto de detecção estiver dentro da zona cega de 200 mm, além do alcance especificado ou exigir tipo de saída, conexão ou protocolo diferente. Compare os requisitos do controlador e consulte o datasheet para confirmar a configuração aplicável.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor ultrassônico IFM UGT513	Identificação do modelo conforme dados básicos do anúncio.
Tipo de sensor	Ultrassônico difuso	Princípio de detecção informado na ficha.
Categoria	Sensor ultrassônico	Classificação do produto.
Part number / SKU	UGT513	Código de identificação do produto.
GTIN	4021179298254	Identificador comercial informado.
Marca	IFM	Fabricante indicado no anúncio.

Faixa de detecção
Alcance de detecção	200 a 2200 mm; alvo de 200 x 200 mm	Faixa declarada com a dimensão de alvo indicada como referência.
Zona cega	200 mm	Região próxima ao sensor identificada na ficha como zona cega.
Ângulo de abertura cilíndrico	14° (±2)	Ângulo informado para o feixe de detecção.
Frequência do conversor	200 kHz	Frequência do conversor especificada para o sensor.

Alimentação e dados elétricos
Tensão de operação	10 a 30 V DC	Faixa de alimentação declarada.
Tipo de corrente	DC	Alimentação em corrente contínua.
Consumo de corrente	55 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classe de proteção indicada nos dados do fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção listado na ficha.
Proteção contra curto-circuitos	Sim	Recurso de proteção listado para as saídas.
Proteção contra sobrecarga	Sim	Recurso de proteção listado na ficha.

Saídas
Função elétrica	PNP	Tipo de saída de comutação indicado.
Quantidade de saídas digitais	1	Quantidade informada na ficha.
Saída de comutação	Abertura/fechamento, parametrizável	Função configurável informada para a saída.
Quantidade de saídas analógicas	1	Quantidade informada na ficha.
Corrente da saída analógica	4 a 20 mA	Faixa de sinal analógico declarada.
Carga máxima da saída analógica	500 Ω	Limite de carga informado para a saída.
Resolução da saída analógica	< 3 mm	Resolução declarada para a saída analógica.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface indicada na ficha; versão e IODD não estão especificados nos dados disponíveis.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo de conector e quantidade de contatos informados.

Tempos
Retardo de prontidão	< 0,3 s	Tempo informado para o sensor ficar pronto.

Condições ambientais e proteção
Temperatura ambiente de operação	-20 a 70 °C	Faixa de temperatura ambiente declarada para operação.
Temperatura de armazenamento	-30 a 80 °C	Faixa declarada para armazenamento.
Grau de proteção	IP 67	Grau de proteção do invólucro informado pelo fabricante.

Dados mecânicos e materiais
Dimensões	M18 x 1; comprimento de 97,5 mm	Dimensão roscada e comprimento informados.
Materiais	Aço inoxidável 1.4404 (316L), PA e cerâmica de vidro epóxi	Materiais de construção listados na ficha.
Torque máximo de aperto	50 Nm	Limite de torque especificado para aperto.
Peso	102 g	Massa do produto informada no cadastro.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Acessórios incluídos	2 porcas de fixação M18, em aço inoxidável	Conteúdo incluído conforme dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link; a versão, o arquivo IODD e os parâmetros de comunicação não estão especificados nos dados disponíveis.

• Saída de comutação PNP parametrizável.

• Saída analógica de 4 a 20 mA.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC. Verifique no datasheet a atribuição dos pinos e a compatibilidade das entradas do controlador antes da ligação.

Processo Invólucro roscado M18 x 1. O produto não possui conexão de processo de fluido especificada; a rosca é de montagem do sensor.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal PNP e alimentação de 10 a 30 V DC	✓	A ficha informa saída PNP e alimentação de 10 a 30 V DC; confirme a pinagem no datasheet.
Entrada analógica compatível com 4 a 20 mA e carga de até 500 Ω	✓	A ficha informa saída analógica de 4 a 20 mA e carga máxima de 500 Ω.
Sistema que utilize IO-Link	✓	IO-Link está listado como interface de comunicação. Confirme versão, IODD e requisitos do mestre nos documentos do fabricante.
Detecção a menos de 200 mm ou além de 2200 mm	✗	A zona cega indicada é de 200 mm e o alcance informado termina em 2200 mm, para alvo de 200 x 200 mm.
Montagem em rosca M18 x 1	✓	A dimensão roscada indicada para o invólucro é M18 x 1; isso descreve montagem mecânica, não compatibilidade elétrica.

INSTALAÇÃO

Como instalar o Sensor Ultrassônico IFM UGT513 M18 IO-Link, PNP, 200 a 2200 mm

Confirme que a faixa necessária está entre 200 e 2200 mm e que o ponto de detecção não fica na zona cega de 200 mm.
Verifique a rosca M18 x 1 e as condições mecânicas do local antes de instalar o sensor.
Fixe o sensor utilizando as duas porcas M18 fornecidas; não ultrapasse o torque máximo informado de 50 Nm.
Conecte o cabo compatível ao conector M12 de 4 contatos e confirme a atribuição dos pinos no datasheet antes de energizar.
Alimente o sensor com tensão DC entre 10 e 30 V e conecte apenas entradas compatíveis com os sinais PNP, 4 a 20 mA ou IO-Link utilizados.
Após a instalação, valide a detecção com o alvo e a distância reais da aplicação; consulte o datasheet para parametrização e detalhes de ligação.

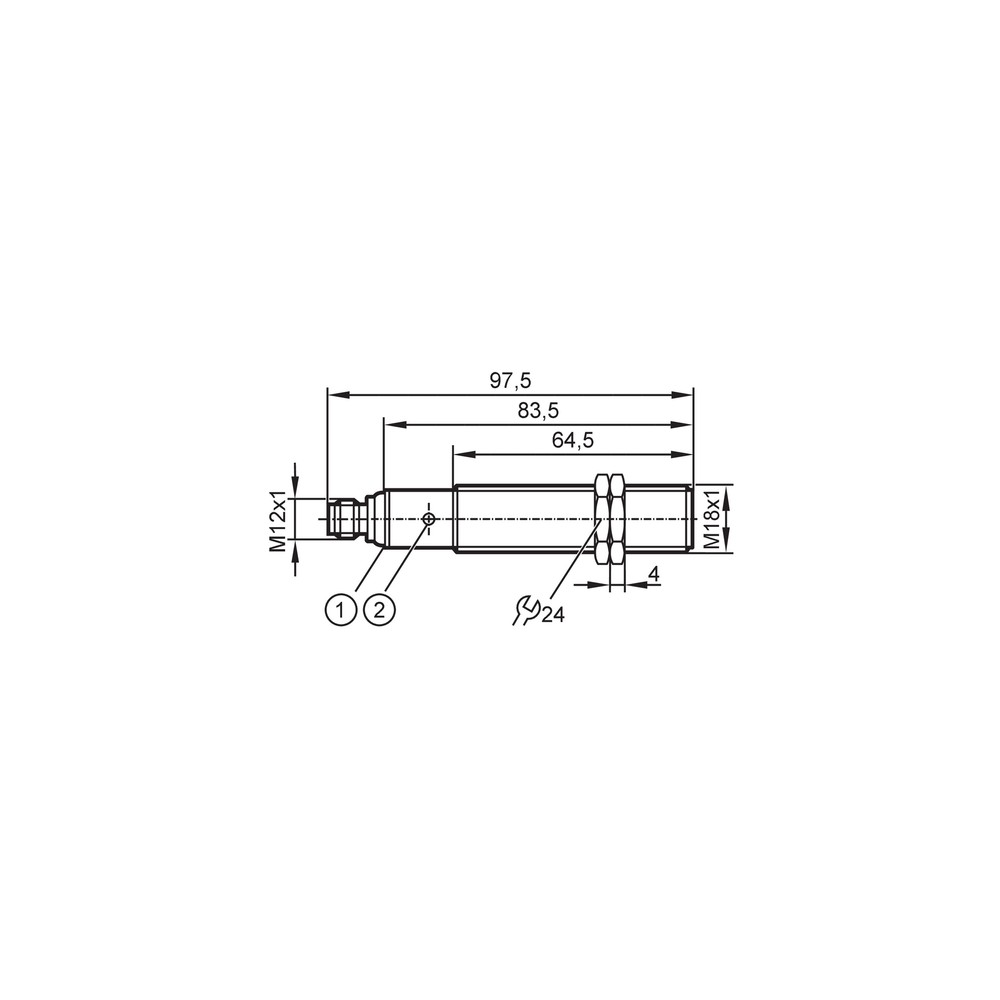

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação M18 em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou não indica detecção.	Alimentação fora da faixa especificada, ligação incorreta ou objeto dentro da zona cega.	Meça a alimentação nos terminais e confira a pinagem no datasheet; teste a detecção a uma distância superior a 200 mm.
A detecção ocorre de forma instável ou fora do ponto esperado.	Distância ou dimensão do alvo diferente das condições de referência informadas.	Meça a distância ao alvo e compare a instalação com o alcance especificado para alvo de 200 x 200 mm; valide com o alvo real.
A saída analógica apresenta valor incorreto ou não é lida pelo controlador.	Entrada incompatível com sinal de 4 a 20 mA, ligação incorreta ou carga superior a 500 Ω.	Confirme o tipo de entrada do controlador, a ligação conforme datasheet e a carga total conectada à saída.
O controlador não reconhece a comunicação IO-Link.	Mestre, cabeamento, configuração ou arquivo de dispositivo não confirmado para o sistema.	Verifique a ligação M12 e a compatibilidade do mestre; consulte o fabricante para confirmar versão e IODD aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM UGT513 (PT-BR) (Datasheet) Desenho em escala IFM UGT513 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM UGT513 e para que tipo de detecção serve?

É um sensor ultrassônico difuso para detecção de objetos e medição de distância. A ficha informa alcance de 200 a 2200 mm para alvo de 200 x 200 mm.

Quais sinais e comunicação posso usar com este sensor?

Ele oferece uma saída digital PNP parametrizável, uma saída analógica de 4 a 20 mA e interface IO-Link. Confirme a compatibilidade das entradas e do mestre IO-Link no sistema.

O que acompanha o produto?

A ficha lista duas porcas de fixação M18 em aço inoxidável. Não há cabo M12 listado como acessório incluído.

Ele detecta objetos a menos de 200 mm?

A ficha especifica uma zona cega de 200 mm, portanto não se deve considerar essa região como faixa garantida de detecção. Para essa distância, selecione um sensor cuja faixa declarada cubra o ponto de medição.

Posso usar o UGT513 para medir acima de 2200 mm?

A faixa informada termina em 2200 mm, com alvo de referência de 200 x 200 mm. A ficha não dá suporte a detecção além desse limite.

O sensor não comuta; o que verifico antes de substituí-lo?

Confira primeiro a alimentação de 10 a 30 V DC, a ligação e a pinagem indicada no datasheet. Verifique também se o objeto está além da zona cega de 200 mm.

A leitura de 4 a 20 mA está instável; o que pode causar isso?

Uma causa possível é carga acima do limite de 500 Ω ou incompatibilidade da entrada analógica. Verifique a carga total e o tipo de entrada do controlador antes de trocar o sensor.

Devo comprar este sensor ou escolher outro modelo?

Escolha o UGT513 se a aplicação atender à faixa, à zona cega e aos sinais disponíveis nesta ficha. Se precisar de outro alcance, tipo de saída ou conexão, compare com um modelo cuja especificação cubra esses requisitos.

Como devo montar e conectar o sensor?

A montagem é em rosca M18 x 1 e a conexão elétrica é M12 de 4 contatos. Use o datasheet para identificar os pinos e não exceda o torque máximo de aperto de 50 Nm.

O conector M12 de 4 pinos garante compatibilidade com qualquer cabo M12?

Não necessariamente; a ficha informa conector M12, codificação A e 4 contatos, mas a compatibilidade também depende da pinagem e do cabeamento requerido. Confirme a atribuição dos pinos no datasheet antes de conectar.

GLOSSÁRIO TÉCNICO

Sensor ultrassônico difuso

Sensor que utiliza ultrassom para detectar objetos sem contato, conforme o princípio indicado para o UGT513. (Ref.: Tipo de sensor)

Zona cega

Região próxima ao sensor indicada como não utilizável dentro da faixa de detecção especificada. (Ref.: Zona cega de 200 mm)

PNP

Tipo de saída de comutação especificado para o sensor; deve ser ligado a uma entrada compatível. (Ref.: Função elétrica PNP)

IO-Link

Interface de comunicação indicada na ficha para integração com sistema compatível. (Ref.: Interface de comunicação IO-Link)

IP 67

Grau de proteção do invólucro declarado pelo fabricante. (Ref.: Grau de proteção IP 67)
