Sensor Ultrassônico IFM UGT510

Pré-visualizar: UGT510 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 IO-Link 150-1600mm

UGT510 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 IO-Link 150-1600mm

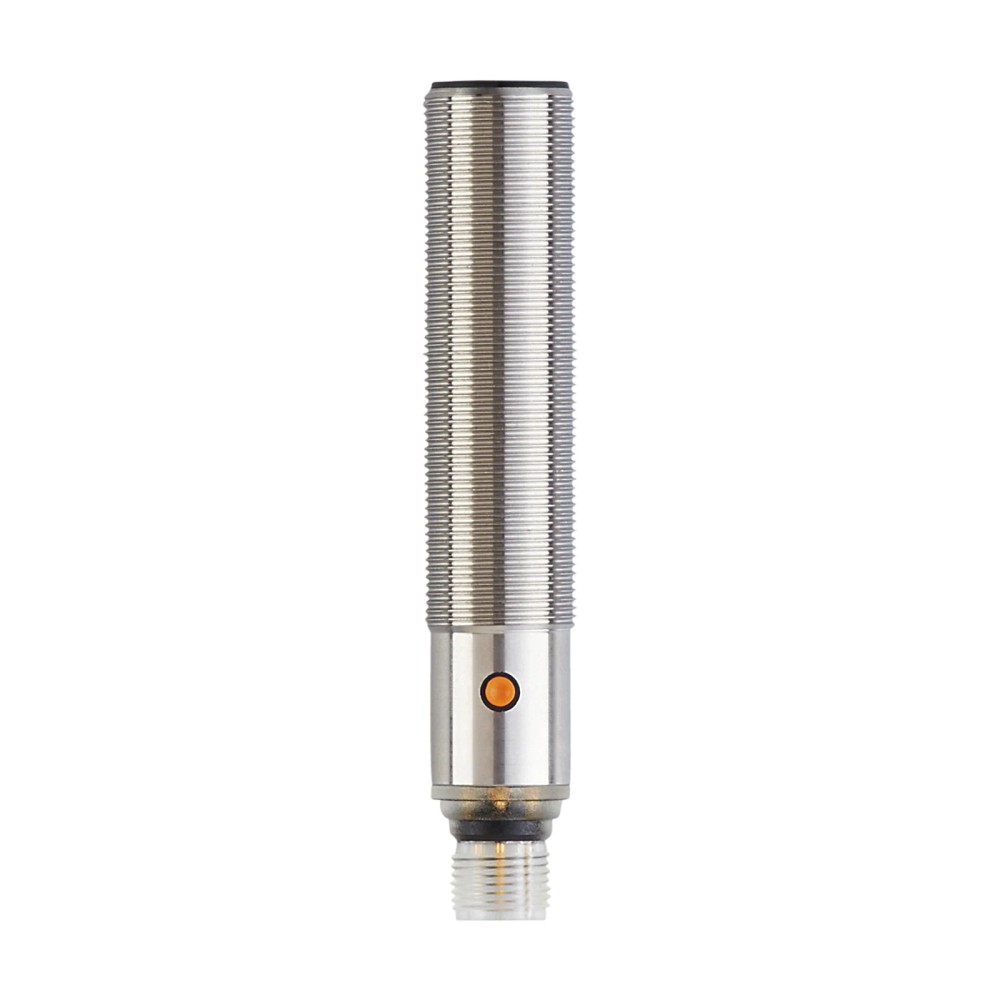

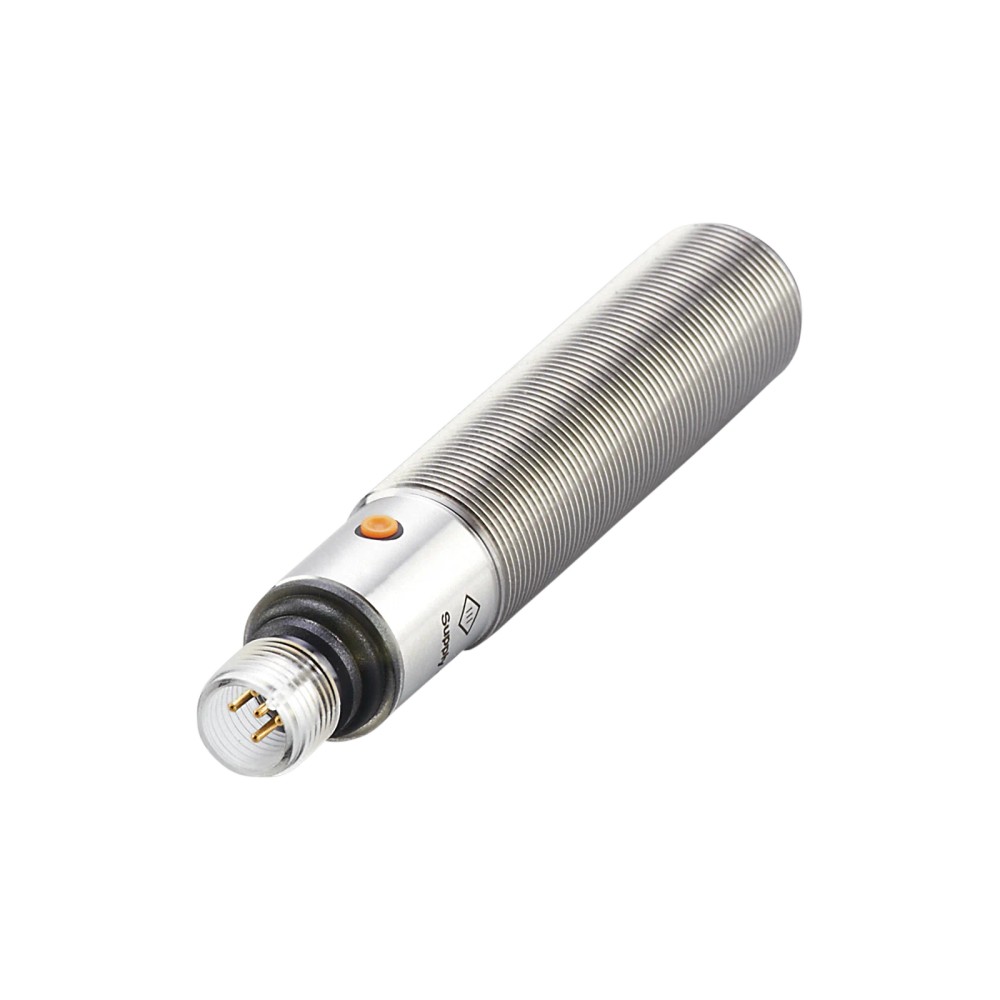

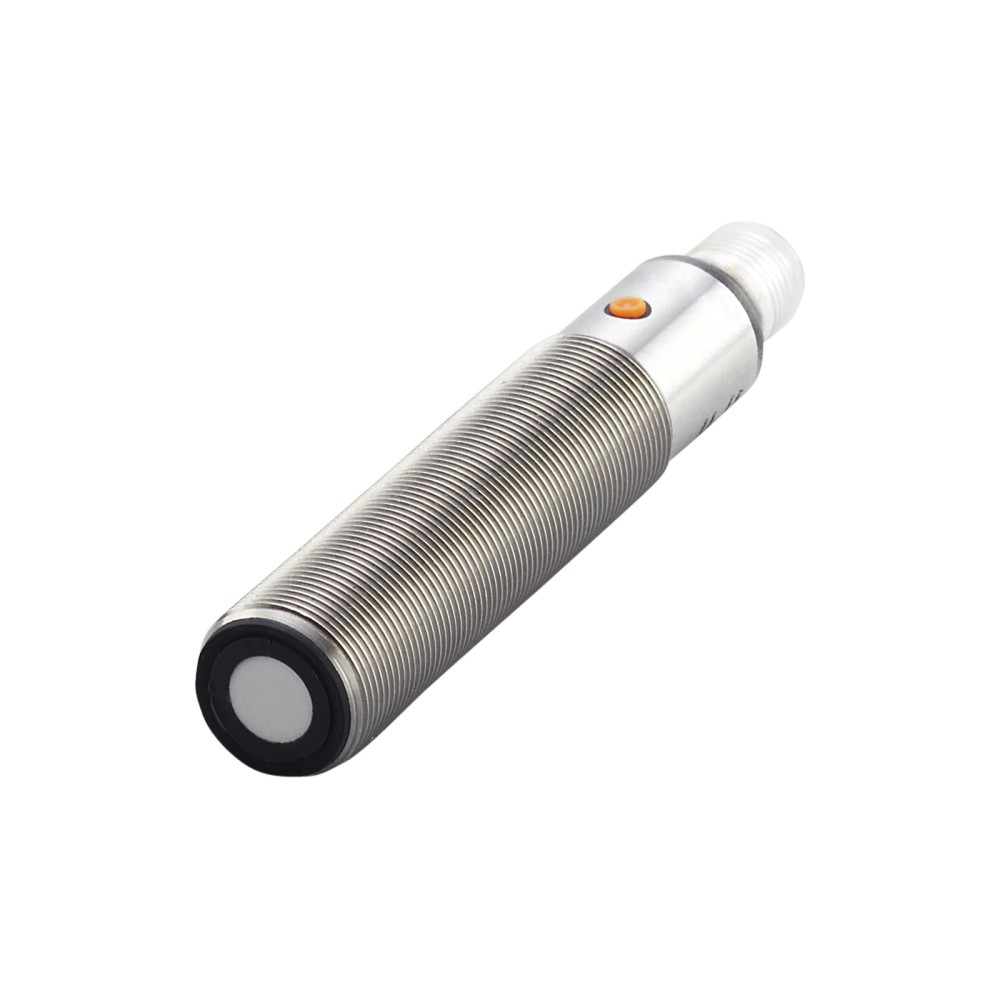

Imagem meramente ilustrativa

R$ 3.016,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT510
EAN: 4021179298223
NCM do produto: 85365090

Destaques do Produto Alcance 150–1600 mm...mais

Fechar menu

Saiba mais sobre: "UGT510 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 IO-Link 150-1600mm"

Destaques do Produto

Alcance

150–1600 mm para alvo de 200 × 200 mm

Sinal de saída

PNP de comutação parametrizável e analógico de 4–20 mA

Interface

IO-Link, COM2 (38,4 kBaud); modo SIO disponível

Alimentação

10–30 V DC

Conexão

M12, codificação A, 4 contatos

Montagem

Rosca M18 × 1; comprimento de 97,5 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor ultrassônico IFM UGT510, M18 IO-Link, PNP e analógico, 150–1600 mm

O IFM UGT510 é um sensor ultrassônico de detecção difusa para identificar objetos e medir distância dentro da faixa especificada. Oferece saída de comutação PNP parametrizável, saída analógica de 4–20 mA e comunicação IO-Link. Seu alcance declarado é de 150 a 1600 mm para alvo de 200 × 200 mm, com conexão elétrica M12 e proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Ultrassônico de detecção difusa
Alcance de detecção	150–1600 mm; alvo de referência: 200 × 200 mm
Saídas	1 saída digital PNP e 1 saída analógica de 4–20 mA
Comunicação	IO-Link; modo SIO disponível
Alimentação	10–30 V DC
Conexão elétrica	1 × M12, codificação A, 4 contatos
Rosca e comprimento	M18 × 1; comprimento de 97,5 mm
Proteção e temperatura ambiente	IP 67; −20 a 70 °C
Zona cega	150 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção ultrassônica de objetos cuja distância esteja dentro de 150–1600 mm, considerando a condição de alvo de referência indicada pelo fabricante.
Aplicações que necessitem de sinal de comutação PNP parametrizável, saída analógica de 4–20 mA ou integração IO-Link, conforme a arquitetura do sistema.
Instalações compatíveis com alimentação de 10–30 V DC, conexão elétrica M12 de 4 contatos e montagem roscada M18 × 1.
Ambientes cuja temperatura ambiente esteja entre −20 e 70 °C e que requeiram invólucro com grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecionar para detecção na zona cega de 150 mm ou para distâncias fora da faixa especificada.
Não usar quando a instalação exigir saída NPN: a função elétrica indicada para este modelo é PNP.
Não usar quando o sistema exigir saída analógica diferente de 4–20 mA ou alimentação fora de 10–30 V DC sem verificar a compatibilidade do sistema.
Não presumir detecção garantida para alvos de qualquer dimensão ou condição: o alcance informado considera alvo de 200 × 200 mm.

APLICAÇÕES E USO

Detecção de presença ou posição de objetos em uma faixa de 150–1600 mm, respeitando a condição de alvo de referência de 200 × 200 mm e a zona cega declarada. A aplicação é compatível com o princípio de detecção e a faixa informados; o resultado para alvos específicos deve ser validado na instalação.
Monitoramento de distância com saída analógica 4–20 mA, quando a entrada do sistema aceitar esse sinal e a carga total não exceder 500 Ω.
Integração a sistemas de automação por IO-Link usando master com porta classe A e transferência COM2; também é possível operação em modo SIO.
Instalação em ambiente com temperatura de operação entre −20 e 70 °C e condições de montagem compatíveis com IP 67. A ficha não especifica desempenho para um material ou formato particular de alvo.

COMO ESCOLHER

Antes de comprar o Sensor ultrassônico IFM UGT510, M18 IO-Link, PNP e analógico, 150–1600 mm, verifique estes pontos:

Escolha o UGT510 quando

A aplicação exigir detecção ultrassônica entre 150 e 1600 mm, com alvo de referência de 200 × 200 mm, alimentação de 10–30 V DC e saída PNP, analógica de 4–20 mA ou IO-Link.

Verifique antes de especificar

Confirme que a distância de trabalho não entra na zona cega de 150 mm, que o alvo e sua posição atendem à aplicação e que o sistema aceita a saída escolhida, a conexão M12 de 4 contatos e a alimentação prevista.

Busque outra especificação quando

O projeto exigir detecção abaixo de 150 mm, alcance além de 1600 mm, saída NPN, sinal analógico diferente de 4–20 mA ou condição elétrica/ambiental fora dos limites informados. A ficha fornecida não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante e modelo	IFM UGT510	Identificação do sensor ultrassônico.
Tipo de sensor	Ultrassônico de detecção difusa	Tecnologia indicada na ficha do anúncio.
Tipo de produto	Sensor ultrassônico	Classificação do produto.
Alvo de referência do alcance	200 × 200 mm	Condição de alvo associada à faixa de detecção informada.

Alimentação e dados elétricos
Tensão de operação	10–30 V DC	Faixa de alimentação especificada; supply class 2 conforme cULus.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Consumo de corrente	55 mA	Valor de consumo informado.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada para as saídas.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Queda de tensão máxima da saída de comutação DC	2,2 V	Limite especificado para a saída de comutação.
Corrente constante máxima da saída de comutação DC	100 mA	Limite de corrente contínua especificado para a saída.
Carga máxima da saída analógica	500 Ω	Limite de carga indicado para a saída de corrente.

Saídas e funções de comutação
Função elétrica	PNP	Tipo de saída de comutação indicado para o sensor.
Quantidade de saídas digitais	1	Quantidade declarada de saídas digitais.
Saída de comutação	Abertura/fechamento parametrizável	Função configurável conforme a aplicação.
Frequência de comutação DC	3 Hz	Frequência de comutação especificada.
Ajustes de parâmetros	Histerese/janela; segundo ponto de comutação; retardo no ligamento e desligamento; processos de comutação; função Teach; comutação de modo Claro/Escuro	Funções de ajuste listadas na ficha.
Variação no ponto de comutação	−2 a 2 %	Faixa de variação especificada para o ponto de comutação.

Faixa de medição e saída analógica
Alcance de detecção	150–1600 mm	Faixa declarada para alvo de 200 × 200 mm.
Zona cega	150 mm	Distância indicada como zona cega.
Quantidade de saídas analógicas	1	Quantidade declarada de saídas analógicas.
Corrente da saída analógica	4–20 mA	Faixa de corrente analógica indicada.
Resolução da saída analógica	< 3 mm	Resolução indicada na ficha.
Erro de linearidade da saída analógica	< 2 %	Limite de erro de linearidade informado.
Tempo de resposta da saída analógica	< 300 ms	Tempo declarado especificamente para a saída analógica.
Compensação de temperatura	Sim	Compensação indicada na ficha.

Precisão e desempenho de detecção
Repetibilidade	1 %	Valor de repetibilidade informado.
Histerese	< 2 %	Limite de histerese informado.
Ângulo de abertura cilíndrico	15° (±2°)	Ângulo declarado para o feixe cilíndrico.
Desvio máximo do ângulo de 90° entre sensor e objeto	±4°	Limite angular informado para o alinhamento sensor/objeto.
Frequência do conversor	230 kHz	Frequência indicada para o conversor.

Interfaces e conexões elétricas
Interface de comunicação	IO-Link	Interface de comunicação do sensor.
Revisão IO-Link	1.1	Revisão especificada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e tipo de transferência declarados.
Classe de master port exigida	A	Requisito para a porta do master IO-Link.
Modo SIO	Sim	Operação em modo SIO disponível.
Perfil IO-Link	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil indicado na ficha.
Conexão elétrica	1 × M12; codificação A; 4 contatos	Descrição da conexão elétrica.
Tempo mínimo do ciclo do processo	3,2 ms	Tempo mínimo de ciclo especificado para o processo IO-Link.

Tempos de reação
Retardo de prontidão	< 0,3 s	Tempo informado até o sensor estar pronto.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau de proteção declarado; condições de instalação e uso devem seguir o fabricante.
Temperatura ambiente de operação	−20 a 70 °C	Faixa de operação especificada.
Temperatura de armazenamento	−30 a 80 °C	Faixa especificada para armazenamento.
Resistência a choques	EN 60068-2-27 Ea; 30 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio mecânico indicada.
Estabilidade de vibração	EN 60068-2-6 Fc; 10–55 Hz, amplitude de 1 mm; 5 min; 30 min por eixo na ressonância ou a 55 Hz	Condição de ensaio de vibração indicada.
EMC	EN 61000-4-2: ESD 4 kV CD/8 kV AD; EN 61000-4-3: 3 V/m; EN 61000-4-4: 2 kV; EN 61000-4-6: 3 V; EN 55011 classe A	Níveis e normas de compatibilidade eletromagnética informados.

Dados mecânicos e materiais
Designação da rosca	M18 × 1	Rosca de montagem do invólucro.
Comprimento	97,5 mm	Comprimento informado para o corpo do sensor.
Formato do invólucro	Forma construtiva roscada	Construção mecânica declarada.
Materiais	Aço inoxidável 1.4404 (316L); PA; cerâmica de vidro epóxi	Materiais informados para o produto.
Torque máximo de aperto	50 Nm	Limite máximo de torque especificado para aperto.
Peso	102 g	Massa informada para o sensor.

Displays e elementos de operação
Indicadores LED	2 LEDs amarelos para status de comutação; 1 LED verde para Eco	Indicação visual declarada na ficha.

Certificações, confiabilidade e embalagem
Certificação UL	Ta −20 a 70 °C; Class 2; arquivo E174191	Dados de certificação informados na ficha.
MTTF	125 anos	Valor de MTTF informado pelo fabricante; não representa garantia de vida útil.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	8536.50.90	Classificação fiscal indicada na base do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, transferência COM2 a 38,4 kBaud; requer master port classe A.

• Modo SIO disponível para operação de comutação.

Conexões

Elétrica Conector 1 × M12, codificação A, 4 contatos. Alimentação de 10–30 V DC; função elétrica PNP. Verifique a pinagem no datasheet antes da ligação. A compatibilidade elétrica não é determinada apenas pelo conector M12.

Processo Montagem mecânica roscada M18 × 1; comprimento de 97,5 mm. Esta especificação descreve a montagem do sensor, não uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP compatível com saída PNP e alimentação de 10–30 V DC	✓	A ficha especifica função elétrica PNP e tensão de operação de 10–30 V DC; confirme a carga e a configuração da entrada.
Master IO-Link com porta classe A e suporte a COM2	✓	O sensor usa IO-Link, transferência COM2 de 38,4 kBaud e requer classe de master port A.
Entrada analógica configurada para 4–20 mA e carga de até 500 Ω	✓	A corrente analógica especificada é 4–20 mA e a carga máxima informada é 500 Ω.
Sistema que exige saída NPN	✗	A função elétrica indicada na ficha é PNP; não há saída NPN especificada.
Detecção a menos de 150 mm	✗	A zona cega informada é de 150 mm, portanto essa distância está fora da faixa útil declarada.
Montagem em rosca M18 × 1	✓	A designação de rosca do sensor é M18 × 1; a compatibilidade mecânica com o suporte ou equipamento deve ser conferida separadamente.
Uso em ambiente entre −20 e 70 °C	✓	Essa é a faixa de temperatura ambiente especificada para operação.

INSTALAÇÃO

Como instalar o Sensor ultrassônico IFM UGT510, M18 IO-Link, PNP e analógico, 150–1600 mm

Confirme que a faixa de medição necessária está entre 150 e 1600 mm e que o ponto de trabalho não está dentro da zona cega de 150 mm.
Verifique a compatibilidade mecânica da montagem roscada M18 × 1, o espaço disponível para o corpo de 97,5 mm e o limite de torque de aperto de 50 Nm.
Instale o sensor orientado para o alvo e respeite o desvio máximo informado de ±4° em relação ao ângulo de 90° entre sensor e objeto.
Conecte o sensor pelo conector M12 de codificação A e 4 contatos; consulte o datasheet para a pinagem antes de energizar.
Alimente com 10–30 V DC e confira se a entrada do controlador é compatível com PNP ou com o sinal analógico de 4–20 mA selecionado.
Para IO-Link, use master com porta classe A e COM2; configure os parâmetros necessários e valide a detecção e as saídas durante o comissionamento.

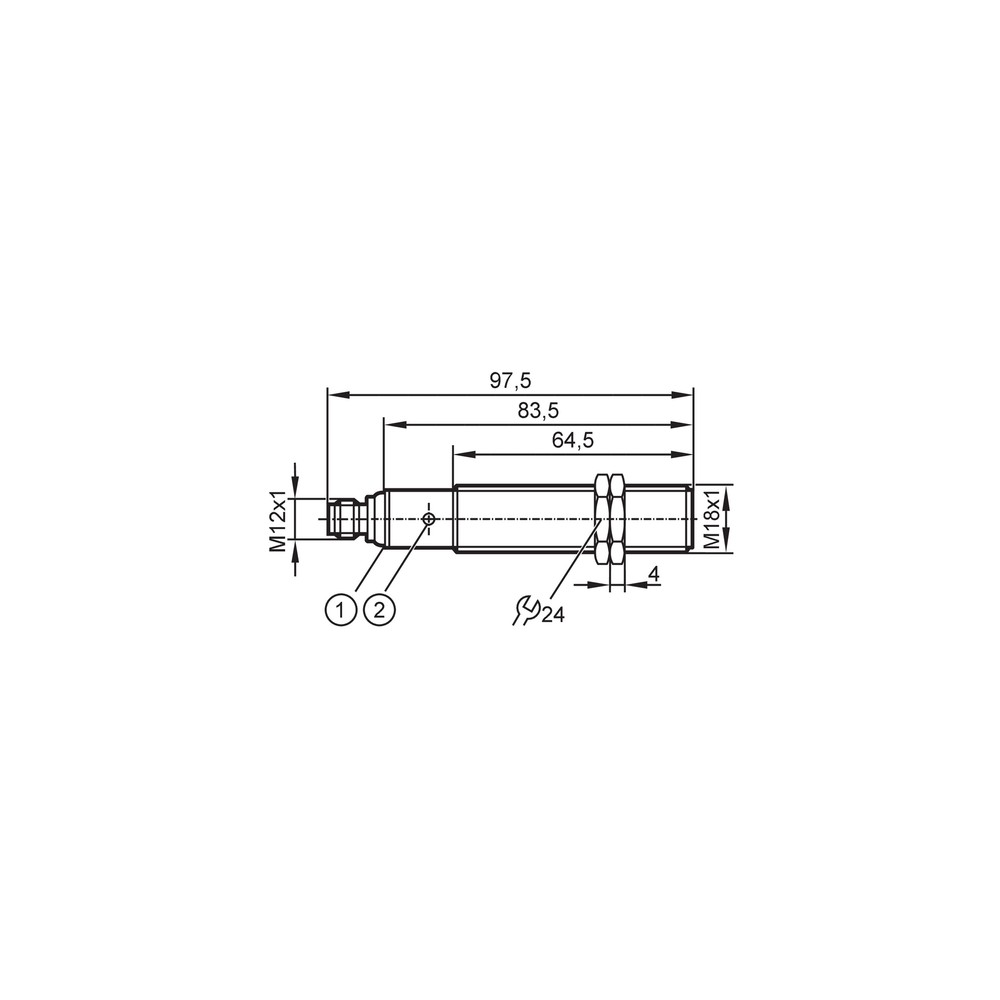

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação M18 em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não detecta o objeto na distância esperada.	Ponto de detecção dentro da zona cega, fora da faixa declarada ou condição do alvo diferente da referência de 200 × 200 mm.	Meça a distância entre sensor e alvo, confirme que está entre 150 e 1600 mm e verifique a posição e o alinhamento do objeto.
A entrada do controlador não reconhece a saída de comutação.	Incompatibilidade entre a saída PNP do sensor e o tipo de entrada, ou erro de ligação elétrica.	Confirme que a entrada aceita PNP, verifique alimentação de 10–30 V DC e consulte a pinagem do datasheet para conferir a ligação M12.
A leitura analógica fica incorreta ou não chega ao valor esperado.	Entrada configurada para faixa diferente de 4–20 mA, carga superior a 500 Ω ou condição de medição fora da faixa especificada.	Confirme a configuração da entrada em 4–20 mA, meça a carga do circuito e verifique distância e zona cega.
O master não estabelece comunicação IO-Link.	Master ou porta incompatível com classe A/COM2, configuração de comunicação incorreta ou ligação elétrica inadequada.	Verifique se a porta é classe A, se suporta COM2 a 38,4 kBaud e se a conexão e alimentação estão de acordo com o datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM UGT510 em português (Datasheet) Desenho em escala do UGT510 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM UGT510 e para que serve?

É um sensor ultrassônico de detecção difusa para detectar objetos e fornecer sinal de comutação ou medição analógica. A ficha indica alcance de 150–1600 mm para alvo de 200 × 200 mm.

O UGT510 funciona com IO-Link e com entrada PNP?

Sim. A ficha especifica IO-Link revisão 1.1, COM2 e modo SIO, além de saída de comutação PNP; o master IO-Link deve ter porta classe A.

O que acompanha o sensor?

A ficha informa duas porcas de fixação M18 em aço inoxidável. Não há outros acessórios incluídos especificados.

Ele serve para detectar objetos a menos de 150 mm?

Não dentro da faixa declarada: a zona cega especificada é de 150 mm. Para essa distância, selecione uma solução cuja ficha cubra o ponto de detecção necessário.

Posso usar este modelo se meu CLP exige saída NPN?

A ficha especifica saída PNP, não NPN. Confirme o tipo de entrada do CLP antes da compra; a compatibilidade do conector M12 não garante compatibilidade elétrica.

O sensor está ligado, mas não detecta o objeto; o que verifico antes de trocar?

Confira se o objeto está entre 150 e 1600 mm, se não está na zona cega e se a orientação está dentro do limite angular informado. Considere também que o alcance indicado usa como referência um alvo de 200 × 200 mm.

A saída de 4–20 mA está instável ou fora da escala; qual pode ser a causa?

Verifique se a entrada do controlador está configurada para 4–20 mA e se a carga não ultrapassa 500 Ω. Confirme também que a distância de medição está dentro da faixa especificada.

Para IO-Link, qualquer porta de master serve?

Não é possível assumir isso: a ficha exige porta classe A e indica comunicação COM2 a 38,4 kBaud. Verifique esses requisitos na documentação do master.

Como faço a montagem e a ligação do UGT510?

A montagem é roscada M18 × 1 e a ligação elétrica usa conector M12 de codificação A com 4 contatos. Consulte o datasheet para a pinagem e respeite o torque máximo de aperto de 50 Nm.

É melhor comprar o UGT510 ou um sensor de outra tecnologia?

Escolha o UGT510 quando a aplicação atender à faixa de 150–1600 mm, à zona cega de 150 mm e às interfaces PNP, 4–20 mA ou IO-Link disponíveis. Se o projeto exigir outro alcance, saída ou condição de instalação, compare com a ficha técnica de outra opção; o contexto não especifica um modelo alternativo.

GLOSSÁRIO TÉCNICO

Zona cega

Região próxima ao sensor em que a ficha não declara detecção dentro da faixa operacional especificada. (Ref.: zona cega de 150 mm)

IO-Link

Interface de comunicação do sensor para integração com master compatível. (Ref.: IO-Link revisão 1.1; COM2, 38,4 kBaud; porta classe A)

Saída PNP

Saída de comutação cuja função elétrica está especificada como PNP; deve ser compatibilizada com a entrada do controlador. (Ref.: função elétrica PNP)

Saída analógica 4–20 mA

Sinal de corrente analógico para transmitir a medição à entrada correspondente do sistema de controle. (Ref.: corrente da saída analógica de 4–20 mA; carga máxima de 500 Ω)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de agentes externos, conforme a designação informada pelo fabricante. (Ref.: grau de proteção IP 67)
