Sensor Ultrassônico IFM UGT508 - 80-1200mm Analógico

Pré-visualizar: UGT508 IFM - Sensor Ultrassônico IFM Nível/Distância M18 80-1200mm 0-10V IP67

UGT508 IFM - Sensor Ultrassônico IFM Nível/Distância M18 80-1200mm 0-10V IP67

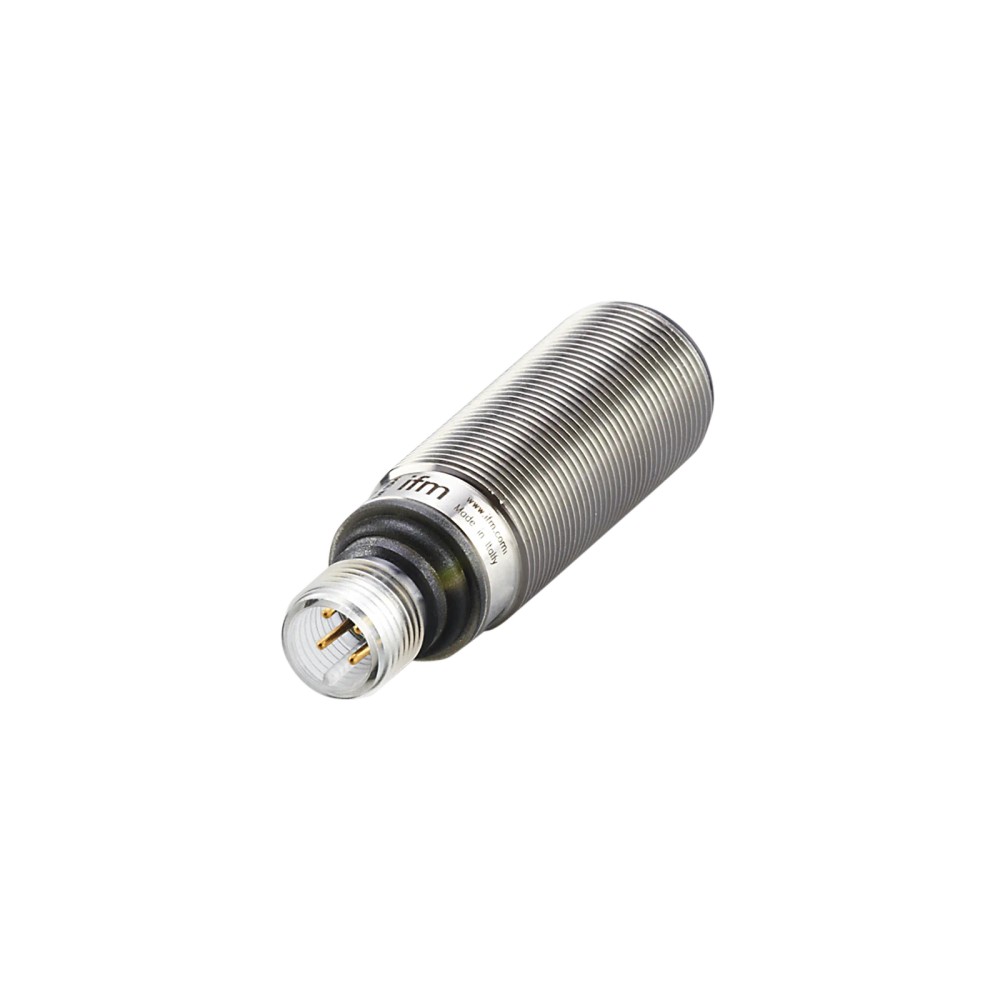

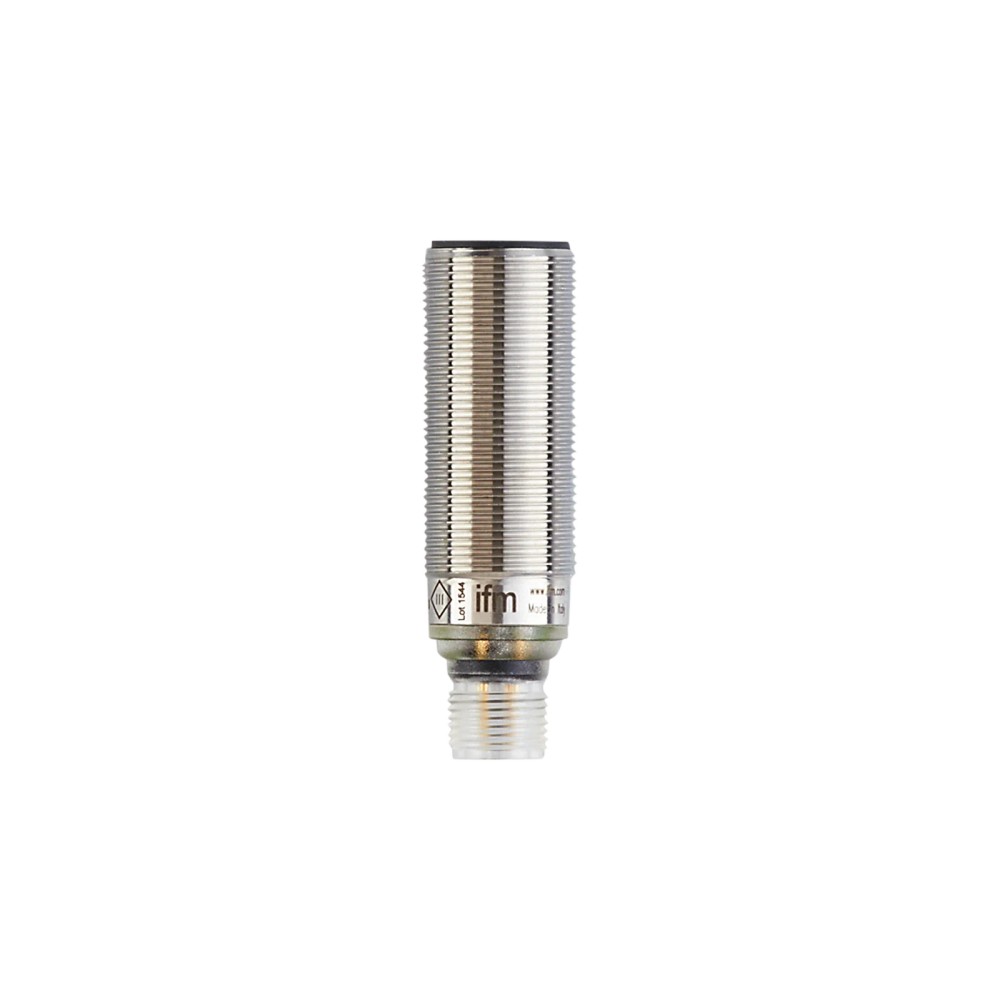

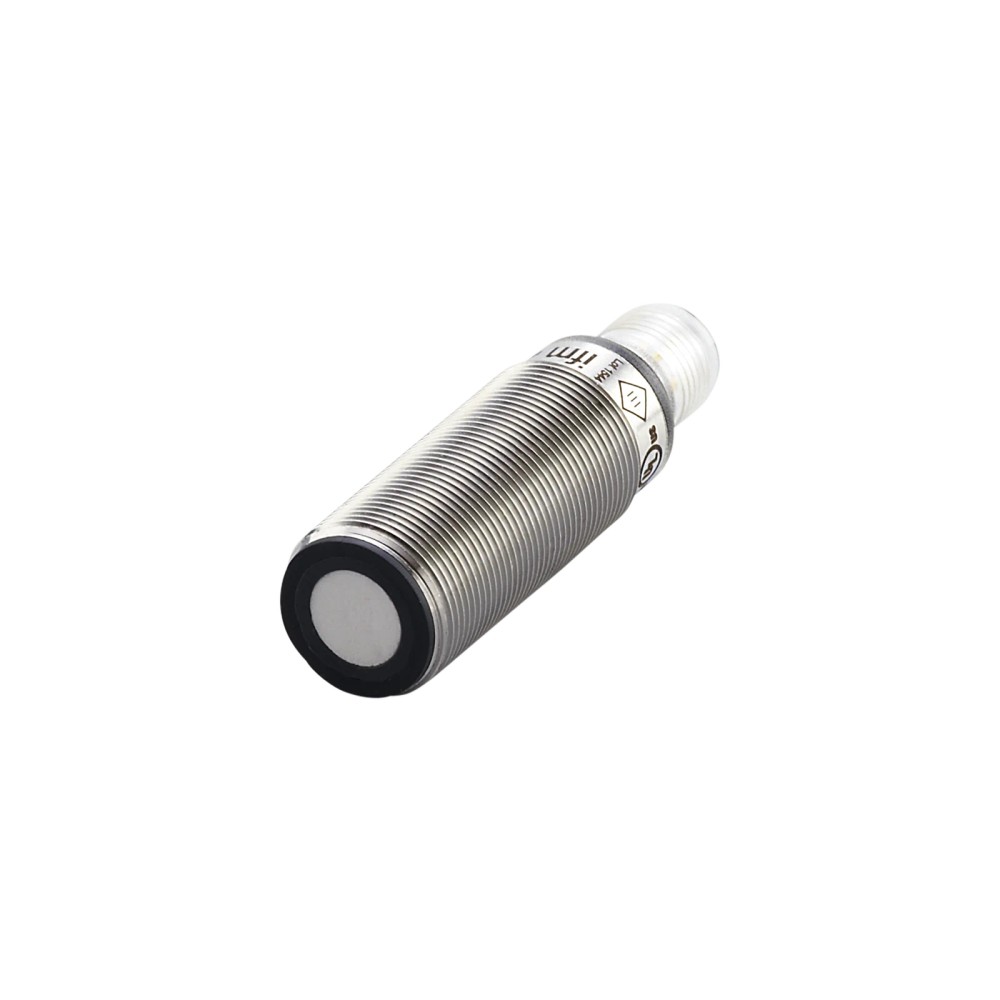

Imagem meramente ilustrativa

R$ 2.478,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT508
EAN: 4021179298209
NCM do produto: 85365090

Destaques do Produto Tipo de Saída...mais

Fechar menu

Saiba mais sobre: "UGT508 IFM - Sensor Ultrassônico IFM Nível/Distância M18 80-1200mm 0-10V IP67"

Destaques do Produto

Tipo de Saída

Analógica (0-10 V)

Alcance

80-1200 mm

Conexão

M12, 4 pinos

Invólucro

M18 Aço Inoxidável

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o UGT508 IFM - Sensor Ultrassônico IFM Nível/Distância M18 80-1200mm 0-10V IP67

O sensor ultrassônico UGT508 da IFM é um dispositivo de medição de distância robusto com invólucro M18, ideal para detecção precisa de níveis e objetos em aplicações industriais. Ele opera com uma saída analógica de 0-10 V, garantindo integração direta com sistemas de controle. Suas principais características incluem uma faixa de detecção de 80 a 1200 mm, grau de proteção IP67 e construção resistente em aço inoxidável 316L.

PRINCIPAIS ESPECIFICAÇÕES

SKU	UGT508
Marca	IFM
Alcance	80-1200 mm
Saída	Analógica 0-10 V
Proteção	IP67
Conexão	M12
Rosca	M18 x 1
Material	Aço inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível de líquidos em tanques
Controle de posição de objetos sólidos de diversas cores e materiais
Monitoramento de presença em esteiras de transporte
Ambientes com poeira ou névoa, onde sensores ópticos teriam dificuldades

⚠ Considere outro se precisa de:

Montagem em locais com alta vibração mecânica constante sem suporte adequado
Ambientes com temperaturas operacionais acima de 70 °C
Alvos de materiais altamente absorventes de som que não refletem o feixe
Posicionamento do alvo dentro da zona cega de 80 mm

APLICAÇÕES E USO

Detecção de nível em tanques de fluidos ou sólidos
Monitoramento de presença de peças em linhas de montagem
Medição de distância em processos logísticos de esteiras
Aplicações em ambientes com poeira, vapor ou névoa onde sensores ópticos são ineficazes

COMO ESCOLHER

Antes de comprar o UGT508 IFM - Sensor Ultrassônico IFM Nível/Distância M18 80-1200mm 0-10V IP67, verifique estes pontos:

Quando escolher o UGT508

Ideal para aplicações que exigem detecção sem contato de objetos independentemente da cor, brilho ou transparência, onde a saída analógica 0-10V é necessária para controle de processo.

Quando buscar alternativas

Caso precise de detecção a distâncias superiores a 1200 mm, saídas digitais (PNP/NPN) ou IO-Link para parametrização remota, considere consultar outros modelos da linha UGT ou sensores de maior alcance.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	80-1200 mm	Faixa operacional recomendada para alvo de 200x200 mm
Zona cega	80 mm	Distância mínima sem detecção confiável
Ângulo do feixe	14°	Largura da área de detecção (±2°)
Frequência do conversor	200 kHz	Frequência de trabalho do pulso ultrassônico

Saídas
Tipo de saída	Analógica	Tipo de sinal enviado ao CLP
Saída analógica de tensão	0...10 V	Range de sinal de saída
Resolução	2 mm	Menor alteração detectável
Erro de linearidade	< 1 %	Precisão da saída analógica

Dados elétricos
Tensão de operação	10...30 V DC	Limites de alimentação aceitos
Consumo de corrente	< 35 mA	Consumo nominal sem carga
Proteções	Curto-circuito, polaridade inversa	Recursos de segurança elétrica

Dados mecânicos
Material do invólucro	Aço inoxidável 316L, PA, cerâmica de vidro epóxi	Materiais de construção
Conexão elétrica	M12, 4 pinos	Padrão de conexão física
Dimensões	M18 x 1 / L = 60,5 mm	Formato dimensional
Peso	79 g	Peso do componente

Condições ambientais
Temperatura ambiente	-20...70 °C	Faixa de trabalho
Grau de proteção	IP 67	Proteção contra líquidos e sólidos

COMPATIBILIDADE

Comunicação

• Analógica (0-10V)

Conexões

Elétrica M12, 4 pinos

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição de nível de água em tanque	✓	Sensor ultrassônico possui excelente desempenho para líquidos com superfície plana.
Detecção de espuma densa em tanques	✗	Espumas absorvem o pulso ultrassônico, dificultando a reflexão correta para o sensor.
Ambientes com poeira metálica	✓	A tecnologia ultrassônica é imune à maioria das interferências ópticas, como poeira.

INSTALAÇÃO

Como instalar o UGT508 IFM - Sensor Ultrassônico IFM Nível/Distância M18 80-1200mm 0-10V IP67

Verifique se a tensão da fonte está entre 10 e 30 V DC.
Fixe o sensor na estrutura utilizando as porcas M18 inclusas.
Garanta o alinhamento perpendicular entre a face do sensor e o alvo.
Conecte o cabo M12 de 4 pinos na parte traseira do sensor.
Aperte as porcas com torque máximo de 50 Nm para evitar danos.
Verifique o status pelos LEDs (Amarelo: chaveamento; Verde: eco/alimentação).

Diagrama Elétrico Pinagem

ACESSÓRIOS

2 x Porcas de fixação M18 em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras incorretas ou oscilantes	Acúmulo de sujeira ou condensação na face do sensor	Limpe a face do transdutor com um pano macio e verifique se o erro persiste
O sensor não detecta objetos próximos	Instalação dentro da zona cega (80mm)	Afaste o objeto para uma distância superior a 80 mm
Valor de saída analógica instável	Ruído elétrico na linha de sinal	Verifique o aterramento do cabo e utilize cabos blindados conforme manual
Perda de sinal ou medição intermitente	Alinhamento inadequado com o alvo	Ajuste o ângulo de montagem para garantir que o feixe incida perpendicularmente no alvo

DOCUMENTAÇÃO TÉCNICA

Datasheet UGT508 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ultrassônico IFM UGT508?

Este é um sensor ultrassônico M18 com alcance de 80 a 1200 mm e saída analógica 0-10 V, projetado para detecção de nível ou distância em ambientes industriais.

O que vem na caixa ao adquirir este sensor?

O produto acompanha duas porcas de fixação M18 em aço inoxidável, essenciais para a montagem em estruturas.

Existe alguma aplicação onde este sensor não funciona bem?

O UGT508 não é indicado para medição de alvos com absorção sonora excessiva, como espumas muito macias, ou para ambientes com temperaturas acima de 70 °C.

Quais são as limitações de alcance para a detecção?

Este modelo possui uma zona cega de 80 mm; alvos posicionados abaixo dessa distância não serão detectados corretamente.

O que fazer se a medição estiver instável?

Sintomas como falhas na leitura ou instabilidade na saída analógica podem ser causados por sujeira acumulada no transdutor ou ruído elétrico na fonte; verifique a limpeza da face ativa e a blindagem do cabo.

Como diagnosticar se o sensor parou de funcionar?

Verifique a integridade da fiação e se a tensão de alimentação está entre 10 e 30 V DC, além de checar se o LED de status acende.

Por que optar por um ultrassônico em vez de um óptico?

A escolha depende da tecnologia de medição; sensores ultrassônicos são ideais para alvos sólidos ou líquidos com diferentes cores e transparências, diferentemente dos sensores ópticos que podem falhar com reflexos.

Devo comprar este sensor como uma peça única ou parte de um kit?

Este sensor é uma unidade autônoma que não requer kits adicionais, sendo uma solução direta para sistemas que utilizam entrada de sinal analógico 0-10 V.

Quais cuidados devo tomar durante a instalação mecânica?

A instalação deve ser feita mantendo o sensor perpendicular ao alvo para garantir a reflexão ideal do feixe; utilize o torque de aperto de 50 Nm.

Como verificar a procedência e conformidade do sensor?

O sensor é fabricado pela IFM Electronic, uma empresa com certificação internacional, garantindo conformidade com normas como EN 55011 e EMC EN 61000-4.

GLOSSÁRIO TÉCNICO

Zona Cega

Distância mínima à frente do sensor na qual objetos não podem ser detectados com segurança. (Ref.: 80 mm)

Saída Analógica

Sinal elétrico contínuo (0-10 V) proporcional à distância do alvo detectado. (Ref.: 0...10 V)

Invólucro

Carcaça protetora do sensor, construída em aço inoxidável 316L para resistência química e mecânica. (Ref.: Aço inoxidável 316L)

Transdutor Ultrassônico

Componente que emite e recebe ondas sonoras de alta frequência para medir distância. (Ref.: 200 kHz)

Grau de Proteção IP67

Norma que classifica a proteção contra entrada de poeira e imersão temporária em água. (Ref.: IP67)
